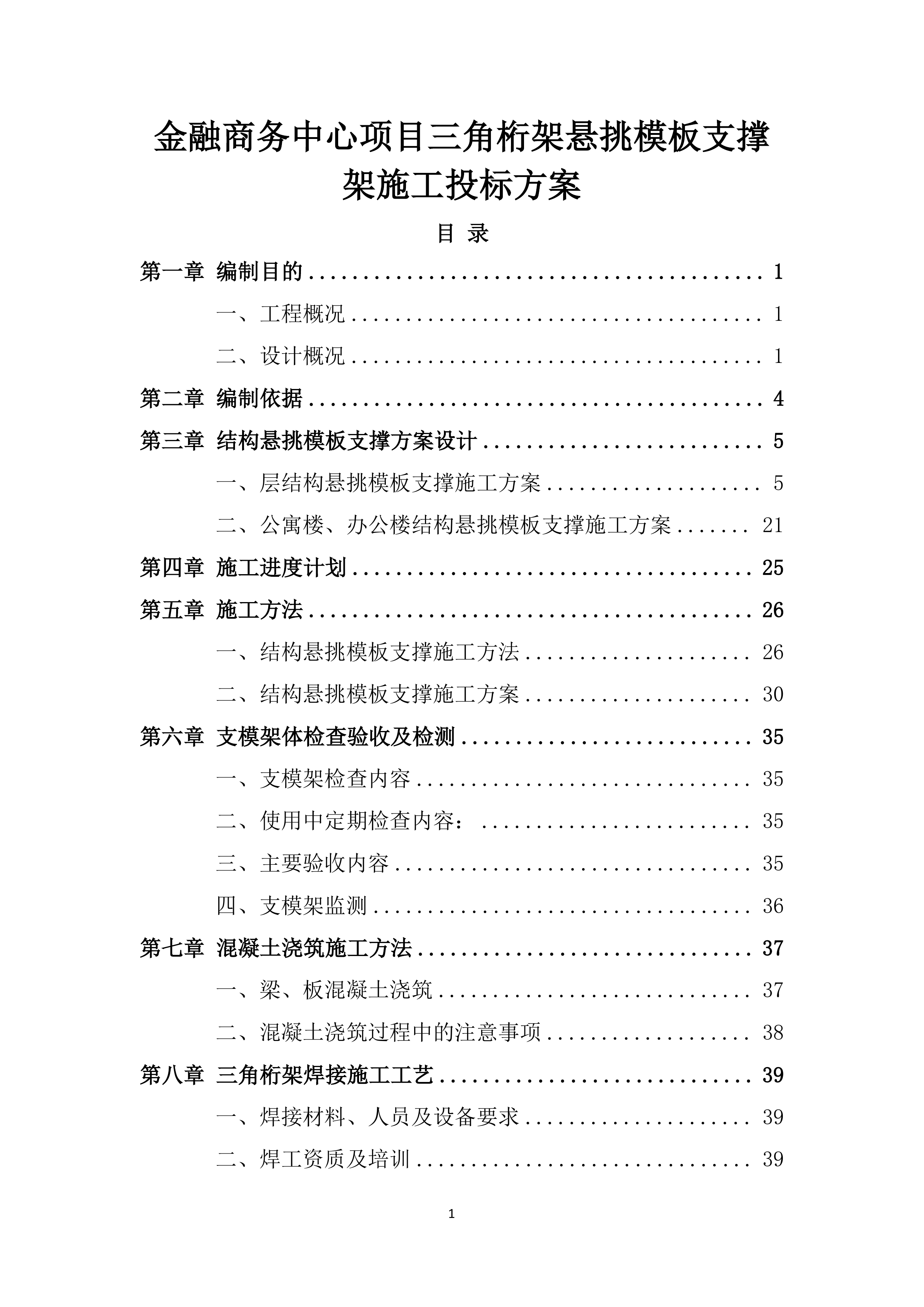

金融商务中心项目三角桁架悬挑模板支撑架施工
投标
方案
目
录
第一章
编制目的
1
一、
工程概况
1
二、
设计概况
1
第二章
编制依据
4
第三章
结构悬挑模板支撑方案设计
5
一、
层结构悬挑模板支撑施工方案
5
二、
公寓楼、办公楼结构悬挑模板支撑施工方案
21
第四章
施工进度计划
25
第五章
施工方法
26
一、
结构悬挑模板支撑施工方法
26
二、
结构悬挑模板支撑施工方案
30
第六章
支模架体检查验收及检测
35
一、
支模架检查内容
35
二、
使用中定期检查内容：
35
三、
主要验收内容
35
四、
支模架监测
36
第七章
混凝土浇筑施工方法
37
一、
梁、板混凝土浇筑
37
二、
混凝土浇筑过程中的注意事项
38
第八章
三角桁架焊接施工工艺
39
一、
焊接材料、人员及设备要求
39
二、
焊工资质及培训
39

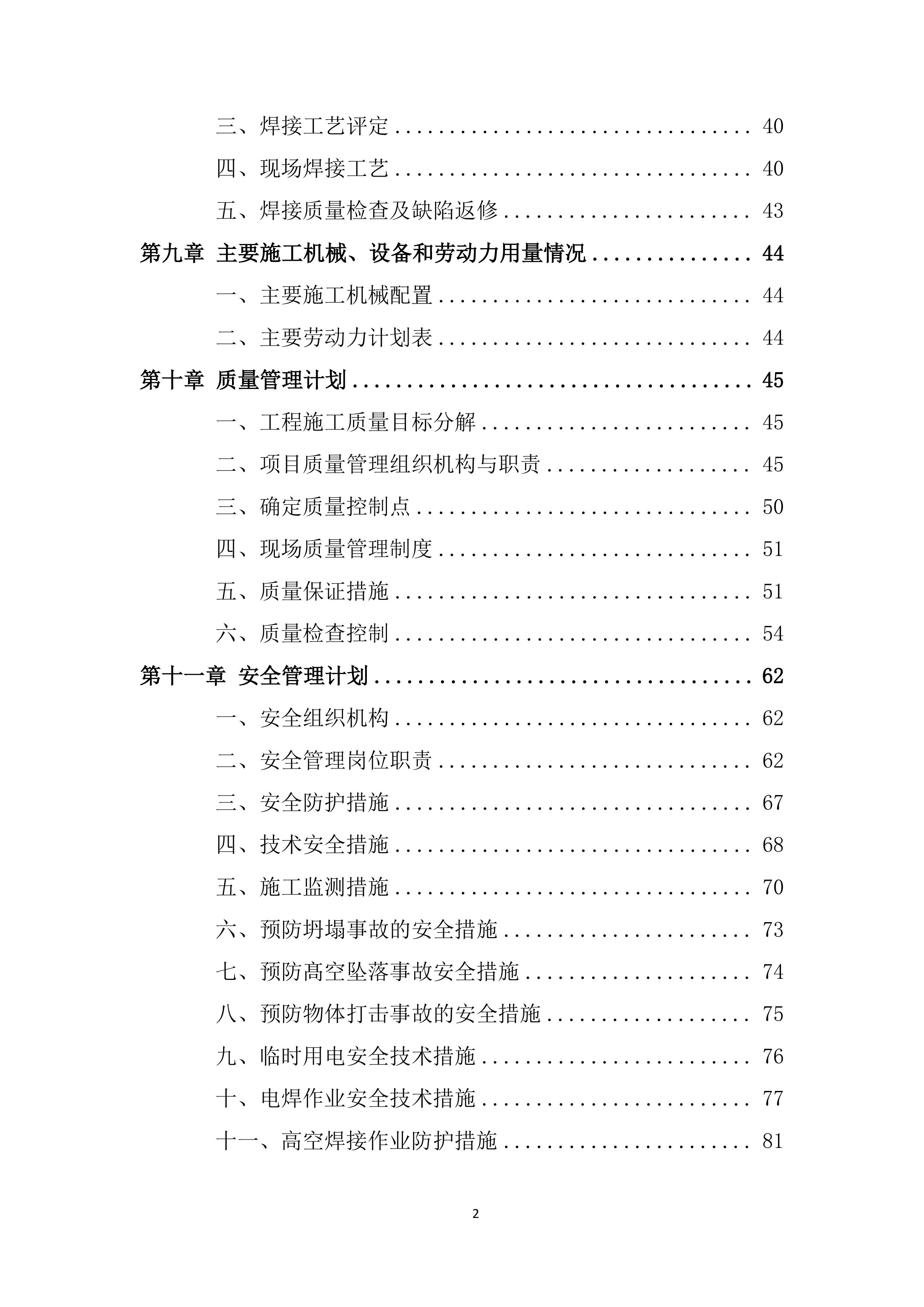

三、
焊接工艺评定
40
四、
现场焊接工艺
40
五、
焊接质量检查及缺陷返修
43
第九章
主要施工机械、设备和劳动力用量情况
44
一、
主要施工机械配置
44
二、
主要劳动力计划表
44
第十章
质量管理计划
45
一、
工程施工质量目标分解
45
二、
项目质量管理组织机构与职责
45
三、
确定质量控制点
50
四、
现场质量管理制度
51
五、
质量保证措施
51
六、
质量检查控制
54
第十一章
安全管理计划
62
一、
安全组织机构
62
二、
安全管理岗位职责
62
三、
安全防护措施
67
四、
技术安全措施
68
五、
施工监测措施
70
六、
预防坍塌事故的安全措施
73
七、
预防髙空坠落事故安全措施
74
八、
预防物体打击事故的安全措施
75
九、
临时用电安全技术措施
76
十、
电焊作业安全技术措施
77
十一、
高空
焊接
作业
防护措施
81

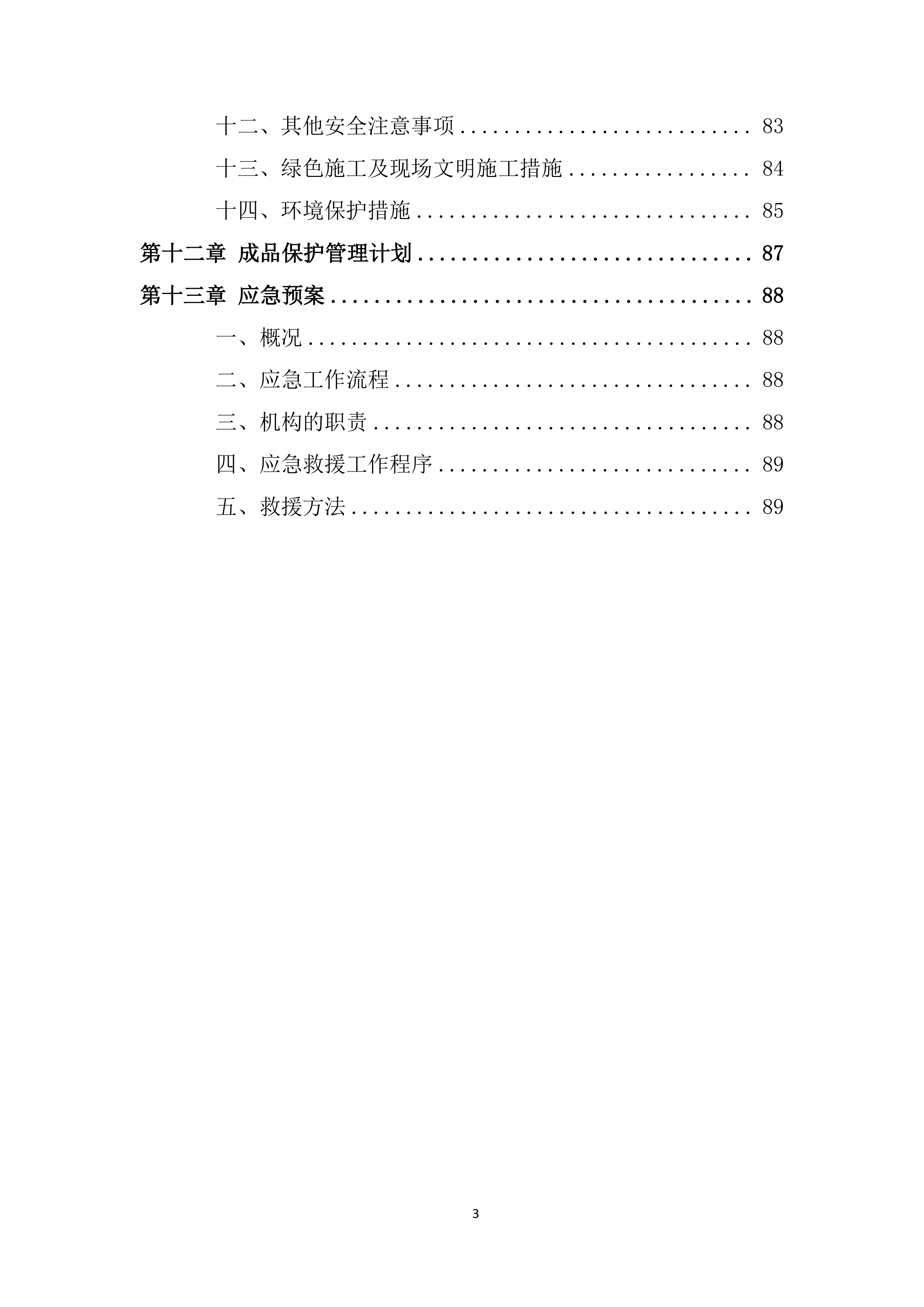

十二、
其他安全注意事项
83
十三、
绿色施工及现场文明施工措施
84
十四、
环境保护措施
85
第十二章
成品保护管理计划
87
第十三章
应急预案
88
一、
概况
88
二、
应急工作流程
88
三、
机构的职责
88
四、
应急救援工作程序
89
五、
救援方法
89

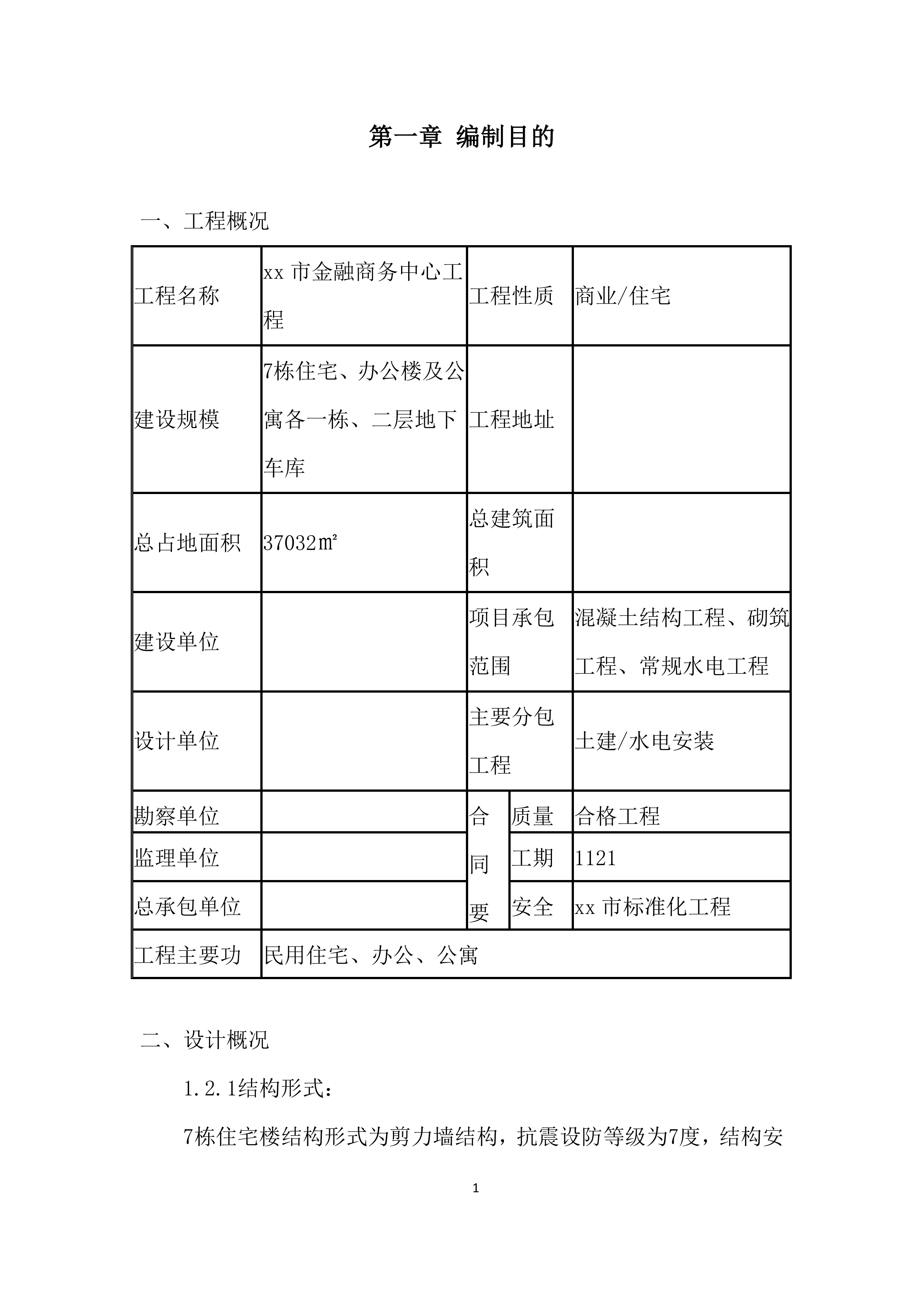

第一章
编制目的
一、
工程概况
工程名称
xx
市金融商务中心工程
工程性质
商业/住宅
建设规模
7栋住宅、办公楼及公寓各一栋、二层地下车库
工程地址
总占地面积
37032㎡
总建筑面积
建设单位
项目承包范围
混凝土结构工程、砌筑工程、常规水电工程
设计单位
主要分包工程
土建/水电安装
勘察单位
合同要求
质量
合格工程
监理单位
工期
1121
总承包单位
安全
xx
市标准化工程
工程主要功能或用途
民用住宅、办公、公寓
二、
设计概况

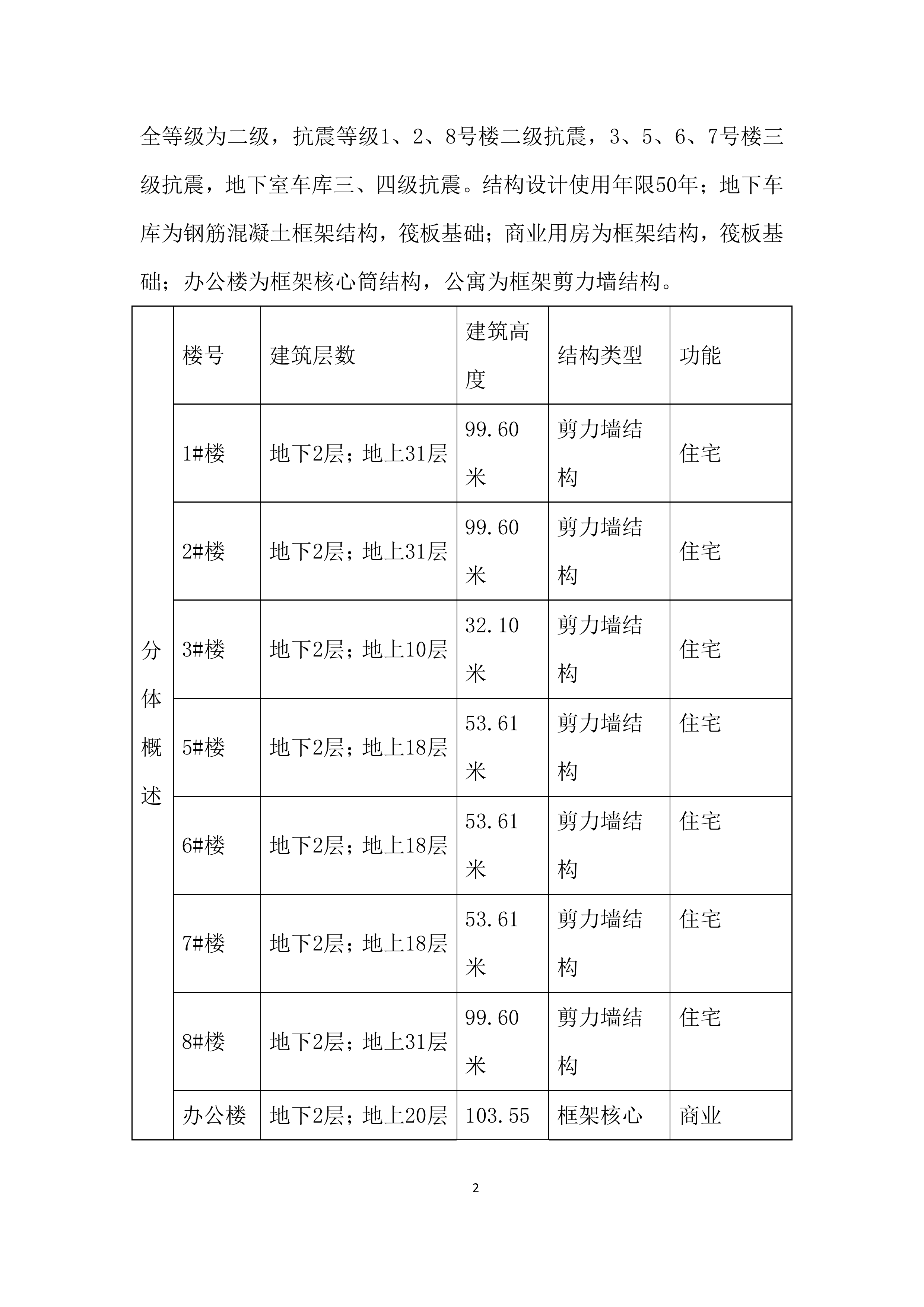

1.2.1结构形式：
7栋住宅楼结构形式为剪力墙结构，抗震设防等级为7度，结构安全等级为二级，抗震等级1、2、8号楼二级抗震，3、5、6、7号楼三级抗震，地下室车库三、四级抗震。结构设计使用年限50年；地下车库为钢筋混凝土框架结构，筏板基础；商业用房为框架结构，筏板基础；办公楼为框架核心筒结构，公寓为框架剪力墙结构。
分
体概述
楼号
建筑层数
建筑高度
结构类型
功能
1#楼
地下2层；地上31层
99.60米
剪力墙结构
住宅
2#楼
地下2层；地上31层
99.60米
剪力墙结构
住宅
3#楼
地下2层；地上10层
32.10米
剪力墙结构
住宅
5#楼
地下2层；地上18层
53.61米
剪力墙结构
住宅
6#楼
地下2层；地上18层
53.61米
剪力墙结构
住宅
7#楼
地下2层；地上18层
53.61米
剪力墙结构
住宅
8#楼
地下2层；地上31层
99.60米
剪力墙结构
住宅
办公楼
地下2层；地上20层
103.55米
框架核心筒结构
商业

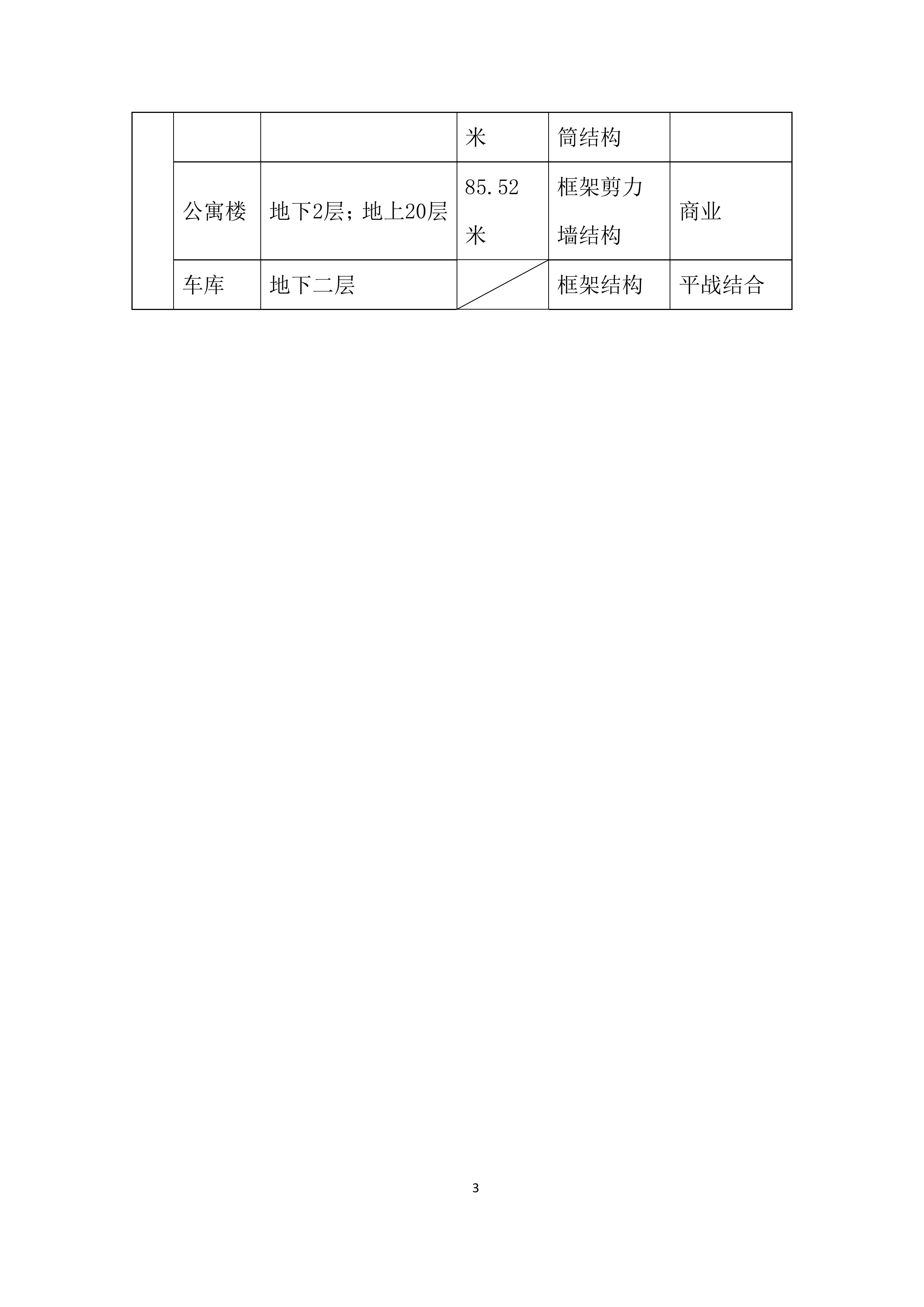

公寓楼
地下2层；地上20层
85.52米
框架剪力墙结构
商业
车库
地下二层
框架结构
平战结合

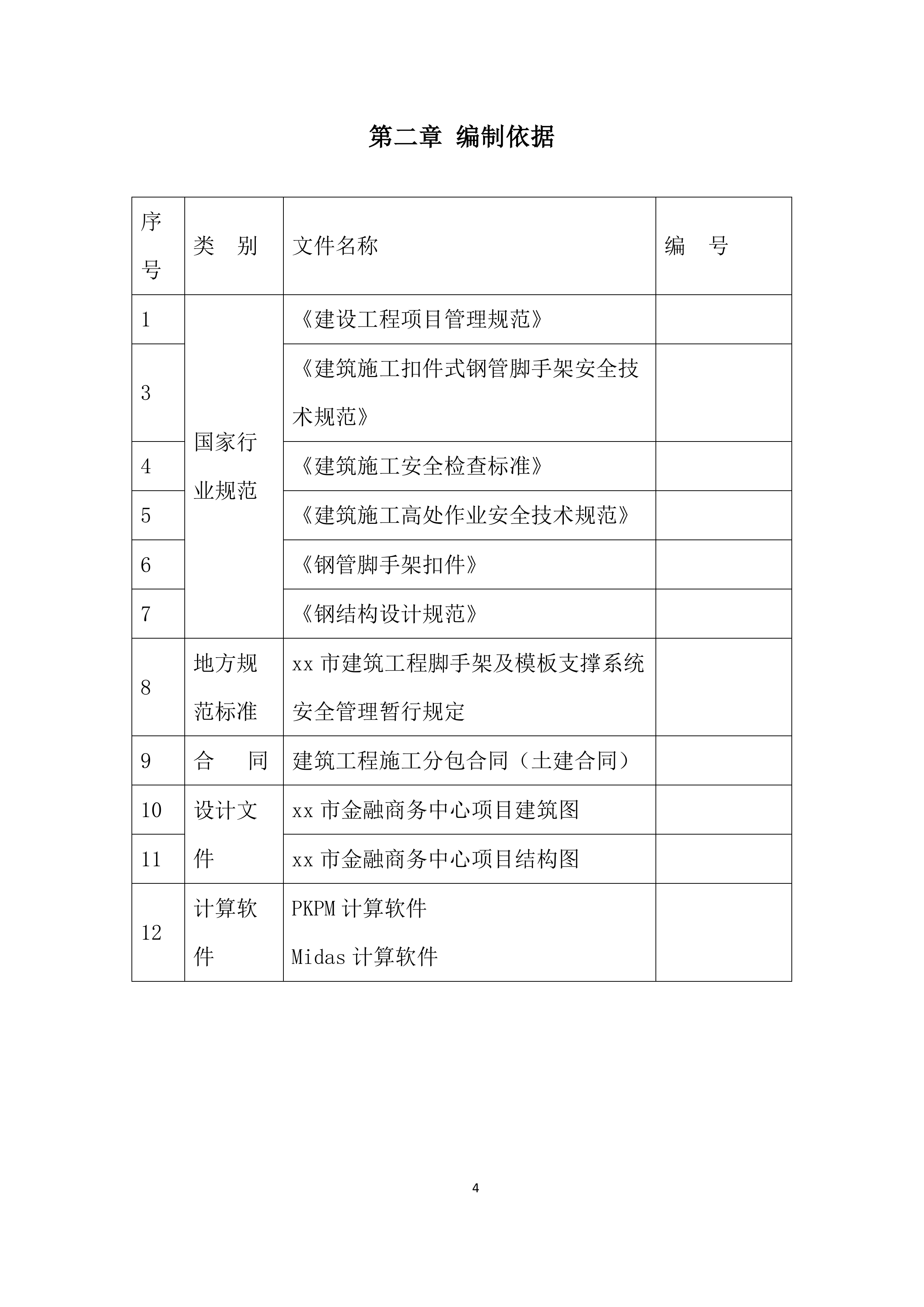

第二章
编制依据
序号
类 别
文件名称
编 号
1
国家行业规范
《建设工程项目管理规范》
3
《建筑施工扣件式钢管脚手架安全技术规范》
4
《建筑施工安全检查标准》
5
《建筑施工高处作业安全技术规范》
6
《钢管脚手架扣件》
7
《钢结构设计规范》
8
地方规范标准
xx
市建筑工程脚手架及模板支撑系统安全管理暂行规定
9
合 同
建筑工程施工分包合同（土建合同）
10
设计文件
xx
市金融商务中心项目建筑图
1
1
xx
市金融商务中心项目结构图
1
2
计算软件
P
KPM
计算软件
Midas计算软件

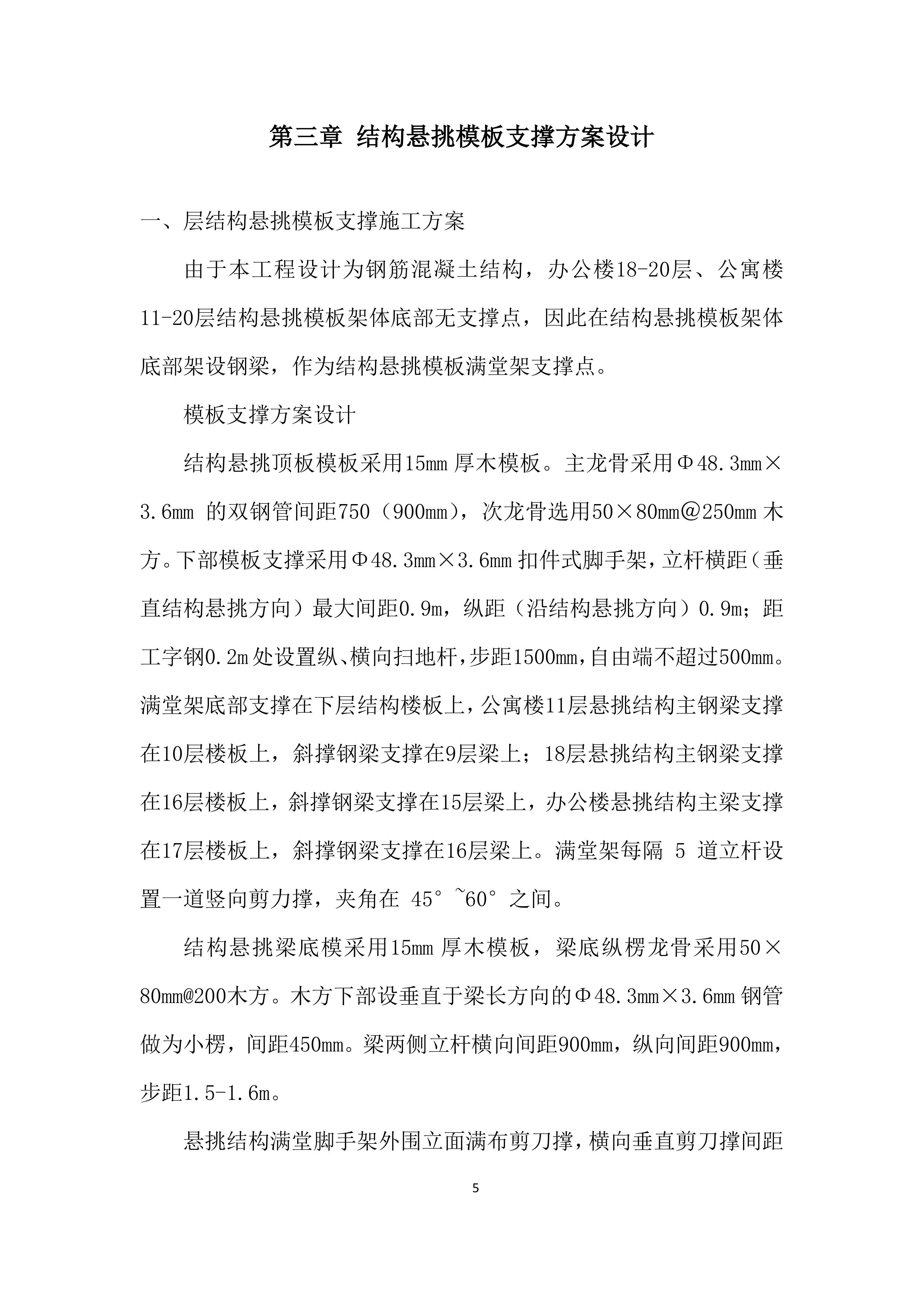

第三章
结构悬挑模板支撑方案设计
一、
层结构悬挑模板支撑施工方案
由于本工程设计为钢筋混凝土结构，办公楼18-20层、公寓楼11-20层结构悬挑模板架体底部无支撑点，因此在结构悬挑模板架体底部架设钢梁，作为结构悬挑模板满堂架支撑点。
模板支撑方案设计
结构悬挑顶板模板采用15mm厚木模板。主龙骨采用
Φ48.3mm×3.6mm
的双钢管间距750（900mm），次龙骨选用50×80mm＠250mm木方。下
部模板支撑采用Φ4
8.3mm×3.6mm
扣件式脚手架
，立杆横距（垂直结构悬挑方向）最大间距0.
9
m，纵距（沿结构悬挑方向）0.
9
m；距工字钢0.2m处设置纵、横向扫地杆，步距15
00
mm，自由端不超过5
00
mm。满堂架底部支撑在下层结构楼板上，公寓楼11层悬挑结构主钢梁支撑在10层楼板上，斜撑钢梁支撑在9层梁上；18层悬挑结构主钢梁支撑在16层楼板上，斜撑钢梁支撑在15层梁上，办公楼悬挑结构主梁支撑在17层楼板上，斜撑钢梁支撑在16层梁上。满堂架每隔 5 道立杆设置一道竖向剪力撑，夹角在 45°~60°之间。
结构悬挑梁底模采用15mm厚木模板，梁底纵楞龙骨采用50×80mm@200木方。木方下部设垂直于梁长方向的Φ48.3mm×3.6mm钢管做为小楞，间距450mm。梁两侧立杆横向间距
900
mm，纵向间距900mm，步距1.5-1.6m。
悬挑结构满堂脚手架外围立面满布剪刀撑，横向垂直剪刀撑间距小于6道立杆；水平剪刀撑每层设置1道。
梁板模板方案详见已审批和论证的《主体模板施工方案》、《高支模模板施工方案》。

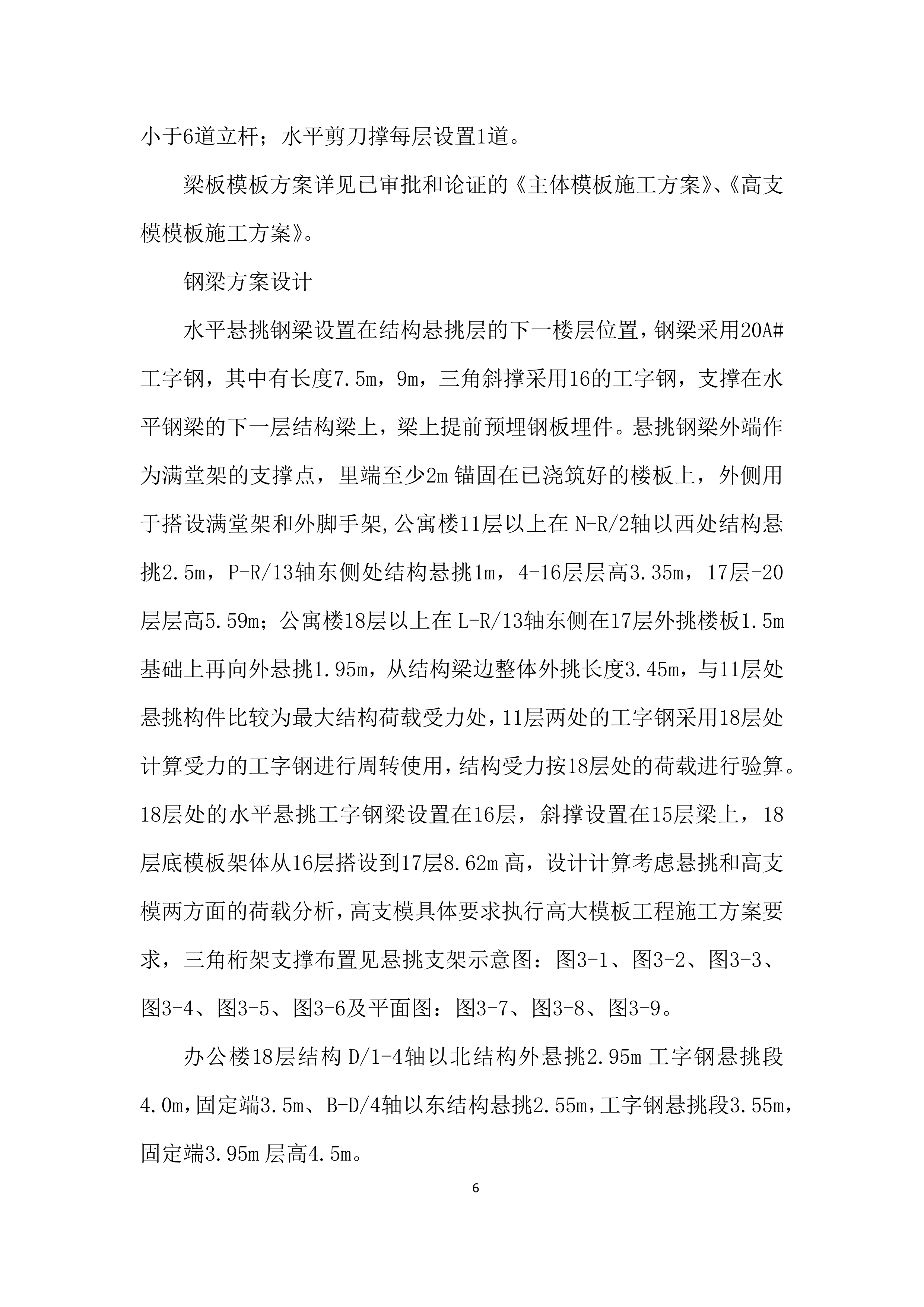

钢梁方案设计
水平悬挑钢梁设置在结构悬挑层的下一楼层位置，钢梁采用20A#工字钢，其中有长度7.5
m
，9m，三角斜撑采用16的工字钢，支撑在水平钢梁的下一层结构梁上，梁上提前预埋钢板埋件。悬挑钢梁外端作为满堂架的支撑点，里端至少2m锚固在已浇筑好的楼板上，外侧用于搭设满堂架和外脚手架,公寓楼11层以上在N-R/2轴以西处结构悬挑2.5m，P-R/13轴东侧处结构悬挑1m，4-16层层高3.35m，17层-20层层高5.59m；公寓楼18层以上在L-R/13轴东侧在17层外挑楼板1.5m基础上再向外悬挑1.95m，从结构梁边整体外挑长度3.45m，与11层处悬挑构件比较为最大结构荷载受力处，11层两处的工字钢采用18层处计算受力的工字钢进行周转使用，结构受力按18层处的荷载进行验算。18层处的水平悬挑工字钢梁设置在16层，斜撑设置在15层梁上，18层底模板架体从16层搭设到17层8.62m高，设计计算考虑悬挑和高支模两方面的荷载分析，高支模具体要求执行高大模板工程施工方案要求，三角桁架支撑布置见悬挑支架示意图：图3-1、图3-2、图3-3、图3-4、图3-5、图3-6及平面图：图3-7、图3-8、图3-9。
办公楼18层结构D/1-4轴以北结构外悬挑2.95m工字钢悬挑段4.0m，固定端3.5m、 B-D/4轴以东结构悬挑2.55m，工字钢悬挑段3.55m，固定端3.95m层高4.5m。

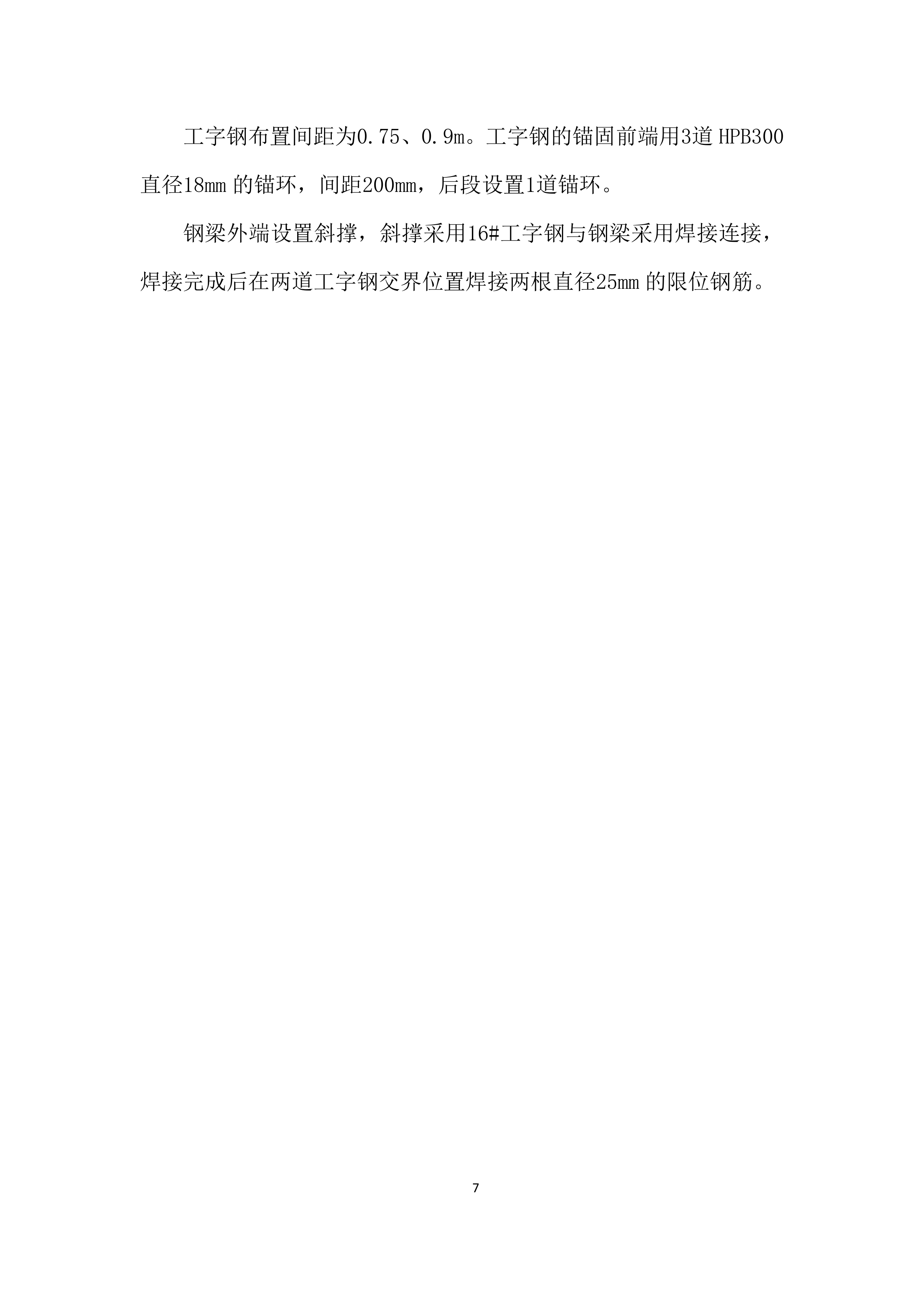

工字钢布置间距为0.75、
0.9
m。工字钢的锚固前端用
3
道H
PB300
直径
18
mm的锚环，间距2
00
mm，后段设置
1
道锚环。
钢梁外端设置斜撑，斜撑采用
16
#工字钢与钢梁采用焊接连接，焊接完成后在两道
工字钢交界位置焊接两根直径
25
mm的限位钢筋。

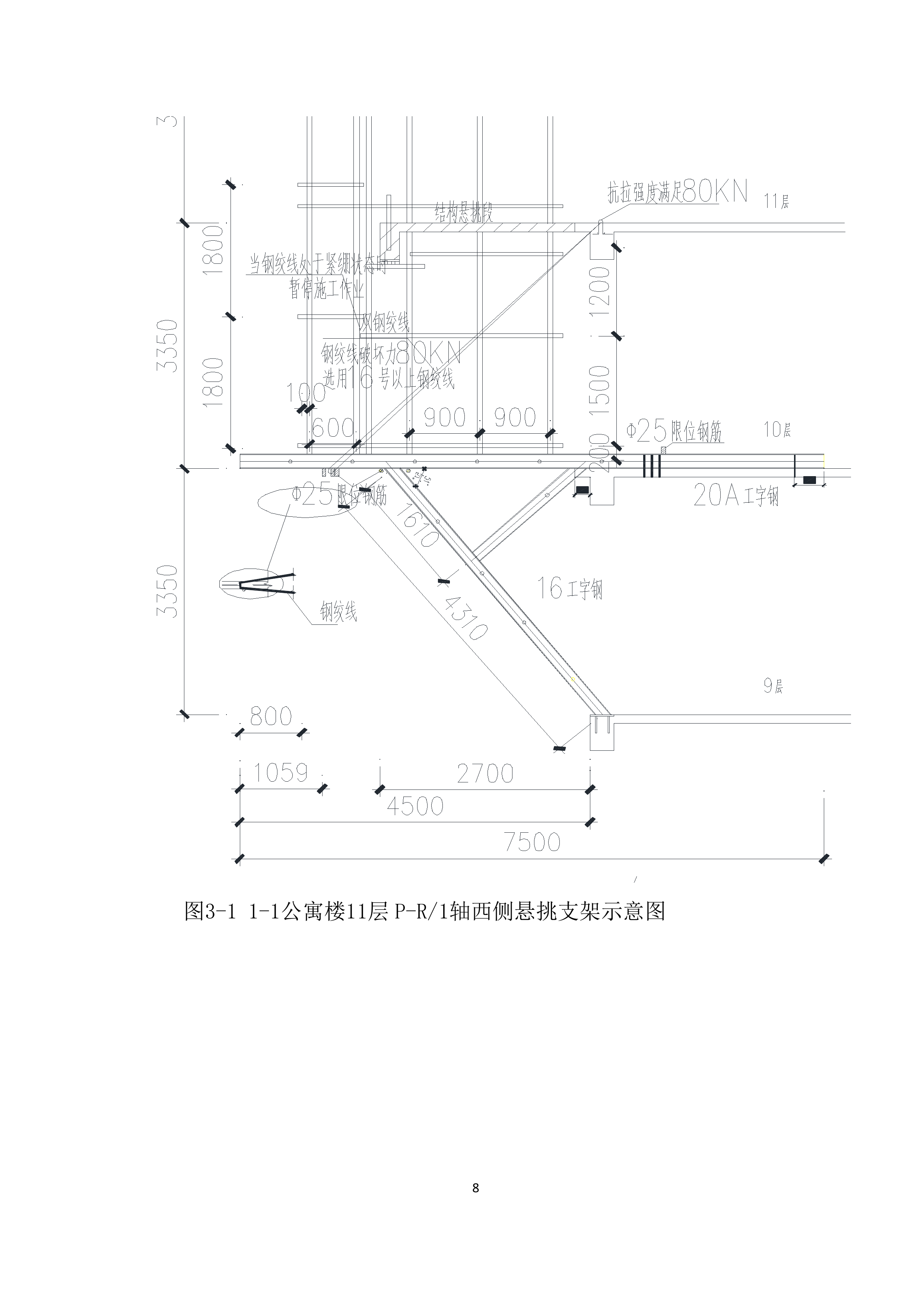

图3-1 1-1公寓楼11层P-R/1轴西侧悬挑支架示意图

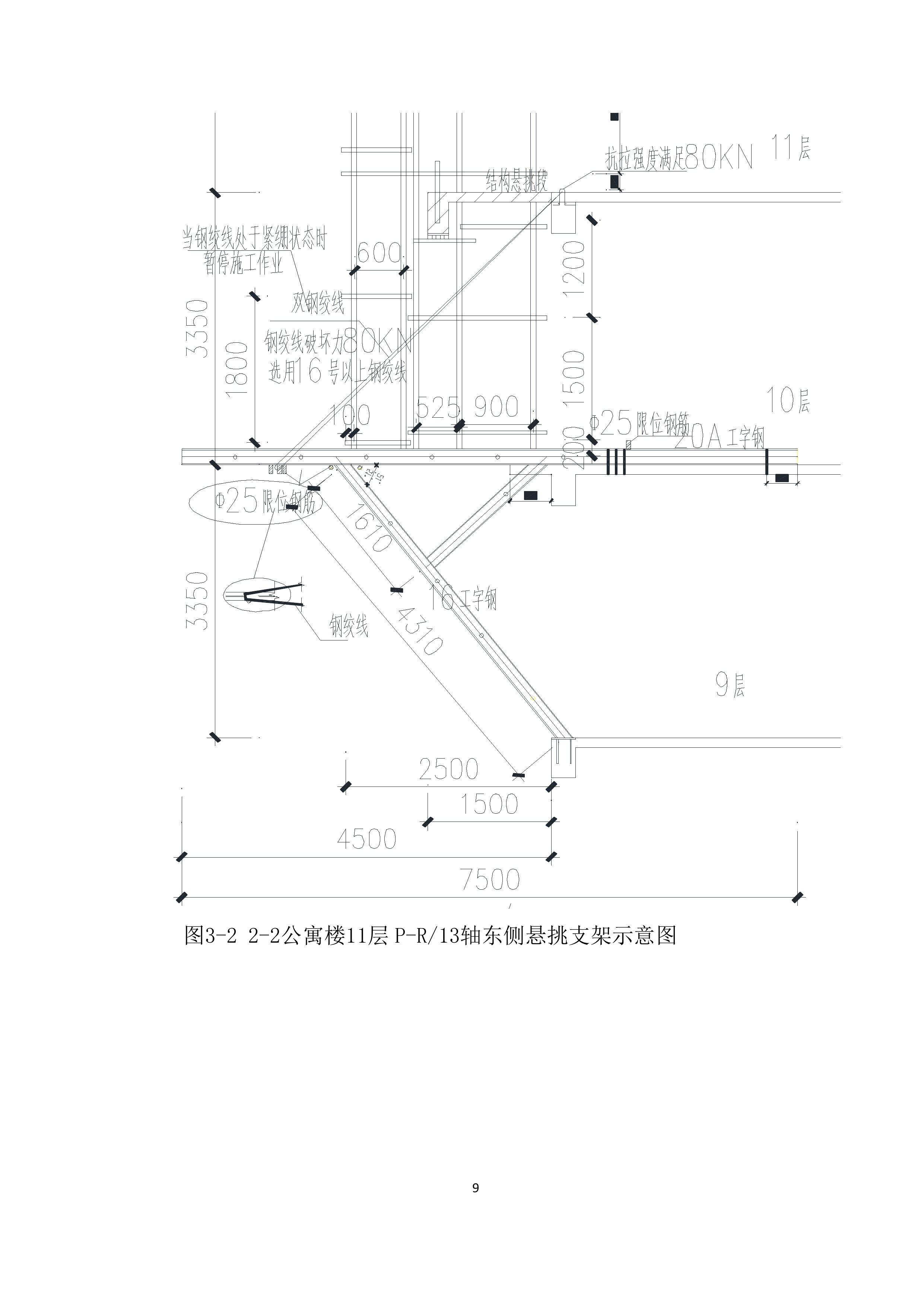

图3-2 2-2公寓楼11层P-R/13轴东侧悬挑支架示意图

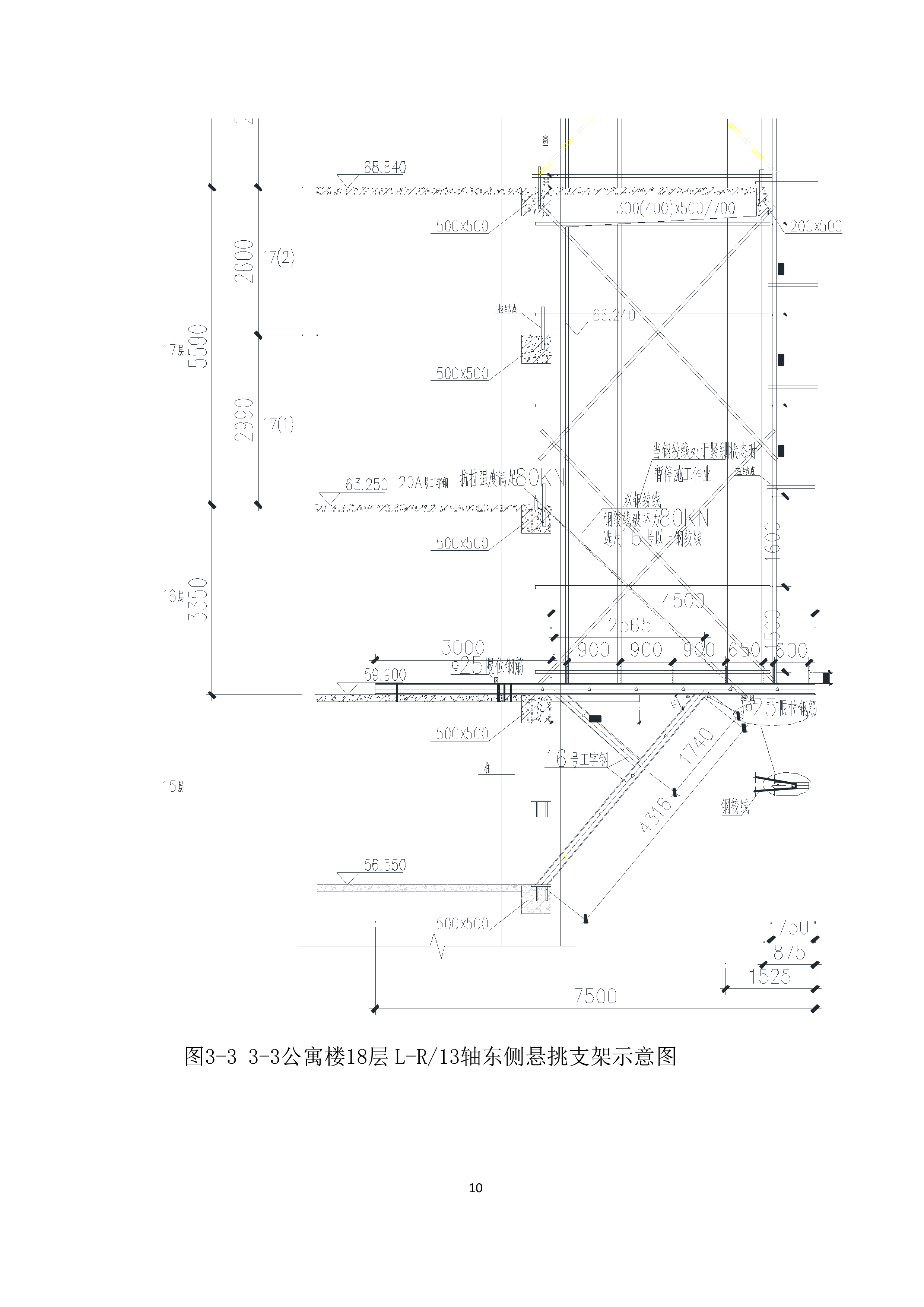

图3-3 3-3公寓楼18层L-R/13轴东侧悬挑支架示意图

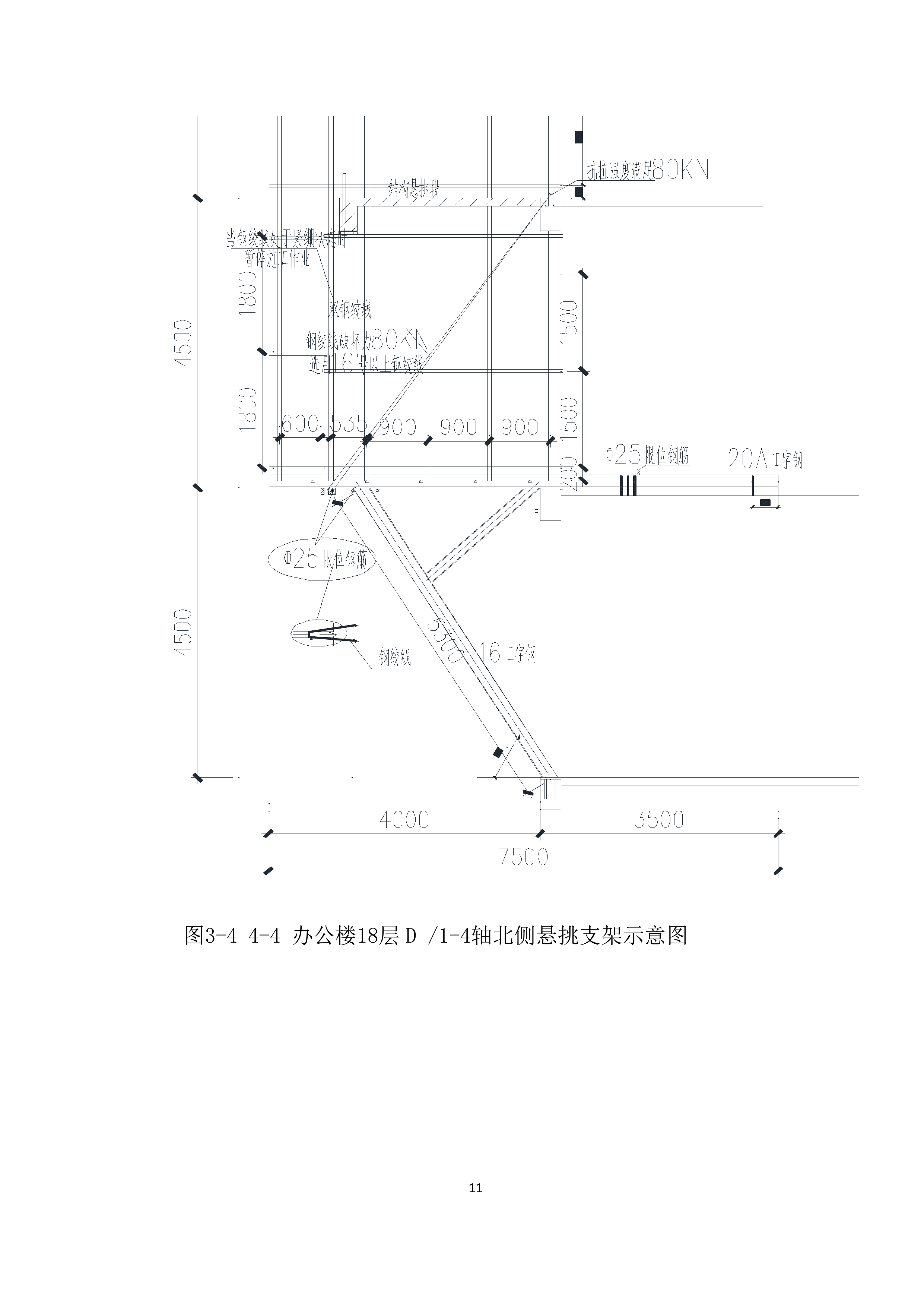

图3-4 4-4 办公楼18层D /1-4轴北侧悬挑支架示意图

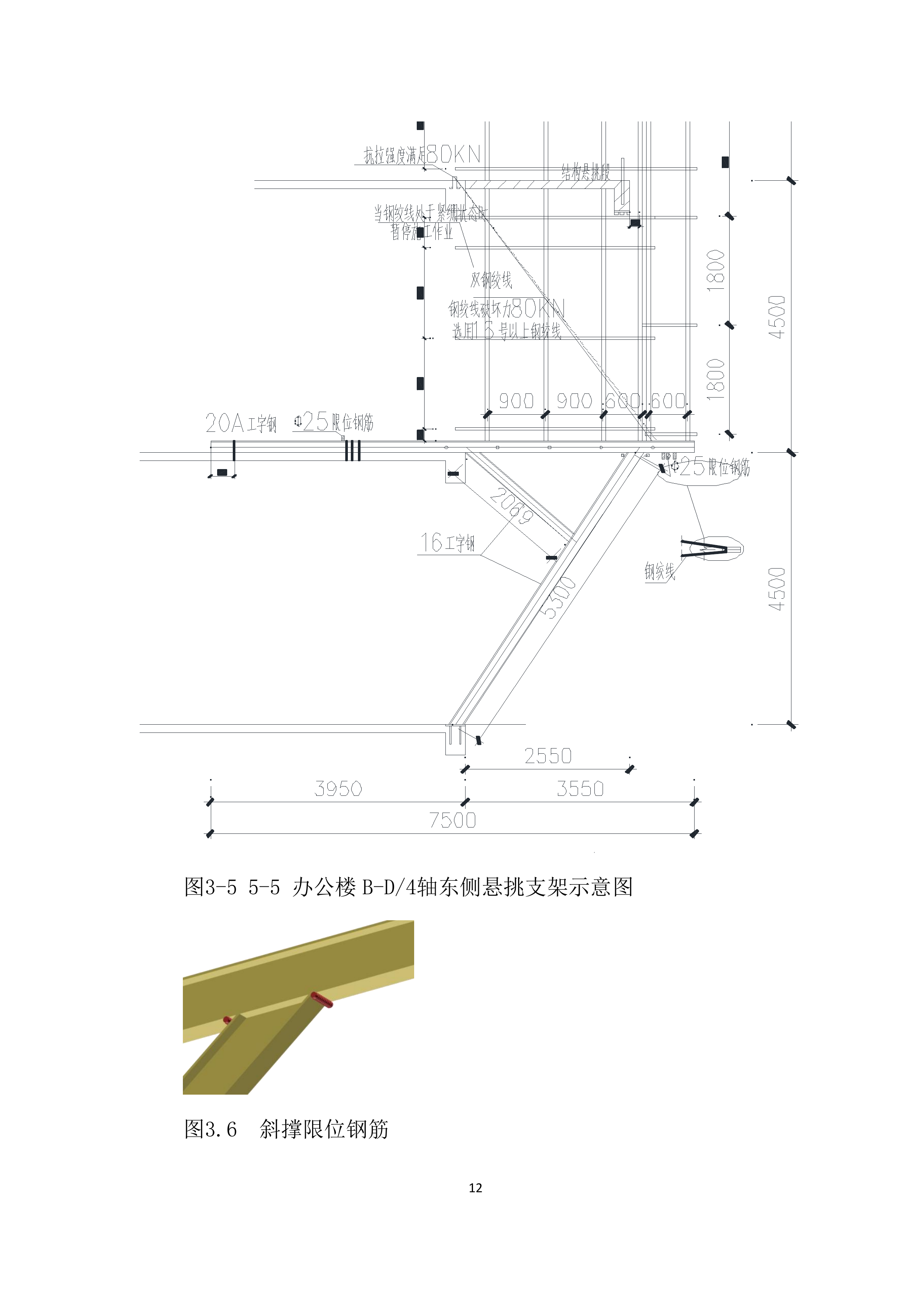

图3-5 5-5 办公楼B-D/4轴东侧悬挑支架示意图
图3.6 斜撑限位钢筋
图3-7 公寓楼11层悬挑结构模架支撑方案平面示意图
图3-8 公寓楼18层悬挑结构模架支撑方案平面示意图
图3-9 办公楼18层悬挑结构模架支撑方案平面示意图
斜撑底部焊接在钢梁下方一层的梁的预埋钢板上，预埋钢板焊接于梁箍筋上。钢板尺寸为
350
×
350
×
20
，后焊接6根直径2
0
mm的钢筋，预埋区域的剪力墙和梁增加钢筋加固和箍筋加密。具体尺寸详见图3
.
10、图3-11。
在转角处和悬挑梁与立杆模数不相符时，采用设置焊接连接14#水平工字钢。
为了使满堂架及脚手架立杆与工字钢钢梁有可靠的定位连接措施，以确保上部架体的稳定。故在工字钢上焊接长度为150-200mm、直径为25mm的钢筋，满堂架立杆落在上面。
图
3.
10
预埋钢板及锚筋细部图
图3
.
11
预埋钢板及u型环
在水平悬挑钢梁施工的上方一层的梁、墙通过预埋环设置卸载钢丝绳，卸荷钢丝绳（每道双φ16）；每道钢丝绳独立卡接，穿梁板锚环及绕型钢处须做转角保护；用花篮螺栓控制调节张紧力控制不均匀受力。
为保证施工安全，悬挑钢梁使用跳板设置一层全部封闭的硬防护，跳板使用脚手板连成一个整体，并设置安全平网。
3.1.
3
、外侧防护架设计
考虑到现场施工情况，结构悬挑外侧防护采用Φ48.3mm×3.6mm扣件式双排防护架。防护架横距0
.
6m，纵距根
据布置图分为0.75、0.
9
m两种，步距不大于
1.8
m，立杆距离钢梁最末端10
0
mm，内侧立杆距
离结构外边350mm，距离支撑架外立杆100mm，防护高出作业层1.5m，设置密布网和安全平网，确保施工人员安全。
防护架设置竖向剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间，由底至顶连续设置，中间各道剪刀撑之间的净距不大于15m。防护架拉结点按两步三跨设置，外架与悬挑边梁及结构边梁同时拉结。
梁板混凝土结构设计
根据模板悬挑架体设计方案对楼板混凝土强度的要求，对放置水平悬挑工字钢的楼板层及悬挑部分楼板梁结构的混凝土进行设计调整，由C30改为C40早强，水平钢梁放置楼层部分结构挑檐板二次浇筑，以便于三角桁架的安装，以满足方案设计的需要，确保工期及安全的要求，具体部位见图3-12、3-13、3-14、3-15、3-16、3-17悬挑梁混凝土平面布置图。
图3-12 公寓楼10层结构混凝土标号及施工顺序平面布置
图3-13 公寓楼11-13层结构混凝土标号及施工顺序平面布置图
图3-14 公寓楼16层结构混凝土标号及施工顺序平面布置图
图3-15 公寓楼18-19层结构混凝土标号及施工顺序平面布置图
图3-16 办公楼17层结构混凝土标号平面布置图
图3-17
办公楼18-19层结构混凝土标号平面布置图
二、
公寓楼、办公楼结构悬挑模板支撑施工方案
3.
2
.
1
悬挑结构架体搭设高度
表3
.1
板架体搭设高度统计表
楼号
板厚
架体最高搭设楼层
架体最大搭设高度
办公楼
12
0
mm
1
8层、19层
4.38m
公寓楼
12
0
mm
1
1 -17层
3.23m
公寓楼
16
0
mm
1
8-20层
8.62m
表3
.2
梁架体高度统计表
楼号
梁截面
架体最高搭设楼层
架体搭设高度
办公楼
250×700
1
8层、19层
3.8m
400×7
00
1
8层、19层
3.8m
50
0
×7
00
1
8层、19层
3.8m
60
0
×7
00
1
8层、19层
3.8m
公寓楼
200×500
11层-18（2）层
2.85m
400×600/500
11层-18（2）层
2.75m/2.85m
350×500
11层-18（2）层
2.85m
300×700/500
1
8层-20（2）层
2.65m/7.92m
200×500
1
8层-20（2）层
8.12m
200×400
1
8层-20（2）层
8.22m
400×700/500
1
8层-20（2）层
2.65m/7.92m
400×600/500
1
8层-20（2）层
2.75m/8.02m
3.
2
.
2
、板模板方案设计
结构悬挑顶板模板采用15mm厚木模板。主龙骨采用Φ48.3mm×3.6mm 的双钢管间距900mm，次龙骨选用50×80mm@250mm木方。
表3.4
板高支模搭设方案汇总表
序号
板厚
支撑体系
剪刀撑
搭设高度
1
1
50
mm
Φ48.3×3.6扣件式钢管脚手架支撑体系，立杆间距
9
00mm，扫地杆离地200mm，步距为1500mm-1600mm，自由端不得大于500mm。立杆落于悬挑钢梁上。
竖向剪刀撑：沿支模架体外排立杆的四周满设竖向剪刀撑；中间每间隔4m左右设置一道横向剪刀撑。
水平剪刀撑：在底部、顶部、中间部设置3道水平剪刀撑。
8
.
62m
3.
2
.
3
、梁模板方案设计
本工程梁模板体系使用15mm厚木模板，内楞50×80mm木方@200mm；侧模次楞采用50×80mm@200的木方；梁侧的外楞采
用2根Φ48.3×3.6mm钢管；梁底外楞采用1根Φ48.3×3.6mm钢管，详见已审批和论证
的《主体模板施工方案》、《高支模模板施工方案》。
表3.5
梁高支模搭设方案汇总表
序号
梁截面（mm）
支撑体系
梁底立杆
剪刀撑
搭设高度
1
40
0
×
700
/500(公寓楼)
Φ48.3×3.6扣件式钢管脚手架系统，立杆纵向间距
0.9
m（梁长方向）；横向间距
0.9
m，步距1.5-1.6m。扫地杆不大于2
00
mm，自由端不大于
500
mm，梁底设一根立杆，立杆落于16层的悬挑钢梁上
1道
竖向剪刀撑：自底到顶布置连续剪刀撑
水平剪刀撑： 分别在底部、顶部、中间处设置水平剪刀撑。
18层8.24m
2
20
0
×5
00
(公寓楼)
1道
竖向剪刀撑：自底到顶布置连续剪刀撑
水平剪刀撑： 分别在底部、顶部、中间处设置水平剪刀撑
18层8.24m
3
40
0
×6
00
/500(办公楼)
1道
18层8.24m
第四章
施工进度计划
办公楼暂定
xx
年11月中旬封顶，公寓楼暂定
xx
年12月封顶，结构悬挑层施工在10-11月进行，结构悬挑层外架在钢梁固定完成后，先进行本层外架作业，并与主体结构拉结，悬挑外架底板封闭后进行模板架体施工。
第五章
施工方法
一、
结构悬挑模板支撑施工方法
5.1.1
、施工顺序
放置预埋件→预埋U型环→斜撑杆焊接→安装悬挑钢梁→固定悬挑钢梁→条板硬封→斜拉钢丝绳→外脚手架搭设→满堂架搭设。
5.1.2
、施工要点
1、放置预埋件
按平面布置图焊接预埋件，布置时避开外架立杆、卫生间洞口、空调板等构件，预埋区域的梁按要求加固。
2
、预埋U型环
按工字钢平面布置图设置顶板预埋件位置，预埋U型环。
3
、焊接斜撑杆
在吊装前完成斜撑杆的焊接工作，通过弹线保证斜撑杆的长度、角度及位置。焊接斜撑杆完成后按图纸焊接好限位钢筋。
支撑杆上、下支点在与主梁及预埋件焊接前计算好焊接斜面并用切割机切割，如焊接面有偏差必须增加腹板焊接；每个部位的焊缝要严格按照设计要求执行，即焊缝的有效高度焊缝高度≮6mm，单侧有效长度不小于100mm（为确保安全，焊缝总长度不小于220mm），且不得有夹渣、气孔等不符合质量要求的现
象发生。
图5
.1
工字钢焊接完成图
4
、安装悬挑钢梁
固定钢梁尾部的四道
18锚环的布置根据主梁的位置确定；第一道锚环设置距楼边
0.3
m的位置，第二道锚环离第一道0.
2
m，第三道锚环离第一道0.
4
m，第四道距离工字钢尾部2
0
mm；锚固筋一定要压在楼板下层钢筋下面，锚固深度不小于 10cm，钢筋外露长度不小于 35cm。
工字钢悬挑梁锚固采用 U 型圆钢冷弯成型，工字钢安放好后，型钢悬挑梁与建筑结构采用螺栓钢压板连接固定，钢压板尺寸为 100mm(宽)×200mm（长）×10mm（厚），用双螺帽拧紧固定，U 型螺栓漏丝不得少于 3 个。锚环处的楼板使用两根1
.5
m长H
RB400
直径1
8
的钢筋加固。
斜撑与预埋钢板采用焊接连接，所有焊缝需K型剖口、等强焊接，所有焊缝均为熔透等强焊接，焊缝等级为一级。
完成后立即在悬挑钢梁上使用条板硬封。
5
、斜拉钢丝绳
每个型钢悬挑梁外端设置双钢丝绳与上方一层建筑结构拉结（1
2
层）。钢丝绳与建筑结构拉结的拉环使用
20
HPB300 级钢筋。钢丝绳采用1
6
#钢丝绳，两端封头采用 4 个卡扣进行固定，间距 150mm，尾部预留安全弯。双钢丝绳使用独立拉环，拉环同结构使用双螺母和垫板进行拉结。
图
5.2
钢丝绳构造示意图
6
、满堂架搭设
外脚手架搭设详见《悬挑式脚手架施工方案》。
在钢梁立杆位置焊接Φ25加强钢筋，将立杆底部套入钢筋内，同时在立杆下部距底座上部不大于0.2m处设置横纵扫地杆。
立杆及纵向水平杆的接头要互相错开，错开距离不少于
0.5
m；立杆的接头必须使用对接扣件；水平杆如使用旋转扣件搭接，则每个接头长度不小于1.0m，且不少于
3
个扣件固定。
满堂架
剪刀撑
垂直结构悬挑方向每间隔6m设置一道，在沿结构悬挑中部位置设置一道连续剪刀撑，剪刀撑
不小于6.0m；斜杆与
水平
面的倾角应在45º～60º之间。
剪刀撑斜杆的接头必须采用旋转扣件连接，搭接长度不小于1.0m，且不少于
3
个扣件。固定斜杆的旋转扣件的中心线距主节点的距离不得大于
0.15
m。
悬挑部位的支模架与室内架体进行有效的连接，形成整体，已保证架体的刚度。
4
、模板搭设
梁、板模板搭设详《主楼模板施工方案》及《高大模板施工方案》。
5.1.3
、架体拆除
1
、拆除流程
在同条件养护试块强度达到100%后方可拆除，步骤为：清理架体上的障碍物及悬浮物、检查架体的每个节点、连墙杆及支承件、做好拆除前的准备工作→拆除模板及支模架体→拆除层间硬防护和钢丝绳→松除工字钢支撑梁与圆钢压环的楔紧木楔、焊件→割除圆钢压环→吊离工字钢梁。
2、拆除要点：
⑴、支撑工字钢梁的拆除是拆除的难点，先要在锚环与工字钢梁楔紧的状态下，松去木楔、割除压环，整体吊离。
⑵、拆除支撑工字钢梁前必须将支模架拆除清理干净，以便工字钢梁拆除的安全顺利。
⑶、斜撑杆拆除要在解除上部与工字钢挑梁的连接后，扶握住上端，再配合下部作业人员共同拆除。
二、
结构悬挑模板支撑施工方案
5
.
2.1
、施工顺序
放出轴线及梁位置线，定好水平控制标高→梁板脚手架安装→架设梁底木枋龙骨于脚手架上→ 梁底模及侧模安装→ 架设板底木枋龙骨于脚手架上→楼板模板安装→支撑架加固→梁板钢筋绑扎铺设→梁板混凝土浇筑→ 混凝土保养，达到设计强度等级的100% →拆下脚手架可调顶托→拆除梁、板模板，清理模板→拆除水平拉杆、剪刀撑及脚手架。
5
.2.
2
、施工要点
1
、立杆
（1）立杆应采用对接接头，且接头位置不应设置在同步内，同步立杆的两个相隔接头在高度方向错开的距离不宜小于500；各接头中心至柱节点的距离不宜大于步距的1/3。立杆严禁搭接，严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。
（2）立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；
2
、水平杆
（1）必须设置纵横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆上方的立杆上。当立杆基础不在同一高度上时，必须将高出的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
（2）水平杆接长采用对接扣件连接。对接扣件应交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500，各接头中心至最近主节点的距离不宜大于纵距的1/3。
（3）水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3
、扣件
（1）对接扣件的开口应朝上或朝内，扣件螺栓方向尽量一致。
（2）扣件螺栓拧紧力矩控制在45-60N·m。
（3）在主节点处纵横向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
（4）抗滑扣件间应顶紧，安装完毕应由专职安全、技术人员进行复核验收。
4
、剪刀撑设置要求
（1）高支模满堂支架四周外立面应设置竖向剪刀撑，由底至顶连续设置。
（2）中间在纵横向应每隔10m左右设由底至顶设置连续竖向剪刀撑，其宽度宜为4-6m，并应在架体底部、顶部及竖向间隔不超过8m分别设置连续水平剪刀撑，水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置，剪刀撑杆件的底端应与地面顶紧，夹角宜为45°~60°。
（3）满堂模板支架四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置；并于两端和中间不超过6m布置一道水平剪刀撑。
5
、拉结点设置
在剪力墙周围外侧和中间有结构柱的部位，按两步三跨的要求与建筑结构设置一个拉结点
。为了增加高支模的整体稳定性，把高支模
满堂架与上层满堂架连接。
5.2.3
、高支模拆除
（1）支撑系统的水平纵横杆、剪力撑等不得随意拆除。
（2）拆除每层支撑及模板前，应将该层混凝土试件送实验室检测，当试块达到规定的强度达到下表要求后，并呈报监理公司经监理工程师同意办理书面手续并确认不再需要时，方可拆除。
砼拆摸强度要求一览表
结构类型
结构跨度
设计强度标准值百分率（％）
梁
≤8m
≥75
>8m
100
板
≤2m
≥50
>2m、≤8m
≥75
>8m
100
注：“设计混凝土强度标准值”是指与设计强度等级相应的混凝土立方体抗压强度标准值。
（3）高支模拆除前，外脚手架与建筑物边设安全平网，预防物体高处坠落事故发生。
（4）侧模拆除时的混凝土应能保证其表面及棱角不受损伤。
（5）拆除4m高度以上梁、柱、墙模板时，应搭设脚手架或操作平台，设防护栏杆。拆除时逐块拆卸，不得成片松动、撬落或拉倒。
（6）拆除平台、楼板的底模时，应设临时支撑，防止大片模板坠落。拆立柱时，操作人员应站在待拆范围以外安全地区拉拆，防止模板突然掉落伤人。
（7）严禁站在悬臂结构上面敲拆底模，严禁在同一垂直平面上操作。
（8）模板拆除时，不应对楼层形成冲击荷载，拆除的模板和支架宜分散堆放并及时清运。
（9）严格控制模板及其支架拆除的顺序。
（10）拆除脚手架支撑前，应清除高支模支撑上存留的零星物件等杂物。
（11）拆除脚手架支撑时，应设置警戒区和警戒标志，并由专职人员负责警戒。
（12）拆除模板和支顶时，先将脚手架可调顶托松下，用钢钎撬动模板，使模板卸下，取下模板和木枋，然后拆除水平拉杆、剪刀撑及脚手架，模板拆除后，要清理模板
面，涂刷脱模剂。
第六章
支模架体检查验收及检测
一、
支模架检查内容
〔
1〕、查看钢管、扣件材料产品质量合格证、质量检验报告。
〔2〕、检查使用钢管是否符合质量要求。
〔3〕、钢管必须涂有防锈漆。
〔4〕、检查厂家的生产许可证、法定检测单位的测试报告和产品质量合格证。
二、
使用中定期检查内容：
〔1〕、检查底座是否松动，立杆与底座是否落空。
〔2〕、检查扣件螺栓是否松动。
〔3〕、安全防护措施是否符合要求。
三、
主要验收内容
〔1〕、立杆垂直度：用经纬仪或吊线和卷尺测量，立杆偏差：2m高处不得到大于±7mm、横距偏差不得大于±20mm。立杆总垂直度不得大于±100mm。用钢卷尺测量。
〔2〕、纵向水平杆偏差，一根杆的两端高差不得大于±20mm，同跨内两根纵向水平杆高差不得大于±10mm，用水平仪或水平尺测量。
〔3...
