卤制肉制品及副产品加工项目落地式脚手架施工
投标
方案
目
录
第一章 编制依据
1
第二章
工程概况
4
一、
工程建设概况一览表
4
二、
设计概况
5
第三章 施工安排
8
一、
项目管理机构及职责
8
二、
各项资源供应
12
三、
施工流水段划分及工艺流程
13
四、
工程施工重难点分析及应对措施
14
第四章 施工进度计划
15
第五章 施工准备与资源配置计划
16
一、
施工准备计划
16
二、
资源配置计划
18
三、
材料控制要求
20
第六章 施工方法及工艺要求
24
一、
方案及技术参数
24
二、
施工工艺流程
25
三、
搭设要求
26
四、
搭设注意事项
32
五、
脚手架拆除
34
六、
脚手架的检查验收
36
七、
安全通道设置
38
第七章 各项管理计划
40
一、
进度计划管理
40
二、
质量管理计划
43
三、
安全管理计划
52
四、
环境管理计划
69
五、
资源节约管理计划
74
六、
成品保护计划
79
第八章 应急预案
83
一、
应急预案概述
83
二、
应急组织
83
三、
应急救援启动程序
89
四、
应急物资、设备
91

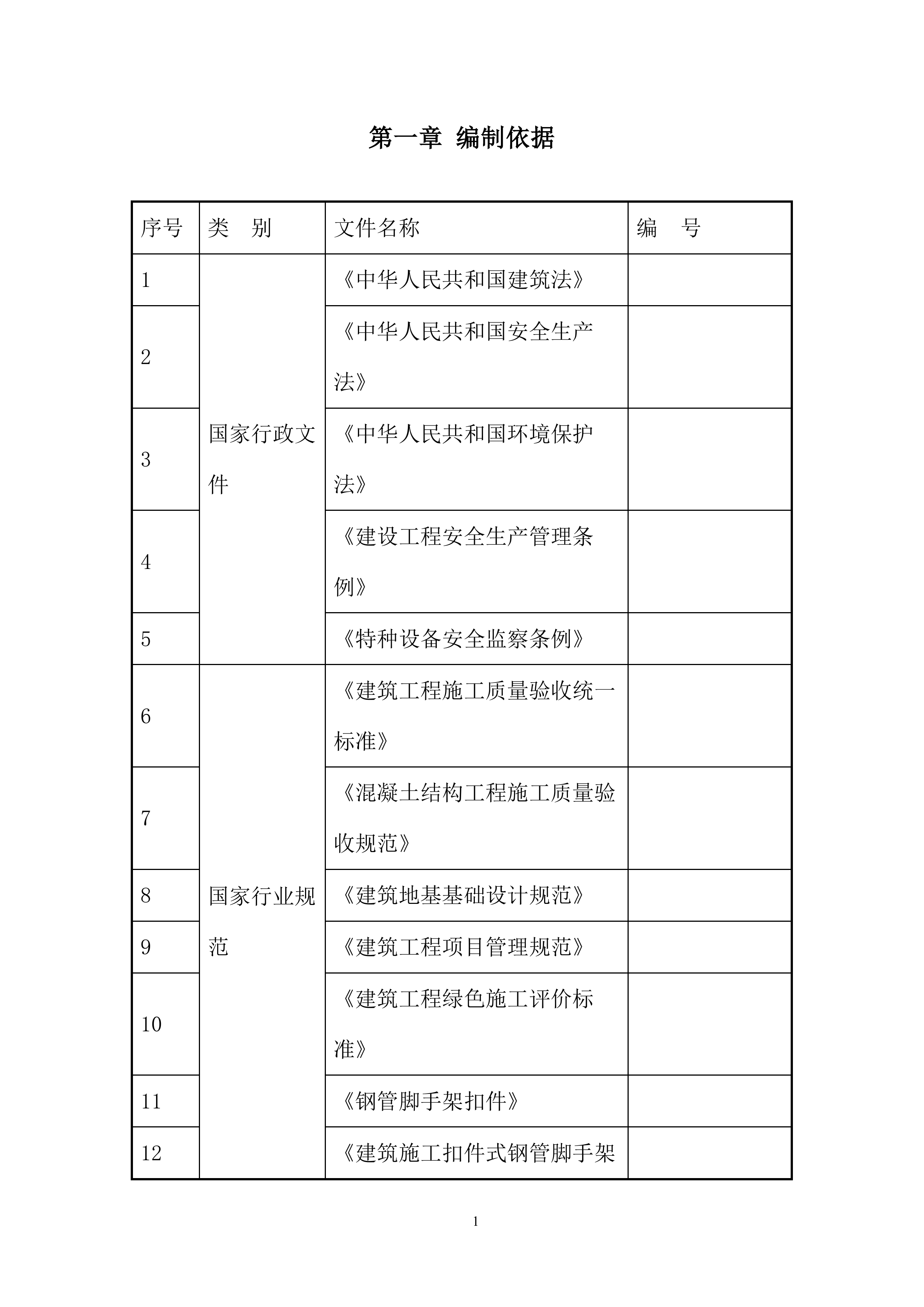

第一章 编制依据
序号
类 别
文件名称
编 号
1
国家行政文件
《中华人民共和国建筑法》
2
《中华人民共和国安全生产法》
3
《中华人民共和国环境保护法》
4
《建设工程安全生产管理条例》
5
《特种设备安全监察条例》
6
国家行业规范
《建筑工程施工质量验收统一标准》
7
《混凝土结构工程施工质量验收规范》
8
《建筑地基基础设计规范》
9
《建筑工程项目管理规范
》
10
《建筑工程绿色施工评价标准》
1
1
《
钢管脚手架扣件
》
1
2
《建筑施工扣件式钢管脚手架安全技术规范》
1
3

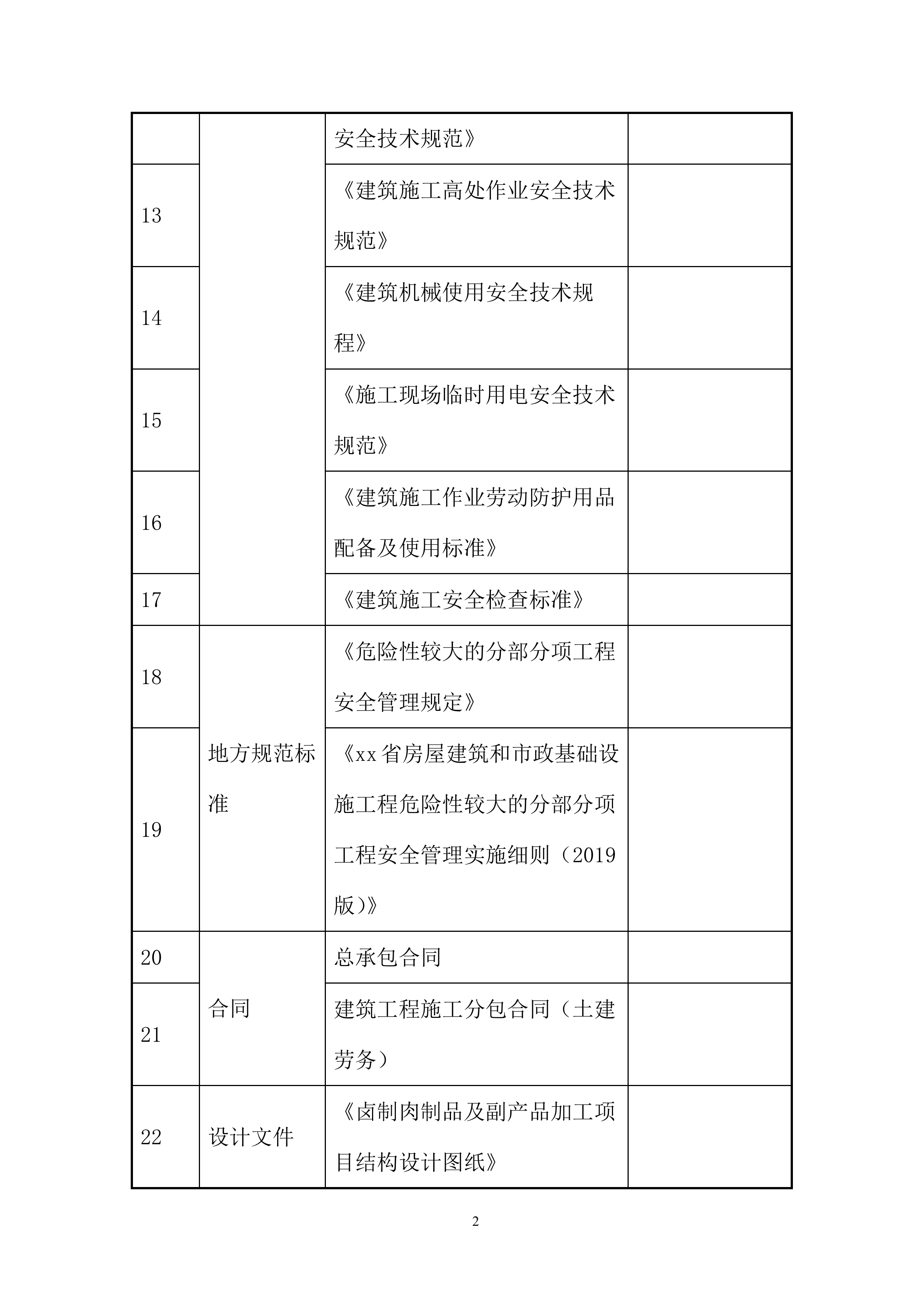

《建筑施工高处作业安全技术规范》
1
4
《建筑机械使用安全技术规程》
15
《施工现场临时用电安全技术规范》
16
《建筑施工作业劳动防护用品配备及使用标准》
17
《建筑施工安全检查标准》
18
地方规范标准
《危险性较大的分部分项工程安全管理规定》
19
《
xx
省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则（2019版）》
20
合同
总承包合同
21
建筑工程施工分包合同（土建劳务）
22
设计文件
《卤制肉制品及副产品加工项目结构设计图纸》

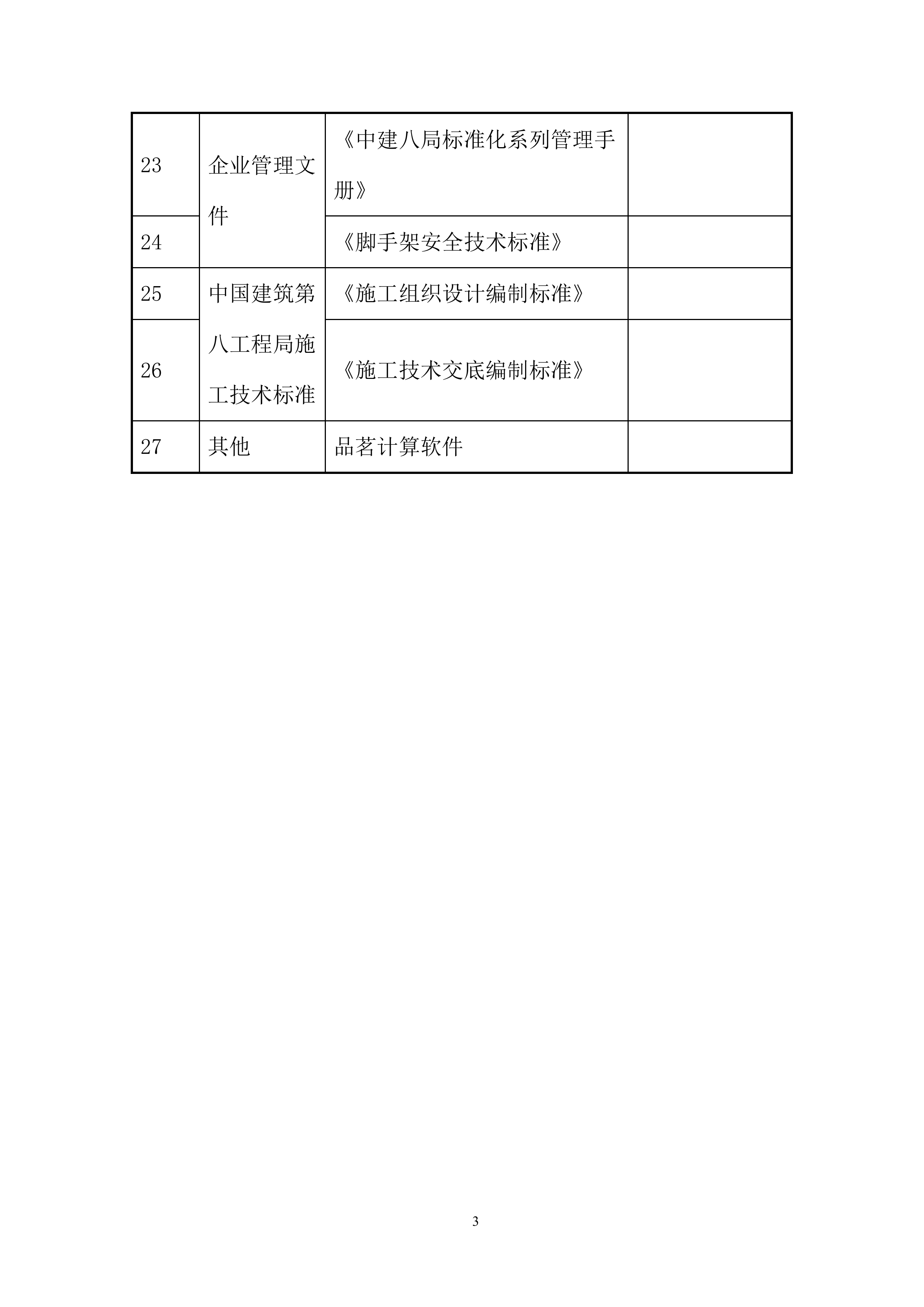

23
企业管理文件
《中建八局
标准化
系列
管理手册
》
24
《脚手架安全技术标准》
25
中国建筑第八工程局施工技术标准
《施工组织设计编制标准》
26
《施工技术交底编制标准》
2
7
其他
品茗计算软件
第二章
工程概况
一、
工程
建设概况一览表
工程名称
卤制肉制品及副产品加工项目
工程性质
工业厂房
工程地址
结构类型
框架结构
/钢结构
总建筑面积
总占地面积
6.67
万㎡
建设单位
项目承包范围
一次结构、二次结构、部分装饰工程
设计单位
主要分包工程
桩基、防水、保温、钢结构、门窗等专业分包
勘察单位
合同要求
质量
符合国家工程质量验收标准的“合格”标准
监理单位
工期
开工日天
总承包单位
安全
达到
xx
省标化工地的要求，达到二星级以上标化工地标准
工程主要功能或用途
本项目是绝味食品华东生产基地，年产3万吨的卤制肉制品及副产品，销售范围覆盖
xx
省内各大城市，同时也是溧阳经济开发区新引进的重点项目。

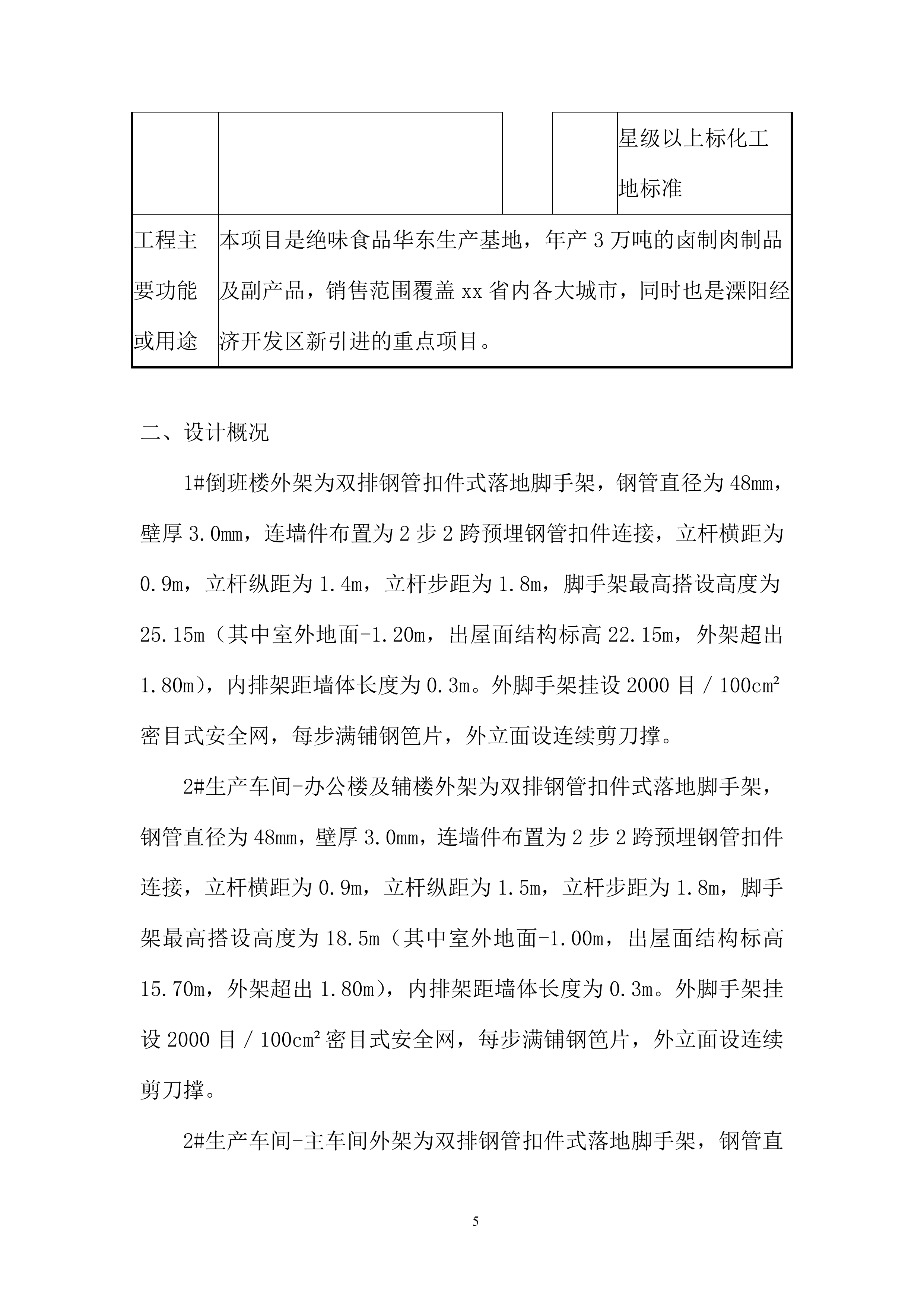

二、
设计概况
1#倒班楼外架为双排钢管扣件式落地脚手架，钢管直径为4
8
mm，壁厚3
.0
mm，连墙件布置为2步
2
跨预埋钢管扣件连接，立杆横距为
0.9
m，立杆纵距为
1.4
m，立杆步距为1
.8
m，脚手架最高搭设高度为
25.15
m（其中室外地面-
1.20
m，出屋面结构标高2
2.15
m，外架超出1
.80
m），内排架距墙体长度为0
.3
m。外脚手架挂设2000目／100cm²密目式安全网，每步满铺钢笆片，外立面设连续剪刀撑。
2#生产车间-办公楼及辅楼外架为双排钢管扣件式落地脚手架，钢管直径为4
8
mm，壁厚3
.0
mm，连墙件布置为2步
2
跨预埋钢管扣件连接，立杆横距为
0.9
m，立杆纵距为
1.5
m，立杆步距为1
.8
m，脚手架最高搭设高度为
18.5
m（其中室外地面-
1.00
m，出屋面结构标高1
5.70
m，外架超出
1.80
m），内排架距墙体长度为0
.3
m。外脚手架挂设2000目／100cm²密目式安全网，每步满铺钢笆片，外立面设连续剪刀撑。
2#生产车间-主车间外架为双排钢管扣件式落地脚手架，钢管直径为4
8
mm，壁厚3
.0
mm，连墙件布置为2步
2
跨预埋钢管扣件连接，立杆横距为
0.9
m，立杆纵距为
1.5
m，立杆步距为1
.8
m，脚手架最高搭设高度为
12.5
m（其中室外地面-
1.00
m，出屋面结构标高9
.70
m，外架超出
1.80
m），内排架距墙体长度为0
.3
m。外脚手架挂设2000目／100cm²密目式安全网，每步满铺钢笆片，外立面设连续剪刀撑。
3
#变配电室、4#五金备件库外架为双排钢管扣件式落地脚手架，钢管直径为4
8
mm，壁厚3
.0
mm，连墙件布置为2步
2
跨预埋钢管扣件连接，立杆横距为
0.9
m，立杆纵距为
1.5
m，立杆步距为1
.8
m，脚手架最高搭设高度为
7.7
m（其中室外地面-
1.00
m，出屋面结构标高
4.90
m，外架超出
1.80
m），内排架距墙体长度为0
.3
m。外脚手架挂设2000目／100cm²密目式安全网，每步满铺钢笆片，外立面设连续剪刀撑。
对进场的钢管进行现场测量钢管厚度，发现钢管锈蚀等原因钢管壁不均匀，平均厚度厚约2.90mm。出于安全考虑，计算书中壁厚按照
2.80
mm厚进行计算，地基承载力按照1
00
mm厚C
15
混凝土的抗压强度标准计取。通过
xx
版品茗软件进行计算，计算结果合格，详细计算内容见第九章，设计参数见下图。
1
#倒班楼设计参数

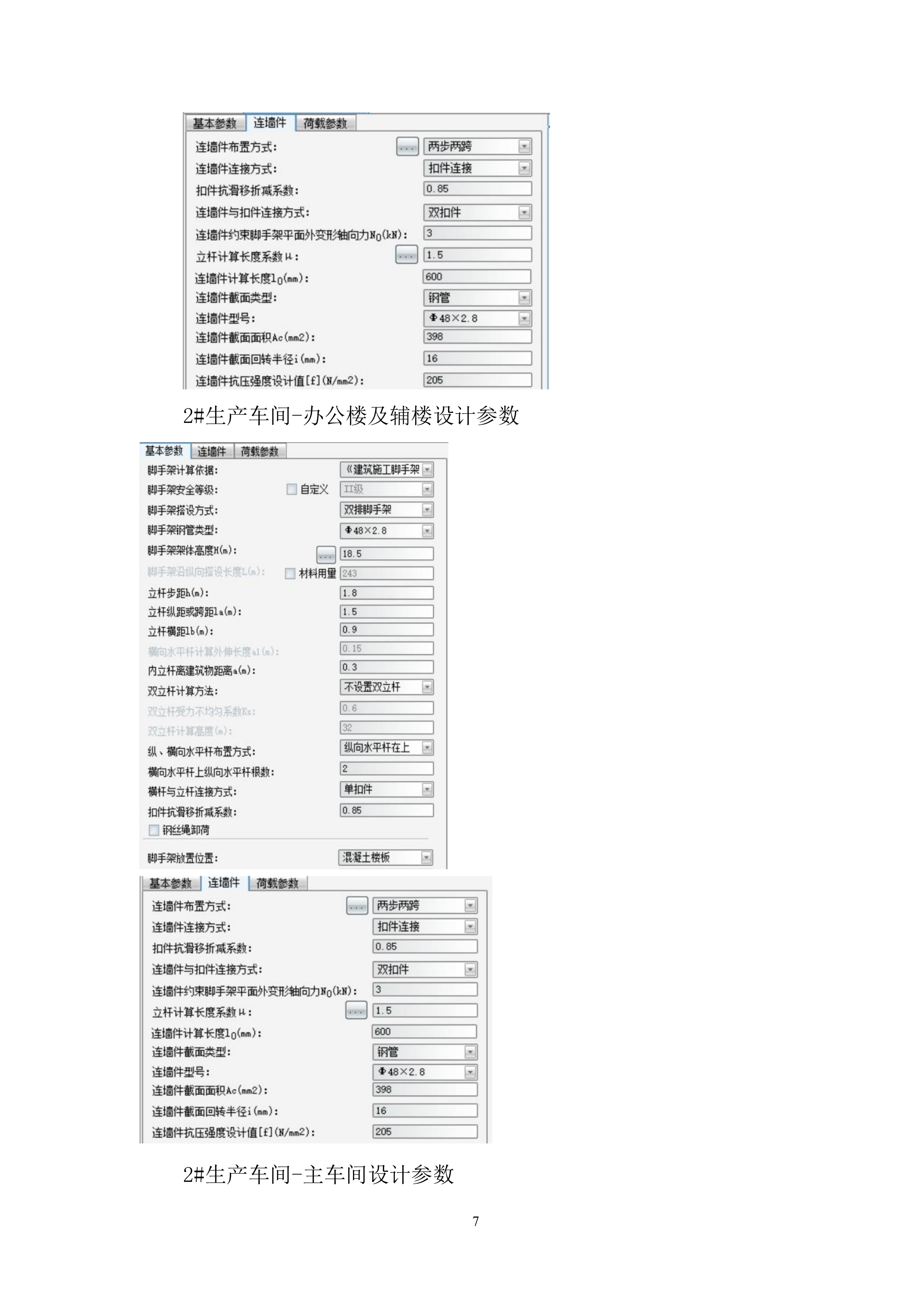

2#生产车间-办公楼及辅楼设计参数
2
#生产车间-主车间设计参数

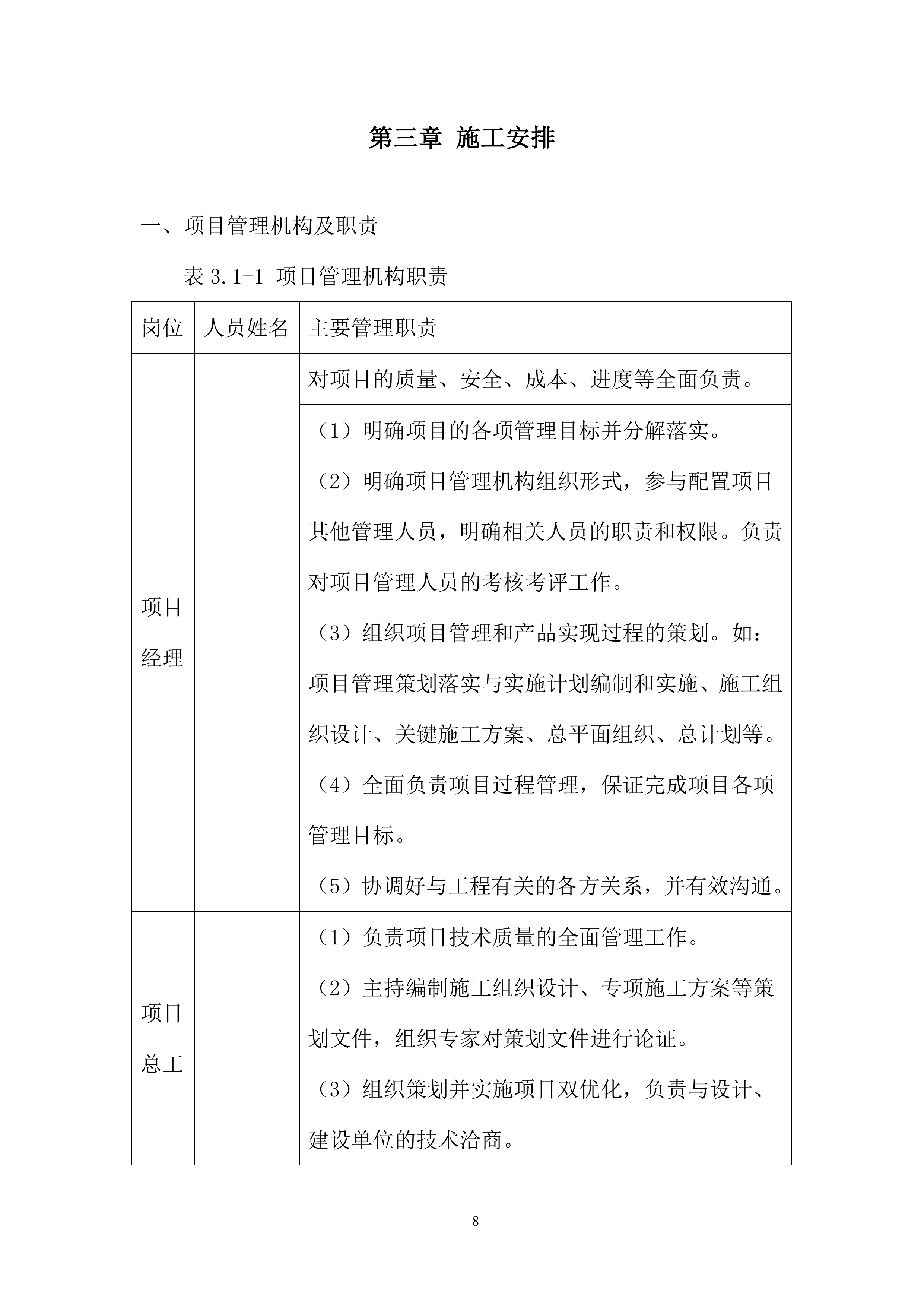

第三章 施工安排
一、
项目管理机构及职责
表3.1-1 项目管理机构职责
岗位
人员姓名
主要管理职责
项目经理
对项目的质量、安全、成本、进度等全面负责。
（1）明确项目的各项管理目标并分解落实。
（2）明确项目管理机构组织形式，参与配置项目其他管理人员，明确相关人员的职责和权限。负责对项目管理人员的考核考评工作。
（3）组织项目管理和产品实现过程的策划。如：项目管理策划落实与实施计划编制和实施、施工组织设计、关键施工方案、总平面组织、总计划等。
（4）全面负责项目过程管理，保证完成项目各项管理目标。
（5）协调好与工程有关的各方关系，并有效沟通。
项目总工
（1）负责项目技术质量的全面管理工作。
（2）主持编制施工组织设计、专项施工方案等策划文件，组织专家对策划文件进行论证。
（3）组织策划并实施项目双优化，负责与设计、建设单位的技术洽商。
（4）组织项目各项验收管理工作。负责技术质量工作的相关方沟通工作。
（5）组织实施项目危险源辨识、风险评价；项目环境因素识别、评价及控制策划。
（6）负责牵头编制总进度计划。
技术质量管理
(1)负责项目的施工技术管理、技术方案编制、图纸会审和技术核定。
(2)负责对分包商施工方案的审定，材料设备的选型和审核，统筹分包工程的设计变更和技术核定工作。
(3)参与编制项目质量计划、职业健康安全管理计划、环境管理计划，管理计划，负责技术资料及影像资料的收集整理工作。
(4)进行新技术、新工艺在本项目的推广和科技成果的总结。
(5)负责工程文件、资料的整理与收集。
施工管理
(1)是项目工期管理直接责任人。各相关方施工协调现场负责人。
(2)负责项目周计划的编制与实施。负责施工资格计划编制及落实各项施工资格的计划与进出场调配工作。
(3)负责现场平面管理的实施与运行。负责项目标准化设施管理。
(4)负责项目分包管理。
(5)负责项目安全施工、绿色施工及环境管理。
(6)主持编制总包管理方案，组织落实总包管理工作。
(
1
)负责项目周计划的编制与实施。负责施工资格计划编制及落实各项施工资格的计划与进出场调配工作。
(
2
)负责现场平面管理的实施与运行。负责项目标准化设施管理。
(1)对项目工程的施工生产、进度计划全面负责，确保施工顺利进行。
(2)与总承包单位及其它专业分包之间的施工生产进行协调、配合。
(3)制定本专业项目工期、质量、成本、安全文明施工等各项管理目标、措施，并组织实施桩基管理人员、施工日常工作的落实，组织各分项工程的施工、验收工作等，及时解决施工中出现的各种问题。
(4)负责编制项目大型机械施工管理计划，统一调配桩机、汽车吊等机械的调配使用。
(5)负责劳务、机械、绿色施工管理。

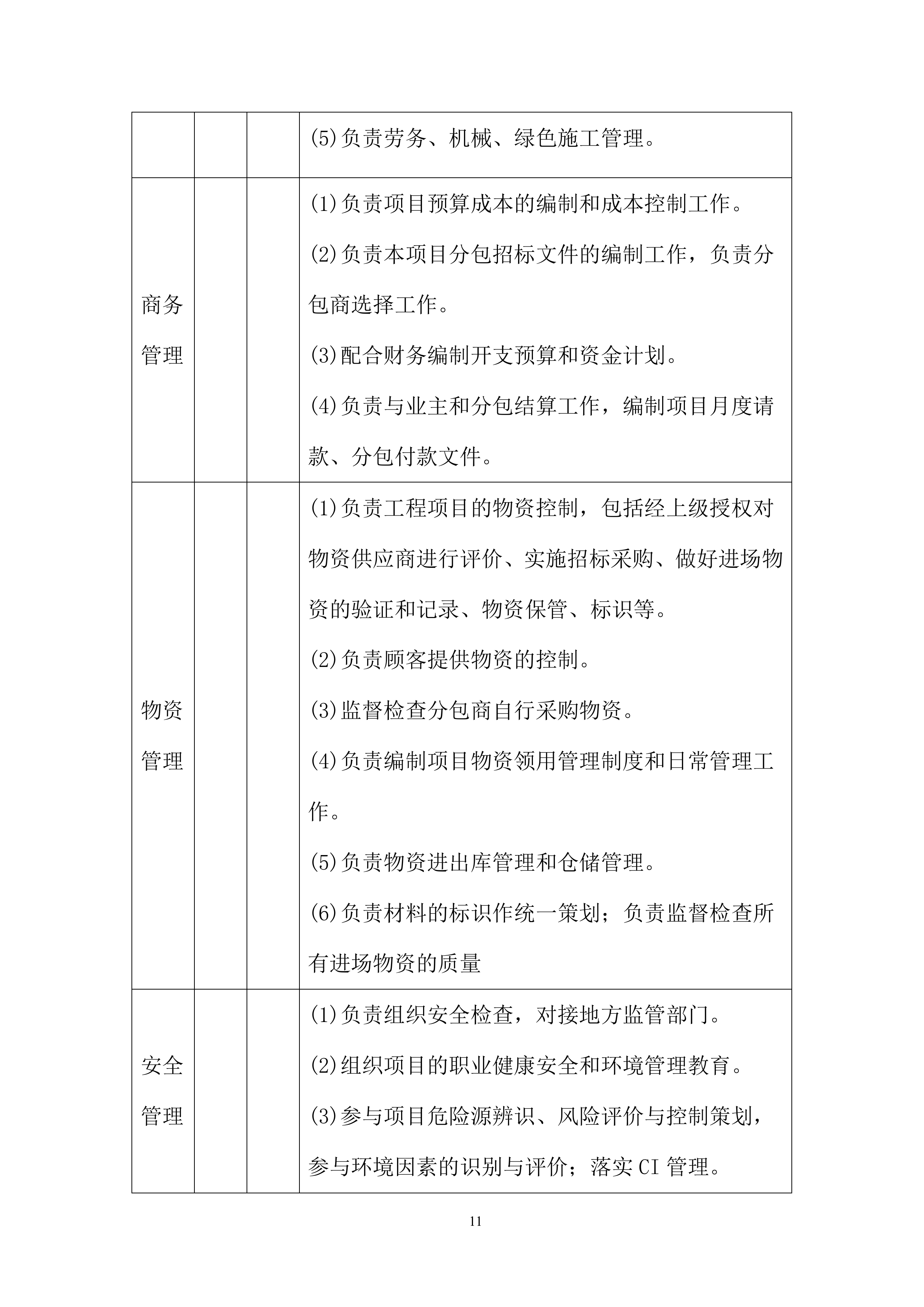

商务管理
(1)负责项目预算成本的编制和成本控制工作。
(2)负责本项目分包招标文件的编制工作，负责分包商选择工作。
(3)配合财务编制开支预算和资金计划。
(4)负责与业主和分包结算工作，编制项目月度请款、分包付款文件。
物资管理
(1)负责工程项目的物资控制，包括经上级授权对物资供应商进行评价、实施招标采购、做好进场物资的验证和记录、物资保管、标识等。
(2)负责顾客提供物资的控制。
(3)监督检查分包商自行采购物资。
(4)负责编制项目物资领用管理制度和日常管理工作。
(5)负责物资进出库管理和仓储管理。
(6)负责材料的标识作统一策划；负责监督检查所有进场物资的质量
安全管理
(1)负责组织安全检查，对接地方监管部门。
(2)组织项目的职业健康安全和环境管理教育。
(3)参与项目危险源辨识、风险评价与控制策划，参与环境因素的识别与评价；落实CI管理。

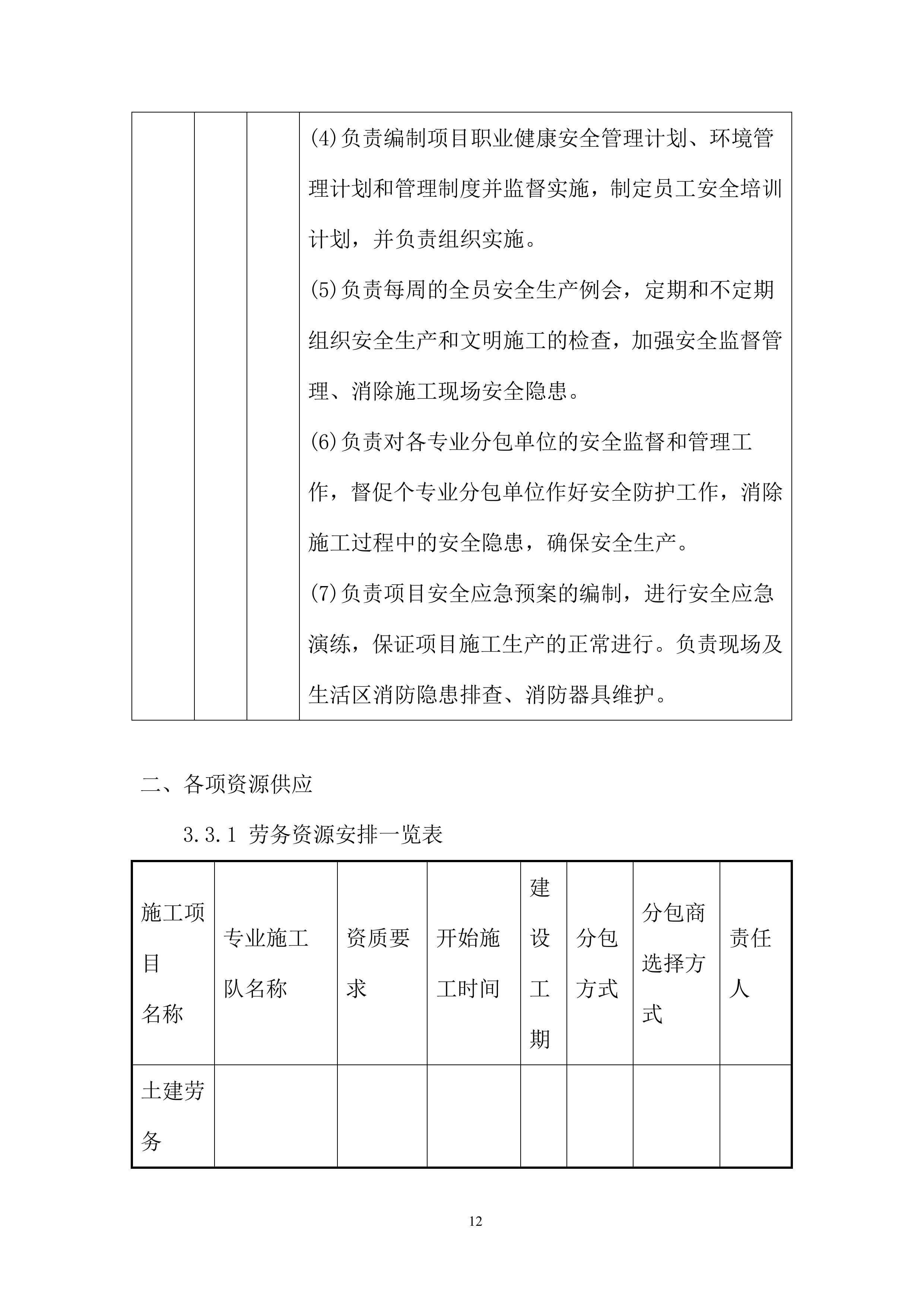

(4)负责编制项目职业健康安全管理计划、环境管理计划和管理制度并监督实施，制定员工安全培训计划，并负责组织实施。
(5)负责每周的全员安全生产例会，定期和不定期组织安全生产和文明施工的检查，加强安全监督管理、消除施工现场安全隐患。
(6)负责对各专业分包单位的安全监督和管理工作，督促个专业分包单位作好安全防护工作，消除施工过程中的安全隐患，确保安全生产。
(7)负责项目安全应急预案的编制，进行安全应急演练，保证项目施工生产的正常进行。负责现场及生活区消防隐患排查、消防器具维护。
二、
各项资源供应
3.3.1 劳务资源安排一览表
施工项目
名称
专业施工队名称
资质要求
开始施工时间
建设工期
分包
方式
分包商
选择方式
责任人
土建劳务

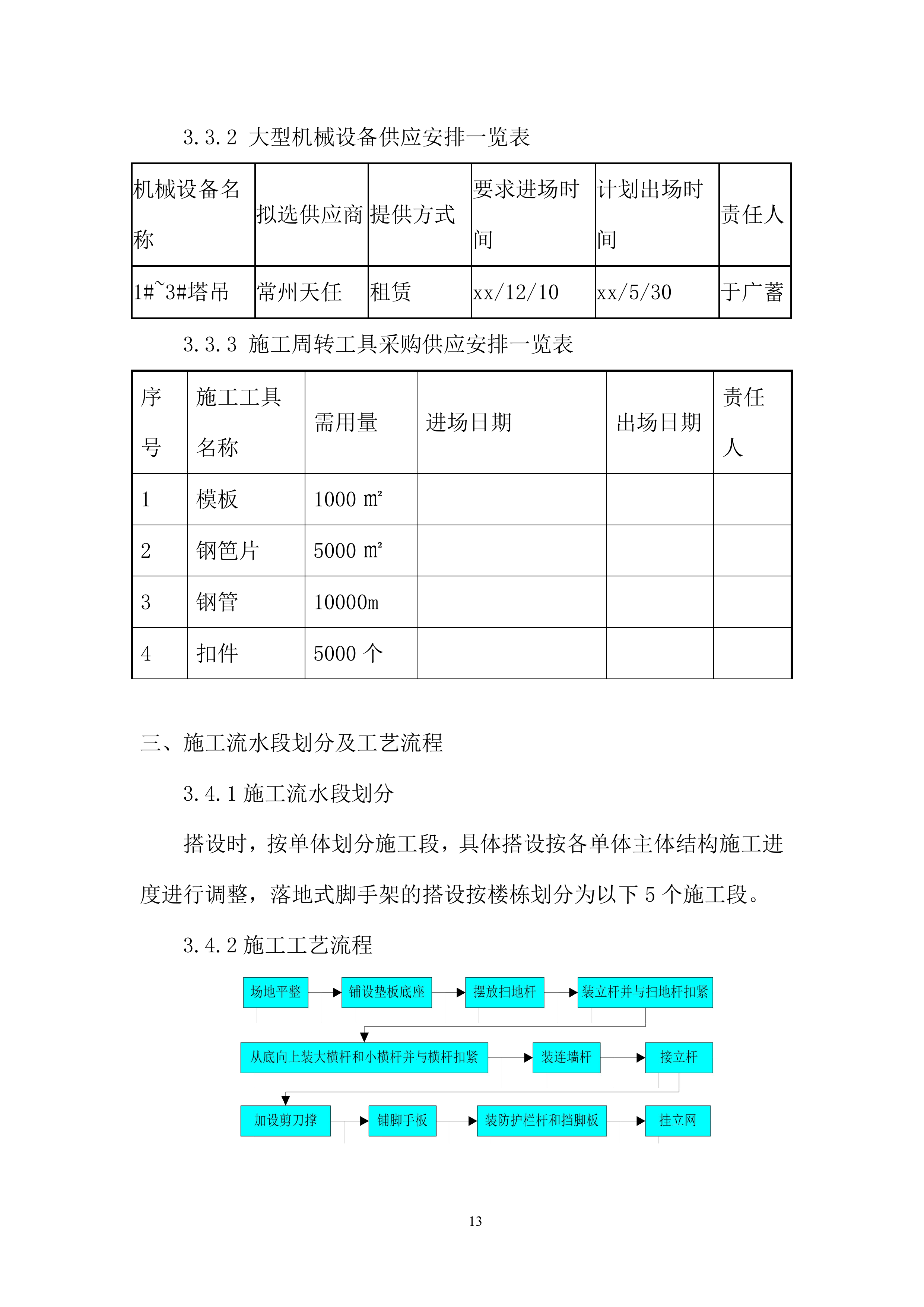

3.3.
2
大型机械设备供应安排一览表
机械设备名称
拟选供应商
提供方式
要求进场时间
计划出场时间
责任人
1
#~
3
#塔吊
常州天任
租赁
xx
/12/10
xx
/5/30
于广蓄
3.3.
3
施工周转工具采购供应安排一览表
序号
施工工具名称
需用量
进场日期
出场日期
责任人
1
模板
1000
㎡
2
钢笆片
5000
㎡
3
钢管
10000m
4
扣件
5000个
三、
施工流水段划分
及工艺流程
3
.4.1
施工流水段划分
搭设时，按单体划分施工段，具体搭设按各单体主体结构施工进度进行调整，落地式脚手架的搭设按楼栋划分为以下5个施工段。
3
.4.2
施工工艺流程
四、
工程施工重难点分析及应对措施
序号
重点和难点
具体分析
应对措施
责任人
1
搭设高度高
1#倒班楼外架
搭设高度达 25.15m， 超过 24m。属于危险性较大的分部分项工程。
1、严格按照规范及设计计算确定搭设方式
2、搭设前做好方案交底、材料验收等工作；
3、搭设过程中，进行旁站监督指导；
4、搭设结束后，按照方案要求进行验收。
第四章 施工进度计划
自xx年
12
月
20
日逐步开始施工，外架施工随工程实际进度，xx年
5
月
19
日结束。
第五章 施工准备与资源配置计划
一、
施工准备计划
5.1.1 技术准备
（1）技术文件准备计划一览表
序号
文件名称
文件
编号
配备
数量
持有人
1
《中华人民共和国建筑法》
2
《中华人民共和国安全生产法》
3
《中华人民共和国环境保护法》
4
《建设工程安全生产管理条例》
5
《特种设备安全监察条例》
6
《建筑工程施工质量验收统一标准》
7
《混凝土结构工程施工质量验收规范》
8
《建筑地基基础设计规范》
9
《建筑工程项目管理规范
》
10
《建筑工程绿色施工评价标准》
11
《建筑施工扣件式钢管脚手架安全技术规范》
12
《建筑施工高处作业安全技术规范》
13
《建筑机械使用安全技术规程》
14
《施工现场临时用电安全技术规范》
15
《建筑施工作业劳动防护用品配备及使用标准》
16
《建筑施工安全检查标准》
17
《卤制肉制品及副产品加工项目设计图纸》
18
《中建八局
标准化
系列
管理手册
》
19
《施工组织设计编制标准》
20
《施工技术交底编制标准》
21
品茗计算软件
(
2
) 技术复核和隐蔽验收计划表
序号
技术复核
复核内容
1
落地架（扣件）
拧紧扭力矩、裂缝、变形情况、有无螺栓滑丝、防锈处理
2
落地架（钢管）
钢管外径、壁厚、端面等偏差，钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，防锈处理。
3
密目网
满足2000目／100cm²，做耐贯穿试验不穿透，防火等级为A级
(
3
) 方案编制计划表
序号
施工组织设计（方案）名称
责任人
审批时间
1
卤制肉制品及副产品加工项目
落地式脚手架施工方案
二、
资源配置计划
5.2.1 劳动力配置计划
序号
专业工种
需要量计划（人数）
12
1
3
4
5
1
架子工
20
20
20
20
2
0
2
零工
5
5
5
5
5
5.2.2
生产工艺设备需要量计划
序号
机具名称
单位
数量
进场时间
1
架子扳手
把
3
0
xx
.
12
2
力矩扳手
把
3
xx
.
12
3
手枪钻
台
2
0
xx
.
12
5.2.3 测量设备配置计划
序号
测量设备名称
分类
数量
使用特征
检定周期
1
钢卷尺
C
10
尺寸计量
12个月
2
游标卡尺
C
2
尺寸计量
12个月
3
磅秤
C
1
质量测量
12个月
4
力矩扳手
C
3
力矩测量
6个月
5
经纬仪
C
1
定位放线
12个月
6
水准仪
C
2
标高抄测
12个月
5.2.4
材料准备计划
周转工具名称
估计数量
提供方式
初次进场时间
钢管
10
000m
租赁
直角
扣件
40
00个
租赁
对接扣件
5
00个
租赁
旋转扣件
5
00个
租赁
安全平网
1000
m
2
购买
脚手板
100
0m
自制
密目网
2000
m
2
购买
木方
1
000方
租赁
三、
材料控制要求
1、
本工程钢管采用 φ48.0×3.0m 经过防锈处理的焊接钢管（Q235），其钢管材质检验方法应符合现行国家标准《金属拉伸试验方法（GB/T288）》的有关规定。凡钢管表面有凹凸状、疵点裂纹、变形和扭曲等现象一律不准使用。每根钢管的两端切口必须平直，表面应平滑，严禁有斜口、毛口、卷口等现象，应有产品质量合格证、钢管材料验收报告。钢管的长度应便于人工装拆和运输，不能太长或太短，立杆、斜杆、大横杆选用 4m 和 6m 长的钢管，小横杆选用 1.0～1.2m 长的钢管。剪刀撑刷红白相间油漆（间距 500mm），其余钢管统一刷黄色油漆。钢管质量要求应符合表 5.3-1 规定。
表 5.3-1 钢管质量要求
序号
项目
允许偏差
△
（mm）
检查工具
1
钢管尺寸
外径
±0.5
游标尺
壁厚
±0.36
2
钢管两端面切斜偏差
1.70
塞尺、拐角尺
3
钢管外表面锈蚀深度
≤0.18
游标尺
4
钢管弯曲
各种杆件钢管端部弯曲 L≤1.5m
≤5
/
立杆钢管弯曲
3m＜L≤4m
≤12
/
水平杆、斜杆的
钢管弯曲
L≤6.5m
≤30
钢板尺
2、扣件
扣件是钢管与钢管的连接，落地架使用的扣件分为三种：
1）
两钢管 90°交叉连接采用直角扣件；
2）
两钢管呈任意角度交叉连接采用旋转扣件；
3）
钢管与钢管接长采用对接扣件（剪刀撑除外）
）。
扣件应采用可锻铸铁制作，必须具有产品质量合格证、生产许可证和专业检测单位测试报告。
脚手架采用的扣件，在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm，当扣件夹紧钢管时，开口处的最小距离应不小于 5mm。
扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。螺母厚度采用 12～14mm。
3、脚手板
采用
钢笆
片。
钢笆
片四个角部用 10 号铁丝紧箍两道，要求必须绑扎牢固，作业层脚手板必须满铺。
4、安全网
应选用有本地认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的国标阻燃密目式安全网。密目式安全网规格 1.8*6m，网目密度不应低于 2000 目/100cm²，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。
旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。
密目式安全网的安装平面垂直于水平面，严禁作为安全平网使用。
密目式安全网技术要求应符合 GB5725-2009 的规定。
密目式安全网使用时应采用有足够强度的尼龙绳绑扎，不得使用铁丝捆绑。
密目式安全网必须为阻燃型
。
5、安全平网
安全平网使用直径 9mm 以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度不得小于 3m，网眼尺寸不大于 5cm，每张安全平网重量一般不宜超过 15kg。
水平设置时能承受不小于
1.6kN
的冲击荷载。
阻燃安全网必须具有阻燃性，其续燃、阻燃时间均不得大于 4s。
挡脚板
挡脚板高度不应小于180mm，可采用废旧竹胶板制作，外刷红白相间警戒色油漆，固定在安全网外侧，立杆内侧。挡脚板上如有孔眼，不应大于25mm。
图
5.3-1
挡脚板刷漆示意图
第六章 施工方法及工艺要求
一、
方案及技术参数
落地式外脚手架施工钢管扣件式双排落地脚手架具体设计参数如下：
施工段
脚手架形式
距外墙距
立杆纵距
立杆横距
步距
连墙件设置
剪刀撑设置
1#倒班楼
双排落地式
0.3m
1
.4m
0.9
m
1.
8
m
两步
两
跨
连续设置
2#生产车间-办公楼
双排落地式
0.3m
1
.5m
0.9
m
1.
8
m
两步
两
跨
连续设置
2#生产车间-主车间
双排落地式
0.3m
1
.5m
0.9
m
1.
8
m
两步
两
跨
连续设置
3#变配电室、4#五金备件库
双排落地式
0.3m
1
.5m
0.9
m
1.
8
m
两步
两
跨
连续设置
二、
施工工艺流程
1、
钢管立杆定位→安放底座→安装立杆（随即与纵向扫地杆扣紧）→安放横向扫地杆（与立杆、纵向扫地杆扣紧）→安装第一步纵向水平杆和横向水平杆→安装第二步纵向水平杆和横向水平杆→安装斜撑杆→加设剪刀撑→铺竹钢笆片→安装护身栏杆→挂设安全网→安装第三、四步纵向和横向水平杆→安装斜撑杆→加设剪刀撑→铺竹钢笆片→安装护身栏杆→挂设安全网。
2、底座处铺设木挑板及安放铸铁底座。连墙件采用钢管连接预埋钢管固定，与预埋件连接处采用双扣件，连墙件与内外立杆都连接；连墙件按两步两跨布置。首层架体施工时采用抛撑临时加固，待柱模板拆除后，外架与结构柱连接作为拉结点。地上结构每层预埋钢管。外架拉结层无可靠拉结点时采用内抛撑形式与结构进行连接。
3、脚手架垫层外侧设置排水沟，坡度3‰，每隔3
0
m设置集水井，通过水泵与雨水管网连通。排水沟采用D
N300
波纹管剖成两半，埋入灰土回填层中，排水沟做法如下图。
4
、脚手管垂直运输采用塔吊或汽车吊，每次吊运仅吊运一种长度规格的钢管，扣件吊运时扣件放在底面和周围四面封闭的吊箱内吊运。钢管、扣件吊运到楼面上，禁止直接放在外脚手架架体上。
三、
搭设要求
1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
2、每搭完一步脚手架后，应按标准规定校正步距、纵距、横距及立杆的垂直度。
3、底座安放应符合下列规定：
（1）底座、垫板均应准确地放在定位线上；
（2）垫板采用长度不少于2跨、厚度不小于50mm的木垫板。
4、立杆搭设应符合下列规定：
（1）相邻立杆的对接扣件不得在同步内；
（2）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
（3）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；
（4）顶层立杆搭接长度不应小于1m。
（5）落地式脚手架搭设范围为从地下室底板至三层顶板，搭设高度为
17
m。
（6）
脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。靠高跨上方的立杆轴线到底跨的距离不应小于500mm。
图6.3-2
纵横扫地杆构造
5、纵向水平杆搭设应符合下列规定：
（1）纵向水平杆设置在立杆内侧，其长度不小于3跨，即选用的作为纵向水平杆的钢管不得短于4.5米。
（2）纵向水平杆接长必须采用对接扣件连接。对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
图6
.3
-3
纵向水平杆接头布置图
（3）使用木跳板做脚手板，纵向水平杆采用直角扣件固定在横向水平杆下。
（4）纵向水平杆应四周交圈，用直角扣件与内外立杆固定。
6、横向水平杆搭设应符合下列规定：
主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于500mm。靠墙一段的外伸长度不应大于500mm。
7、剪刀撑搭设应符合下列规定：
该工程选用单杆通长剪刀撑，剪刀撑随立杆、纵横向水平杆同步搭设。剪刀撑按宽度不小于4跨且不小于6m设置，斜杆与水平面的夹角在45°和60°之间。斜杆相交处处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣接点。所有固定距主接点距离不大于15
0
mm。
剪刀撑的杆件连接采用搭接，搭接长度≥100cm，并用不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥10cm。
横向斜撑由底至顶呈“之”字型，在里、外排脚手架之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。
图6.3-4 脚手架剪刀撑搭设示意图
图6.3-5 脚手架局部节点示意图
8、围护应符合下列规定：
脚手架外围用密眼安全网进行全封闭施工，安全网要与脚手架绑扎牢固。密目网采用1.8×6.0米的规格，用网绳绑扎在大横杆外立面里侧，作业层网应高于操作平台1.2米，并在作业层下面设置一道平网。在二层设置第一道平网，每层下面必须设平网。
9、扣件安装应符合下列规定：
（1）扣件规格必须与钢管外径相同；
（2）螺栓拧紧扭力矩不应小于40N·m且不应大于65·m；
（3）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；
（4）对接扣件开口应朝上或朝内；
（5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
10、作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：
（1）栏杆和挡脚板均应搭设在外立杆的内侧；
（2）上栏杆上皮高度应为1.2m；
（3）挡脚板高度不应小于180mm；
（4）中栏杆应居中设置。
11、脚手板的铺设应符合下列规定：
（1）脚手板应铺满、铺稳。
（2）在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；
12、连墙件设置应符合下列规定：
采用刚性连接，采用在梁内预埋短钢管（至少长350mm...
卤制肉制品及副产品加工项目落地式脚手架施工投标方案.docx
