国际文化展示交流中心落地式脚手架施工投标方案.docx

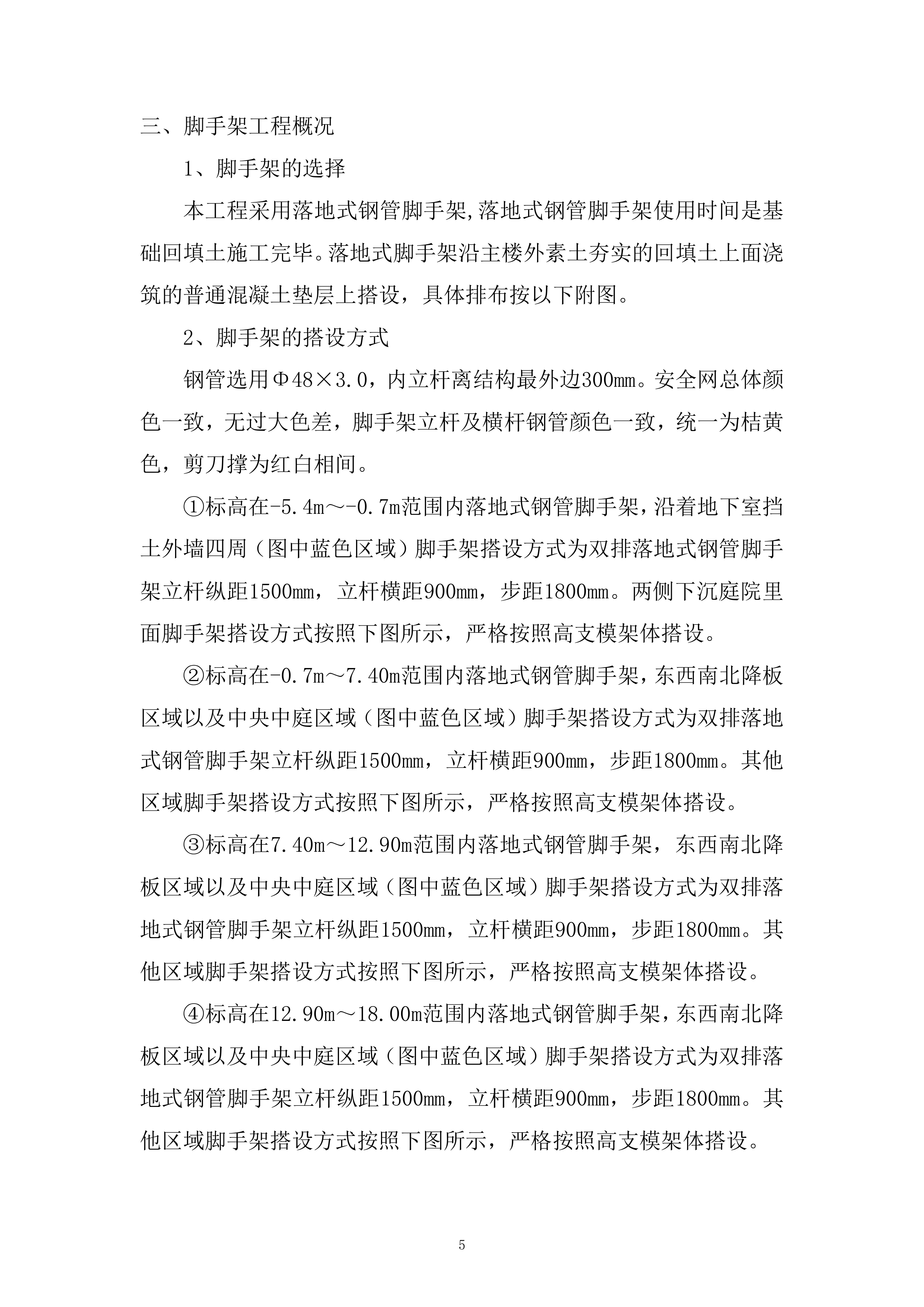

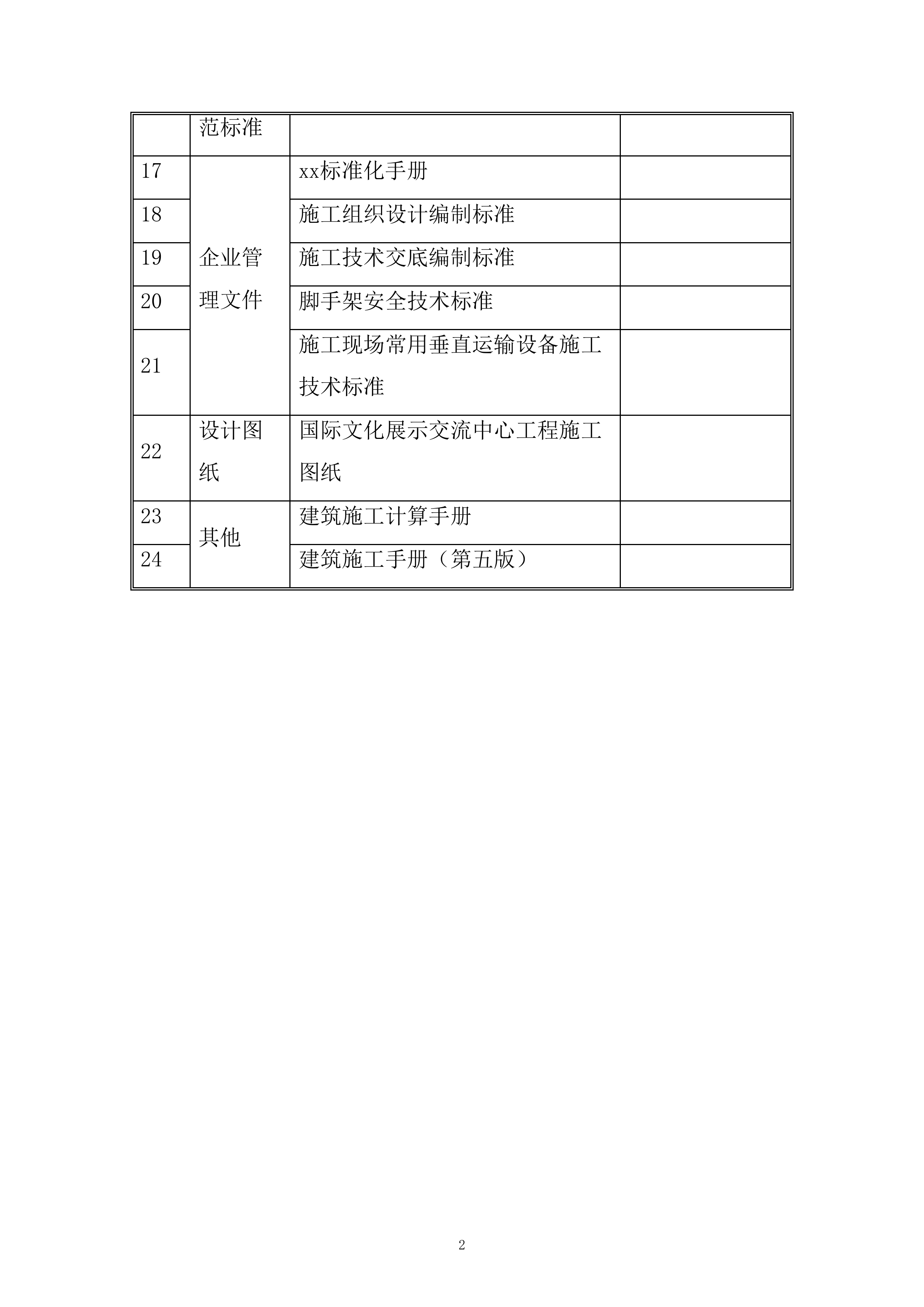

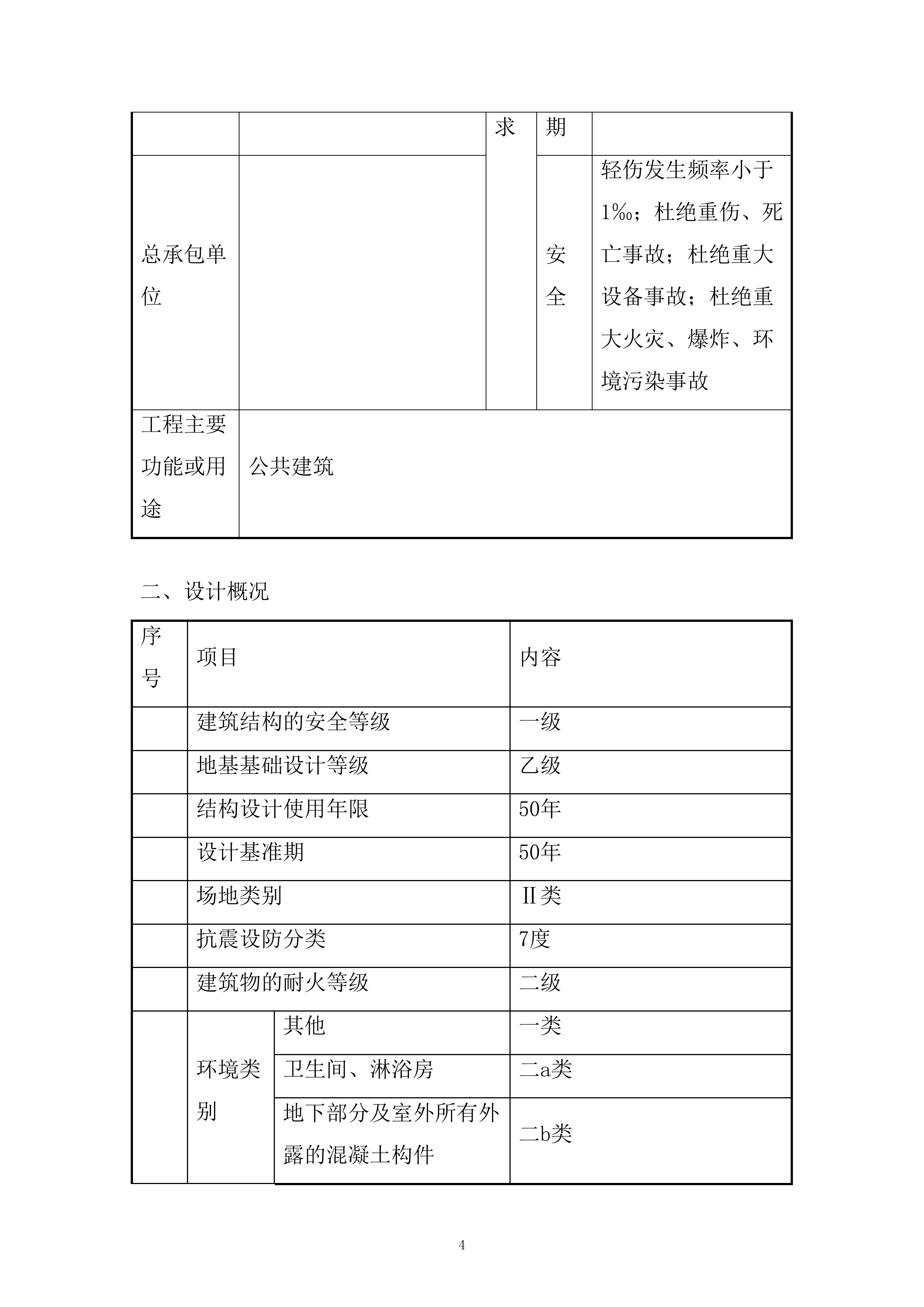

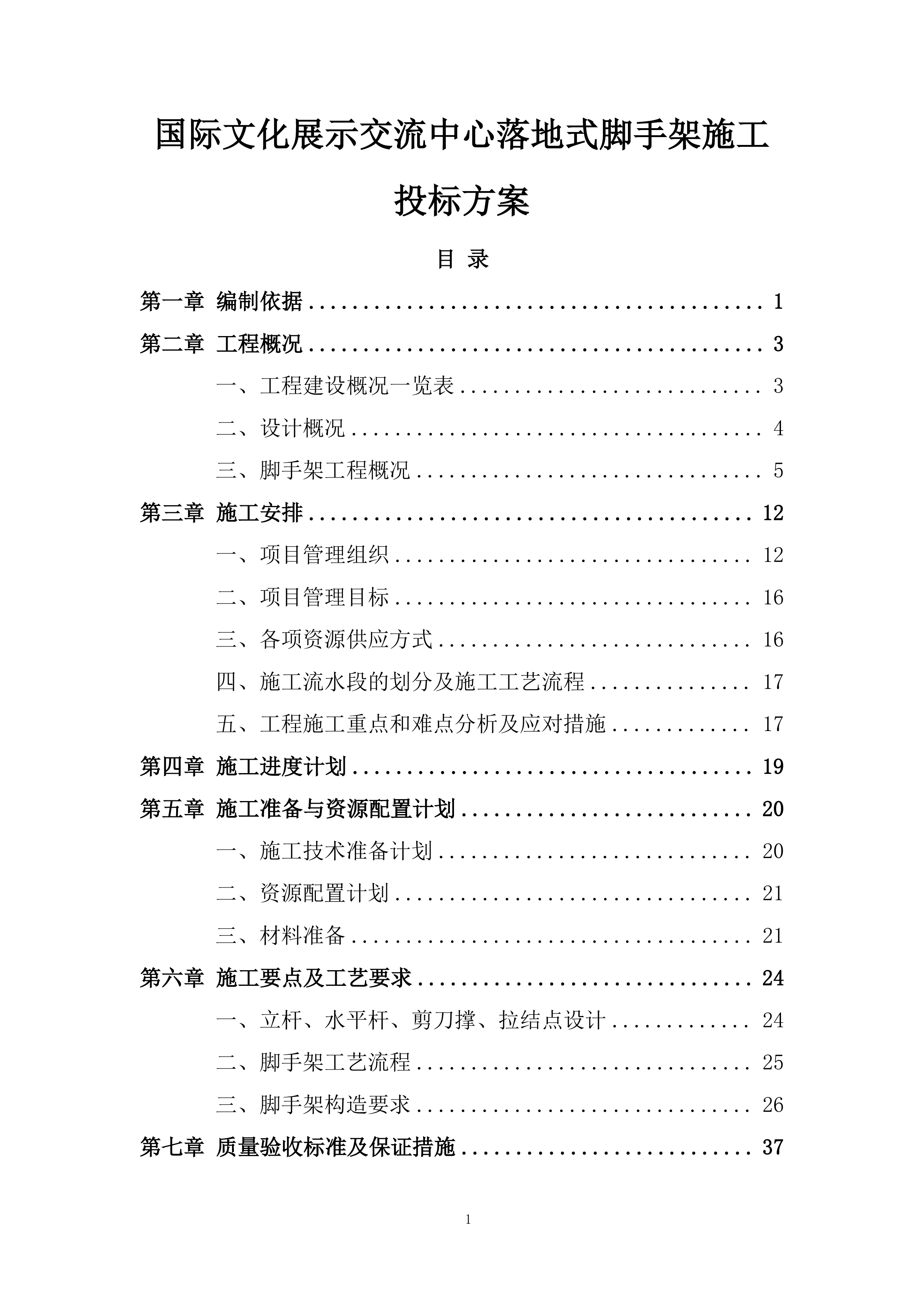

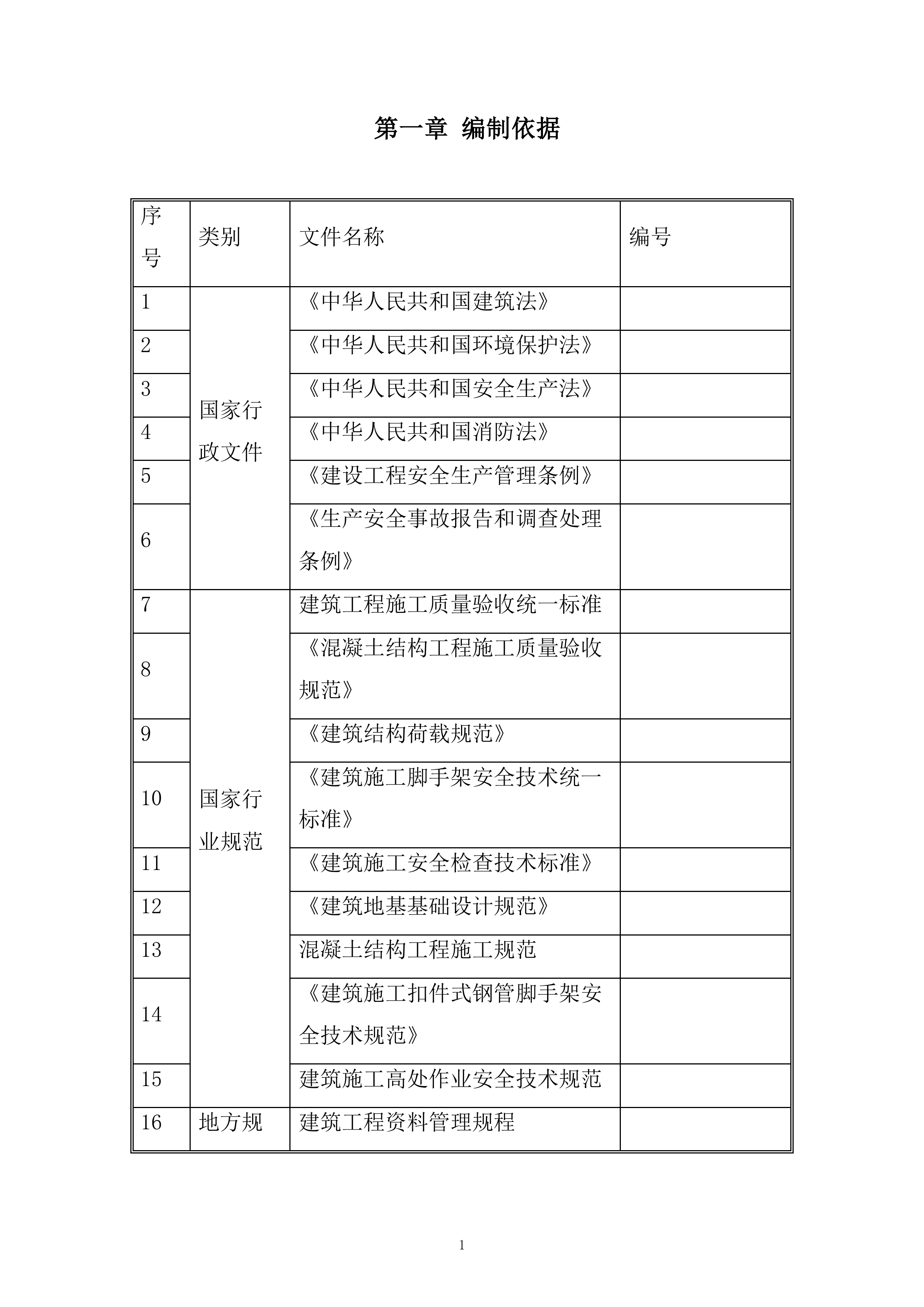

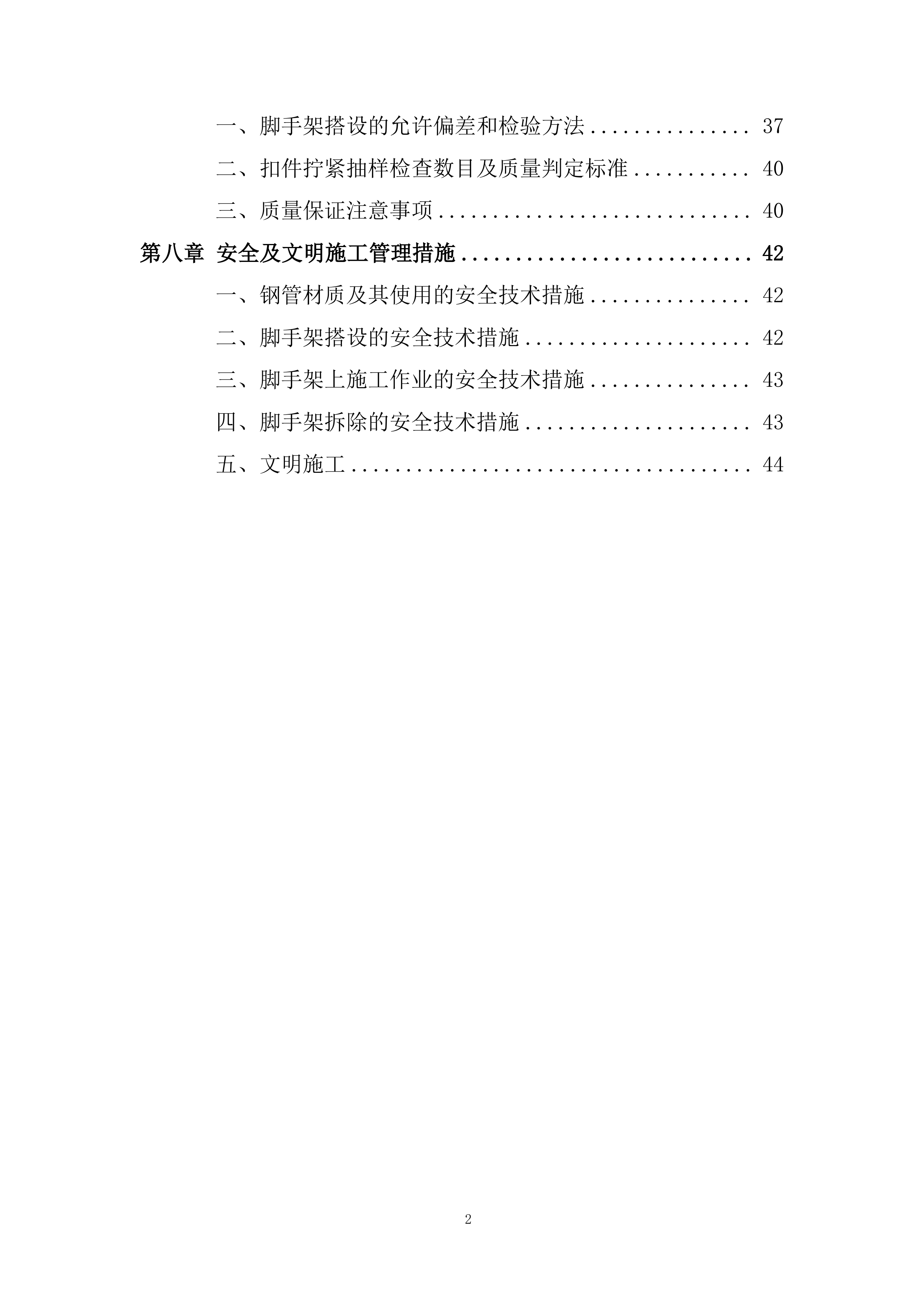

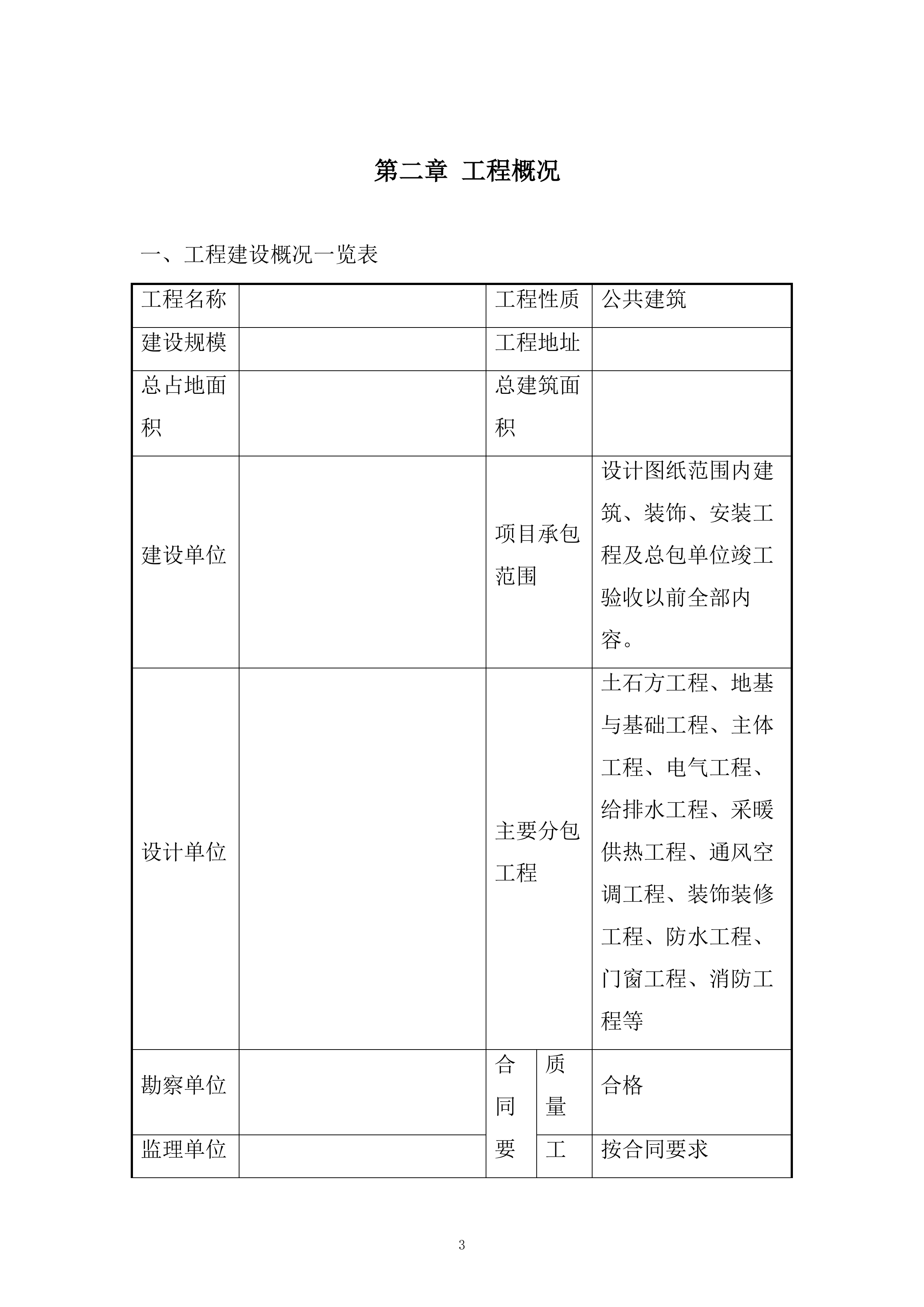

国际文化展示交流中心落地式脚手架 施工 投标 方案 目 录 第一章 编制依据 1 第二章 工程概况 3 一、 工程建设概况一览表 3 二、 设计概况 4 三、 脚手架工程概况 5 第三章 施工安排 12 一、 项目管理组织 12 二、 项目管理目标 16 三、 各项资源供应方式 16 四、 施工流水段的划分及施工工艺流程 17 五、 工程施工重点和难点分析及应对措施 17 第四章 施工进度计划 19 第五章 施工准备与资源配置计划 20 一、 施工技术准备计划 20 二、 资源配置计划 21 三、 材料准备 21 第六章 施工要点及工艺要求 24 一、 立杆、水平杆、剪刀撑、拉结点设计 24 二、 脚手架工艺流程 25 三、 脚手架构造要求 26 第七章 质量验收标准及保证措施 37 一、 脚手架搭设的允许偏差和检验方法 37 二、 扣件拧紧抽样检查数目及质量判定标准 40 三、 质量保证注意事项 40 第八章 安全及文明施工管理措施 42 一、 钢管材质及其使用的安全技术措施 42 二、 脚手架搭设的安全技术措施 42 三、 脚手架上施工作业的安全技术措施 43 四、 脚手架拆除的安全技术措施 43 五、 文明施工 44 第一章 编制依据 序号 类别 文件名称 编号 1 国家行政文件 《中华人民共和国建筑法》 2 《中华人民共和国环境保护法》 3 《中华人民共和国安全生产法》 4 《中华人民共和国消防法》 5 《建设工程安全生产管理条例》 6 《生产安全事故报告和调查处理条例》 7 国家行业 规范 建筑工程施工质量验收统一标准 8 《混凝土结构工程施工质量验收规范》 9 《建筑结构荷载规范》 10 《 建筑施工脚手架安全技术统一标准 》 11 《建筑施工安全检查技术标准》 12 《建筑地基基础设计规范》 13 混凝土结构工程施工规范 14 《建筑施工扣件式钢管脚手架安全技术规范》 15 建筑施工高处作业安全技术规范 16 地方规范标准 建筑工程资料管理规程 1 7 企业管理文件 xx 标准化手册 1 8 施工组织设计编制标准 19 施工技术交底编制标准 2 0 脚手架安全技术标准 2 1 施工现场常用垂直运输设备施工技术标准 2 2 设计图纸 国际文化展示交流中心工程施工 图纸 2 3 其他 建筑施工计算手册 2 4 建筑施工手册（第五版） 第二章 工程概况 一、 工程建设概况一览表 工程名称 工程性质 公共建筑 建设规模 工程地址 总占地面积 总建筑面积 建设单位 项目承包范围 设计图纸范围内建筑、装饰、安装工程及总包单位竣工验收以前全部内容。 设计单位 主要分包工程 土石方工程、地基与基础工程、主体工程、电气工程、给排水工程、采暖供热工程、通风空调工程、装饰装修工程、防水工程、门窗工程、消防工程等 勘察单位 合同要求 质量 合格 监理单位 工期 按合同要求 总承包单位 安全 轻伤发生频率小于1‰；杜绝重伤、死亡事故；杜绝重大设备事故；杜绝重大火灾、爆炸、环境污染事故 工程主要功能或用途 公共建筑 二、 设计概况 序号 项目 内容 建筑结构的安全等级 一 级 地基基础设计等级 乙 级 结构设计使用年限 50年 设计基准期 50年 场地类别 Ⅱ类 抗震设防分类 7度 建筑物的耐火等级 二级 环境类别 其他 一类 卫生间 、 淋浴房 二a类 地下部分及室外所有外露的混凝土构件 二b类 三、 脚手架工程概况 1、脚手架的选择 本工程采用落地式钢管脚手架,落地式 钢管 脚手架使用时间 是基础回填土施工 完毕。落地式脚手架沿主楼外 素土夯实的回填土上面浇筑的普通混凝土垫层上 搭设， 具体排布按以下附图 。 2、脚手架的搭设方式 钢管选用Φ48× 3.0 ，内立杆离结构最外边300mm。安全网总体颜色一致，无过大色差，脚手架立杆及横杆钢管颜色一致，统一为桔黄色，剪刀撑为红白相间。 ①标高在-5.4m～-0.7m范围内落地式钢管脚手架，沿着地下室挡土外墙四周（图中蓝色区域）脚手架搭设方式为双排落地式钢管脚手架 立杆纵距1 5 00mm， 立杆 横距 9 00mm，步距1 8 00mm。 两侧下沉庭院里面脚手架搭设方式按照下图所示，严格按照高支模架体搭设。 ②标高在-0.7m～7.40m范围内落地式钢管脚手架，东西南北降板区域以及中央中庭区域（图中蓝色区域）脚手架搭设方式为双排落地式钢管脚手架 立杆纵距1 5 00mm， 立杆 横距 9 00mm，步距1 8 00mm 。 其他区域脚手架搭设方式按照下图所示，严格按照高支模架体搭设。 ③标高在7.40m～12.90m范围内落地式钢管脚手架，东西南北降板区域以及中央中庭区域（图中蓝色区域）脚手架搭设方式为双排落地式钢管脚手架 立杆纵距1 5 00mm， 立杆 横距 9 00mm，步距1 8 00mm 。 其他区域脚手架搭设方式按照下图所示，严格按照高支模架体搭设。 ④标高在12.90m～18.00m范围内落地式钢管脚手架，东西南北降板区域以及中央中庭区域（图中蓝色区域）脚手架搭设方式为双排落地式钢管脚手架 立杆纵距1 5 00mm， 立杆 横距 9 00mm，步距1 8 00mm 。 其他区域脚手架搭设方式按照下图所示，严格按照高支模架体搭设。 ⑤标高在18.00m～19.50m范围内落地式钢管脚手架，东西南北降板区域以及中央中庭区域（图中蓝色区域）脚手架搭设方式为双排落地式钢管脚手架 立杆纵距1 5 00mm， 立杆 横距 9 00mm，步距1 8 00mm 。 其他区域脚手架搭设方式按照下图所示，严格 按照高支模架体搭设。 第三章 施工安排 一、 项目管理组织 序号 岗位名称 姓名 职称 职责和权限 1 项目经理 高级工程师 1、对项目的质量、安全、成本、进度等全面负责。 2、明确项目的各项管理目标并分解落实。 3、明确项目管理机构组织形式，参与配置项目其他管理人员，明确相关人员的职责和权限。负责对项目管理人员的考核考评工作。 4、组织项目管理和产品实现过程的策划。如：项目管理策划的落实与实施计划编制和实施、施工组织设计、关键施工方案、总平面组织、总计划等。 5、全面负责项目过程管理，保证完成项目各项管理目标。 6、协调好与工程有关的各方关系，并有效沟通。 2 总工 工程师 1、协助项目经理工作，分管深化设计部、技术质量部，负责施工总包项目部的深化设计和技术质量工作。 2、审核各专业分包的施工组织设计与施工方案，并协调解决各分包之间的技术问题。 3、组织对本项目的关键技术难题进行科技攻关，负责新技术、新材料、新设备、新工艺的推广应用工作，确保工程施工顺利进行。 4、及时组织技术人员解决工程施工中的技术问题并负责各专业之间的技术质量管理与协调。 3 生产 经理 工程师 1、直接领导土建工程部。 2、对工程的施工生产、进度计划、现场总平面协调及管理全面负责，确保工程施工顺利进行。 3、对土建施工与其他各专业分包之间的施工生产进行协调。 4、负责各专业管理人员、施工日常工作的落实及时解决施工中出现的各种问题。并负责各个施工段的所有协调工作。 4 商务经理 助理工程师 1、协助项目经理进行工作，并根据项目部的工作分工，具体负责物资设备采购和合同商务管理工作。 2、在项目经理的领导下，对项目预算、合约、物资设备采购及成本管理进行策划指导。 3、负责施工现场的各种物资资源管理。 4、负责监督物资材料设备的报验、检验管理工作。 5、监督各分包商的履约情况，控制工程造价和工程进度款的支付情况，确保投资控制目标的实现。 6、对分管的工作负责，及时向项目经理汇报工作进展情况，对存在的问题及时解决，必要时，应先向项目经理汇报。 5 工程部 土建施工员 助理 工程师 1、对现场的计划执行与落实、资格的落实进行管理。 2、协助项目经理、生产经理对施工现场管理。 3、负责现场安全质量问题的整改落实并及时向生产经理或项目经理反馈。 4、参与产品实现策划，现场进行专业技术交底。按分工做好相关文件和记录的控制。 5、按照分工负责项目危险源与环境因素的管理、分管专业的施工生产调度与协调；分管专业的安全与环境管理工作。 6、现场绿色施工实施。 7、编制材料计划，审核分包单位材料计划。 6 机电安装部 安装 施工员 工程师 1、负责电气、弱电专业进度、质量控制。 2、负责电气专业的现场协调工作。 3、负责进场材料的检查。 1、负责给排水、暖通专业进度、质量控制。 2、负责给排水、暖通专业的现场协调工作。 3、负责进场材料的检查。 7 安全部 安全员 助理 工程师 1、负责组织安全检查，对接地方监管部门。 2、组织项目的职业健康安全和环境管理教育。 3、参与项目危险源辨识、风险评价与控制策划，参与环境因素的识别与评价；落实CI管理。 8 物资部 物资经理 助理 工程师 1、负责工程项目的物资控制，包括经上级授权对物资供应商进行评价、实施招标采购、做好进场物资的验证和记录、物资保管、标识等。 2、负责顾客提供物资的控制。 3、监督检查分包商自行采购物资。 二、 项目管理目标 序号 管理内容 管理目标 1 工期管理目标 计划开工时间 xx 年 10 月 15 日 计划竣工时间 xx 年 3 月 22 日 总工期 168 天 2 质量管理目标 合格 3 安全生产文明施工管理目标 轻伤发生频率小于1‰；杜绝重伤、死亡事故；杜绝重大设备事故；杜绝重大火灾、爆炸、环境污染事故 4 环境管理目标 按照《绿色建筑评价标准》（GB/T50378-2014）进行施工管理，严格落实绿建三星设计要求。 三、 各项资源供应方式 1、劳务资源安排一览表 施工项目名称 专业施工队 名称 资质要求 开始施工时间 脚手架施工工期 分包方式 分包商 选择方式 责任人 落地式脚手架搭设 2、施工周转工具采购供应安排一览表 周转工具名称 估计数量 提供方式 要求进场时间 计划出场时间 责任人 钢管 8 00t 分包自有 木跳板 48 00m2 分包自有 安全网 30 000m2 采购 四、 施工流水段的划分及施工工艺流程 施工流水段划分 分为四个施工流水段，东侧、西侧、南侧、北侧各自为一个流水段，四个施工流水段同时进行。 施工工艺流程 基层加固垫实→铺设垫板→弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆、并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第一道拉杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步横杆扣紧（与结构柱拉接后拆除）→安第三、第四步大横杆和小横杆→安装第二道拉杆→接长立杆→逐层安装各步大横杆和小横杆→加设剪刀撑→铺设脚手板→挂安全网并在作业面搭设护身栏杆。 五、 工程施工重点和难点分析及应对措施 序号 重点和难点 具体分析 应对措施 责任人 1 外脚手架堆料问题 施工过程中队伍为了施工方案将物料堆放在外架上 施工方案交底时告诉施工队伍外架严禁堆料，并在施工过程中监督队伍严禁将物料堆放在外架上， 2 外墙模板与外架连接 施工队伍在支模过程中，为了施工方便会将外架模板与外脚手架进行连接 在验收外墙模板时，检查现场是否存在模板与外架进行连接，并对此种情况进行制止。 3 连墙件 在主体结构施工过程中，施工队伍可能存在外架拉结点预埋件漏埋现象 在主体结构施工过程中，检查结构中是否按外架方案要求两步 一 跨进行预留拉结点 第四章 施工进度计划 落地脚手架工程计划从 xx 年 10 月 15 日开始施工， xx 年 3 月 15 日施工完成。 第五章 施工准备与资源配置计划 一、 施工技术准备计划 表5.1-1 技术文件准备计划一览表 序号 文件名称 文件编号 配备数量 持有人 1 建筑、结构施工图 2 建筑施工模板安全技术规范 3 建筑施工扣件式钢管脚手架安全技术规范 4 混凝土结构工程施工规范 5 混凝土结构工程质量验收规范 6 建筑工程施工质量统一验收标准 7 建筑结构荷载规范 8 建筑施工高处作业安全技术规范 9 建筑施工安全检查技术标准 10 建筑施工计算手册 11 钢管扣件式模板垂直支撑系统安全技术规程 12 建筑施工手册（第五版） 13 施工组织设计 表5.1-2 施工方案编制计划表 序号 施工方案名称 编制单位 负责人 审批 完成时间 1 落地 式 脚手架施工方案 项目部 程勇 梁斌 xx . 10 . 15 二、 资源配置计划 1）劳动力配置计划 序号 专业工种 劳动量（工日） 需要量计划（工日） 责任人 xx 年 1 2 3 4 5 6 7 8 9 10 11 12 1 架子工 120 30 30 30 30 三、 材料准备 钢管 结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架采用扣件式钢管脚手架，钢管采用现行国家标准《直缝电焊钢管》(GB/T13793)中规定的Φ48× 3.0 普通钢管。脚手钢管质量要符合现行国家标准《碳素结构钢》(GB/T700)中235-A级钢的规定。新旧钢管的尺寸、表面质量和外形应符合以下规定： 1、新钢管的检查符合下列规定 1) 应有产品质量合格证； 2) 应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB/T228)的有关规定； 3) 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道； 4) 钢管的外径、壁厚、端面等偏差，应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中表8.1.5的规定； 5) 钢管必须涂防锈漆。 2、旧钢管的检查符合下列规定 1) 表面锈蚀深度不得大于0.50mm。锈蚀检查每年一次，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值不得使用； 2) 钢管弯曲各种杆件端部1500mm范围以内，弯曲值不得大于5mm；立杆钢管弯曲挠度值当3m＜L≤4m时不大于12mm，当4m＜L≤6m时不大于20mm；水平杆、斜杆的钢管弯曲挠度不得大于30mm。 3、属于下列情形的钢管严禁入场： 1) 钢管表面有裂缝的； 2) 钢管有孔洞的； 3) 钢管表面压痕深度大于0.5mm的； 4) 钢管内外表面锈蚀深度大于0.5mm的。 扣件 扣件用机械性能不低于《KT33-81》要求的可锻铸铁制造的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。新扣件要具有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，要按现行国家标准《钢管脚手架扣件》(GB15831)的规定抽样检测；旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新旧扣件施工前均进行防锈处理。扣件夹紧钢管时，开口处的最小距离＞5mm。 脚手板 脚手板采用木制脚手板，应使用厚度不小于50mm的木板，板宽200～300mm，尺寸为4000mm×（200～300）mm×50mm，两端使用10～14号镀锌钢丝捆紧。禁止使用有扭纹、破裂和横透疖的木板。 挡脚板 挡脚板：180mm高，油漆图条的倾角为45°，颜色为红、白相间，材料为木板，设置在作业层面四周。挡脚板上如有孔眼，不应大于25mm，挡脚板下边缘与脚手板的空隙不应大于10mm。详细做法见下图： 安全密目网 选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。密目式安全网宽（高）度1.8m，网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。密目网的安装平面垂直于水平面，严禁作为安全平网使用 ， 密目式安全立网纵、横方向的续燃及阴燃时间均不应大于4s 。 安全平网 1、安全网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度不得小于3m，网眼尺寸不大于50mm，每张安全网重量一般不宜超过15kg。 2、水平设置时能承受不小于1.6kN的冲击荷载。密目式安全立网技术要求应符合GB 16909-97的规定 第六章 施工要点及工艺要求 一、 立杆、水平杆、剪刀撑、拉结点设计 1、立杆：采用单立杆，纵距1 5 00mm， 横距900mm， 步距1 8 00mm。内立杆离结构最外边300mm。 高支模区域严格按照高支模架体排布图进行搭设，不得随意更改搭设方案。 现场采用4m及6m钢管搭设。 2、纵向水平杆：步距1 8 00mm，接头处连接用对接扣件，与立杆连接用直角扣件。 3、横向水平杆：在立杆中间加设一道，主节点处与立杆连接，其余与大横杆连接用直角扣件。 4、剪刀撑：在整个外脚手架外侧沿长度与高度方向上连续设置。 5、横向斜撑：在同一节间由底层至顶层呈之字形连续布置，除拐角设置处，中间每隔6跨设置一道横向斜撑。 6、脚手板：作业层脚手板必须铺满、铺稳。脚手板的外伸长度应取130mm～150mm，两块脚手板外伸长度的和不应大于300mm，脚手板的两端应固定于支撑杆件上。 7、挡脚板：脚手架搭设时每步的脚手架外侧均设180mm高的挡脚板。 8、安全网：脚手架外立杆里侧挂密目安全网封闭施工。 9、底座：落地式脚手架均坐落在 平整结实的基底土 上。立杆底部满铺跳板，跳板尺寸为4000mm×（200～300）mm×50mm（长×宽×厚），在地面不平的区域，当无法铺设通长的跳板时可在立杆下垫短木板。 二、 脚手架工艺流程 脚手架搭设的施工工艺流程 基层加固垫实→铺设垫板→弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆、并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第一道拉杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步横杆扣紧（与结构柱拉接后拆除）→安第三、第四步大横杆和小横杆→安装第二道拉杆→接长立杆→逐层安装各步大横杆和小横杆→加设剪刀撑→铺设脚手板→挂安全网并在作业面搭设护身栏杆。 脚手架拆除的施工工艺流程 拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为安全网→栏杆→脚手板→剪刀撑→小横杆→立杆）。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连墙件。 不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。 拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆除连墙件。 三、 脚手架构造要求 纵向水平杆（大横杆） 1、纵向水平杆设置在立杆内侧，其长度不小于3跨，即选用的作为纵向水平杆的钢管不得短于4.5米。纵向水平杆置于横向水平杆之下(起步杆则相反)，立杆的内侧，用直角扣件与立杆扣紧。 2、纵向水平杆接长采用对接扣件连接。对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。 3、采用木脚手板，纵向水平杆要采用直角扣件固定在横向水平杆上，并等间距设置，间距不应大于400mm。 4、纵向水平杆之间应增设填芯杆，两根填芯杆之间距离不超过300mm。 5、为安全起见，外架两纵向水平杆之间加设两道间距600mm的纵向水平杆。 横向水平杆（小横杆） 1、每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点不大于150mm。横向水平杆伸出外排纵向水平杆、里排纵向水平杆边缘距离不小于100mm。 2、上下层横向水平杆在立杆处错开布置，同层的相邻横向水平杆在立杆处相向布置。 3、作业层上的非主节点处的横向水平杆，根据支撑脚手板的需要等间距设置，间距为立杆间距的一半，采用直角扣件扣紧在纵向水平杆上。 4、脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。 立杆 1、脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。 2、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。 3、立杆与纵向水平杆采用直角扣件连接。接头交错布置，两个相邻立杆接头避免出现在同步同跨内，并且在高度方向至少错开500mm；各接头中心距主节点的距离不大于步距的1/3（本工程取500mm）。 4、立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。 5、立杆底部满铺跳板，跳板为4000mm×（200～300）mm×50mm（长×宽×厚）的木板。 4 脚手架搭设的详见“脚手架搭设大样图” 脚手板 1、作业层脚手板必须铺满、铺稳，离开墙面120-150mm。 2、两端设直径为4mm的镀锌钢丝箍两道。脚手板设置在至少三根横向水平杆上，并在两端8cm处用直径14号镀锌钢丝箍绕2～3 圈固定。 3、脚手板应平铺、满铺、铺稳，接缝处设两根横向水平杆，各杆距离接缝的距离均不大于150mm。靠墙一侧的脚手板距离结构墙的距离不大于150mm。 4、在作业层下部加设 两 道水平兜网，首层满铺一层脚手板，并设置安全网及防护栏杆。 施工层下每隔10m应用安全网封闭。 剪刀撑 1、每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°～60°之间。 2、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置，中间各道剪刀撑之间的净距不大于15m ， 本工程剪刀撑之间可有净距，但不应大于15m 。 如下图所示： 3、剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离≥100mm。 4、剪刀撑斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在横向水平杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加3个节点。所有固定点距主节点距离不大于150mm； 5、剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离≤150mm。 6、开口型双排 脚手架 的两端均必须设置 横向斜撑 。 7、开口型脚手架的两端必须设置 连墙件 ，连墙件的垂直间距不应大于建筑物的层高，且不应大于4m。 8、剪刀撑应 在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置，中间各道剪刀撑之间的净距不大于15m 。 扫地杆 纵向扫地杆采用直角扣件固定在距离底座上皮200mm的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 连墙件 1、连墙件数量的设置除应满足规范计算要求外，尚应符合下表的规定。 连墙件布置最大间距 注：h——步距；la——纵距。 2、连墙件的布置应符合下列规定： 1）宜靠近主节点设置，偏离主节点的距离不应大于300mm； 2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定； 3）宜优先采用菱形布置，也可采用方形、矩形布置； 3、宜采用刚性连墙件与建筑物可靠连接，严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。 4、连墙件的构造应符合下列规定：...
