公园亮化施工组织设计项目方案（44页）.docx

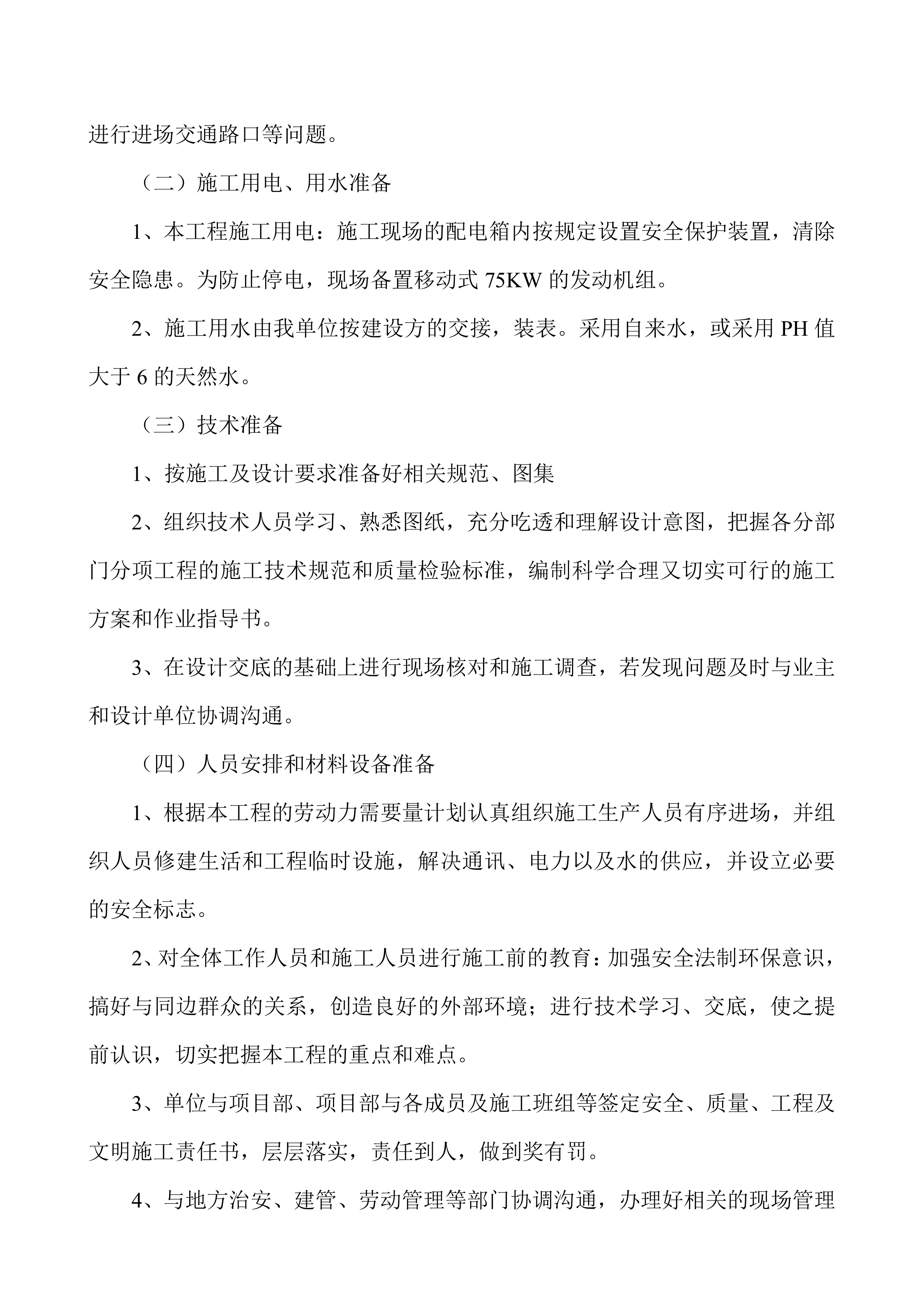

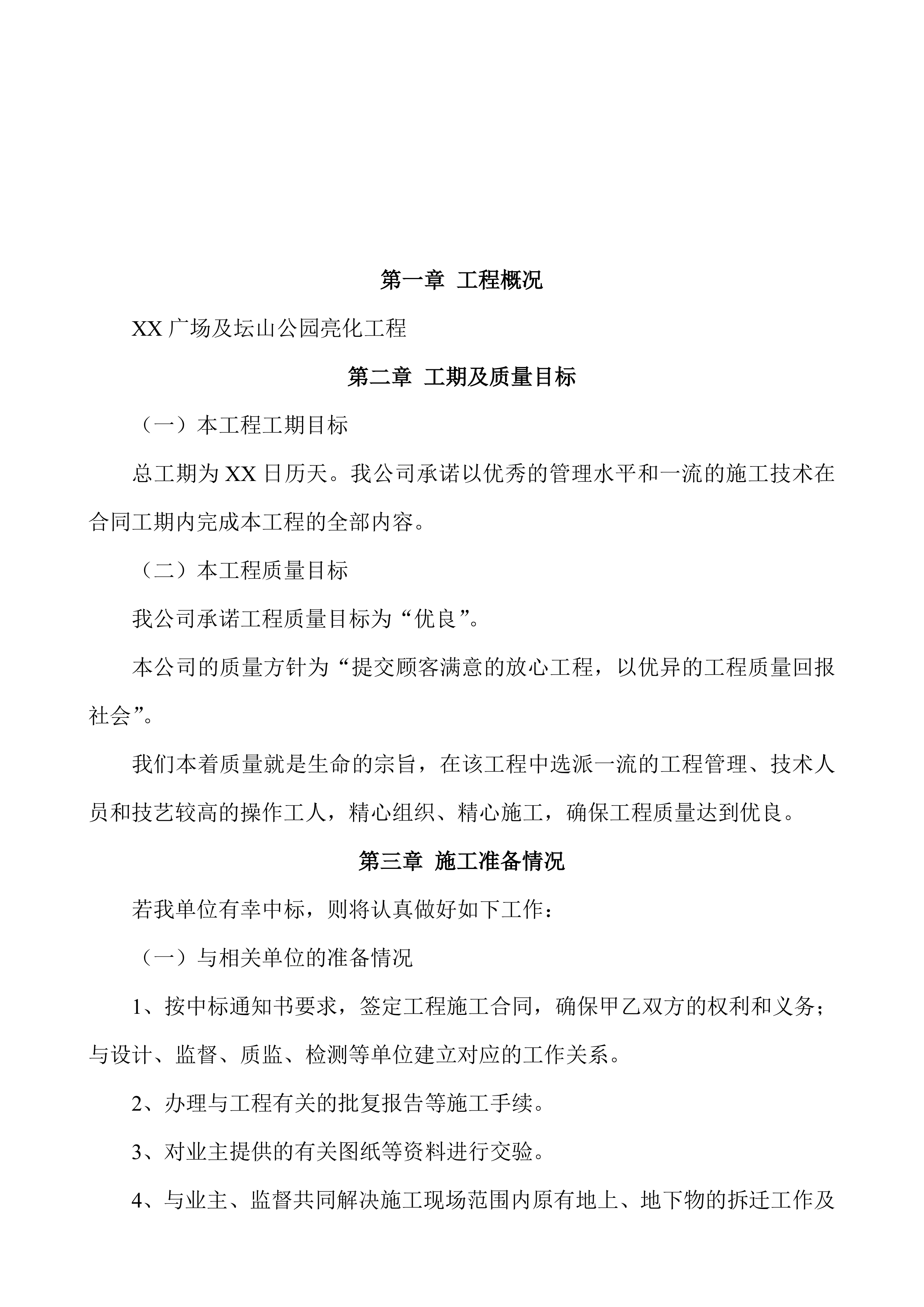

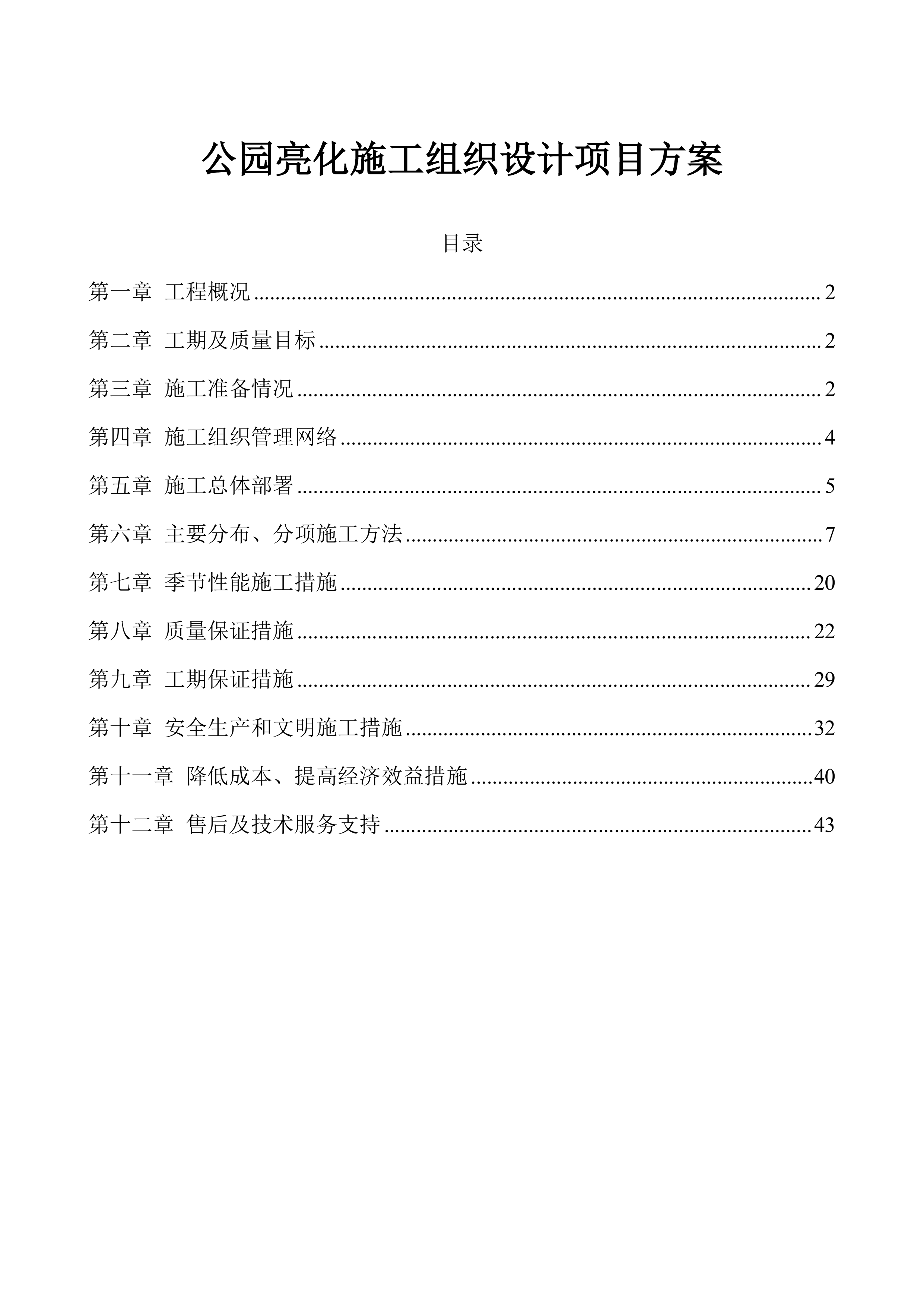

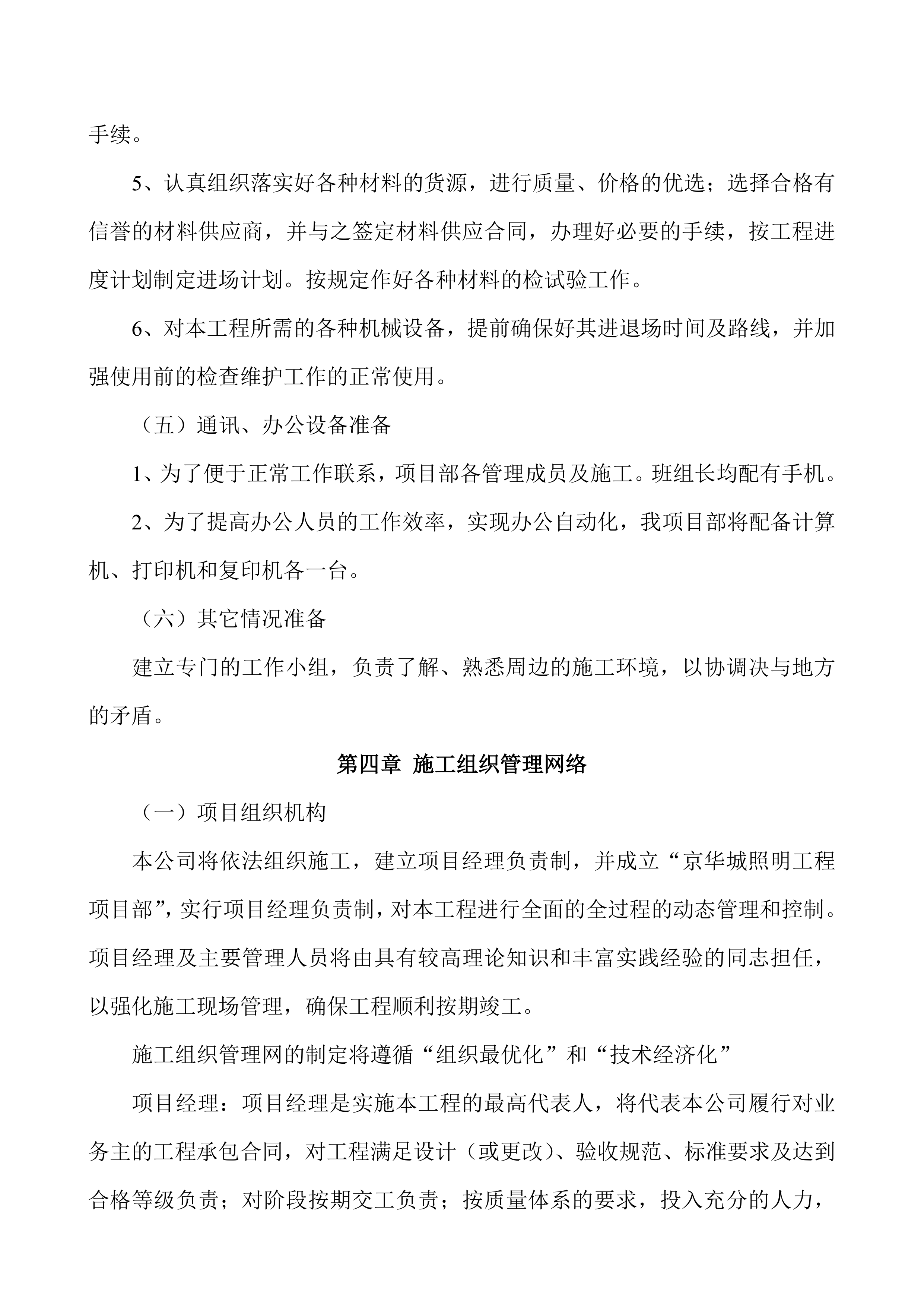

公园亮化施工组织设计 项目 方案 目录 第一章 工程概况 2 第二章 工期及质量目标 2 第三章 施工准备情况 2 第四章 施工组织管理网络 4 第五章 施工总体部署 5 第六章 主要分布、分项施工方法 7 第七章 季节性能施工措施 20 第八章 质量保证措施 22 第九章 工期保证措施 29 第十章 安全生产和文明施工措施 32 第十一章 降低成本、提高经济效益措施 40 第十二章 售后及技术服务支持 43 第一章 工程概况 XX 广场及坛山公园亮化工程 第二章 工期及质量目标 （一）本工程工期目标 总工期为 XX 日历天。我公司承诺以优秀的管理水平和一流的施工技术在合同工期内完成本工程的全部内容。 （二）本工程质量目标 我公司承诺工程质量目标为“优良”。 本公司的质量方针为“提交顾客满意的放心工程，以优异的工程质量回报社会”。 我们本着质量就是生命的宗旨，在该工程中选派一流的工程管理、技术人员和技艺较高的操作工人，精心组织、精心施工，确保工程质量达到优良。 第三章 施工准备情况 若我单位有幸中标，则将认真做好如下工作： （一）与相关单位的准备情况 1、按中标通知书要求，签定工程施工合同，确保甲乙双方的权利和义务；与设计、监督、质监、检测等单位建立对应的工作关系。 2、办理与工程有关的批复报告等施工手续。 3、对业主提供的有关图纸等资料进行交验。 4、与业主、监督共同解决施工现场范围内原有地上、地下物的拆迁工作及进行进场交通路口等问题。 （二）施工用电、用水准备 1、本工程施工用电：施工现场的配电箱内按规定设置安全保护装置，清除安全隐患。为防止停电，现场备置移动式75KW的发动机组。 2、施工用水由我单位按建设方的交接，装表。采用自来水，或采用PH值大于6的天然水。 （三）技术准备 1、按施工及设计要求准备好相关规范、图集 2、组织技术人员学习、熟悉图纸，充分吃透和理解设计意图，把握各分部门分项工程的施工技术规范和质量检验标准，编制科学合理又切实可行的施工方案和作业指导书。 3、在设计交底的基础上进行现场核对和施工调查，若发现问题及时与业主和设计单位协调沟通。 （四）人员安排和材料设备准备 1、根据本工程的劳动力需要量计划认真组织施工生产人员有序进场，并组织人员修建生活和工程临时设施，解决通讯、电力以及水的供应，并设立必要的安全标志。 2、对全体工作人员和施工人员进行施工前的教育：加强安全法制环保意识，搞好与同边群众的关系，创造良好的外部环境；进行技术学习、交底，使之提前认识，切实把握本工程的重点和难点。 3、单位与项目部、项目部与各成员及施工班组等签定安全、质量、工程及文明施工责任书，层层落实，责任到人，做到奖有罚。 4、与地方治安、建管、劳动管理等部门协调沟通，办理好相关的现场管理手续。 5、认真组织落实好各种材料的货源，进行质量、价格的优选；选择合格有信誉的材料供应商，并与之签定材料供应合同，办理好必要的手续，按工程进度计划制定进场计划。按规定作好各种材料的检试验工作。 6、对本工程所需的各种机械设备，提前确保好其进退场时间及路线，并加强使用前的检查维护工作的正常使用。 （五）通讯、办公设备准备 1、为了便于正常工作联系，项目部各管理成员及施工。班组长均配有手机。 2、为了提高办公人员的工作效率，实现办公自动化，我项目部将配备计算机、打印机和复印机各一台。 （六）其它情况准备 建立专门的工作小组，负责了解、熟悉周边的施工环境，以协调决与地方的矛盾。 第四章 施工组织管理网络 （一）项目组织机构 本公司将依法组织施工，建立项目经理负责制，并成立“京华城照明工程项目部”，实行项目经理负责制，对本工程进行全面的全过程的动态管理和控制。项目经理及主要管理人员将由具有较高理论知识和丰富实践经验的同志担任，以强化施工现场管理，确保工程顺利按期竣工。 施工组织管理网的制定将遵循“组织最优化”和“技术经济化” 项目经理：项目经理是实施本工程的最高代表人，将代表本公司履行对业务主的工程承包合同，对工程满足设计（或更改）、验收规范、标准要求及达到合格等级负责；对阶段按期交工负责；按质量体系的要求，投入充分的人力，物力和财力，保证该工程项目的顺利实施。项目经理每月在工地的天数应满足监督工程或业务主的要求。 另外，为加强该项目部的领导和管理，本企业的法人代表将直接过问、管理该项目部的工作，企业的总工程师也将在此工程投入大部分的精力。 建立由项目经理任组长，项目副经理和项目工程师为副组长，专职质检员中间控制，队组基层自我检查的三级质量管理体系，做到全点、全面、全过程控制质量，坚持每天的质量例会制度，发现问题及时纠正。 （二）安全管理网络 成立以项目经理任组长，有关部门负责人、技术人员及各施工队组生产骨干参加的安全生产领导小组，并设专兼职安全员，负责施工过程中的啊暖教育，安全措施的制定落实，检查工作，确保安全生产。 第五章 施工总体部署 我单位收到招标文件后，就立即组织有关技术人员进行认真研究，并深入施工现场进行勘探，掌握了第一手的现场资料，以便进行施工准备。 （一）施工原则 遵循先地下，后地上；先主要，后次要；先整体，后局部的施工次序。 （二）施工总流程 根据本工程招标文件工期要求，以及该工程的特点,，各道工序施工采用平行流水作业施工，使得各项工程施工紧密衔接。 （三）施工段划分 根据工期要求及施工条件将全程共分为2个施工段，2个施工段同时平行作业。 （四）施工总平面布置 待施工准备工作完毕后，确定工程施工范围，并立即组织施工人员进行清理场地，确定施工便道及做好施工平面布置。 施工前组织落实“三通一平”以及施工临时设施的前期准备工作，督促业主办理相关手续。 （五）现场管理 严格按照业主及监理工程师批准的“施工组织设计”对施工班组进行管理，质量上在投标单位自检和专检的基础上，接受甲方和监理工程师验收，未达到要求的工序，坚决要求返工或整改，并请监理组重新验收，直至合格，方能进行下道工序的施工。 认真贯彻执行项目所建立质量控制、检查、管理制度，确保各工序达到合格。 对工程中使用的各种材料、设备、机具等在使用前应向监理组报验并主动向监理提交产品合格证或质保书，需进行复试,检测的材料，使用前应按规定进行试验，并主动递交试验报告，坚决做到不合格的材料不用。 在监理对现场质量进行管理的过程中，应维护好监理的权威性，对工作中与监理出现的争执，我们应遵循 “ 先按监理指导意识,，后予以进一步磋商统一 ” 的原则。坚决执行“上道工序不合格，下道工序不施工”的准则。严格按相关规范，控制各分部、分项工序的质量要求。 由项目经理每周负责召开工地例会，对现场情况：质量、安全、进度等进行总结，并提出意见。项目经理部定期或不定期会同业主代表，监理组织对工程质量，现场标准化、计量状况、安全生产，工程技术资料，原材料等的检查，并做到奖惩分明。确保在规定时间内,保证质量目标的实现。 (六)其它部署 管理组织、工期、质量、安全、文明施工、后勤保障等布署详见其它章节。其它与工程项目有关的布署按本公司有关规定执行。 第六章 主要分布、分项施工方法 （一）基础工程 （ 1 ）基础开挖 本工程的基坑、沟槽包括各种地面灯具的基坑及电缆沟槽，基本为深度不大的小型土方工程，有着量小、面窄、线长、分散的特点，拟采用人工进行开挖，挖出的土方先堆放在沟槽及基坑的旁边，待回填后，再将剩余的土方按甲方要求进行外运，运输工具根据发生时的运距另行确定。 （ 2 ）模板工程施工 1 、本工程模板采用木制。 2 、模板的安装流程：模板安装前由技术人员进行质量、安全技术交底，对于承重架要由技术部门编写方案指导施工。模板拼接时用海绵条封堵拼接缝并用胶带纸密封。安装时，保证位置准确无误，支撑系统牢固可靠，不发生变形的位移。模板安装完毕后测量模板的位置线、垂直度、标高、以及预埋设置情况。在浇筑混凝土的过程中，要由专人看护模板，随时检查和及时处理施工过程中出现的问题。 3 、模板的拆除和周转：现浇结构支撑拆除时，混凝土的强度应符合设计及规范要求。必须按照作业指导书和相关的工作程序操作，严禁违章作业，确保安全文明施工。对继续周转的模板，必须按模板使用的工作程序，进行清理修补、加固，经检查合格后方可投入下一轮使用。当混凝土强度达到设计强度的要求后，方可承受全部使用荷载。 （ 3 ）钢筋绑扎工程及基础管线预埋 1 、现场进行下料前，应根据钢筋下料标示牌，对各种规格钢筋综合考虑，量材切料，尽量避免短料及减少钢筋对焊接头。 2 、严禁将试验不合格的钢材使用于工程，钢筋表面出现严重锈迹、泥污等应清除干净后使用，所有钢筋必须符合设计规范要求。 3 、在浇捣混凝土前，应对已安装好的钢筋会同有关单位进行检查签证。浇捣混凝土时应派专人看护钢筋，对于安装专业预埋的管道、铁件和预留洞等不得随意挠动钢筋。 4 、钢筋的力学性能必须符合国家标准 GB1499-99 的规定，钢筋必须按不同钢种、等级、批号、规格及生产厂家分别堆放、分批验收，不得混存。钢筋在运输、储存过程中，应避免锈蚀和污染。钢筋应具有出厂合格证，并按规范要求复验。 5 、钢筋的弯制和末端的弯钩应符合设计要求，钢筋的接头一般应采用焊接，焊接前必须根据施工条件进行焊接并进行试验，焊工必须有考试合格证。 6 、为保证保护层厚度，在钢筋与模板间设水泥砂浆垫块，垫块应与钢筋扎紧，并互相错开。 7、基础月弯，接地极、接地线在基础浇筑前做好预埋准备。 8、在混凝土灌注过程中，要始终保证基础螺栓和钢的安装尺寸及水不标高符合设计规范，并且要保证螺栓周围的混凝土的密实，灌注完毕后要重新核实尺寸及标高并涂油包裹起来，以免生锈，电缆保护管从基础中心穿出且超出基础平面 30-50mm 。 （ 4 ）混凝土工程 1 、混凝土浇筑：混凝土浇筑前，结合工程实际情况，依据设计和规范规定，确定混凝土的浇筑部位、预埋铁件以及管线等安装设置情况，经检查合格并符合设计要求；模板内的垃圾、泥土等杂物及钢筋上的油污须清除干净；混凝土的下料点分散布置，混凝土浇筑严格按照施工组织设计要求施工，确保混凝土表面平整。灯基础混凝土采用插入式振动器振捣，振捣移动间距不超过振动器作用半径的 1.5 倍。外露混凝土做好防雨措施，防止雨水冲洗表面而出现泛砂现象。一般情况下，避免夜间施工，如必须夜间浇筑混凝土时，要配备足够的照明。 2 、模板拆除：模板不过早拆去，等到混凝土强度达到设计强度的 85% 时，方可拆除，拆模时先拆纵向模板，后拆横向模板，并轻轻撬动，以免拆除时损坏棱角，模板拆除后，及时清理干净，涂脱模剂，成堆整理，以便再次利用。 3 、混凝土的养护：拆膜后设专人对混凝土进行浇水养护，一般养护时间不得少于 7 昼夜。浇水次数以能保证混凝土湿润状态为宜。为了尽量缩短拆模时间，可以使用早强剂，其掺量必须经试验室试配确定。 （二）电缆沟开挖及电缆保护管敷设 （ 1 ）测量及放线 1 、部选派有丰富测量经验的测量人员专项负责整个程的测量工作，施测过程中，严格按相应技术规程施工，做到操作规程化、资料填写标准化、施测过程程序化、确保测量施工的精确度。 2 、人员认真复核图纸，掌握有关数据，作好记录，做到按图施测，对图纸不清楚、含糊处一定要报请相关人员确定无误，严禁无把握现场施测，以免造成不应有错误及返工。 3 、根据施工图逐一对各管沟、基础、接线井等进行洒白色石灰粉放线，经专业监理工程师和业主代表复核认可，作为施测、监控依据。对经过复核认可的施工具体坐标点采取有效的加固保护措施，如插入系有红色丝绸的木桩，以确保施工过程中的准确性。 （ 2 ）电缆沟开挖 1 、管沟开挖严格根据业主提供的相关施工图纸设计要求，确定管沟开挖尺寸大小、深度。敷设 PVC 管材、在土质路段的电缆沟开挖深度不得小于 0.7 米，过路钢管或重要路段的钢管埋设深度不得小于 1.0 米。 2 、无浮土、积水、淤泥等杂物，槽底不受水浸泡，雨季施工应做好相应的防护措施。 3 、开挖过程中，设立专人检查，切实注意地下管线及地下构筑物，以防破损。如发现灯具管线布置位置与其它管线相冲突等现象，会同业主、设计、监理单位研究确定地基处理措施，并做好变更设计、签证以及相应洽商记录。 4 、管路敷设，水平或垂直敷设明配管，允许偏差值，管路在 2 米以内时，偏差为 2mm ，全长不应超过管子内径的 1/2 。 5 、检查管路是否畅通，内侧有无毛刺，表层是否完整无损。 （ 3 ）电缆保护管敷设 ●套管明敷设 1、管路敷设，水平或垂直敷设明配管，允许偏差值，管路在2米以内时，偏差为2 mm ，全长不超过管子内径的1/2。 2、明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架平直牢固、排列整齐，管子弯曲处无明显折皱。检查管路是否畅通，内侧有无毛刺，表层是否完整无损。 3、明配的导管排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、箱、盒等边缘的距离150～300mm范围内设有管卡，中间直线段管卡间的最大距离符合下列规定：直径15～25mm的不大于1.0m，32～40mm的不大于1.5m，50mm的不大于2.0m。 4、不采用木楔固定管卡，直径大于50mm的金属导管的管卡应采用膨胀螺栓固定。 5、所有的室外配线明配管敷设有防雨功能。管路与灯头盒间采用螺纹连接或者插接，并做好防水措施，管口宜设置在防水接线盒、箱内。 ●配管暗敷设 1、配管暗敷设符合电气施工规范。在敷设之前，首先检查是否有穿孔、裂缝和显著的凹凸不平现象，内壁是不是光滑，管口无毛刺和尖锐棱角，金属管没有锈蚀。 2、配管在弯制时，没有裂缝和显著的折皱和凹瘪现象，其弯扁程度不宜大于管子外径的10%。保护管宜沿最近的路线敷设，并减少弯曲，埋入地下的保护管，与建筑物表面的距离不小于15MM，管线敷设的注意不要破坏绿化。 3、进入配电箱的电缆保护管，排列整齐，管口宜高出配电箱基础面50～80MM，敷设于潮湿场所或直埋于地下的保护管，要采用厚度钢锭，且埋地敷设的钢管其埋深不小于0.8M。 4、钢管采用套管连接，套管长度宜为管外径的1.5～3倍，管与管的对口位于套管的中心，在套管采用焊接时，焊缝应牢固可严密，采用紧固螺钉连接时，螺钉应拧紧，在振动的场所，紧固螺钉应有防松动措施，保护钢管不宜直接对焊。 5、当钢管与接线盒直接连接时，将钢管敷设到接线盒内，当钢管与设备连接时，对于室内干燥场所，钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备的接线盒内，且钢管管口应包扎紧密，对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，并做成防水弯后引入设备的接线盒。 （三）接地装置安装 （ 1 ）接地线敷设 1 、按设计图纸的规格型号及布置要求进行接地母线敷设。电缆沟内的接地母线设置在电缆支架第一层处的预埋件上。 2 、各设备接地母线布线一致，用水平尺和线坠对接地母线露出地面部分抄平找正，做到横平竖直、整齐美观。 （ 2 ）接地体焊接 接地母线焊接的搭接长度应符合技术规范要求。接地母线焊接牢固，接触良好。 （ 3 ）接地要求 1 、接地装置所采用的接地体，其规格、型号应符合设计及规范要求。 2 、不使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作地线。工作接地和保护接地必须单独引至接地主干线，不在一个接地线中串接几个需要接地的部分。 3 、所有因绝缘损坏或其他原因而可能呈现电压的金属部分，如灯杆、灯具，配电箱等均可靠接地，接地阻值不大于 4 Ω。在路灯回路的末端做一处接干线，接地电阻小于 4 欧，配电箱外壳均可靠接地。 4 、接地设备由接地体和接地线组成。接地体采用 2.5 长，∠ 50 ×50×5截面积的等热浸锌边角钢片，埋入的该接地体顶端距地表不低于 0.8m 。接地线须用 -40 × 4 截面积的热浸锌扁平钢。埋地深度不低于 0.7m 。一端与接地体电焊连接，另一端与接地设备的螺钉连接，电焊长度、质量、连接面积满足标准的要求，部分地段接地电阻达不到规定要求时，可采取：增加接地体或埋设降阻剂等措施。接地体和接地线也可采用钢管和圆钢组成。 5 、接地线也可以是结构的一部分，如混凝土钢棒，预埋管道和金属电缆桥等。当如上的金属部件或管道等作为接地线时，它们的整体长度应是优良可通电路，连接线焊接在一系列连接位置上，清除电焊时焊接的所有熔渣，同时在焊接位置，涂防锈漆。 6 、所有配电箱必须进行工作接地、保护接地。接地电阻不大于 4 欧姆。电缆线路在每个建筑物的进线处，均重复接。每个建筑物都采用总等电位联结，重复接地通过总接地母线接地，接地电阻不大于 10 欧姆。 （ 4 ）接地防雷保护、接地系统调试 1 、每个灯杆的接地柱在地基施工时进行，接地与接地线相焊接，通过地基螺栓的位置板形成接地系统。 2 、接下系统完成后，用接地电阻检测仪进行接地电阻测量，测量结果写入检测书中。当实际测量的接地电阻值比设计电阻大时，将采取措施使其达到设定值。 （四）电缆等供电线路敷设 （ 1 ）电缆要求 1 、所有电缆敷设均符合国内标准或相适应的 IEC 线路，特别是电缆转弯处，其电缆弯曲半径与电缆外径的比值，不小于国内标准或相应的 IEC 线路标准所规定的数值，地混凝土排管和钢管内敷设的电缆，不得在管内接头。 2 、电缆敷设整齐，尽量避免交叉，固定不得损伤绝缘，电缆不敷设在边缘的凸出部分上，不得弯折和扭曲，以免损伤电缆。 3 、在三相四线系统中，使用单芯电缆，三相四线应组成紧贴的排列，且至少每隔 1.5m 用绑带扎牢。 4 、除敷设在管、沟内的电缆以外，本技术规范规定的所有电缆，可敷设水平和垂直的电缆槽内，并以规定的方式适当固定，使用批准的线夹和梯架，电缆槽上的电缆最多为两层，除非监理工程师另有批准。 5 、根据敷设电缆地点的具体条件，所有电缆线路按规定在电缆终端和接头附近，余留适当的电缆长度。 6 、电缆通过承受压力的地段，如穿过道路时，应穿钢管保护。 （ 2 ）电缆中间头、终端头制作 1 、电缆中间接头采用高导电率的电镀锡铜套管与镀锡芯线端头压接的方法。压接部分用绝缘自粘胶带缠绕，芯线采用同芯线规格截面的热缩套管绝缘。 2 、用导电率高的镀锡铜网线与电缆两端的铠装护套帮扎并焊接在一起，保证原有铠装护套的截面及导电率不降低。用自粘绝缘胶带将铠装护套缠绕，厚度同电缆外护套。用与电缆外经同规格截面的热缩套管防护。 3 、按规定使用电缆终端，制作电缆终端头时，选择与电缆型号、规格、截面一致的电缆密封套。 4 、电缆线终端应采用压接连接的电缆接线端子，接线端子选用高导电率的铜端子。压接前将电缆芯线按规定尺寸用剥线钳剥去绝缘层，用细砂纸将电缆芯端头的毛刺打磨平滑，将接线端子一端套管内的毛刺打磨平滑，将导物清理干净。电缆芯线和接线端子镀锡处理，以防止导线发热氧化。用专用液压压接钳及模具将接线端子和芯压接在一起，使电缆芯线与接线端子形成密实的整体。 5 、铠装电缆在连接以前，所有的铠装、铠装夹具、接触铠装夹具的连接器的表面彻底清理，安装时铠装夹具应该扭紧，以确保良好的电接触。 6 、灯杆内的电缆不做 T 型接头，电缆采用波浪型敷设，在灯杆内余留，电缆破口接引灯线，主电源电缆不分断。 （ 3 ）电缆敷设的相关施工要求 1 、电缆及其施工设备和附件的安装、验收必须按照 GB50168-92 《电气装置安装工程电缆线路施工验收规定》、设计图及本技术规范的规定执行。 2 、施工前对电缆敷设路径进行测定，对地下情况进行调查，并用白灰按照路径走向做出标志，并确定准确的电缆长度。检查电缆有无损伤，用 500V 兆欧表检测电缆的绝缘电阻和芯线的导通试验，确认电缆质量满足技术规范要求；技术员对操作工人进行现场技术交底。根据施工设计图所需的各种规格型号电缆及其所需材料备齐，运抵施工现场。 3 、挖到一定深度时，挖掘时，适当减小开挖时的力度，防止挖断地下电缆；由于土质情况开挖深度不能满足设计要求时，经监理工程师确认后，铺设电缆槽保护管进行防护。 4 、在穿越公路、排水沟、墙壁等位置时，与土建单位及有关部门密切配合， 按设计图纸及规范要求进行施工，电缆保护管采用镀锌钢管，管口进行加工处理，电缆保护管的内径不小于电缆外径的 1.5 倍。 5 、电缆一般应避免与不同使用部门的电缆共沟，当需要共沟时，相互间平行交叉时的最小净距应符合以下规定；不同使用部门的电缆相互间平行 0.5M, 相互交叉 0.5M; 电缆与地下管道相互间平行 0.5M, 相互交叉 0.5M; 电缆与油管道、可燃气体管道查互间平行 1M ，相互交叉 0.5M; 电缆与热力管道相互间平行 2M, 相互交叉 0.5M 。 6 、过街管道、绿地与绿地间管道在两端设置人孔井，井距不超过 50 米。超过 50 米时就应增设人孔井并符合下列规定；井盖有防盗措施，井深不得小于 1 米，并有排水孔井宽应不小于 700MM ，灯杆处要设置手孔井，井内有排水孔。 （ 4 ）控制箱接线制作 1 、剥去电缆内护套。剥切长度为电缆铠装卡子以上保留 20 ㎜长度的内护套，其余全部剥除。去除芯线间的充填物，将自粘胶带端头加在线芯根部紧靠内护套断口处，如切口段范围内按 1/3 叠绕法在芯线与内护套之间缠绕几圈，使内护套断口与芯线之间平滑过渡。 B 段范围采用与 a 段范围相同的叠绕法在铠装卡子与外护套之间（连同接地线）缠绕几圈，使卡子与外护套之间平行过渡。在内护套断口处以上 5 ㎜处至外护套断口以下 5 ㎜处往复缠绕胶带，至该部分直径与外护套外径相等。在缠绕型控制电缆终端头的缠绕范围内，再按半叠绕法包多道粘胶带，使其呈自然“蒜头”状且直径略大于电缆外护套外径，粘胶带在电缆头下部收口。控制电缆头在缠绕过程中，除最后一道外，粘胶带在缠绕时应进行拉伸，拉伸率为其原长度的 50% 。 2、总线连接开关符合中华人民共和国相关标准，在短路时能够断开。将每根电缆从电缆保护管引至配电箱处排好理顺并固定，对每根电缆芯进行回路校线，确认后在开关的下方标示回路名称及编号。 3、配电箱内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接，备用芯长度应留有适当余量。接线做到正确、牢固、配线整齐美观，线把符合工艺要求。 4、每个端子每侧接线一般为一根，不得超过两根，芯线与开关间采用铜开口鼻子连接，芯线与铜鼻子压接后，需要进行焊锡处理。 （五）灯具安装 （1）灯具安装施工顺序图： 到货检查→地面基础安装→灯具组装→灯具安装→灯具接线→调试 1、首先要根据设计图纸以及施工现场的具体位置，进行各地面灯具基础的定位，直线段用经纬仪定位，开挖基础坑。 2、然后用混凝土进行基础浇注。浇注时预埋PVC管，以备穿电缆用，PE管从基础底部水平穿入，然后向上弯曲，不要出现死弯，最后垂直从基础顶面穿出，管露出基础不宜超过20MM。 3、基础浇注时预埋地脚螺栓，基础顶面预一块钢板，钢板上打孔，浇注时将四根螺栓穿入钢板，将其固定，捣固混凝土时注意保证螺栓的垂直度，不能使其歪斜，螺栓露出钢板的长度为在安装好灯柱后丝扣露出螺母2～3扣。 （2）安装 1、地脚螺栓由施工方根据图纸进行安装，所有地脚螺钉的水平和垂直位置严格地由钢板位置进行控制，定位钢板由上面和下面两块，每个地脚螺钉通过电焊与定位相连，焊接处是连续的和牢固的。 2、路灯安装在混凝土基础上，照明系统施工方提供地脚螺栓时，严格控制水平和垂直位置，确保灯杆安装的位置垂直和平滑。暴露在混凝土基础顶部的地脚螺栓及时涂油漆和缠绕黑粘性胶带，防止螺钉被损害和生锈。地脚螺栓先用硅酮油脂石墨润滑，后缠绕塑料胶带予以保护。在法兰盘与砼基础之间填入符合标准的橡胶历青材料。 3、每根灯杆均带有一块钢制基座法兰盘，法兰盘厚度≥16mm。通过地脚螺栓安装在基础上。一组高强度钢基础螺栓，一块地基板和木制间隔板。高强度螺栓、螺母、垫片所使用的钢材符合相应的标准。 4、所有路灯需垂直安装，悬臂伸向交通流方向。灯柱上的维修门设置在正对来车的方向。单悬臂灯柱在单侧安装，双悬臂灯柱在双侧安装。 5、路灯安装完毕后，每根灯杆均在50厘米高处安装铭牌。灯柱设有被认可的永久性编号。 6、电缆穿线至每个地面灯具基础，地面灯具与敷设至灯具的电缆相连接...
