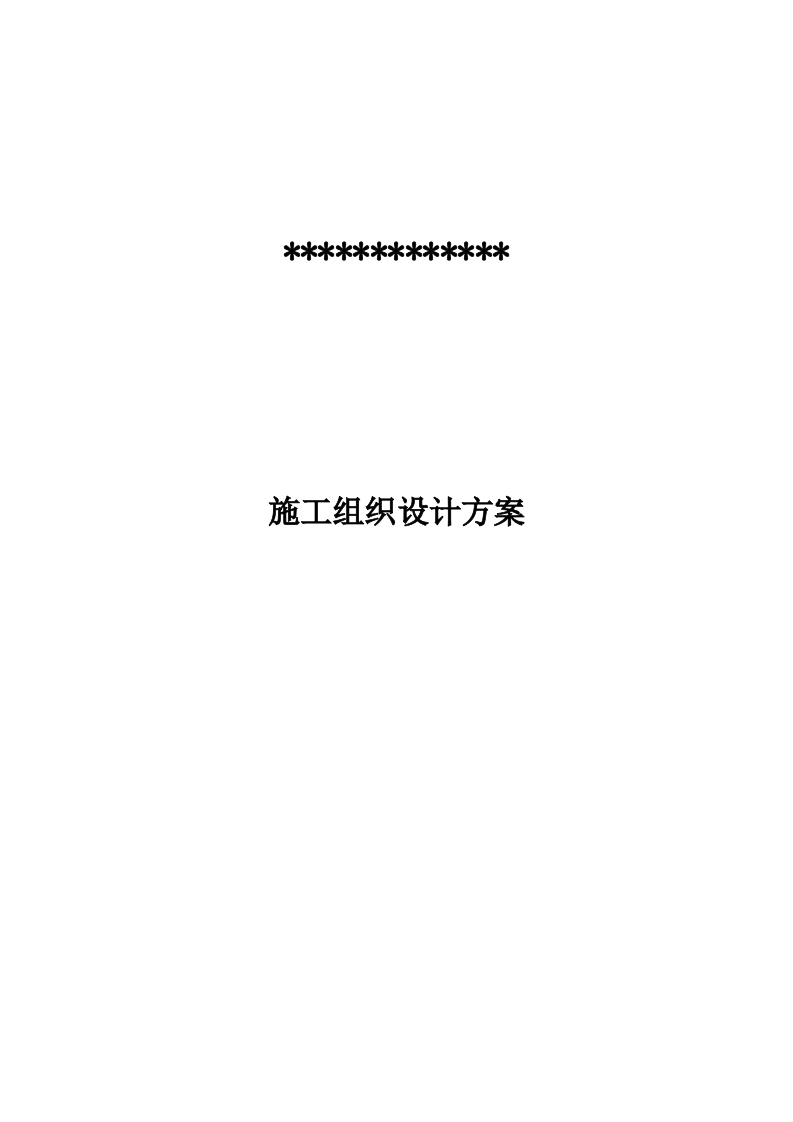

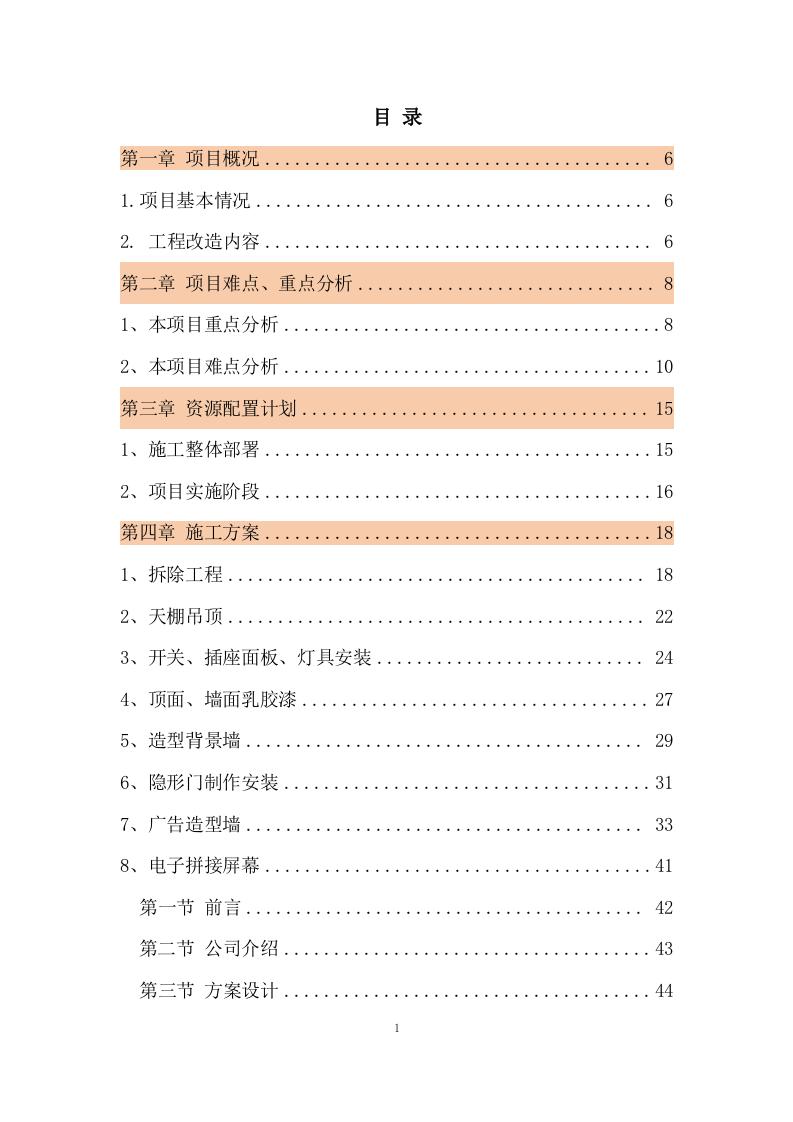

施工组织设计方案
目
录
第一章
项目概况
6
1.项目基本情况
6
2. 工程改造内容
6
第二章 项目难点、重点分析
8
1、本项目重点分析
8
2、本项目难点分析
10
第三章 资源配置计划
15
1、施工整体部署
15
2、项目实施阶段
16
第四章 施工方案
18
1、拆除工程
18
2、天棚吊顶
22
3、开关、插座面板、灯具安装
24
4、顶面、墙面乳胶漆
27
5、造型背景墙
29
6、隐形门制作安装
31
7、广告造型墙
33
8、电子拼接屏幕
41
第一
节
前言
42
第
二节
公司介绍
43
第三节
方案设计
44
3
.1设计依据
44
3
.2设计原则
44
3
.
3 系统规格
47
3
.
4 创新前维护设计
48
3
.
5
系统功能
50
3
.
5
.1
液晶
拼接墙显示功能
50
3
.5.2 拼接墙显示功能模拟
51
第
四节
主要产品介绍
53
4
.1屏幕结构子系统：
53
4
.2 LT
-
M2
000
IP流媒体
图像拼接控制器
57
第
五节
液晶拼接墙控制软件介绍
65
第六节
系统环境设计及要求
70
6
.1安装要求
70
6
.2操作控制台（室）装修及设备位置要求
70
6
.3光线要求
71
6
.4走线及线槽要求
71
6
.5空调要求
71
6
.6供电电源
72
6
.7系统环境
72
第七节 售后服务
73
第八节 部分工程案例
74
第九节 安装注意事项
80

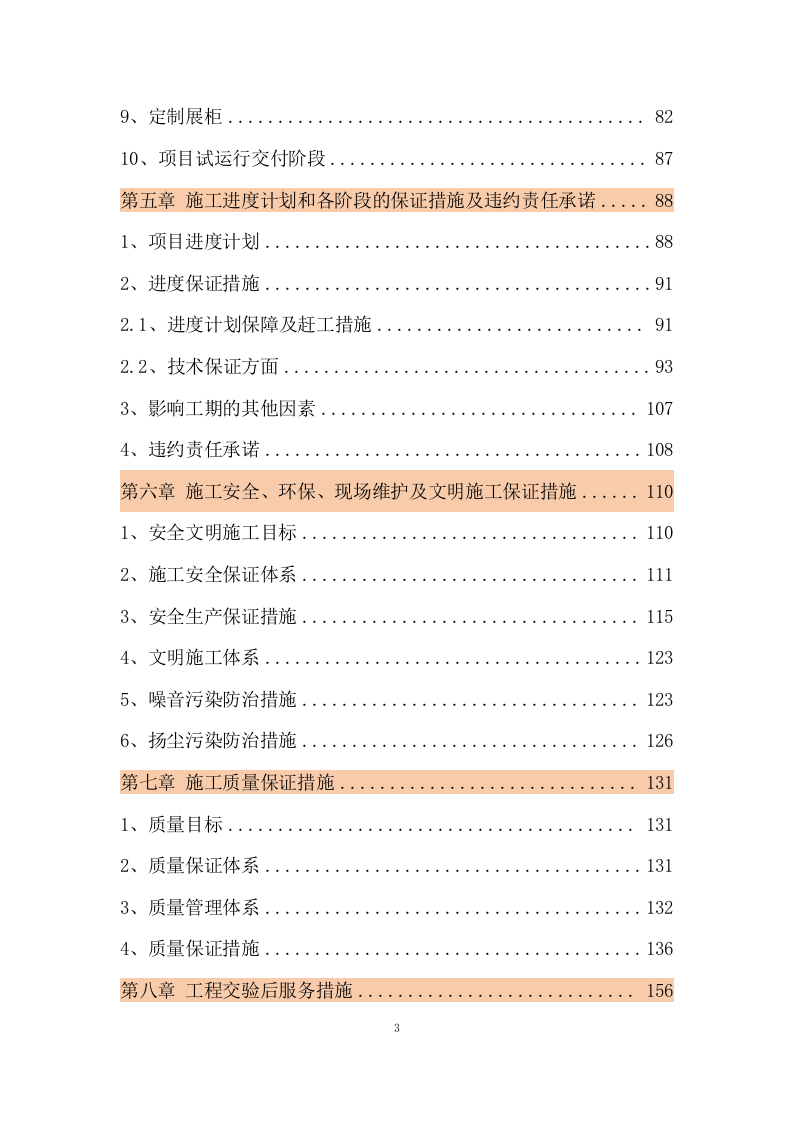

9、定制展柜
82
10、项目试运行交付阶段
87
第五章 施工进度计划和各阶段的保证措施及违约责任承诺
88
1、项目进度计划
88
2、进度保证措施
91
2.1、进度计划保障及赶工措施
91
2.2、技术保证方面
93
3、影响工期的其他因素
107
4、违约责任承诺
108
第六章 施工安全、环保、现场维护及文明施工保证措施
110
1、安全文明施工目标
110
2、施工安全保证体系
111
3、安全生产保证措施
115
4、文明施工体系
123
5、噪音污染防治措施
123
6、扬尘污染防治措施
126
第七章 施工质量保证措施
131
1、质量目标
131
2、质量保证体系
131
3、质量管理体系
132
4、质量保证措施
136

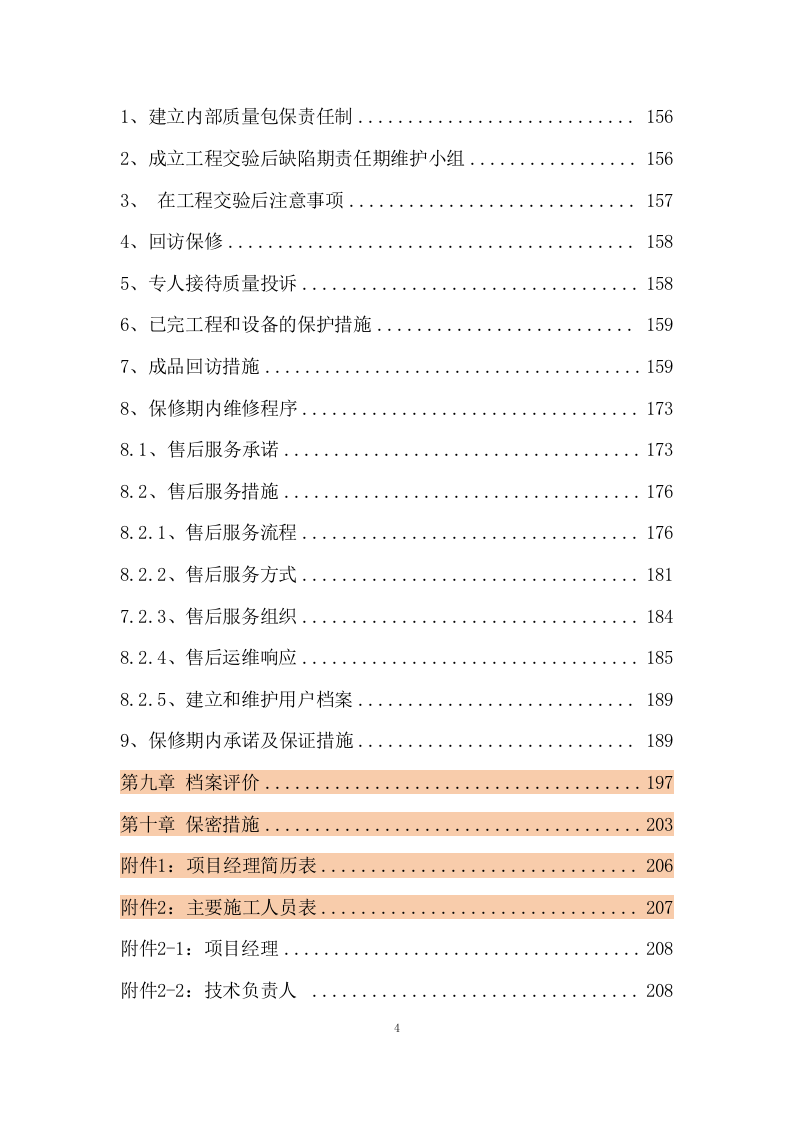

第八章 工程交验后服务措施
156
1
、建立内部质量包保责任制
156
2
、成立工程交验后缺陷期责任期维护小组
156
3、 在工程交验后注意事项
157
4
、回访保修
158
5
、专人接待质量投诉
158
6
、已完工程和设备的保护措施
159
7
、成品回访措施
159
8、
保修期内维修程序
173
8.1、
售后服务承诺
173
8.2、
售后服务
措施
176
8.2.1、
售后服务流程
176
8.2.2、
售后服务方式
181
7.2.3、
售后服务组织
184
8.2.4、
售后运维响应
185
8.2.5、
建立和维护用户档案
189
9、
保修期内承诺及保证措施
189
第九章 档案评价
197
第十章 保密措施
203
附件
1
：项目经理简历表
206
附件
2：主要施工人员表
207
附件2-1：项目经理
208
附件2-2：技术负责人
208

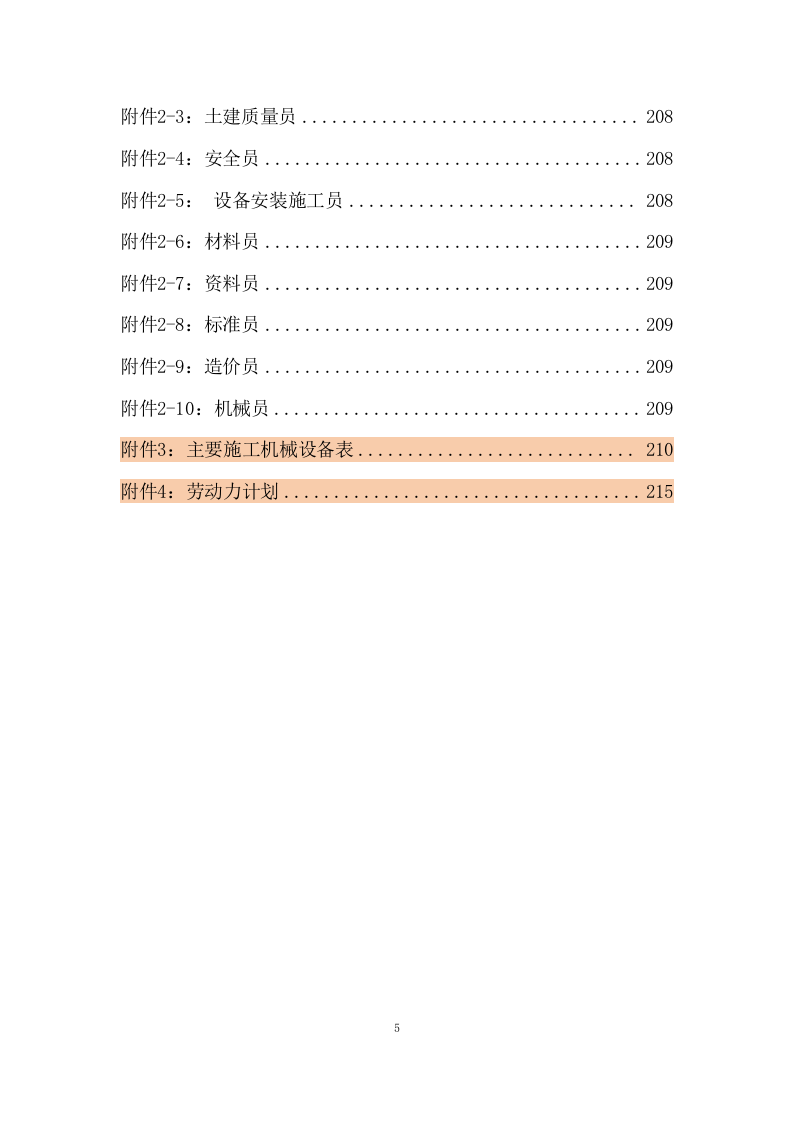

附件2-3：土建质量员
208
附件2-4：安全员
208
附件2-5：
设备安装施工员
208
附件2-6：材料员
209
附件2-7：资料员
209
附件2-8：标准员
209
附件2-9：造价员
209
附件2-10：机械员
209
附件3：主要施工机械设备表
210
附件4：劳动力计划
215

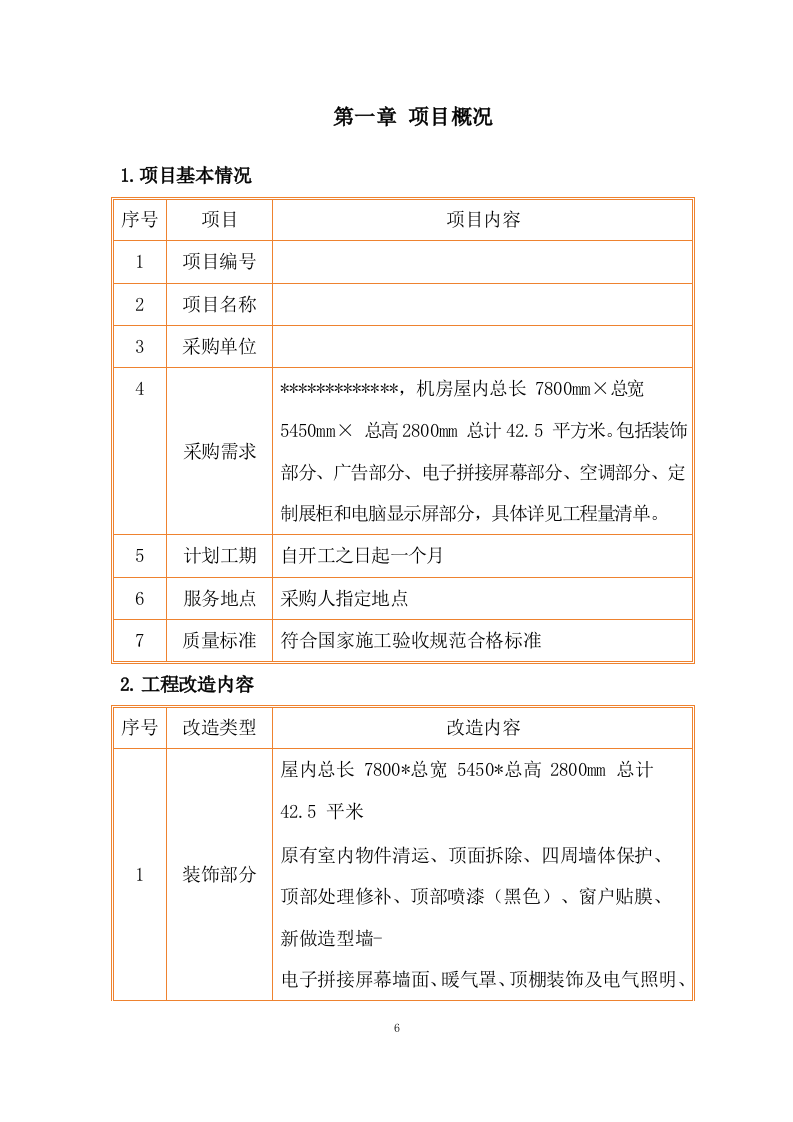

项目概况
1.项目基本情况
序号
项目
项目内容
1
项目编号
2
项目名称
3
采购单位
4
采购需求
*************
，机房屋内总长
7800mm×
总宽
5450mm×
总高
2800mm
总计
42.5
平方米。包括装饰部分、广告部分、电子拼接屏幕部分、空调部分、定制展柜和电脑显示屏部分，具体详见工程量清单。
5
计划工期
自开工之日起一个月
6
服务地点
采购人指定地点
7
质量标准
符合国家施工验收规范合格标准

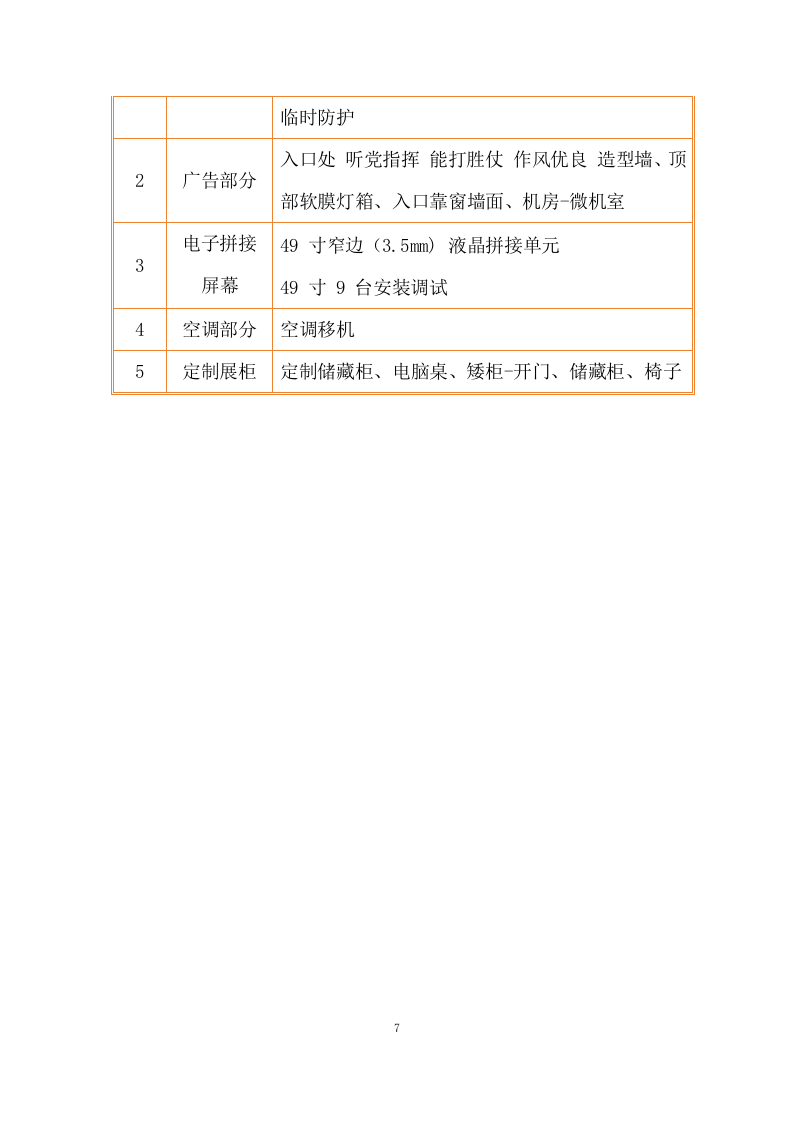

工程改造内容
序号
改造类型
改造内容
1
装饰部分
屋内总长 7800*总宽 5450*总高 2800mm 总计 42.5 平米
原有室内物件清运
、
顶面拆除
、
四周墙体保护
、
顶部处理修补
、
顶部喷漆（黑色）
、
窗户贴膜
、
新做造型墙-
电子拼接屏幕墙面
、
暖气罩
、顶棚装饰及电气照明、临时防护
2
广告部分
入口处 听党指挥 能打胜仗 作风优良 造型墙
、
顶部软膜灯箱
、
入口靠窗墙面
、
机房-微机室
3
电子拼接屏幕
49 寸窄边（3.5mm) 液晶拼接单元
49 寸 9 台
安装调试
4
空调部分
空调移机
5
定制展柜
定制储藏柜
、
电脑桌
、
矮柜-开门
、
储藏柜
、
椅子

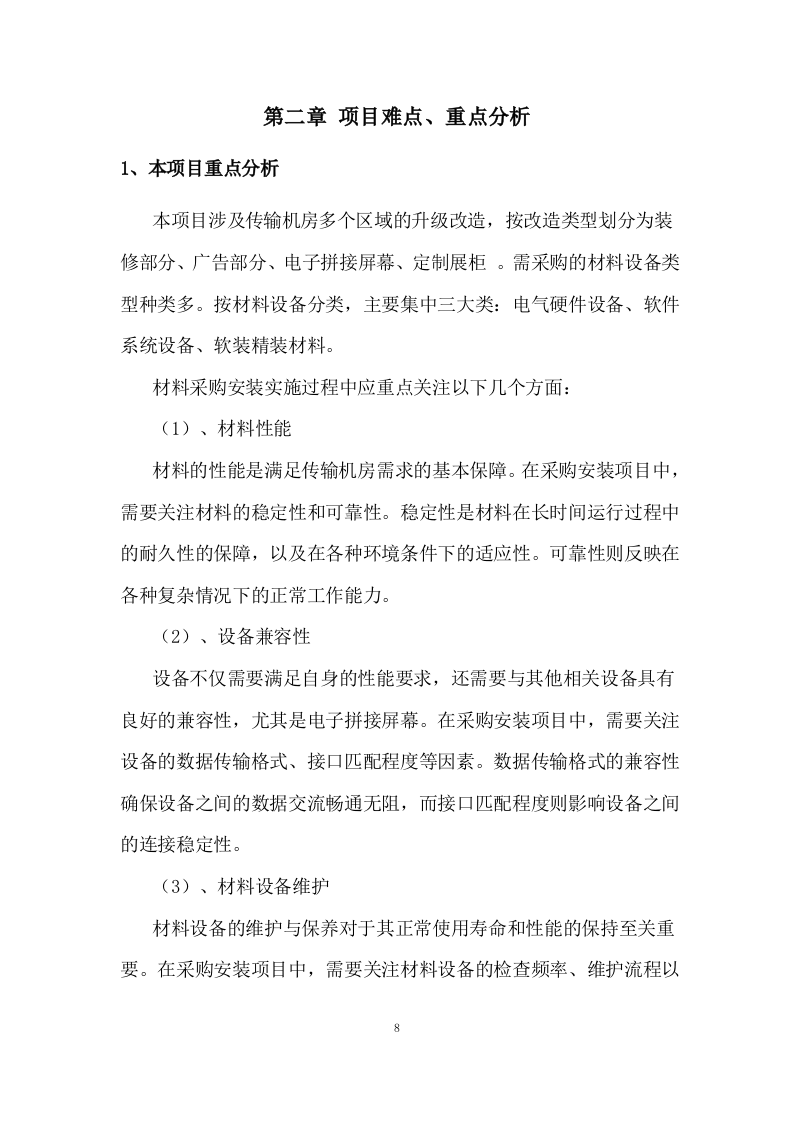

第二章 项目难点、重点分析
1、本项目重点分析
本项目涉及
传输机房
多个区域的升级改造
，按改造类型划分为装修部分、广告部分、
电子拼接屏幕
、
定制展柜
。需采购的材料设备类
型种类多。按材料设备分类，主要集中三大类：电气硬件设备、软件系统设备、软装精装材料。
材料采购安装实施过程中应重点关注以下几个方面：
（1）、材料性能
材料的性能是满足
传输机房
需求的基本保障。在采购安装项目中，需要关注材料的稳定性和可靠性。稳定性是材料在长时间运行过程中的耐久性的保障，以及在各种环境条件下的适应性。可靠性则反映在各种复杂情况下的正常工作能力。
（2）、设备兼容性
设备不仅需要满足自身的性能要求，还需要与其他相关设备具有良好的兼容性，尤其是电子拼接屏幕。在采购安装项目中，需要关注设备的数据传输格式、接口匹配程度等因素。数据传输格式的兼容性确保设备之间的数据交流畅通无阻，而接口匹配程度则影响设备之间的连接稳定性。
（3）、材料设备维护
材料设备的维护与保养对于其正常使用寿命和性能的保持至关重要。在采购安装项目中，需要关注材料设备的检查频率、维护流程以及维修策略。检查频率应合理设置，确保材料设备在运行过程中始终保持良好的工作状态。维护流程应规范化、标准化，以便在材料设备出现故障时能够迅速诊断和修复。维修策略应根据材料设备的具体情况制定，包括预防性维修、纠正性维修以及改进性维修等。

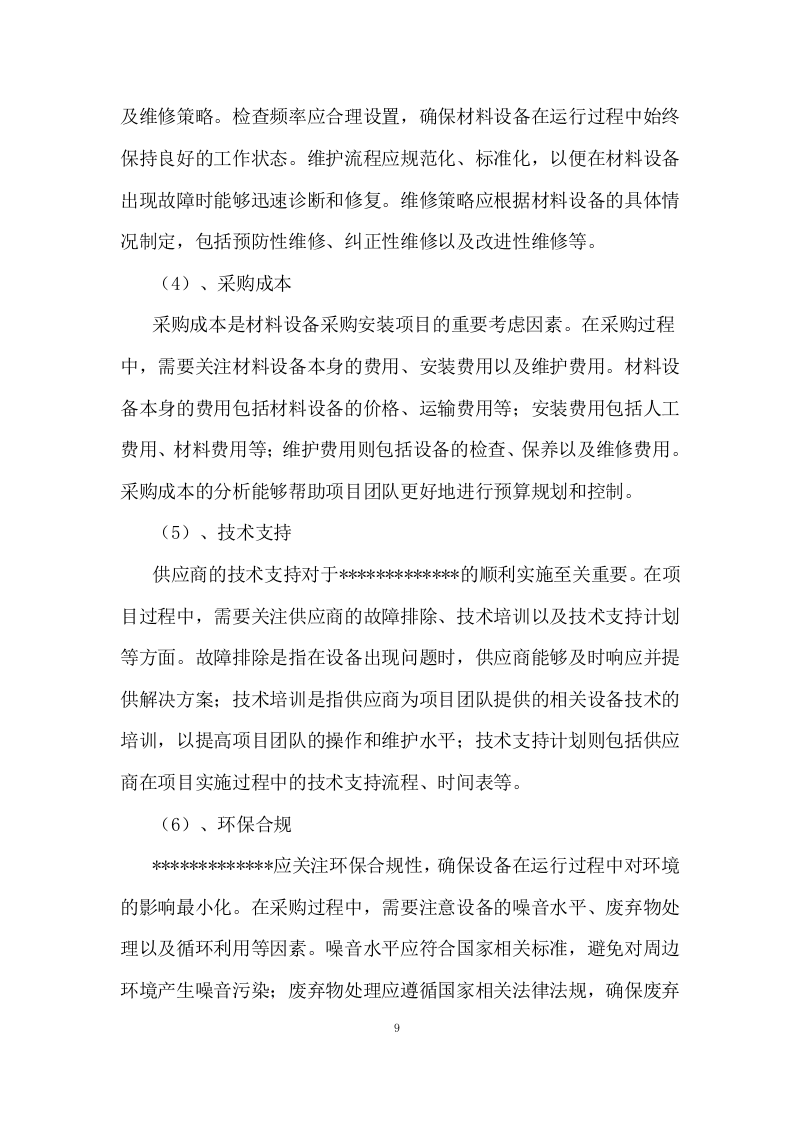

（4）、采购成本
采购成本是材料设备采购安装项目的重要考虑因素。在采购过程中，需要关注材料设备本身的费用、安装费用以及维护费用。材料设备本身的费用包括材料设备的价格、运输费用等；安装费用包括人工费用、材料费用等；维护费用则包括设备的检查、保养以及维修费用。采购成本的分析能够帮助项目团队更好地进行预算规划和控制。
（5）、技术支持
供应商的技术支持对于
*************
的顺利实施至关重要。在项目过程中，需要关注供应商的故障排除、技术培训以及技术支持计划等方面。故障排除是指在设备出现问题时，供应商能够及时响应并提供解决方案；技术培训是指供应商为项目团队提供的相关设备技术的培训，以提高项目团队的操作和维护水平；技术支持计划则包括供应商在项目实施过程中的技术支持流程、时间表等。
（6）、环保合规
*************
应关注环保合规性，确保设备在运行过程中对环境的影响最小化。在采购过程中，需要注意设备的噪音水平、废弃物处理以及循环利用等因素。噪音水平应符合国家相关标准，避免对周边环境产生噪音污染；废弃物处理应遵循国家相关法律法规，确保废弃物得到妥善处置；循环利用则要求设备具有一定的可回收性，以便在设备达到使用寿命后进行再利用。

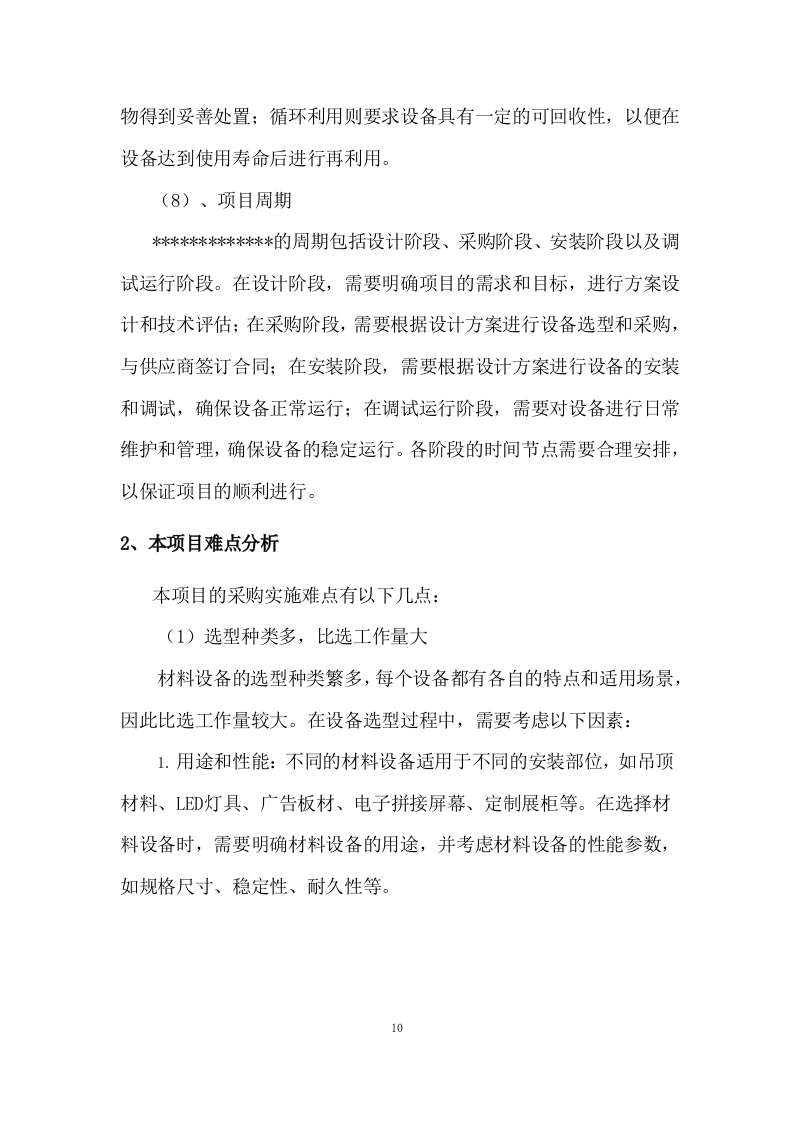

（8）、项目周期
*************
的周期包括设计阶段、采购阶段、安装阶段以及调试运行阶段。在设计阶段，需要明确项目的需求和目标，进行方案设计和技术评估；在采购阶段，需要根据设计方案进行设备选型和采购，与供应商签订合同；在安装阶段，需要根据设计方案进行设备的安装和调试，确保设备正常运行；在调试运行阶段，需要对设备进行日常维护和管理，确保设备的稳定运行。各阶段的时间节点需要合理安排，以保证项目的顺利进行。
2、本项目难点分析
本项目的采购实施难点有以下几点：
（1）选型种类多，比选工作量大
材料设备的选型种类繁多，每个设备都有各自的特点和适用场景，因此比选工作量较大。在设备选型过程中，需要考虑以下因素：
用途和性能：不同的材料设备适用于不同的安装部位，如吊顶材料、LED灯具、广告板材、电子拼接屏幕、定制展柜等。在选择材料设备时，需要明确材料设备的用途，并考虑材料设备的性能参数，如规格尺寸、稳定性、耐久性等。

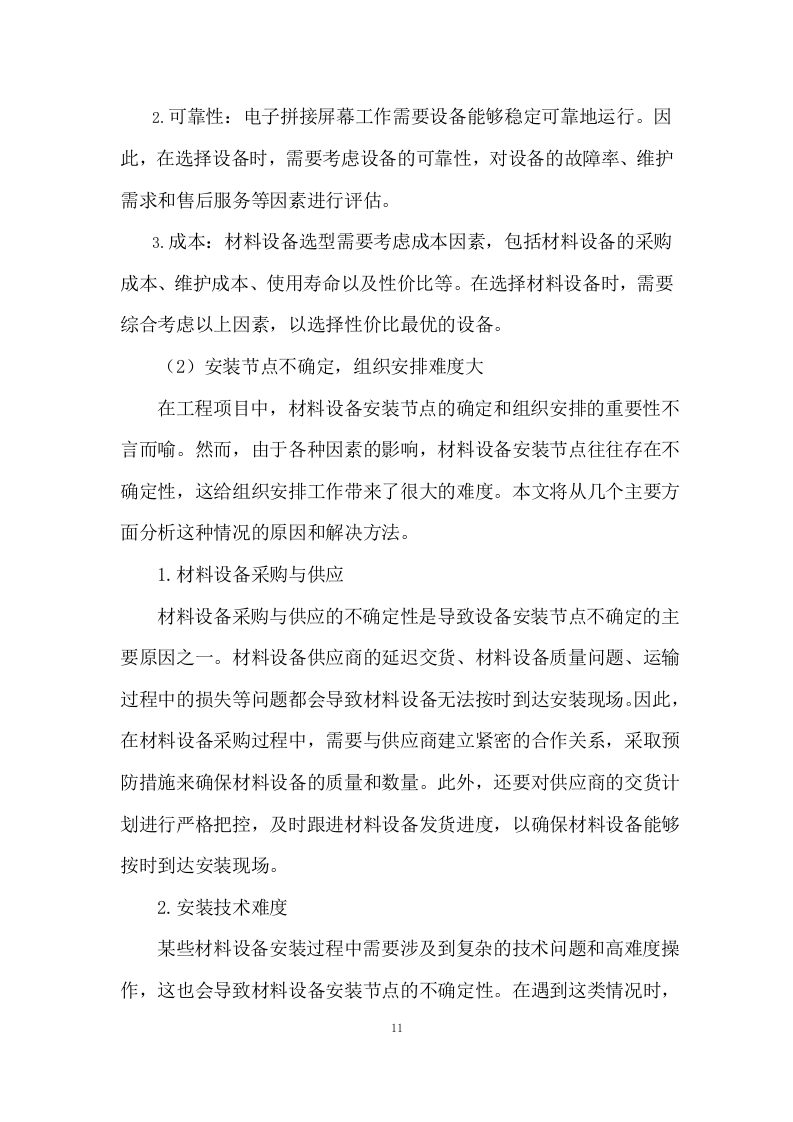

可靠性：电子拼接屏幕工作需要设备能够稳定可靠地运行。因此，在选择设备时，需要考虑设备的可靠性，对设备的故障率、维护需求和售后服务等因素进行评估。
成本：材料设备选型需要考虑成本因素，包括材料设备的采购成本、维护成本、使用寿命以及性价比等。在选择材料设备时，需要综合考虑以上因素，以选择性价比最优的设备。
（2）安装节点不确定，组织安排难度大
在工程项目中，材料设备安装节点的确定和组织安排的重要性不言而喻。然而，由于各种因素的影响，材料设备安装节点往往存在不确定性，这给组织安排工作带来了很大的难度。本文将从几个主要方面分析这种情况的原因和解决方法。
1.材料设备采购与供应
材料设备采购与供应的不确定性是导致设备安装节点不确定的主要原因之一。材料设备供应商的延迟交货、材料设备质量问题、运输过程中的损失等问题都会导致材料设备无法按时到达安装现场。因此，在材料设备采购过程中，需要与供应商建立紧密的合作关系，采取预防措施来确保材料设备的质量和数量。此外，还要对供应商的交货计划进行严格把控，及时跟进材料设备发货进度，以确保材料设备能够按时到达安装现场。

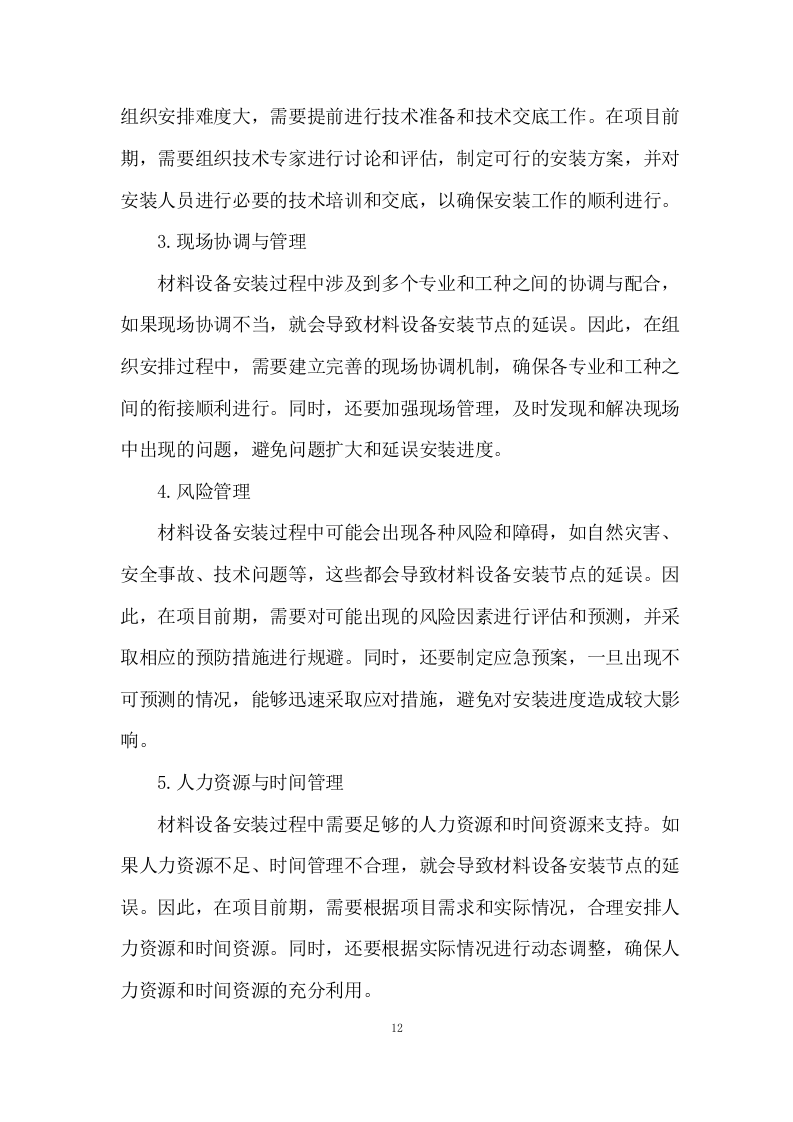

2.安装技术难度
某些材料设备安装过程中需要涉及到复杂的技术问题和高难度操作，这也会导致材料设备安装节点的不确定性。在遇到这类情况时，组织安排难度大，需要提前进行技术准备和技术交底工作。在项目前期，需要组织技术专家进行讨论和评估，制定可行的安装方案，并对安装人员进行必要的技术培训和交底，以确保安装工作的顺利进行。
3.现场协调与管理
材料设备安装过程中涉及到多个专业和工种之间的协调与配合，如果现场协调不当，就会导致材料设备安装节点的延误。因此，在组织安排过程中，需要建立完善的现场协调机制，确保各专业和工种之间的衔接顺利进行。同时，还要加强现场管理，及时发现和解决现场中出现的问题，避免问题扩大和延误安装进度。
4.风险管理
材料设备安装过程中可能会出现各种风险和障碍，如自然灾害、安全事故、技术问题等，这些都会导致材料设备安装节点的延误。因此，在项目前期，需要对可能出现的风险因素进行评估和预测，并采取相应的预防措施进行规避。同时，还要制定应急预案，一旦出现不可预测的情况，能够迅速采取应对措施，避免对安装进度造成较大影响。
5.人力资源与时间管理
材料设备安装过程中需要足够的人力资源和时间资源来支持。如果人力资源不足、时间管理不合理，就会导致材料设备安装节点的延误。因此，在项目前期，需要根据项目需求和实际情况，合理安排人力资源和时间资源。同时，还要根据实际情况进行动态调整，确保人力资源和时间资源的充分利用。

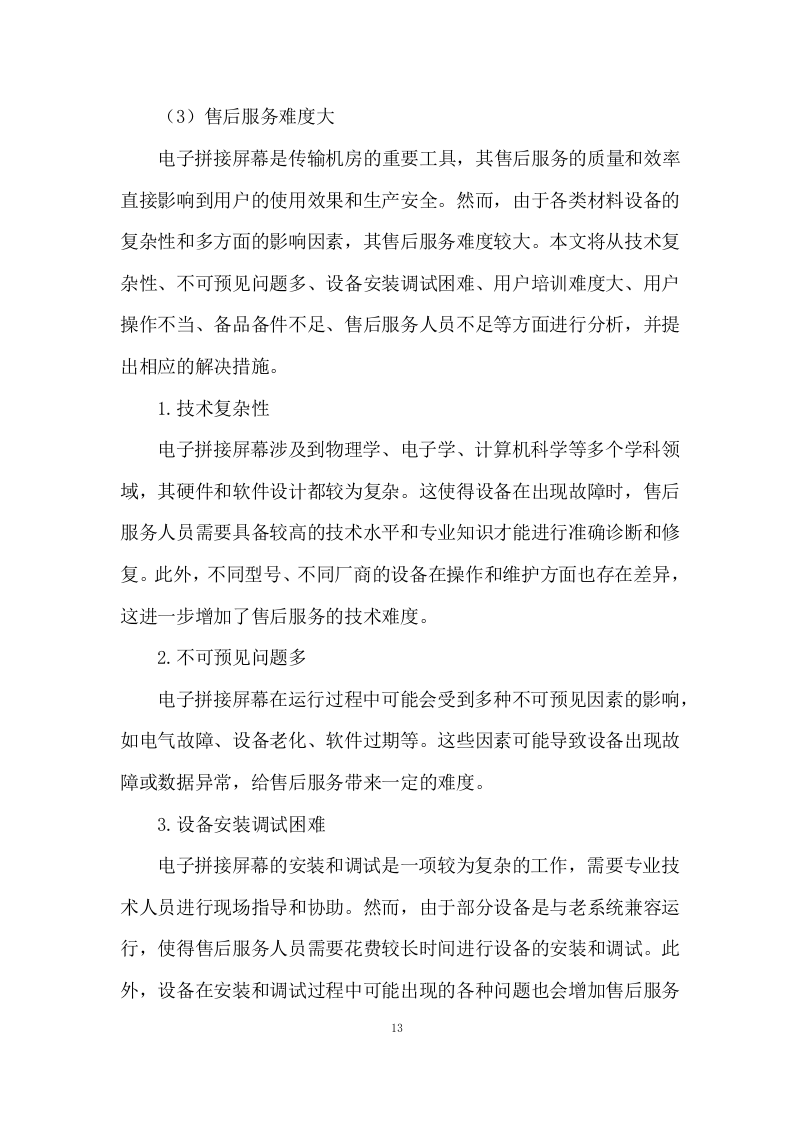

（3）售后服务难度大
电子拼接屏幕是
传输机房
的重要工具，其售后服务的质量和效率直接影响到用户的使用效果和生产安全。然而，由于各类材料设备的复杂性和多方面的影响因素，其售后服务难度较大。本文将从技术复杂性、不可预见问题多、设备安装调试困难、用户培训难度大、用户操作不当、备品备件不足、售后服务人员不足等方面进行分析，并提出相应的解决措施。
1.技术复杂性
电子拼接屏幕涉及到物理学、电子学、计算机科学等多个学科领域，其硬件和软件设计都较为复杂。这使得设备在出现故障时，售后服务人员需要具备较高的技术水平和专业知识才能进行准确诊断和修复。此外，不同型号、不同厂商的设备在操作和维护方面也存在差异，这进一步增加了售后服务的技术难度。
2.不可预见问题多
电子拼接屏幕在运行过程中可能会受到多种不可预见因素的影响，如电气故障、设备老化、软件过期等。这些因素可能导致设备出现故障或数据异常，给售后服务带来一定的难度。
3.设备安装调试困难
电子拼接屏幕的安装和调试是一项较为复杂的工作，需要专业技术人员进行现场指导和协助。然而，由于部分设备是与老系统兼容运行，使得售后服务人员需要花费较长时间进行设备的安装和调试。此外，设备在安装和调试过程中可能出现的各种问题也会增加售后服务的工作量和难度。
4.用户培训难度大
各类材料设备的操作和维护需要具备一定的专业知识和技能。然而，不同用户对设备和操作和维护技能的掌握程度存在差异，这使得售后服务人员在培训过程中需要针对不同用户的需求进行个性化培训。此外，由于部分用户对培训重视程度不够，使得培训效果不佳，也会增加售后服务难度。
第三章 资源配置计划
1、施工整体部署
本项目在
*************
原设施基础上进行升级改造，装修升级改造内容多样化，本项目主要工作内容有
:原有结构拆除、地面、天棚、墙面、墙面装饰造型及配套电气等内容。
项目部将结合本工程特点，从人、机、料、法、环等方面制定科学合理的施工部署，确保本工程工期、质量、安全、环境保护等目标的顺利实现。
1、根据本工程的重要性，公司将选派高素质的专业管理人员，选用具有强大战斗力的施工队伍，组建成一支优秀的项目团队，共同实现各项目标。
2、我公司强大的资金实力，是工程资金有效运转的坚强后盾
；
为本工程设立专用账户、专款专用
；
并对分包商的资金流向进行跟踪控制，确保工程资金有效利用。
3、合理选择、布置施工机械。
4、为保证工程质量，大宗材料、设备采用社会公开招标，实行“阳光管理”，物资设备、材料进场由业主、
甲方
联合验收。
序号
部署原则
1
人
(1)选择综合素质高、具有丰富同类工程施工经验的项目管理人员组成工程项目部，代表我公司法人全面履约。
(2)选择与项目部长期合作、劳动力充足、配合项目部创过优秀工程的劳务队伍。
2
机
(1)施工机具本着高效、实用的原则最充足配置。
(2)项目设立施工机械动力设备保障工作小组，确保施工过程中机械设备能正常、稳定运行。
3
料
(1)为本工程施工准备资金专用帐户，确保专款专用，保证工程材料及时、充足进场，并制定科学的进场计划。
(2)建立合格材料供应商管理体系，严格保证进场材料质量。
(3)材料进场后有统一的堆场规划，存放安全，尽量避免损耗。
4
法
施工方法必须具有科学性、安全性、经济性，各分项工程施工方案的选择必须重点以确保工期、质量、安全目标为基础。
5
环
综合考虑现场地理位置特殊对本工程的施工场地、材料运输的影响，有相应协调措施。
2、项目实施阶段
本项目施工部署阶段划分为：施工准备阶段、装修部分（含空调移机）、广告部分、电子拼接屏幕、定制展柜、交付验收。
2.1、施工准备阶段
（1）中标后已与招标方签署施工合同；
（2）收到甲方的开工指令；
（3）进行现场临时设施建设，不限于施工场区的临时用水、用电；
（4）实施方案确认审批；
（5）项目管理人员和拟投入的劳务队伍已经陆续进场；
（6）
前期所需的机械机具陆续进场；
第四章 施工
方案
1、拆除工程
本项目拆
除主要是原有室内物件清运、顶面拆除、原来侧墙木门拆除等，包括相关配套装修的拆除、恢复、垃圾清运等工作。
1.1.拆除目标
原有顶面、侧墙木门拆除，其余配套装修环节穿插进行，在某个施工点具备改造条件前，进行原有拆除，并处理好安装基层并清理拆除垃圾，同时做好现有地面的保护工作。
1.2.拆除步骤
顶面及侧墙木门拆除处理：拆除工具、人员到位，具备拆除工作——原隔墙拆除和墙面面剔除——基层处理——清理拆除垃圾
1.3.安全措施
在进行装修拆除工程时，必须采取有效的安全措施，确保作业人员的安全和施工现场的安全。以下是一些重要的装修拆除安全措施：
1.拆除施工前，必须对作业人员进行安全技术交底，确保施工人员熟悉拆除过程中的安全注意事项。包括拆除时的操作顺序、拆除物的稳定性、作业现场的安全距离、作业人员的防护措施等。
2.严格遵守建筑拆除工程安全规范，确保拆除施工符合国家法律法规要求。在拆除过程中，应遵循建筑拆除工程安全规范，对拆除物的结构进行充分了解，并采取相应的安全措施。
3.施工现场应设置明显的安全警示标志，并采取相应的安全防护措施，避免闲杂人员进入施工现场。安全警示标志应明显可见，包括但不限于警告牌、警戒线等。同时应采取相应的安全防护措施，如搭设防护栏杆、穿戴防护装备等。
4.拆除作业时应保持作业现场整洁，禁止在作业现场抽烟或丢弃烟头等杂物。在拆除过程中，应保持作业现场整洁有序，避免出现杂物、垃圾等影响施工的情况。
5.对易燃、易爆物品必须严格管理，及时清除现场垃圾，确保施工现场整洁有序。对于易燃、易爆物品，应采取相应的安全措施进行管理，如设置专门的存放地点、定期检查存放地点等。同时应及时清除现场垃圾，确保施工现场整洁有序。
6.拆除过程中如遇到不明物体，应立即停止作业，及时向上级主管部门报告并采取相应的安全措施。对于不明物体，应采取相应的安全措施进行处置，如使用专用工具等。
7.拆除下来的材料应及时运出施工现场，禁止将拆除下来的材料堆放在现场。对于拆除下来的材料，应采取相应的安全措施进行处置，如及时运出施工现场、放置在指定的存放地点等。
1.4.环保措施
在进行装修拆除工程时，除了注重施工安全，还需采取有效的环保措施，以减少对环境的影响。以下是一些重要的装修拆除环保措施：
1.施工前要进行环保宣传，让工人了解环保的重要性。通过宣传教育，提高工人的环保意识和技能，使其在施工过程中注重环保，减少对环境的污染。
2.合理使用材料，避免浪费，减少废弃物的产生。在拆除过程中，应根据实际需要合理使用材料，避免过度浪费。同时，应尽量减少废弃物的产生，对可回收利用的材料进行分类回收利用。
3.严格遵守施工时间，尽量避免在休息时间进行施工。为了减少对周围居民的影响，应严格遵守施工时间规定，尽量避免在休息时间进行拆除施工。
4.施工时要注意保护环境，避免污染环境。在拆除过程中，应采取有效的措施保护环境，如使用降尘措施、合理安排作业顺序等，避免对环境造成污染。
5.施工后要及时清理现场，确保环境整洁。拆除施工完成后，应及时清理现场，将废弃物、垃圾等运出施工现场，确保环境整洁有序。
6.合理使用资源，减少能源消耗。在拆除过程中，应合理使用资源，如水、电等，减少不必要的能源消耗。同时，应尽量采用节能技术和设备，提高能源利用效率。
7.尽量使用环保材料，减少对环境的污染。在拆除过程中，应尽量使用环保材料，如可回收利用的材料、低挥发性有机化合物涂料等，以减少对环境的污染。
1.5.应急办法
在进行装修拆除工程时，可能会遇到各种突发情况，因此需要采取有效的应急办法，以保障施工安全和顺利进行。以下是一些重要的装修拆除应急办法：
1.保护现场
在拆除装修时，需要保护现场，特别是对于有价值或易损坏的物品，应提前做好保护措施。具体来说，可以采取以下措施：
提前规划好区域，用标志标明施工现场范围，避免无关人员进入。
在现场设置警示牌，提醒外人勿进入施工区域。
对于需要保护的物品，进行分类并妥善安置。
2.做好防护措施
在拆除装修时，需要注意做好防护措施，以避免发生安全事故。具体来说，可以采取以下措施：
设置合适的临时接地，以避免由于电路问题造成火灾或触电事故。
设置足够的安全护栏，确保工人的安全。
提供必要的安全装备，如安全帽、防护眼镜、手套等。
3.准备必要的工具
在拆除装修时，需要准备必要的工具，包括切割机、气割枪、铁锹、垃圾袋等。同时需要注意工具的使用范围和安全性，确保使用安全。具体来说，可以采取以下措施：
根据施工需要，提前准备好相应的工具。
对工人进行工具使用培训，确保其熟悉工具的使用方法。
定期检查工具的安全性，及时更换损坏的工具。
4.逐步拆除
在拆除装修时，需要注意逐步拆除，避免造成不必要的损失。具体来说，可以采取以下措施：
先拆除易损装饰，再拆除其他装饰。
最后拆除吊顶等表面装饰层。
对于需要保留的物品或结构，应妥善保护并移至安全区域。
5.注意细节
在拆除装修时，需要注意细节，以避免造成不必要的损失。具体来说，可以采取以下措施：
确保垃圾清理干净，避免对环境造成污染。
注意防火、防爆等安全问题，避免事故发生。
对于不确定的物品或结构，应先进行检测或咨询专业人士。
6.及时处理垃圾
在拆除装修时，需要注意及时处理垃圾，避免影响现场环境。具体来说，可以采取以下措施：
定期清理垃圾，确保场地的整洁和安全。
将垃圾分类处理，可回收利用的物品应进行回收利用。
对于不能回收利用的垃圾，应妥善处理，避免对环境造成污染。
7.检查现场在拆除装修时，需要注意检查现场，确保安全。具体来说，可以采取以下措施：
最后进行安全检查包括防火防盗等确保现场安全。
2、天棚吊顶
2.1、
施工准备
2.1.
1、主要材料
轻钢龙骨
、石膏板、铝方通
及配件的材料、品种、规格、质量严格按照施工设计要求。
2.1.
2、主要机具
电锯、无齿锯、射钉枪、手电钻、砂轮切割机、电焊机等。
2.1.3、作业条件
（1）熟悉图纸和设计说明及施工现场。
（2）对图纸要求标高、洞口及顶内管道设备等核对证实无误。
（3）进场材料已合格验收完毕且备足。
2.2、
工艺流程
2.3、操作工艺
2.3.
1、弹线
根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。
2.3.
2、安装主龙骨吊杆
在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装吊筋。一般从房间吊顶中心向两边分，不上人吊顶间距为
*****
0－1500mm，吊点分布要均匀。如遇梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
2.3.
3、安装主龙骨
主龙骨沿房间长向布置，间距宜为
*****
0－1500mm，主龙骨用与之配套的龙骨吊件与吊筋安装。主龙骨距墙边小于等于200mm。
2.3.
4、安装边龙骨
边龙骨安装时用水泥钉固定，固定间距在300mm左右。
2.3.
5、安装次龙骨
间距为300-600mm。
2.3.
6、
石膏板
的安装
石膏板
与轻钢龙骨固定的方式采用自攻螺钉固定法，在已安装好并经验收轻钢骨架下面（即做隐蔽验收工作）安装
石膏板
。安装
石膏板
用自攻螺丝（规格253.5mm）固定，自攻螺丝钉距板边以150－170mm为宜，板中钉距不超过200mm螺钉应与板面垂直，均匀布置，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另安装螺钉。自攻螺丝钉距板边（
金属微孔板
即包封边）10-15mm为宜，切割的板边以15-20mm。钉头嵌入
金属微孔板
深度以0.5-1.0mm为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。
2.3.
7、刷防锈漆
轻钢龙骨架罩面板顶棚吊杆、固定吊杆铁件，在封罩面板前应刷防锈漆。
3、开关、插座面板、灯具安装
(1）布线
电线的敷设应符合设计要求，可采用配管(金属配管或塑料管）、护套线等敷设线路.不得将普通绝缘电线裸露敷设.
1）配管布线:
①按设计要求选择适当的配管，管间连接紧密,管口光滑，护口齐全;配管应固定,排列整齐；盒(箱）设置正确，固定可靠。
②电气管路与蒸汽管热水管间距宜大于500mm，与其它管路应大于100mm;吊顶敷设管线应固定可靠，距顶棚面间距大于50mm。
2）护套线配线
①护套线敷设时，严禁有纽绞、死弯、绝缘层损坏，护套断裂等缺陷；严禁直接埋入抹灰层等碱性材料内敷设。
②布线平直、整齐、固定可靠；穿过梁、墙、楼板等处应有保护管。
3）照明器具及开关插座的安装
①照明器具应符合设计要求;大型灯具安装须用吊钩、预埋件或专用框架可靠固定埋设牢固；电源线不应紧贴器具外壳，吸顶灯固定面罩的外边框应紧贴棚面，发热量较大的器具与可燃材料的接触处应进行隔热处理。
②插座、开关安装牢固,四周无缝隙；插座开关离地面间距不小于200mm,插座、开关位置高低应保持同一水平线,目测无明显偏差；面板整洁无污迹。1.5m以下安装的插座应采用防触电保护措施的插座；厨房、卫生间内安装的开关应采用带防水措施的开关。
③单相两孔插座的接线，面对插座左孔接零线，右孔接相线；单相三孔，三相四孔插座的接地(零）线接在正上方;插座接地线单独敷设,不与工作零线混同。
4)电线接线与线路保护
①所用导线的型号、线径应符合设计要求；导线连接紧固，接头部首拉力；包扎严密,不伤线芯，导线无纽绞、曲结、死弯、绝缘层破损等缺。
②采用螺钉（螺帽）连接时，导线无绝缘距离不大于3mm;铜线间连接采用铰接法时铰接长度不小于5圈，绑扎法时绑扎长度不小于10倍线径，连接后搪上焊锡；用黑胶布爆炸接头时，内部应先包绝缘带。
③分支接头应在接线盒、灯头盒、开关盒内处理,每个接头上接线不宜超过两根；先在盒内留有适当余量。
④线路应采用适当的短路保护、过载保护措施及接地（零）保护措施。
（3)吊顶LED灯的安装
1)分类
①灯按构造分类:有吸顶式和嵌入式两种。本工程采取的嵌入式。
②灯按灯罩按设计造型分类：本工程有平板灯、方通灯、长条线型灯、双头格栅筒灯。
2)操作方法
①顶棚开口：先以小搁栅接吸顶灯开口大小围合成孔洞边框，此边框既为灯具提供连接点。边框一般为短形.大的吸顶灯可在局部补强部位加斜撑做成国开口或方开口。
②吊筋与灯具连接：吸顶灯要从结构层单设吊筋，在楼板施工时就应把吊筋理上，埋设方法同吊顶理筋方法。埋筋的位置要求准确，但施工中不可避免有一定误差，为使灯具安装位置准确,在与灯具上支承件相同的位置另吊顶格栅。格栅上与吊筋连接，下与灯具上的支承架连接，这样既可保证吸顶灯牢固安全，又可保证位置准确。
4、顶面、墙面乳胶漆
(1)施工准备
1)材料
①涂料：乙酸乙烯乳漆
②调腻子用料:滑石粉或大白粉，石膏粉,羧甲基纤维素,聚醋酸乙烯乳液。
③颜料：各色有机
