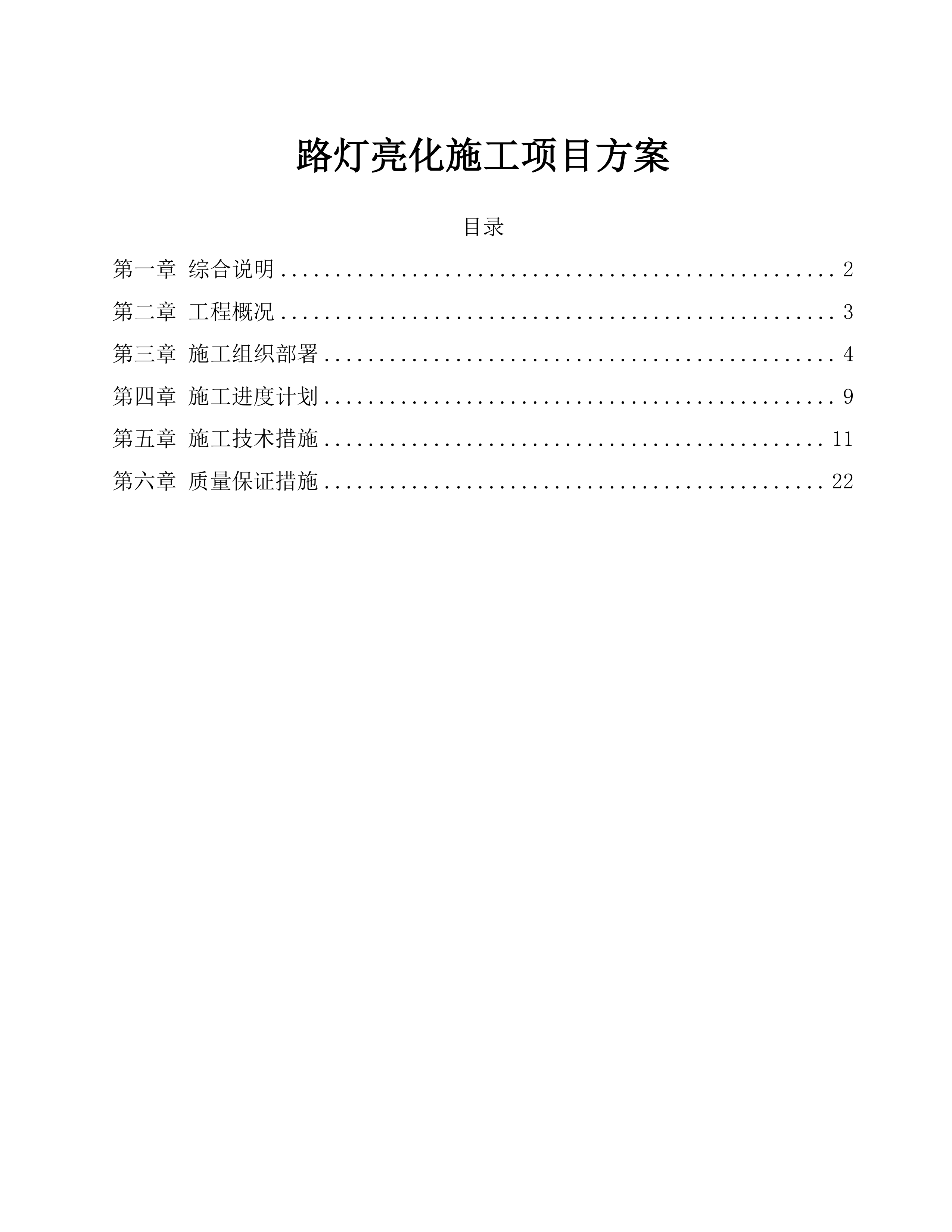

路灯亮化施工
项目
方案
目录
第一章 综合说明
2
第二章 工程概况
3
第三章 施工组织部署
4
第四章 施工进度计划
9
第五章 施工技术措施
11
第六章 质量保证措施
22

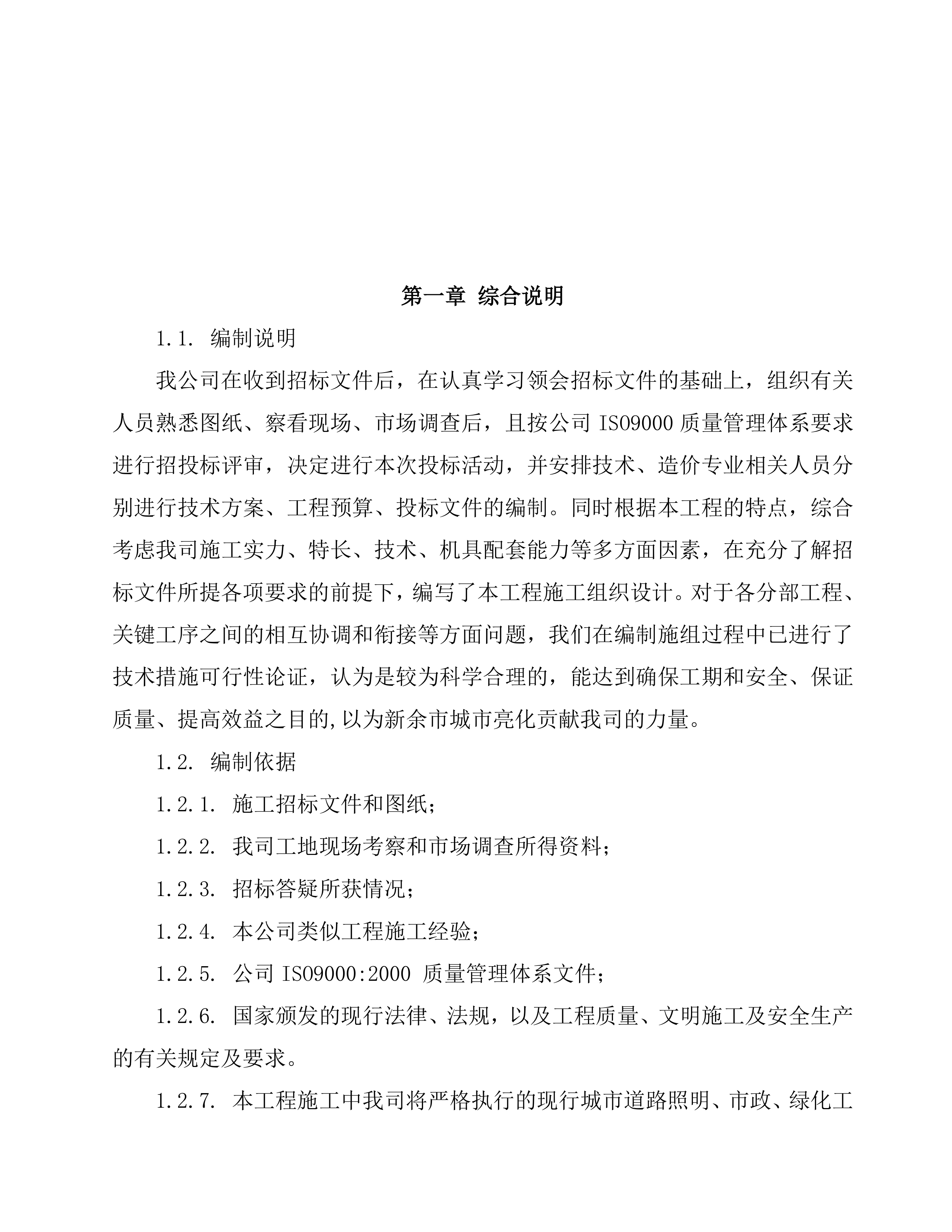

第一章 综合说明
1.1. 编制说明
我公司在收到招标文件后，在认真学习领会招标文件的基础上，组织有关人员熟悉图纸、察看现场、市场调查后，且按公司ISO9000质量管理体系要求进行招投标评审，决定进行本次投标活动，并安排技术、造价专业相关人员分别进行技术方案、工程预算、投标文件的编制。同时根据本工程的特点，综合考虑我司施工实力、特长、技术、机具配套能力等多方面因素，在充分了解招标文件所提各项要求的前提下，编写了本工程施工组织设计。对于各分部工程、关键工序之间的相互协调和衔接等方面问题，我们在编制施组过程中已进行了技术措施可行性论证，认为是较为科学合理的，能达到确保工期和安全、保证质量、提高效益之目的,以为新余市城市亮化贡献我司的力量。
1.2. 编制依据
1.2.1. 施工招标文件和图纸；
1.2.2. 我司工地现场考察和市场调查所得资料；
1.2.3. 招标答疑所获情况；
1.2.4. 本公司类似工程施工经验；
1.2.5. 公司ISO9000:2000 质量管理体系文件；
1.2.6. 国家颁发的现行法律、法规，以及工程质量、文明施工及安全生产的有关规定及要求。

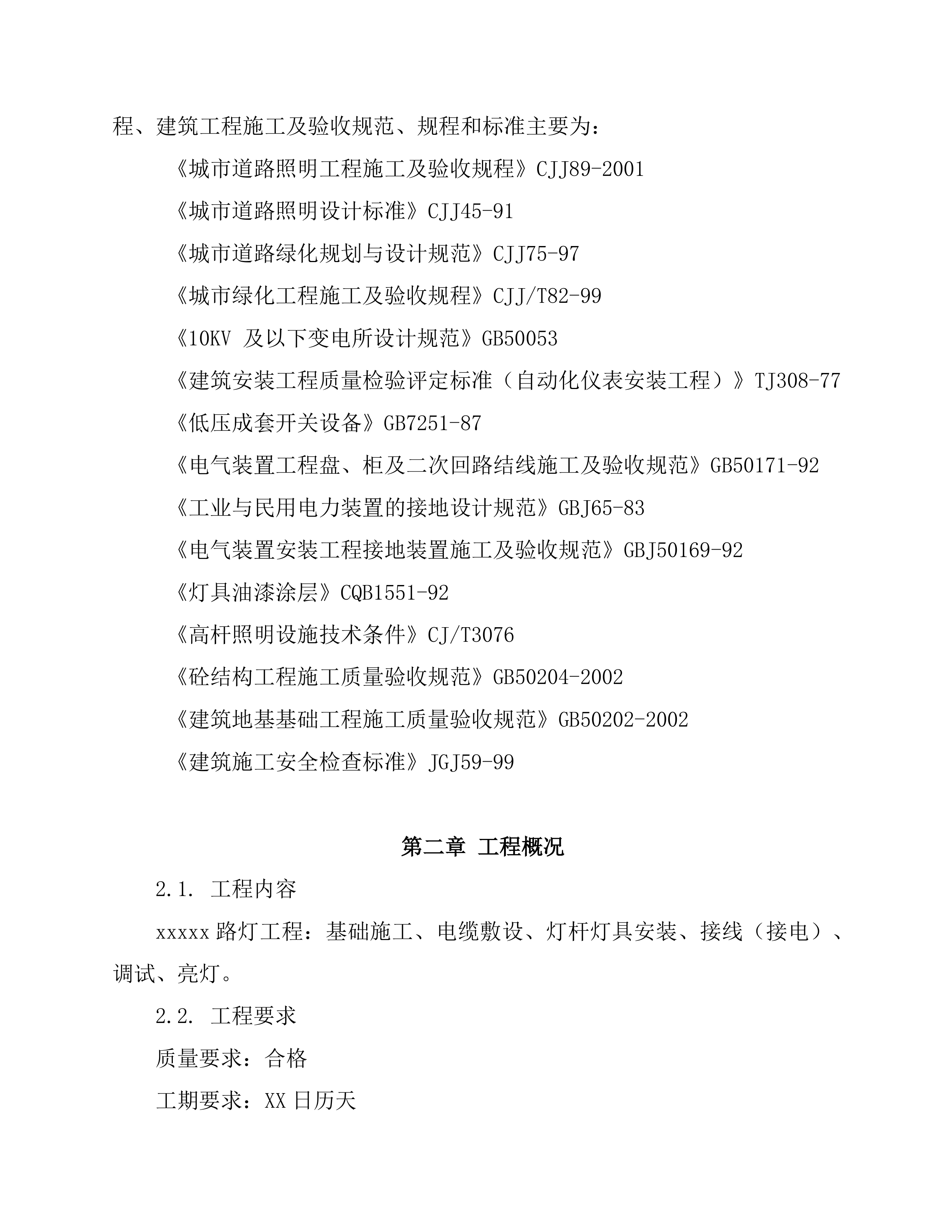

1.2.7. 本工程施工中我司将严格执行的现行城市道路照明、市政、绿化工程、建筑工程施工及验收规范、规程和标准主要为：
《城市道路照明工程施工及验收规程》CJJ89-2001
《城市道路照明设计标准》CJJ45-91
《城市道路绿化规划与设计规范》CJJ75-97
《城市绿化工程施工及验收规程》CJJ/T82-99
《10KV 及以下变电所设计规范》GB50053
《建筑安装工程质量检验评定标准（自动化仪表安装工程）》TJ308-77
《低压成套开关设备》GB7251-87
《电气装置工程盘、柜及二次回路结线施工及验收规范》GB50171-92
《工业与民用电力装置的接地设计规范》GBJ65-83
《电气装置安装工程接地装置施工及验收规范》GBJ50169-92
《灯具油漆涂层》CQB1551-92
《高杆照明设施技术条件》CJ/T3076
《砼结构工程施工质量验收规范》GB50204-2002
《建筑地基基础工程施工质量验收规范》GB50202-2002
《建筑施工安全检查标准》JGJ59-99
第二章 工程概况
2.1. 工程内容
xxxxx路灯工程
：
基础施工、电缆敷设、灯杆灯具安装、接线（接电）、调试、亮灯。
2.2. 工程要求
质量要求：合格
工期要求：
XX
日历天
2.3.工程规模
13米路灯160套 、
VV
22
4×35mm2 500米、VV
22
4×16mm2 6800米
2.4. 工程特点
本工程为市政路灯工程，具有工程质量要求高、工期紧的特点。
第三章 施工组织部署
3.1. 施工总体部署
根据本工程特点，为确保在自开工之日起
XX
日历天内完成施工任
务，拟将本工程按全长划分三个施工段，组织流水作业，并按排专门人员与各施工队伍协调，以保证工程顺利实施。
3.2. 施工组织机构和人员配置

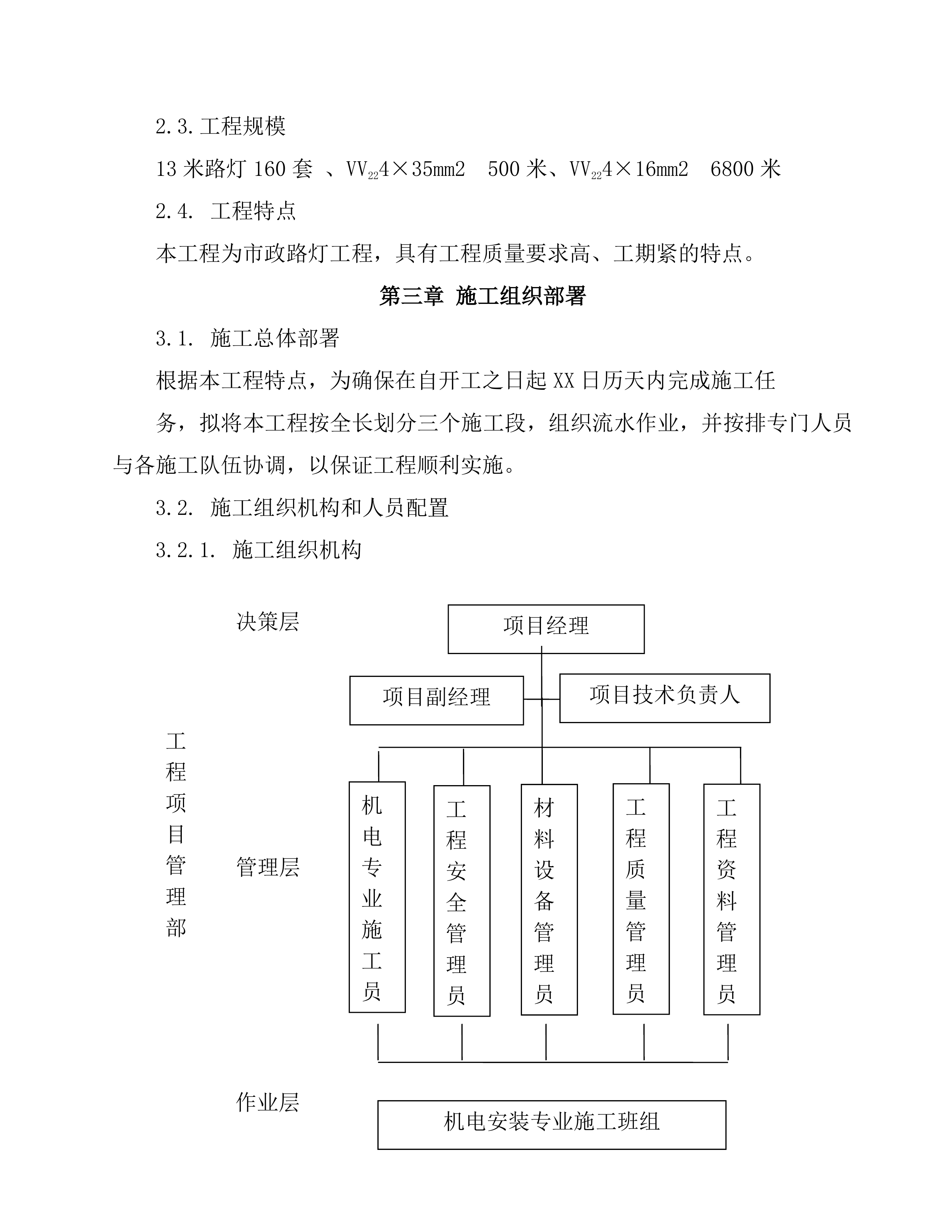

3.2.1. 施工组织机构
项目经理
项目经理
决策层
决策层
项目副经理
项目副经理
项目技术负责人
项目技术负责人
工程项目管理部
工程项目管理部
工程安全管理员
工程安全管理员
材料设备管理员
材料设备管理员
工程质量管理员
工程质量管理员
工程资料管理员
工程资料管理员
机电专业施工员
机电专业施工员
管理层
管理层
作业层
作业层
机电安装专业施工班组
机电安装专业施工班组

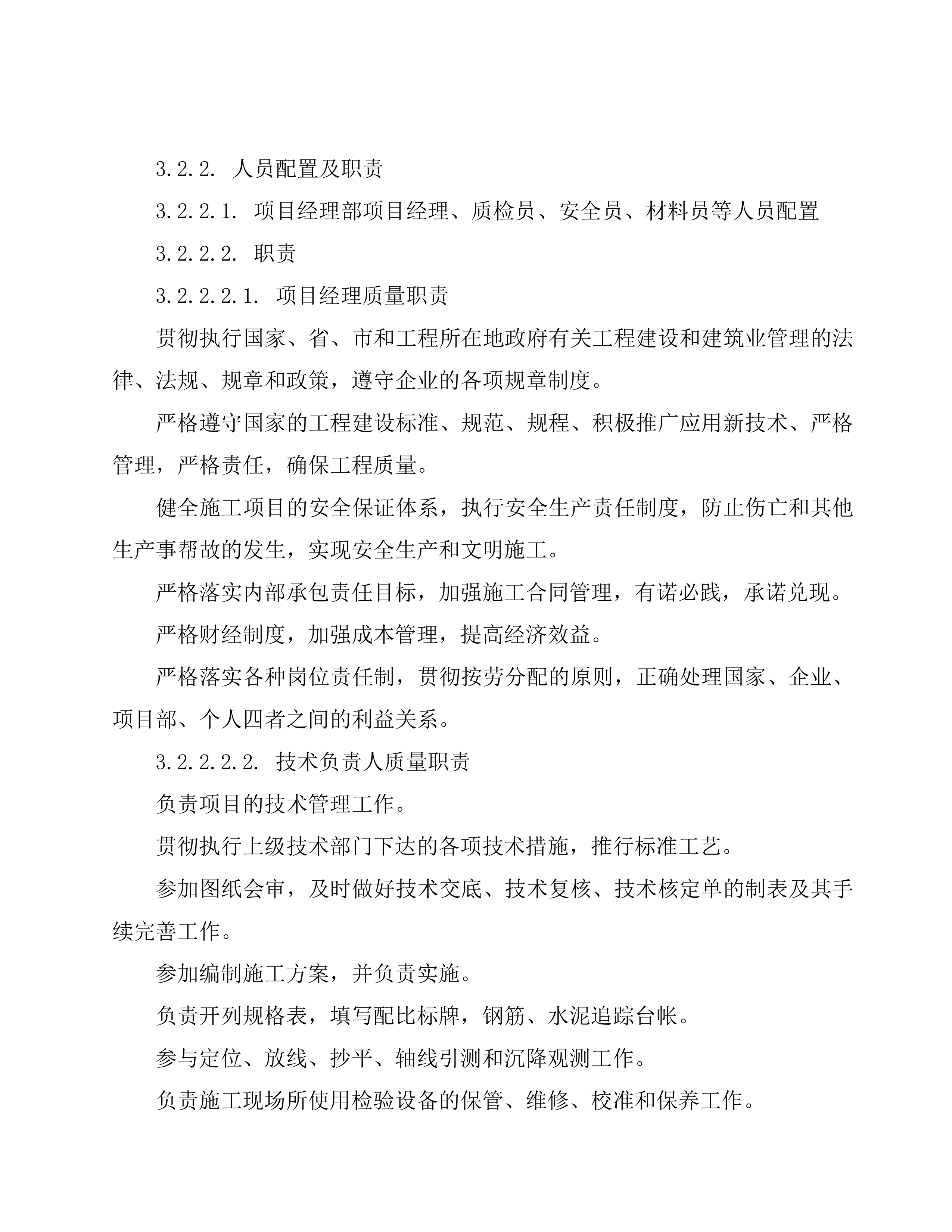

3.2.2. 人员配置及职责
3.2.2.1. 项目经理部项目经理、质检员、安全员、材料员等人员配置
3.2.2.2. 职责
3.2.2.2.1. 项目经理质量职责
贯彻执行国家、省、市和工程所在地政府有关工程建设和建筑业管理的法律、法规、规章和政策，遵守企业的各项规章制度。
严格遵守国家的工程建设标准、规范、规程、积极推广应用新技术、严格管理，严格责任，确保工程质量。
健全施工项目的安全保证体系，执行安全生产责任制度，防止伤亡和其他生产事帮故的发生，实现安全生产和文明施工。
严格落实内部承包责任目标，加强施工合同管理，有诺必践，承诺兑现。
严格财经制度，加强成本管理，提高经济效益。
严格落实各种岗位责任制，贯彻按劳分配的原则，正确处理国家、企业、项目部、个人四者之间的利益关系。
3.2.2.2.2. 技术负责人质量职责
负责项目的技术管理工作。
贯彻执行上级技术部门下达的各项技术措施，推行标准工艺。
参加图纸会审，及时做好技术交底、技术复核、技术核定单的制表及其手续完善工作。
参加编制施工方案，并负责实施。
负责开列规格表，填写配比标牌，钢筋、水泥追踪台帐。
参与定位、放线、抄平、轴线引测和沉降观测工作。
负责施工现场所使用检验设备的保管、维修、校准和保养工作。

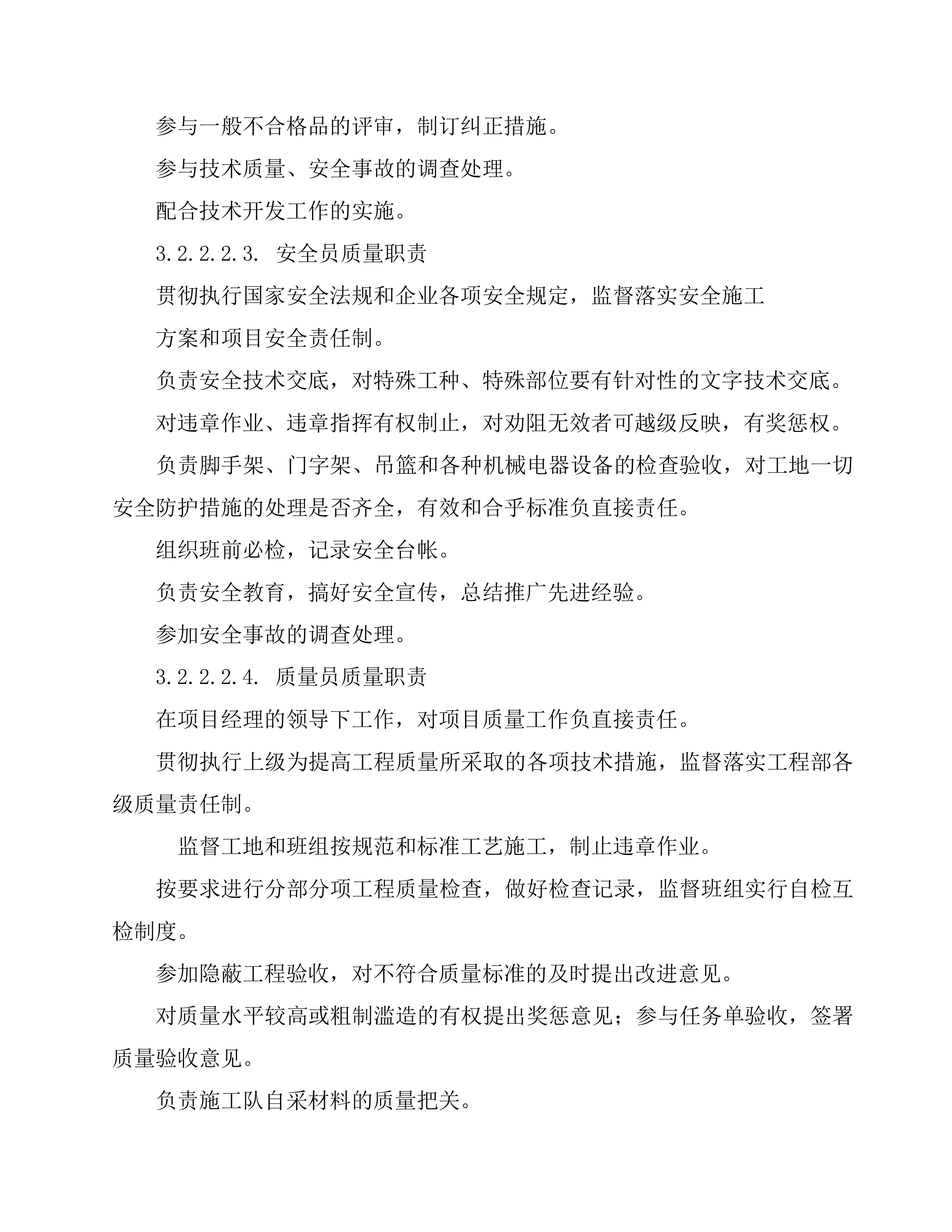

参与一般不合格品的评审，制订纠正措施。
参与技术质量、安全事故的调查处理。
配合技术开发工作的实施。
3.2.2.2.3. 安全员质量职责
贯彻执行国家安全法规和企业各项安全规定，监督落实安全施工
方案和项目安全责任制。
负责安全技术交底，对特殊工种、特殊部位要有针对性的文字技术交底。
对违章作业、违章指挥有权制止，对劝阻无效者可越级反映，有奖惩权。
负责脚手架、门字架、吊篮和各种机械电器设备的检查验收，对工地一切安全防护措施的处理是否齐全，有效和合乎标准负直接责任。
组织班前必检，记录安全台帐。
负责安全教育，搞好安全宣传，总结推广先进经验。
参加安全事故的调查处理。
3.2.2.2.4. 质量员质量职责
在项目经理的领导下工作，对项目质量工作负直接责任。
贯彻执行上级为提高工程质量所采取的各项技术措施，监督落实工程部各级质量责任制。
监督工地和班组按规范和标准工艺施工，制止违章作业。
按要求进行分部分项工程质量检查，做好检查记录，监督班组实行自检互检制度。
参加隐蔽工程验收，对不符合质量标准的及时提出改进意见。
对质量水平较高或粗制滥造的有权提出奖惩意见；参与任务单验收，签署质量验收意见。
负责施工队自采材料的质量把关。

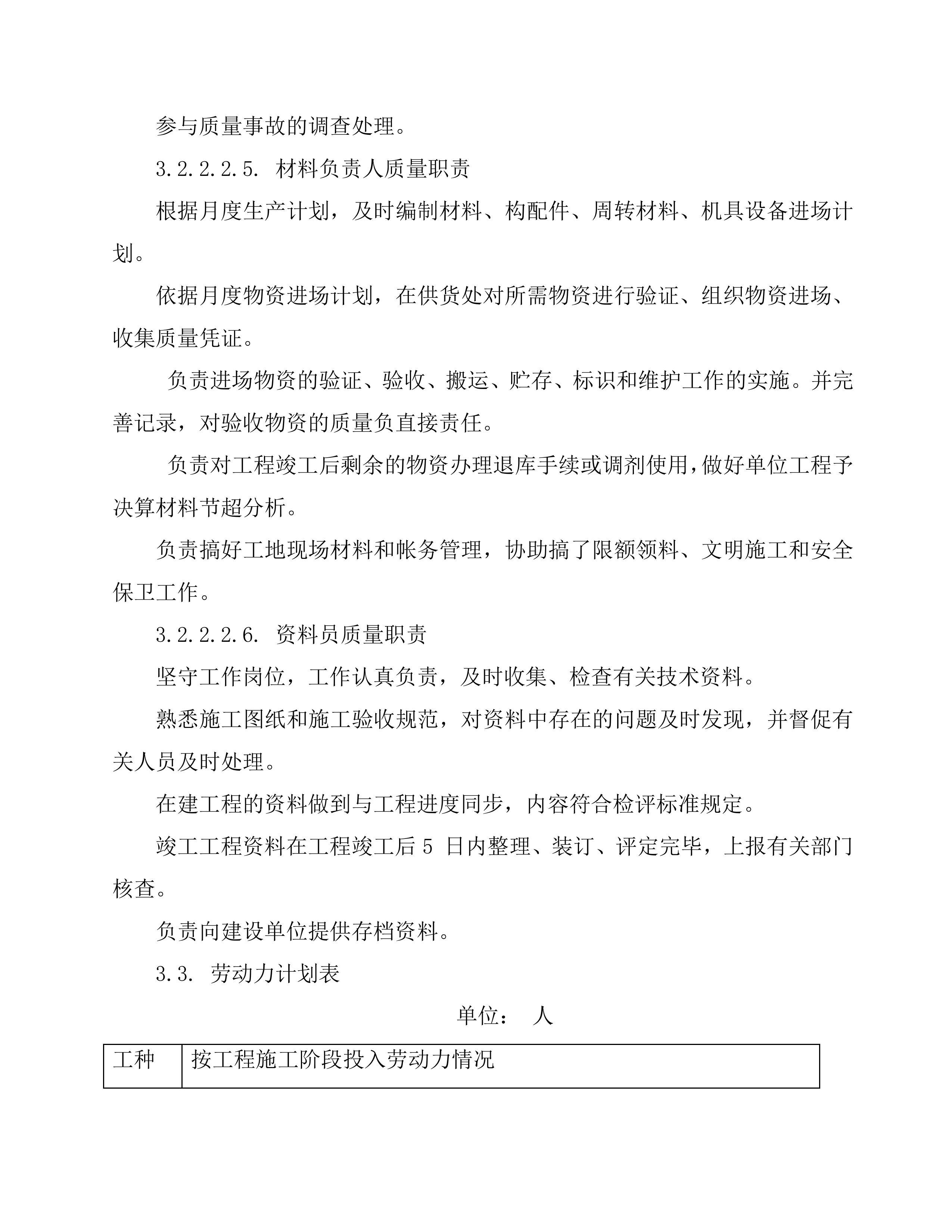

参与质量事故的调查处理。
3.2.2.2.5. 材料负责人质量职责
根据月度生产计划，及时编制材料、构配件、周转材料、机具设备进场计划。
依据月度物资进场计划，在供货处对所需物资进行验证、组织物资进场、收集质量凭证。
负责进场物资的验证、验收、搬运、贮存、标识和维护工作的实施。并完善记录，对验收物资的质量负直接责任。
负责对工程竣工后剩余的物资办理退库手续或调剂使用，做好单位工程予决算材料节超分析。
负责搞好工地现场材料和帐务管理，协助搞了限额领料、文明施工和安全保卫工作。
3.2.2.2.6. 资料员质量职责
坚守工作岗位，工作认真负责，及时收集、检查有关技术资料。
熟悉施工图纸和施工验收规范，对资料中存在的问题及时发现，并督促有关人员及时处理。
在建工程的资料做到与工程进度同步，内容符合检评标准规定。
竣工工程资料在工程竣工后5 日内整理、装订、评定完毕，上报有关部门核查。
负责向建设单位提供存档资料。

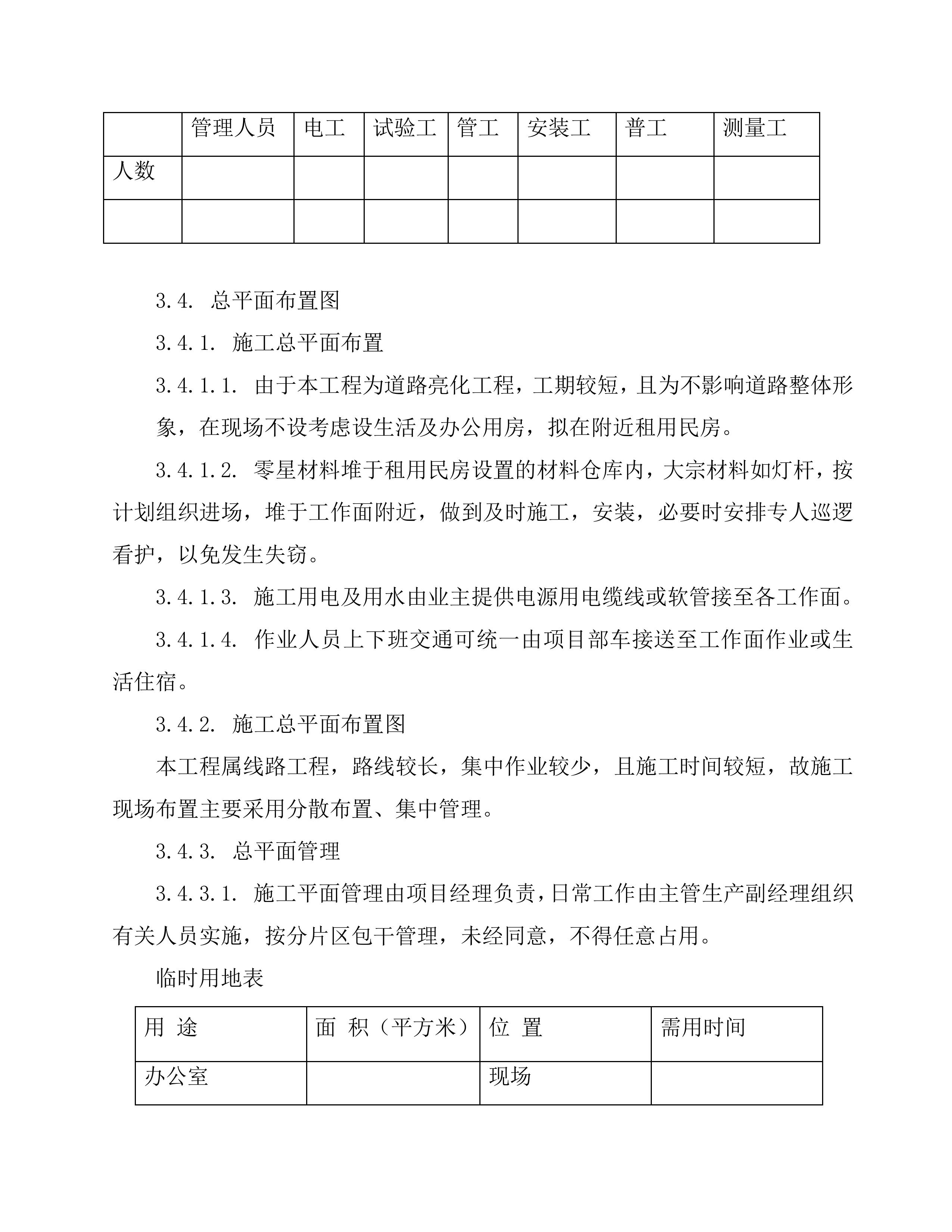

3.3. 劳动力计划表
单位：
人
工种
按工程施工阶段投入劳动力情况
管理人员
电工
试验工
管工
安装工
普工
测量工
人数
3.4. 总平面布置图
3.4.1. 施工总平面布置
3.4.1.1. 由于本工程为道路亮化工程，工期较短，且为不影响道路整体形
象，在现场不设考虑设生活及办公用房，拟在附近租用民房。
3.4.1.2. 零星材料堆于租用民房设置的材料仓库内，大宗材料如灯杆，按计划组织进场，堆于工作面附近，做到及时施工，安装，必要时安排专人巡逻看护，以免发生失窃。
3.4.1.3. 施工用电及用水由业主提供电源用电缆线或软管接至各工作面。
3.4.1.4. 作业人员上下班交通可统一由项目部车接送至工作面作业或生活住宿。
3.4.2. 施工总平面布置图
本工程属线路工程，路线较长，集中作业较少，且施工时间较短，故施工现场布置主要采用分散布置、集中管理。
3.4.3. 总平面管理
3.4.3.1. 施工平面管理由项目经理负责，日常工作由主管生产副经理组织有关人员实施，按分片区包干管理，未经同意，不得任意占用。
临时用地表
用 途
面 积（平方米）
位 置
需用时间
办公室
现场
材料房
现场
宿舍
现场
合 计
现场

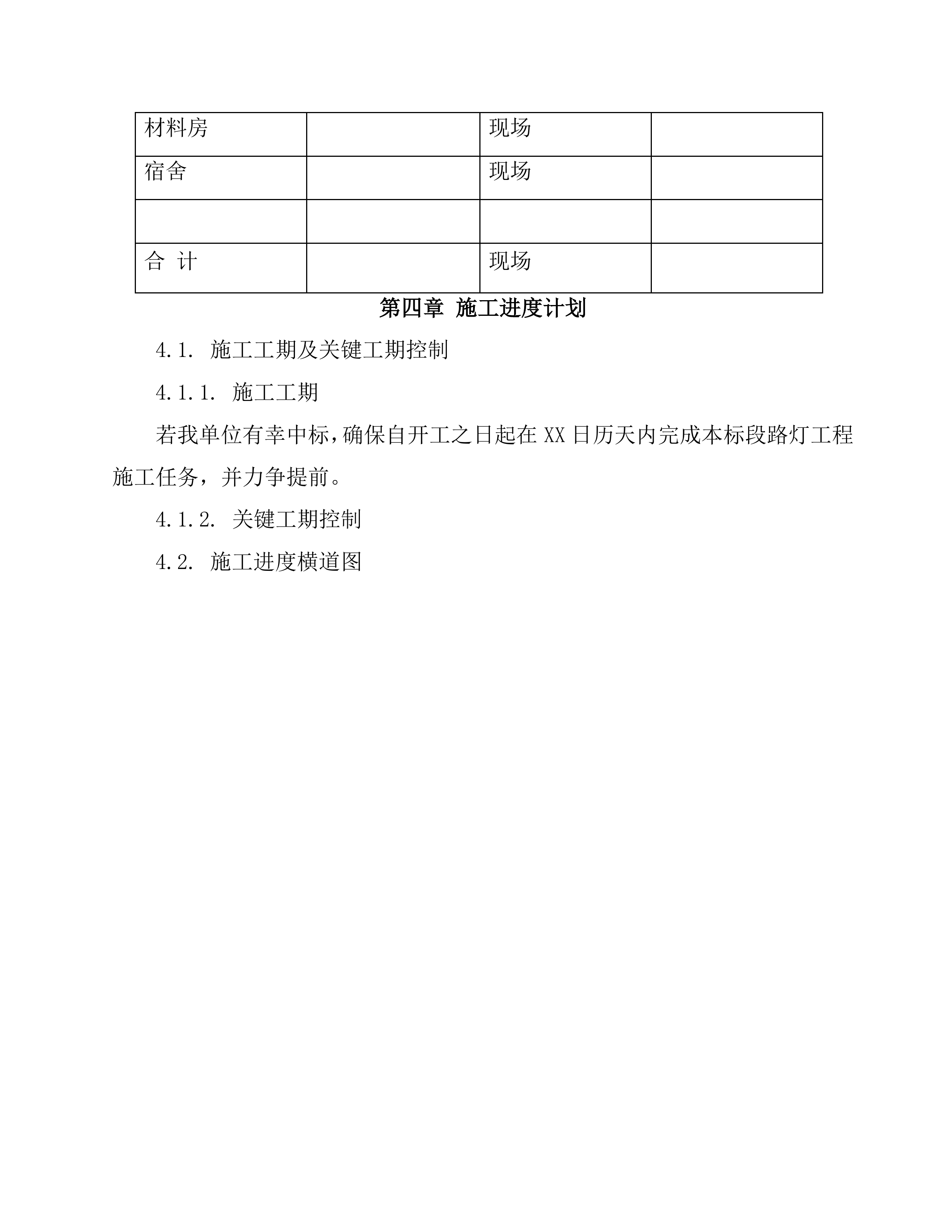

第四章 施工进度计划
4.1. 施工工期及关键工期控制
4.1.1. 施工工期
若我单位有幸中标，确保自开工之日起在
XX
日历天内完成本标段路灯工程施工任务，并力争提前。
4.1.2. 关键工期控制

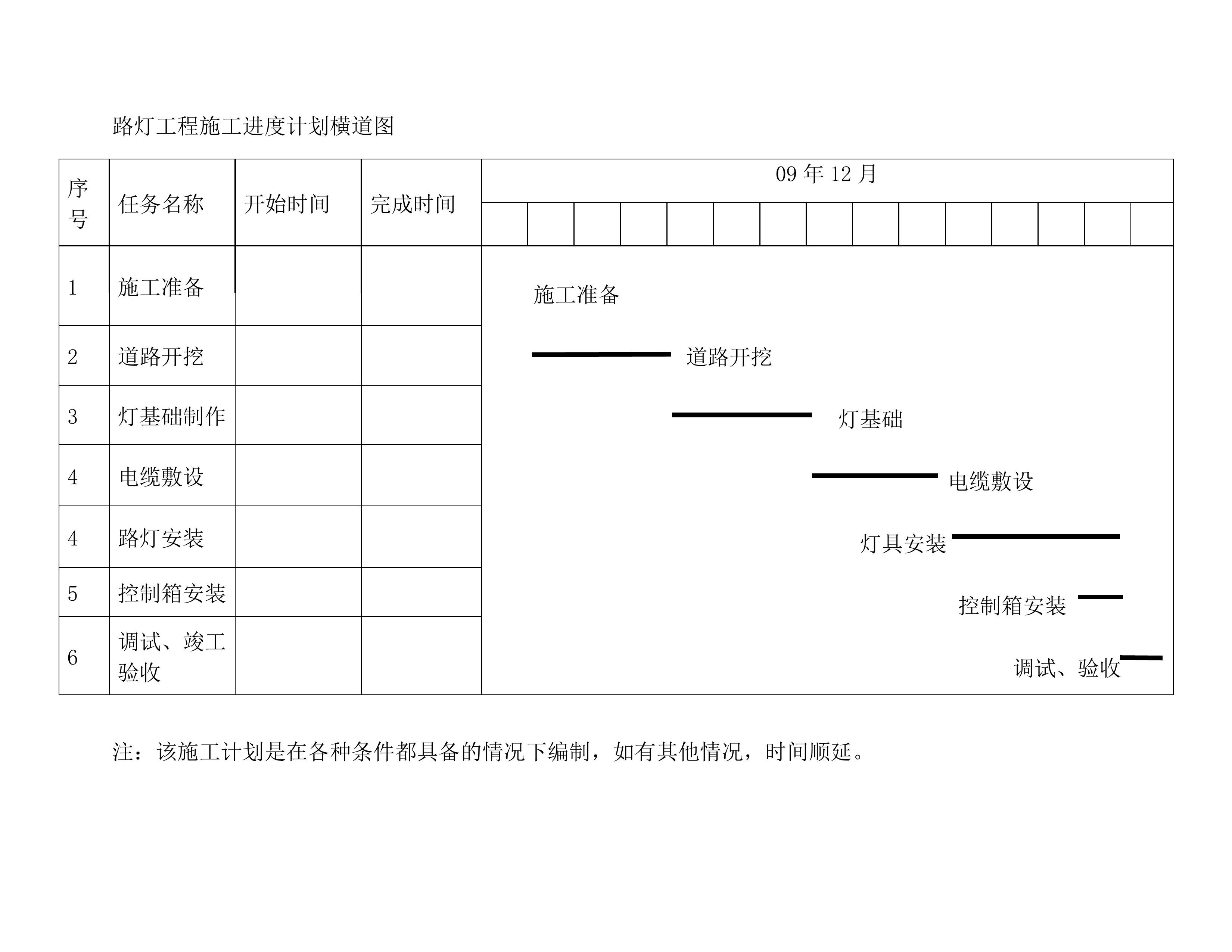

4.2. 施工进度横道图
路灯工程施工进度计划横道图
序号
任务名称
开始时间
完成时间
09年12月
1
施工准备
施工准备
道路开挖
灯基础
电缆敷设
灯具安装
控制箱安装
调试、验收
2
道路开挖
3
灯基础制作
4
电缆敷设
4
路灯安装
5
控制箱安装
6
调试、竣工验收
注：该施工计划是在各种条件都具备的情况下编制，如有其他情况，时间顺延。

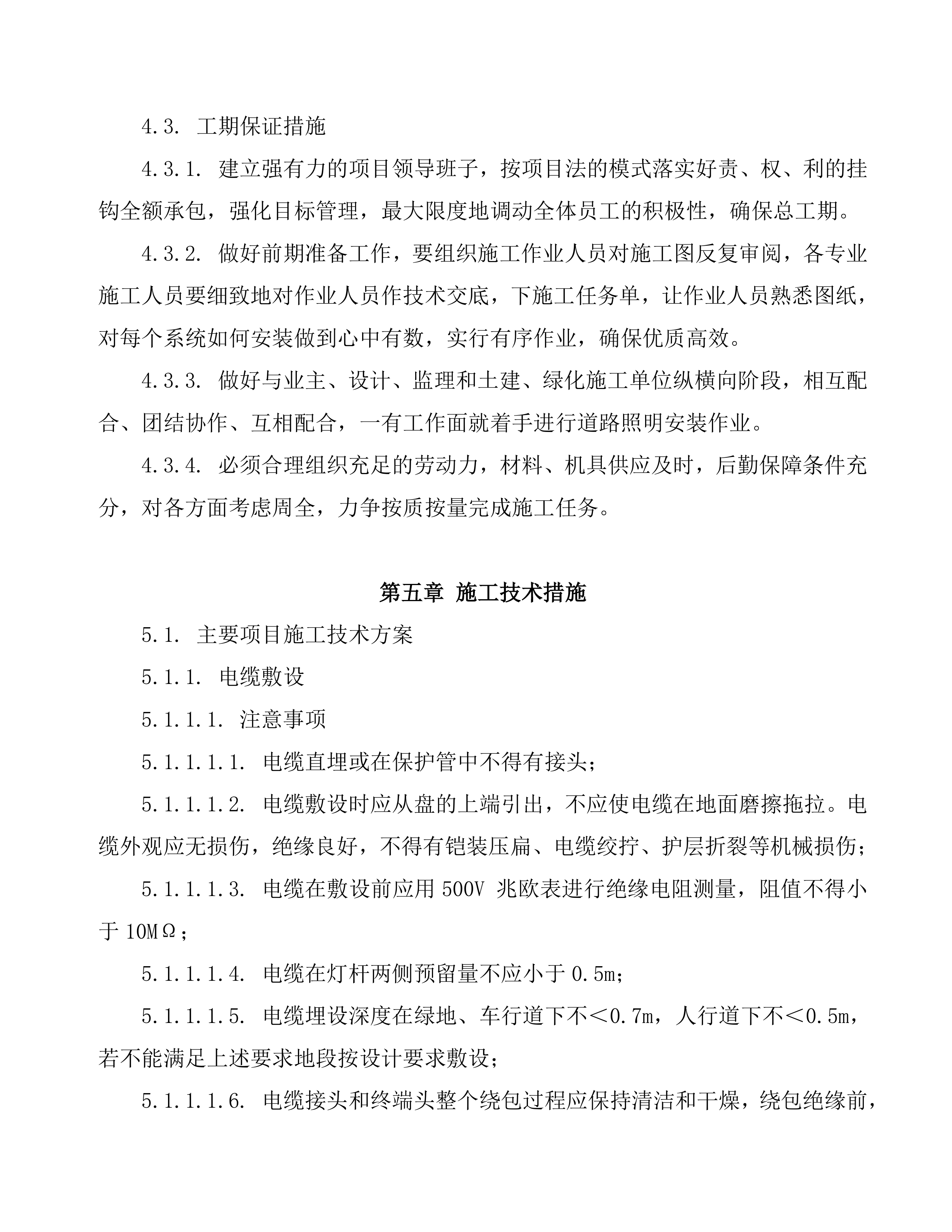

4.3. 工期保证措施
4.3.1. 建立强有力的项目领导班子，按项目法的模式落实好责、权、利的挂钩全额承包，强化目标管理，最大限度地调动全体员工的积极性，确保总工期。
4.3.2. 做好前期准备工作，要组织施工作业人员对施工图反复审阅，各专业施工人员要细致地对作业人员作技术交底，下施工任务单，让作业人员熟悉图纸，对每个系统如何安装做到心中有数，实行有序作业，确保优质高效。
4.3.3. 做好与业主、设计、监理和土建、绿化施工单位纵横向阶段，相互配合、团结协作、互相配合，一有工作面就着手进行道路照明安装作业。
4.3.4. 必须合理组织充足的劳动力，材料、机具供应及时，后勤保障条件充分，对各方面考虑周全，力争按质按量完成施工任务。
第五章 施工技术措施
5.1. 主要项目施工技术方案
5.1.1. 电缆敷设
5.1.1.1. 注意事项
5.1.1.1.1. 电缆直埋或在保护管中不得有接头；
5.1.1.1.2. 电缆敷设时应从盘的上端引出，不应使电缆在地面磨擦拖拉。电缆外观应无损伤，绝缘良好，不得有铠装压扁、电缆绞拧、护层折裂等机械损伤；
5.1.1.1.3. 电缆在敷设前应用500V 兆欧表进行绝缘电阻测量，阻值不得小于10MΩ；
5.1.1.1.4. 电缆在灯杆两侧预留量不应小于0.5m；
5.1.1.1.5. 电缆埋设深度在绿地、车行道下不＜0.7m，人行道下不＜0.5m，若不能满足上述要求地段按设计要求敷设；
5.1.1.1.6. 电缆接头和终端头整个绕包过程应保持清洁和干燥，绕包绝缘前，应用汽油浸过的白布将线芯及绝缘表面擦干净，塑料电缆宜采用自粘带、粘胶带、胶粘剂、收缩管等材料密封，且护套表面应打毛，粘接表面用溶剂除去油污，粘接良好。

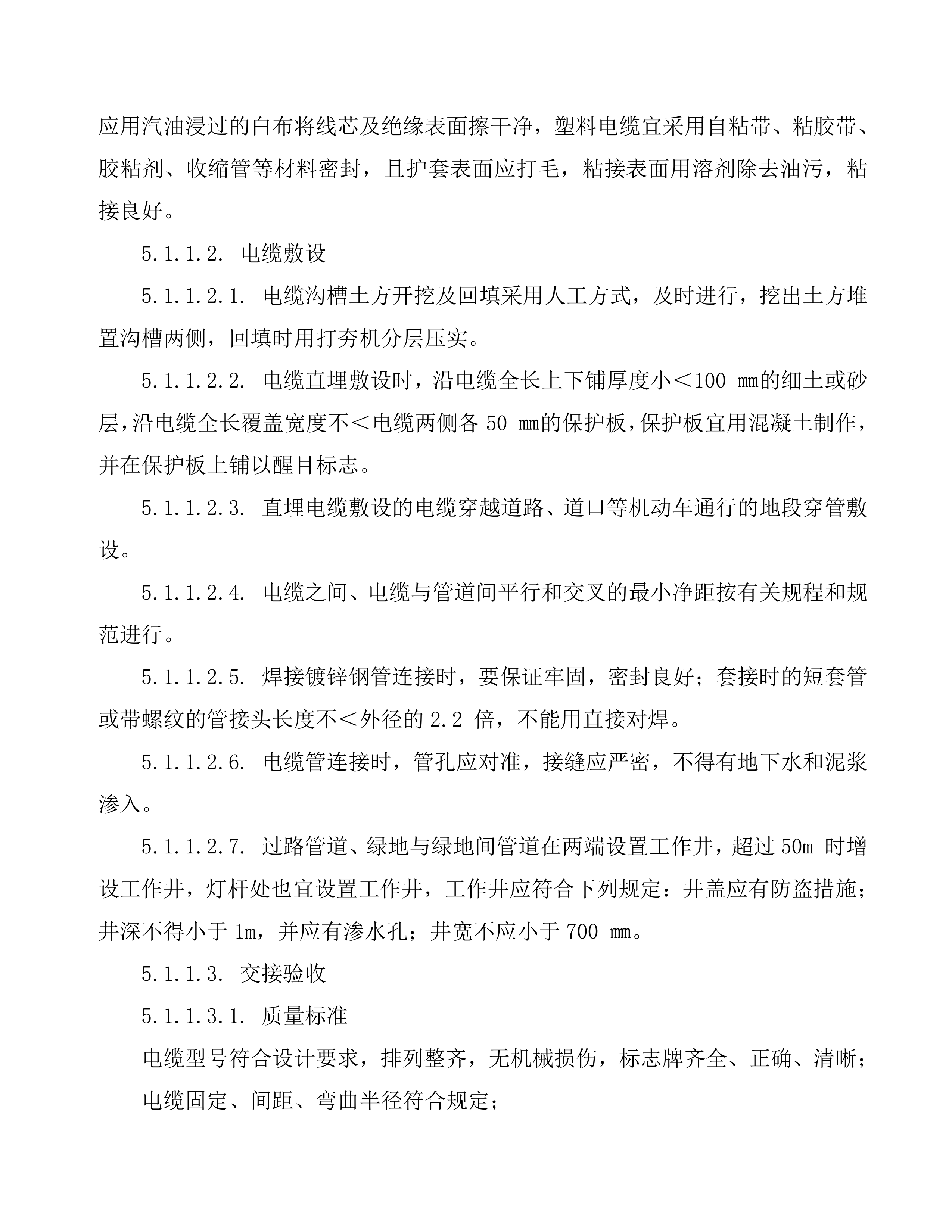

5.1.1.2. 电缆敷设
5.1.1.2.1. 电缆沟槽土方开挖及回填采用人工方式，及时进行，挖出土方堆置沟槽两侧，回填时用打夯机分层压实。
5.1.1.2.2. 电缆直埋敷设时，沿电缆全长上下铺厚度小＜100 ㎜的细土或砂层，沿电缆全长覆盖宽度不＜电缆两侧各50 ㎜的保护板，保护板宜用混凝土制作，并在保护板上铺以醒目标志。
5.1.1.2.3. 直埋电缆敷设的电缆穿越道路、道口等机动车通行的地段穿管敷设。
5.1.1.2.4. 电缆之间、电缆与管道间平行和交叉的最小净距按有关规程和规范进行。
5.1.1.2.5. 焊接镀锌钢管连接时，要保证牢固，密封良好；套接时的短套管或带螺纹的管接头长度不＜外径的2.2 倍，不能用直接对焊。
5.1.1.2.6. 电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。
5.1.1.2.7. 过路管道、绿地与绿地间管道在两端设置工作井，超过50m 时增设工作井，灯杆处也宜设置工作井，工作井应符合下列规定：井盖应有防盗措施；井深不得小于1m，并应有渗水孔；井宽不应小于700 ㎜。
5.1.1.3. 交接验收
5.1.1.3.1. 质量标准
电
缆型号符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；
电
缆固定、间距、弯曲半径符合规定；
电

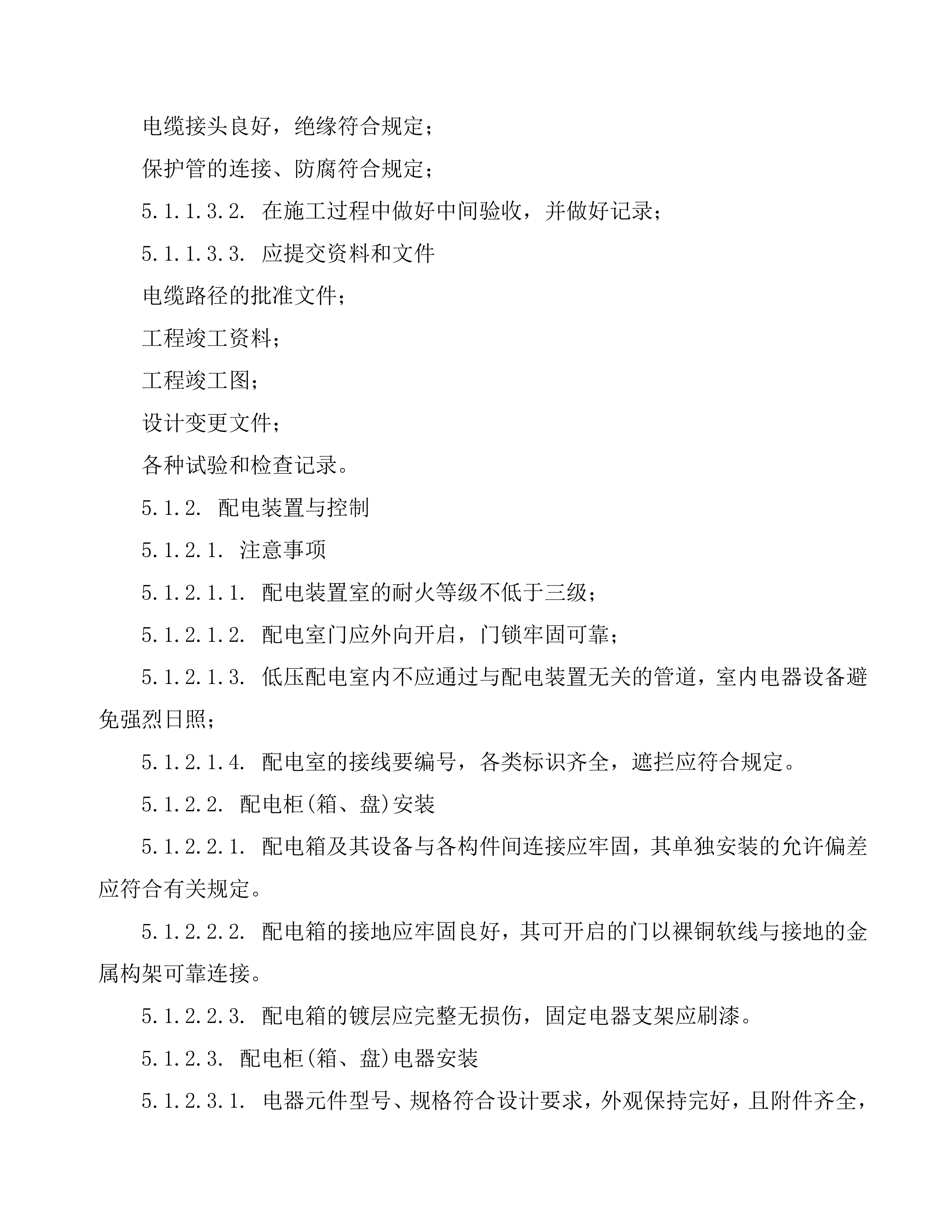

缆接头良好，绝缘符合规定；
保
护管的连接、防腐符合规定；
5.1.1.3.2. 在施工过程中做好中间验收，并做好记录；
5.1.1.3.3. 应提交资料和文件
电缆路径的批准文件；
工程竣工资料；
工程竣工图；
设计变更文件；
各种试验和检查记录。
5.1.2. 配电装置与控制
5.1.2.1. 注意事项
5.1.2.1.1. 配电装置室的耐火等级不低于三级；
5.1.2.1.2. 配电室门应外向开启，门锁牢固可靠；
5.1.2.1.3. 低压配电室内不应通过与配电装置无关的管道，室内电器设备避免强烈日照；
5.1.2.1.4. 配电室的接线要编号，各类标识齐全，遮拦应符合规定。
5.1.2.2. 配电柜(箱、盘)安装
5.1.2.2.1. 配电箱及其设备与各构件间连接应牢固，其单独安装的允许偏差应符合有关规定。
5.1.2.2.2. 配电箱的接地应牢固良好，其可开启的门以裸铜软线与接地的金属构架可靠连接。
5.1.2.2.3. 配电箱的镀层应完整无损伤，固定电器支架应刷漆。
5.1.2.3. 配电柜(箱、盘)电器安装
5.1.2.3.1. 电器元件型号、规格符合设计要求，外观保持完好，且附件齐全，排列整齐，固定牢固，密封良好。
5.1.2.3.2. 盘上装置性设备或其它有接地要求的电器其外壳有可靠接地。
5.1.2.3.3. 二次回路的连接件均用铜质制品，绝缘件用阻燃材料。
5.1.2.3.4. 配电箱的正面及背面各电器、端子排等标标明编号、名称、用途及操作注意，其标字迹清晰、工整、不宜脱色。
5.1.2.3.5. 配电箱内两导体间、导电体与裸露的不带电的导体间允许最小电气间隙及爬电距离应符合表5.2 的规定。屏顶上小母线不同相或不同极的裸露载流部分之间、裸露载流部分与未经绝缘的金属体间电气间隙不得＜12 ㎜，爬电距离不得＜20 ㎜。
5.1.2.4. 二次回路结线
5.1.2.4.1. 二次回路线按图施工，接线正确；导线与电气元件间连接牢固可靠。
5.1.2.4.2. 箱内导线不留接头，导线芯线无损伤；电线芯线和所配导线的端部均标明回路编号。
5.1.2.4.3. 箱内配线整齐、清晰、美观，导线绝缘保护良好，无损伤。
5.1.2.4.4. 箱内配线电流回路用铜芯绝缘导线，其电压不低于500V，截面不＜2.5mm2，其它回路截面不＜1.5mm2。
5.1.2.4.5. 箱内电缆芯线应按垂直或水平有规律地配置，不得任意歪斜交叉连接，备用芯线长度留有余量。
5.1.2.5. 路灯控制系统
5.1.2.5.1. 路灯运行控制采用分时段控制，其开、关灯动作宜在自然光的照度值2-10lx 之内。
5.1.2.5.2. 路灯控制电器时间精度不＜±1s/d；定时时间误差不应累计。
5.1.2.5.3. 路灯控制电器安装有电子控制设备的箱应设防尘、防潮、防水等措施，避免太阳照射，必要时加通风装置。

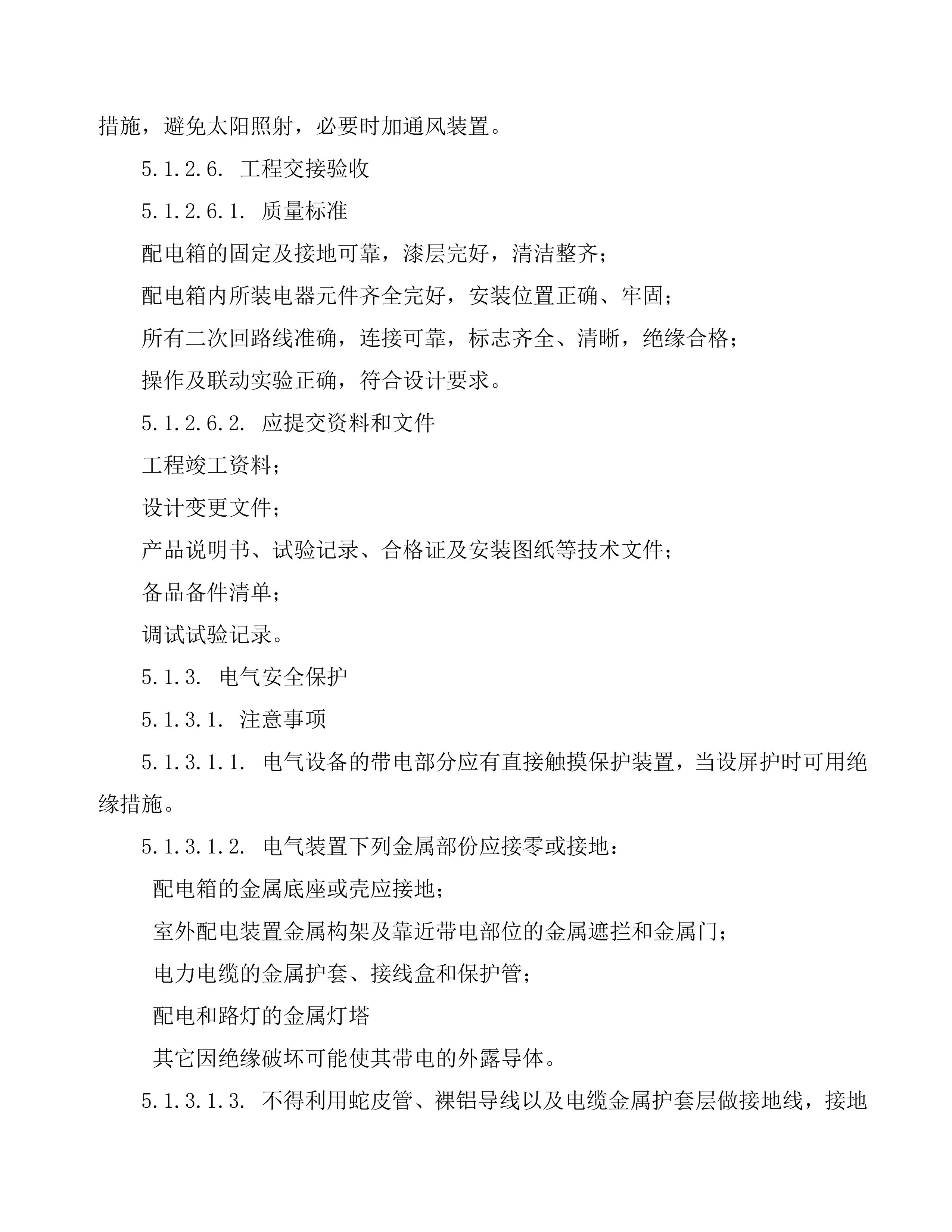

5.1.2.6. 工程交接验收
5.1.2.6.1. 质量标准
配电箱的固定及接地可靠，漆层完好，清洁整齐；
配电箱内所装电器元件齐全完好，安装位置正确、牢固；
所有二次回路线准确，连接可靠，标志齐全、清晰，绝缘合格；
操作及联动实验正确，符合设计要求。
5.1.2.6.2. 应提交资料和文件
工程竣工资料；
设计变更文件；
产品说明书、试验记录、合格证及安装图纸等技术文件；
备品备件清单；
调试试验记录。
5.1.3. 电气安全保护
5.1.3.1. 注意事项
5.1.3.1.1. 电气设备的带电部分应有直接触摸保护装置，当设屏护时可用绝缘措施。
5.1.3.1.2. 电气装置下列金属部份应接零或接地：
配电箱的金属底座或壳应接地；
室外配电装置金属构架及靠近带电部位的金属遮拦和金属门；
电力电缆的金属护套、接线盒和保护管；
配电和路灯的金属灯塔
其它因绝缘破坏可能使其带电的外露导体。
5.1.3.1.3. 不得利用蛇皮管、裸铝导线以及电缆金属护套层做接地线，接地线不得兼做他用。
5.1.3.2. 接零和接地保护
5.1.3.2.1. 在中性点直接接地的路灯低压网中，金属灯杆、配电箱等电气设备的外壳采用低压接零保护。
5.1.3.2.2. 采用接零保护时，单相开关装在相线上，保护零线上严禁设开关或熔断器。
5.1.3.2.3. 保护接零时，在线路分支、首端及末端应安装重复接地装置，接地装置的接地电阻不应＞10Ω。
5.1.3.2.4. 灯杆、配电箱等金属电力设备采用接地保护时，其接地电阻不应＞4Ω。
5.1.3.3. 接地装置
5.1.3.3.1. 接地装置可利用配电装置的金属外壳和保护配电线路的金属管等接地体接地。
5.1.3.3.2. 接地体埋深按设计要求规定确定，当设计无规定时，埋深不宜＜0.6m。
5.1.3.3.3. 垂直接地体的间距按不＜其长度的2 倍确定，水平接地体的间距在设计无规定时不宜＜5m。
5.1.3.3.4. 明敷接地线安装宜水平或垂直敷设，结构平行敷设直线段上不应起伏或弯曲。
5.1.3.3.5. 接地装置的导体截面应符合热稳定和机械强度要求；当使用圆钢时，直径不得＜10 ㎜，扁钢不得＜4*25 ㎜，角钢厚度不得＜4 ㎜。
5.1.3.3.6. 接地体的连接采用焊接，焊接牢固并进行防腐处理，接至电气设备上的接地线采用镀锌螺栓连接，对有色金属接地线不能采用焊接时，可用螺栓连接。
5.1.3.3.7. 接地体的焊接采用搭接焊，其长度应符合：扁钢为其宽度2 倍、圆钢为其直径6 倍、圆钢与扁钢连接时，其长度为圆钢直径6 倍、扁钢与角钢连接时，应在其接触部位两侧进行焊接。
5.1.3.4. 工程交接验收
5.1.3.4.1. 质量标准
接地线规格正确，连接可靠，防腐层完好；
工频接地电阻值及设计的其它测试参数任符合设计规定，雨后不应立即测量接地电阻。
5.1.3.4.2. 应提交资料和文件
工程竣工资料；
设计变更文件；
测试记录。
5.1.4. 路灯安装
5.1.4.1. 注意事项
5.1.4.1.1. 灯杆基础坑开挖尺寸应符合设计，基础混凝土强度等级不低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30-50 ㎜。浇筑混凝土前必须排除坑内积水。
5.1.4.1.2. 灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线与地面平行，紧固后目测无歪斜。
5.1.4.1.3. 照明灯具的效率不低于60％，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。
5.1.4.1.4. 灯具的灯头引线应采用耐热绝管保护，灯罩与尾座的连接配合无间隙。
5.1.4.1.5. 透明罩的透光光率达到90％以上，并无气泡、明显的划痕和裂纹。
5.1.4.1.6. 灯具抽样进行温升和光学性能等测试，测试结果必须符合现行国家标准《灯具安全要求与试验》（GB7000.1-7000.6）的规定，测试单位应具备资质证书。
5.1.4.2. 路灯安装
5.1.4.2.1. 本工程路灯安装主要为中杆灯的安装，其主要施工流程为：基础开挖→地脚螺栓预埋及基础混凝土浇筑→灯具检查→灯具安装→灯具接线和接地→灯具调试→验收检查。
5.1.4.2.2. 中杆灯基础采用人工开挖，混凝土人工浇筑进行，混凝土浇筑前做好坑内积水和地脚螺栓的预埋，以保证灯杆基础质量。
5.1.4.2.3. 灯杆的基础坑开挖深度和大小按设计要求执行，基础坑深度允许偏差为+100mm、-50mm。遇土质原因造成基坑深超允许偏差时，应按规范要求用铺石灌浆处理。
5.1.4.2.4. 地脚螺栓埋入混凝土的长度应＞20 倍直径，并与主筋焊接牢，且去除铁锈，螺纹部分加以保护。
5.1.4.2.5. 基础混凝土模板采用钢模板，表面平整、接缝严密，支模时必须符合基础设计尺寸规定，并在混凝土浇筑前，模板表面涂刷脱模剂。
5.1.4.2.6. 灯杆基础按300mm 分层回填和压实。
5.1.4.2.7. 中杆灯安装就位时采用机械和人工相结合施工，并安排专门信号员，且测量人员跟进作业，以保证灯杆安装质量。
5.1.4.2.8. 灯杆根部做混凝土结面，不积水，混凝土厚度不小于100mm。
5.1.4.2.9. 杆上路灯灯臂抱箍应紧固，不得松动，装灯方向道路纵向成90°，误差不得大于3°。
5.1.4.3. 工程交接验收
5.1.4.3.1. 质量标准
路灯安装试运行前，检查灯杆、灯具、光源、镇流器、熔断器等电器的型号、规格应符合设计要求；
灯杆位置合理；
灯臂安装应与道路中心线垂直，固定牢靠。在杆上安装时，灯臂安装高度应符合设计要求，引下线松紧一致；
灯杆、臂的热镀锌和油漆层不应有损坏；
基础尺寸、标高与混凝土强度等级应符合设计要求；
金属灯杆、灯座均应接地（接零保护），接地线端子固定牢固。
工频接地电阻值及设计的其它测试参数任符合设计规定，雨后不应立即测量接地电阻。
5.1.4.3.2. 应提交资料和文件
工程竣工资料；
设计变更文件；
灯杆、灯具、光源、镇流器等生产厂家提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。
试验记录。
5.2. 新产品、新技术、新工艺、新材料
若我单位有幸中标参与本亮化工程的建设，我们一定采用质量好、信誉高、规模大的正规生产厂家生产的电线、电缆、灯具等产品，并竭力采用新产品、新技术、新工艺、新材料施工，如工程施工中重点接地电阻测量（见5.3 特殊技术施工方案〖接地电阻计算与测量〗）。
5.3. 特殊技术施工方案(接地电阻计算与测量)
路灯设施的接地保护事关国家财产和人民生命安全的大事。为做好接地保护并有效地设置接地电阻，必须正确计算和测量接地电阻。理论上，接地电阻越小，接触电压和跨步电压就越低，对人身越安全。但要求接地电阻越小，则人工接地装置的投资也就越大，而且在土壤电阻率较高的地区不易做到。在实践中，可利用埋设在地下的各种金属管道（易燃体管道除外）和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。由于人工接地装置与自然接地体是并联关系，从而可减小人工接地装置的接地电阻，减少工程投资。
5.3.1. 接地电阻值的规定
在1000Ｖ以下中性点直接接地系统中，接地电阻Ｒd 应小于或等于４Ω，重复接地电阻应小于或等于10Ω。而电压1000Ｖ以下的中性点不接地系统中，一般规定接地电阻Ｒ为４Ω。因此，根据实际安装经验，在路灯照明系统中接地电阻Ｒd 应小于或等于４Ω。
5.3.2. 人工接地装置接地电阻的计算
人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等。此外，接地电阻大小还与接地体形状有关，在路灯施工应用中，通常使用垂直、水平接地体，这里只简要介绍上述两种接地电阻的计算。
5.3.2.1. 垂直埋设接地体的散流电阻
垂直埋设的接地体多用直径为50mm，长度2-2.5m 的铁管或圆钢，其每根接地电阻可按下式求得：Ｒgo＝[ρＬn(4L/d)]/2πL式中：ρ—土壤电阻率（Ω／cm）Ｌ—接地体长度（cm）ｄ—接地铁管或圆钢的直径（cm）为防止气候对接地电阻值的影响，一般将铁管顶端埋设在地下0.5－0.8ｍ深处。若垂直接地体采用角钢或扁钢，其等效直径为：等边角钢 ｄ＝0.84ｂ扁钢 ｄ＝0.5ｂ为达到所要求的接地电阻值，往往需埋设多根垂直接体，排列成行或成环形，而且相邻接地体之间距离一般取接地体长度的1-...
