智慧园区项目解决方案.docx

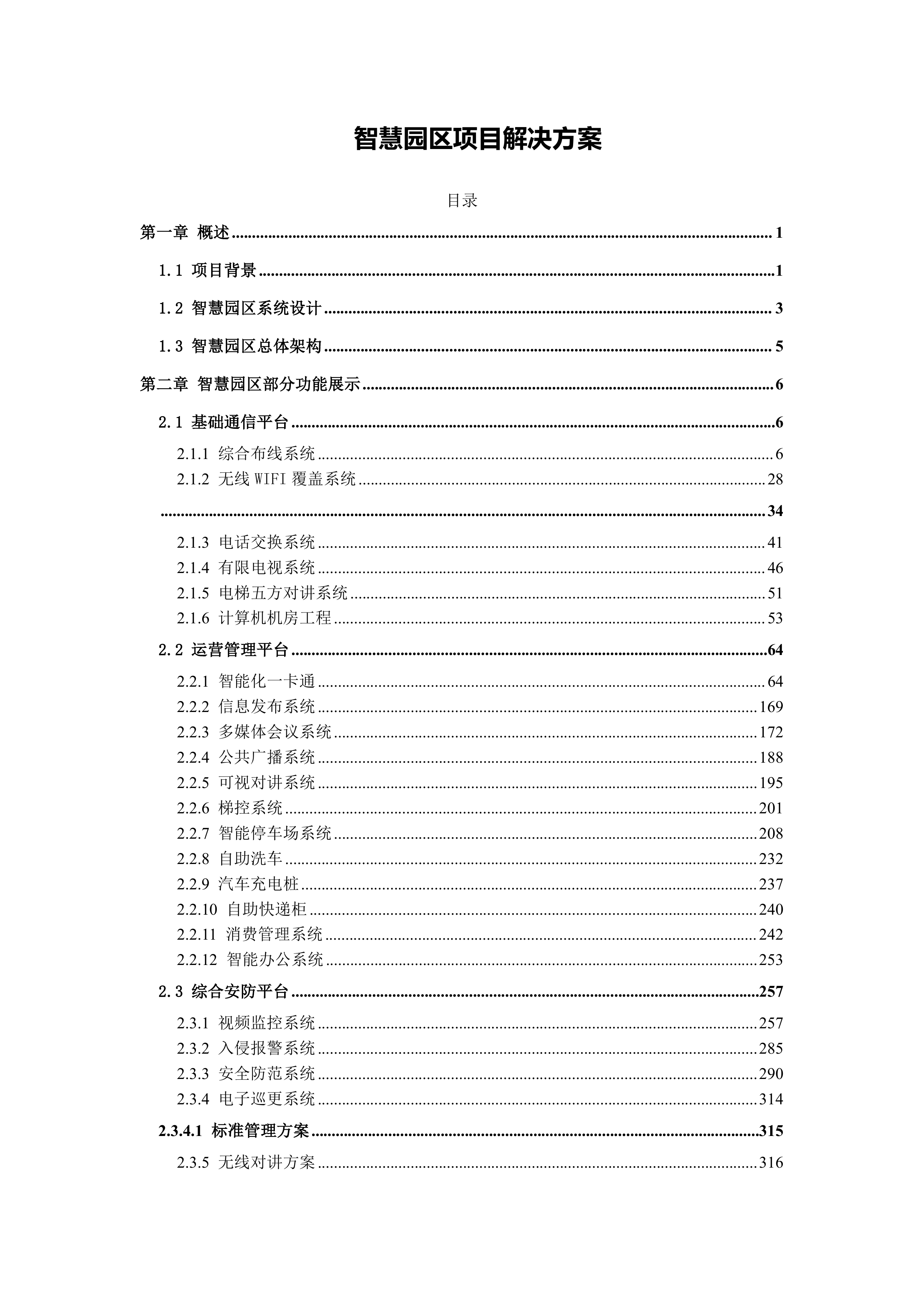

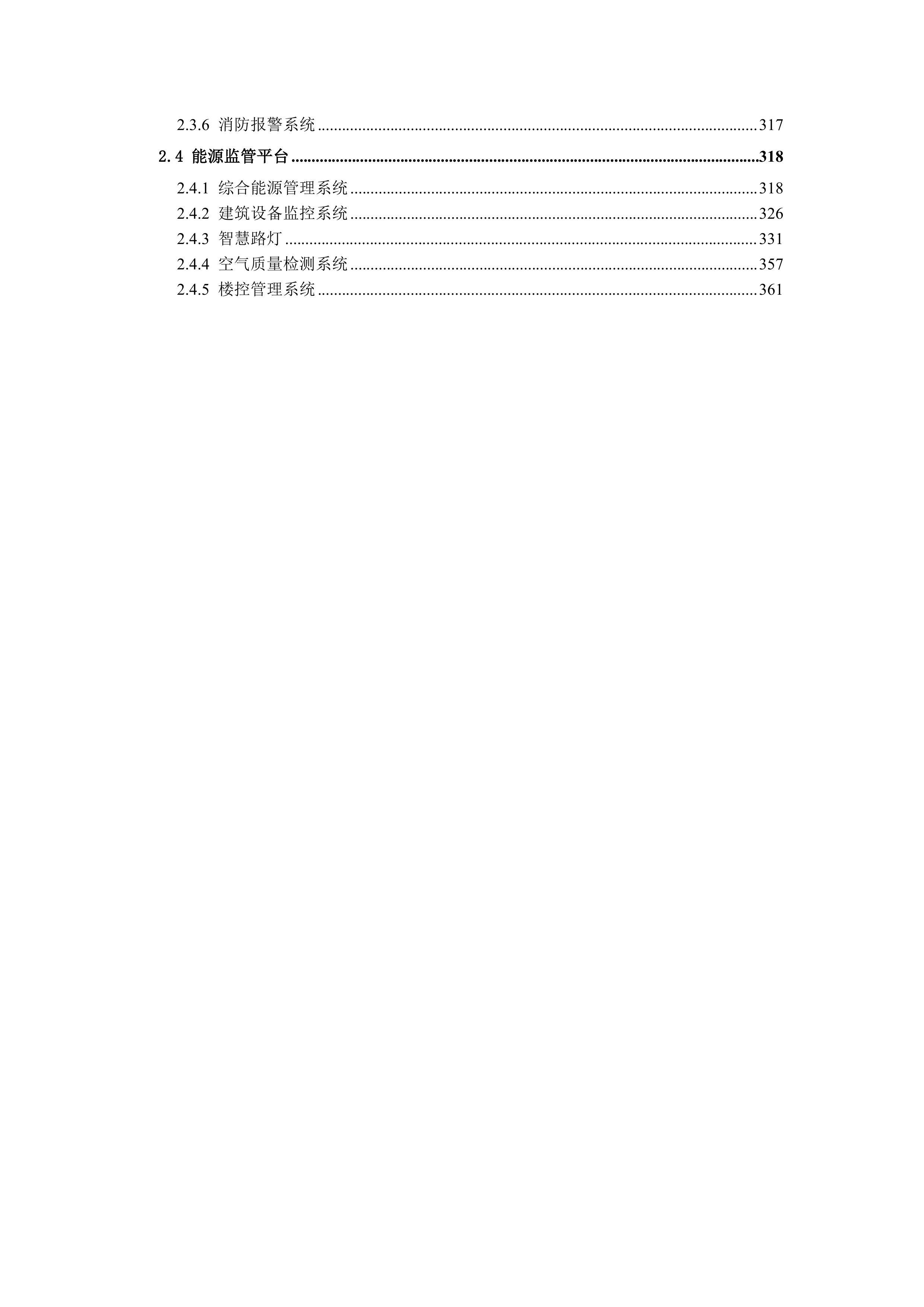

智慧园区项目解决方案 目录 第一章 概述 1 1.1 项目背景 1 1.2 智慧园区系统设计 3 1.3 智慧 园区总体 架构 5 第二章 智慧 园区部分功能 展示 6 2.1 基础通信平台 6 2.1.1 综合布线 系统 6 2.1.2 无线WIFI覆盖系统 28 1 34 2.1.3 电话 交换系统 41 2.1.4 有限 电视系统 46 2.1.5 电梯 五方对讲系统 51 2.1.6 计算机 机房 工程 53 2.2 运营管理平台 64 2.2.1 智能化 一卡通 64 2.2.2 信息发布系统 170 2.2.3 多媒体会议系统 172 2.2.4 公共广播系统 189 2.2.5 可视对讲系统 195 2.2.6 梯控系统 202 2.2.7 智能停车场系统 208 2.2.8 自助洗车 232 2.2.9 汽车充电桩 237 2.2.10 自助快递柜 240 2.2.11 消费管理系统 242 2.2.12 智能办公系统 253 2.3 综合安防平台 257 2.3.1 视频监控系统 257 2.3.2 入侵报警系统 285 2.3.3 安全防范系统 290 2.3.4 电子巡更系统 314 2.3.4.1 标准管理方案 315 2.3.5 无线对讲方案 316 2.3.6 消防报警系统 317 2.4 能源监管平台 318 2.4.1 综合能源管理系统 318 2.4.2 建筑设备监控系统 326 2.4.3 智慧路灯 331 2.4.4 空气质量检测系统 357 2.4.5 楼控管理系统 361 概述 项目背景 伴随着国内智慧城市建设步伐的加快，越来越多的工业园区投身于智慧园区建设，智慧园区投资规模正保持着稳步增长的态势。据分析认为“十二五”期间用于建设“智慧城市”的投资总规模将高达 5000亿元，各地“智慧城市”建设将带来2万亿元的产业机会。   在此大形势下，智慧园区建设也取得显著业绩，2011年，各园区根据所在城市及园区信息化发展总体规划，继续加大智慧园区建设投资力度，投资规模达到493亿元，比上年增长10.8%。2012年全国智慧园区IT投资规模依然保持10%左右的增长速度，其总规模达到550亿元。  物联网 技术的应用，从更高的公共数据应用、异构网络的共享、多重数据的融合的层面出发，解决了以上面临的问题。   物联网与智能建筑的物理架构具有很多相似性，各个子系统相当于物联网的数据采集节点，利用物联网技术，将数据汇集到数据服务平台，由平台进行数据分析、处理，从而提供更高级的动态数据应用服务，将使得传统智能化系统发生根本性的变化，主要表现在以下方面：  （1）基于物联网数据服务平台提供了满足用户个性化需求的解决方案，同时对园区的智能化管理系统进行了整体规划，保证了用户个性化需求的实现。  （2）充分发挥物联网开放性的 基本特点。传统的园区内楼宇智能化系统是自成一体的独立封闭的系统，而物联网是开放的，具有连通性。采用这一技术，可以在世界上具备互联网接入条件的任一地点，与自己的物联网相连，从根本上解决了“信息孤岛”问题。 （3）把各个子系统集成在一个统一的数据平台上，实现各系统之间实时数据的交流和共享，弥补了传统智能建筑数据采集孤立的缺陷，解决了系统难以联动的问题。  （4）物联网数据服务平台中汇集了海量的数据信息，应用开发平台灵活且功能齐全，使其具有很强的可扩展性。各种软硬件应用已经瀚如烟海，开发人员具备成熟的技术积累， 终端用户能享受到各种便利。   （5）基于物联网技术，只需构建一个统一的数据服务平台，将各系统的运行数据信息汇总，既可实现高效、便捷的集中式管理，又降低了运营成本。  （6）物联网平台所拥有的专家系统引擎，能够进行对从各子系统采集到的实时数据进行整合、分析和计算，并结合预案，对非正常状况作出判断，并实施预警联动。因此将物联网技术引入园区建设必将是未来智能园区的发展趋势，而物联网应用平台就是从数据接入、数据处理、数据应用3个层面，为智能园区提供统一的应用与管理平台。 智慧园区系统设计  1. 平台技术结构智慧化：  运用云计算、物联网、自动化控制、现代通讯、音视频、软硬件集成等技术， 整合园区安防、消防、通讯网络、一卡通、信息发布、管网设备能源监控、 停车管理、自动化办公等10多个系统到一个统一的平台，实现各个系统的信 息交互、信息共享、参数关联、联动互动，独立共生。每个系统既可以独立  运行、又保证数据和信息的互联互通； 同时根据运营实际情况进行参数积累、习惯性分析报表等，达到本平台技术结构的智慧化；  2. 平台自身管理智慧化：   本平台以 云计算平台为基础，具备强大的服务器端功能，再加上重点开发的  平台后台管理系统，具备智能分析和分配诸如网络资源、存储资源、优先级、  权限模块化等，实现对平台内各个系统管理的智慧化；  3. 管理功能智慧化:   本平台除总控中心具备对所有系统功能进行管理权限外，其他如各个系统分 控中心、领导管理终端、员工业务终端、客户登录终端、显示终端、报警前 端等，会根据不同的权限分配不同的管理模块和汇总查询结果，同时提供智  能化分析报表和图表等，实现在平台上进行工作和园区管理的智慧化；  4. 服务功能智慧化：   本平 台核心是为园区客户提供及时、多样、个性化的办公、租售、缴费、投  诉、维修、安保、消防、预定等服务，方便客户找到园区及周边的银行、医 院、超市、洗车、修车、保险等服务信息；还能提供为企业办照注册、缴税、 政策咨询等服务；为客户服务流程可追踪、可回溯、可记忆，保证客户再次  使用该服务时，达到更个性化和便利的智慧化服务 ， 这样，对于一个现代化园区来说，智慧园区管理及服务平台，就是园区现代化管理的灵魂，平台整合园区所有的原有智能软硬件系统、建立统一的数据库，搭建统一强大的管理网络覆盖和服务器群组组成的平台，对 提高管理效率、丰富决策依据、提高对园区企业的服务水平、加强园区企业和园区管理方的互动、促进园区更通畅的和周边社会、社区联接，展示、塑造、突出高科技园区形象提供强有力的支持。 智慧 园区总体 架构 智慧园区总体建设目标如下：       一、建设新一代园区信息基础设施，奠定广泛的园区服务支撑基础   通过构建新一代信息基础设施，为园区内的组织和个人提供安全、高速、便捷的网络环境，实现园区内的部件、人员随时随地接入网络，奠定泛在感知的网络基础。通过基础设施和感知网络的全面建设，实现对园区感知网络的全面覆盖，使得园区各元素的各类信息均可接入到传输网络层。  二、建设集约共享的信息资源利用体系，实现智慧园区运营的高效协  信息资源建设体系应在园区已有的信息化基础上，遵循国家有关标准要求，在智慧园区建设的统 筹规划下，依照“一体化”集约共享的建设思路，以服务为宗旨，以应用为关键，以信息资源开发利用为主线，通过安全、通畅的信息资源交换，实现各系统间资源共享，达到业务协同。     三、建设智慧园区应用体系，直接提升园区管理服务能力  智慧应用体系是智慧园区建设重要的部分， 也是可以直接提升园区管理服务能力、生产、生活环境的重要构成，智慧应用体系分析、整合园区运行核心系统的各项关键信息，从而对于包括园区服务、管理以及安全防范在内的各种需求做出智能响应，使园区运行更加智慧顺畅。 智慧 园区部分功能 展示 基础通信平台 综合布线 系统 总体设计 设计依据 设计标准 《 建筑与建筑群综合布线系统工程设计规范 》 GB/T50311-2000 《 智能建筑设计标准 》 GB/T50314-2000 《 工业企业通信设计规范 》 GBJ42-81 《 国际综合布线标准 》 TIA/EIA 568-B 《 客户建筑物电缆通用敷设要求国际标准 》 ISO/IEC 11801 《 商业建筑电信技术高度管理标准 》 TIA/EIA 607 《 非屏蔽双绞线布线测试标准 》 TIA/EIA TSB67 《 中华人民共和国通信行业标准 》 YD/T926.2-2000 《 民用建筑 电气 设计规范 》 JGJ/T16-92 《 视频安防监控系统技术要求 》G A /T367-2001 《建筑闭路监视电视系统工程技术规范》GB50198-96 设计及安装规范 中国建筑电气设计规范 工业企业通信设计规范 中国工程建设标准化协会标准 “ 建筑与建筑群综合布线系统工程设计规范 ” 结构化布线系统设计总则 市内电话线路工程施工及验收技术规范 环境要求 3.1.3.1布线装置及线缆的工作环境 温度： -5 摄氏度 ~ 45 摄氏度 相对湿度： 5 ~ 85%PH 3 . 1. 3.2 布线装置及线缆的大气环境 具有潮湿和粉尘的影响 具有受到鼠害的危险 海拔高度小于 1 000 米 地震裂度为 6 度 设计目 标 目标 1.为新建教学楼设计一套综合布线方案，将学院网络建设成为信息一体化、集中管理、业务多样的优秀校园网络； 2. 新网络结构清晰，网络层次合理数据网络需要采用分布式布线，各个配线节点通过单模光纤与中心交换机相连，形成骨干、桌面千兆接入、全院覆盖的宽带网络，网络建成后，应该实现各信息点的高速上网、能为多媒体教学科研提供一个高速承载平台，方便的网络管理、安全的认证； 原则 同时我们在设计中还体现了下列原则： 适用性 ---- 本设计从该教学楼能提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。 信息综合计算机网络系统 模块电话局通信网（含话音，传真， X.25 ， DDN 等） 办公自动化网络系统 能支持各种数据通信、多媒体技术以及信息管理系统等，并且能适应现代和未来技术的发展，保证 25 年不落后。 灵活性 ---- 本设计应能满足楼内各种通信设备的功能要求，即在不同楼层里搭建特定的通讯子网； 可扩展性 ---- 实施后的结构化布线系统是可扩充的，以便将来有更大的需求时很容易将设备安装进去。 模块化结构 ---- 结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。可以使得在投入运行后的维护工作中，备品备件储备少，故障检查定位快，运行管理简单。 开放性 ----- 即能支持任何厂家的任意网络产品，支持任意网络结构（总线型、星型、环型等）。 成本有效性-----在满足应用要求的前提下，尽可能降低造价。 指标 为此，我们的设计方案将充分体现与满足下列指标： 总 体指 标 我们线缆及布线装置运行安全可靠且维护操作方便。 我们所设计的所有线缆及布线装置在安装使用后的电气寿命及使用寿命均达到 25 年以上。 所有标牌、标签的颜色和字体直观、醒目，可视角度大且有规律，并能使操作维护人员方便识别和查找。 线缆及布线装置的总 体传输特性指 标 铜缆 所有铜缆的导体是经退火处理的 24-AWG 单股铜导线，直流电阻 < 10 Ω / 100m ，线间电容 < 6 nF / 100m ；23-AWG单股导线，直流电阻<10Ω / 100m ,线间电容<5nF/100m 导线包裹有良好的绝缘层并具有阻燃能力。 所选用的铜缆均有外护套，可以做到对铜缆的保护，以免遭机械损伤，潮湿及鼠害。 CAT5 E UTP 能支持 1 55 Mbps 的传输速率。 CAT6 UTP 能支持 1Gbps 的传输速率。 用于垂直系统的所有铜缆均有足够的抗拉强度。 光缆 所有光缆的传输介质均使用玻璃光纤，其纤芯为 62.5 μ m 的多模光纤。 所选用的光纤具有双层的外包层，以便对光纤加以保护，防止微小弯曲的损失，并防止磨损以及保持其机械强度。 所选用的光缆均有外护套，以保护其免遭机械损伤，潮湿及鼠害。 所选用的光缆均具有如下光学特性： 最大光纤损耗： 850nm 3.8dB / km 1300 m 1.2dB / km 最小带宽： 850nm 160MHz-km 1300 m 550MHZ-km 用于垂直系统的所有光缆均有足够的抗拉强度。 铜缆交叉连接件和直接连接件 铜缆交叉连接件和直接连接件用于端接和直接连接电缆并将布线系统连成完整的回路。交叉连接件包括配线架、连接块、跳线和标签。 配线架是采用阻燃注模塑料制成用于支承端接电缆 。 连接块是采用阻燃注模塑料制成的用于卡接 24AWG 线缆而无需剥离绝缘层的直接连接件。 跳线是用于卫星配线架、计算机室、机房和各楼层中的配线间不同区域的管理，其中包括铜缆跳线和光纤跳线。 测试 电缆测试仪 电缆测试仪的功能：电缆测试仪用于检测电缆质量及电缆安全质量，能完成电缆的验证测试和认证测试。验证测试包括测试电缆有无开路、断路、 UTP 电缆是否正确连接和串绕、近端串绕故障精确定位、同轴电缆终端匹配电阻连接是否良好等基本安装情况测试；认证测试则完成电缆满足 TIA 568A TSB67 等有关标准的测试，并具有存储和打印有关参数的功能。电缆测试仪能检测同轴电缆、非屏蔽双绞线 (UTP) 和光纤等介质。 测试功能：验证测试和认证测试 测量精度：高于 TSB-67 标准二级精度 测试频率： 100MHZ （CAT 5/5E）、250MHZ（CAT6） 测试输出方式：屏幕显示和打印 测试电缆种类： UTP3 类、 UTP5 类、UTP6类、同轴电缆 网络测试仪 网络测试仪的功能 ：网络测试仪用于计算机网络安装调试、网络监测、维护和故障诊断。网络测试仪具有能迅速准确的进行网络利用率、碰撞率等有关参数的统计、网络协议分析、路由分析流量测试以及电缆、网卡、集线器、网桥、路由器等网 络设备的故障诊断，并具有存储和打印有关参数的功能。 出口模块 信息插座的核心是模块化插孔。镀金的导线或插座孔可维持模块化插头弹片间稳定和可靠的电气连接。 插孔的设计采用整体锁定的机制，以保证插头插入时，在插头插座之间产生较大的拉拔强度。 信息插座用于向各类终端可靠传送声音，数据和低电压。 绝缘阻抗： 大于 1500M Ω 承受电流： 大于 1.5A 插拔寿命： 不小于 750 次 介质承受电压：大于 1500V 模块化插孔有若干种颜色供选择，可与不同的面板配合使用。 信息插座使用的面板选用国标 86 方型面板。 面板选用与 86 暗装铁盒配套的产品。 面板与出口模块能够可靠锁定，保证有足够的连接强度。 出口模块可以有暗装和明装两种。 需要在墙面上出口的信息点用与 86 暗装铁盒配套的出口模块。 在大开间办公室内的信息点根据用户需求采用明装墙上型或桌上型的出口模块也可采用地面暗装出口模块。 光纤配线箱模块 光纤配线箱模块是一种模块式封闭箱，在建筑物内光纤建筑电缆，带式电缆等电缆提供跳接，内部连接或接续能力。 ST /SC模块 ST /SC 模块（光纤接插线）用于连接光纤设备到光纤交叉连接器，内部连接器和信息输出端子。接插线使用标准长度，它们可用于单工或双工结构。 ST /SC 尾纤软线含有一多模接头端接的加固缓冲外套单芯光纤，并带有 ST /SC接头。这些接线用于建筑电缆到各种终端设备到连接。 选定 ST /SC模块（ 光纤接插线）要依照所使用的网络设备而定。 综合布线 系统简介 综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物（或建筑群）内各种系统的通信线路。因此，综合布线系统是一种标准通用的信息传输系统。 综合布线的特点： 结构清晰，便于管理和维护。 材料先进统一，适应今后的发展需要。 灵活性强，适应各种不同的需求。 便于扩充，既节约费用又提高了系统的可靠性 综合布线的管理： 1.信息点编码方式： 楼号 — 层号 — 设备类型号 — 层内信息点序号 2.配线架端子/端口编号规则： 配线架上的位置/端口编号与相应信息点上的编号有一一对应关系 3.干线电缆与配线架端子对应关系表： 每根光缆的一端标上该光缆另一端所在的楼号、层号、光纤跳线箱号及顺序号 五大子系统简介 工作区子系统 工作区 工作区 工作区子系统 目的是实现工作区终端设备与 水平子系统 之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。 水平子系统 水平线 水平线 从 配线间到各通信引出端属于水平布线子系统， 目的是实现信息插座和 管理子系统 （跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。 垂直子系统 垂直干线 垂直干线 垂直干线子系统由连接主设备和连接各子设备间线缆构成， 该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供 设备间 总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和 光缆。 管理间子系统 管理 管理 本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。 设备间子系统 MDF MDF 本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机等弱电设备互连起来并连接到主配线架上。 综合布线系统设计 系统特点综述 综合布线系统本身具有很高的兼容性和高带宽性，根据用户高标准，高带宽及高性能的配置要求，本布线设计方案可靠地综合了话音，数据，系统及网络系统等多种应用系统。 本方案满足根据布线标准TIA/EIA568-B2水平线独立应用的原则及标书具体要求。整个布线系统由工作区子系统，水平干线子系统，管理子系统等三个子系统构成。 工作区设计说明 工作区子系统是由学生信息插座到计算机网络的连接线缆。教学楼一间为4个或6个数据端口的位置。离地高度规定为0.3米。当然也要根据校方的要求，选择数据端口的安装数量。其优点是减少了水平线路和保护管线槽，缺点是影响网络速度，，需增加分配设备。除考虑数据端口的位置外，还需相应布置供电电源插座，间距应为0.2米。 插座面板采用国标86系列面板，视安装位置采用双孔面板并加防尘盖保护插座模块，每个信息点将均可应用于电话，也可应用于数据、图像等系统终端连接。 水平系统设计说明 水平子系统由楼层配线架FD至信息插座之间的线缆，信息插座（含转换点及配套设施）组成，它将楼层弱电竖井内配线架与每个教室内信息插座相连。 因为教学楼为条型建筑的组合，每层的面积较大，水平距离较远，因此每个条型范围内设1个弱电交换间，可与弱电竖井合作一起。要求弱电交换间内楼层配线架距学生教室最远的信息端口不超过90m。考虑到数据传输速度和网络线缆的快速发展， 现教室内水平线缆采用4对非屏蔽超5类双绞线或6类线缆。走道内线缆敷设在封闭金属桥架内，引至室内转为金属保护管至信息插座。在设备间内楼层配线架包括垂直干线区，水平配线区，网络设备区等。 管理系统设计说明 管理是对设备间，交换间和工作区的配线设备线缆，信息插座等设施，按一定的模式进行标志和记录，并将引至每个教室的数据电缆，电话语音电缆线配线设备，端接点，安装通道和安装空间给与一定的标志。 1、管理间产品、网线选择： 网络机柜采用规格为19in6U 理线器采用19in标准机柜IU理线器（SP110-A） 语音配线架采用AMP110配线架作为语音系统的管理器件 管理间数据跳线采用6类UTP双绞线和RJ45水晶头；语音跳线采用6类UTP双绞线和RJ11水晶头 2、管理间弱点竖井布线设计 标准天花板高度为240cm； 门的大小为高2.1m、宽1m，并且向外开门； 这部分采用预留电缆井方式； 在每层楼弱电井中留出专为工程标准线缆通过的长方形孔，位置设在靠进支持电缆的墙壁附近，预留电缆井的大小至少是通过的电缆的3倍。 3、安装要求 楼层的管理间设在就爱你住屋竖井内，面积3平方米左右； 管理间的门采用外开丙级防火门，门宽大于0.7m; 综合布线的配线设备和计算机网络设备采用19in标准机柜安装;管理间的电源一般安装在网络机柜的旁边，安装220V（三孔）电源插座； 为了方便以后线路的管理工作，管理子系统的缆线、管理器件及跳线都必须做好标记。 爱谱综合布线产品简介： 4.1、工作区子系统中的模块 产品说明： RJ45标准接口，清晰标注568A/568B线序标签，模块化扣嵌设计，方便取出，采用斜口针设计，安装打线方便，接触面积大，导良性能好，全面支持语音和网络通讯系统。 RJ45 埋入式信息模块与其旁边电源插座应保持 20cm 的距离，信息插座和电源插座的低边沿线距地板水平面 30cm 。如下图所示： 4.2、水平子系统超五类非屏蔽双绞介绍： 标准：国标YD/T1019-2001;美标ANSI/EIA/TIA-568B 2-2001 应用场合：综合布线中的水平子系统部分。 另附爱谱六类双绞线 TIA/EIA-568-A /Class E 100 米链路参数： 100MHZ 200MHZ ATTENUATION (db) 21.7 31.7 PS NEXT (db) 37.1 31.9 PS_ACR 15.4 0.2 PS-ELFEXT (db) 20.2 14.2 Return Loss (db) 12.0 9.0 Prop Delay (ns) 548 547 Delay Shew (ns) 30 30 4.3、光纤选型：在该方案中，垂直干线子系统中采用爱谱室内6芯 多模光缆。 产品介绍：应用在850nm波长及1300nm波长区开通近距离 1.0Gbit/s 系统中。锭室内光缆是在紧套光纤外均匀施放起加强作用的多股芳纶纱，再挤制阻燃外护套而成，通过选择优质光纤，使用专用设备，配合精密模具并合理、科学设计芳纶纱股数和放线张力，PVC护套成缆。 产品要求：EIA/TIA568工业标准及国际商业建筑标准 ISO11801 标准 IEEE 802 标准 传输速率高 均提供线缆色标标签。 PVC 型：阻燃，符合 IE332-1 标准 4.4管理区子系统采用24口机架式光纤终端盒进行光纤信号的接入 产品说明：用于光缆终端的光连接器安装，光路的调接，多余尾纤及光缆的保护等;全钢喷塑壳体，结构牢固，美观大方;安装简单，设计合理，确保光缆的最小曲率半径。 五、工程实施 1 、 布线设计 1 ) .系统方案设计 ：当用户正式将建筑蓝图以及详细的需求说明提交与我公司，我公司的工程师将按照国际综合布线 EIA/TIA568 标准，遵从建筑电气设计规范，为用户的综合布线系统提供设计及设计说明，并向用户提供管线方案、设备选型等的建议。 2). 管线路由设计 ：在正式布线方案确定以后，我公司的工程师将根据最终的布线方案，并根据建筑内管道的实际情况协助装修实际单位，将最终的线缆路由体现在施工图纸上。 2 、布线施工协调 在布线过程中，我方将实施技术性的指导和非技术的工程管理、协调。 3 、线路测试 工程完工后，将选用布线产品厂家认定的专用仪器对系统进行导通、接续测试，并提交测试证明报告。 4 、系统联调 在系统的线路测试后，选择若干站点，对外部连接网络设备进行联通测试，并提供测试报告。 5 、工程验收 完成上述两项测试后，双方签字认定工程验收完毕 , 并携同布线产品公司完成工程保证体系。 6 、文档 验收后，我方将以文本方式，向贵方提供系统设计与方案配置、施工记录及验收报告等在内的文档。 系统测试与质保 综合布线系统安装完...
