基坑降水专项施工
投标
方案
目
录
第一章
编制依据
1
第二章
工程概况
4
一、
工程概况一览表
4
二、
工程地质条件及周边环境条件
5
三、
设计概况
8
四、
基坑支护工程设计参数
10
第三章
施工安排
19
一、
项目管理组织
19
二、
项目管理目标
22
三、
各项资源供应方式
23
四、
基坑开挖、支护施工顺序及出土路径
24
五、
工程施工重点和难点分析及应对措施
27
六、
出土路径
29
第四章
施工进度计划
32
第五章
施工准备及资源配置计划
33
一、
施工准备计划
33
二、
资源配置计划
34
第六章
基坑支护、土方施工、基坑降水方法及工艺要求
37
一、
施工方案及技术参数
37
二、
工艺流程
38
三、
主要施工方法
39
四、
锚杆、土钉墙施工质量验收标准
46
第七章
各项管理计划
48

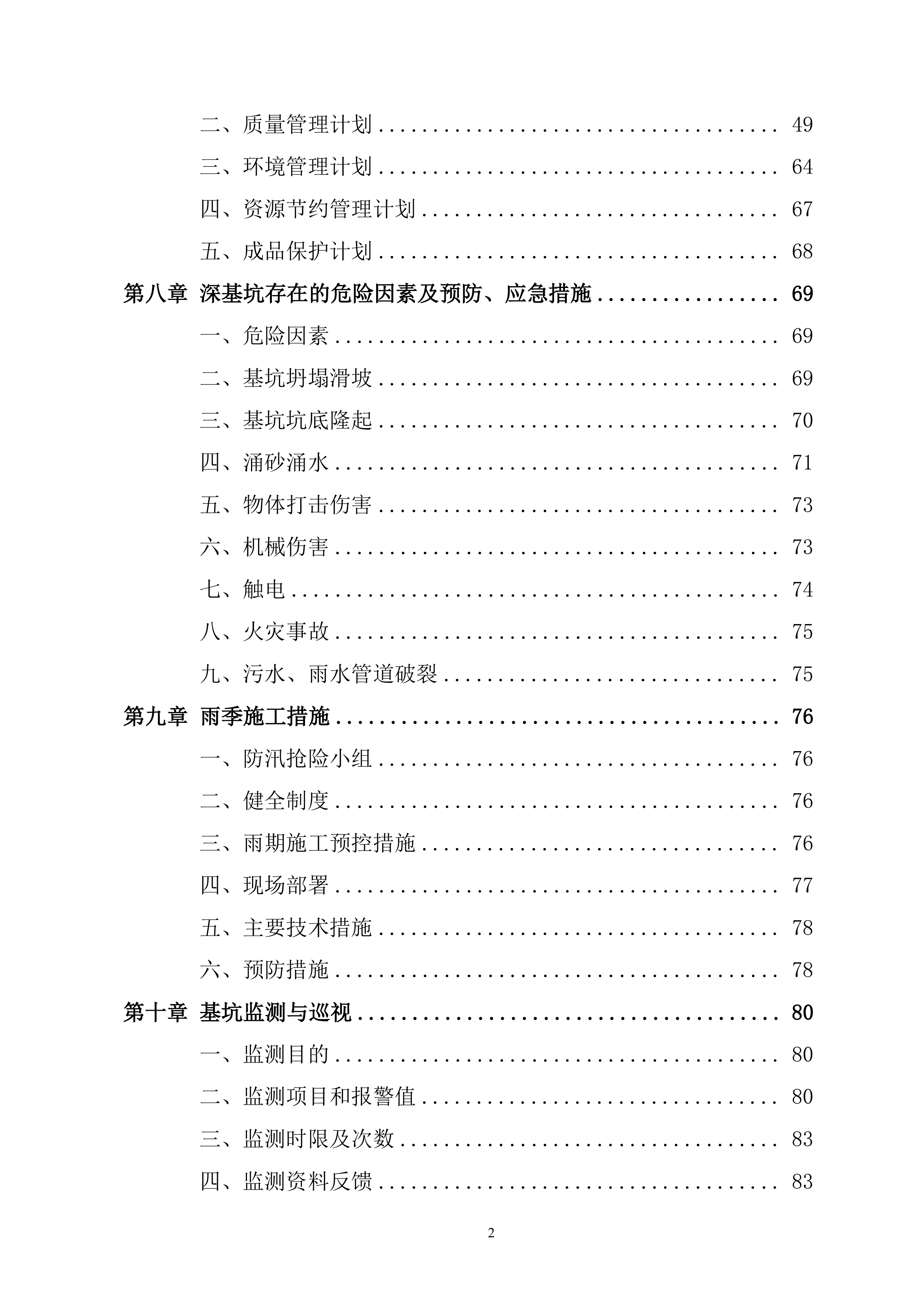

一、
进度管理计划
48
二、
质量管理计划
49
三、
环境管理计划
64
四、
资源节约管理计划
67
五、
成品保护计划
68
第八章
深基坑存在的危险因素及预防、应急措施
69
一、
危险因素
69
二、
基坑坍塌滑坡
69
三、
基坑坑底隆起
70
四、
涌砂涌水
71
五、
物体打击伤害
73
六、
机械伤害
73
七、
触电
74
八、
火灾事故
75
九、
污水、雨水管道破裂
75
第九章
雨季施工措施
76
一、
防汛抢险小组
76
二、
健全制度
76
三、
雨期施工预控措施
76
四、
现场部署
77
五、
主要技术措施
78
六、
预防措施
78
第十章
基坑监测与巡视
80
一、
监测目的
80
二、
监测项目和报警值
80
三、
监测时限及次数
83
四、
监测资料反馈
83

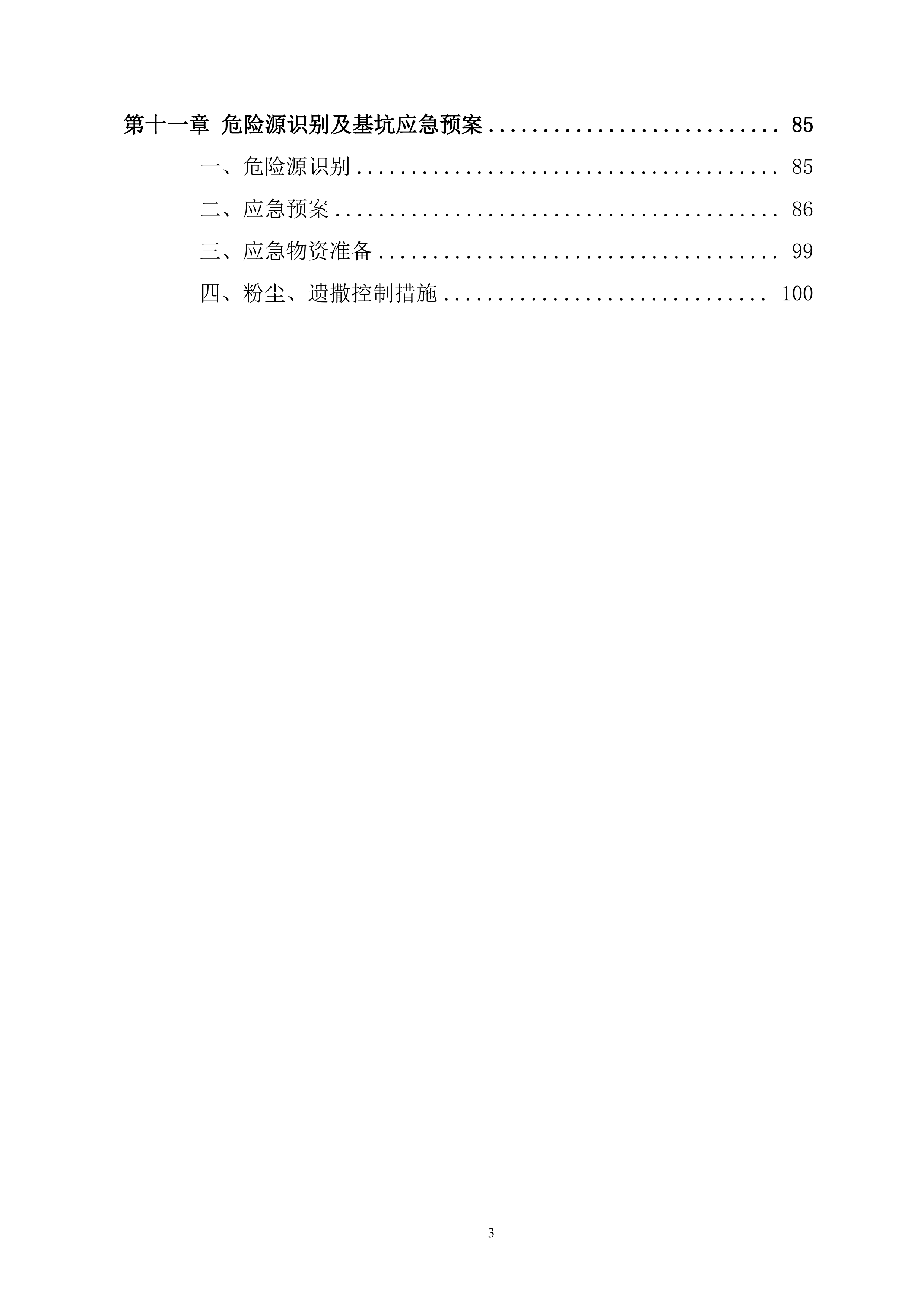

第十一章
危险源识别及基坑应急预案
85
一、
危险源识别
85
二、
应急预案
86
三、
应急物资准备
99
四、
粉尘、遗撒控制措施
100

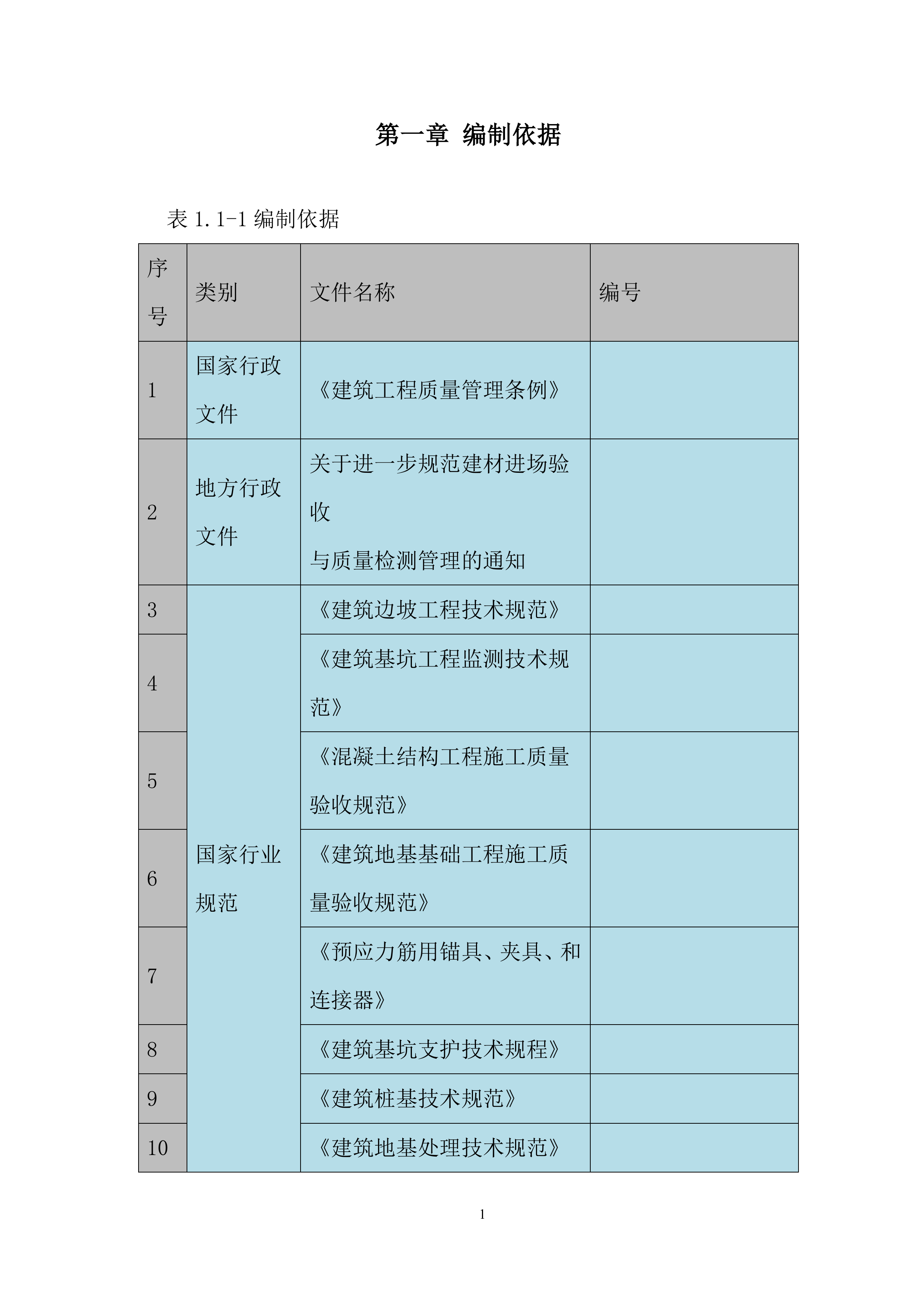

第一章
编制依据
表1.1-1编制依据
序号
类别
文件名称
编号
1
国家行政文件
《建筑工程质量管理条例》
2
地方行政文件
关于进一步规范建材进场验收
与质量检测管理的通知
3
国家行业规范
《建筑边坡工程技术规范》
4
《建筑基坑工程监测技术规范》
5
《混凝土结构工程施工质量验收规范》
6
《建筑地基基础工程施工质量验收规范》
7
《预应力筋用锚具、夹具、和连接器》
8
《建筑基坑支护技术规程》
9
《建筑桩基技术规范》
10
《建筑地基处理技术规范》
《工程测量规范》
《建筑深基坑工程施工安全及水规范》
《施工临时用电规范》
《建筑地基基础工程施工质量验收规范》
《建筑工程施工质量验收统一标准》
《建筑施工土石方工程安全技术规范》
《建筑机械使用安全技术规程》
《建筑地基处理技术规范》
《建筑地基基础设计规范》
《施工组织设计编制标准》
《建筑地基基础工程施工技术标准》
《混凝土结构工程施工技术标准》
《岩土锚杆（索）技术规程》
11
设计文件
基坑支护设计图纸及施工组织设计

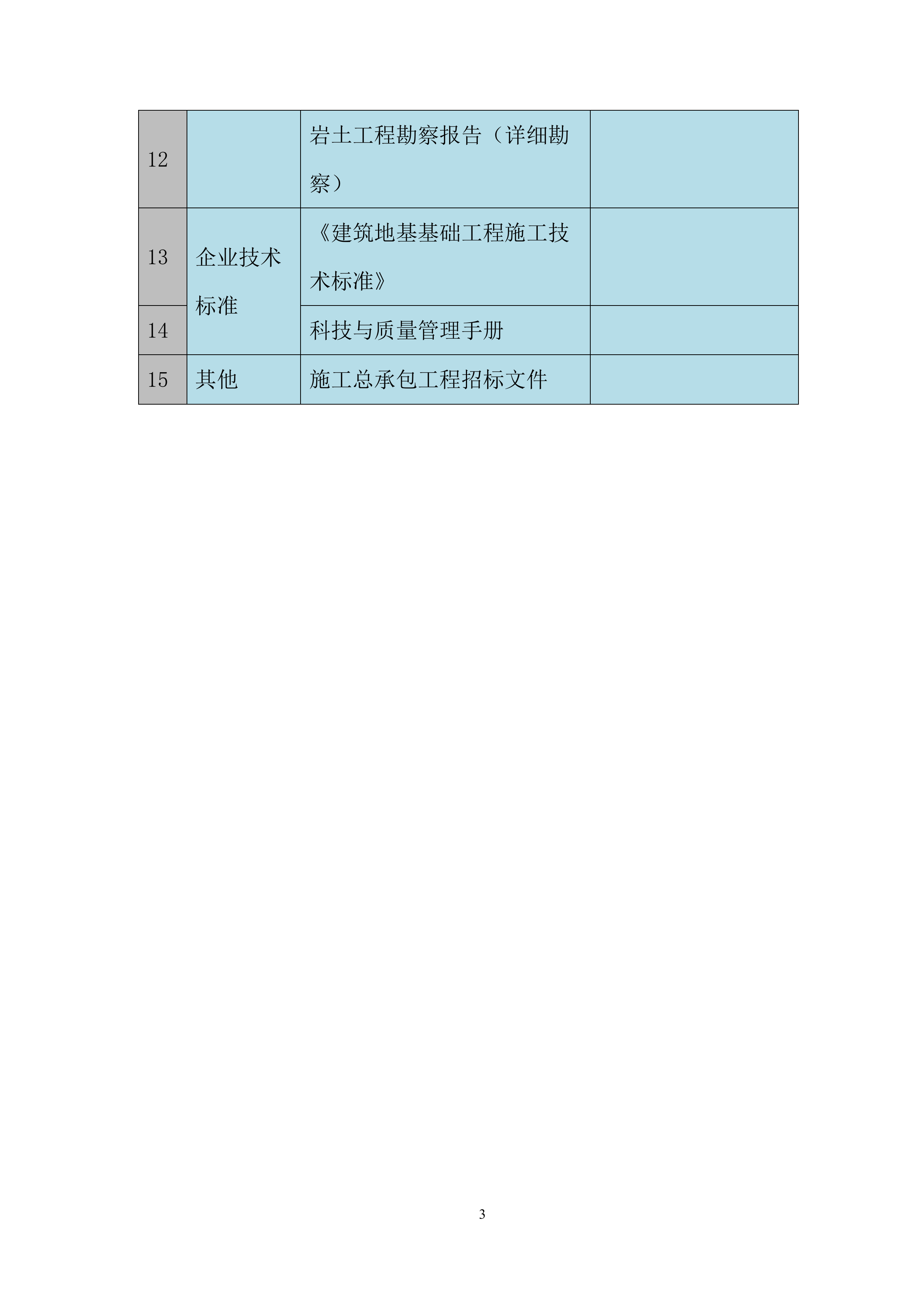

12
岩土工程勘察报告（详细勘察）
13
企业技术标准
《建筑地基基础工程施工技术标准》
14
科技与质量管理手册
15
其他
施工总承包工程招标文件

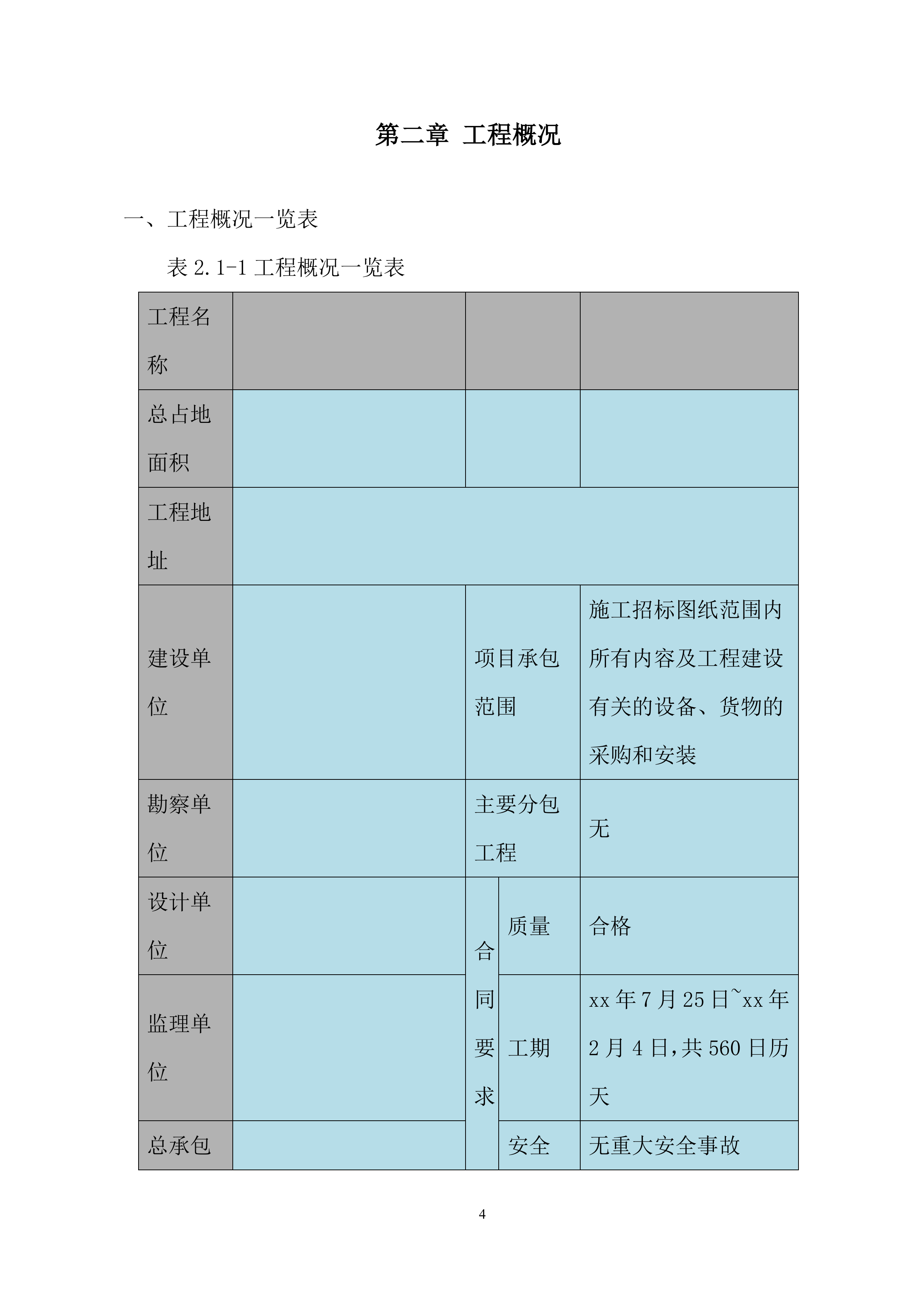

第二章
工程概况
一、
工程概况一览表
表2.1-1工程概况一览表
工程名称
总占地面积
工程地址
建设单位
项目承包
范围
施工招标图纸范围内所有内容及工程建设有关的设备、货物的采购和安装
勘察单位
主要分包
工程
无
设计单位
合同要求
质量
合格
监理单位
工期
xx
年7月25日~
xx
年2月4日，共560日历天
总承包单位
安全
无重大安全事故
主要功能和用途
海洋科技园一座及地下设备间、技术制作、藏品库、地下车库

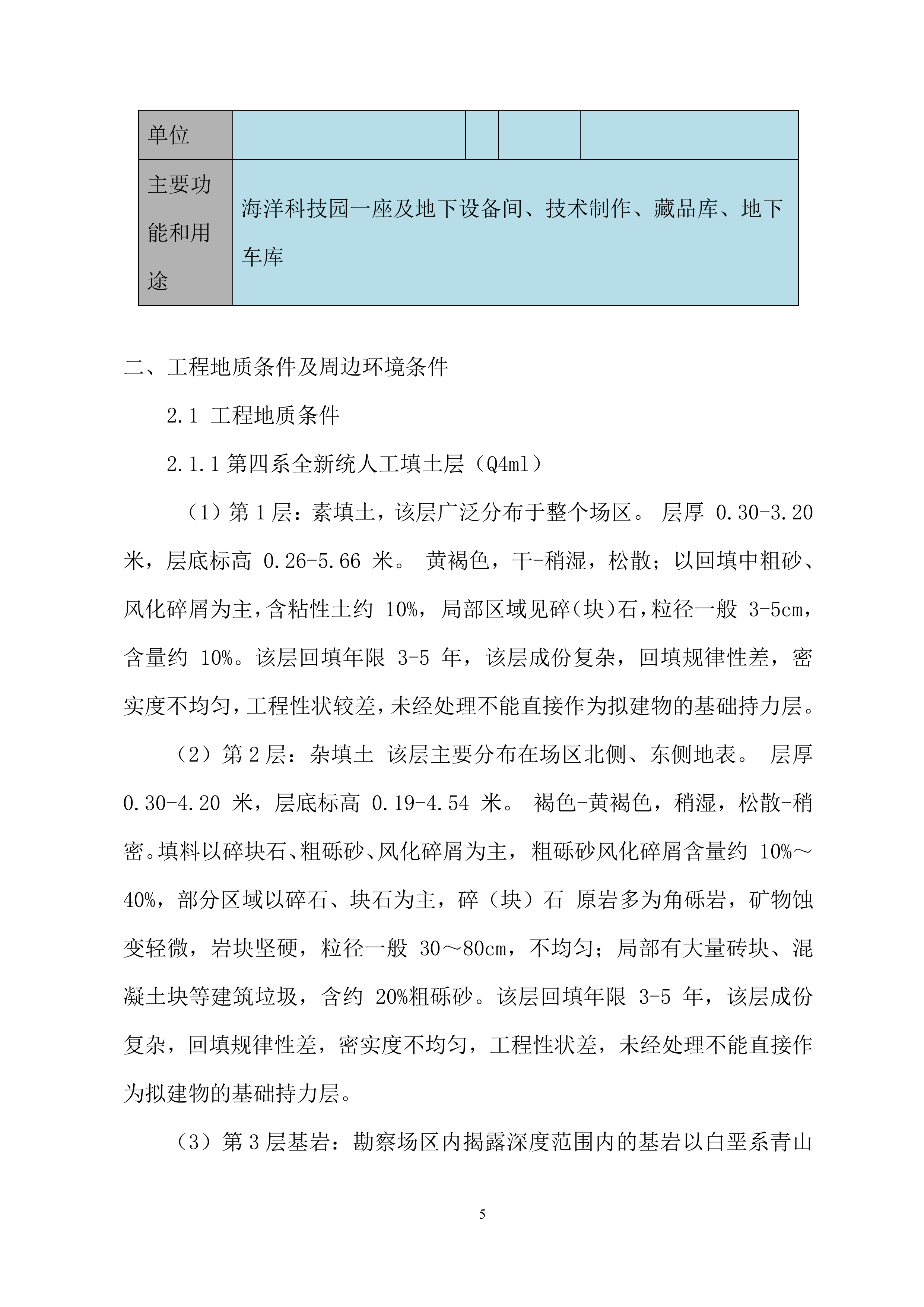

二、
工程地质条件及周边环境条件
2
.1 工程地质条件
2.1.1
第四系全新统人工填土层（Q4ml）
（
1）
第1层：素填土，该层广泛分布于整个场区。 层厚 0.30-3.20 米，层底标高 0.26-5.66 米。 黄褐色，干-稍湿，松散；以回填中粗砂、风化碎屑为主，含粘性土约 10%， 局部区域见碎（块）石，粒径一般 3-5cm，含量约 10%。该层回填年限 3-5 年，该层成份复杂，回填规律性差，密实度不均匀，工程性状较差，未经处理不能直接作为拟建物的基础持力层。
（
2）
第2层：杂填土 该层主要分布在场区北侧、东侧地表。 层厚 0.30-4.20 米，层底标高 0.19-4.54 米。 褐色-黄褐色，稍湿，松散-稍密。填料以碎块石、粗砾砂、风化碎屑为主， 粗砾砂风化碎屑含量约 10%～40%，部分区域以碎石、块石为主，碎（块）石 原岩多为角砾岩，矿物蚀变轻微，岩块坚硬，粒径一般 30～80cm，不均匀；局部有大量砖块、混凝土块等建筑垃圾，含约 20%粗砾砂。该层回填年限 3-5 年，该层成份复杂，回填规律性差，密实度不均匀，工程性状差，未经处理不能直接作为拟建物的基础持力层。
（3）

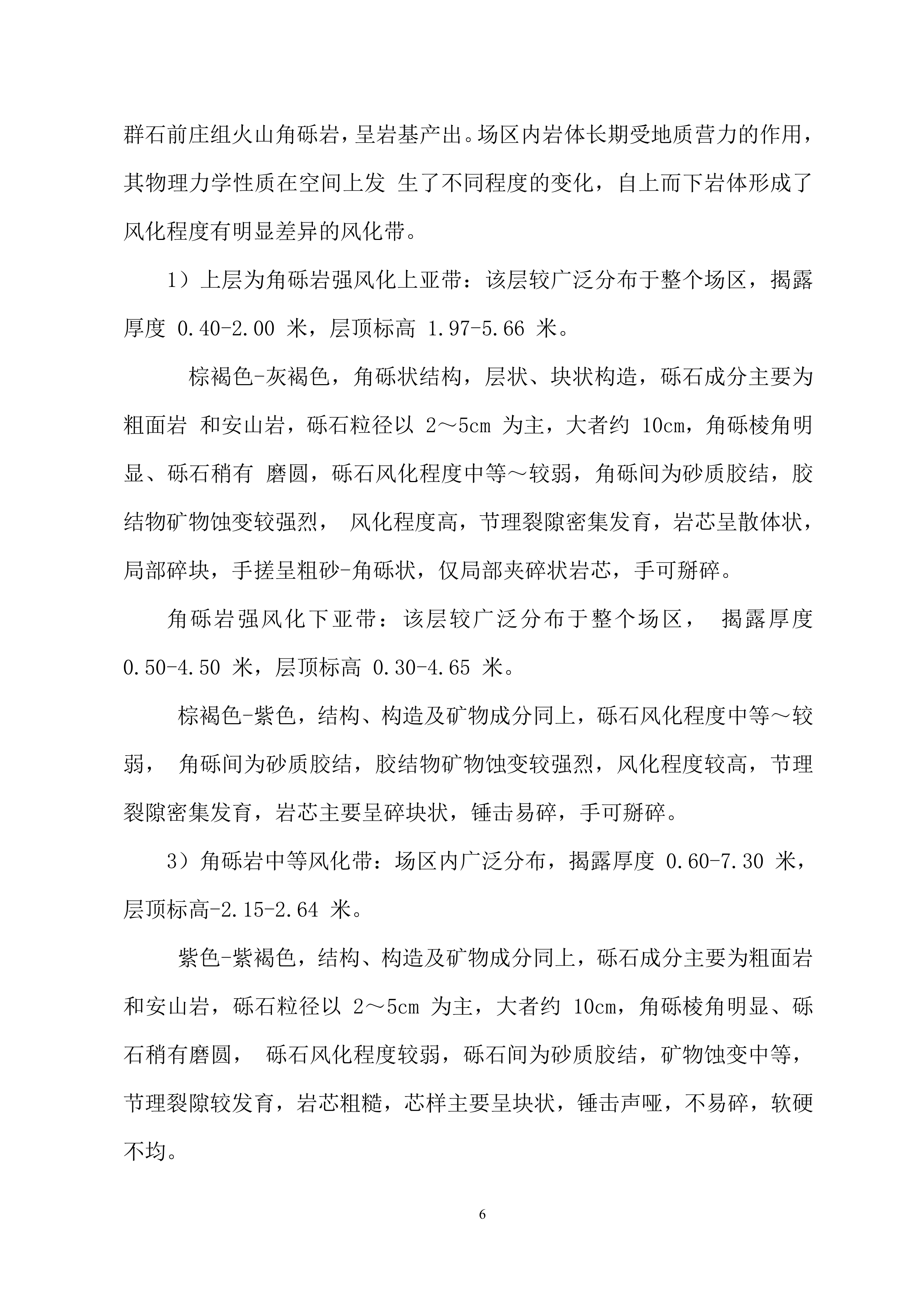

第3层基岩：勘察场区内揭露深度范围内的基岩以白垩系青山群石前庄组火山角砾岩，呈岩基产出。场区内岩体长期受地质营力的作用，其物理力学性质在空间上发 生了不同程度的变化，自上而下岩体形成了风化程度有明显差异的风化带。
1）
上层为角砾岩强风化上亚带：该层较广泛分布于整个场区，揭露厚度 0.40-2.00 米，层顶标高 1.97-5.66 米。
棕褐色-灰褐色，角砾状结构，层状、块状构造，砾石成分主要为粗面岩 和安山岩，砾石粒径以 2～5cm 为主，大者约 10cm，角砾棱角明显、砾石稍有 磨圆，砾石风化程度中等～较弱，角砾间为砂质胶结，胶结物矿物蚀变较强烈， 风化程度高，节理裂隙密集发育，岩芯呈散体状，局部碎块，手搓呈粗砂-角砾状，仅局部夹碎状岩芯，手可掰碎。
角砾岩强风化下亚带：该层较广泛分布于整个场区， 揭露厚度 0.50-4.50 米，层顶标高 0.30-4.65 米。
棕褐色-紫色，结构、构造及矿物成分同上，砾石风化程度中等～较弱， 角砾间为砂质胶结，胶结物矿物蚀变较强烈，风化程度较高，节理裂隙密集发育，岩芯主要呈碎块状，锤击易碎，手可掰碎。
3）
角砾岩中等风化带：场区内广泛分布，揭露厚度 0.60-7.30 米，层顶标高-2.15-2.64 米。
紫色-紫褐色，结构、构造及矿物成分同上，砾石成分主要为粗面岩和安山岩，砾石粒径以 2～5cm 为主，大者约 10cm，角砾棱角明显、砾石稍有磨圆， 砾石风化程度较弱，砾石间为砂质胶结，矿物蚀变中等，节理裂隙较发育，岩芯粗糙，芯样主要呈块状，锤击声哑，不易碎，软硬不均。

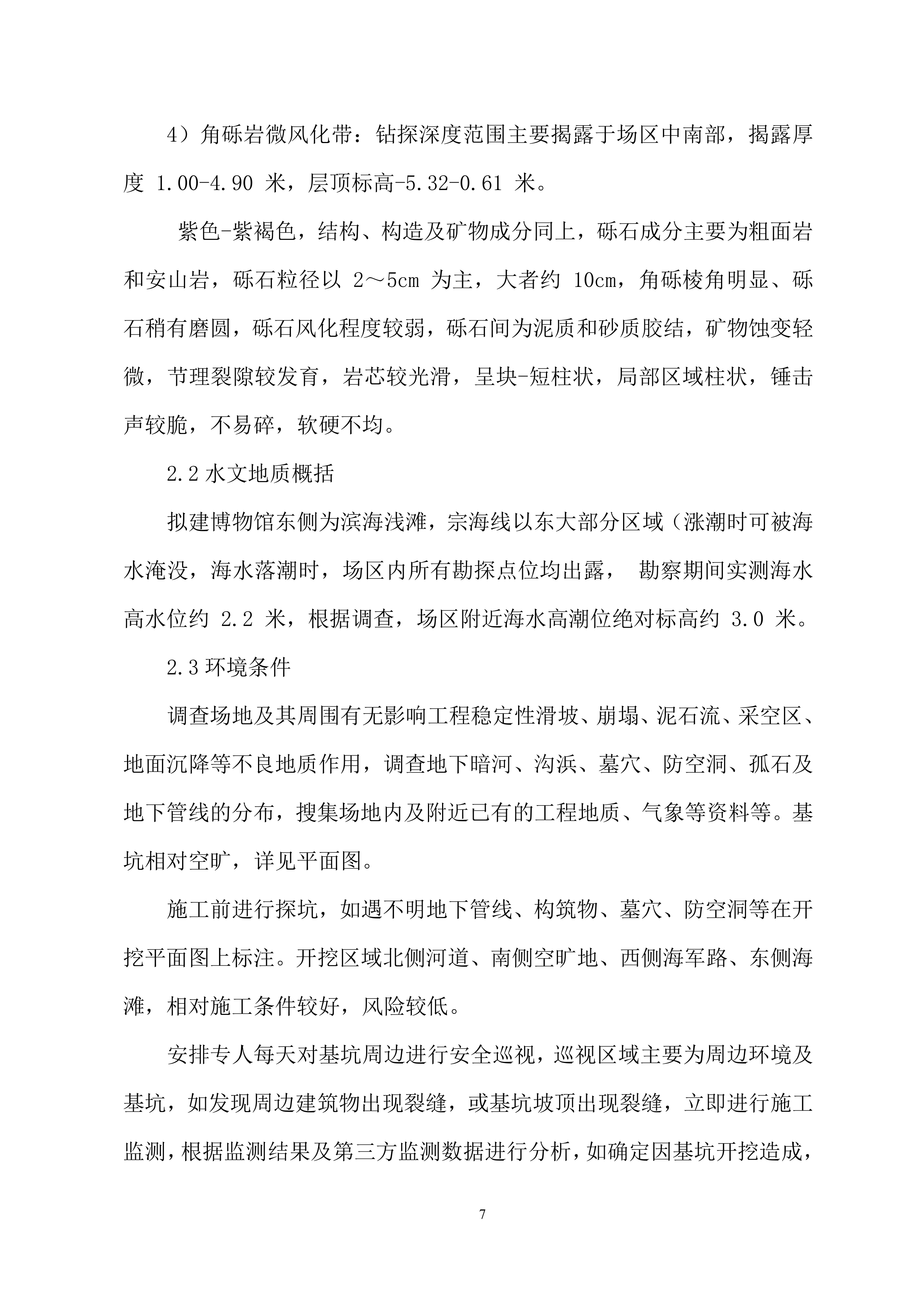

4）
角砾岩微风化带：钻探深度范围主要揭露于场区中南部，揭露厚度 1.00-4.90 米，层顶标高-5.32-0.61 米。
紫色-紫褐色，结构、构造及矿物成分同上，砾石成分主要为粗面岩和安山岩，砾石粒径以 2～5cm 为主，大者约 10cm，角砾棱角明显、砾石稍有磨圆，砾石风化程度较弱，砾石间为泥质和砂质胶结，矿物蚀变轻微，节理裂隙较发育，岩芯较光滑，呈块-短柱状，局部区域柱状，锤击声较脆，不易碎，软硬不均。
2
.2
水文地质概括
拟建博物馆东侧为滨海浅滩，宗海线以东大部分区域（涨潮时可被海水淹没，海水落潮时，场区内所有勘探点位均出露， 勘察期间实测海水高水位约 2.2 米，根据调查，场区附近海水高潮位绝对标高约 3.0 米。
2.3环境条件
调查场地及其周围有无影响工程稳定性滑坡、崩塌、泥石流、采空区、地面沉降等不良地质作用，调查地下暗河、沟浜、墓穴、防空洞、孤石及地下管线的分布，搜集场地内及附近已有的工程地质、气象等资料等。基坑相对空旷，详见平面图。
施工前进行探坑，如遇不明地下管线、构筑物、墓穴、防空洞等在开挖平面图上标注。开挖区域北侧河道、南侧空旷地、西侧海军路、东侧海滩，相对施工条件较好，风险较低。
安排专人每天对基坑周边进行安全巡视，巡视区域主要为周边环境及基坑，如发现周边建筑物出现裂缝，或基坑坡顶出现裂缝，立即进行施工监测，根据监测结果及第三方监测数据进行分析，如确定因基坑开挖造成，立即停止施工，并汇报甲方、监理、第三方监测单位，制定相应措施进行处理，处理后经甲方、监理确认，在保证基坑开挖安全前提下，方可进行后续施工。道路及地表现场安全巡视内容：地面裂缝、地面沉陷、隆起、地面冒浆等。基坑围护结构巡视内容：明显变形、边坡稳定情况、裂缝、渗漏水情况等。地铁站区域应重点巡视。

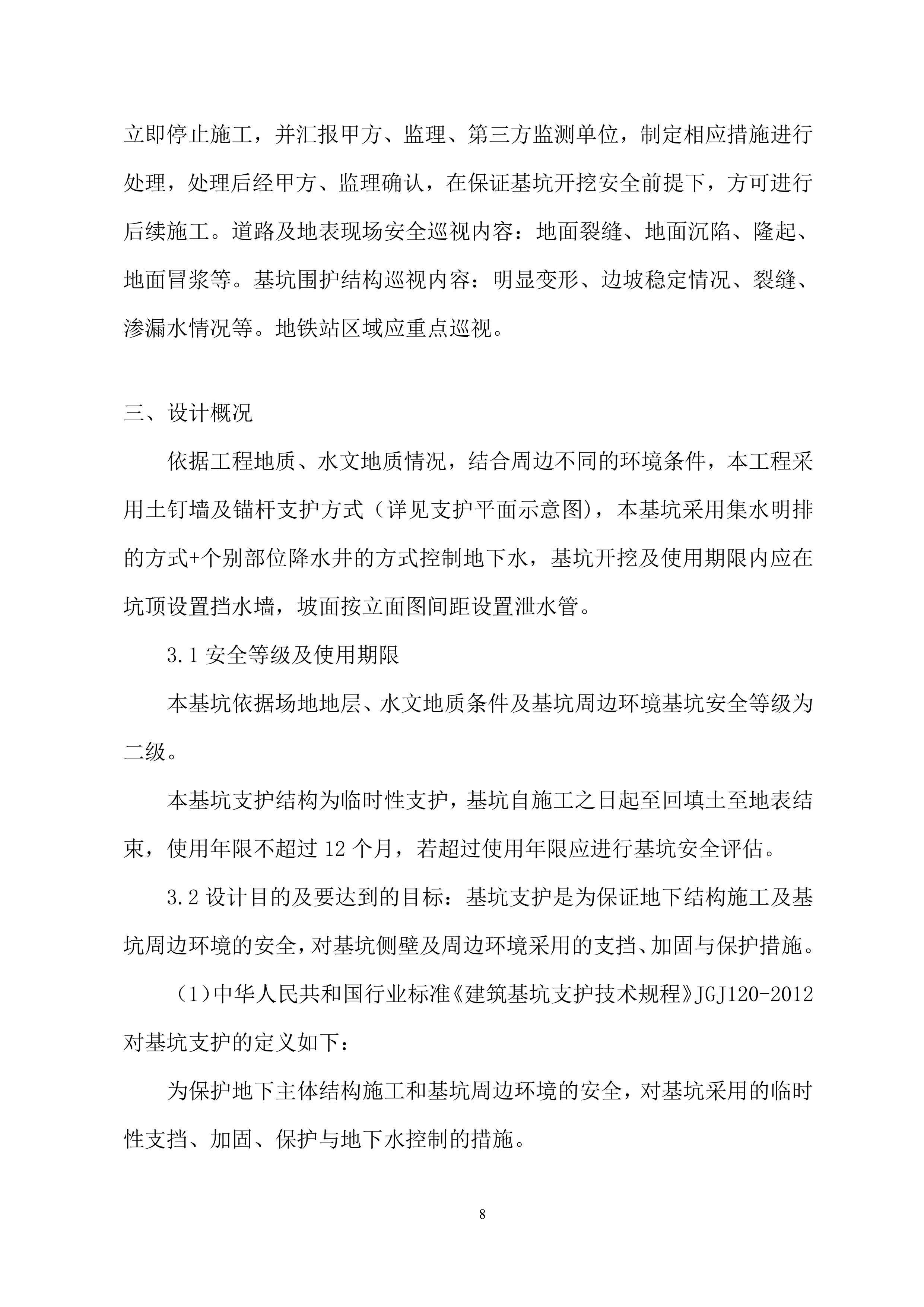

三、
设计概况
依据工程地质、水文地质情况，结合周边不同的环境条件，本工程采用土钉墙及锚杆支护方式（详见支护平面示意图)，本基坑采用集水明排的方式+个别部位降水井的方式控制地下水，基坑开挖及使用期限内应在坑顶设置挡水墙，坡面按立面图间距设置泄水管。
3.1安全等级及使用期限
本基坑依据场地地层、水文地质条件及基坑周边环境基坑安全等级为二级。
本基坑支护结构为临时性支护，基坑自施工之日起至回填土至地表结束，使用年限不超过12个月，若超过使用年限应进行基坑安全评估。
3.2设计目的及要达到的目标：基坑支护是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。
（1）中华人民共和国行业标准《建筑基坑支护技术规程》JGJ120-2012对基坑支护的定义如下：
为保护地下主体结构施工和基坑周边环境的安全，对基坑采用的临时性支挡、加固、保护与地下水控制的措施。

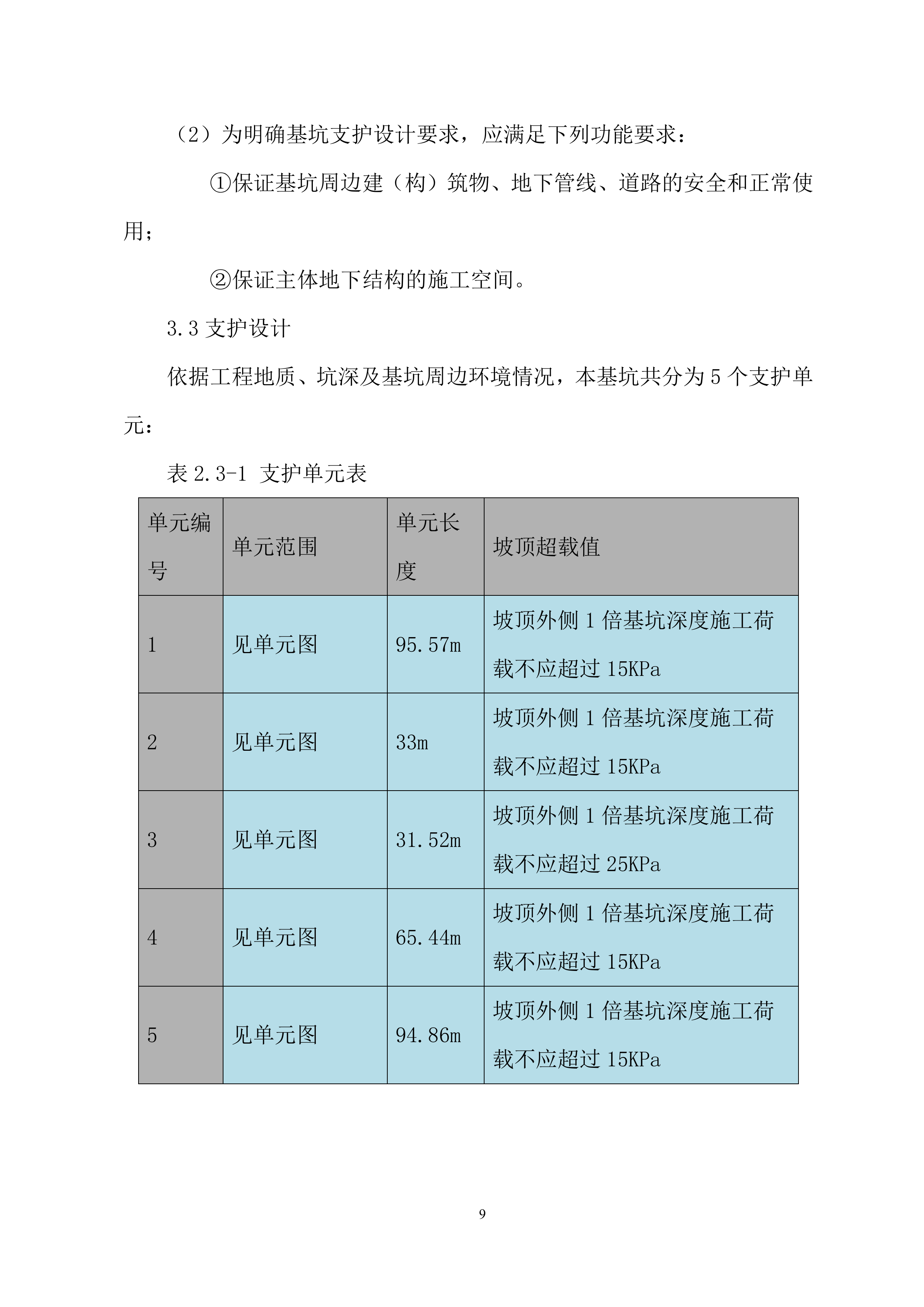

（2）为明确基坑支护设计要求，应满足下列功能要求：
①保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用；
②保证主体地下结构的施工空间。
3.3支护设计
依据工程地质、坑深及基坑周边环境情况，本基坑共分为5个支护单元：
表2.3-1 支护单元表
单元编号
单元范围
单元长度
坡顶超载值
1
见单元图
95.57m
坡顶外侧1倍基坑深度施工荷载不应超过15KPa
2
见单元图
33m
坡顶外侧1倍基坑深度施工荷载不应超过15KPa
3
见单元图
31.52m
坡顶外侧1倍基坑深度施工荷载不应超过25KPa
4
见单元图
65.44m
坡顶外侧1倍基坑深度施工荷载不应超过15KPa
5
见单元图
94.86m
坡顶外侧1倍基坑深度施工荷载不应超过15KPa
四、
基坑支护工程设计参数

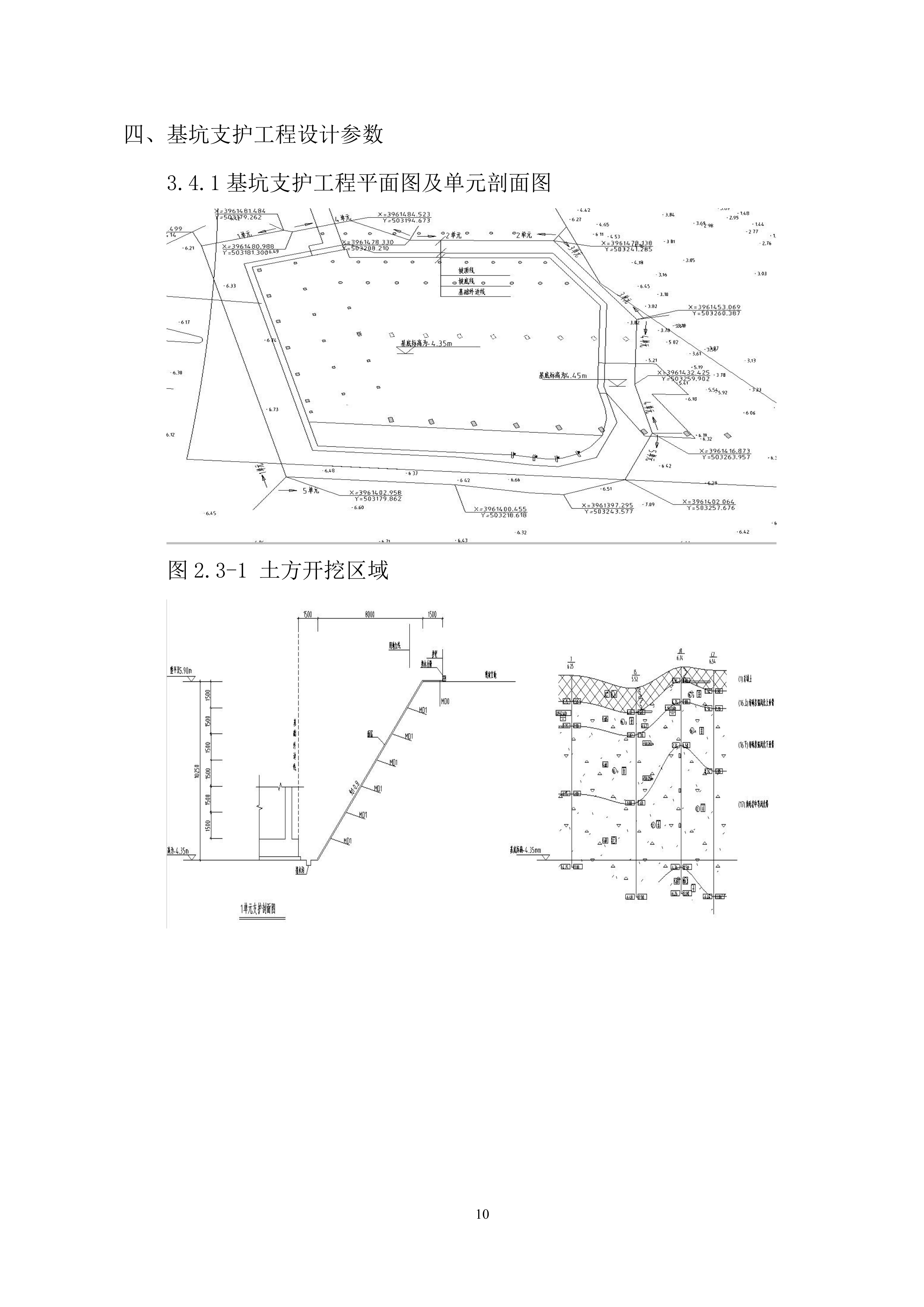

3.4.1基坑支护工程平面图及单元剖面图
图2.3-1 土方开挖区域

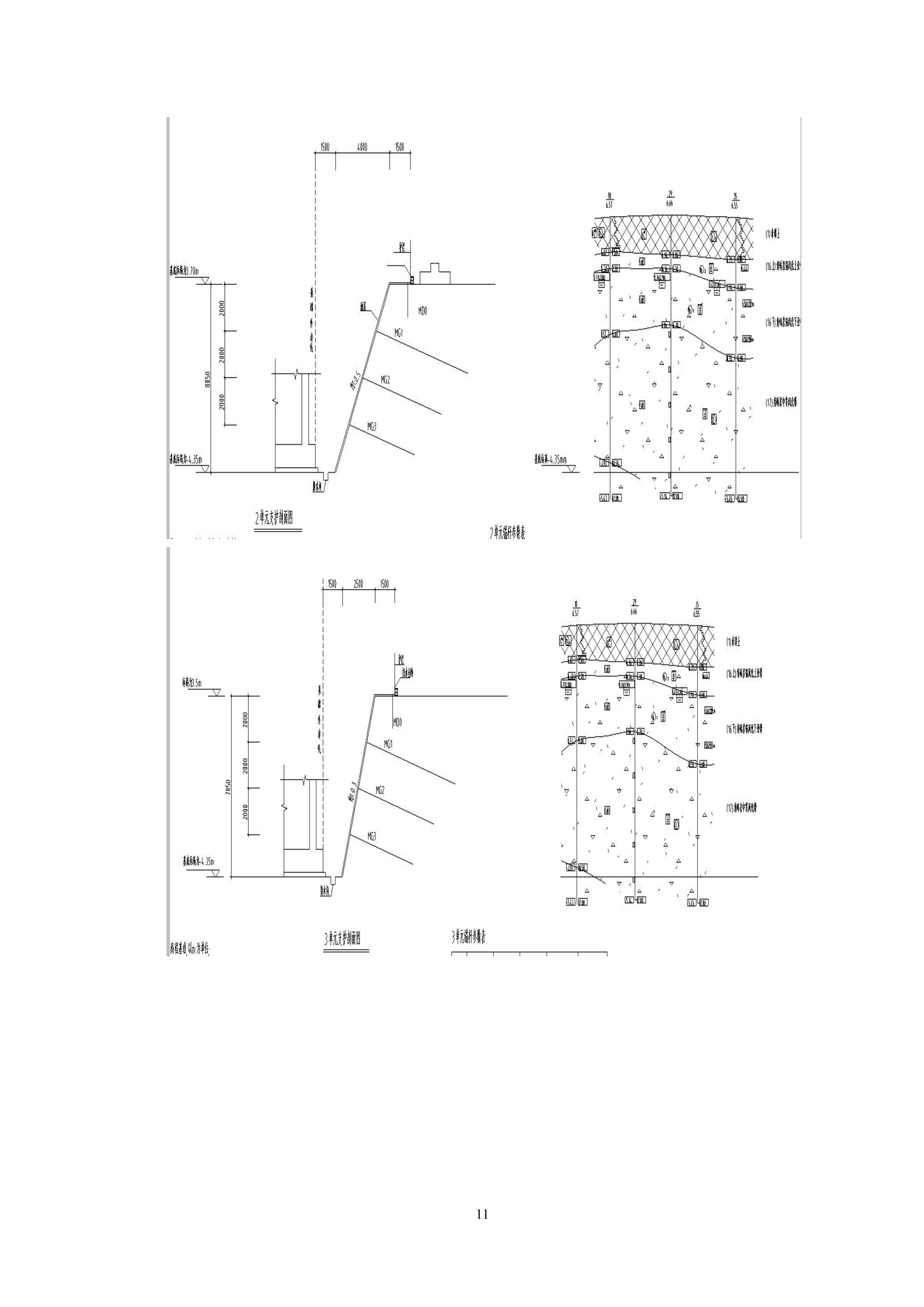

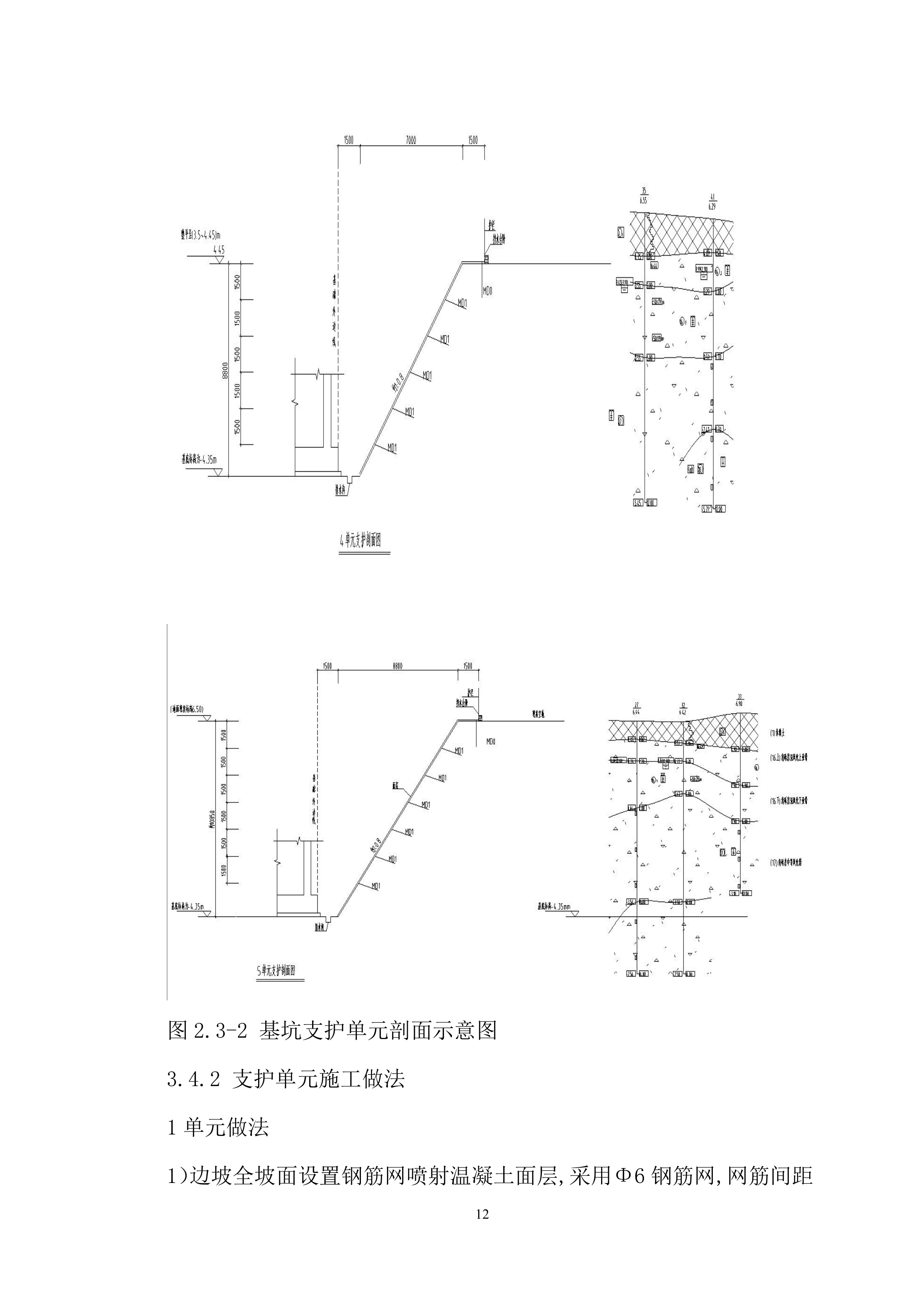

图2.3-2 基坑支护单元剖面示意图
3.4.2 支护单元施工做法
1单元做法
1）边坡全坡面设置钢筋网喷射温凝土面层,采用Φ6钢筋网,网筋间距250X250mn,面层厚80mn;
2)坡顶设设竖向锚钉MD0(1Φ22),MD0长度1.5m,水平间距2.0m;坡面设斜向锚钉MD1(1Φ22),MD1长度1.5米，水平间距2.0m,MD0、MD1土层采用人工击入;
3)以锚钉MD为节点纵横设置1Φ14加强筋,纵向加强筋延深至坡顶
排水
1)坡顶设挡水台阶,坡底设排水沟与集水并;
2)坡面设置水孔,采用Φ50mPVC管,每2x2m设置1处并根据坡面渗水情况适当调整；
3)正式开挖士方前宜进行预降水。
其他
1)坡顶外侧2m范围内禁止堆载,2m范围以外施工荷载不超过15kPa;
2)基坑坡顶外侧设置护栏,护栏高度不低于1.2m,具体设置方法参见青岛市建设委员会《施工现场管理标准图解》。
2单元做法
设置全粘结锚杆,矩形排列,钻孔注浆工艺,注水灰比0.5水泥浆,其他参数详见锚杆参数表。
表2.3-2 2单元锚杆参数表
1）边坡全坡面设置钢筋网喷射温凝土面层,采用Φ6.5钢筋网,网筋间距250X250mn,面层厚80mn;
2)坡顶竖向锚钉MD0(1Φ22),MD0长度1.5m,水平间距2.0m;岩层钻孔注浆工艺,孔径50mm,注水灰比0.5水泥浆。土层人工击入;MD0端部横向设置1Φ14mm加强筋;
3)以锚杆为节点纵横设置1Φ14加强筋,纵向加强筋延深至坡顶锚钉加强筋。
排水
1)坡顶设挡水台阶,坡底设排水沟与集水并;
2)坡面设置水孔,采用Φ50mPVC管,每2.5x2.5m设置1处并根据坡面渗水情况适当调整；
其他
1)坡顶施工荷载不超过25kPa;
2)上部1-2道锚杆施工前应明确查清坡顶管线情况,避免锚杆施工影响管线安全；
3)基坑顶外侧设置护栏,护栏高度不低于1.2m,具体设置方法参见青岛市建设委员会《施工现场管理标准图解》。
3单元做法
设置全粘结锚杆,矩形排列,钻孔注浆工艺,注水灰比0.5水泥浆,其他参数详见锚杆参数表。
表2.3-3 3单元锚杆参数表
面层
1）边坡全坡面设置钢筋网喷射温凝土面层,采用Φ6.5钢筋网,网筋间距250X250mn,面层厚80mn;
2)坡顶设设竖向锚钉MD0(1Φ22),MD0长度1.5m,水平间距2.0m;岩层钻孔注浆工艺,孔径50mm,注水灰比0.5水泥浆。土层人工击入;MD0端部横向设置1Φ14mm加强筋;
3)以锚杆为节点纵横设置1Φ14加强筋,纵向加强筋延深至坡顶锚钉加强筋。
排水
1)坡顶设挡水台阶,坡底设排水沟与集水并;
2)坡面设置水孔,采用Φ50mPVC管,每2.5x2.5m设置1处并根据坡面渗水情况适当调整；
其他
1)坡顶施工荷载不超过25kPa;
2)上部1-2道锚杆施工前应明确查清坡顶管线情况,避免锚杆施工影响管线安全；
3)基坑顶外侧设置护栏,护栏高度不低于1.2m,具体设置方法参见青岛市建设委员会《施工现场管理标准图解》。
4单元做法
面层
1）边坡全坡面设置钢筋网喷射温凝土面层,采用Φ6钢筋网,网筋间距250X250mn,面层厚80mn;
2)坡顶设设竖向锚钉MD0(1Φ22),MD0长度1.5m,水平间距2.0m;坡面设斜向锚钉MD1(1Φ22),MD1长度1.5米，水平间距2.0m,MD0、MD1土层采用人工击入;
3)以锚钉MD为节点纵横设置1Φ14加强筋,纵向加强筋延深至坡顶
排水
1)坡顶设挡水台阶,坡底设排水沟与集水并;
2)坡面设置水孔,采用Φ50mPVC管,每2x2m设置1处并根据坡面渗水情况适当调整；
3)正式开挖士方前宜进行预降水。
其他
1)坡顶外侧2m范围内禁止堆载,2m范围以外施工荷载不超过15kPa;
2)基坑坡顶外侧设置护栏,护栏高度不低于1.2m,具体设置方法参见青岛市建设委员会《施工现场管理标准图解》。
5单元做法
面层
1）边坡全坡面设置钢筋网喷射温凝土面层,采用Φ6钢筋网,网筋间距250X250mn,面层厚80mn;
2)坡顶设设竖向锚钉MD0(1Φ22),MD0长度1.5m,水平间距2.0m;坡面设斜向锚钉MD1(1Φ22),MD1长度1.5米，水平间距2.0m,MD0、MD1土层采用人工击入;
3)以锚钉MD为节点纵横设置1Φ14加强筋,纵向加强筋延深至坡顶
排水
1)坡顶设挡水台阶,坡底设排水沟与集水并;
2)坡面设置水孔,采用Φ50mPVC管,每2x2m设置1处并根据坡面渗水情况适当调整；
3)正式开挖士方前宜进行预降水。
其他
1)坡顶外侧2m范围内禁止堆载,2m范围以外施工荷载不超过15kPa;
2)基坑坡顶外侧设置护栏,护栏高度不低于1.2m,具体设置方法参见青岛市建设委员会《施工现场管理标准图解》。
3.4.3有关质量技术要求
（1）水平面坡顶外沿设置1Φ22的人工击入式土钉，以便固定坡顶钢筋网片及钢筋网，深度为1.5米。MC---喷射砼，强度等级C20，平均厚度80mm，网筋ф6/6.5@250*250mm，网筋之间采用绑扎，搭接长度不小于300mm，以锚杆为节点纵横向设置1Φ14加强筋，网筋保护层厚度不小于30mm，网筋保护层厚度不小于25mm。
（2）土方应分层开挖，与土钉墙施工配合进行，随开挖随支护；分段长约10～15米，分层高度与土钉竖向间距相吻合，不得超挖。
（3）锚杆的长度误差不超过0.10m，角度误差不超过1.0
，孔径误差不超过5mm，孔距误差不超过100mm。
（4）杆体每2米设置对中支架；
（5）注水泥浆采用水灰比0.5的纯水泥浆，水泥采用PO32.5普通硅酸盐水泥；
（6）网筋尺寸为@250mm×250mm的钢筋网，钢筋直径为ф6/6.5盘圆，网筋之间采用扎丝绑扎；加强筋纵横一根Φ14的钢筋，土钉与加强筋节点焊接，土钉端部两侧沿土钉长度方向用短段Φ22钢筋绑焊，焊接长度10cm。
（7）面层混凝土强度等级不低于C20，3天强度不低于10MPa；
（8）土钉和锚杆应在土方开挖后尽快施工，尽量缩短边坡岩土体暴露时间；
（9） 坡顶通过设置截水台防止地表水排渗入基坑侧壁，坡面按照5m2一个的原则或根据渗水情况设置ф50PVC管导水管，长度20cm，外伸12cm，坡内端加工成花管状并包裹滤网，基坑成型后在基坑边缘设置300*300排水沟。
第三章
施工安排
一、
项目管理组织
图3.1-1 项目组织架构图
表3.1-1项目部管理岗位人员配置
序号
管理职务
姓名
职称
职责和权限
1
项目经理
工程师
工程总负责
2
执行经理
工程师
对项目的质量、安全、成本、进度等全面负责。施工现场的总协调和总指挥
3
技术负责人
工程师
负责基坑支护专项方案编制，并上报公司和相关部门履行审批手续，对基坑支护负技术安全指导责任。
4
生产经理
工程师
1、负责项目进度计划的协调。
2、负责项目周计划的编制与实施。负责施工物质计划编制及落实,各项施工物质的计划与进出场调配工作。
3、负责现场平面管理的实施与运行。
4、负责支护及土方开挖施工。
5
合约经理
助理经济师
1、
负责对总包方的工程结算管理和现场签证管理。
2、负责对分包方的结算和签证管理。
3、按合同约定及时收取工程款。
4、组织项目成本分析，提出改进意见。
6
安全总监
工程师
1、负责组织安全检查，对接地方监管部门。
2、组织项目的职业健康安全和环境管理教育。
3、参与项目危险源辨识、风险评价与控制策划。
4、参与环境因素的识别与评价。
7
土建工程师
助理工程师
1、对现场的计划执行与落实、资格的落实进行管理。
2、负责模板模板安装质量验收、整改落实。
3、参与策划，现场进行专业技术交底。按分工做好相关文件和记录的控制。
4、现场测量管理。
5、锚杆、土钉等隐蔽验收和过程管控。
8
质量工程师
助理工程师
1、全面负责支护工程质量的过程控制及检查验收工作。
2、组织对项目管理人员的质量教育，提高全员质量意识
3、
组织项目职业质量检查，定期进行监测，发现问题下达整改通知单，并对整改情况进行验证。
9
安全工程师
工程师
1、参与安全检查，对接地方监管部门。
2、参与项目的职业健康安全和环境管理教育。
3、参与项目危险源辨识、风险评价与控制策划。
4、参与环境因素的识别与评价。
10
物资工程师
助理经济师
1、负责工程项目的物资控制，包括经上级授权对物资供应商进行评价、实施招标采购、做好进场物资的验证和记录、物资保管、标识等。
2、负责顾客提供物资的控制。
3、监督检查分包商自行采购物资。
二、
项目管理目标
表3.2-1 项目管理目标
项目管理目标名称
目标值
工期目标
50日历天
质量目标
严格按照施工设计图纸和施工质量验收规范施工，在施工过程中加强质量管理，在确保支护工程合格的基础上力争达到优良。
安全目标
杜绝伤亡事故
节能目标
在保证质量、安全的情况下尽量缩短工期，减少材料的不必要损耗，达到降低成本的目的
环保施工、CI目标
控制环境污染，创造绿色环境，建造绿色工程
三、
各项资源供应方式
表
3.3-1
劳务资源安排一览表
施工项目名称
专业施工队名称
资质要求
开始施工
时间
建设工期
责任人
基坑支护、降水、土方开挖
表
3.3-2
工程用大宗物资、设备供应安排一览表
物资名称
采购单位
拟选供应商
采购地点
要求进场时间
责任人
C22
青岛一建
自选
C14
青岛一建
自选
A4钢筋网片
青岛一建
自选
A6.5钢筋网片
青岛一建
自选
P.O 42.5水泥
青岛一建
自选
P.S. 32.5水泥
青岛一建
自选
表
3.3-3
大型机械设备采购供应安排一览表
机械设备名称
拟选供应商
提供方式
要求进场时间
计划出场时间
责任人
多功能钻机
空压机
破碎锤
自卸车
挖掘机6台
混凝土喷射机
潜孔钻机
表
3.3-4
施工周转工具采购供应安排一览表
周转工具名称
估计数量
提供方式
要求进场时间
计划出场时间
责任人
挤压式注浆泵ZJB-2
2台
自有
四、
基坑开挖、支护施工顺序及出土路径
本工程基坑施工场区面积较小，工程量低。为保证工程能够按照预定工期顺利完成，依据甲方下发的设计图纸，支护工程划分为1,2,3,4,5共5个施工段，区段内穿插施工的原则组织施工。
图3.4-1底板及地下室结构区段划分及施工顺序示意图
4.1土方开挖施工顺序
（1）1、4、5单元土方开挖施工顺序
图3.4-2 1/4/5单元施工图
土方开挖1.5m深后进行场地平整、锚钉人工击入、挂钢筋网片A4@250×250、泄水孔，第一层面层喷射混凝土施工。面层混凝土强度达到设计强度的70%后进行下层开挖。开挖深度为每层1.5m，至基底标高预留30cm。并沿支护底部周圈设置排水沟，每隔30m设置一处集水坑，进行基坑集水明排。
（2）2、3单元土方开挖施工顺序
图3.4-3 2单元施工图
图3.4-4 3单元施工图
土方开挖2m深后进行场地平整、锚杆钻孔施工、安放锚杆、注浆、挂钢筋网片A6.5@250×250、泄水孔，第一层面层喷射混凝土施工。面层混凝土强度达到设计强度的70%后进行下层开挖。开挖深度为每层2m，至基底标高预留30cm。并沿支护底部周圈设置排水沟，每隔30m设置一处集水坑，进行基坑集水明排。
五、
工程施工重点和难点分析及应对措施
表3.5-1 施工重难点分析及应对措施表
序号
重点和难点
具体分析
应对措施
责任人
1
土方衔接
5个支护单元，不同标高剖面单元之间需要与土方开挖密切衔接，控制难度较大。
1、制定与土方开挖紧密衔接的可操作性计划。
2、实行盆式明挖法。分段开挖，土层分段长20∼30m，分层开挖深度2∼3m，与锚杆分层深度匹配。
2
周边障碍
周边遍布各类市政管线、构筑物，锚杆容易与其碰触。
1、对照设计图纸准确查明周边建筑地下室外墙、桩基础位置及周边管线走向。
2、基坑周边现状管线情况复杂，地下车库轮廓线外侧5m范围内市政管线必须移除后方可进行支护结构施工。支护结构施工前应进一步查明周边管线。锚杆施工时应确保周边管线安全，必要时应开挖探槽查明，锚杆遇障碍处需要根据具体情况调整设计角度。
3
地下水降水与排水
基坑范围几乎均为角砾岩，地下水位较高，对于基岩裂隙承压水降水是难点
首先采用在基坑底部周边设置排水沟并每隔30m设置一处集水坑，基坑大面设置暗沟进行汇集至集水坑排水；
电梯井、集水坑周边采用点对点式的降水井进行降水
4
土方开挖
场区基坑范围内均为角砾岩，较深部位至中风化、微风化，开完难度大
至微风化部分，采用爆破和破碎锤结合的方式进行处理，即大面爆破，个别部位破碎
5
超挖控制
易造成基底超挖
基底开挖时，配备专门测量人员随时跟进槽底标高。
六、
出土路径
6.1出土坡道位置如下图所示：
图3.6-1 出土坡道平面布置图
6.2出土坡道技术参数如下表所示：
表3.6-1 坡道技术参数表
坡道
名称
参数
拆除时间
坡道
开挖深度
10.85m
水平投影长度
37.29m
放坡系数
主路面：1：4；侧面：1：0.8
坡道面宽度及面层做法
10．00m，0.2m厚C30混凝土
6.3 出土坡道大样图：
图3.6-2 出土坡道平面图
图3.6-3 出土坡道剖面图
6.4 坡道收坡
此坡道为正式坡道垫层，开挖至标高后，不需进行坡道收坡。
第四章
施工进度计划
计划
xx
年7月27日开工，
xx
年8月17日全部竣工，总工期50日历日。
第五章
施工准备及资源配置计划
一、
施工准备计划
本工程具有工序穿插复杂、交叉施工、施工机械多等特点，现场的组织管理是本工程的重点，组织管理经验不足将对基坑安全和进度产生重大影响。我公司将组成经验丰富的项...
