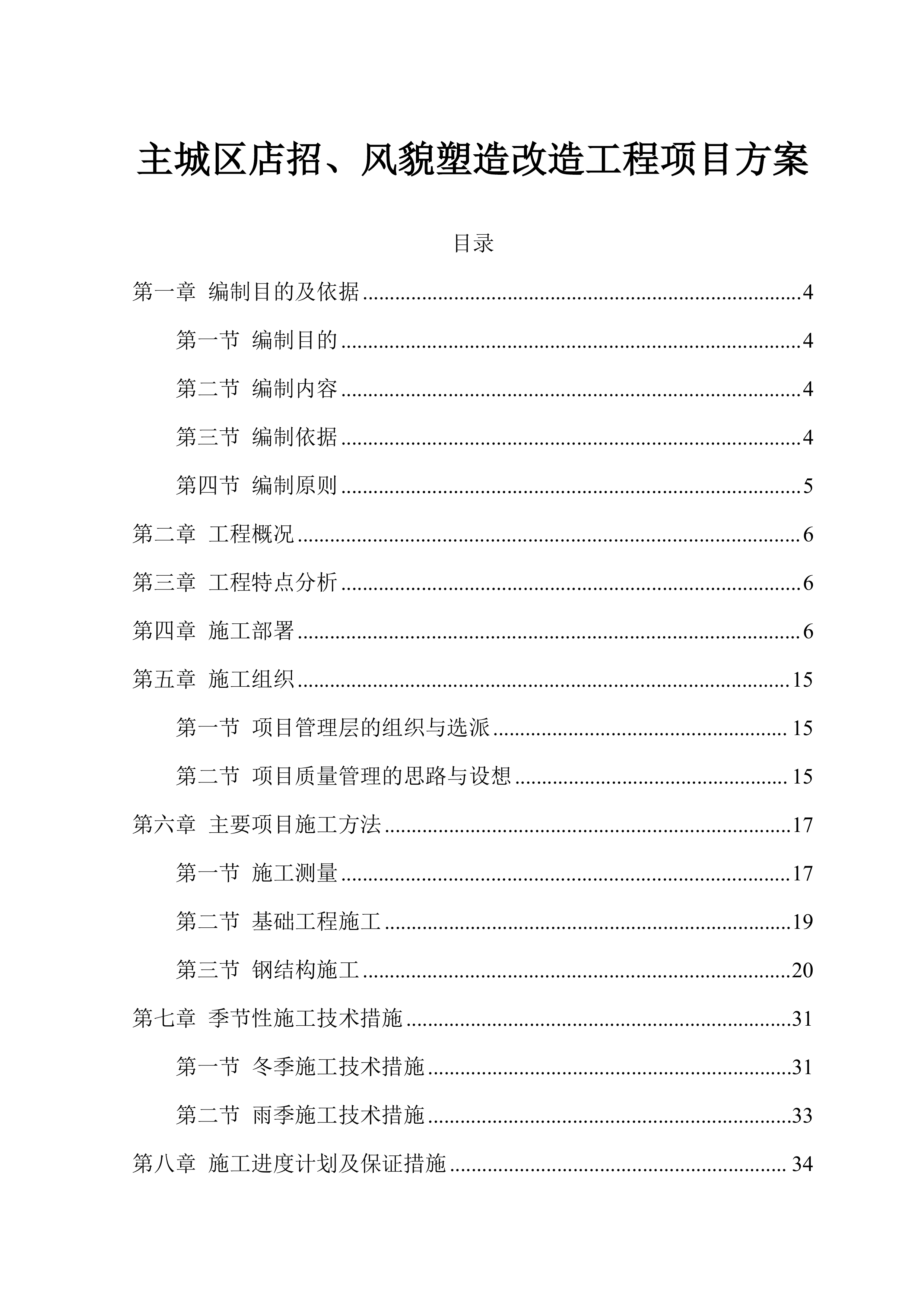

主城区店招、风貌塑造改造工程项目
方案
目录
第一章
编制目的及依据
4
第一节
编制目的
4
第二节
编制内容
4
第三节
编制依据
4
第四节
编制原则
5
第二章
工程概况
6
第三章
工程特点分析
6
第四章
施工部署
6
第五章
施工组织
15
第一节
项目管理层的组织与选派
15
第二节
项目质量管理的思路与设想
15
第六章
主要项目施工方法
17
第一节
施工测量
17
第二节
基础工程施工
19
第三节
钢结构施工
20
第七章
季节性施工技术措施
31
第一节
冬季施工技术措施
31
第二节
雨季施工技术措施
33
第八章
施工进度计划及保证措施
34

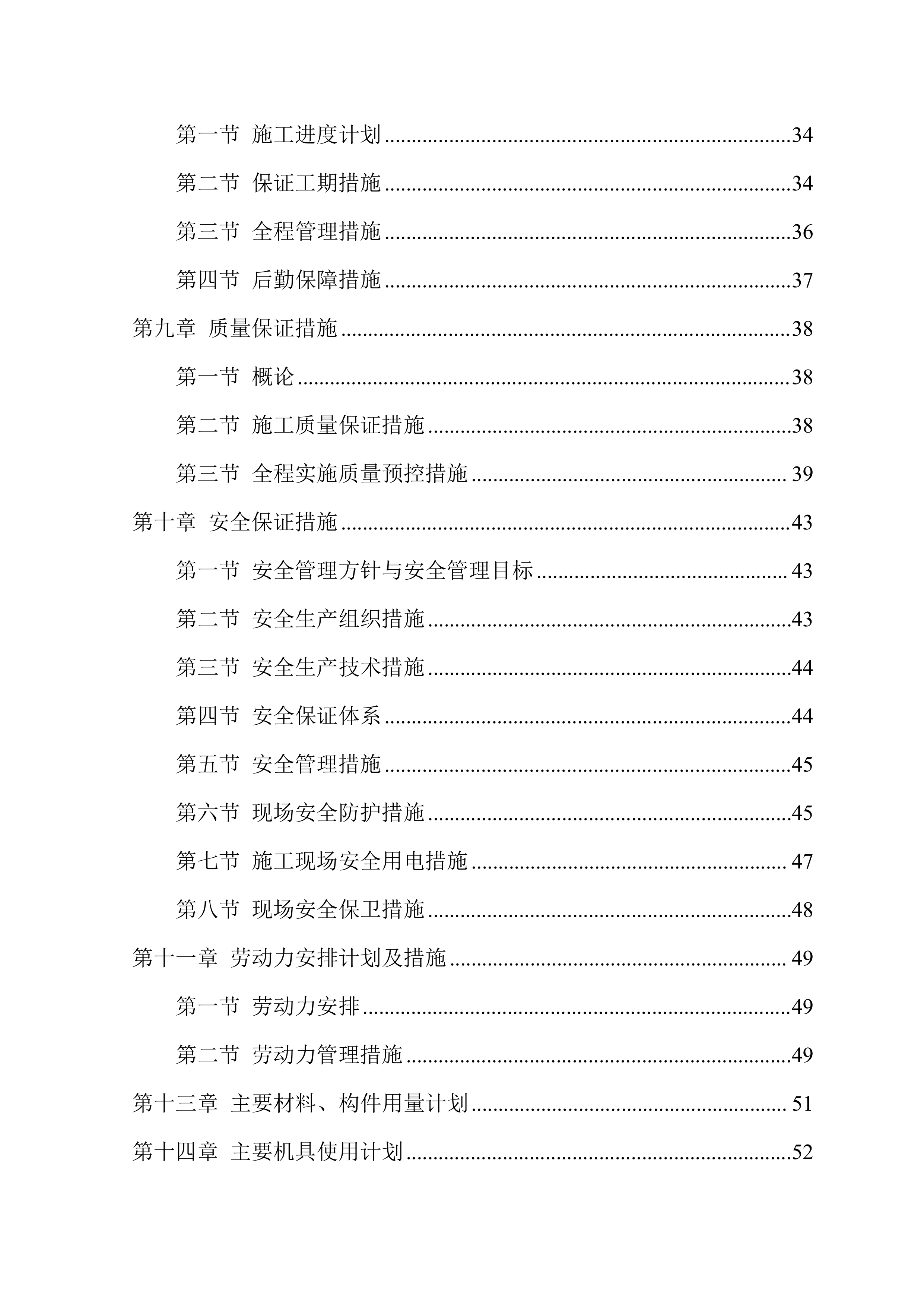

第一节
施工进度计划
34
第二节
保证工期措施
34
第三节
全程
管理措施
36
第四节
后勤保障措施
37
第九章
质量保证措施
38
第一节
概论
38
第二节
施工质量保证措施
38
第三节
全程实施质量预控措施
39
第十章
安全保证措施
43
第一节
安全管理方针与安全管理目标
43
第二节
安全生产组织措施
43
第三节
安全生产技术措施
44
第四节
安全保证体系
44
第五节
安全管理措施
45
第六节
现场安全防护措施
45
第七节
施工现场安全用电措施
47
第八节
现场安全保卫措施
48
第十一章
劳动力安排计划及措施
49
第一节
劳动力安排
49
第二节
劳动力管理措施
49
第十三章
主要材料、构件用量计划
51
第十四章
主要机具使用计划
52

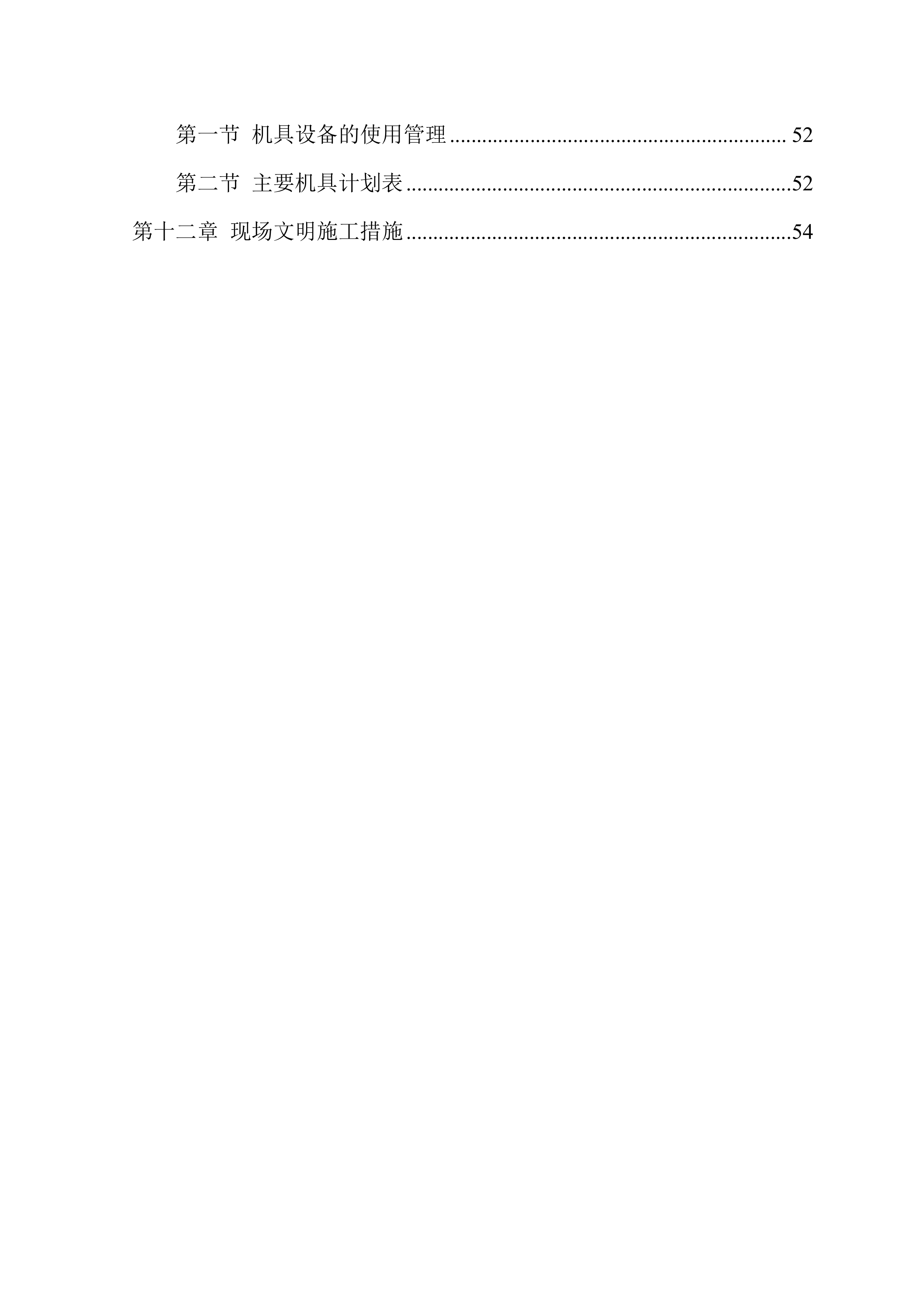

第一节
机具设备的使用管理
52
第二节
主要机具计划表
52
第十二章
现场文明施工措施
54

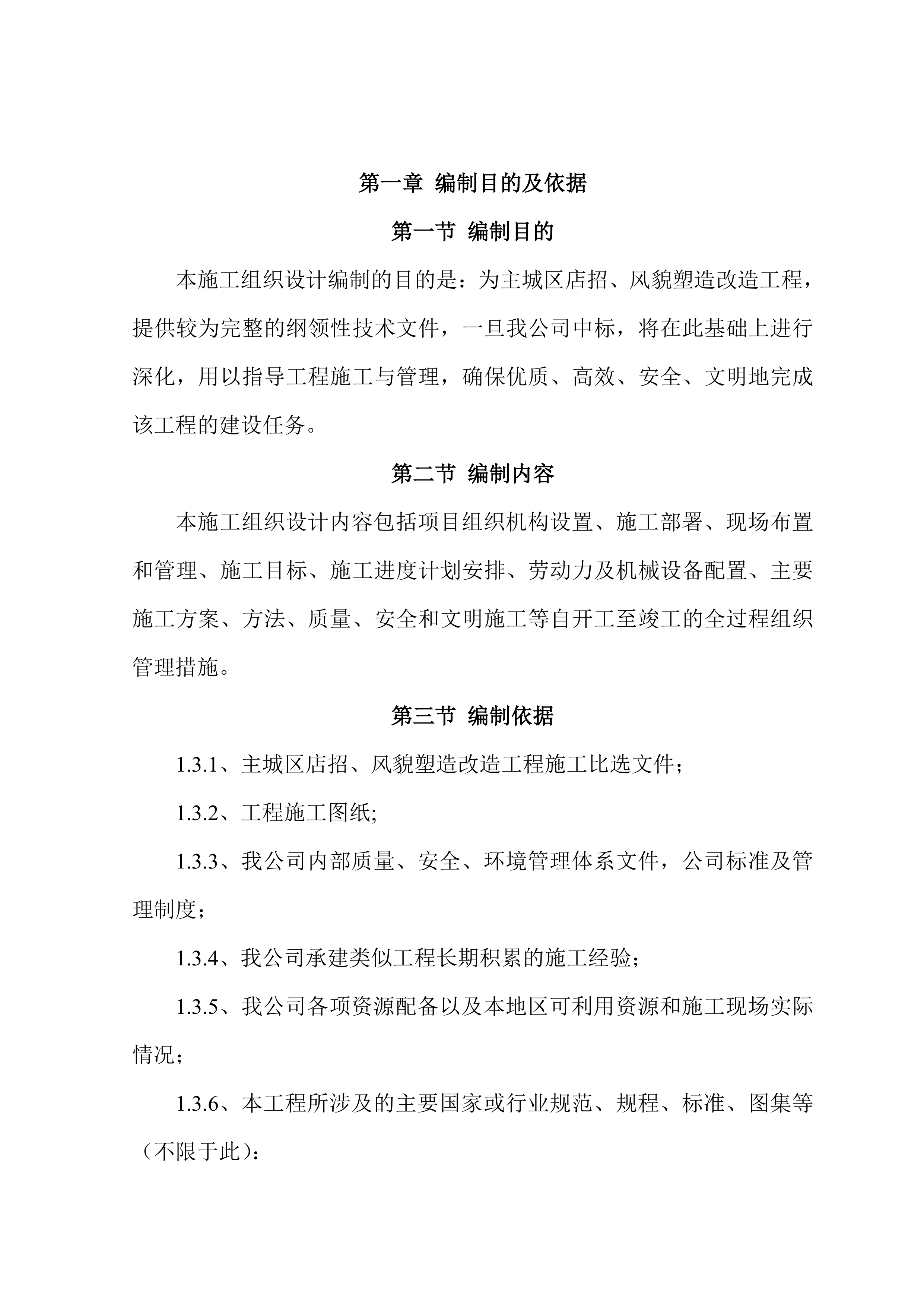

第一章
编制目的及依据
第一节
编制目的
本施工组织设计编制的目的是
：为主城区店招、风貌塑造改造工程
，提供较为完整的纲领性技术文件，一旦我公司中标，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
第二节
编制内容
本施工组织设计内容包括项目组织机构设置、施工部署、现场布置和管理、施工目标、施工进度计划安排、劳动力及机械设备配置、主要施工方案、方法、质量、安全和文明施工等自开工至竣工的全过程组织管理措施。
第三节
编制依据
1.3.1、主城区店招、风貌塑造改造工程施工比选文件；
1.3.2、工程施工图纸;
1.3.3、我公司内部质量、安全、环境管理体系文件，公司标准及管理制度；
1.3.4、我公司承建类似工程长期积累的施工经验；
1.3.5、我公司各项资源配备以及本地区可利用资源和施工现场实际情况；
1.3.6、本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）：
《钢结构工程施工质量验收规范》
《建筑钢结构焊接规程》
《钢结构高强度螺栓连接的设计、施工及验收规程》
《钢结构制作工艺规程》
《冷弯薄壁型钢结构技术规范》
《压型金属板设计施工规程》
第四节
编制原则
1.4.1、施工组织设计的编制紧紧围绕本工程的施工图纸、工程场地情况和工程的特点展开。
1.4.2、施工组织设计的编制紧密结合我公司劳动力、机械设备、本公司拥有的周转料具及项目管理情况确定和编制。
1.4.3、遵守、执行招标文件各条款的具体要求，确保实现业主的工期、安全、质量、环境保护和文明施工等各方面的工程目标。
1.4.4、严格执行施工过程中涉及的相关规范、规程和技术标准。
1.4.5、充分结合我公司以往同类工程的施工经验，使施工组织设计合理、可行、可靠。
1.4.6、施工组织设计编制做到施工总体部署和分项工程施工组织相结合、重点工程和一般工程相结合、特殊技术和普通技术相结合，总体上使施工组织设计具有重点突出、内容全面、思路清晰的特点，施工组织设计计划内容按招标文件要求编制。
1.4.7、施工组织设计内容要紧密联系、相互关联，组成一个可以全面指导工程的施工体系。
第二章
工程概况
主城区店招、风貌塑造改造工程二比选段，建设工期为
XX
日历天。工程主要施工内容为店面广告拆除和安装，工程质量达到合格。
第三章
工程特点分析
3.1、
工期紧：本
工程业主要求要在45
日历天
完成全部工程。施工过程中
必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。
3.2、材料为常用铝合金龙骨和铝塑板，所有材料都在泸州购买
。
3.3、施工时节多雨：本工程的施工将正值秋冬与春雨的交接时节，在施工过程中需充分做好防冻防雨准备，确保钢结构施工的顺利进行。
第四章
施工部署
4.1
、实施目标
为充分发挥企业优势，科学组织安装作业，我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理，严格执行ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标
。
4.1.1、
质量等级：
确保工程质量在验收时达到优良标准
。
4.1.2、
工期目标：
在保证质量的前提下，确保
XX
日历天完工
。
4.1.3、
安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾事故的发生，创文明标化工地。
4.1.4、
科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。

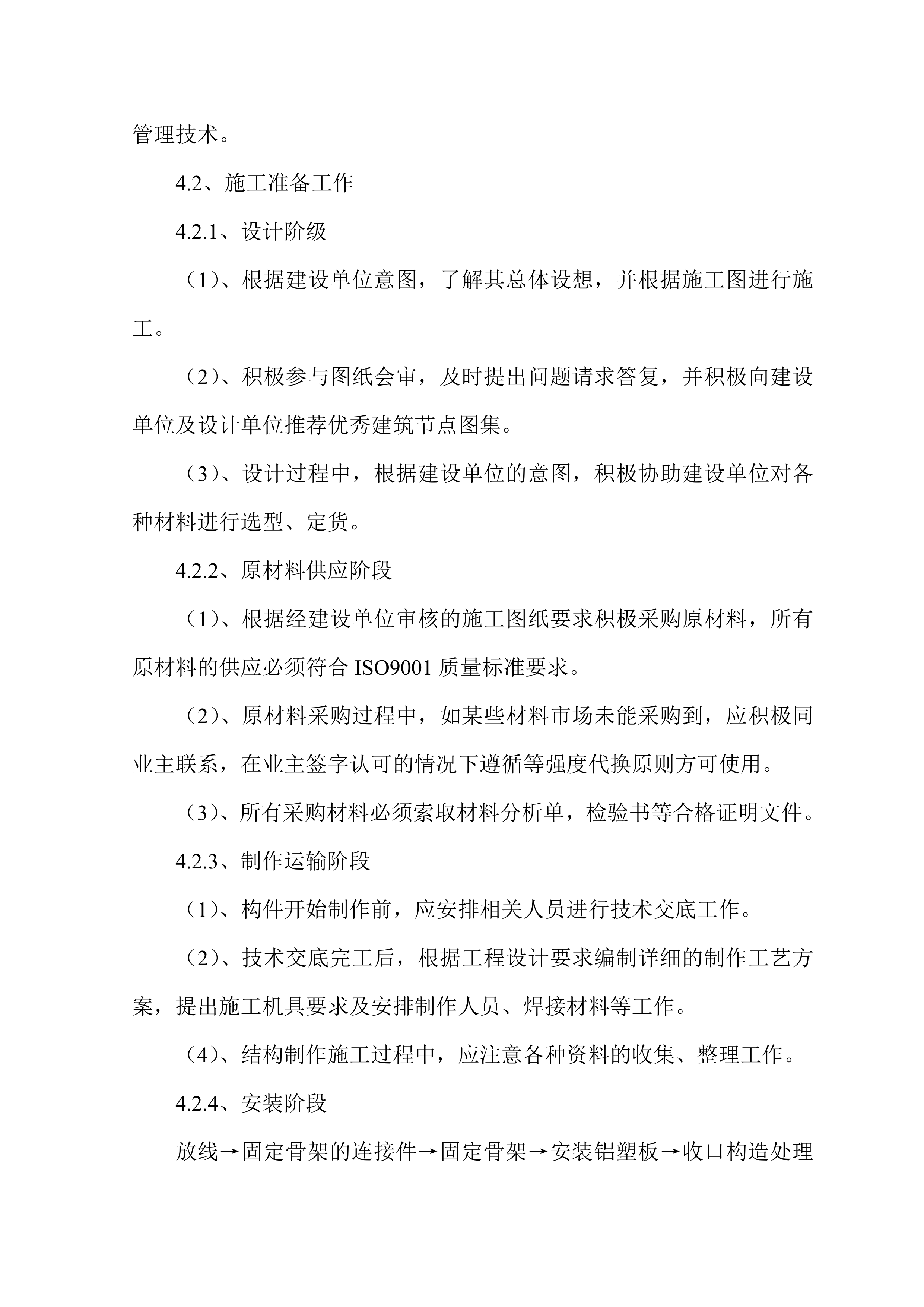

4.2
、施工准备工作
4.2.1
、设计阶级
（1）
、
根据建设单位意图，了解其总体设想，并根据施工图进行施工。
（2）
、
积极参与图纸会审，及时提出问题请求答复，并积极向建设单位及设计单位推荐优秀建筑节点图集。
（3）
、
设计过程中，根据建设单位的意图，积极协助建设单位对各种材料进行选型、定货。
4.2.
2、原材料供应阶段
（1）
、
根据经建设单位审核的施工图纸要求积极采购原材料，所有原材料的供应必须符合ISO9001质量标准要求。
（2）
、
原材料采购过程中，如某些材料市场未能采购到，应积极同业主联系，在业主签字认可的情况下遵循等强度代换原则方可使用。
（3）
、
所有采购材料必须索取材料分析单，检验书等合格证明文件。
4.2.
3、制作运输阶段
（1）
、
构件开始制作前，应安排相关人员进行技术交底工作。
（2）
、
技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。
（4）
、
结构制作施工过程中，应注意各种资料的收集、整理工作。
4.2.
4、安装阶段
放线→固定骨架的连接件→固定骨架→安装铝塑板→收口构造处理→检验

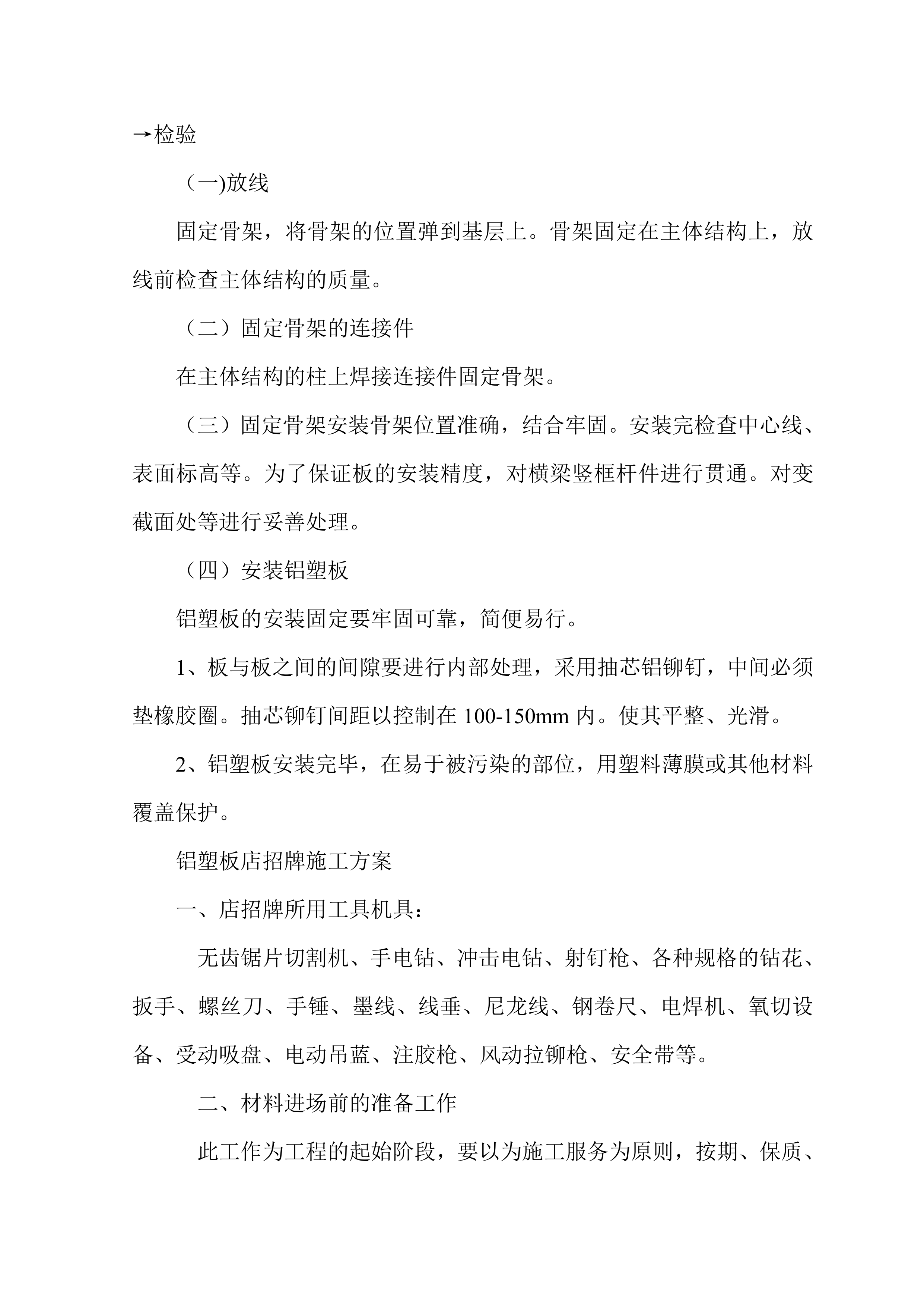

（一)放线
固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。
（二）固定骨架的连接件
在主体结构的柱上焊接连接件固定骨架。
（三）固定骨架安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，对横梁竖框杆件进行贯通。对变截面处等进行妥善处理。
（四）安装铝塑板
铝塑板的安装固定要牢固可靠，简便易行。
1、板与板之间的间隙要进行内部处理，采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在100-150mm内。使其平整、光滑。
2、铝塑板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。
铝塑板店招牌施工方案
一、店招牌所用工具机具：
无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带等。
二、材料进场前的准备工作
此工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下：

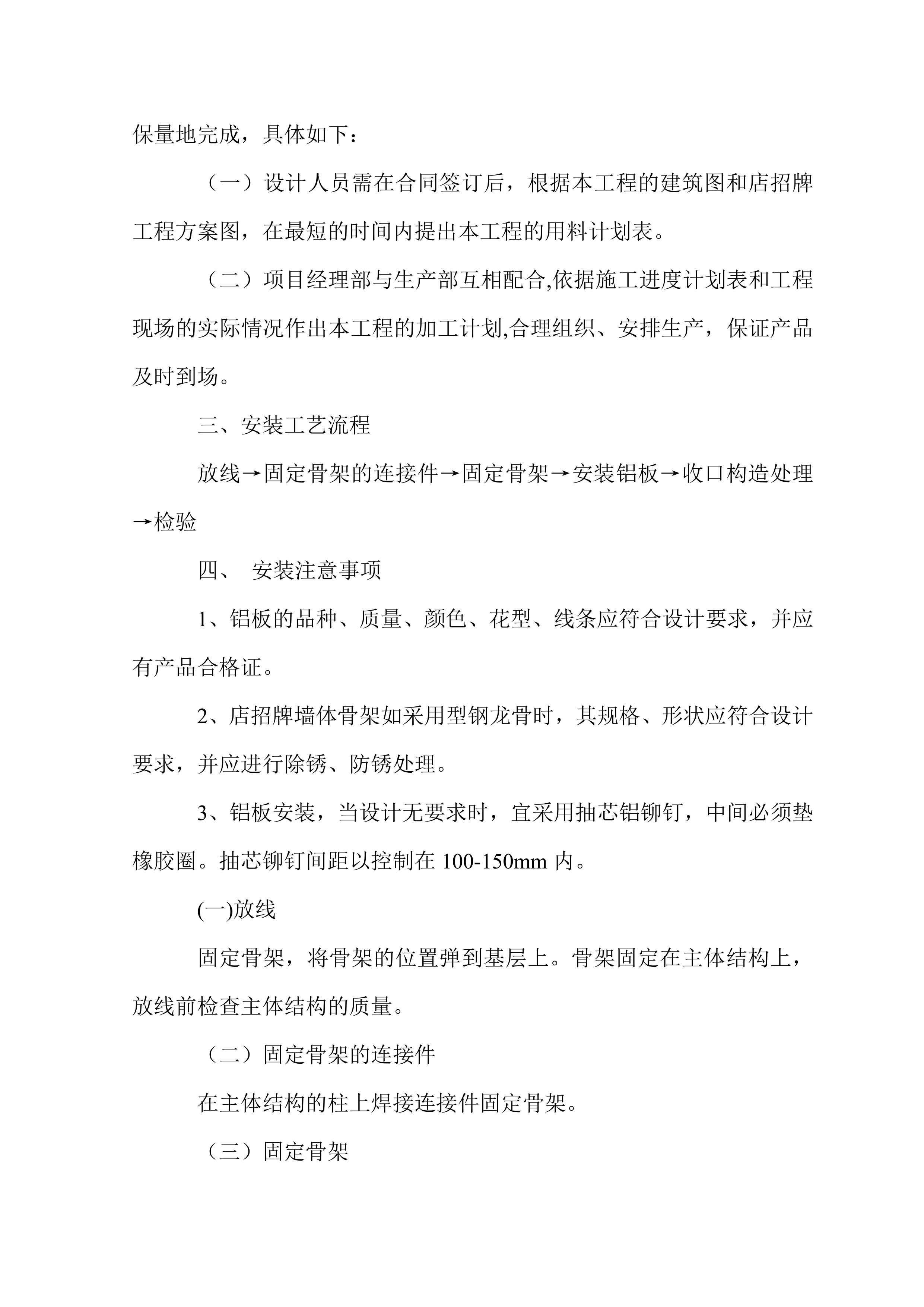

（一）设计人员需在合同签订后，根据本工程的建筑图和店招牌工程方案图，在最短的时间内提出本工程的用料计划表。
（二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。
三、安装工艺流程
放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验
四、 安装注意事项
1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。
2、店招牌墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。
3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在100-150mm内。
(一)放线
固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。
（二）固定骨架的连接件
在主体结构的柱上焊接连接件固定骨架。
（三）固定骨架

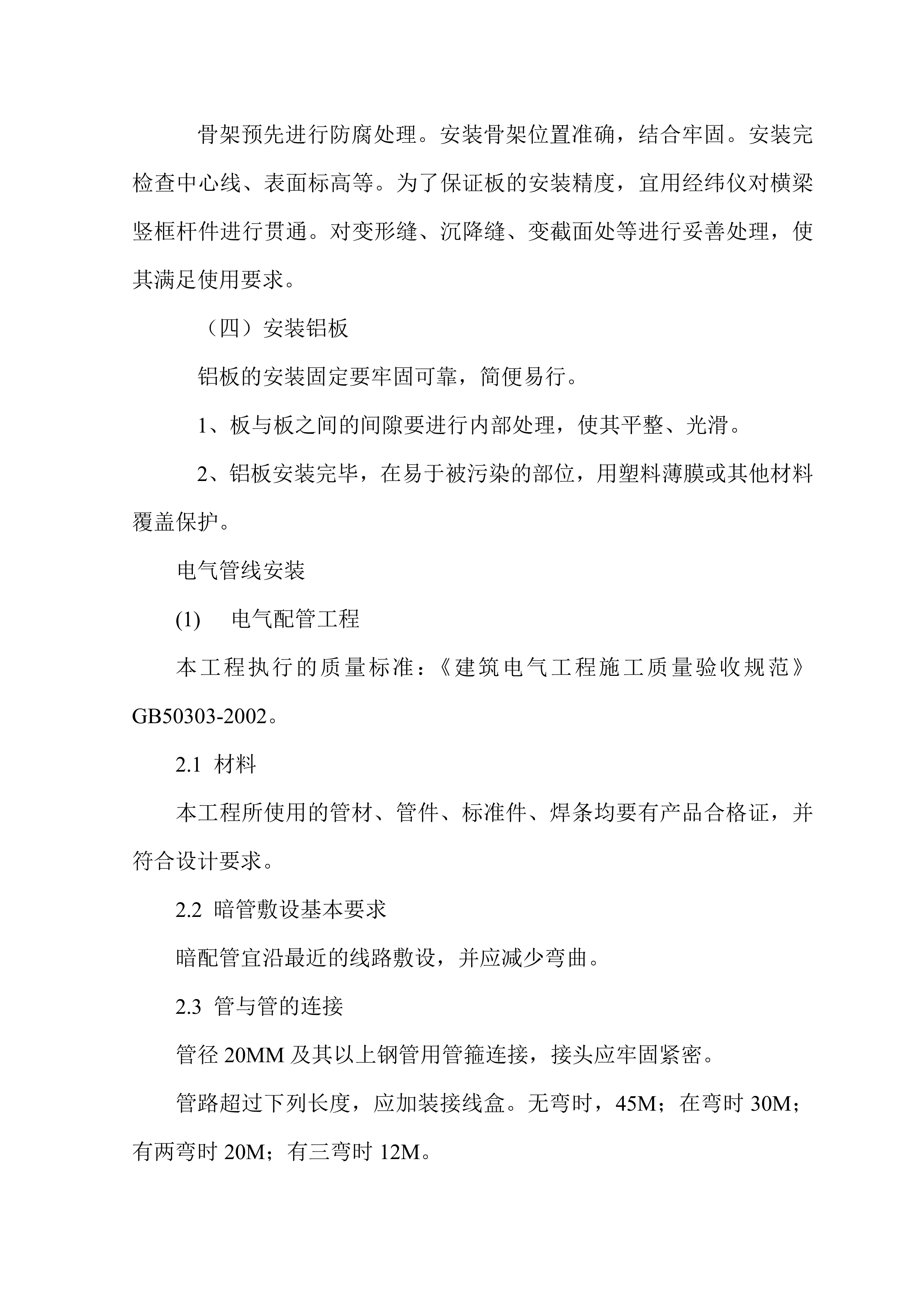

骨架预先进行防腐处理。安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。
（四）安装铝板
铝板的安装固定要牢固可靠，简便易行。
1、板与板之间的间隙要进行内部处理，使其平整、光滑。
2、铝板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。
电气管线安装
(1)
电气配管工程
本工程执行的质量标准：《建筑电气工程施工质量验收规范》GB50303-2002。
2.1 材料
本工程所使用的管材、管件、标准件、焊条均要有产品合格证，并符合设计要求。
2.2 暗管敷设基本要求
暗配管宜沿最近的线路敷设，并应减少弯曲。
2.3 管与管的连接
管径20MM及其以上钢管用管箍连接，接头应牢固紧密。
管路超过下列长度，应加装接线盒。无弯时，45M；在弯时30M；有两弯时20M；有三弯时12M。

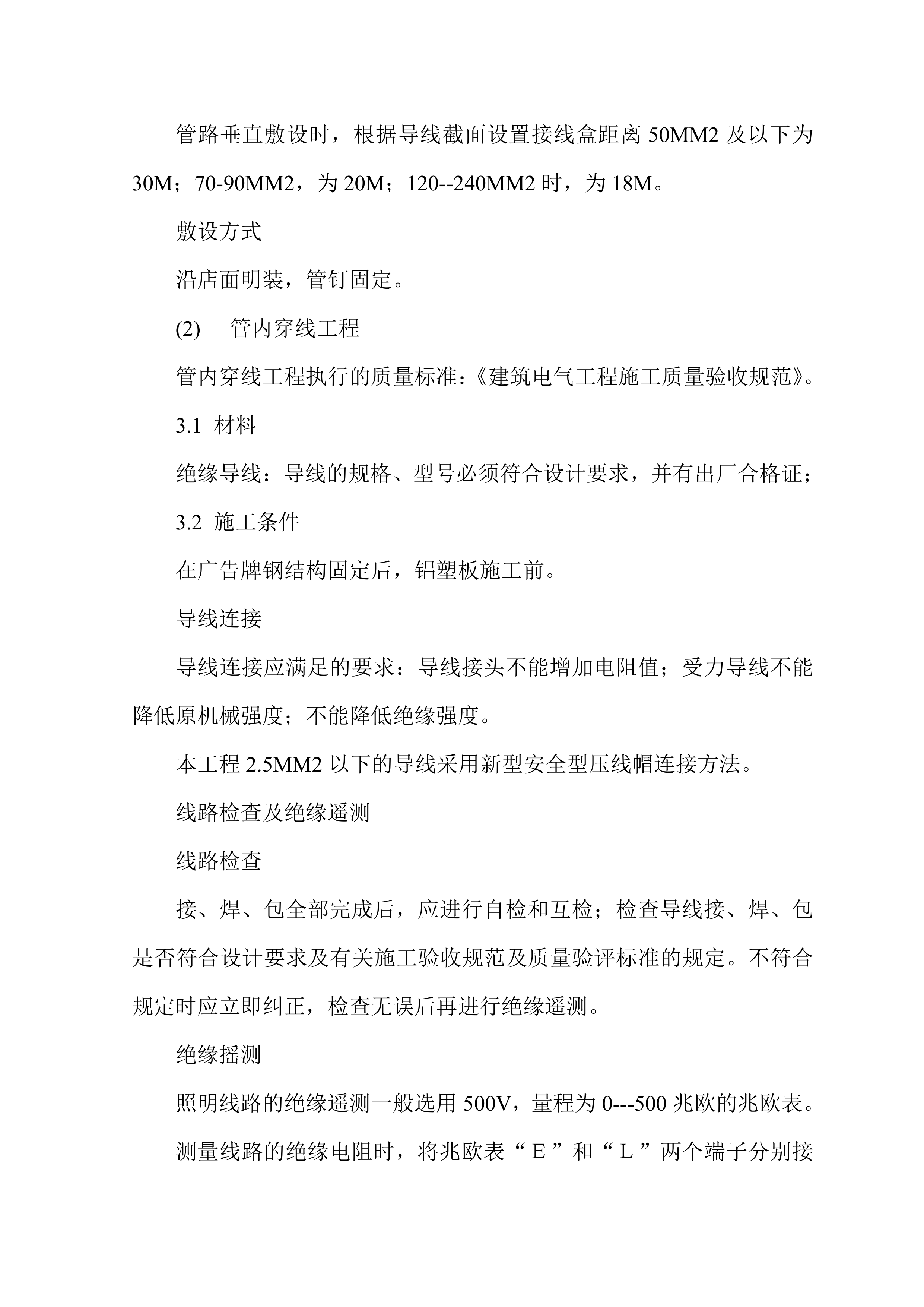

管路垂直敷设时，根据导线截面设置接线盒距离50MM2及以下为30M；70-90MM2，为20M；120--240MM2时，为18M。
敷设方式
沿店面明装，管钉固定。
(2)
管内穿线工程
管内穿线工程执行的质量标准：《建筑电气工程施工质量验收规范》。
3.1 材料
绝缘导线：导线的规格、型号必须符合设计要求，并有出厂合格证；
3.2 施工条件
在广告牌钢结构固定后，铝塑板施工前。
导线连接
导线连接应满足的要求：导线接头不能增加电阻值；受力导线不能降低原机械强度；不能降低绝缘强度。
本工程2.5MM2以下的导线采用新型安全型压线帽连接方法。
线路检查及绝缘遥测
线路检查
接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正，检查无误后再进行绝缘遥测。
绝缘摇测
照明线路的绝缘遥测一般选用500V，量程为0---500兆欧的兆欧表。

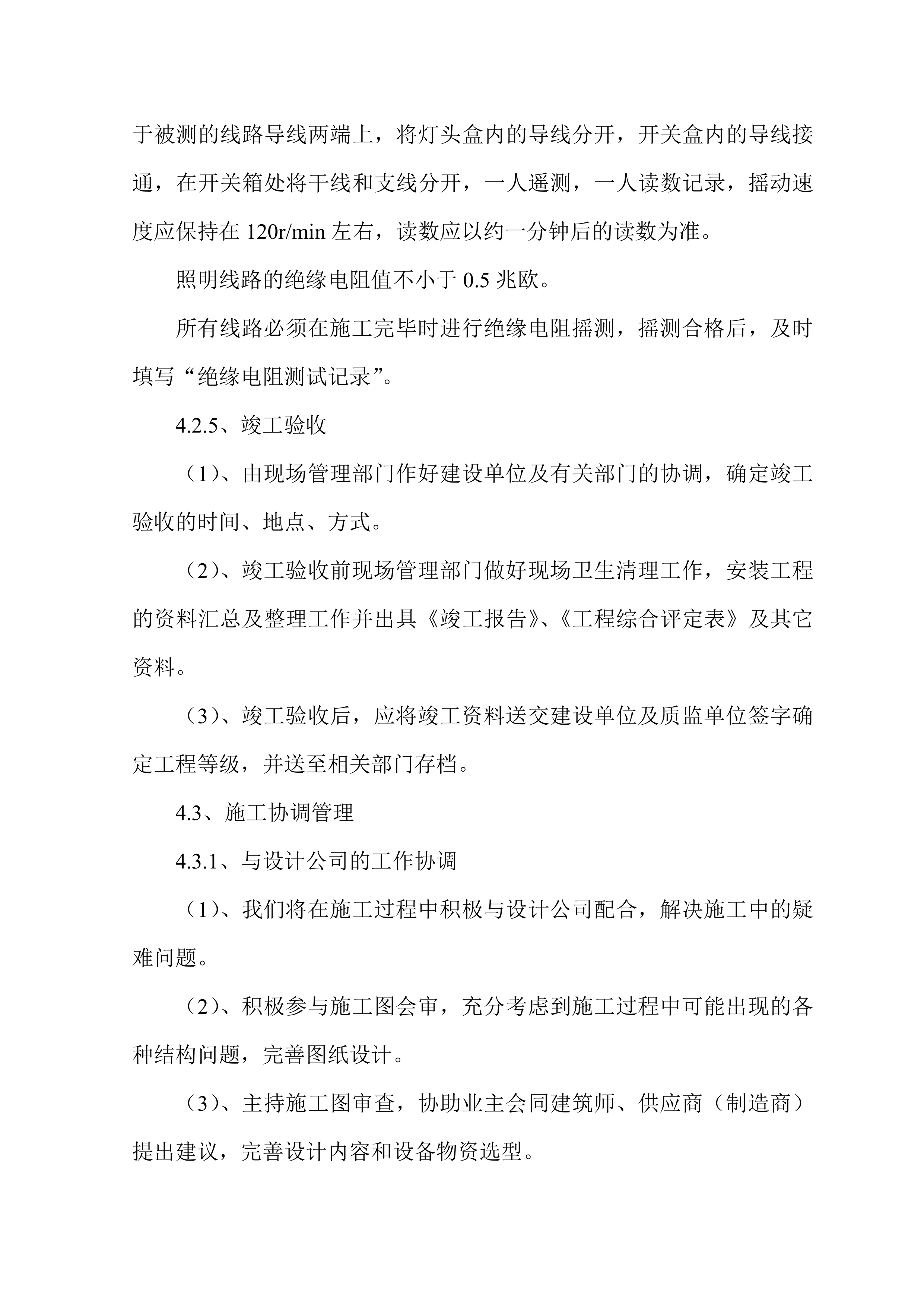

测量线路的绝缘电阻时，将兆欧表“Ｅ”和“Ｌ”两个端子分别接于被测的线路导线两端上，将灯头盒内的导线分开，开关盒内的导线接通，在开关箱处将干线和支线分开，一人遥测，一人读数记录，摇动速度应保持在120r/min左右，读数应以约一分钟后的读数为准。
照明线路的绝缘电阻值不小于0.5兆欧。
所有线路必须在施工完毕时进行绝缘电阻摇测，摇测合格后，及时填写“绝缘电阻测试记录”。
4.2.
5、竣工验收
（1）
、
由现场管理部门作好建设单位及有关部门的协调，确定竣工验收的时间、地点、方式。
（2）
、
竣工验收前现场管理部门做好现场卫生清理工作，安装工程的资料汇总及整理工作并出具《竣工报告》、《工程综合评定表》及其它资料。
（3）
、
竣工验收后，应将竣工资料送交建设单位及质监单位签字确定工程等级，并送至相关部门存档。
4.3
、施工协调管理
4.3.1、
与设计公司的工作协调
（1）、
我们将在施工过程中积极与设计公司配合，解决施工中的疑难问题。
（2）、
积极参与施工图会审，充分考虑到施工过程中可能出现的各种结构问题，完善图纸设计。
（3）、
主持施工图审查，协助业主会同建筑师、供应商（制造商）提出建议，完善设计内容和设备物资选型。
（4）、
对施工中出现的情况，除按建筑师、监理的要求及处理外，还应积极修正可能出现的问题，并会同发包方、建筑师、监理按照进度与整体效果要求进行隐蔽部位验收，中间质量验收、竣工验收等。
（5）、
根据发包方的指令，组织设计单位、业主参加设备及材料的选型，选材和订货。
4.3.2、
与建设单位的协调
（1）、
按照与建设单位签订的施工合同，精心施工，确保工程中各项技术指标达到建设单位的要求。
（2）、
会同建设单位的工程技术人员做好施工过程中技术变更工作。
（3）、
主动接受建设单位施工过程中的监督，定期向建设单位汇报工程进度状况；对于施工中需要建设单位协调工作，应立即向有关负责人汇报并请求解决。
4.3.3、
与监理公司的配合
（1）、
监理公司在施工现场中对工程实际全过程监理，在施工过程中如发现材料及施工质量问题及时通知现场监理工程师，处理办法经现场监理工程师签名同意后实施。
（2）、
隐蔽工程的验收，提前24小时通知现场监理工程师，验收办妥验收签证后方可进入下一道工序施工。
（3）、
安装设备具备调试条件时，在调试前48小时通知现场监理工程师，调试过程由专人作好调试记录，调试通过双方在调试记录上签字后方可进行竣工验收。
（4）、
在具备交工验收条件时，应提前
1
天提交“交工验收报告”通知建设单位及监理公司及有关单位对工程进行全面验收评定。
4.3.4、

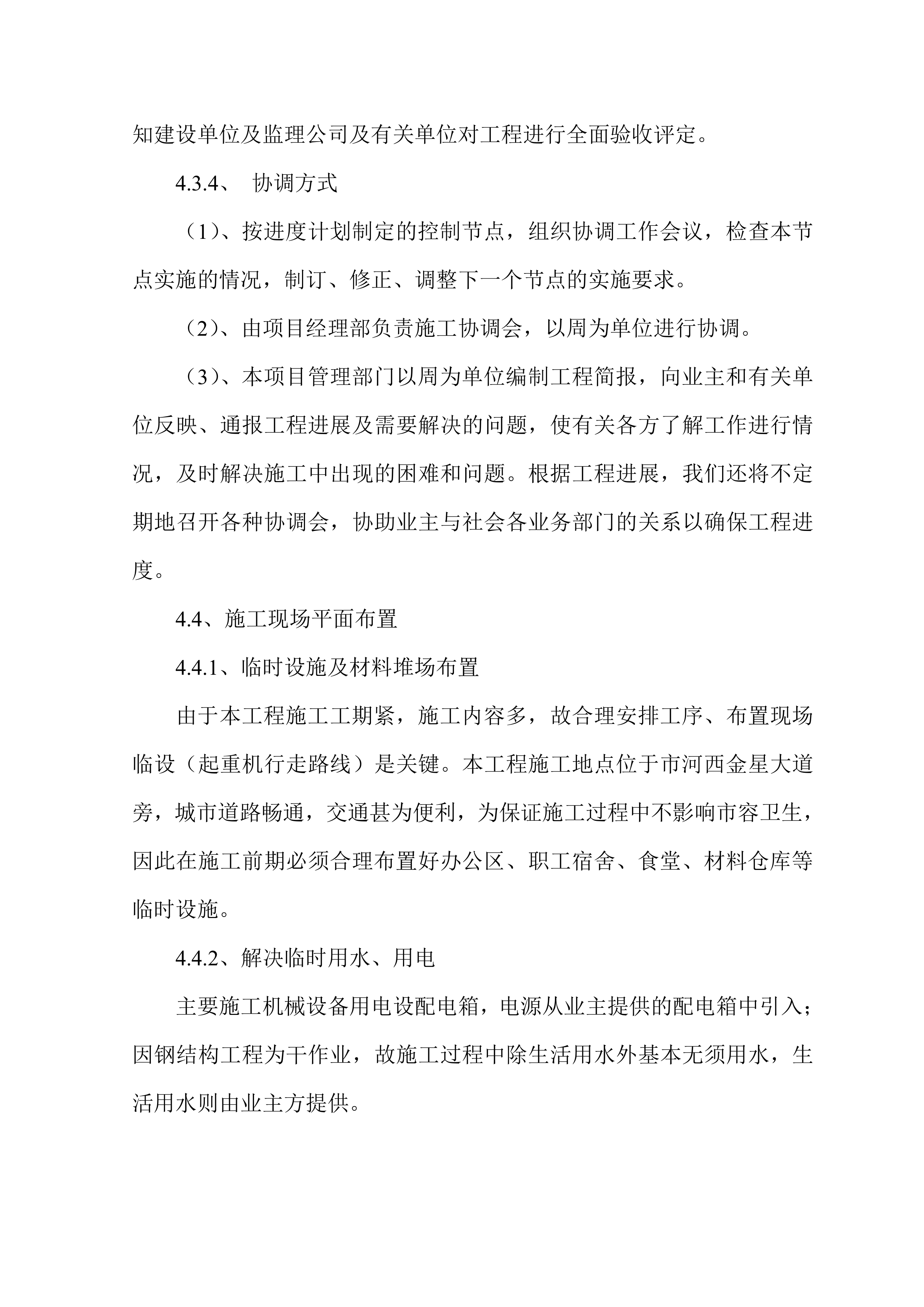

协调方式
（1）、
按进度计划制定的控制节点，组织协调工作会议，检查本节点实施的情况，制订、修正、调整下一个节点的实施要求。
（2）、
由项目经理部负责施工协调会，以周为单位进行协调。
（3）、
本项目管理部门以周为单位编制工程简报，向业主和有关单位反映、通报工程进展及需要解决的问题，使有关各方了解工作进行情况，及时解决施工中出现的困难和问题。根据工程进展，我们还将不定期地召开各种协调会，协助业主与社会各业务部门的关系以确保工程进度。
4.4
、施工现场平面布置
4.4.1、
临时设施及材料堆场布置
由于本工程施工
工期紧，施工内容多，故合理安排工序、布置现场临设（起重机行走路线）是关键。本工程
施工地点位于市河西金星大道旁，城市道路畅通，交通甚为便利，为保证施工过程中不影响市容卫生，因此在施工前期
必须合理布置
好
办公区、职工宿舍、食堂、材料仓库等临时设施。
4.4.2、
解决临时用水、用电
主要施工机械设备用电设配电箱，电源从业主提供的配电箱中引入；因钢结构工程为干作业，故施工过程中除生活用水外基本无须用水
，生活用水则由业主方提供。

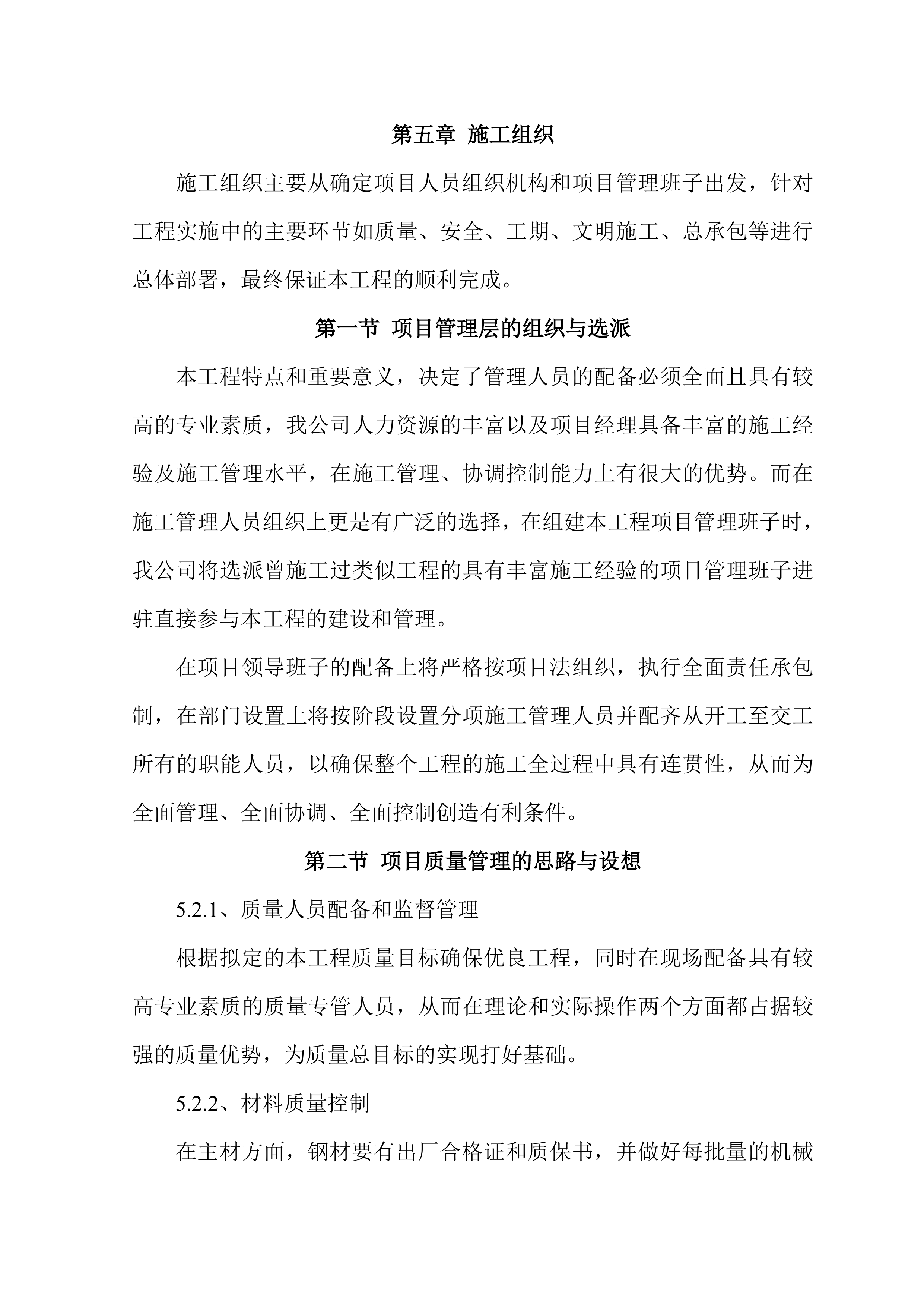

第五章
施工组织
施工组织主要从确定项目人员组织机构和项目管理班子出发，针对工程实施中的主要环节如质量、安全、工期、文明施工、总承包等进行总体部署，最终保证本工程的顺利完成。
第一节
项目管理层的组织与选派
本工程特点和重要意义，决定了管理人员的配备必须全面且具有较高的专业素质，我公司人力资源的丰富以及项目经理具备丰富的施工经验及施工管理水平，在施工管理、协调控制能力上有很大的优势。而在施工管理人员组织上更是有广泛的选择，在组建本工程项目管理班子时，我公司将选派曾施工过类似工程的具有丰富施工经验的项目管理班子进驻直接参与本工程的建设和管理。
在项目领导班子的配备上将严格按项目法组织，执行全面责任承包制，在部门设置上将按阶段设置分项施工管理人员并配齐从开工至交工所有的职能人员，以确保整个工程的施工全过程中具有连贯性，从而为全面管理、全面协调、全面控制创造有利条件。
第二节
项目质量管理的思路与设想
5.2.1、质量人员配备和监督管理
根据拟定的本工程质量目标确保优良工程，同时在现场配备具有较高专业素质的质量专管人员，从而在理论和实际操作两个方面都占据较强的质量优势，为质量总目标的实现打好基础。
5.2.2、材料质量控制
在主材方面，钢材要有出厂合格证和质保书，并做好每批量的机械力学性能试验报告，水泥采用大厂水泥配有出厂合格证，并进行稳定性试验。其他材料，我公司将货比三家，从质量上，单价上把关，并通过业主及有关部门审批后进场。
5.2.3、项目安全管理和文明施工的设想
安全是建筑施工中永恒的主题，要完成安全生产目标，必须落实各级安全生产责任制，建立健全安全生产制度，采取切实有效的安全措施和技术方案，做好生产班组交底和检查工作。
根据本工程的建设规模，建立起以项目经理为主，项目技术负责人为辅、专职安全员监督指导，全员参与的安全生产组织网络，彻底杜绝死亡与重伤事故的发生，降低轻伤发生频率。
文明施工是社会进步的要求，也是施工企业形象最直接的反映，确保市级文明施工安全管理标准化工地是对本工程安全文明生产的承诺，在具体实施中我公司将严格按照湖南省施工现场标准化管理的有关内容和文件进行布置和管理，避免和消除对周围环境的影响。
5.2.4、项目消防保卫工作的设想
主要从保卫专职队伍、义务消防员的组建和日常规章制度的落实上着手，同时配备相关消防保卫器材，建立出入证制度，实行“谁主管、谁负责”的原则，切实保证现场的消防保卫工作顺利开展。
5.2.5、项目工期控制设想
根据施工总工期各阶段计划工期，对每一施工阶段工期进行逐一分解，结合各施工阶段实际工作量，配备足够的劳动力、机械设备，为按时完成各施工阶段创造必要的条件。
第六章
主要项目施工方法
第一节
施工测量
由项目技术部专业测量人员成立测量小组，根据业主方给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。
6.1.1、施测原则
（1）、严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。
（2）、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
（3）、定位工作执行自检、互检合格后再报检的工作制度。
（4）、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
（5）、明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
6.1.2、准备工作
（1）、全面了解设计意图，认真熟悉与审核图纸。
施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及座标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程的绝对标高。
（2）、测量仪器的选用。
测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。
现场测量仪器一览表
序号
器具名称
型
号
单位
数
量
1
钢 尺
50m
把
2
2
钢 尺
30
m
把
2
3
盒 尺
5m
把
2
4
对讲机
个
2
5
墨 斗
只
2
6.1.3、测量的基本要求
测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。
6.1.4、为保证本工程测量精度从而确保高质量的工程目标，采取以下主要措施：
（1）、设立专职测量人员，专职测量器具，做到定人定机定路线定时间。
（2）、对经纬仪、水准仪、钢卷尺等测量仪器在使用前进行鉴定认可，对经纬仪、水准仪还应及时周检。
（3）、经纬仪、水准仪、钢卷尺等测量器具由专职测量员保管保养，每次用后进行擦洗或上油等保养工作，其他人员不得操作此类测量器具，在雨天进行测量尚应对水准仪、经纬仪采取蔽雨措施。
（4）、当露天测量时，应尽量避开五级风以上的天气。
（5）、采用正确的测量方法，如水准测控时，尽量将水准仪放在中间位置，减少可能存在的仪器误差。
（6）、采用内控法的同时进行正反复核法，对轴线进行交汇复核，标高多点复核，对偏差较大超过允许值的点、线进行重测，反复校核直至达到控制目标值；在允许偏差范围的可采取取平均值或中间值的方法加以校正。
第二节
基础工程施工
6.2.1、基础土方开挖
因土方量不大，基础土方采用人工开挖。挖出土方随自卸汽车外运至业主指定地点。在开挖过程中，对土质情况、地下水位和标高等的变化随时测量，做好原始记录及绘出断面图，如发现地基土质与设计不符时，须经有关人员研究处理，同时在开挖时，不得破坏下面土的结构，当挖到距设计底面标高300mm时，由人工作精细平整。
6.2.2、砼垫层施工
土方开挖到位后，进行人工平整，清理浮土、松散土，会同有关人员验收签证。槽底和两侧有孔洞、沟、井等加以填实、超挖部分可在浇砼垫层时一并用C10砼垫平，垫层可分段浇筑，即土方修整一段垫层施工一段，每段装设模板，保证施工缝接槎整齐。为保证垫层表面平整，标高准确，在施工段内做塌饼，砼铺平后，用平板振动器震实抹平压光，为保证轴线的准确性，对照图纸用经纬仪复核。
6.2.3、基础钢筋绑扎、混凝土浇筑
待垫层施工完毕并混凝土达一定强度等级后，在垫层砼上测量放线，弹出独立基础的中心线和边线；然后按设计要求绑扎钢筋，柱子插筋下部与底板筋点焊固定位置，上部与支模脚手架固定。
基础模板：独立柱基采用竹胶合模板与木模板现场拼装，基础梁侧模采用砖胎模，采用MU10粘土砖、M5水泥砂浆砌筑240mm厚胎模，胎模内侧用1：3水泥砂浆抹20mm厚。
6.2.4、施工要点：先在基槽底弹出基础边线，再把侧板对准边线垂直竖立，用水平尺校正侧板顶面水平后，再用斜撑和平撑钉牢。
第三节
钢结构施工
6.3.1、钢结构制作与安装需用的钢材，必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。
配件、连接材料（焊条、焊丝和焊剂，高强度螺栓、普通螺栓及铆钉等）和涂料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。
6.3.2、材料矫正
钢结构制作工艺中矫正是关键的工序，是确保钢结构制作质量重要环节。对于各种型材，如变形超标，下料前应以矫正。
制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于0.5mm。人工矫正钢板时，应根据变形情况，确定锤击顺序。
6.3.3、放样
（1）、放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；
（2）、度量工具必须经法定计量单位校验；
（3）、放样应以施工图的实际尺寸1:1的大样放出有关的节点，连接尺寸，作为控制号料、弯制、剪切、铣刨、钻孔和组装等的依据。
（4）、放样样板制作：样板采用厚度0.3mm的薄铁皮制作，应考虑切割、焊接、铣、刨及火煨等加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线和加工符号（如弯曲、铲、刨等），注明规格、数量及编号，标记应细小清晰。
（5）、放样应在放样平台上进行，平台必须平整稳固。放样平台严禁受外力冲击，以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线，依次放出构件各节点的实样。
6.3.4、号料
号料前应详细熟悉样板上的符号和号料的数量。板材号料应号出基准检查线；号孔应号规孔线。号料后应在零件上注明零件的编号、数量、加工方法等，并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量，以及焊接收缩余量。
6.3.5、切割
本工程钢板切割均采用气割的方法。在气割钢板和型材时，厚度在14mm以下时缝宽为2mm；厚度在16～20mm以下时缝宽为2.5mm，气割后的钢板和型钢的气割面的平面度和割纹深度以及局部缺口深度都必须符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。
6.3.6、加工
为了消除切割后钢材硬化或产生淬硬层，以保证构件连接接触严密、平整和其焊接坡口的加工质量。所以需要对切割后钢材的边缘进行加工，以确保加工的精度。边缘加工的宽度、长度、边直线度、相邻两边夹角、加工面垂直度以及加工面表面粗糙度都必须符合《钢结构工程施工质量...
