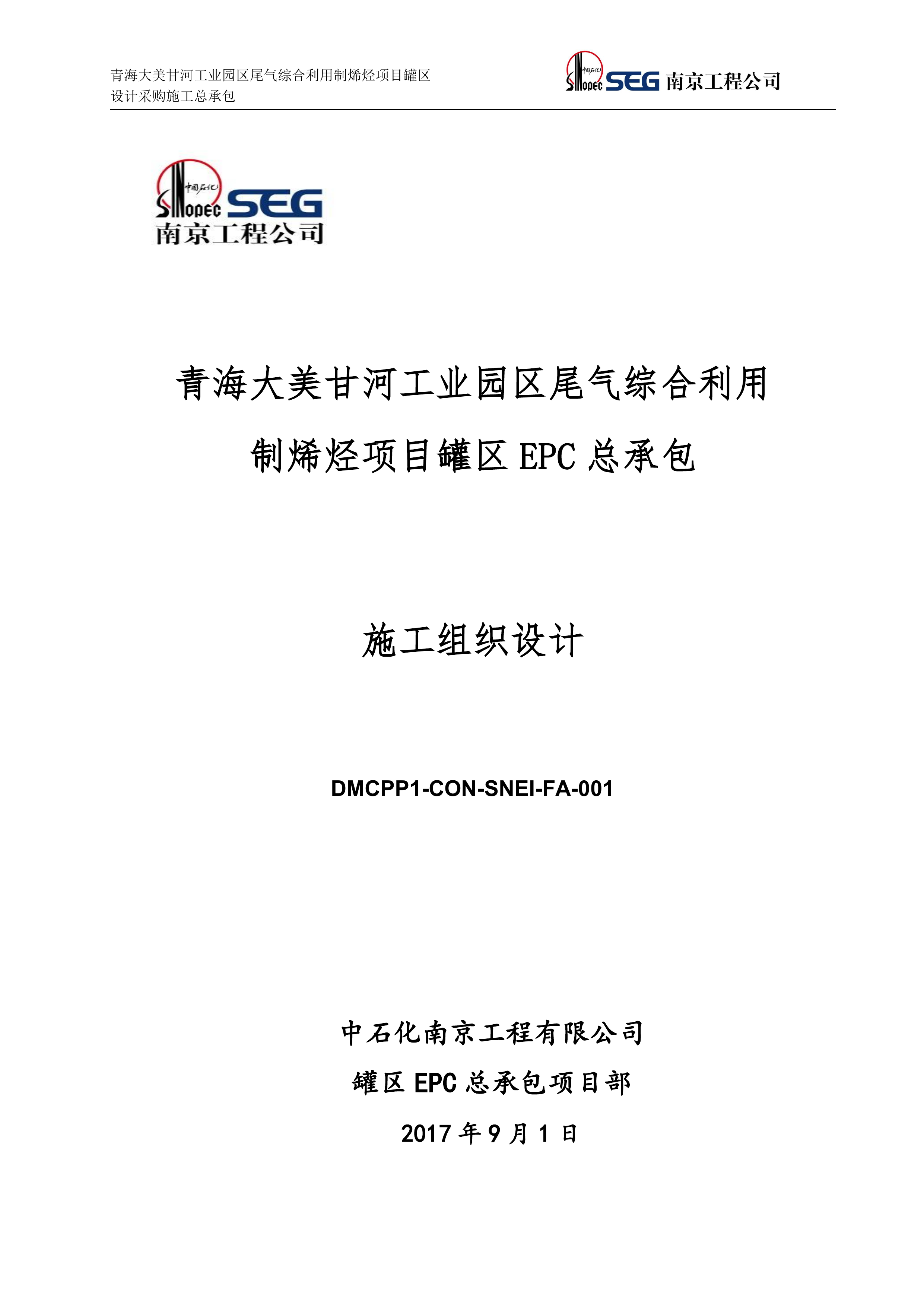

青海大美甘河工业园区尾气综合利用
制烯烃项目罐区EPC总承包
施工组织设计
DMCPP1
-
CON
-SNEI-FA-00
1
中石化南京工程有限公司
罐区EPC总承包项目部
2017
年
9
月
1
日
目录
1.工程概况
2
1.1工程简介
2
1.2自然条件
2
1.3装置位置
2
1.4主要实物工程量
2
1.5工程特点
2
2．编制依据
2
2.1项目批文、合同及协议书
2
2.2工程建设标准规范
2
2.3 程序文件
2
3．项目经理部组织机构
2
3.1项目组织机构
2
3.2部门设置及职责
2
3.3部门质量职能分配
2
3.4管理人员岗位职责
2
4．指导思想与奋斗目标
2
4.1工程指导思想与奋斗目标
2
4.2公司质量方针
2
4.3工程质量目标
2
4.4工程HSE目标
2
4.5工程进度目标
2
5．施工总体部署
2
5.1施工部署原则
2
5.2施工阶段划分及主要施工内容
2
5.3施工总体进度计划
2
5.4施工进度计划管理
2
5.5资源配置计划
2
5.6施工临时设施规划
2
6．施工方案
2
6.1土建施工方案
2
6.2钢结构施工方案
2
6.3动设备施工方案
2
6.4球罐施工方案
2
6.5储罐施工方案
2
6.6管线施工方案
2
6.7电气施工方案
2
6.8仪表施工方案
2
6.9防腐保温施工方案
2
6.10给排水管道施工方案
2
6.11生产、生活污水池等池体施工方案
2
6.12暖通工程施工方案
2
6.13脚手架搭设施工方案
2
7．特殊施工方案
2
7.1雨季施工措施
2
7.2冬季施工措施
2
8.质量管理
2
8.1质量目标
2
8.2质量保证
2
8.3质量控制
2
8.4质量改进
2
9.施工技术管理
2
9.1前期技术准备
2
9.2施工过程的技术管理
2
9.3工程收尾及中交、服务的技术管理
2
10．HSE管理
2
10.1 HSE管理目标
2
10.2 HSE保证措施
2
10.3 HSE控制
2
10.4风险评价
2
10.5项目应急预案
2
11．物资供应管理
2
11.1采购策略
2
11.2现场物资准备
2
11.3现场物资管理
2
12．信息管理
2
12.1建立文档及信息管理系统
2
12.2文件、资料的管理
2
12.3项目文件分发矩阵
2
12.4项目内部文件对外或对内发布和传送基本要求
2
12.5外来文件内部传送和分发的基本要求
2
12.6项目文件发放的方式和具体要求
2
12.7项目文件资料编号的基本要求
2
12.8设计文件的控制要求
2
12.9采购资料管理
2
12.10施工资料管理
2
12.11交工技术文件管理
2
12.12文件、资料的移交归档
2
12.13业主信息、文档管理要求
2
12.14信息管理系统
2
13．联动试车、投料试车服务管理
2
13.1定义
2
13.2试车工作遵循原则
2
13.3联动试车和投料试车服务的主要依据
2
13.4联动试车应具备的条件
2
13.5联动试车方案
2
13.6联动试车实施
2
13.7投料试车条件
2
13.8投料试车应达到标准
2
13.9投料试车方案
2
13.10试车队伍
2
13.11试车阶段需重视问题
2
14．综合暂设及施工平面布置
2
14.1综合暂设范围
2
14.2综合暂设清单
2
14.3附件
2
1
.

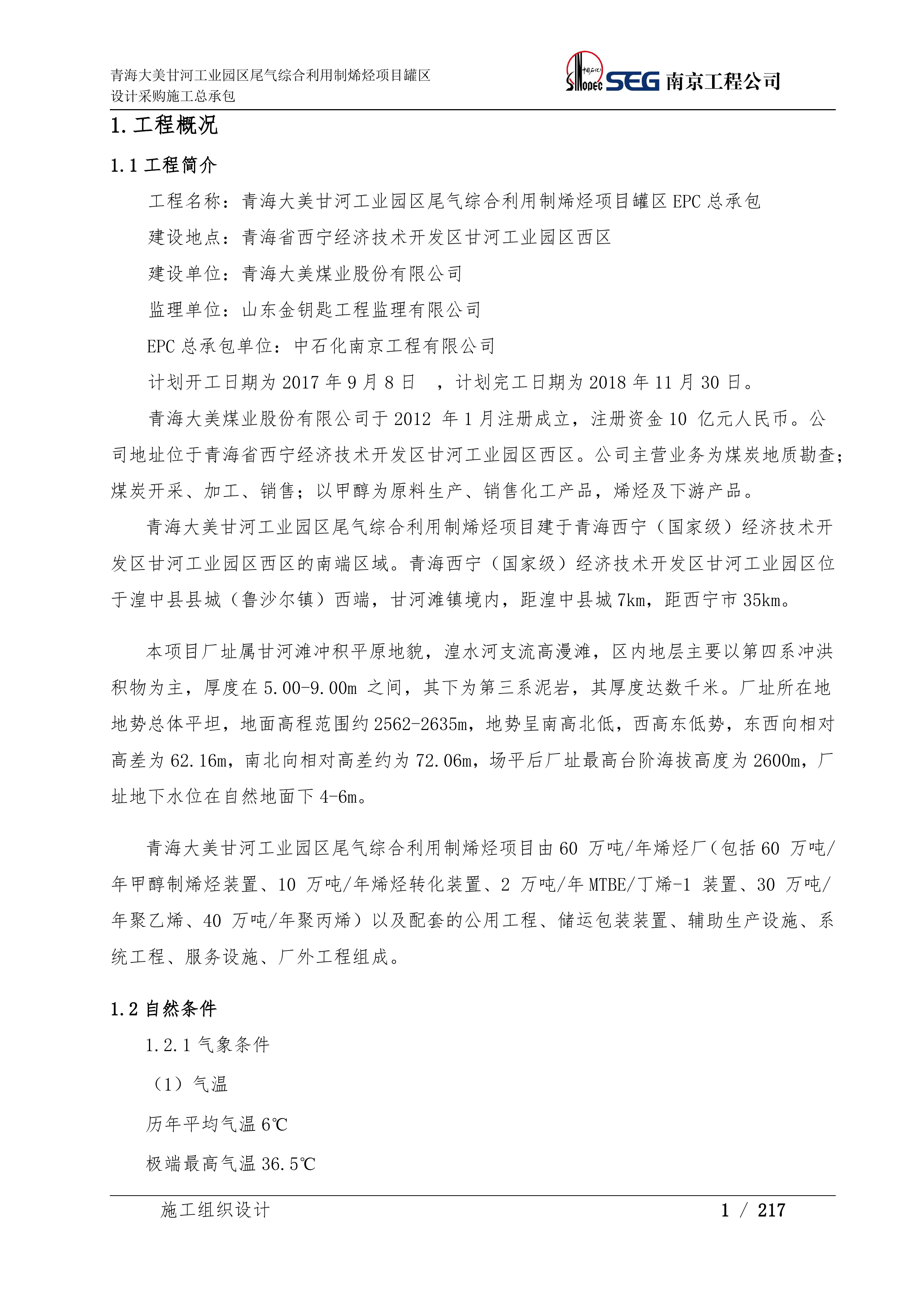

工程概况
1.1工程
简介
工程名称：青海大美甘河工业园区尾气综合利用制烯烃项目罐区EPC总承包
建设地点：青海省西宁经济技术开发区甘河工业园区西区
建设单位：青海大美煤业股份有限公司
监理单位：山东金钥匙工程监理有限公司
EPC总承包单位：中石化南京工程有限公司
计划开工日期为2017年9月8日
，计划完工日期为2018年11月30日。
青海大美煤业股份有限公司于2012 年1月注册成立，注册资金10 亿元人民币。公司地址位于青海省西宁经济技术开发区甘河工业园区西区。公司主营业务为煤炭地质勘查；煤炭开采、加工、销售；以甲醇为原料生产、销售化工产品，烯烃及下游产品。
青海大美甘河工业园区尾气综合利用制烯烃项目建于青海西宁（国家级）经济技术开发区甘河工业园区西区的南端区域。青海西宁（国家级）经济技术开发区甘河工业园区位于湟中县县城（鲁沙尔镇）西端，甘河滩镇境内，距湟中县城7km，距西宁市35km。
本项目厂址属甘河滩冲积平原地貌，湟水河支流高漫滩，区内地层主要以第四系冲洪积物为主，厚度在5.00-9.00m 之间，其下为第三系泥岩，其厚度达数千米。厂址所在地地势总体平坦，地面高程范围约2562-2635m，地势呈南高北低，西高东低势，东西向相对高差为62.16m，南北向相对高差约为72.06m，场平后厂址最高台阶海拔高度为2600m，厂址地下水位在自然地面下4-6m。
青海大美甘河工业园区尾气综合利用制烯烃项目由60 万吨/年烯烃厂（包括60 万吨/年甲醇制烯烃装置、10 万吨/年烯烃转化装置、2 万吨/年MTBE/丁烯-1 装置、30 万吨/年聚乙烯、40 万吨/年聚丙烯）以及配套的公用工程、储运包装装置、辅助生产设施、系统工程、服务设施、厂外工程组成。

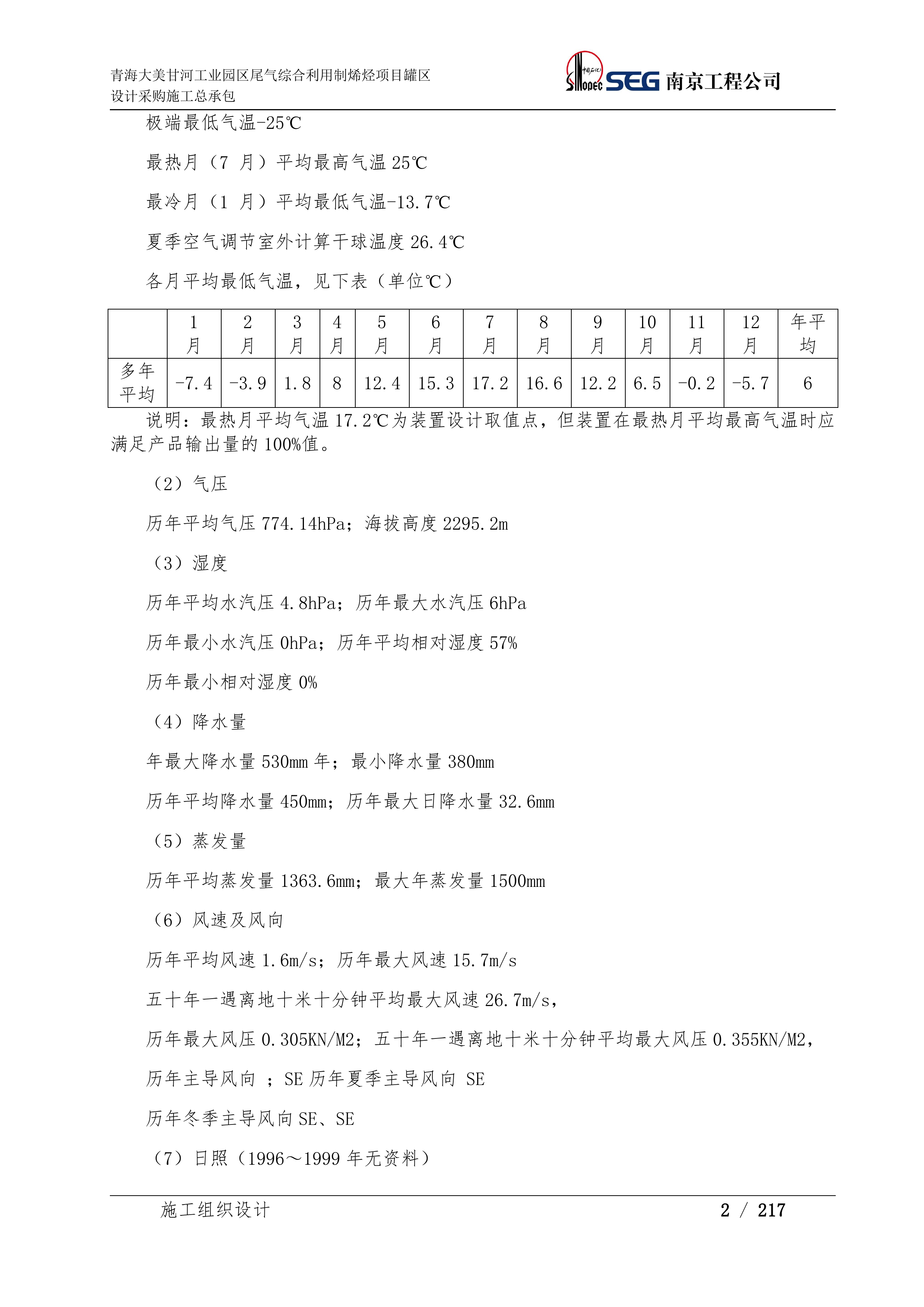

1.2自然条件
1.2.1
气象条件
（1）气温
历年平均气温
6
℃
极端最高气温
36.5
℃
极端最低气温-
25
℃
最热月（7 月）平均最高气温
25
℃
最冷月（1 月）平均最低气温-
13
.
7
℃
夏季空气调节室外计算干球温度
26.4
℃
各月平均最低气温，见下表（单位℃）
1
月
2
月
3
月
4
月
5
月
6
月
7
月
8
月
9
月
10
月
11
月
12
月
年平均
多年平均
-7
.
4
-3
.
9
1.8
8
12
.
4
15
.
3
17
.
2
16.6
1
2
.
2
6
.
5
-0
.
2
-5
.
7
6
说明：最热月平均气温
17
.
2
℃为装置设计取值点，但装置在最热月平均最高气温时应满足产品输出量的100%值。
（2）气压
历年平均气压
774
.
14
hPa；
海拔高度
2295.2
m
（3）湿度
历年平均水汽压
4.8
hPa；
历年最大水汽压
6
hPa
历年最小水汽压
0hPa；
历年平均相对湿度
57
%
历年最小相对湿度
0
%
（4）降水量
年最大降水量
530
mm
年
；
最小降水量
380
mm
历年平均降水量
450
mm；
历年最大日降水量
3
2.6
mm
（5）蒸发量
历年平均蒸发量1
363
.
6
mm；
最大年蒸发量
1500
mm
（6）风速及风向
历年平均风速
1
.
6
m/s；
历年最大风速1
5
.7m/s
五十年一遇离地十米十分钟平均最大风速
26
.7m/s
，
历年最大风压0.305KN/M2；五十年一遇离地十米十分钟平均最大风压0.355KN/M2，
历年主导风向
；
S
E
历年夏季主导风向
S
E
历年冬季主导风向
S
E、SE
（7）日照（1996～1999年无资料）
历年平均日照百分率100%
；
年平均日照时数2
373
.
4
h
（8）其它气象要素
历年平均大风日数6.2天
；
历年平均雷暴日数
1
6.2天
历年平均降水日数
28
天
；
历年平均雾日数
10
天
历年最大积雪深度
35cm；
历年最大冻土深度13cm
1.3装置位置
青海大美甘河工业园区尾气综合利用制烯烃项目建于青海西宁（国家级）经济技术开发区甘河工业园区西区的南端区域。青海西宁（国家级）经济技术开发区甘河工业园区位于湟中县县城（鲁沙尔镇）西端，甘河滩镇境内，距湟中县城7km，距西宁市35km。
1.4主要实物工程量
烯烃罐区
乙烯罐组（12000m
3
）
包括3000m
3
乙烯球罐4座，乙烯火炬气缓冲罐一台，乙烯汽化器一台，一乙烯火炬排放气加热器1套；乙烯原料输送泵2台。
丙烯罐组（12000m
3
）
包括3000m
3
丙烯球罐4座，丙烯汽化器一台，丙烯输送泵2台，不合格丙烯输送泵1台。
其他罐组（15000m
3
）
包括3000m
3
混合C4球罐2座，2000m
3
丁烯-1球罐2座，1500m
3
C4+球罐1座，1500m
3
C6+球罐1座，1000m
3
异戊烷球罐1座，1000m
3
己烯-1球罐1座；混合C4输送泵2台，丁烯-1输送泵2台，C4+输送泵2台，C6+输送泵2台，异戊烷输送泵2台，己烯-1输送泵2台，高压消防注水泵2台。
甲醇和MTBE罐区
包括10000m
3
MTO级甲醇内浮顶储罐2座，2000m
3
废甲醇水内浮顶储罐1座，2000m
3
MTBE内浮顶储罐1座，2000m
3
废汽油、轻柴油内浮顶储罐各1座，2000m
3
精甲醇水储罐1座，甲醇地下槽1台，MTO级甲醇输送泵2台，废甲醇水输送泵2台，MTBE装车泵2台，废汽
油装车泵2台，轻柴油输送泵2台，甲醇液下泵1台，精甲醇输送泵2台，潜水泵1台，2T电动葫芦一套。
共计储罐7座，机泵设备14台，起重设备1套。

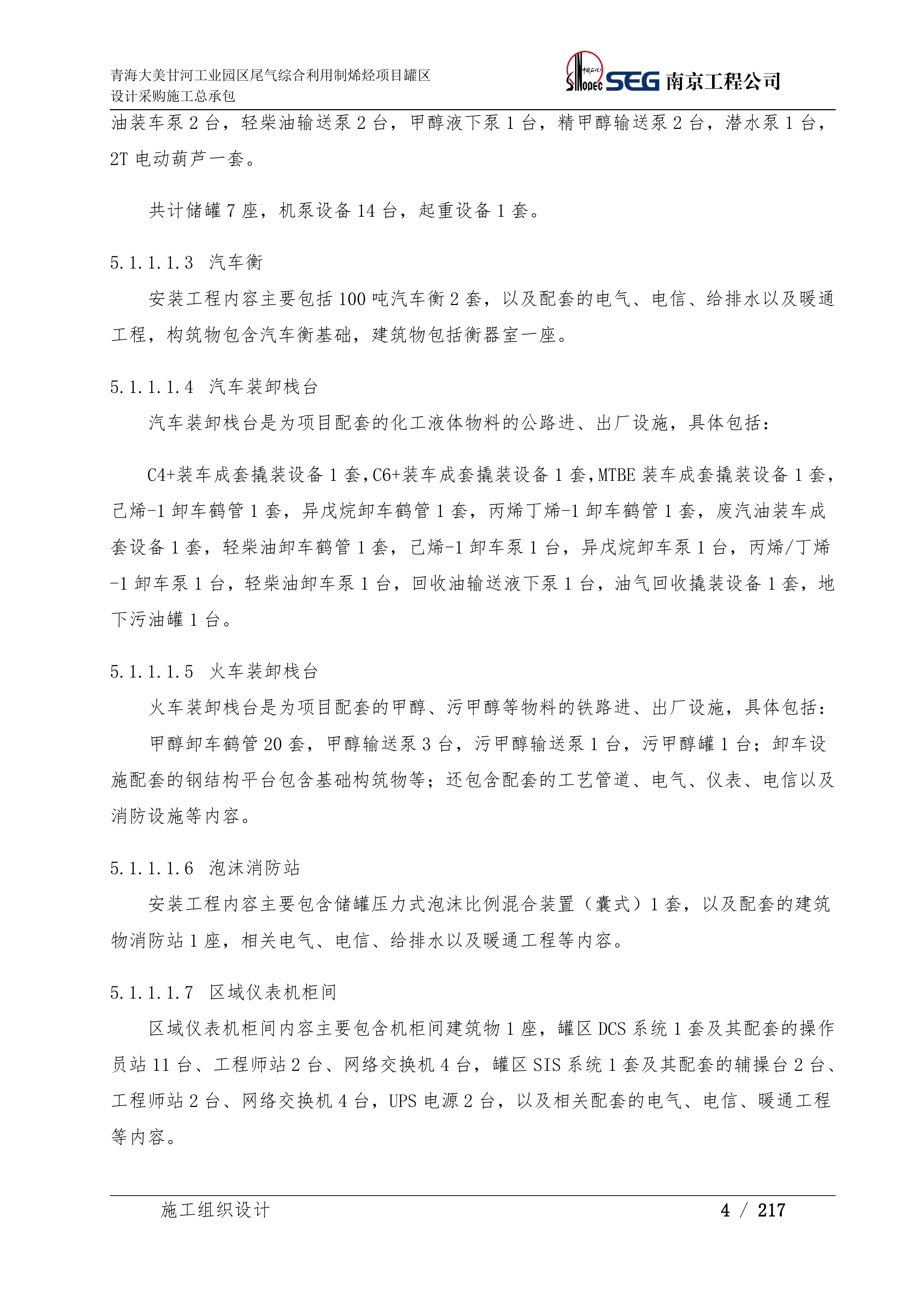

汽车衡
安装工程内容主要包括100吨汽车衡2套，以及配套的电气、电信、给排水以及暖通工程，构筑物包含汽车衡基础，建筑物包括衡器室一座。
汽车装卸栈台
汽车装卸栈台是为项目配套的化工液体物料的公路进、出厂设施，具体包括：
C4+装车成套撬装设备1套，C6+装车成套撬装设备1套，MTBE装车成套撬装设备1套，己烯-1卸车鹤管1套，异戊烷卸车鹤管1套，丙烯丁烯-1卸车鹤管1套，废汽油装车成套设备1套，轻柴油卸车鹤管1套，己烯-1卸车泵1台，异戊烷卸车泵1台，丙烯/丁烯-1卸车泵1台，轻柴油卸车泵1台，回收油输送液下泵1台，油气回收撬装设备1套，地下污油罐1台。
火车装卸栈台
火车装卸栈台是为项目配套的甲醇、污甲醇等物料的铁路进、出厂设施，具体包括：
甲醇卸车鹤管20套，甲醇输送泵3台，污甲醇输送泵1台，污甲醇罐1台；卸车设施配套的钢结构平台包含基础构筑物等；还包含配套的工艺管道、电气、仪表、电信以及消防设施等内容。
泡沫消防站
安装工程内容主要包含储罐压力式泡沫比例混合装置（囊式）1套，以及配套的建筑物消防站1座，相关电气、电信、给排水以及暖通工程等内容。
区域仪表机柜间
区域仪表机柜间内容主要包含机柜间建筑物1座，罐区DCS系统1套及其配套的操作员站11台、工程师站2台、网络交换机4台，罐区SIS系统1套及其配套的辅操台2台、工程师站2台、网络交换机4台，UPS电源2台，以及相关配套的电气、电信、暖通工程等内容。
公用工程区域DCS系统1套及其配套的操作员站11台、工程师站3台、网络交换机4台，公用工程区域UPS电源2台，以及相关配套的电气、电信、暖通工程等内容。

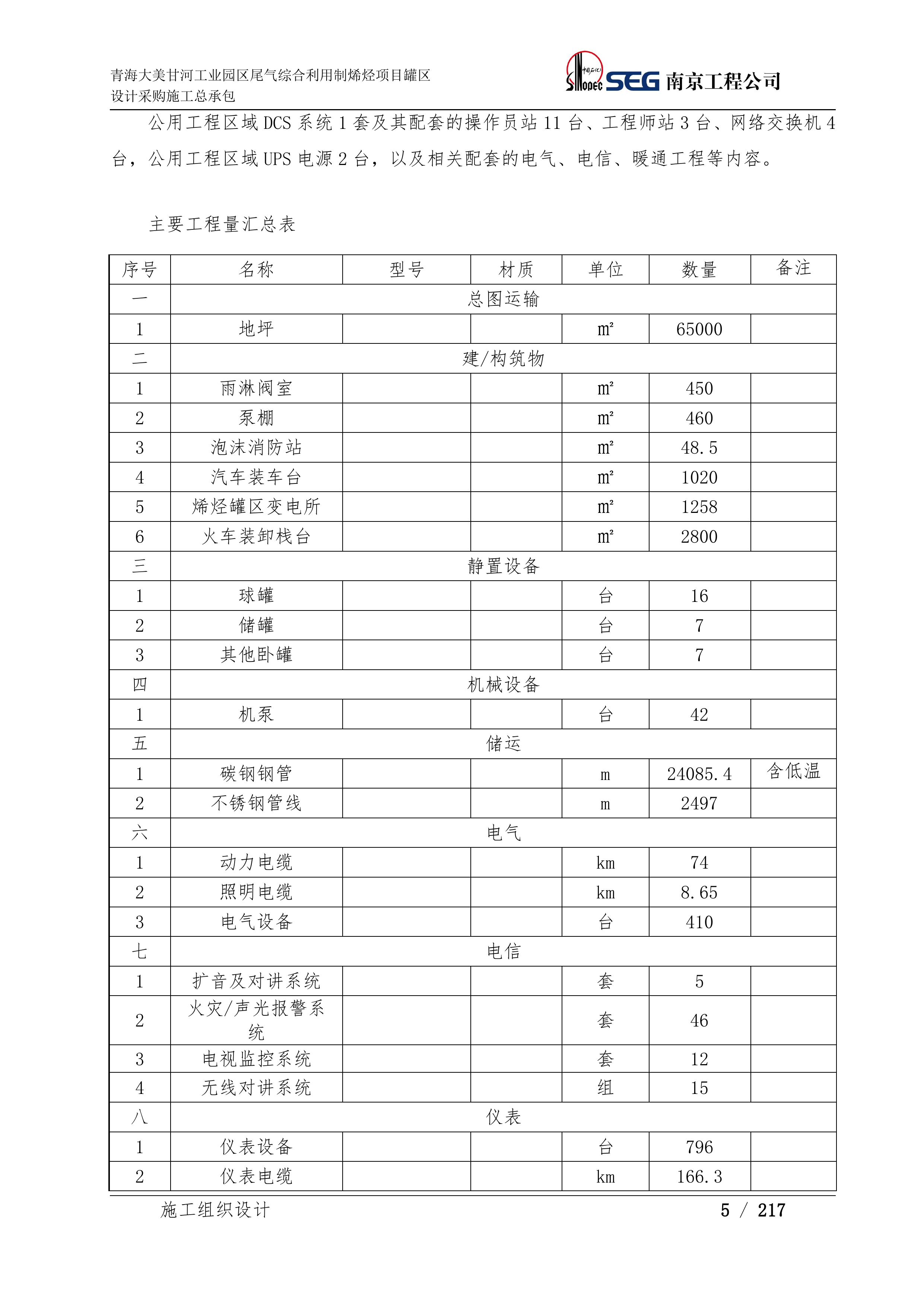

主要工程量汇总表
序号
名称
型号
材质
单位
数量
备注
一
总图运输
1
地坪
㎡
65000
二
建/构筑物
1
雨淋阀室
㎡
450
2
泵棚
㎡
460
3
泡沫消防站
㎡
48.5
4
汽车装车台
㎡
1020
5
烯烃罐区变电所
㎡
1258
6
火车装卸栈台
㎡
2800
三
静置设备
1
球罐
台
16
2
储罐
台
7
3
其他卧罐
台
7
四
机械设备
1
机泵
台
42
五
储运
1
碳钢钢管
m
24085.4
含低温
2
不锈钢管线
m
2497
六
电气
1
动力电缆
km
74
2
照明电缆
km
8.65
3
电气设备
台
410
七
电信
1
扩音及对讲系统
套
5
2
火灾/声光报警系统
套
46
3
电视监控系统
套
12
4
无线对讲系统
组
15
八
仪表
1
仪表设备
台
796
2
仪表电缆
km
166.3
九
给排水
1
无缝碳钢管道
m
26050
2
混凝土排水管
m
531
3
其它给排水管
m
2372
十
防腐保温保冷
1
防腐
m
2
81744
2
保温
m
3
105
3
保冷
m
3
741
十一
钢结构
1
钢结构
吨
800

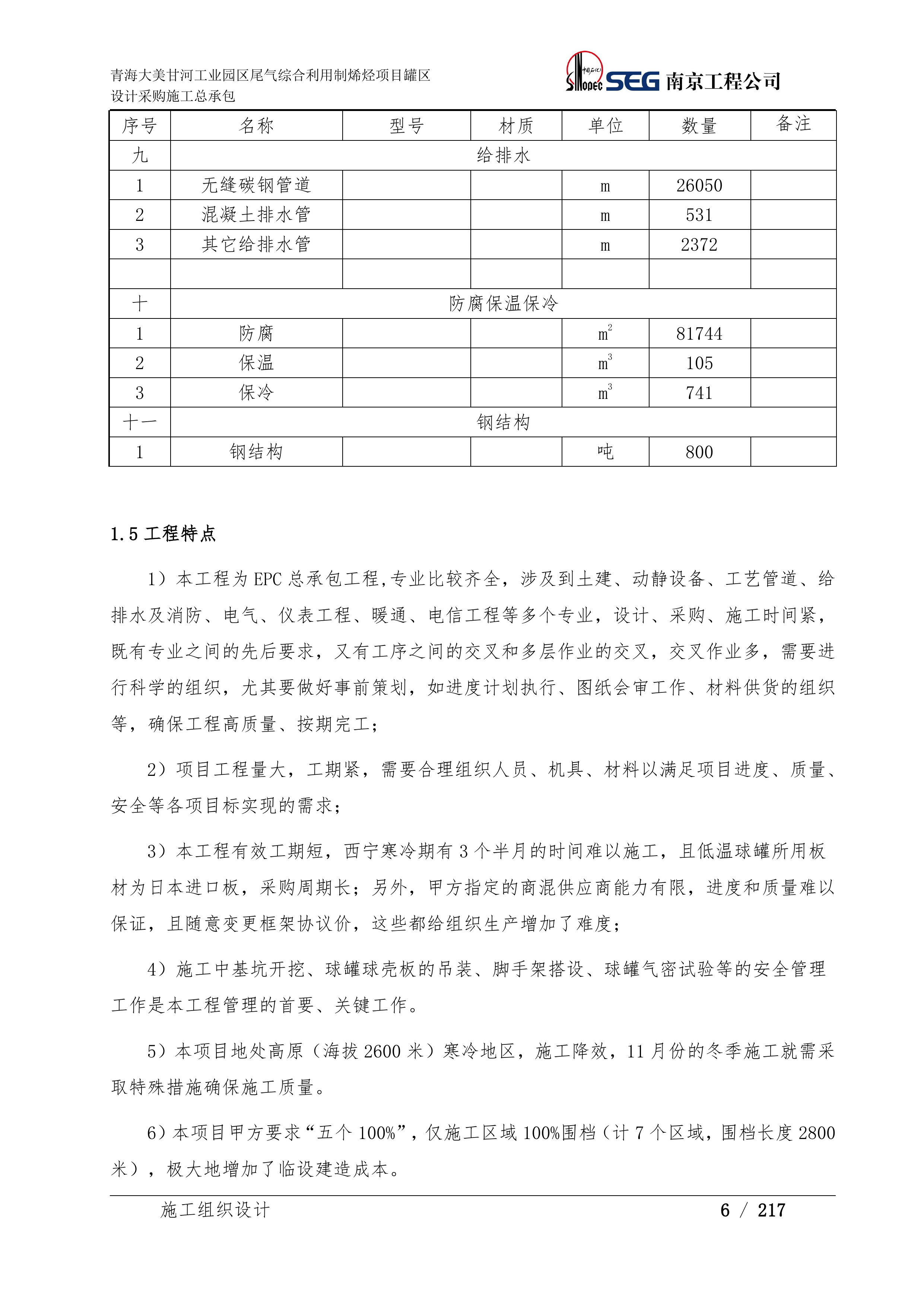

1.5工程
特点
1）本工程为EPC总承包工程,专业比较齐全，涉及到土建、动静设备、工艺管道、给排水及消防、电气、仪表工程
、暖通、电信工程
等多个专业，设计、采购、施工时间紧，既有专业之间的先后要求，又有工序之间的交叉和多层作业的交叉，交叉作业多，需要进行科学的组织，尤其要做好事前策划，如进度计划执行、图纸会审工作、材料供货的组织等，确保工程高质量、按期完工；
2）项目工程量大，工期紧，需要合理组织人员、机具、材料以满足项目进度、质量、安全等各项目标实现的需求；
3）本工程有效工期短，西宁寒冷期有3个半月的时间难以施工，且低温球罐所用板材为日本进口板，采购周期长；另外，甲方指定的商混供应商能力有限，进度和质量难以保证，且随意变更框架协议价，这些都给组织生产增加了难度；
4）施工中基坑开挖、球罐球壳板的吊装、脚手架搭设、球罐气密试验等的安全管理工作是本工程管理的首要、关键工作。
5）本项目地处高原（海拔2600米）寒冷地区，施工降效，11月份的冬季施工就需采取特殊措施确保施工质量。
6）本项目甲方要求“五个100%”，仅施工区域100%围档（计7个区域，围档长度2800米），极大地增加了临设建造成本。
2．
编制依据
2.1项目批文、合同及协议书
1、北京中寰工程项目管理有限公司的初步设计；
2、青海大美甘河工业园区尾气综合利用制烯烃项目罐区设计采购施工
总承包合同。
2
.
2工程建设标准规范
序号
标准规范名称
标准编号
备注
一、通用工程
1
工程建设交工技术文件规定
SH/T3503—2007
3
石油化工建设工程施工安全技术规范
GB50484-2008
4
工业安装工程质量检验评定统一标准
GB50252-2010
5
现场施工临时用电安全技术规范
JGJ46-2012
6
涂装前钢材表面锈蚀等级和除锈等级
GB/T8923-2011
7
建筑防腐蚀工程施工及验收规范
GB50212-2014
8
石油化工涂料防腐蚀工程施工技术规程
SH/T 3606-2011
9
石油化工涂料防腐蚀工程施工质量验收规范
SH/T 3548-2011
10
石油化工设备管道钢结构表面色和标志规定
SH/T3043-2014
11
石油化工设备与管道涂料防腐蚀技术规范
SH/T3022-2011
12
色漆和清漆 漆膜厚度的测定
GB/T 13452-2008
13
色漆和清漆 漆膜的划格试验
GB/T 9286-1998
二、施工及验收规范
1
石油化工工程起重施工规范
SH/T 3536-2011
2
石油化工静设备现场组焊技术规程
SH/T 3524-2011
3
承压设备焊接工艺评定
NB/T 47014-2011
4
压力容器焊接规程
NB/T 47015-2011
5
承压设备无损检测
NB/T 47013-2011
6
石油天然气钢质管道无损检测
SY/T4109-2013
三、常压容器预制与现场组焊
1
立式圆筒形钢制焊接油罐施工及验收规范
GB50128-2014
2
现场设备、工业管道焊接工程施工规范
GB50236-2011
3
石油化工立式圆筒形钢制储罐施工技术规程
SH/T 3530-2011
4
钢制石油储罐防腐蚀工程技术规范
GB50393-2008
四、 动设备安装
1
机械设备安装工程施工及验收通用规范
GB 50231-2009
2
风机、压缩机、泵安装工程施工及验收规范
GB 50275-2010
3
石油化工机器设备安装工程施工及验收通用规范
SH/T 3538-2005
五、压力管道工程
1
工业金属管道工程施工规范
GB 50235-2010
2
现场设备、工业管道焊接工程施工规范
GB 50236-2011
3
石油化工泵用过滤器选用、检验及验收
SH/T3411-1999
4
石油化工钢制通用阀门选用、检验及验收
SH/T 3064-2003
5
石油化工有毒、可燃介质钢制管道工程施工及验收规范
SH 3501-2011
6
石油化工钢制管道工程施工工艺标准
SH/T3517-2013
7
阀门检验与管理规程
SH3518-2013
8
钢质管道聚乙烯胶带防腐层技术标准
SY/T0414-2007
六、给水排水、暖通工程
1
工业金属管道工程施工规范
GB 50235-2010
2
现场设备、工业管道焊接工程施工规范
GB 50236-2011
3
给水排水管道工程施工及验收规范
GB 50268-2008
4
建筑给水排水与采暖工程施工质量验收规范
GB50242-2013
5
给水排水构筑物工程施工及验收规范
GB 50141-2008
6
石油化工给水排水管道工程施工及验收规范
SH3533-2013
7
泡沫灭火系统施工及验收规范
GB 50281-2006
八、电气工程
1
电气装置安装工程电气设备交接试验标准
GB50150-2016
2
电气装置安装工程电缆线路施工及验收规范
GB50168-2006
3
电气装置安装工程接地装置施工及验收规范
GB50169-2016
4
电气装置安装工程盘柜及二次回路结线施工及验收规范
GB50171-2012
5
电气装置安装工程低压电器施工及验收规范
GB50254-2014
6
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范
GB50257-2014
7
建筑电气工程施工质量验收规范
GB50303-2015
八、电信、自控工程
1
石油化工仪表工程施工技术规程
SH/T3521-2013
2
自动化仪表工程施工及质量验收规范
GB50093-2013
3
火灾自动报警系统施工及验收规范
GB50166-2016

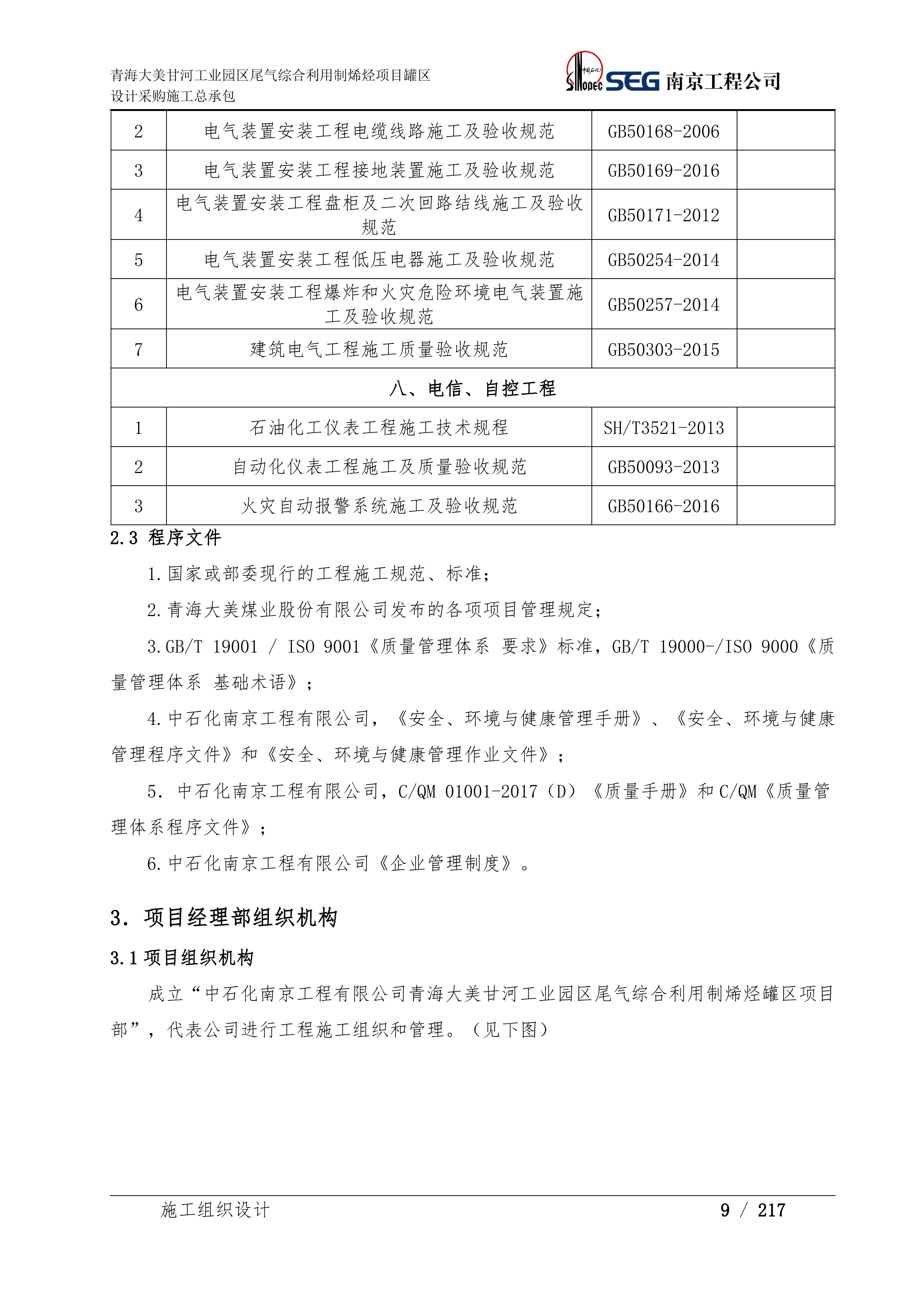

2.3 程序文件
1.国家或部委现行的工程施工规范、标准；
2.
青海大美煤业股份有限公司
发布的各项项目管理规定；
3.GB/T 19001 / ISO 9001《质量管理体系 要求》标准，GB/T 19000-/ISO 9000《质量管理体系 基础术语》；
4.中石化南京工程有限公司，《安全、环境与健康管理手册》、《安全、环境与健康管理程序文件》和《安全、环境与健康管理作业文件》；
5．中石化南京工程有限公司，C/QM 01001-2017（D）《质量手册》和C/QM《质量管理体系程序文件》；
6.中石化南京工程有限公司《企业管理制度》。
3
．项目
经理部
组织机构
3.1项目组织机构
成立“中石化南京工程有限公司
青海大美甘河工业园区尾气综合利用制烯烃罐区项目部
”，代表公司进行工程施工组织和管理。
（见下图）

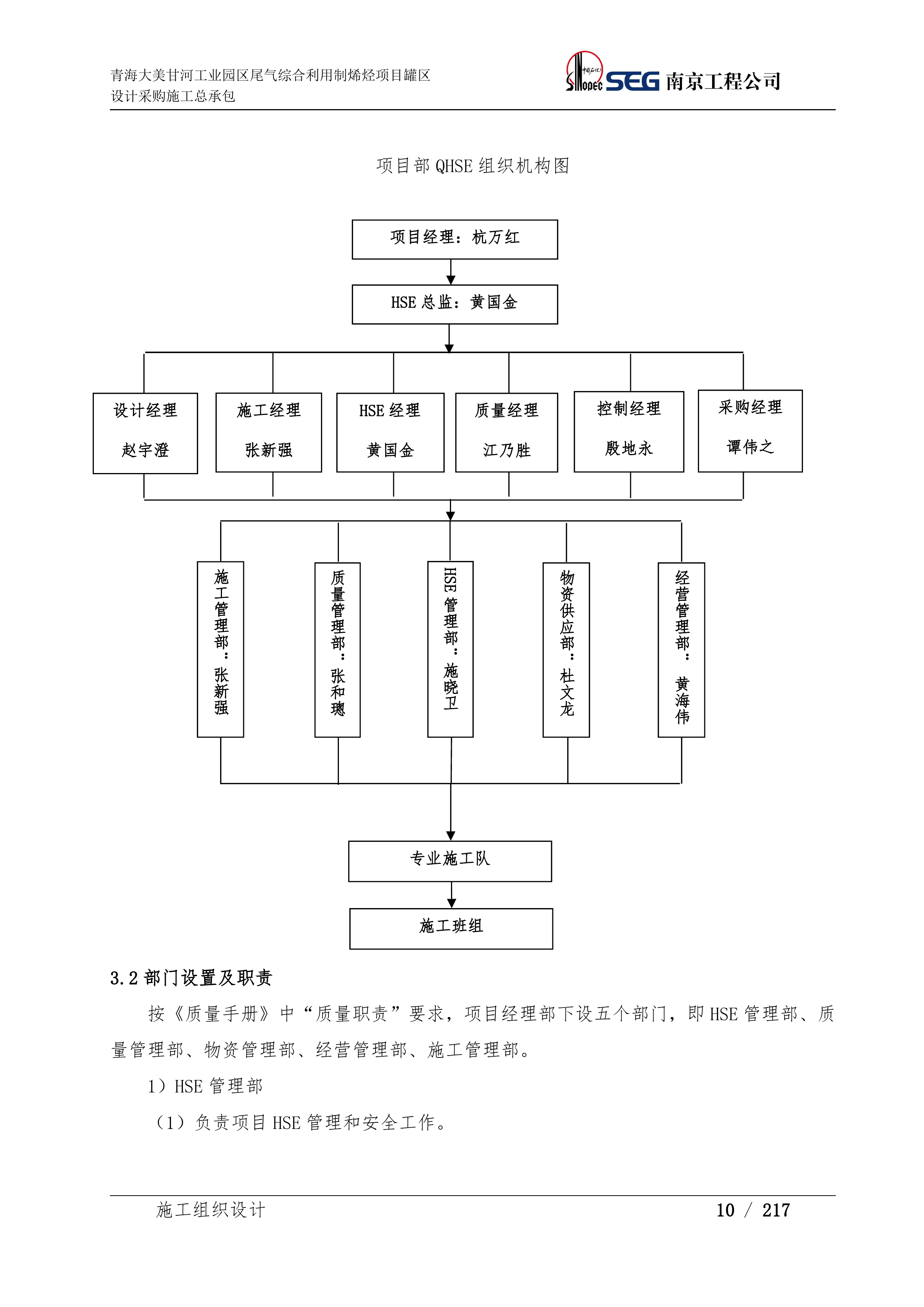

项目部QHSE组织机构图
质量管理部：张和璁
施工管理部：张新强
物资供应部：杜文龙
专业施工队
施工班组
经营管理部： 黄海伟
HSE管理部：施晓卫
采购经理
谭伟之
设计经理
赵宇澄
HSE总监：黄国金
项目经理：杭万红
控制经理
殷地永
质量经理
江乃胜
HSE经理
黄国金
施工经理
张新强
3
.2
部门设置及职责
按《质量手册》中“质量职责”要求，项目经理部下设五个部门，即HSE管理部、质量管理部、物资管理部、经营管理部、施工管理部。
1）HSE管理部
（
1）负责项目HSE管理和安全工作。
（2）执行国家有关安全方面的法律法规和公司安全管理规定/制度，结合工程特点制定安全活动计划，做好安全宣传工作。
（3）负责制定项目安全生产目标及安全技术措施，并组织落实和实施。监督分包方的安全工作。
（4）负责对进场工人进行安全教育，对分部分项工程进行安全技术交底，及时对现场作业环境和有关安全因素进行检查、监督、制止、处罚、下达整改单、复查。
（5）负责现场文明施工的监督检查，并做好记录。
（6）组织现场特殊设施（如吊车、发电机、挖掘机等）的验收，建立特殊工种台帐。
2）质量管理部
(1)贯彻有关的技术法规、标准和有关质量方面的管理制度和规定。负责工程（产品）技术、质量管理工作。结合本项目部实际编制具体实施细则或办法，并组织实施。不断完善检验手段，保证适应的检验力量配备。
(2)负责项目部施工前期技术准备，进行图纸会审，工艺评定，组织培训、攻关，编制质量计划/施工组织设计、施工技术方案、施工技术措施/作业指导书、工艺文件，制定和提供施工用记录表格。
(3)参加质量计划/施工组织设计、施工措施的贯彻实施，检查施工中技术交底情况，解决施工中技术、工艺及质量问题，监督特殊过程控制。
(4)负责编制交工资料、竣工图和施工技术总结。
(5)负责编制项目部技术进步计划并组织实施，主持技术革新工作。
(6)协助总工程师组织不合格品的评审，并制定处置方案。
(7)按规定编制工程检（试）验计划，负责工程（产品）质量的检查验证和检（试）验状态标识。
(8)参与本项目部工程（产品）质量评定，整理质量评定资料，签发合格证书和文件，按规定上报和归档保存。
(9)负责质检员管理、质量评定和质量统计管理。
(10)组织本项目部的创优活动。
(11)组织本项目部的质量事故调查、分析，提出事故处理意见，并上报公司质量管理部。
(12)组织本项目部与外单位的工程交接和竣工质量联合验收检查。
(13)组织项目用户的回访工作，对回访意见进行处理并及时上报公司质量管理部。
(14)负责项目部工程（产品）质量信息管理及质量统计报表的呈报和存档工作。
(15)负责项目部的工程（产品）质量奖惩的报批。
3）施工管理部
1)执行项目经理的有关决定，负责项目部设备、计划、调度、HSE管理工作，接受上级对口部门的指导、监督。
(2)负责施工前期准备工作和施工总平面布置。
(3)负责编制施工生产计划并组织实施。
(4)提出紧急放行和例外转序申请，并报总工程师批准。
(5)负责施工用设备的调拨、维护、使用等管理工作。
(6)全面对工程产品的防护。
(7)协助质监站进行不合格品的评审和处置。
(8)审批质量计划/施工组织设计、施工技术方案、施工技术措施/作业指导书有关安全条款，并组织实施。
(9)收集并分析来自安全方面的不合格与不符合要求的信息，提出纠正、预防措施要求并组织实施。
4）物资管理部
(1)负责项目部施工用物资的管理，接受上级对口部门的指导、监督。
(2)全面负责物资到货的验证、贮存、保管、发料、标识等工作，对进入施工现场的物资质量负直接责任。
(3)参加不合格品的评审和处置。
(4)按规定编制采购文件、采购计划，在合格的分供方处购买施工所需物资。
（5）负责业主项目部及上级主管部门有关精神、指令的贯彻落实；
（6）协助技术质量部进行竣工资料编制。
（7）负责阀门检验、试验工作。
5）经营管理部
(1)接受上级对口部门的指导、监督。负责项目部的经营、财务管理工作，包括现场签证、施工所在地开具发票等。
(2)负责合同评审，并组织合同修改内容的评审。
(3)负责分包方的评审，选择合格的分包方，签订分包合同。
3.3部门质量职能分配
1）质量管理部
（1）在项目部总工程师的领导下，在上一级技术质量部门的监督、指导下，贯彻执行上级有关技术质量方面的管理制度和规定，依照合同要求，开展项目工程技术管理、质量检验工作。
（2）进行产品实现的策划，按照规范标准、设计文件编制施工组织设计/质量计划、施工方案/技术措施，并严格执行。
（3）编制项目工程检验试验计划。依照计划在相应控制点进行检查确认，并做检（试）验状态标识。
（4）根据质量计划/施工组织设计工程划分明细表规定，跟踪确认施工员所做的分部、分项工程质量评定。参加单位工程质量评定，并取得建设单位和质量监督部门认可。
（5）对特殊工种上岗资格进行监督和确认。
（6）按照规定考核各班组质量指标完成情况。
（7）每周定期向上一级质量部门报送项目工程质量信息，并及时通报异常情况及处理情况，定期进行质量活动分析。
（8）参加工程中间验收和竣工验收，签字确认其质量状况。
（9）按照质量奖惩办法，对项目工程实施质量奖惩。
（10）负责项目部计量管理工作。
（11）编制、整理竣工资料并归档。
（12）编写工程技术质量总结。
2）施工管理部
（
1
）执行项目经理的有关决定，接受上级对口部门的指导监督。
（
2
）负责...
青海大美罐区EPC工程施工组织设计Rev1.0（222P）.docx
