500kW地热热电联供机组中试工程项目投标方案.docx

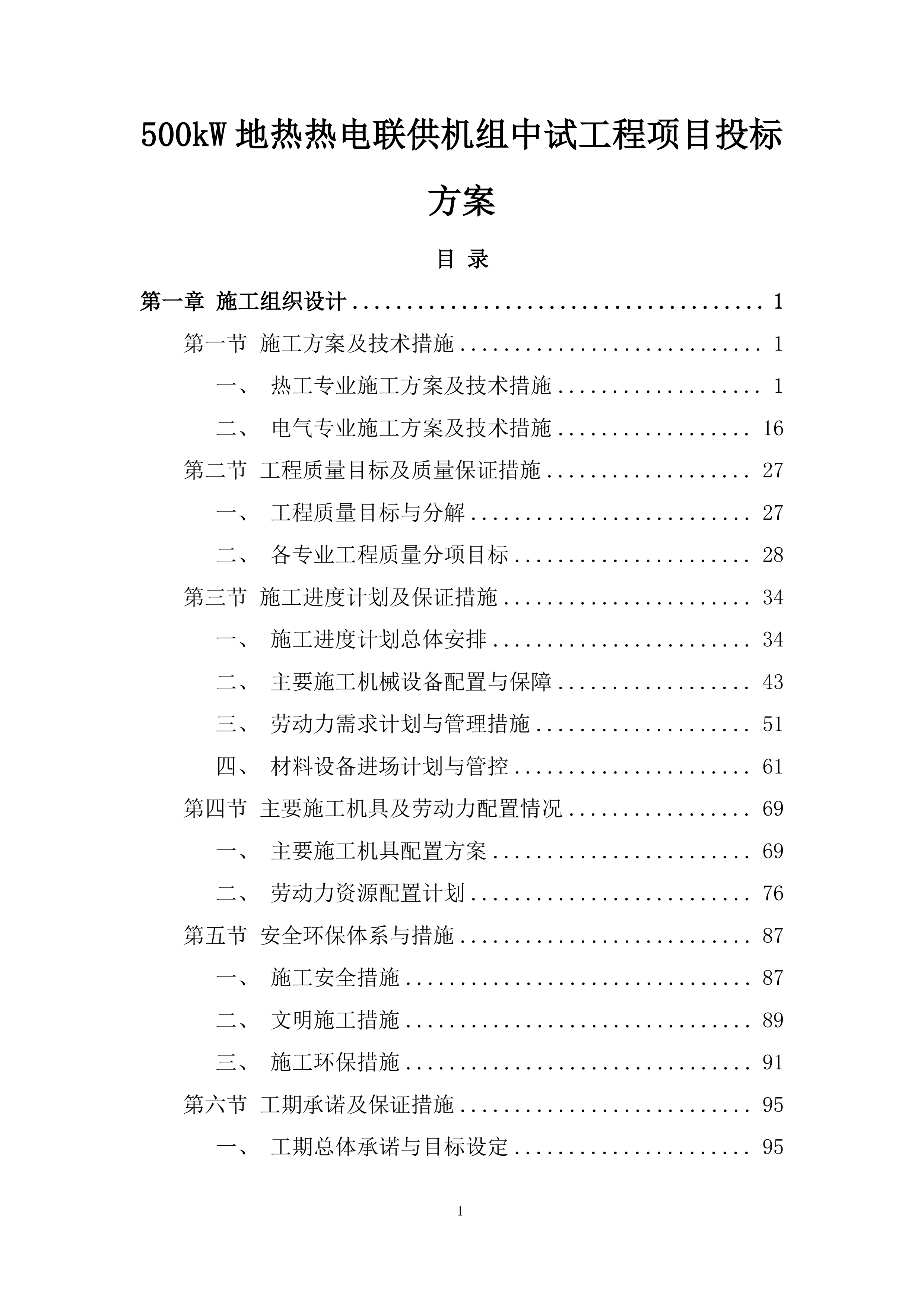

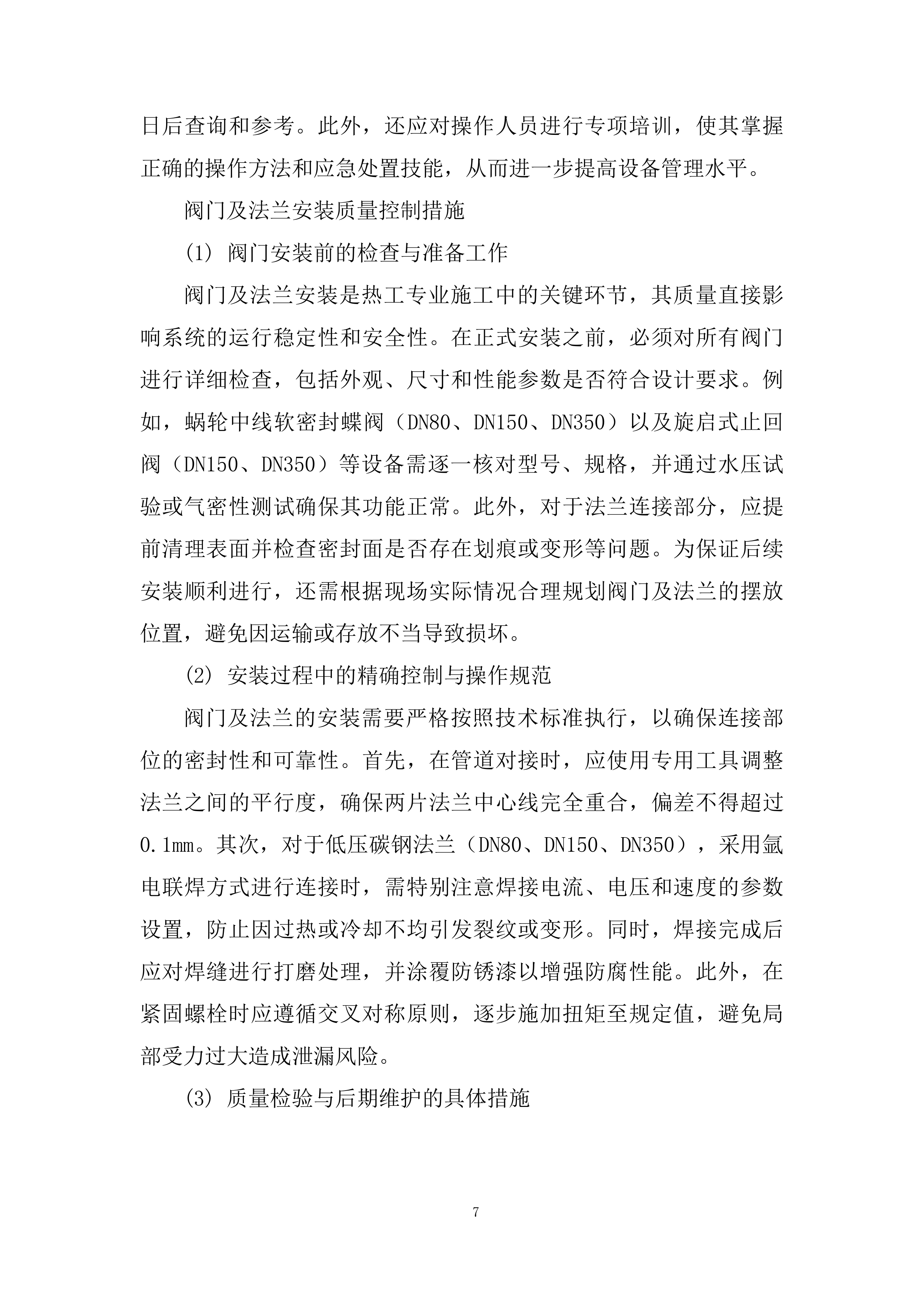

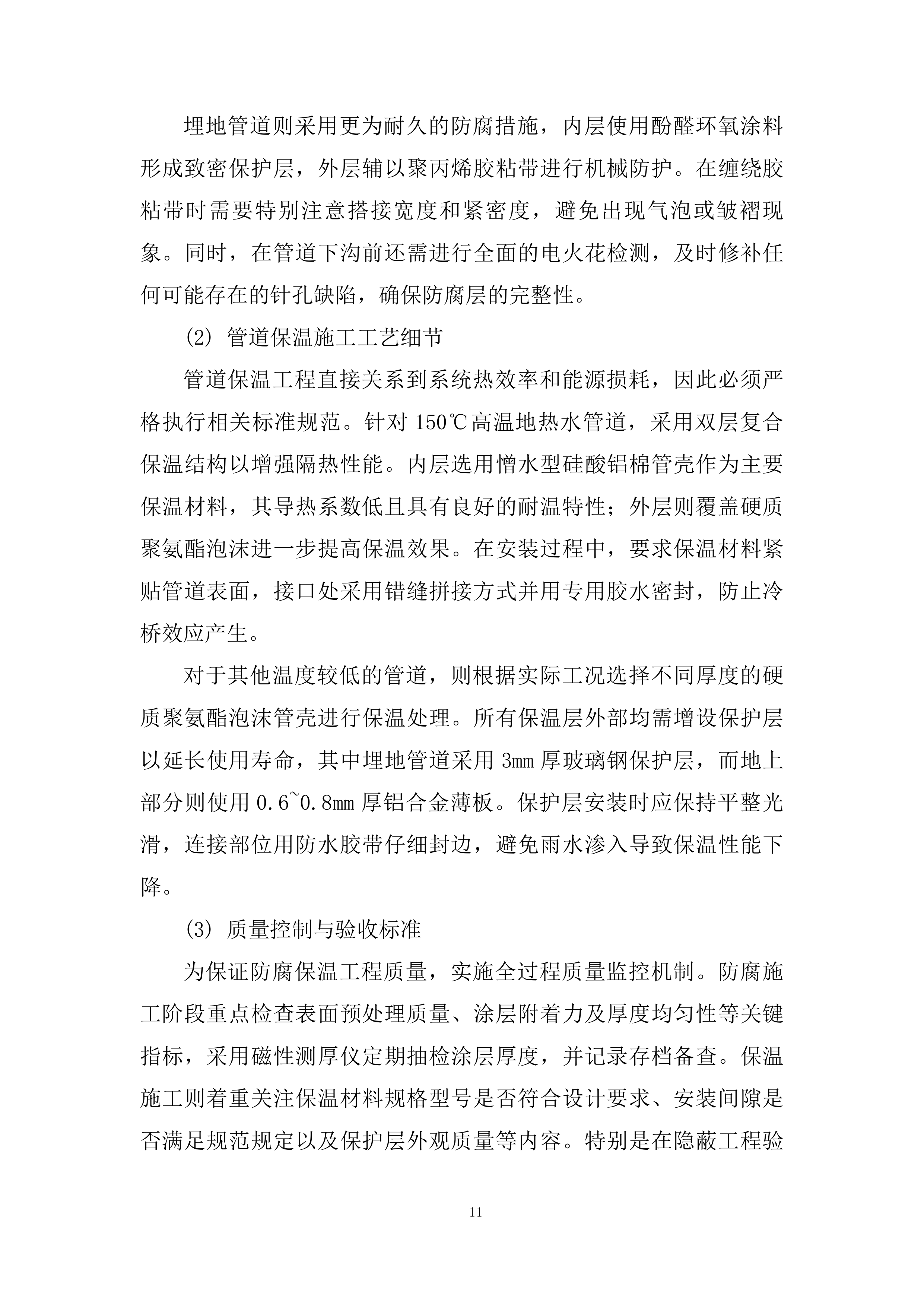

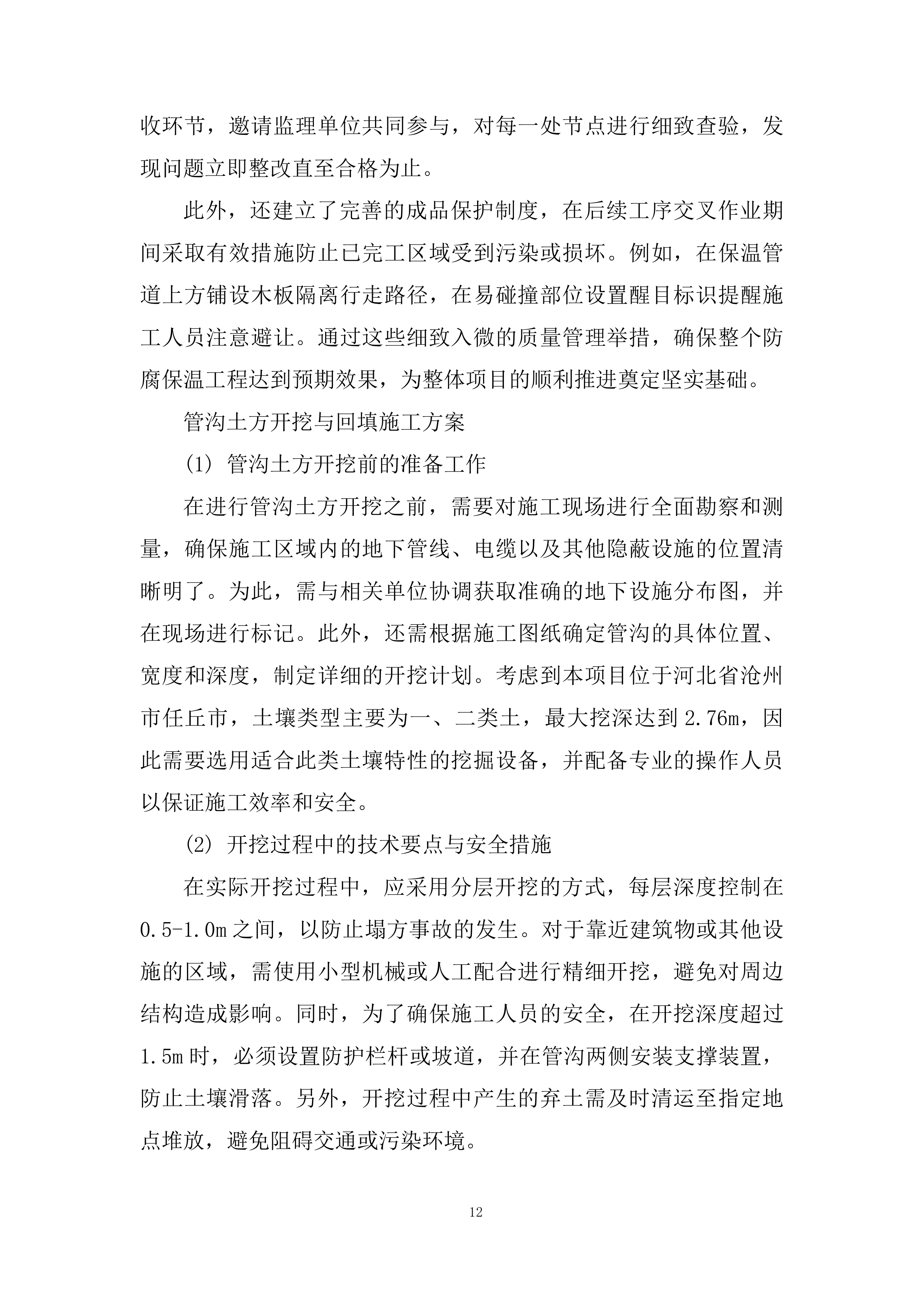

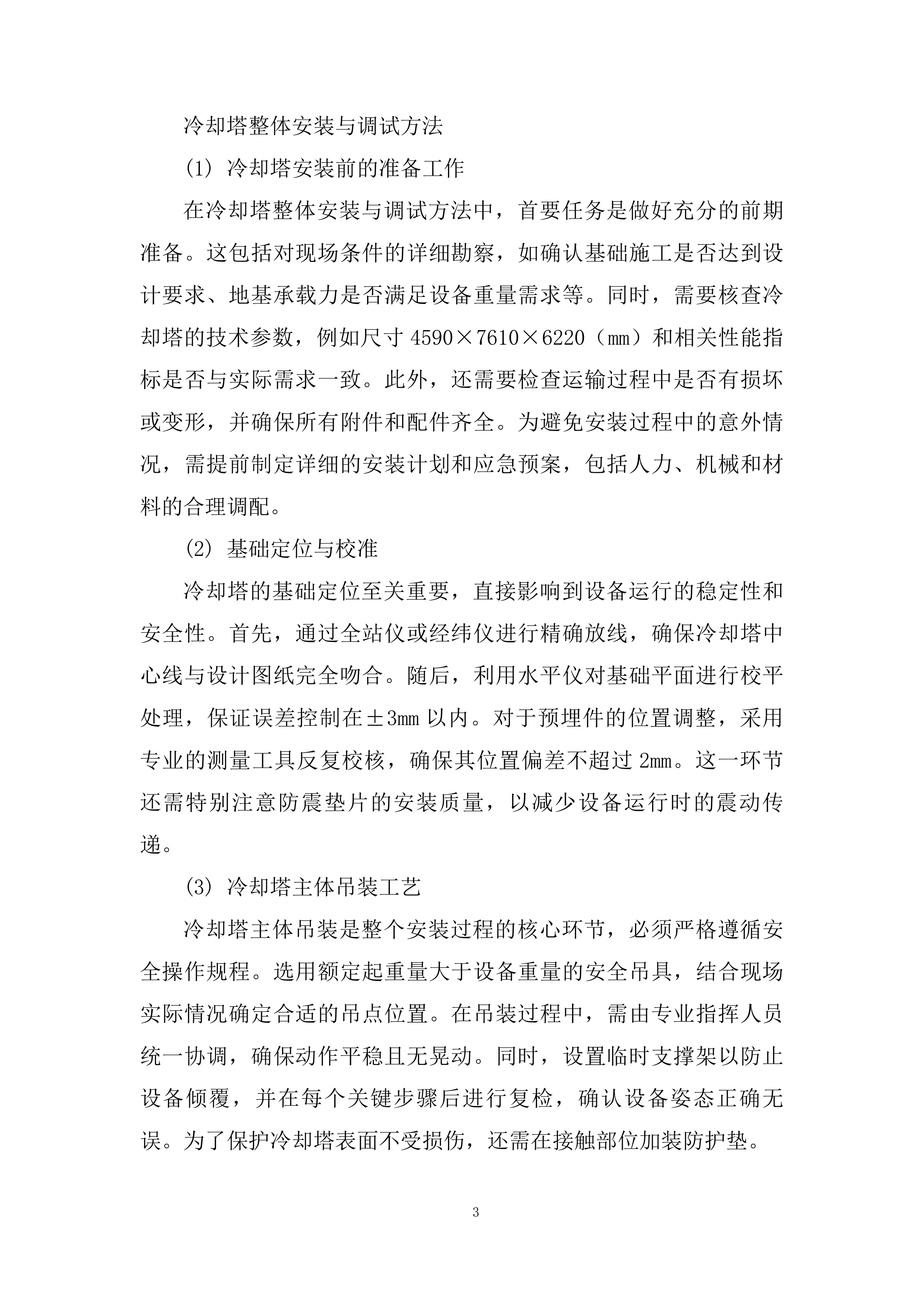

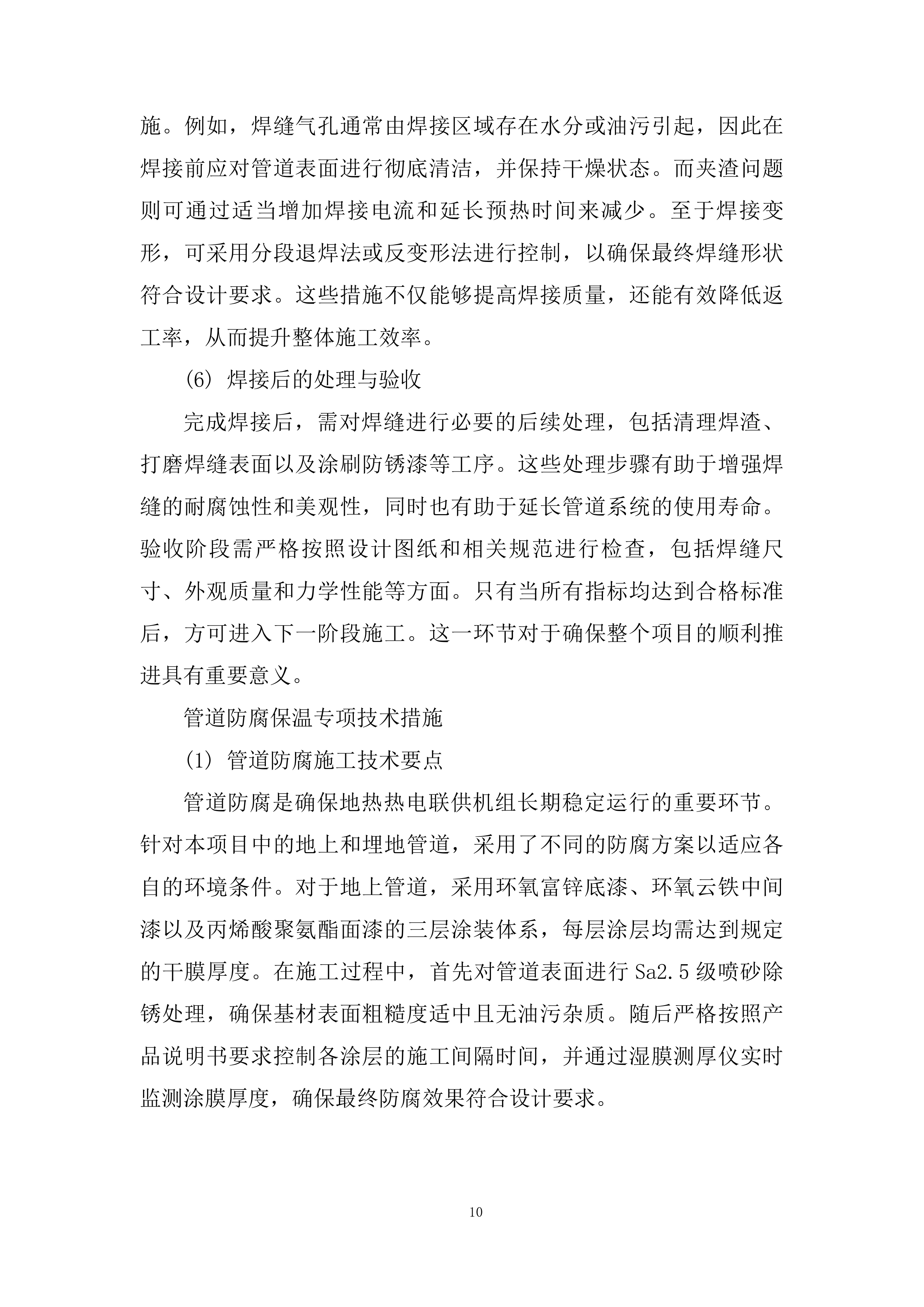

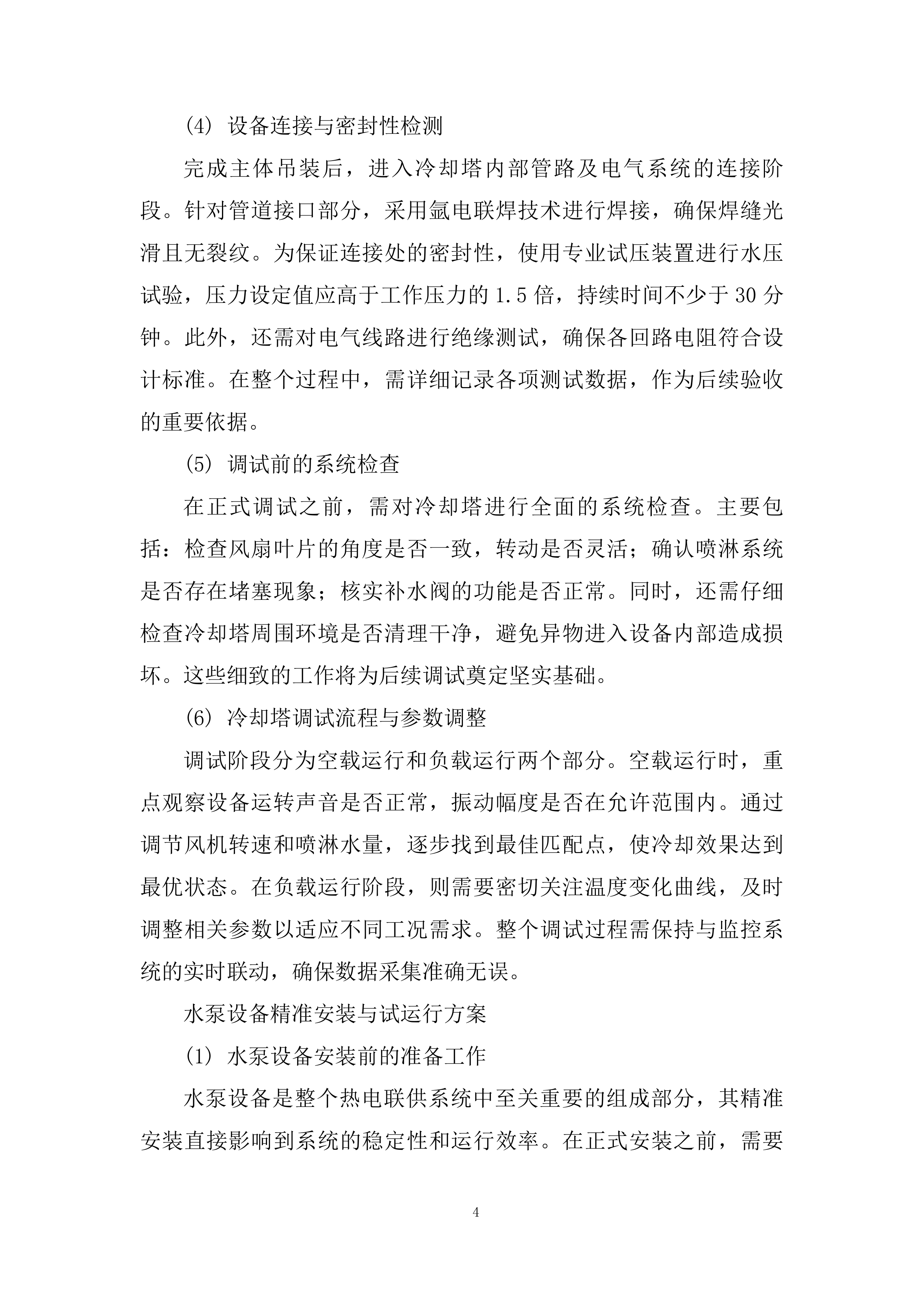

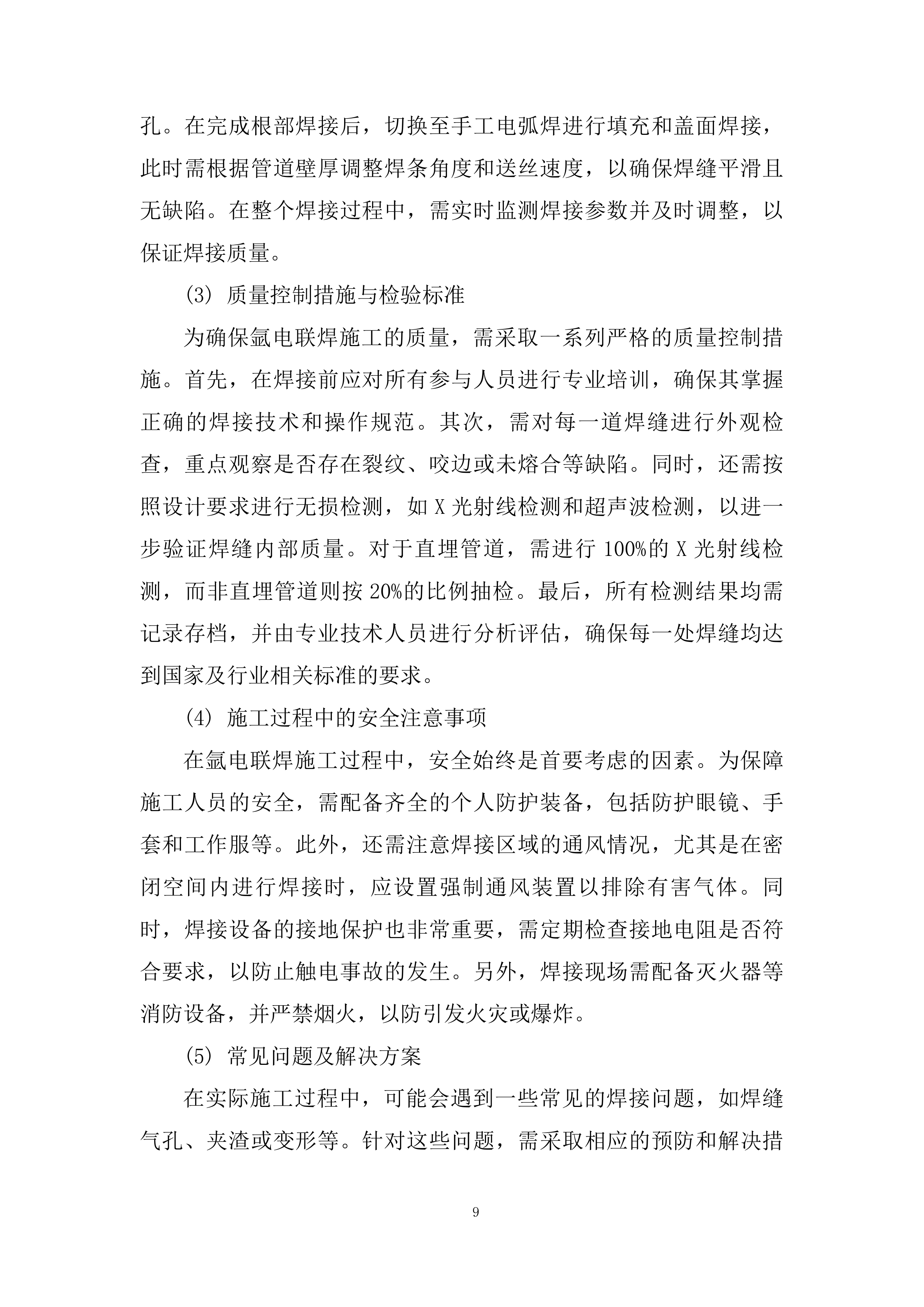

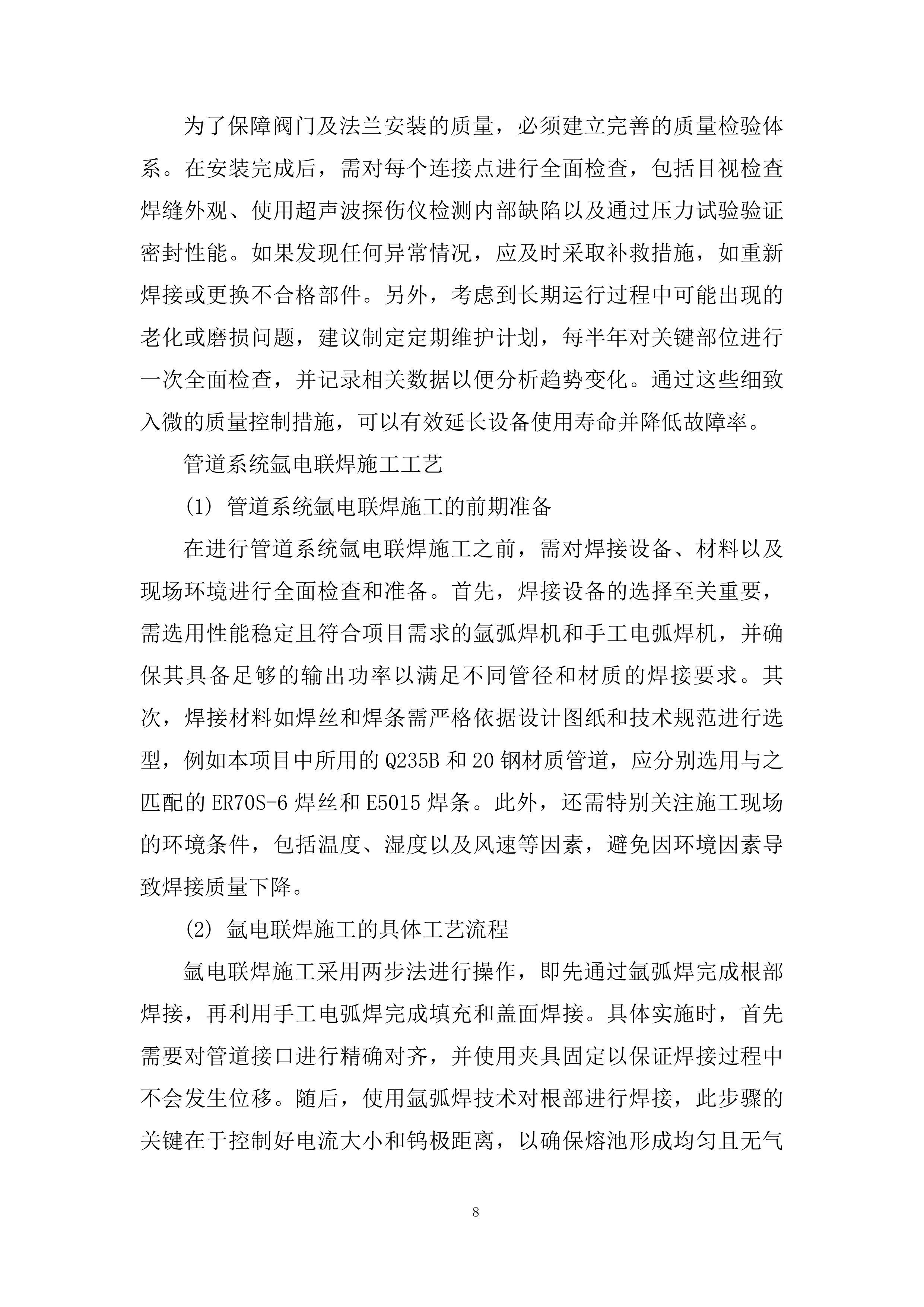

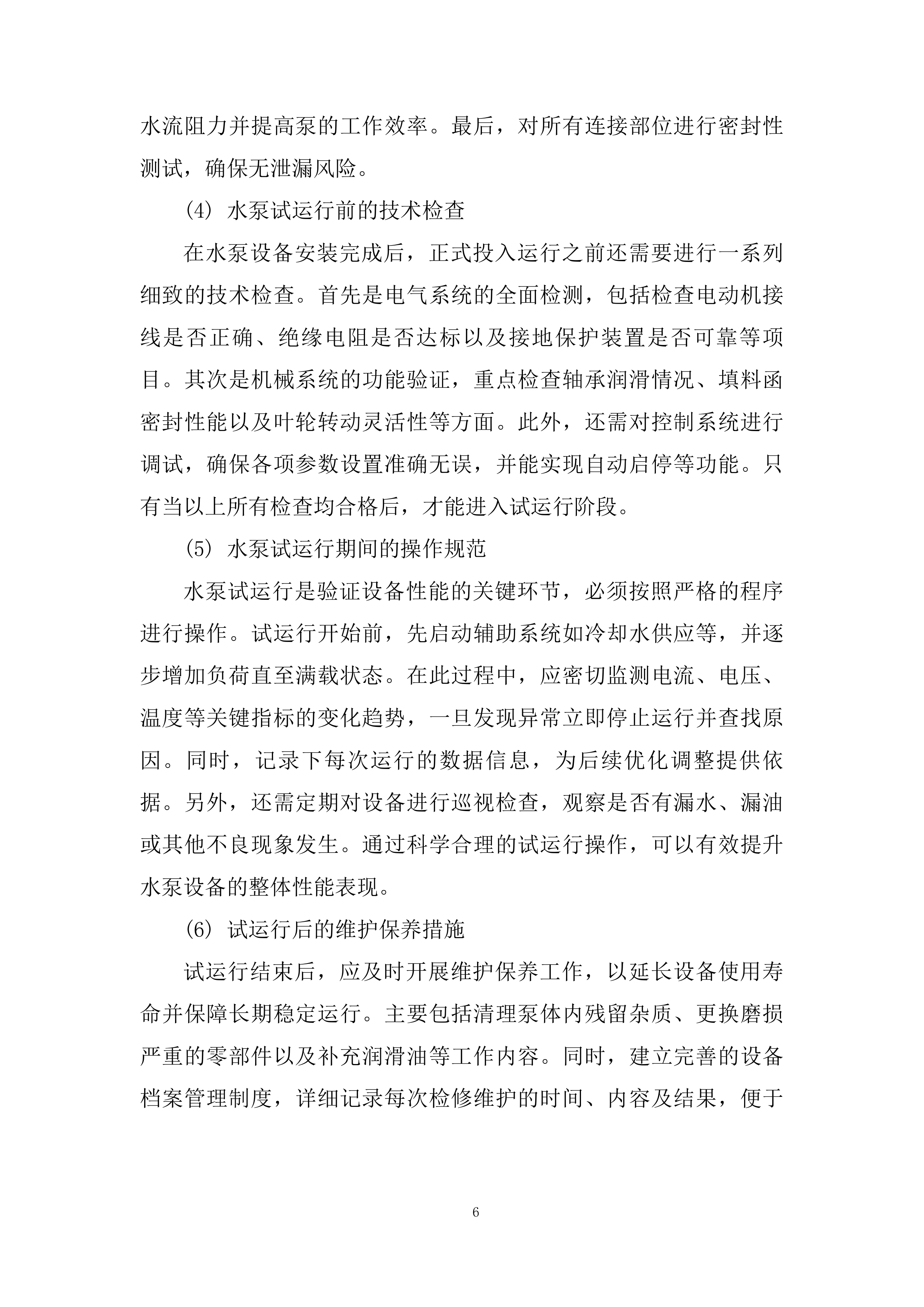

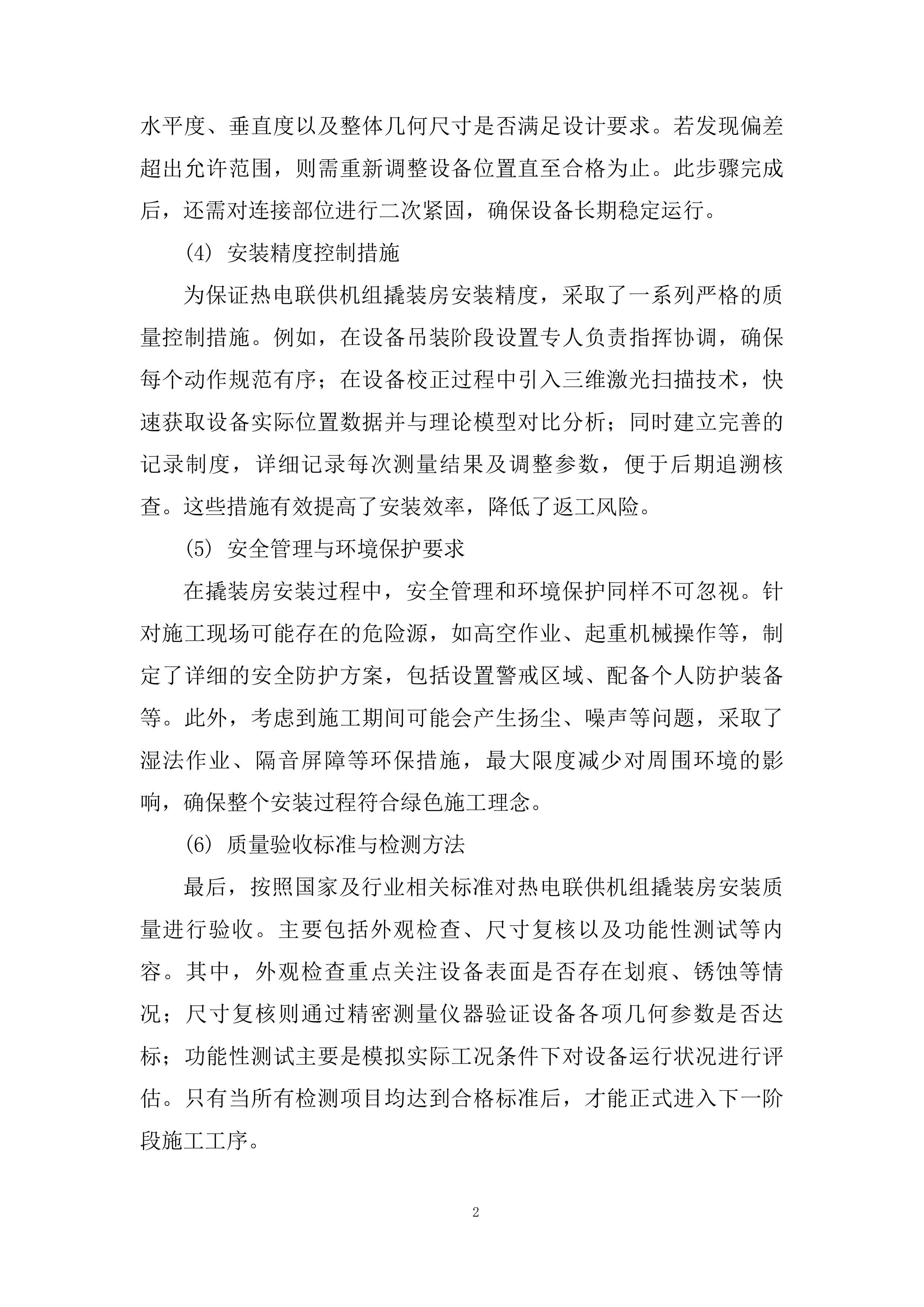

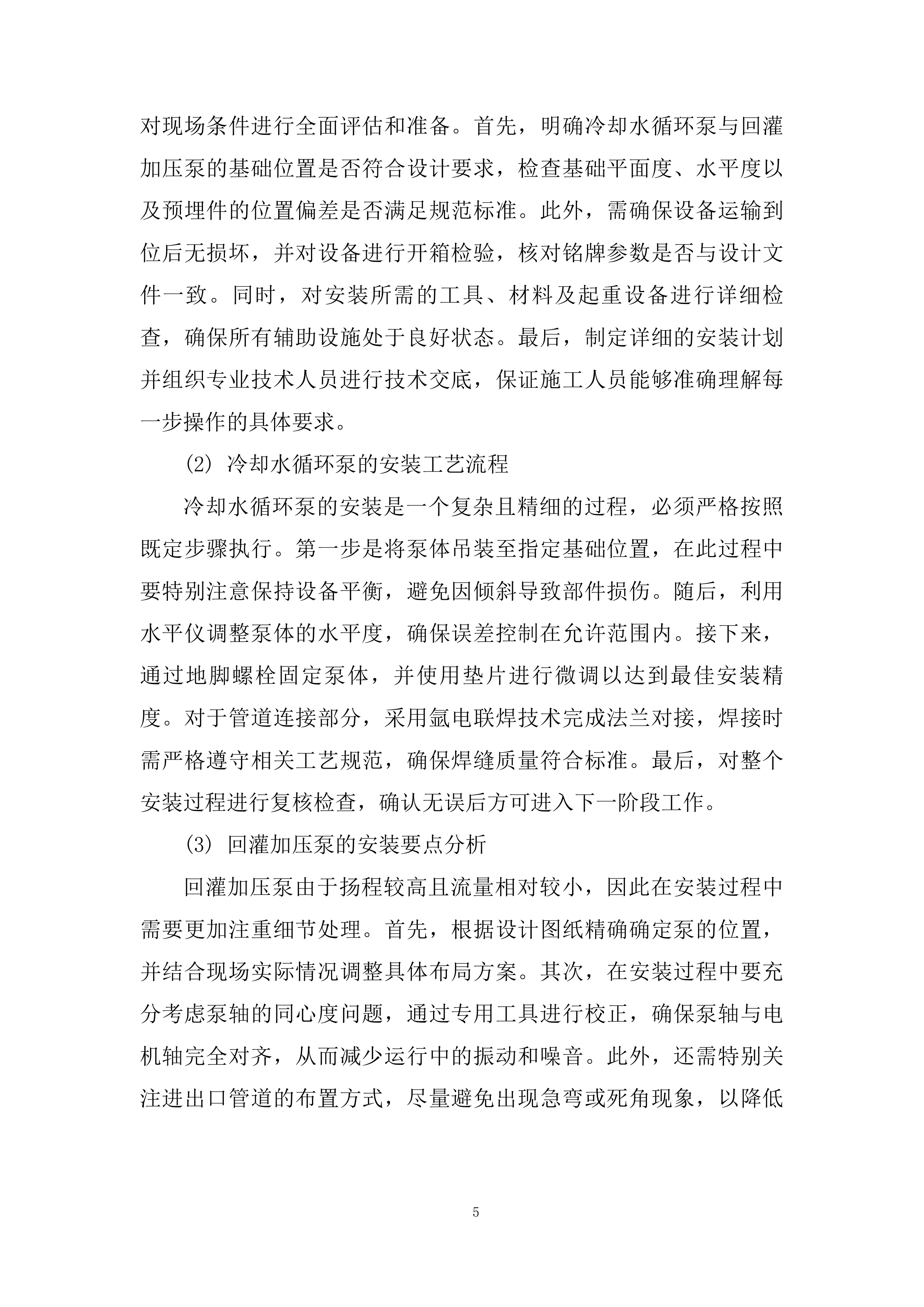

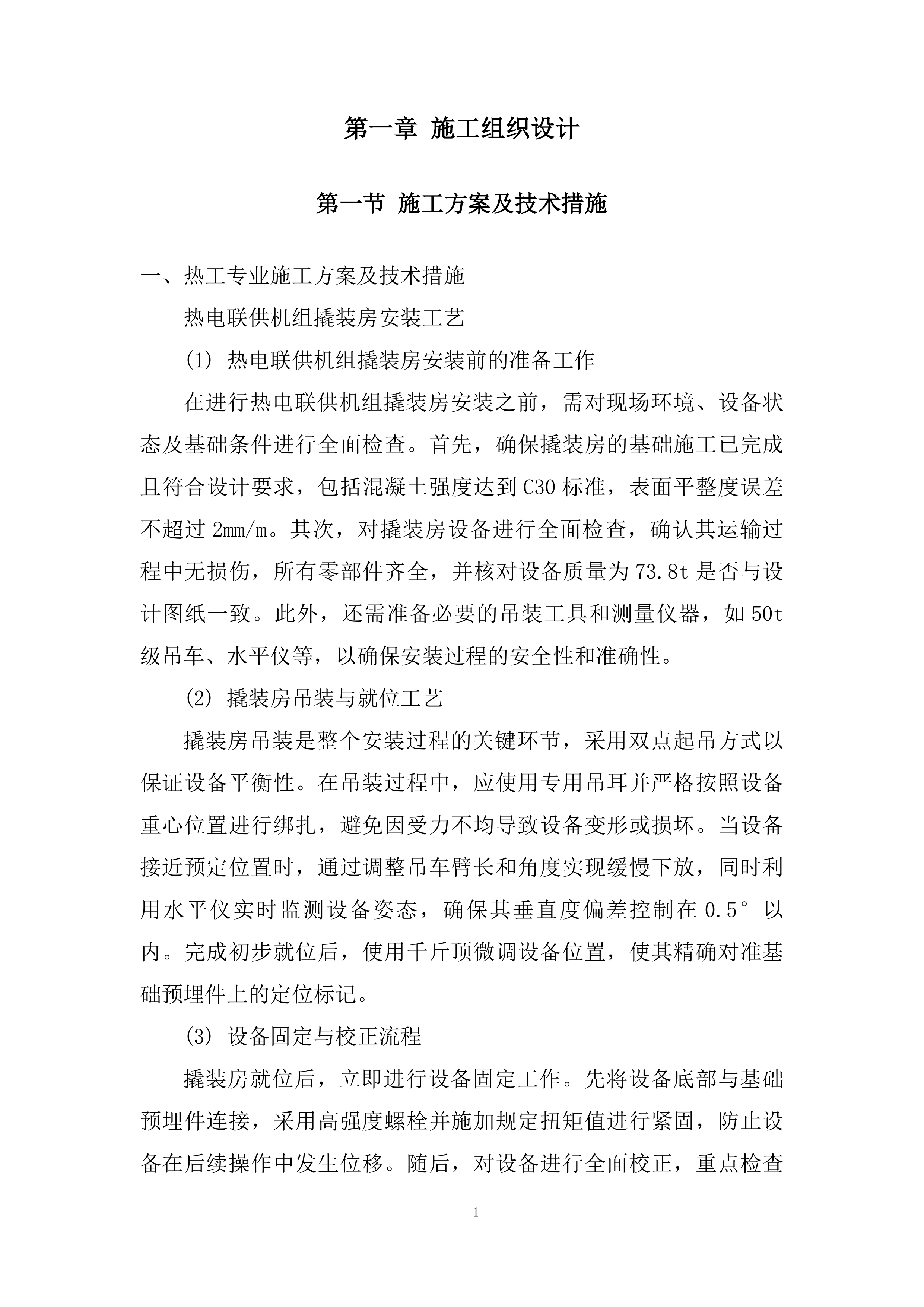

500kW地热热电联供机组中试工程项目 投标方案 目 录 第一章 施工组织设计 1 第一节 施工方案及技术措施 1 一、 热工专业施工方案及技术措施 1 二、 电气专业施工方案及技术措施 16 第二节 工程质量目标及质量保证措施 27 一、 工程质量目标与分解 27 二、 各专业工程质量分项目标 28 第三节 施工进度计划及保证措施 34 一、 施工进度计划总体安排 34 二、 主要施工机械设备配置与保障 43 三、 劳动力需求计划与管理措施 51 四、 材料设备进场计划与管控 61 第四节 主要施工机具及劳动力配置情况 69 一、 主要施工机具配置方案 69 二、 劳动力资源配置计划 76 第五节 安全环保体系与措施 87 一、 施工安全措施 87 二、 文明施工措施 89 三、 施工环保措施 91 第六节 工期承诺及保证措施 95 一、 工期总体承诺与目标设定 95 二、 组织管理保障措施 96 三、 资源配置保障措施 98 四、 施工技术保障措施 100 第二章 图表 109 第三章 HSE作业计划书 116 第一节 HSE作业计划书概述 116 一、 HSE作业计划书的编制背景与目的 116 二、 HSE管理体系的核心内容及其作用 117 三、 HSE作业计划书的适用范围与执行标准 117 四、 HSE作业计划书的主要构成要素 118 第二节 HSE管理职责划分 120 一、 各级管理人员HSE职责 120 二、 施工人员HSE岗位责任 121 第三节 风险识别与评估 125 一、 地热机组安装过程风险分析 125 二、 电气设备施工危险源辨识 127 三、 高空作业与受限空间风险评估 130 第四节 安全技术措施 133 一、 设备吊装安全防护措施 133 二、 临时用电安全管理方案 134 三、 管道焊接与防腐作业防护 137 四、 基坑开挖支护及排水措施 139 第五节 应急预案体系 142 一、 突发事件应急响应流程 142 二、 触电事故应急预案 143 三、 火灾爆炸事故处置方案 145 四、 机械伤害应急处理措施 148 第六节 安全生产施工保护费用使用计划 151 施工组织设计 施工方案及技术措施 热工专业施工方案及技术措施 热电联供机组撬装房安装工艺 (1) 热电联供机组撬装房安装前的准备工作 在进行热电联供机组撬装房安装之前，需对现场环境、设备状态及基础条件进行全面检查。首先，确保撬装房的基础施工已完成且符合设计要求，包括混凝土强度达到C30标准，表面平整度误差不超过2mm/m。其次，对撬装房设备进行全面检查，确认其运输过程中无损伤，所有零部件齐全，并核对设备质量为73.8t是否与设计图纸一致。此外，还需准备必要的吊装工具和测量仪器，如50t级吊车、水平仪等，以确保安装过程的安全性和准确性。 (2) 撬装房吊装与就位工艺 撬装房吊装是整个安装过程的关键环节，采用双点起吊方式以保证设备平衡性。在吊装过程中，应使用专用吊耳并严格按照设备重心位置进行绑扎，避免因受力不均导致设备变形或损坏。当设备接近预定位置时，通过调整吊车臂长和角度实现缓慢下放，同时利用水平仪实时监测设备姿态，确保其垂直度偏差控制在0.5°以内。完成初步就位后，使用千斤顶微调设备位置，使其精确对准基础预埋件上的定位标记。 (3) 设备固定与校正流程 撬装房就位后，立即进行设备固定工作。先将设备底部与基础预埋件连接，采用高强度螺栓并施加规定扭矩值进行紧固，防止设备在后续操作中发生位移。随后，对设备进行全面校正，重点检查水平度、垂直度以及整体几何尺寸是否满足设计要求。若发现偏差超出允许范围，则需重新调整设备位置直至合格为止。此步骤完成后，还需对连接部位进行二次紧固，确保设备长期稳定运行。 (4) 安装精度控制措施 为保证热电联供机组撬装房安装精度，采取了一系列严格的质量控制措施。例如，在设备吊装阶段设置专人负责指挥协调，确保每个动作规范有序；在设备校正过程中引入三维激光扫描技术，快速获取设备实际位置数据并与理论模型对比分析；同时建立完善的记录制度，详细记录每次测量结果及调整参数，便于后期追溯核查。这些措施有效提高了安装效率，降低了返工风险。 (5) 安全管理与环境保护要求 在撬装房安装过程中，安全管理和环境保护同样不可忽视。针对施工现场可能存在的危险源，如高空作业、起重机械操作等，制定了详细的安全防护方案，包括设置警戒区域、配备个人防护装备等。此外，考虑到施工期间可能会产生扬尘、噪声等问题，采取了湿法作业、隔音屏障等环保措施，最大限度减少对周围环境的影响，确保整个安装过程符合绿色施工理念。 (6) 质量验收标准与检测方法 最后，按照国家及行业相关标准对热电联供机组撬装房安装质量进行验收。主要包括外观检查、尺寸复核以及功能性测试等内容。其中，外观检查重点关注设备表面是否存在划痕、锈蚀等情况；尺寸复核则通过精密测量仪器验证设备各项几何参数是否达标；功能性测试主要是模拟实际工况条件下对设备运行状况进行评估。只有当所有检测项目均达到合格标准后，才能正式进入下一阶段施工工序。 冷却塔整体安装与调试方法 (1) 冷却塔安装前的准备工作 在冷却塔整体安装与调试方法中，首要任务是做好充分的前期准备。这包括对现场条件的详细勘察，如确认基础施工是否达到设计要求、地基承载力是否满足设备重量需求等。同时，需要核查冷却塔的技术参数，例如尺寸4590×7610×6220（mm）和相关性能指标是否与实际需求一致。此外，还需要检查运输过程中是否有损坏或变形，并确保所有附件和配件齐全。为避免安装过程中的意外情况，需提前制定详细的安装计划和应急预案，包括人力、机械和材料的合理调配。 (2) 基础定位与校准 冷却塔的基础定位至关重要，直接影响到设备运行的稳定性和安全性。首先，通过全站仪或经纬仪进行精确放线，确保冷却塔中心线与设计图纸完全吻合。随后，利用水平仪对基础平面进行校平处理，保证误差控制在±3mm以内。对于预埋件的位置调整，采用专业的测量工具反复校核，确保其位置偏差不超过2mm。这一环节还需特别注意防震垫片的安装质量，以减少设备运行时的震动传递。 (3) 冷却塔主体吊装工艺 冷却塔主体吊装是整个安装过程的核心环节，必须严格遵循安全操作规程。选用额定起重量大于设备重量的安全吊具，结合现场实际情况确定合适的吊点位置。在吊装过程中，需由专业指挥人员统一协调，确保动作平稳且无晃动。同时，设置临时支撑架以防止设备倾覆，并在每个关键步骤后进行复检，确认设备姿态正确无误。为了保护冷却塔表面不受损伤，还需在接触部位加装防护垫。 (4) 设备连接与密封性检测 完成主体吊装后，进入冷却塔内部管路及电气系统的连接阶段。针对管道接口部分，采用氩电联焊技术进行焊接，确保焊缝光滑且无裂纹。为保证连接处的密封性，使用专业试压装置进行水压试验，压力设定值应高于工作压力的1.5倍，持续时间不少于30分钟。此外，还需对电气线路进行绝缘测试，确保各回路电阻符合设计标准。在整个过程中，需详细记录各项测试数据，作为后续验收的重要依据。 (5) 调试前的系统检查 在正式调试之前，需对冷却塔进行全面的系统检查。主要包括：检查风扇叶片的角度是否一致，转动是否灵活；确认喷淋系统是否存在堵塞现象；核实补水阀的功能是否正常。同时，还需仔细检查冷却塔周围环境是否清理干净，避免异物进入设备内部造成损坏。这些细致的工作将为后续调试奠定坚实基础。 (6) 冷却塔调试流程与参数调整 调试阶段分为空载运行和负载运行两个部分。空载运行时，重点观察设备运转声音是否正常，振动幅度是否在允许范围内。通过调节风机转速和喷淋水量，逐步找到最佳匹配点，使冷却效果达到最优状态。在负载运行阶段，则需要密切关注温度变化曲线，及时调整相关参数以适应不同工况需求。整个调试过程需保持与监控系统的实时联动，确保数据采集准确无误。 水泵设备精准安装与试运行方案 (1) 水泵设备安装前的准备工作 水泵设备是整个热电联供系统中至关重要的组成部分，其精准安装直接影响到系统的稳定性和运行效率。在正式安装之前，需要对现场条件进行全面评估和准备。首先，明确冷却水循环泵与回灌加压泵的基础位置是否符合设计要求，检查基础平面度、水平度以及预埋件的位置偏差是否满足规范标准。此外，需确保设备运输到位后无损坏，并对设备进行开箱检验，核对铭牌参数是否与设计文件一致。同时，对安装所需的工具、材料及起重设备进行详细检查，确保所有辅助设施处于良好状态。最后，制定详细的安装计划并组织专业技术人员进行技术交底，保证施工人员能够准确理解每一步操作的具体要求。 (2) 冷却水循环泵的安装工艺流程 冷却水循环泵的安装是一个复杂且精细的过程，必须严格按照既定步骤执行。第一步是将泵体吊装至指定基础位置，在此过程中要特别注意保持设备平衡，避免因倾斜导致部件损伤。随后，利用水平仪调整泵体的水平度，确保误差控制在允许范围内。接下来，通过地脚螺栓固定泵体，并使用垫片进行微调以达到最佳安装精度。对于管道连接部分，采用氩电联焊技术完成法兰对接，焊接时需严格遵守相关工艺规范，确保焊缝质量符合标准。最后，对整个安装过程进行复核检查，确认无误后方可进入下一阶段工作。 (3) 回灌加压泵的安装要点分析 回灌加压泵由于扬程较高且流量相对较小，因此在安装过程中需要更加注重细节处理。首先，根据设计图纸精确确定泵的位置，并结合现场实际情况调整具体布局方案。其次，在安装过程中要充分考虑泵轴的同心度问题，通过专用工具进行校正，确保泵轴与电机轴完全对齐，从而减少运行中的振动和噪音。此外，还需特别关注进出口管道的布置方式，尽量避免出现急弯或死角现象，以降低水流阻力并提高泵的工作效率。最后，对所有连接部位进行密封性测试，确保无泄漏风险。 (4) 水泵试运行前的技术检查 在水泵设备安装完成后，正式投入运行之前还需要进行一系列细致的技术检查。首先是电气系统的全面检测，包括检查电动机接线是否正确、绝缘电阻是否达标以及接地保护装置是否可靠等项目。其次是机械系统的功能验证，重点检查轴承润滑情况、填料函密封性能以及叶轮转动灵活性等方面。此外，还需对控制系统进行调试，确保各项参数设置准确无误，并能实现自动启停等功能。只有当以上所有检查均合格后，才能进入试运行阶段。 (5) 水泵试运行期间的操作规范 水泵试运行是验证设备性能的关键环节，必须按照严格的程序进行操作。试运行开始前，先启动辅助系统如冷却水供应等，并逐步增加负荷直至满载状态。在此过程中，应密切监测电流、电压、温度等关键指标的变化趋势，一旦发现异常立即停止运行并查找原因。同时，记录下每次运行的数据信息，为后续优化调整提供依据。另外，还需定期对设备进行巡视检查，观察是否有漏水、漏油或其他不良现象发生。通过科学合理的试运行操作，可以有效提升水泵设备的整体性能表现。 (6) 试运行后的维护保养措施 试运行结束后，应及时开展维护保养工作，以延长设备使用寿命并保障长期稳定运行。主要包括清理泵体内残留杂质、更换磨损严重的零部件以及补充润滑油等工作内容。同时，建立完善的设备档案管理制度，详细记录每次检修维护的时间、内容及结果，便于日后查询和参考。此外，还应对操作人员进行专项培训，使其掌握正确的操作方法和应急处置技能，从而进一步提高设备管理水平。 阀门及法兰安装质量控制措施 (1) 阀门安装前的检查与准备工作 阀门及法兰安装是热工专业施工中的关键环节，其质量直接影响系统的运行稳定性和安全性。在正式安装之前，必须对所有阀门进行详细检查，包括外观、尺寸和性能参数是否符合设计要求。例如，蜗轮中线软密封蝶阀（DN80、DN150、DN350）以及旋启式止回阀（DN150、DN350）等设备需逐一核对型号、规格，并通过水压试验或气密性测试确保其功能正常。此外，对于法兰连接部分，应提前清理表面并检查密封面是否存在划痕或变形等问题。为保证后续安装顺利进行，还需根据现场实际情况合理规划阀门及法兰的摆放位置，避免因运输或存放不当导致损坏。 (2) 安装过程中的精确控制与操作规范 阀门及法兰的安装需要严格按照技术标准执行，以确保连接部位的密封性和可靠性。首先，在管道对接时，应使用专用工具调整法兰之间的平行度，确保两片法兰中心线完全重合，偏差不得超过0.1mm。其次，对于低压碳钢法兰（DN80、DN150、DN350），采用氩电联焊方式进行连接时，需特别注意焊接电流、电压和速度的参数设置，防止因过热或冷却不均引发裂纹或变形。同时，焊接完成后应对焊缝进行打磨处理，并涂覆防锈漆以增强防腐性能。此外，在紧固螺栓时应遵循交叉对称原则，逐步施加扭矩至规定值，避免局部受力过大造成泄漏风险。 (3) 质量检验与后期维护的具体措施 为了保障阀门及法兰安装的质量，必须建立完善的质量检验体系。在安装完成后，需对每个连接点进行全面检查，包括目视检查焊缝外观、使用超声波探伤仪检测内部缺陷以及通过压力试验验证密封性能。如果发现任何异常情况，应及时采取补救措施，如重新焊接或更换不合格部件。另外，考虑到长期运行过程中可能出现的老化或磨损问题，建议制定定期维护计划，每半年对关键部位进行一次全面检查，并记录相关数据以便分析趋势变化。通过这些细致入微的质量控制措施，可以有效延长设备使用寿命并降低故障率。 管道系统氩电联焊施工工艺 (1) 管道系统氩电联焊施工的前期准备 在进行管道系统氩电联焊施工之前，需对焊接设备、材料以及现场环境进行全面检查和准备。首先，焊接设备的选择至关重要，需选用性能稳定且符合项目需求的氩弧焊机和手工电弧焊机，并确保其具备足够的输出功率以满足不同管径和材质的焊接要求。其次，焊接材料如焊丝和焊条需严格依据设计图纸和技术规范进行选型，例如本项目中所用的Q235B和20钢材质管道，应分别选用与之匹配的ER70S-6焊丝和E5015焊条。此外，还需特别关注施工现场的环境条件，包括温度、湿度以及风速等因素，避免因环境因素导致焊接质量下降。 (2) 氩电联焊施工的具体工艺流程 氩电联焊施工采用两步法进行操作，即先通过氩弧焊完成根部焊接，再利用手工电弧焊完成填充和盖面焊接。具体实施时，首先需要对管道接口进行精确对齐，并使用夹具固定以保证焊接过程中不会发生位移。随后，使用氩弧焊技术对根部进行焊接，此步骤的关键在于控制好电流大小和钨极距离，以确保熔池形成均匀且无气孔。在完成根部焊接后，切换至手工电弧焊进行填充和盖面焊接，此时需根据管道壁厚调整焊条角度和送丝速度，以确保焊缝平滑且无缺陷。在整个焊接过程中，需实时监测焊接参数并及时调整，以保证焊接质量。 (3) 质量控制措施与检验标准 为确保氩电联焊施工的质量，需采取一系列严格的质量控制措施。首先，在焊接前应对所有参与人员进行专业培训，确保其掌握正确的焊接技术和操作规范。其次，需对每一道焊缝进行外观检查，重点观察是否存在裂纹、咬边或未熔合等缺陷。同时，还需按照设计要求进行无损检测，如X光射线检测和超声波检测，以进一步验证焊缝内部质量。对于直埋管道，需进行100%的X光射线检测，而非直埋管道则按20%的比例抽检。最后，所有检测结果均需记录存档，并由专业技术人员进行分析评估，确保每一处焊缝均达到国家及行业相关标准的要求。 (4) 施工过程中的安全注意事项 在氩电联焊施工过程中，安全始终是首要考虑的因素。为保障施工人员的安全，需配备齐全的个人防护装备，包括防护眼镜、手套和工作服等。此外，还需注意焊接区域的通风情况，尤其是在密闭空间内进行焊接时，应设置强制通风装置以排除有害气体。同时，焊接设备的接地保护也非常重要，需定期检查接地电阻是否符合要求，以防止触电事故的发生。另外，焊接现场需配备灭火器等消防设备，并严禁烟火，以防引发火灾或爆炸。 (5) 常见问题及解决方案 在实际施工过程中，可能会遇到一些常见的焊接问题，如焊缝气孔、夹渣或变形等。针对这些问题，需采取相应的预防和解决措施。例如，焊缝气孔通常由焊接区域存在水分或油污引起，因此在焊接前应对管道表面进行彻底清洁，并保持干燥状态。而夹渣问题则可通过适当增加焊接电流和延长预热时间来减少。至于焊接变形，可采用分段退焊法或反变形法进行控制，以确保最终焊缝形状符合设计要求。这些措施不仅能够提高焊接质量，还能有效降低返工率，从而提升整体施工效率。 (6) 焊接后的处理与验收 完成焊接后，需对焊缝进行必要的后续处理，包括清理焊渣、打磨焊缝表面以及涂刷防锈漆等工序。这些处理步骤有助于增强焊缝的耐腐蚀性和美观性，同时也有助于延长管道系统的使用寿命。验收阶段需严格按照设计图纸和相关规范进行检查，包括焊缝尺寸、外观质量和力学性能等方面。只有当所有指标均达到合格标准后，方可进入下一阶段施工。这一环节对于确保整个项目的顺利推进具有重要意义。 管道防腐保温专项技术措施 (1) 管道防腐施工技术要点 管道防腐是确保地热热电联供机组长期稳定运行的重要环节。针对本项目中的地上和埋地管道，采用了不同的防腐方案以适应各自的环境条件。对于地上管道，采用环氧富锌底漆、环氧云铁中间漆以及丙烯酸聚氨酯面漆的三层涂装体系，每层涂层均需达到规定的干膜厚度。在施工过程中，首先对管道表面进行Sa2.5级喷砂除锈处理，确保基材表面粗糙度适中且无油污杂质。随后严格按照产品说明书要求控制各涂层的施工间隔时间，并通过湿膜测厚仪实时监测涂膜厚度，确保最终防腐效果符合设计要求。 埋地管道则采用更为耐久的防腐措施，内层使用酚醛环氧涂料形成致密保护层，外层辅以聚丙烯胶粘带进行机械防护。在缠绕胶粘带时需要特别注意搭接宽度和紧密度，避免出现气泡或皱褶现象。同时，在管道下沟前还需进行全面的电火花检测，及时修补任何可能存在的针孔缺陷，确保防腐层的完整性。 (2) 管道保温施工工艺细节 管道保温工程直接关系到系统热效率和能源损耗，因此必须严格执行相关标准规范。针对150℃高温地热水管道，采用双层复合保温结构以增强隔热性能。内层选用憎水型硅酸铝棉管壳作为主要保温材料，其导热系数低且具有良好的耐温特性；外层则覆盖硬质聚氨酯泡沫进一步提高保温效果。在安装过程中，要求保温材料紧贴管道表面，接口处采用错缝拼接方式并用专用胶水密封，防止冷桥效应产生。 对于其他温度较低的管道，则根据实际工况选择不同厚度的硬质聚氨酯泡沫管壳进行保温处理。所有保温层外部均需增设保护层以延长使用寿命，其中埋地管道采用3mm厚玻璃钢保护层，而地上部分则使用0.6~0.8mm厚铝合金薄板。保护层安装时应保持平整光滑，连接部位用防水胶带仔细封边，避免雨水渗入导致保温性能下降。 (3) 质量控制与验收标准 为保证防腐保温工程质量，实施全过程质量监控机制。防腐施工阶段重点检查表面预处理质量、涂层附着力及厚度均匀性等关键指标，采用磁性测厚仪定期抽检涂层厚度，并记录存档备查。保温施工则着重关注保温材料规格型号是否符合设计要求、安装间隙是否满足规范规定以及保护层外观质量等内容。特别是在隐蔽工程验收环节，邀请监理单位共同参与，对每一处节点进行细致查验，发现问题立即整改直至合格为止。 此外，还建立了完善的成品保护制度，在后续工序交叉作业期间采取有效措施防止已完工区域受到污染或损坏。例如，在保温管道上方铺设木板隔离行走路径，在易碰撞部位设置醒目标识提醒施工人员注意避让。通过这些细致入微的质量管理举措，确保整个防腐保温工程达到预期效果，为整体项目的顺利推进奠定坚实基础。 管沟土方开挖与回填施工方案 (1) 管沟土方开挖前的准备工作 在进行管沟土方开挖之前，需要对施工现场进行全面勘察和测量，确保施工区域内的地下管线、电缆以及其他隐蔽设施的位置清晰明了。为此，需与相关单位协调获取准确的地下设施分布图，并在现场进行标记。此外，还需根据施工图纸确定管沟的具体位置、宽度和深度，制定详细的开挖计划。考虑到本项目位于河北省沧州市任丘市，土壤类型主要为一、二类土，最大挖深达到2.76m，因此需要选用适合此类土壤特性的挖掘设备，并配备专业的操作人员以保证施工效率和安全。 (2) 开挖过程中的技术要点与安全措施 在实际开挖过程中，应采用分层开挖的方式，每层深度控制在0.5-1.0m之间，以防止塌方事故的发生。对于靠近建筑物或其他设施的区域，需使用小型机械或人工配合进行精细开挖，避免对周边结构造成影响。同时，为了确保施工人员的安全，在开挖深度超过1.5m时，必须设置防护栏杆或坡道，并在管沟两侧安装支撑装置，防止土壤滑落。另外，开挖过程中产生的弃土需及时清运至指定地点堆放，避免阻碍交通或污染环境。 (3) 回填材料的选择与处理方法 回填作业是管沟施工的重要环节，直接影响到管道系统的稳定性和使用寿命。本项目的回填材料需选择级配良好的砂土或粘性土，严禁使用淤泥、腐殖土等不良土质。在回填前，应对管沟底部进行清理和平整，确保无积水和杂物残留。对于直埋管道部分，需先铺设一层厚度不少于10cm的细砂垫层，以保护管道不受损伤。在回填过程中，应分层填筑并逐层夯实，每层厚度控制在20-30cm之间，确保压实度达到设计要求。 (4) 回填施工的技术要求与质量控制 为了保证回填质量，需严格遵循以下技术要求：首先，回填土的含水量应控制在最佳范围内，过干或过湿都会影响压实效果；其次，回填过程中需注意管道的保护，避免因机械操作不当导致管道移位或损坏；最后，回填完成后应对表面进行整平处理，并按照设计要求预留一定的沉降量。在整个回填过程中，需安排专人进行现场监督，定期检查回填土的密实度和管道的稳定性，发现问题及时整改，确保最终的回填质量符合规范要求。 (5) 土方工程的环保与文明施工措施 在管沟土方开挖与回填施工中，环保与文明施工同样不可忽视。为减少扬尘污染，需在施工现场设置洒水设施，定期对裸露地面进行喷洒保湿。同时，对于开挖过程中产生的弃土，应采取覆盖措施，避免风吹散落造成二次污染。此外，施工结束后需对现场进行彻底清理，恢复原有地貌或按甲方要求进行绿化处理，体现企业的社会责任感和专业形象。 无损检测实施与质量评定方法 (1) 无损检测技术的选用与实施背景 在500kW地热热电联供机组中试工程中，无损检测技术的应用是确保管道系统焊接质量的重要手段。考虑到本项目涉及大量直埋管道和非直埋管道，且材质包括Q235B和20钢，采用X光射线检测能够直观、准确地发现焊缝内部缺陷。对于直埋管道，要求进行100%的X光射线检测，以确保焊缝质量满足设计要求；而对于非直埋管道，则按照20%的比例进行抽检，以平衡施工效率与质量控制的需求。此外，检测底片规格为80mm×300mm，能够覆盖大多数焊缝区域，保证检测结果的可靠性。 (2) X光射线检测的具体实施流程 光射线检测的实施分为准备阶段、检测阶段和结果分析三个部分。在准备阶段，需要对焊缝表面进行清理，确保无油污、锈迹等影响检测结果的因素存在。同时，根据管道直径和壁厚选择合适的X光机参数，如管电压和曝光时间，以获得清晰的底片图像。检测阶段则由专业人员操作X光设备，将底片放置于焊缝区域并进行曝光。曝光完成后，底片需经过显影、定影和干燥处理，最终形成可用于分析的影像。整个过程需严格遵循相关国家标准和行业规范，确保检测结果的准确性和一致性。 (3) 质量评定方法及标准依据 质量评定主要依据GB/T 3323-2005《金属熔化焊对接接头射线照相检验》中的相关规定进行。具体而言，焊缝质量等级分为Ⅰ级、Ⅱ级和Ⅲ级，其中Ⅰ级表示无任何缺陷，Ⅱ级允许存在轻微缺陷但不影响使用性能，Ⅲ级则存在明显缺陷需返工处理。评定时，通过观察底片上的黑度变化来判断是否存在气孔、夹渣或裂纹等缺陷，并结合缺陷尺寸、数量和位置综合评估焊缝质量。若发现不合格焊缝，需立即通知施工班组进行返修，并重新进行检测直至合格为止。 (4) 检测过程中常见问题及其应对措施 在实际检测过程中，可能会遇到因焊缝几何形状复杂导致底片成像不清晰的问题。对此，可以通过调整X光机角度或增加曝光次数来改善成像效果。另外，环境因素如温度和湿度也可能影响底片质量，因此建议在恒温恒湿环境下进行检测操作。同时，为了减少人为误差，所有参与检测的人员均需接受专业培训并取得相应资质证书，确保其具备足够的理论知识和...
