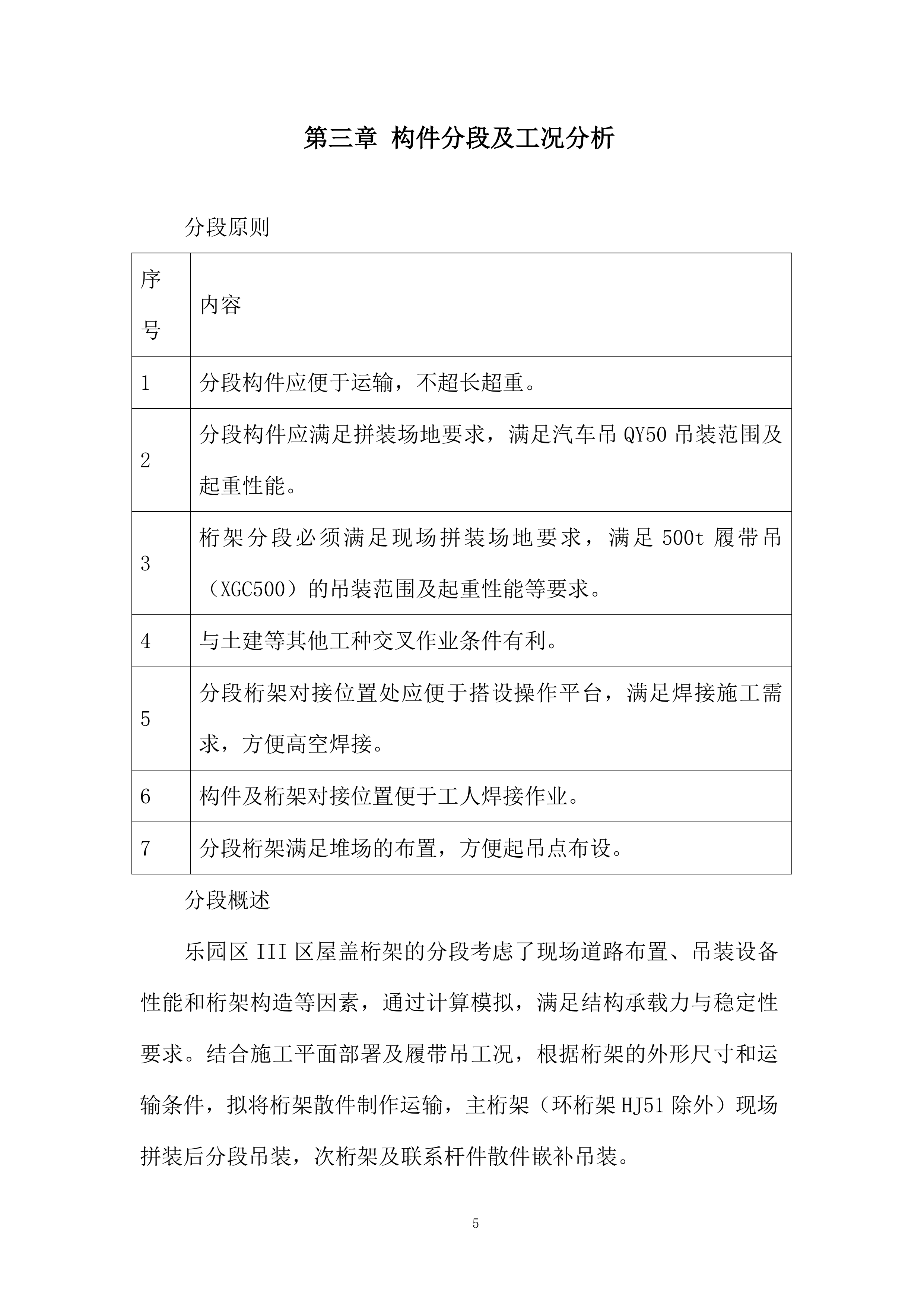

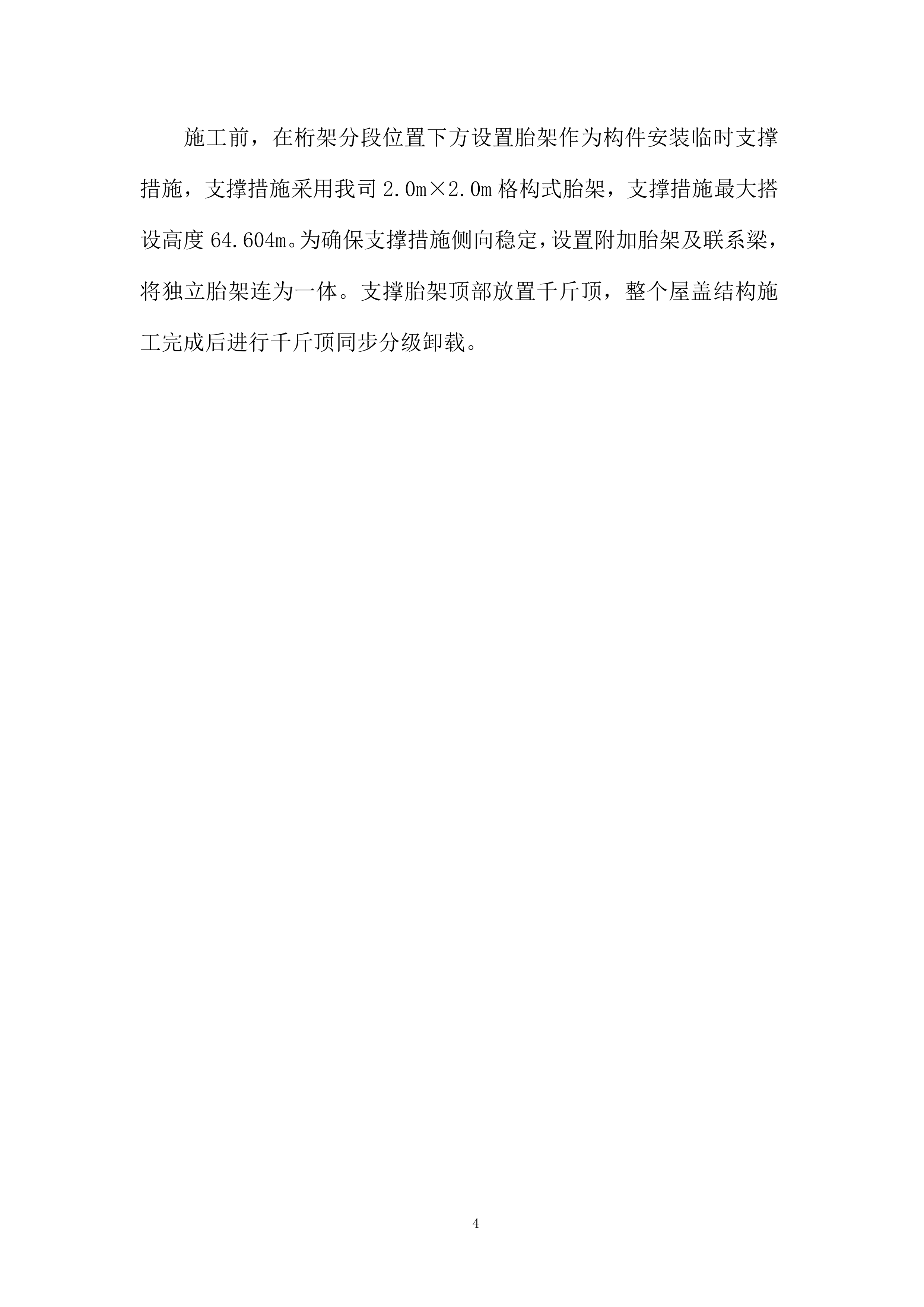

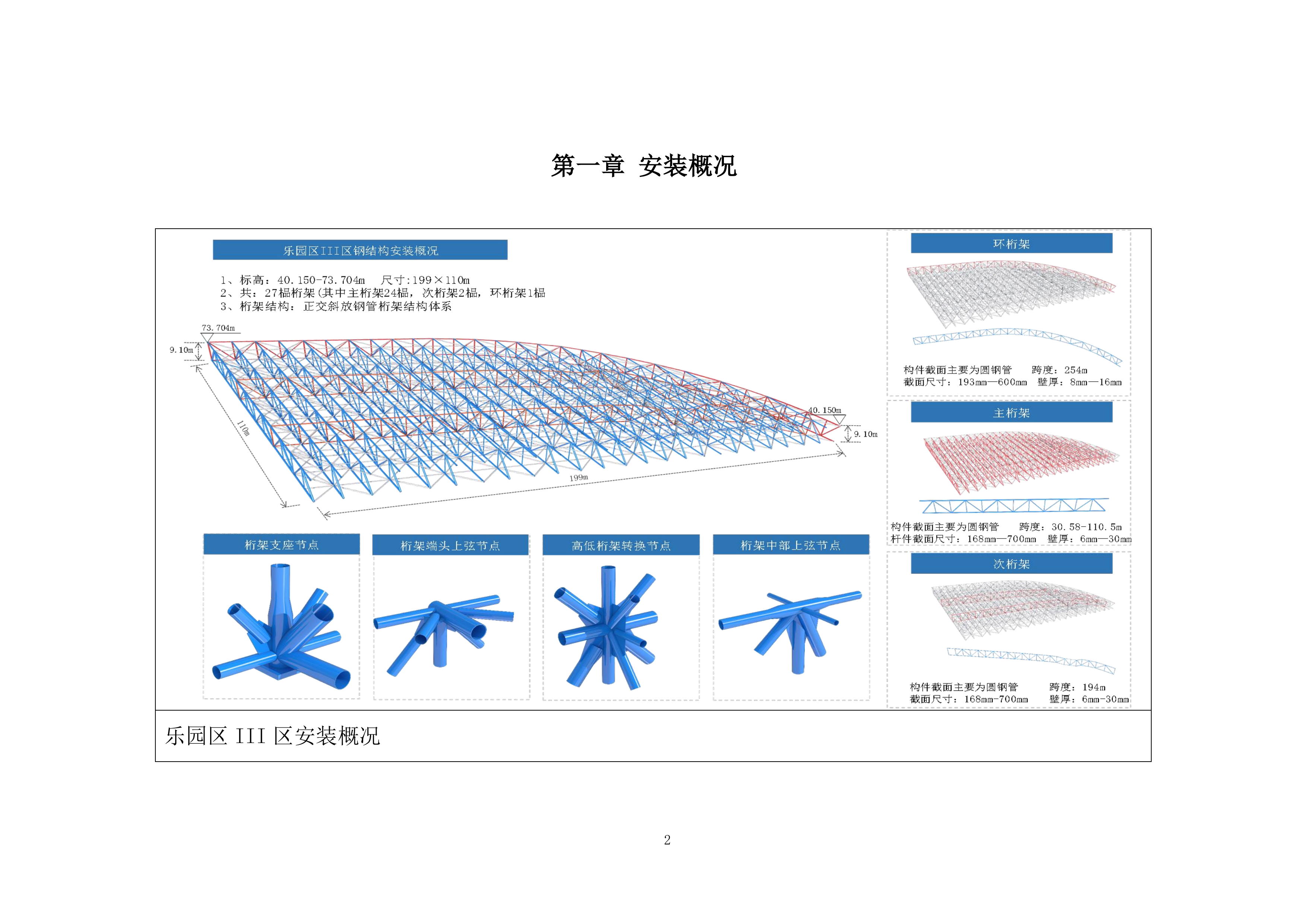

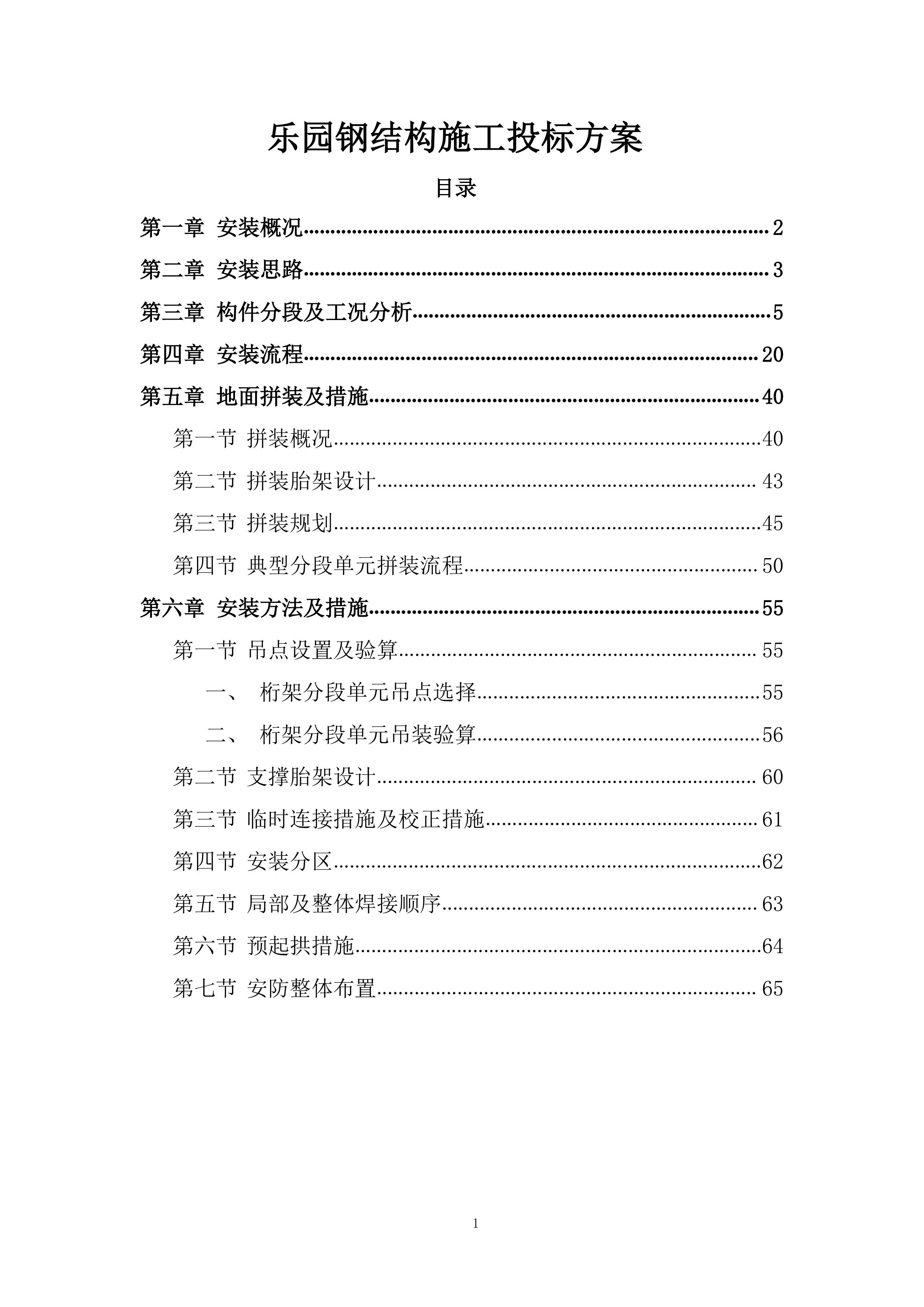

乐园 钢结构施工 投标 方案 目录 第一章 安装 概况 2 第二章 安装 思路 3 第三章 构件 分段 及 工况分析 5 第四章 安装 流程 20 第五章 地面拼装 及措施 40 第一节 拼装 概况 40 第二节 拼装 胎架 设计 43 第三节 拼装 规划 45 第四节 典型分段 单元拼装流程 50 第六章 安装方法 及措施 55 第一节 吊点设置及 验算 55 一、 桁架分段 单元 吊点 选择 55 二、 桁架 分段单元吊装验算 56 第二节 支撑胎架 设计 60 第三节 临时 连接 措施 及校正措施 61 第四节 安装分区 62 第五节 局部 及整体焊接顺序 63 第六节 预起拱 措施 64 第七节 安防 整体布置 65 第一章 安装 概况 乐园区 III区安装概况 第二章 安装 思路 本工程乐园区 III 区 屋盖 钢结构采用 大跨度 正交 斜放 桁架 体系， 整个屋盖 结构由主桁架、次桁架及联系杆件组成。 整个 屋盖由南至北标高 依次 减低，桁架 最大 安装高度 73.704 m，最小安装高度 41.519 m， 主桁架 高 9.1 m ，最大 跨度 约110.5 m 。 因 桁架 结构 高度 较 大，采用“卧拼”方式进行分段桁架现场拼装 。根据施工部署 ，在 HJ 27 ～HJ 38 施工 阶段场地内部设置 4块桁架 拼装场地 ， 在 HJ 39 ～HJ 40 施工 阶段场地内部设置3 块桁架 拼装场地 ，HJ 41 ～HJ 45 施工 阶段场地内部设置2 块桁架 拼装场地 ，后续 施工阶段 场地内外 各设置一块 拼装 场地。桁架 地面 拼装 采用通用 双肢型钢胎架，拼装用吊装设备选用 50 t汽车吊 ， 在 每个 拼装场地附近设置一块钢构件临时堆场， 拼装 场地及临时堆场均根据施工 进度 流水布置。 大跨度桁架 结构根据吊装设备 起重 性能进行分 段 拼装、吊装， 最大 分 段 长度 43.5 m，最大分 段 重量36.71t。 分段 桁架采用 2台500 t履带吊 （108 m臂长）场地内 吊装， 场地内部设置 2条1 2m宽道路 供 履带吊行走，道路需进行加固处理以满足履带吊作业要求 。 桁架 间 联系杆件 、次梁、 屋面檩条同样采用 履带吊 吊装。 施工前 ，在桁架分段位置下方设置 胎架 作为构件安装临时支撑措施， 支撑 措施采用我司2.0m×2.0m格构式胎架 ， 支撑措施最大搭设高度 6 4.604m 。 为 确保 支撑措施侧向稳定，设置附加 胎架 及联系梁，将 独立 胎架连为一体 。支撑 胎架顶部 放置 千斤顶， 整个 屋盖结构施工完成后进行千斤顶同步分级卸载。 第三章 构件 分段 及 工况分析 分段 原则 序 号 内容 1 分段构件应便于运输，不超长超重。 2 分段 构 件 应 满足 拼装 场地要求 ，满足 汽车吊QY50吊装范围及 起重性能。 3 桁架分段必须满足现场拼装场地要求 ， 满足 500 t 履带吊 （XGC 500 ） 的吊装范围及起重性能 等 要求 。 4 与土建等其他工种交叉作业条件有利。 5 分段桁架对接位置处应便于搭设操作平台，满足焊接施工需求， 方便高空焊接。 6 构件及 桁架 对接位置便于工人焊接作业。 7 分段桁架满足堆场的布置，方便起吊点布设。 分段 概述 乐园区 III 区屋盖桁架的分段考虑了现场道路布置、吊装设备性能和桁架构造等因素，通过计算模拟，满足结构承载力与稳定性要求。结合 施工平面 部署 及 履带吊 工况， 根据 桁架 的 外形尺寸 和 运输条件 ， 拟将桁架 散件制作 运输， 主桁架（ 环桁架HJ51 除外 ）现场拼装后分段 吊装， 次桁架及联系杆件 散件 嵌补吊装 。 桁架从南向北共 27 榀，高9 .1 米，最大轴线长度 200 米，最大重量 100.77 t，最小重量 17.45 t；其中次桁架 2 榀。主桁架根据分布 位置分为 3～2段 不等，最大分段长度 43.5 m，最大分段重量36.71t 。由于 本工程乐园区III 区 屋盖 按照 从东 至 西 顺序 进行单榀桁架结构 ，桁架 分段位置位于节点处 以 西 1. 3m处。具体 分段位置 如下图所示： 桁架 分段位置示意图 分段 及 工况分析 1.1.1.1.1. 主桁架 分段 桁架 编号 分段 编号 分段 长度（ m） 分段 重量（ t） HJ27 HJ27-1 44.65 32.04 HJ27-2 36.00 23.93 HJ27-3 25.45 19.07 HJ2 8 HJ2 8 -1 4 4.65 3 0.11 HJ2 8 -2 36.00 2 3.69 HJ2 8 -3 25. 45 1 5.06 HJ29 HJ29-1 4 4.65 3 0.62 HJ29-2 36.00 2 3.60 HJ29-3 25. 45 1 5.54 HJ30 HJ30-1 4 4.65 3 0.80 HJ30-2 36.00 2 4.34 HJ30-3 25. 45 1 5.24 HJ31 HJ31-1 4 4.65 30 .28 HJ31-2 36.00 23 .60 HJ31-3 25. 45 1 5.54 HJ32 HJ32-1 4 4.65 3 0.80 HJ32-2 36.00 2 4.11 HJ32-3 25. 45 1 5.24 HJ33 HJ33-1 4 4.65 3 1.11 HJ33-2 36.00 23.60 HJ33-3 25. 45 15.23 HJ34 HJ34-1 4 4.65 30.88 HJ34-2 36.00 23.69 HJ34-3 25. 45 14.92 HJ35 HJ35-1 4 4.65 32.42 HJ35-2 36.00 23.60 HJ35-3 25. 45 15.06 HJ36 HJ36-1 4 4.65 33.35 HJ36-2 36.00 23.69 HJ36-3 25. 45 14.92 HJ37 HJ37-1 4 4.65 31.62 HJ37-2 36.00 23.91 HJ37-3 25. 45 15.73 HJ38 HJ38-1 44.40 34.64 HJ38-2 35.75 23.77 HJ38-3 25.35 14.88 HJ39 HJ39-1 43.94 36.71 HJ39-2 35.29 23.28 HJ39-3 25.09 14.68 HJ40 HJ40-1 43.22 35.94 HJ40-2 34.57 22.79 HJ40-3 24.73 14.15 HJ41 HJ41-1 42.25 3 3.98 HJ41-2 33.60 2 2.24 HJ41-3 24. 25 1 4.46 HJ42 HJ42-1 41.04 25.66 HJ42-2 32.39 15.06 HJ42-3 23.6 4 13.35 HJ43 HJ43-1 37. 53 33.11 HJ43-2 2 8.88 13.83 HJ43-3 26. 7 1 14.05 HJ44 HJ44-1 36.10 22.19 HJ44-2 27. 45 12.00 HJ44-3 25. 7 5 13.07 HJ45 HJ45-1 34.33 20.47 HJ45-2 25.68 11.38 HJ45-3 24. 57 13.22 HJ46 HJ46-1 29.30 17.30 HJ46-2 30.98 13.75 HJ46-3 17.18 9.17 HJ47 HJ47-1 2 6.70 15.53 HJ47-2 27. 0 7 12.25 HJ47-3 1 6.47 9.31 HJ48 HJ48-1 23.55 14. 57 HJ48-2 22.35 1 0.43 HJ48-3 14.90 8.25 HJ49 HJ49-1 24.71 1 4.05 HJ49-2 23. 5 1 1 2.30 HJ50 HJ50-1 1 6.02 1 0.67 HJ50-2 14. 80 7.65 HJ5 7 HJ5 7-1 15.13 11.32 1.1.1.1.2. 吊装 工况分析 乐园区Ⅲ区 吊装工况（一） 乐园区Ⅲ区 吊装工况（ 二 ） 乐园区Ⅲ区 吊装工况（ 三 ） 乐园区Ⅲ区 吊装工况（ 四 ） 乐园区Ⅲ区 吊装工况（ 五 ） 第四章 安装 流程 第五章 地面拼装 及措施 第一节 拼装 概况 为减少散件吊装对履带吊的占用时间，减少安装时对构件的安装调整时间，同时提高构件的拼装精度，本工程拟定采用“桁架 分段 单元高空原位胎架安装工艺”进行 主桁架结构 安装，即将除HJ 51 的 主桁架 现场拼装成若干分段单元后，再进行吊装。HJ 51 以及 次桁架、桁架间联系杆件 采用 履带吊散件嵌补安装。 乐园区 III 区 屋盖结构需进行分段的桁架为HJ27 ～ HJ50 ， 其中HJ27 ～ HJ48 分为 三段，HJ49 ～ HJ50 分为 两段 ， 每 个 桁架分段单元均需进行现场地面拼装。 拼装 采用方法 及 典型拼装单元如下 所示 ： 序号 现场拼装方法及措施 1 拼装前，根据结构面各构件的 坐标 位置进行计算机实体模拟，建立拼装胎架三维模型，定好拼装单元一点坐标后，依次推算出其余各胎架支撑部位坐标，根据模型1：1放样设置仿形拼装胎架，采用平卧拼装方法。 2 结构面的拼装主要检查各构件的相对位置、杆件角度、接口尺寸和接缝、 坐标值 、测量控制点位置等关键控制指标是否符合设计，为安装提供准确的定位信息，确保安装精度。通过对构件的拼装，及时掌握构件的制作装配精度，保证现场安装精度，对某些超标项目进行调整，并分析产生原因，在以后的加工过程中及时加以控制。确定拼装准确无误后，对每个拼装节头处作好安装标记。 3 在安装胎架之前，必须用水准仪全面测量 拼装场地 基准面的标高，确定测量基准面，根据在工厂制作构件时的焊接工艺试验，预先留出各类收缩量，拼装完后进行检查，保证产品的使用精度，此外还需做好拼装场地硬化工作，避免外部环境对拼装结果产生不利影响。 4 根据屋盖 桁架 构件具体吊装分 段 对钢构件进行现场拼装。 根据结构线形设置胎架，并在地面放线 。采用 一 台 50 t汽车吊进行拼装。 在没有约束的条件下，检测构件分段间的端口情况，包括间隙、错位、坡口、相对空间距离与方位 。 在验收合格后，划出对合线、中心线、水平线等标志 ，然后开始拼装 。 典型 拼装单元 示意图 第二节 拼装 胎架 设计 本工程桁架杆件均为圆管，最大截面 尺寸 P7 00× 30 mm ，构件 散件制作运至现场， 单榀 桁架分为 2～3段 进行 现场拼装 后吊装，采用“卧拼”方式进行分段桁架地面拼装。 拼装最小 分段 单元约15 m×9. 1 m，最大分段单元约 42 m×9. 1 m 。根据桁架 分段单元的尺寸及结构特点，设置如下 通用 拼装 胎架 ， 进行桁架 分段单元地面拼装。 桁架 分段单元地面拼装胎架设置示意图 第三节 拼装 规划 桁架 结构地面 拼装 规划一 桁架 结构 地面 拼装规划二 桁架 结构地面 拼装 规划 三 桁架 结构地面 拼装 规划 四 桁架 结构地面 拼装 规划 五 第四节 典型分段 单元拼装流程 本工程乐园区3区 屋盖桁架 结构 均为 由 上下弦杆、直腹杆、斜腹杆组成的标准桁架 体系 ， 以下 以HJ28-2 为例 ，介绍本工程 乐园区 III 区 屋盖桁架分段单元拼装流程。 1 、 分段 桁架拼装 地面 测量放线 现场 分段 桁架单元 拼装前将拼装场地整平、硬化。根据 分段桁架 的平面投影，放样各 桁架 杆件边线位置。 2、 拼装 胎架搭设 根据平面投影设立 拼装支撑 胎架 ，相贯节点处采用工字钢 水平梁 作为支撑， 横梁 水平度应严格控制，其水平度不得大于1mm，措施使用前应提交验收合格方可使用。 各 拼装胎架间采用槽钢连接。 3 、 上下 弦杆安装就位 首先吊装 桁架 单元 上下弦杆 ，杆件安装定位时必须严格要求对接口方向，须 核定 平台上的中心线以及中心线水平度，超差必须进行调整，然后用马板与措施进行临时固定，防止弦杆转动偏向。 4 、直腹杆安装 上下 弦杆定位后，进行中间 直腹杆 定位嵌补，嵌补时应严格控制与弦杆的组装间隙和相对位置，定位组装后，即采用连接夹板将构件连接紧固。 5 、斜腹杆 嵌补 安装 最后进行 斜腹杆 定位嵌补，嵌补时应严格控制与弦杆的组装间隙和相对位置，定位组装后，即采用连接夹板将构件连接紧固 ，桁架单元 拼装完成。 6 、 焊接 、校正 桁架单元拼装完成后 进行单元整体 测量校正 ， 精度 满足要求后整体焊接 ， 焊接 完成 后 复测 桁架拼装精度 。 第六章 安装方法 及措施 吊点设置及 验算 桁架分段 单元 吊点 选择 对于每段桁架吊装单元，采用2个 吊点进行起吊。 除 特殊情况外， 吊点均设置在桁架结构的节点上，采用绑扎的方式固定吊索，吊索和桁架上弦之间垫护柔性材料以保护桁架结构构件表面。对于分段 单元端部悬挑 情况 ，在端部上下弦与腹杆间拉设临时加固杆件，防止悬挑部分吊装变形过大。 桁架分段 单元 吊装时吊点的具体选择及吊点做法如下所示： 典型分段 单元 1吊装 示意图 典型 分段单元 2吊装 示意图 桁架 分段单元吊装验算 本工程乐园区 Ⅲ区 屋盖桁架结构最大分段重量 35.92 t，为 HJ 40-1 ； 同时环桁架HJ51 在混凝土 预留外排柱柱顶部分分段 单元 为 两端 悬挑 。 以上两个吊装单元为吊装 施工最不利 工况，方案以下以上述两个 吊装 单元为例，进行 桁架 分段单元吊装验算。 1.1.1.1.4.1. 典型分段 单元一吊装验算 桁架吊装 计算模型 吊装 施工 位移 云图 吊装 施工应力云图 1.1.1.1.4.2. 典型 分段单元二吊装验算 桁架吊装 计算模型 吊装 施工 位移 云图 吊装 施工应力云图 1.1.1.1.4.3. 分析及 结论 典型 分段 单元一 吊装施工中， 构件位移最大 值为 4.3 mm， 应力 最大值 -31.6 MPa。吊装 过程 中构件 应力水平 远 低 于Q345 钢强度 设计 限制 ，构件仍处于弹性变形范围内， 吊装 施工 中 未出现构件破坏，吊装变形值满足现场 安装 精度要求。 典型 分段 单元二 吊装施工中， 因 构件悬挑长度较大， 构件位移最大 值 达到 12.5mm， 应力 最大值54.3MPa。吊装 过程 中构件 应力水平 远 低 于Q345 钢强度 设计 限制 ，构件 同样 处于弹性变形范围内， 吊装 施工 中 未出现构件破坏，吊装变形 量在构件 就位时可以自动回复，满足现场 安装 精度要求。 综上 分析， 桁架 分段单元吊装施工安全、可行。 支撑胎架 设计 临时 连接 措施 及校正措施 安装分区 乐园区Ⅲ区 施工区域划分示意图 局部 及整体焊接顺序 局部 及整体 焊接 顺序示意图 预起拱 措施 安防 整体布置 整体 安防措施 布置 示意图 局部 安防措施布置示意图
