钢结构测量投标方案.docx

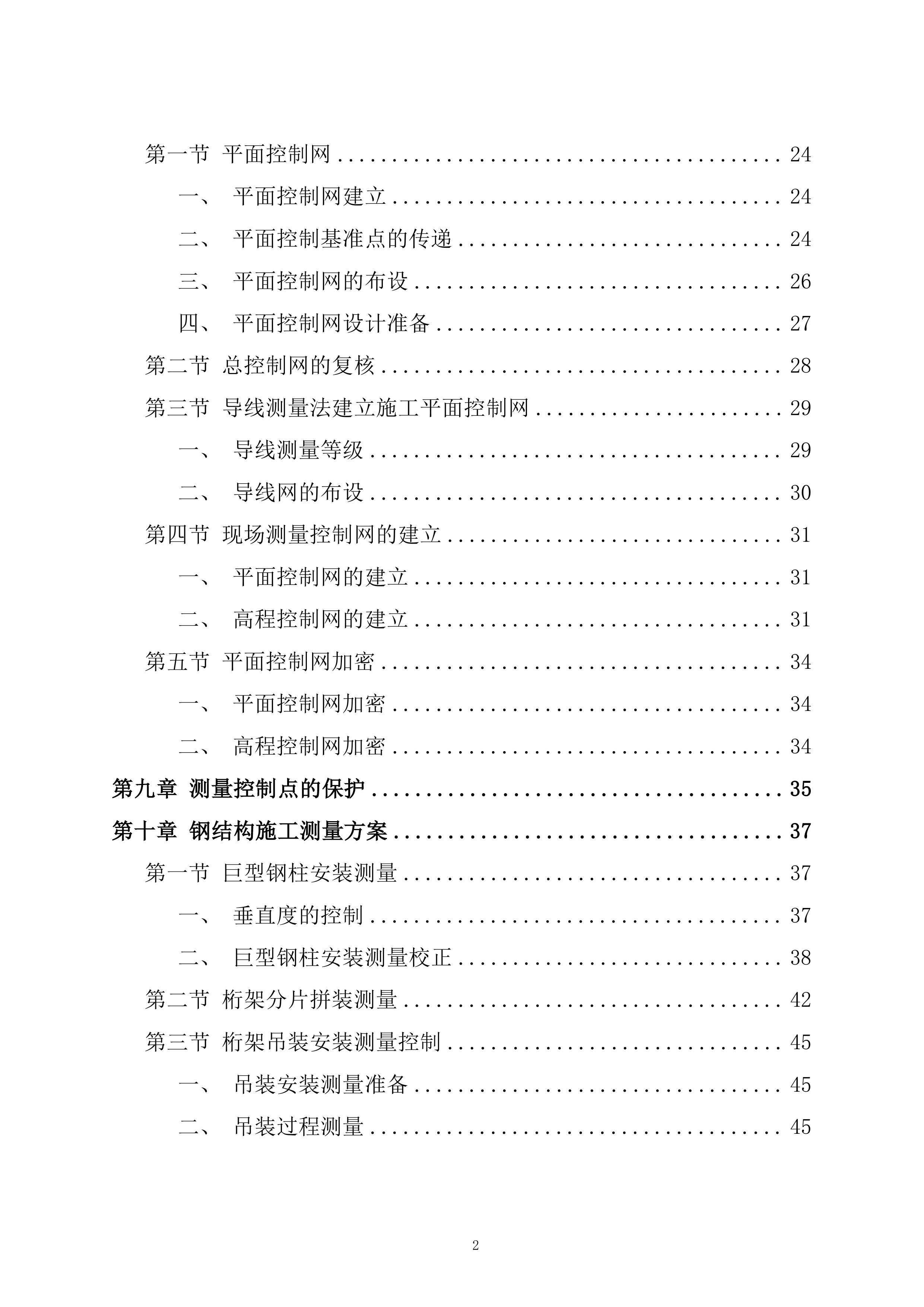

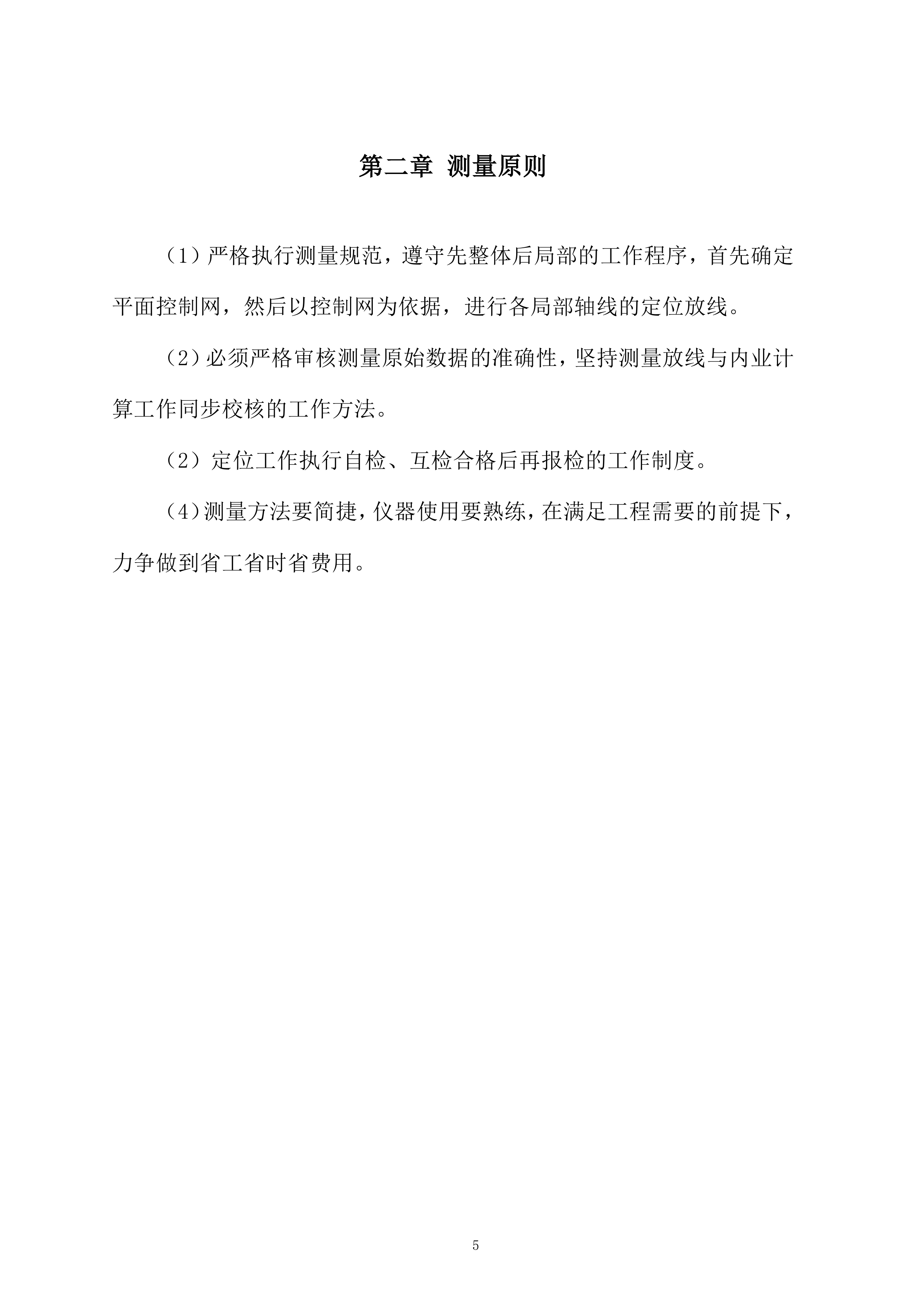

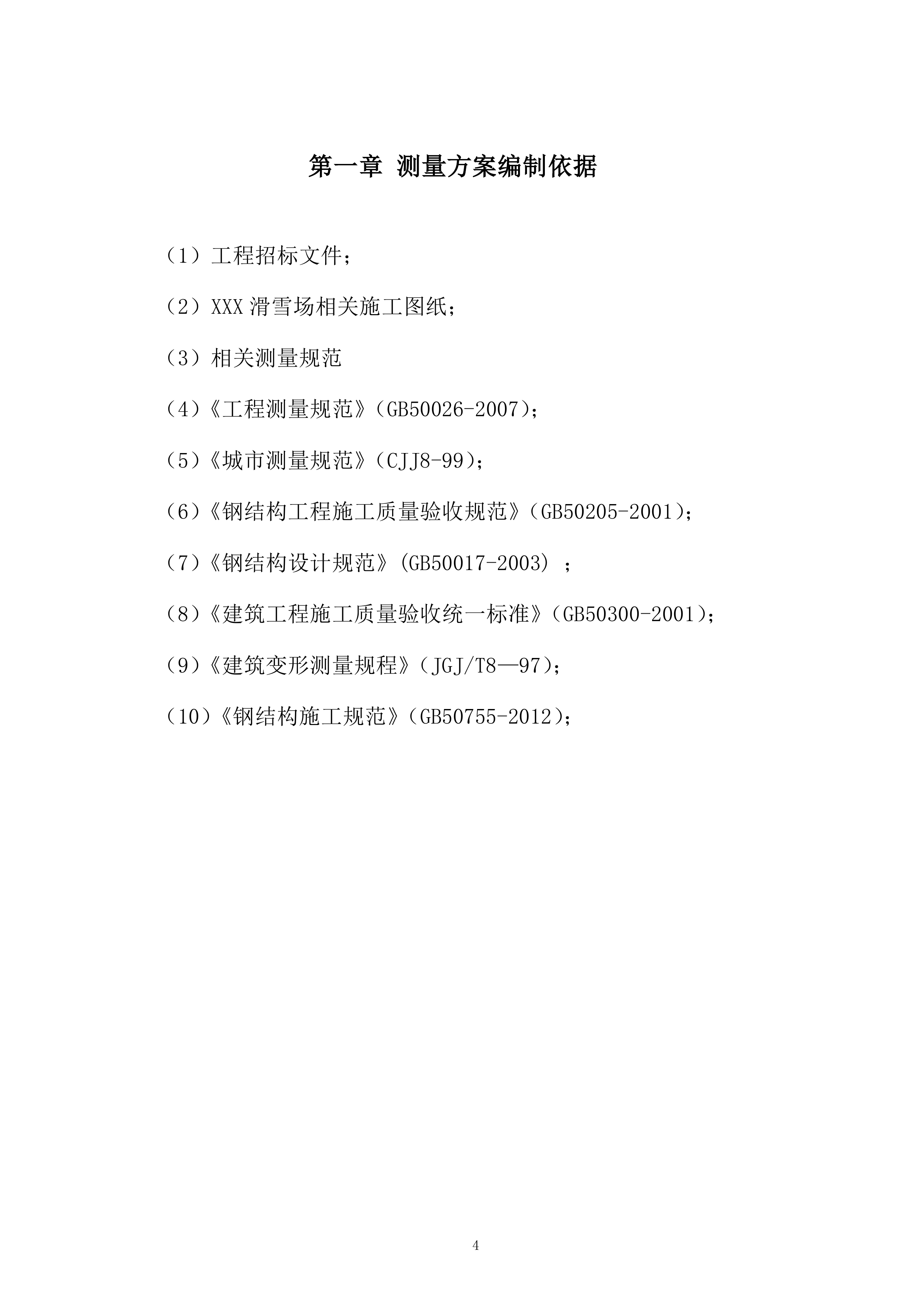

钢结构测量 投标 方案 目录 第一章 测量方案编制依据 4 第二章 测量原则 5 第三章 工程测量概况 6 第四章 测量总体思路 9 第五章 测量内容 10 第六章 测量准备工作 17 第一节 测量人员配备 17 第二节 测量仪器配备 18 一、 主要测量器材的选用 18 二、 测量仪器的精度要求 19 第三节 技术准备工作 20 第四节 测量施工其他准备工作 21 一、 与土建施工坐标系交接 21 二、 熟悉测量资料 21 三、 测量方案拟定 21 四、 测量器具的检定 22 五、 测量仪器的检校 22 第七章 钢结构测控重难点分析 23 第一节 钢结构施工控制网的布设 23 第二节 钢结构空间三维坐标定位控制 23 第三节 钢结构安装误差消除 23 第八章 测量三维控制网建立 24 第一节 平面控制网 24 一、 平面控制网建立 24 二、 平面控制基准点的传递 24 三、 平面控制网的布设 26 四、 平面控制网设计准备 27 第二节 总控制网的复核 28 第三节 导线测量法建立施工平面控制网 29 一、 导线测量等级 29 二、 导线网的布设 30 第四节 现场测量控制网的建立 31 一、 平面控制网的建立 31 二、 高程控制网的建立 31 第五节 平面控制网加密 34 一、 平面控制网加密 34 二、 高程控制网加密 34 第九章 测量控制点的保护 35 第十章 钢结构施工测量方案 37 第一节 巨型钢柱安装测量 37 一、 垂直度的控制 37 二、 巨型钢柱安装测量校正 38 第二节 桁架分片拼装测量 42 第三节 桁架吊装安装测量控制 45 一、 吊装安装测量准备 45 二、 吊装过程测量 45 第十一章 钢结构测量质量控制及精度保证措施 48 第一节 测量精度控制标准 48 一、 平面控制施测方法及限差要求 48 二、 高程加密控制方法及限差要求 48 第二节 吊装装测量误差分析 50 一、 测量本身的误差 50 二、 变形误差 50 三、 焊接变形 50 四、 日照温差 50 第三节 测量精度保证措施 51 测量方案编制依据 （1）工程招标文件； （2） XXX 滑雪场相关施工图纸； （3）相关测量规范 （4）《工程测量规范》（GB50026-2007）； （5）《城市测量规范》（CJJ8-99）； （6）《钢结构工程施工质量验收规范》（GB50205-2001）； （7）《钢结构设计规范》(GB50017-2003) ； （8）《建筑工程施工质量验收统一标准》（GB50300-2001）； （9）《建筑变形测量规程》（JGJ/T8—97）； （10）《钢结构施工规范》（GB50755-2012）； 测量原则 （1）严格执行测量规范，遵守先整体后局部的工作程序，首先确定平面控制网，然后以控制网为依据，进行各局部轴线的定位放线。 （2）必须严格审核测量原始数据的准确性，坚持测量放线与内业计算工作同步校核的工作方法。 （2）定位工作执行自检、互检合格后再报检的工作制度。 （4）测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。 工程测量概况 XXXX 滑雪场乐园区钢结构施工分区主要分为中部竖向桁架及巨型钢柱为施工A，滑道屋盖桁架为施工B，乐园屋盖桁架为施工C。其桁架拼装、巨型钢柱及桁架安装过程的测量定位为钢结构测量主要内容。 本工程平面尺寸大，空间形状复杂，杆件数量多，大跨度是本工程的特点，最大跨度约110米。 测量工作的重点在于多级转换坐标网的建立，钢柱安装位置精确控制、各焊接节点及桁架杆件节点的控制、桁架自身尺寸测量控制、桁架体系空间精度控制，桁架多为管状杆件，管状的高空对接对测量的精度要求非常高，测量工作人员需了解现场，掌握现场施工顺序，熟悉施工图纸，提前编写相关的专项测量方案。 整个工程的测量工作选用数名具有丰富施工经验的测量人员，采用多个设立于施工场地外受影响较小、相对稳定区域内的原始点；并用高精度全站仪及高精度水准仪建立平面控制网和高程控制网，经纬仪和水准仪进行钢柱安装测量控制，全站仪进行桁架架焊接节点的空间三维定位测量。 乐园区钢结构概况图 乐园区钢结构标高概况图 测量总体思路 钢结构施工测量主要为平面测量、标高控制两部分。测量应遵循“由整体到局部”的原则，其总体思路为： 序号 思路内容 1 平面控制网的测放 根据现场通视条件，利用土建提供的测量控制点，先测设主控轴线，在此基础上根据结构安装过程中测量需要进行测控的部位及建筑轴线进一步加密，并确保主要测站点形成闭合导线，相互通视，以便进行坐标联测复核。 2 高程控制网的引导 整体大范围内高程的引导采用全站仪进行统一控制，局部较小范围内的标高控制、引导在作业环境允许的情况下优先使用水准仪进行测量控制。 测量内容 本工程结构体系繁多，且施工面积大，施工穿插作业多，且场地内部环境复杂，是本工程测量的环境特点。同时由于本工程的各部分结构体系的施工精度直接影响下道工序的安装误差精度，因此必须从工厂加工制作至现场拼装安装制定严格的测量方案，采用科学的测量仪器及测量手段进行各道施工精度的控制。另外由于本工程的钢结构桁架跨度大、结构的施工面积大且安装精度要求高的特点及现场施工安装过程中不同结构体系的温差效应导致的热胀冷缩差异，所以本工程所涉及的测量内容繁多，技术要求很高。 具体测量的基本内容有： （1）二级控制网建立 根据总包提供的基准点和测量的坐标，以及施工现场平面图和广州市一级控制点的标高和坐标，在建筑结构周围引二级测量控制点，相邻两二级控制点间距约50米，建立二级控制网，作为外控法测控钢结构控制点和建立三级控制网的控制点。 二级控制网示意图 （2）三级控制网加密 根据二级控制网在建筑结构内部布设三级控制网点，布置三级控制点原则为相邻两测控点之间间距约为40米，用于钢结构内控法测控钢结构安装、楼层胎架拼装等测量。 三级控制网示意图 （3）现场桁架拼装测量 为更好地控制桁架拼装精度，根据第一步轴线放样先对桁架上弦、下弦等主要桁架构件节点进行定位，然后再进行桁架腹杆的焊接拼装。 将上弦、下弦构件吊装至就位胎架，测量用配套棱镜放于上弦、下弦节点顶部，施工测量过程中，确保其上平面几何中心垂直方向通过节点中心。如此测量所得数据在平面位置上可按设计精度较好地控制桁架节点。 现场桁架拼装测量示意图 （4）巨型钢柱安装测量 巨型钢柱安装测量示意图 （5）桁架安装测量 桁架安装测量示意图 （6）柱脚安装测量 柱脚安装测量控制示意图 （7）双向管桁架安装测量 双向管桁架安装测量控制示意图 为了提高测量精度，首先应合理设置测量基准网，它包括乐园区外和乐园区内两部分，平面和高程相结合，并组成一个系统，定期复测，校核合格后方可使用；选择适用的高精度测量仪器(全站仪、激光准直仪和水准仪等)；采用合理的测量工艺和手段，提高数值传递的精度；在保证良好通视条件下，合理布置构件上的测点及提高测点的设置精度；在测量基准网的建立和基准网竖向传递时，用GPS 全球定位系统进行复核；组建高素质的测量专业队伍，保证各项措施的高效地执行。 测量准备工作 测量人员配备 为保证本工程测量工作顺利进行，确保钢结构安装的进度和质量要求，我们将对本工程选派一名测量工程师作为测量总负责，主持工程钢结构安装总体测量工作，其余选派持证测量员及测量工人进行具体测量作业。 根据工程施工过程中作业范围广，安装及拼装时测量控制点多的特点，高峰时期施工现场会出现多处拼装场地同时进行桁架分片现场拼装，各区域至少安排2~3 名测量员进行拼装测量控制，保证现场拼装精度，为确保工程施工过程中测量工作顺利及时的完成，拟安排测量人员如下： 人员 职能要求 测量工程师 要求经验丰富，参加过多项大型项目施工测量，主管工程首级平面控制网布设，整体把握测量工作开展。 测量工长 负责现场测量的全面工作，检查核对测量的准确性。 测量员 要求专业知识和操作能力强，负责施工全过程的测量工作。 放线工 要求责任心强，实际操作能力强，负责施工全程的放线工作。 测量仪器配备 主要测量器材的选用 序号 器材名称 规格型号 器材图示 数量 主要用途 1 全站仪 SET1130R3 6台 放样、坐标测量、位移监测 4 激光经纬仪 LT202C 2台 垂直度测控 5 水准仪 索佳C32-Ⅱ 4台 标高测量 6 塔尺 （配尺垫） 5m 8把 标高测量 7 钢卷尺 50m 5把 距离测量 测量仪器的精度要求 测量仪器 全站仪（TCA2003） 全站仪(TCR402) 经纬仪 (J2-JDE) 水准仪 (DSC432) 塔尺 （5m） 精度要求 0.5″±1mm±1ppm ±2″，± （2mm+2ppm.D） ±2″ ±1mm 0.001m 技术准备工作 序号 技术准备 1 对进场的测量仪器，在使用前进行计量检定，确保器具在受控状态下使用。 2 向监理提供所用测量仪器的计量检定证书。 3 对业主总包提供的测量依据进行校算。 4 对业主总包提供的起始桩点(红线桩、水准点高程)进行校测。 5 根据工程测量规范、钢结构施工验收规范，整理施工图纸、钢结构深化设计图等资料，熟悉图纸了解建筑定位及建筑放线的相关要求，校核图纸中相关数据，掌握测量定位所需相关数据。 6 明确测量班组职责；由测量负责人对测量员进行技术交底。 7 由测量工程师组织，所有测量人员参加，根据现场测量作业条件，讨论拟定初步的测量方案，指导测量工作按计划实施。 测量施工其他准备工作 与土建施工坐标系交接 钢结构安装在土建施工满足预埋件安装条件后进行，整个钢结构体系通过预埋件与土建结构形成统一整体。在钢结构安装前期测量准备时，确立与土建施工统一的参考坐标系至关重要。 在进行测量施工前，需同土建施工测量组进行坐标点的交接，内容包括现场坐标点位的指定（至少2个），坐标点坐标及标高参照的记录，并对给定坐标点位进行复核测量，在允许误差范围之内后形成书面交接资料。如在原始控制点交接过程中不能达成一致坐标系复核结果，可采用GPS 定位进行原始点位坐标值复核。 熟悉测量资料 测量人员和设备进场后，在工程技术负责人的领导下，根据施工组织设计，测量工程师首先组织测量人员详细了熟读施工图纸，详细了解工程各部位的结构分布情况，准备测量放样数据，以采取相应的测量控制手段和方法。 测量方案拟定 在进行本工程测量前，由测量工程师组织、所有测量人员参与，经过讨论拟定初步测量方案，方案应充分考虑现场测量作业条件、明确班组成员职能分工，从现场实际出发，针对现场的拼装、吊装编写相应的测量方案，从而指导工程具体测量工作的展开实施。 测量器具的检定 测量仪器、工具必须准备齐全。其中全站仪、经纬仪、水准仪及钢卷尺等仪器、工具必须送甲方指定的专业检测单位检测，检测过的仪器、工具必须保证在符合使用的有效期内，测量仪器的精度必须符合精度要求，并保留相应的检验合格证备查。 测量仪器的检校 所有进入施工现场的测量仪器均要进行计量检定，不得使用未经检定或已超过检定周期的测量仪器，并每月对仪器进行一次自检，确保其始终处于受控状态。 钢结构测控重难点分析 针对钢结构的分布特征和钢结构安装施工工艺要求，钢结构施工测量存在以下重难点： 钢结构施工控制网的布设 钢结构施工控制网是整个测量工作得以开展的基础。本工程施工范围广，施工测量控制区域大。施工控制网布设的好坏、合理与否，直接关系到整个测量施工的成败。 钢结构空间三维坐标定位控制 由于本工程钢结构在设计上，型式独特，结构跨度大，特别是桁架整体安装校正精度要求非常高，如何按照设计的要求将构件定位至设计位置，是施工测量难点，更是重点解决的问题。 钢结构安装误差消除 如何消除构件在吊装过程中因自重产生的变形、因温差造成的缩胀变形、因焊接产生收缩变形等造成的误差累积，也是钢结构施工测量需重点考虑的问题。 测量三维控制网建立 平面控制网 平面控制网建立 场地平面控制网应根据设计定位原则，建筑物形状和轴线尺寸，以及施工方案，现场情况等进行全面考虑后确定，其布网原则为： （1）控制网中应包括作为场地定位依据的起始点和起始边，建筑物主点和主轴线。 （2）要在便于施测、使用(平面定位及竖直控制)和长期保留的原则下，尽量组成四周平行于建筑物的闭合图形，以便闭合校核。 （3）控制线的间距以 30m～50m 为宜，控制点之间应通视、易量，其顶面标高应略低于场地设计标高、桩底低于冰冻层，以便长期保留。 平面控制基准点的传递 乐园区钢结构桁架最大标高为74.07m（桁架HQHJ27处），钢结构施工面积大，施工测量精度受结构风振、日照的影响大，平面控制网的布设需考虑平面测量控制基准点的竖向传递转换，保证控制测量的精度。平面控制基准点的竖向传递仪器拟采用瑞士产徕卡ZL 型(精度：1/20万)高精度激光准直仪，该仪器在200m 接收到的光斑直径≤8mm，受大气折射率变化的影响小，夜间作业时效果更好。在传递时，利用制作的激光捕捉辅助工具，可以提高点位捕捉的精度，减少分阶段引测误差积累。 平面控制点接收流程 透明塑料薄片，中间空洞便于点位标示。雕刻环形刻度。 第一次接收激光点。 蒙上薄片使环形刻度与光斑吻合。 通过塑料薄片中间空洞捕捉第一个激光点在激光接收靶上。 分别旋转激光准直仪在90°、180°、270°，用上述同样的方法捕捉到另外三个激光点。 取四次激光点的几何中心即为本次投测的真正点位位置。 平面控制网的布设 本工程平面控制网分二级布设：首级控制网为四边形边角网，四边形的对角线为长轴和短轴；二级控制网为主轴线控制网。 （1）控制网分级 控制网分级的技术标准见下表。 序号 控制网分级 布网形式 测量等级 主要作用 1 首级控制网 四边形边角网 四等 总体控制，布设二级网 2 二级控制网 环线和射线网 一级 轴线定位，施工放样 （2）精度要求 本工程首级控制网依据土建交付的基准点用徕卡全站仪引测，引测时要达到《工程测量规范》GB50026-2007 的相应精度等级要求，具体如下表所示。 四边形边角网水平角技术要求 序号 仪器 测回数 半测回归零差 2倍照准差 同一方向值各较差 1 2″全站仪 6 ±8″ ±13″ ±9″ 轴线控制网技术参数 序号 等级 平均边长（m） 测角中误差（″） 边长相对中误差 1 一级 100-300 ±5″ ≤1/30000 平面控制网设计准备 测量工程师、测量人员熟悉所有的设计图纸和设计资料，并在进行平面控制网设计工作之前，必须先了解建筑物的尺寸、工程结构内部特征和施工的要求，熟悉施工场地环境以及与相邻地物的相互关系等。 总控制网的复核 根据总包提供的基准点和测量的坐标，以及施工现场平面图和广州市一级控制点的标高和坐标，对现存的基准点进行复测，验证基准点数据资料的准确性。 复测过程必须是与总包、监理方共同进行，并报监理工程师验证。复测内容及要求如下： （1）平面基准点复测，按国家四等导线测量的要求实施，测算出精度误差。 （2）水准基点复测，按规范要求进行联测，精度达到国家四等水准要求。 导线测量法建立施工平面控制网 导线测量等级 导线测量分为两级，在面积较大建筑区，一级导线可作为首级控制，以二级导线加密，在面积较小建筑区以二级导线一次布设。本工程采用二级导线一次布设。 各级导线网的技术指标应符合下表的规定： 等级 边长（m） 平均边长（m） 测角中误差（″） 多边形闭合差（″） 多边形最 大周长（m） 边长丈量 相对误差 导线相对 闭合差 Ⅰ 100~300 200 ±4 ± 2400 1/40000 1/35000 Ⅱ 加密 100~300 200 ±10 ± 1200 1/20000 1/12000 独立 100~300 200 ±8 ± 1200 1/20000 1/13000 注：（1）n 为多边形中的内角个数或方位角条件中转折角个数； （2）环形相对闭合差fs/[s]是经角度调整以后算出的。 导线网的布设 建筑区导线网应按设计总平面图布设，布设的基本要求如下： （1）根据建筑物本身的重要性和生产系统性适当的选择导线的线路，各条导线应均匀分布于整个建筑区，每个环形控制面积应尽可能均匀。 （2）各条导线尽可能布成直伸导线，导线网就要构成互相联系的环形，构成严密平差图形。 （3）各级导线的总长和边长应符合有关规定。 现场测量控制网的建立 平面控制网的建立 首级控制网为土建单位布设施工控制网。钢结构二级测控网以土建施工提供的测控网为依据进行布设，导线设计等级为二级。 平面控制网布设原则：从整体到局部，先控制后碎步。 在控制点的选择上需注意： （1）各控制点需形成闭合回路，以便定期进行各控制点精确度的校核； （2）相邻控制点间尽量保持通视，以便支站，进行碎步测量； （3）所选测站点需固定、可靠。 按工程不同施工阶段，钢结构安装平面控制网布设需根据现场实际施工情况进行调整。 高程控制网的建立 根据土建施工单位外围原始布设施工标高测量控制网，钢结构施工前复测各标高控制基准点间相对高差和平面图形的高差闭合差，如误差符合要求，选定标高基准点作为钢结构施工的标高起算点，用水准仪往返观测4 个水准点到地下室内筒外墙面或钢柱翼缘外侧面作起始标高并画好油漆标记，要求中间无间隔阻挡。报请监理复核验证。引测点标高将作为钢结构部分的施工用基准点。为减少再次远距离标高引测误差，±0.0米层以上标高就采用地下室控制标高点作为基准点。 高程控制方法：钢尺竖向传递法。 ±0.0 米以上标高传递，主要是用钢尺沿结构外墙、边柱或电梯井筒等向上竖直量距。一般至少要由3～4 处同时向上引测，以便于相互校核和适应分段施工的需要。 （1）引测步骤如下： 1）先用水准仪根据固定水准点或±0.00 米水平线，在各向上引测处准确地测出相同的起始标高线（一般大多测＋1.00m 标高线）。 2） 从起始标高处，用50m 标准钢尺分四处垂直向上，用标准拉力量至+1m 处。相互检测四个标高引测点间的引测误差，如误差值在允许范围内，将闭合差及时调正并用白色油漆作好标高三角标记。各层的标高线均由起始标高线向上直接量取。 3） 将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在5mm 以内，在各层抄平时，应后视两条水平线以作校核。 （2）为了提高精度，可采用以下几种办法测量： 1） 测设水平线时，采用直接调整水准仪的仪器高度，使后视的视线正对准水平线，前视时直接用红铅笔标出视线标点。这样能提高精度1-2mm。 2）测设标高或水平线时，尽量做到前后视距等长。 3）由±0.00 米水平线向上量距时，所用钢尺应经过计量检定，量高差时尺身应垂直并用标准拉力，同时要进行尺长和温度改正。 4）为防止标高偏差积累数使建筑物总高度偏差超限，要严格控制各层标高偏差，不得超限。均应以原始起点传距，尺身保持垂直，整尺传递，绝不能逐层传递，避免积累误差。 通过上述办法，层间标高测量偏差不应超过3mm，建筑全高（H）测量偏差不应超3H/1000，且不应大于30mm。施工过程中将应用全站仪对高程进行复测。 平面控制网加密 虽然控制网已布设完毕，但并不能保证每一控制点均可直接用于施工，可用的控制点也不能满足所有区域施工测量的需要，因此在现有控制网基础上进行适当加密，使之能直接用于施工测量。 平面控制网加密 在结构周边，布设若干个加密点组成控制网。点位位置可灵活布置，但要保证与外侧控制网通视，以便于联测。平面控制网加密点在业主或土建正式提供首级控制网点后开始布设，并确保在钢结构结构正式吊装前具备施工测量条件。 桁架安装的测量控制网根据主控制网在建筑物附近引测控制点，建立二级控制网，复测合格后在建筑物内加密布设三级平面控制网，作为桁架拼装单元拼装的测量点。在测量过程中，根据局部区域特殊结构特点，可进行适当调整，建立相应的区域性测量控制网，使其能满足施工需求。 平面加密网精度设计为一级导线。 高程控制网加密 为满足桁架安装用钢尺控制高度的需要，同时减少埋点工作量，高程控制网加密点不宜选择过多点位，高程控制精度为四等水准。 测量控制点的保护 加密控制网标示直接在硬化地面采用水泥钉进行标识，四周采用钢管进行保护，并做好警示标识。标识点坐标及高程定期进行复测，业主测量队及监理也应进行相应核验，以确保加密控制点数据的准确性。如下图所示： 水泥钉标识示意图 加密控制网标石无法直接在硬化地面采用水泥钉进行标识的，采用现浇砼预埋十字钢钉的方式，四周采用钢管进行保护，并做好警示标识。标识点坐标及高程定期进行复测，业主测量队及监理也应进行相应核验，以确保加密控制点数据的准确性。如下图所示： 现浇砼预埋十字钢钉标识示意图 钢结构施工测量方案 巨型钢柱安装测量 垂直度的控制 钢柱构件平面轴线及水准标高核验合格后，排尺放线构件吊装就位的基础上，用经纬仪检查钢柱垂直度的方法是用经纬仪后视构件脚下端的定位轴线，然后仰视构件中心线，互相垂直的两个方向的构件顶中心线投影均与定位轴线重合，或误差小于控制要求，认为合格。垂直度偏差在高强螺栓紧固、焊接前后都应严格控制。 垂偏的控制和调正 利用焊接收缩来调正构件垂偏是钢柱安装中经常使用的方法。安装时，钢柱构件就位，上节构件底中心线对准下节柱顶的中心线，而上节构件的中心线可以在未焊前向焊接收缩方向预偏一定值，通过焊接收缩，使构件达到预先控制的垂直精度。 控制构件底位移来调正钢柱的偏差 如果构件垂偏尺寸过大，个别情况可以利用调整该节构件底中心线的就位偏差，来调整构件的垂直精度，但这种位移偏差一般不得超过3毫米。 焊接与日照综合影响时，单节构件和中心构件可以不必预留收缩，应控制垂直偏差为主。 加强焊接工艺控制，采用对称焊等方法，可以克服中心构件与单构件的偏差，对于边缘的构件，应控制边构件上部建筑物中心的垂偏，可适当预留一定的焊缝收缩量。 巨型钢柱安装测量校正 （1）钢柱轴线测量点的选定 巨型钢柱测量控制点示意图 （2）柱顶轴线测量 根据场地的通视条件，架设全站仪于二级坐标控制点或测放的轴线控制点上，结合当日气象值设置好坐标参数及气象改正，输入仪器站点坐标值，转动仪器照准后视点，确定仪器测量方位角，开始钢柱柱顶轴线偏差测量。测量作业时，一名测量员操作仪器进行观测，一名测量员手持小棱镜，将棱镜放于钢柱柱顶事先选择好的坐标测量点上，棱镜头对准全站仪方向，并保持棱镜的水平气泡居中，全站仪目镜照准棱镜开始测量，记录下该点的观测坐标值，记录完毕转至下个点进行测量。 柱顶坐标测控示意图 固定托架 校正仪器 校正完成，移交焊接施工工序。 （3）柱顶安装标高复测 在一节钢柱顶端架设整体复核钢柱柱顶标高，通过相对标高控制，比对设计值，形成下节钢柱安装标高预控数据。对于标高超差的钢柱，可切割上节柱的衬垫板（3mm内）或加高垫板（5mm内）进行处理，如需更大的偏差调整将由制作厂直接调整钢柱制作长度。形成周期性误差消除机制。与桁架连接完成，整体复核顶坐标。 （4）焊后轴线及标高测量 钢柱全部焊接完毕，焊接完成后根据引测闭合后的楼层平面控制网，用全站仪测出本节钢柱的柱顶轴线及标高偏差值，将所有数据整理后报现场监理工程师审核，经监理工程师现场对钢柱柱顶轴线、标高偏差值 进行验收复测，验收合格后进入下一节钢柱的安装施工。 每节钢柱柱顶焊后轴线、标高偏差值做为下一节钢柱安装施工时的重要依据，下发至各个相关班组人员手中。钢柱校正时，应以此偏差值为依据对钢柱进行标高控制，钢柱垂直度、轴线进行校正施工。 桁架分片拼装测量 地面拼装控制 桁架地面拼装过程中，节点定位焊通常采用下列步骤： 初步定位 桁架分片地面拼装轴线放样 根据现场三级控制网坐标系将桁架节点坐标转换成地面拼装坐标，采用“地样法”在桁架安装场地上进行节点安装初步平面位置放样，根据桁架结构平面投影，在地面弹设标记线。初步放样轴线标记完成后，在各节点位置布设焊接拼装胎架，根据焊接节点标高选用不同规格的拼装胎架，并调节好拼装胎架高度，用三脚架固定好。 地面拼装过程测量控制 为更好地控制桁架拼装精度，根据第一步轴线放样先对桁架上弦、下弦等主要桁...
