钢结构施工工程投标方案.docx

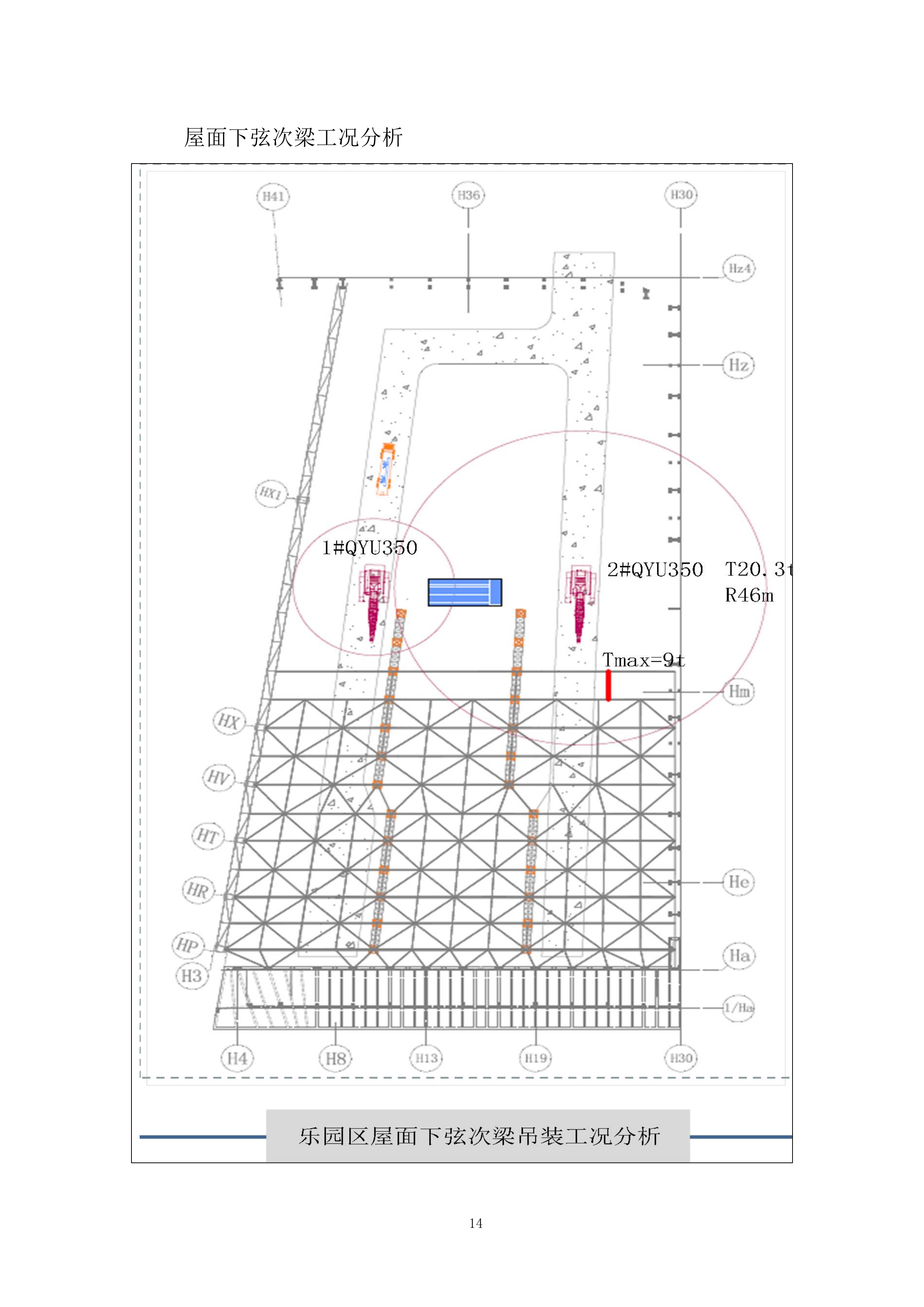

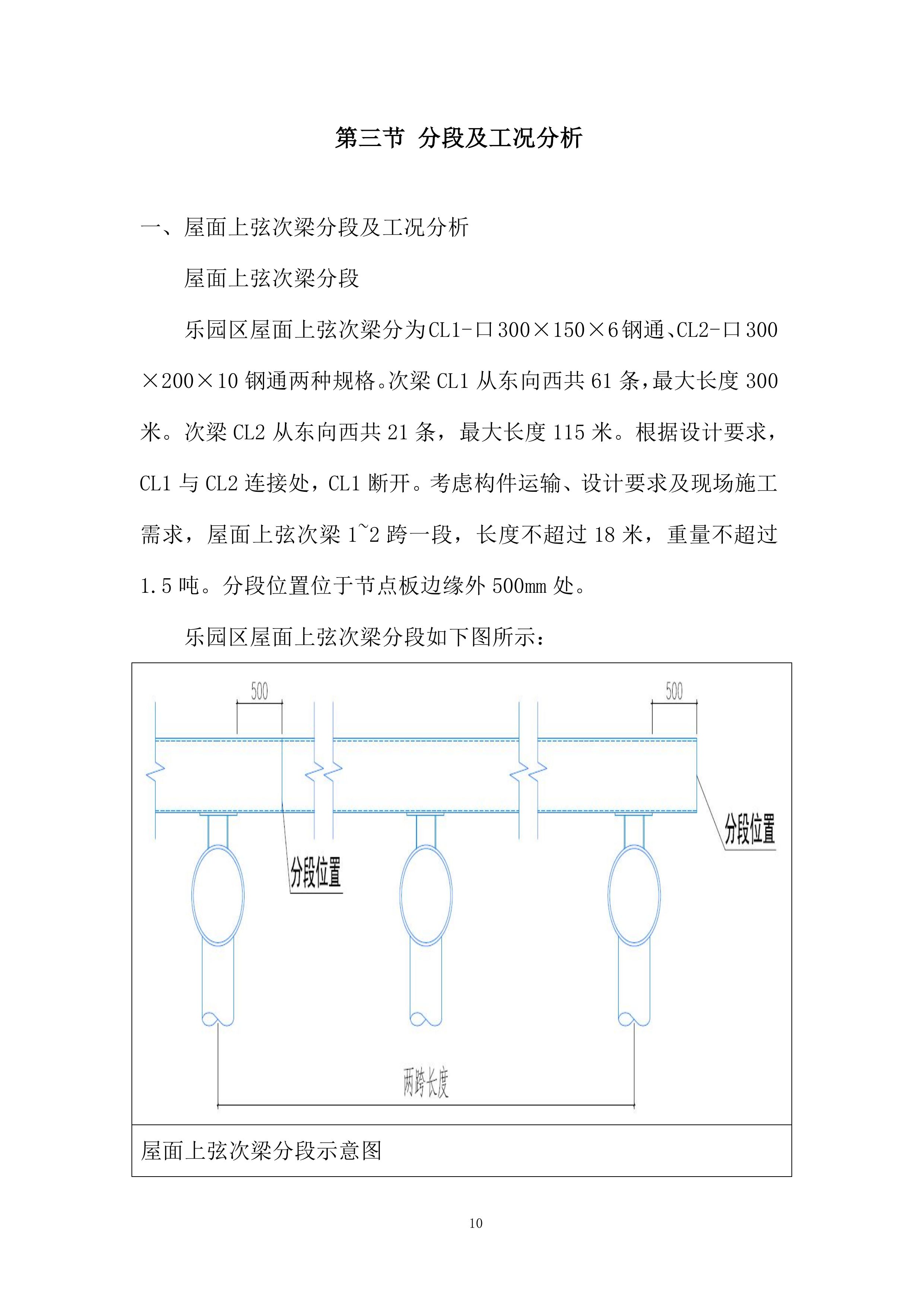

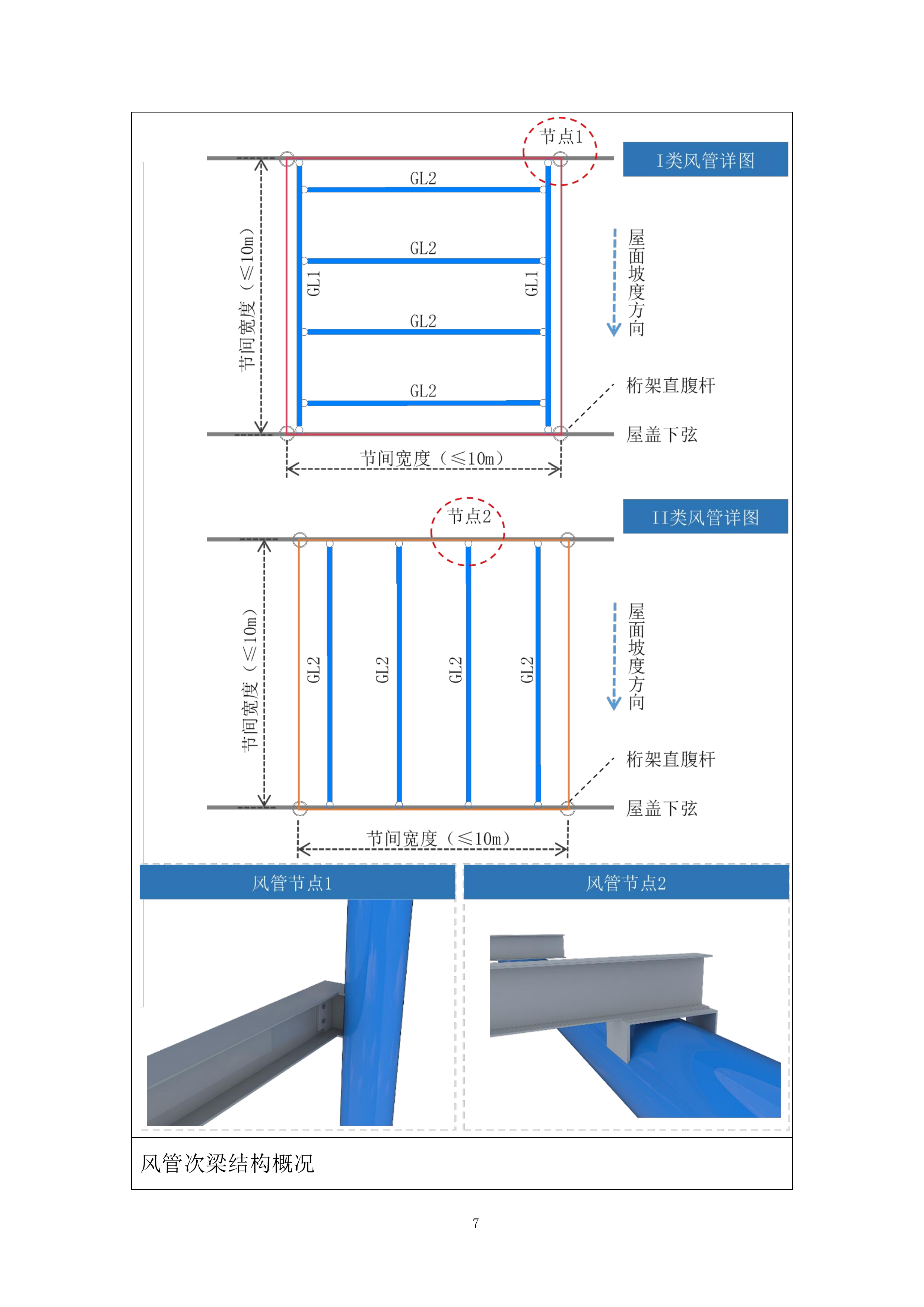

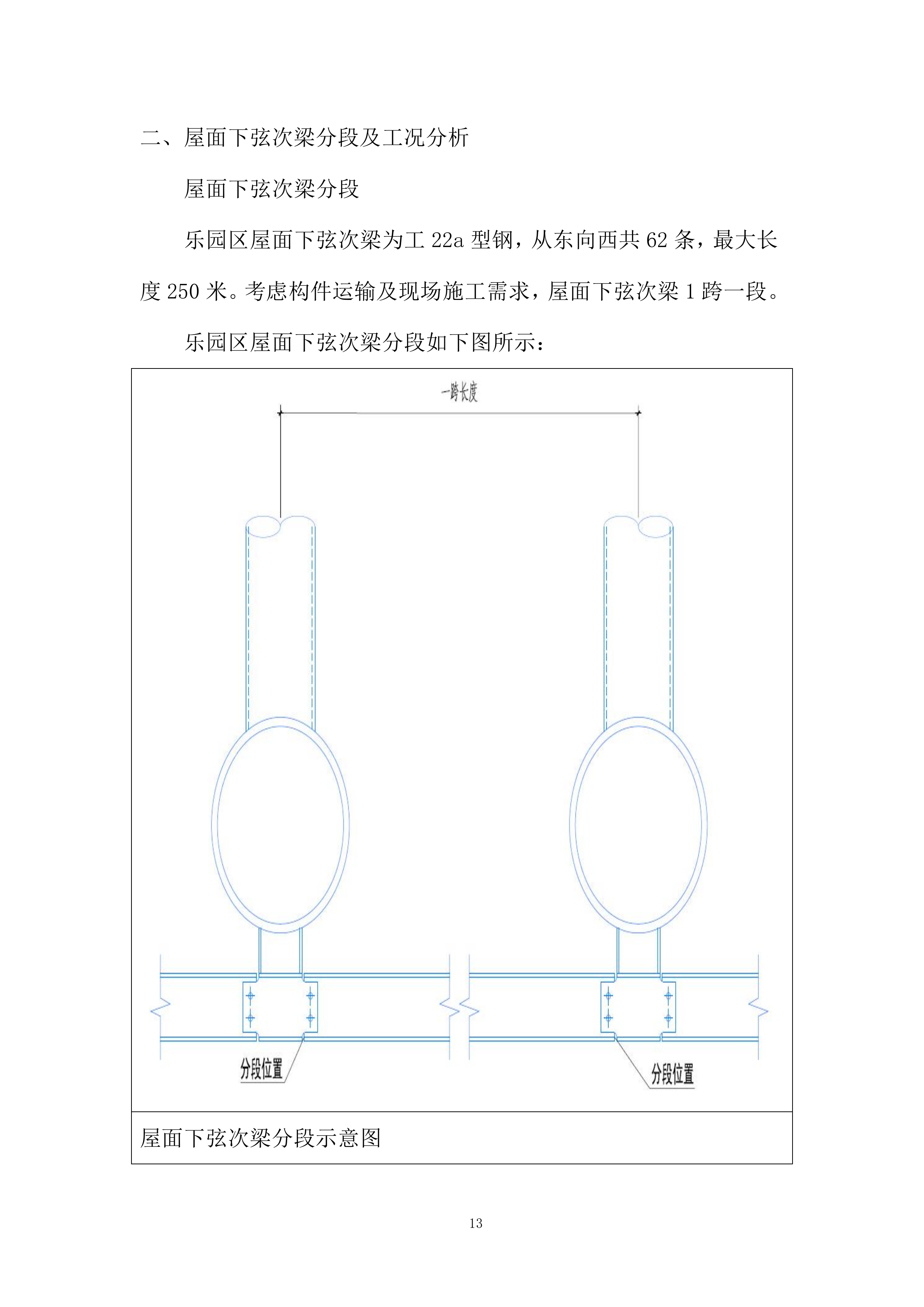

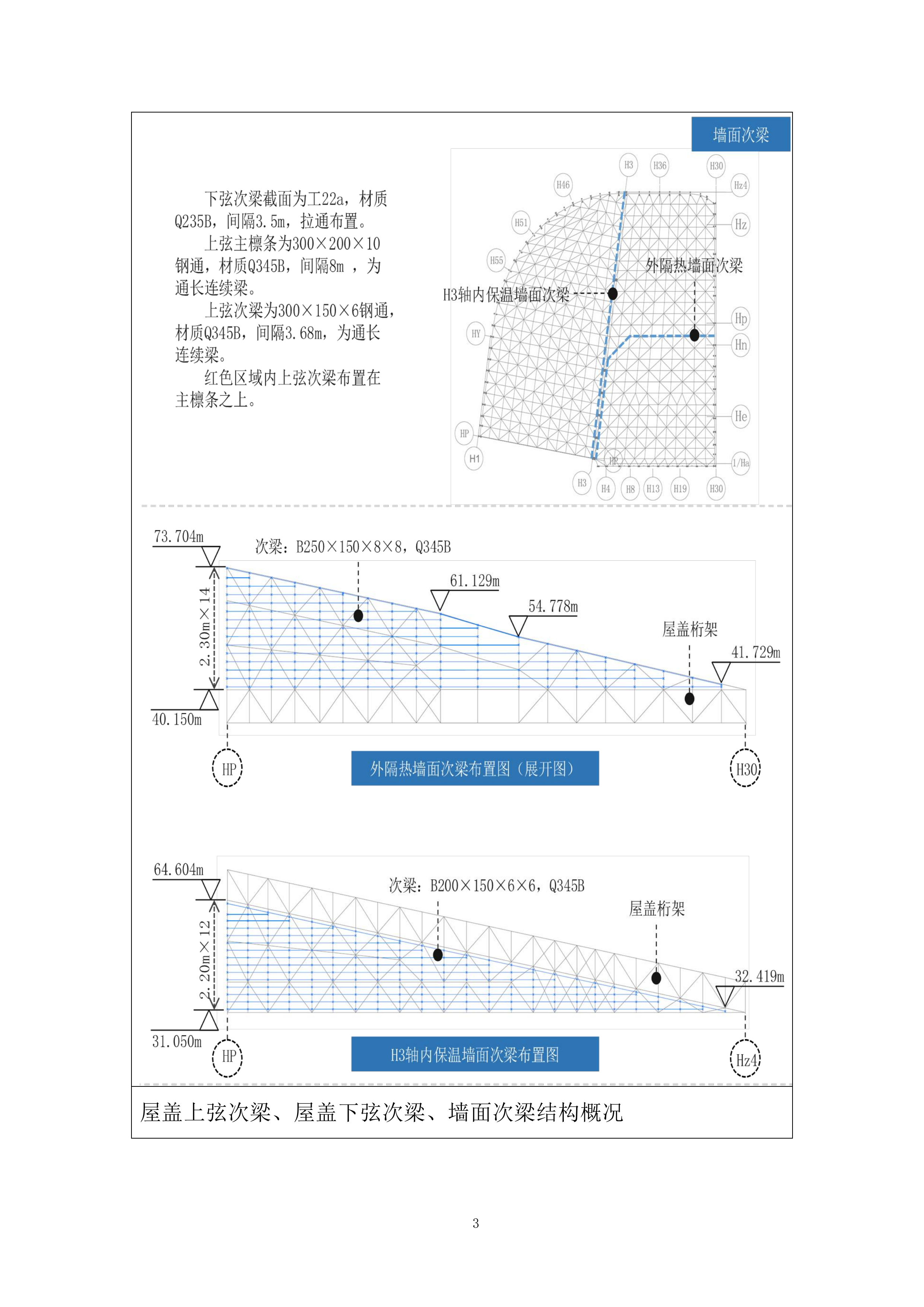

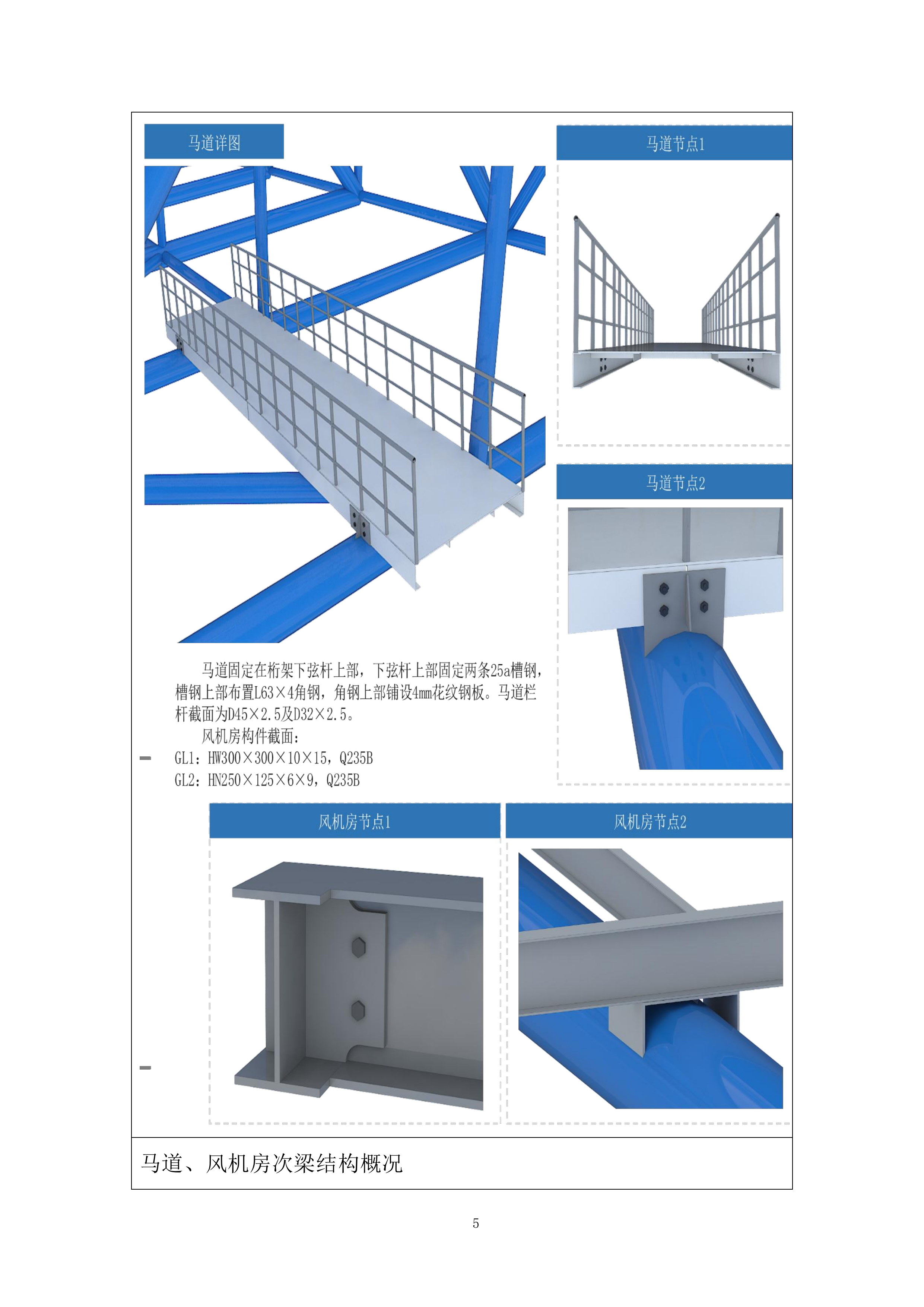

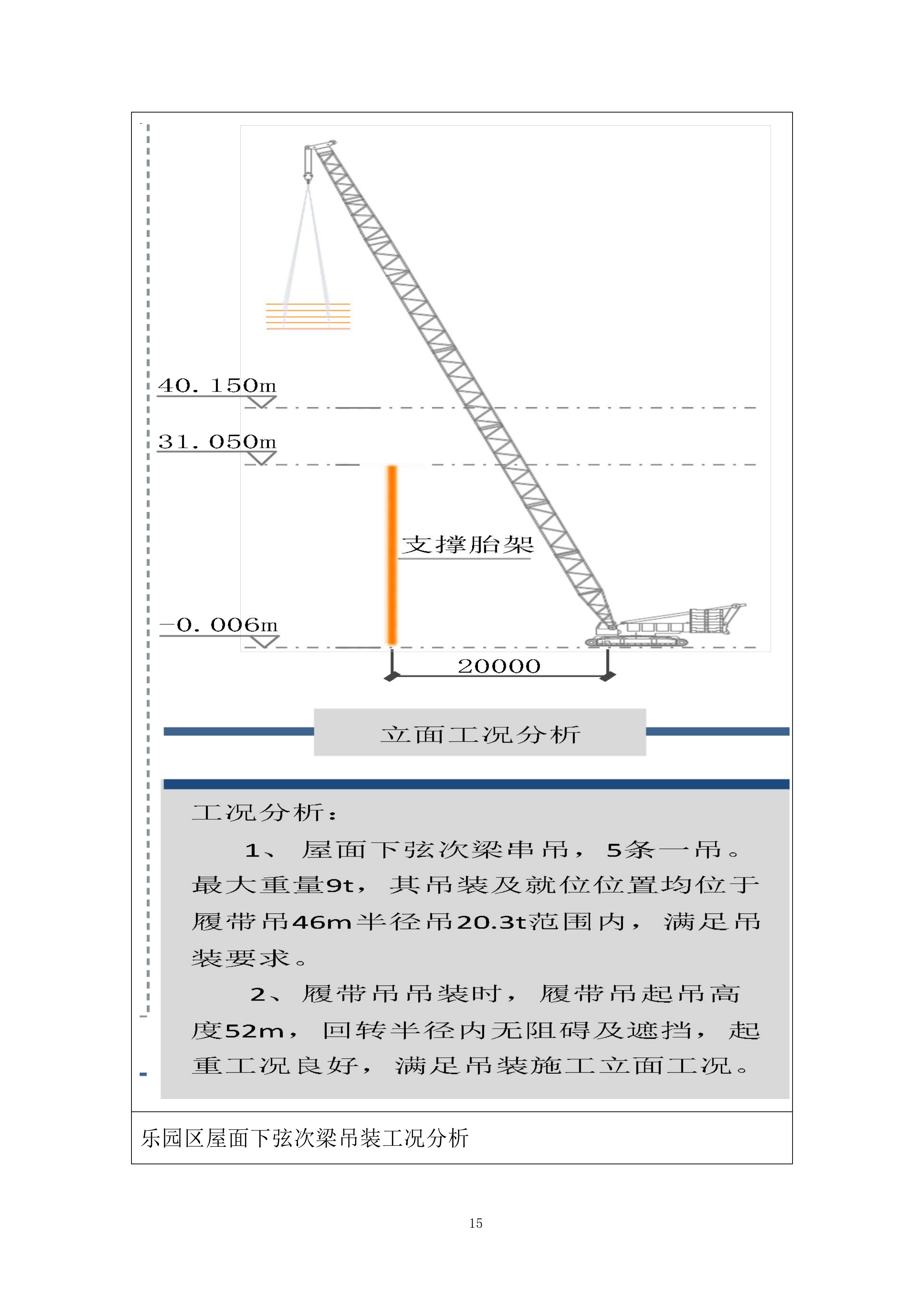

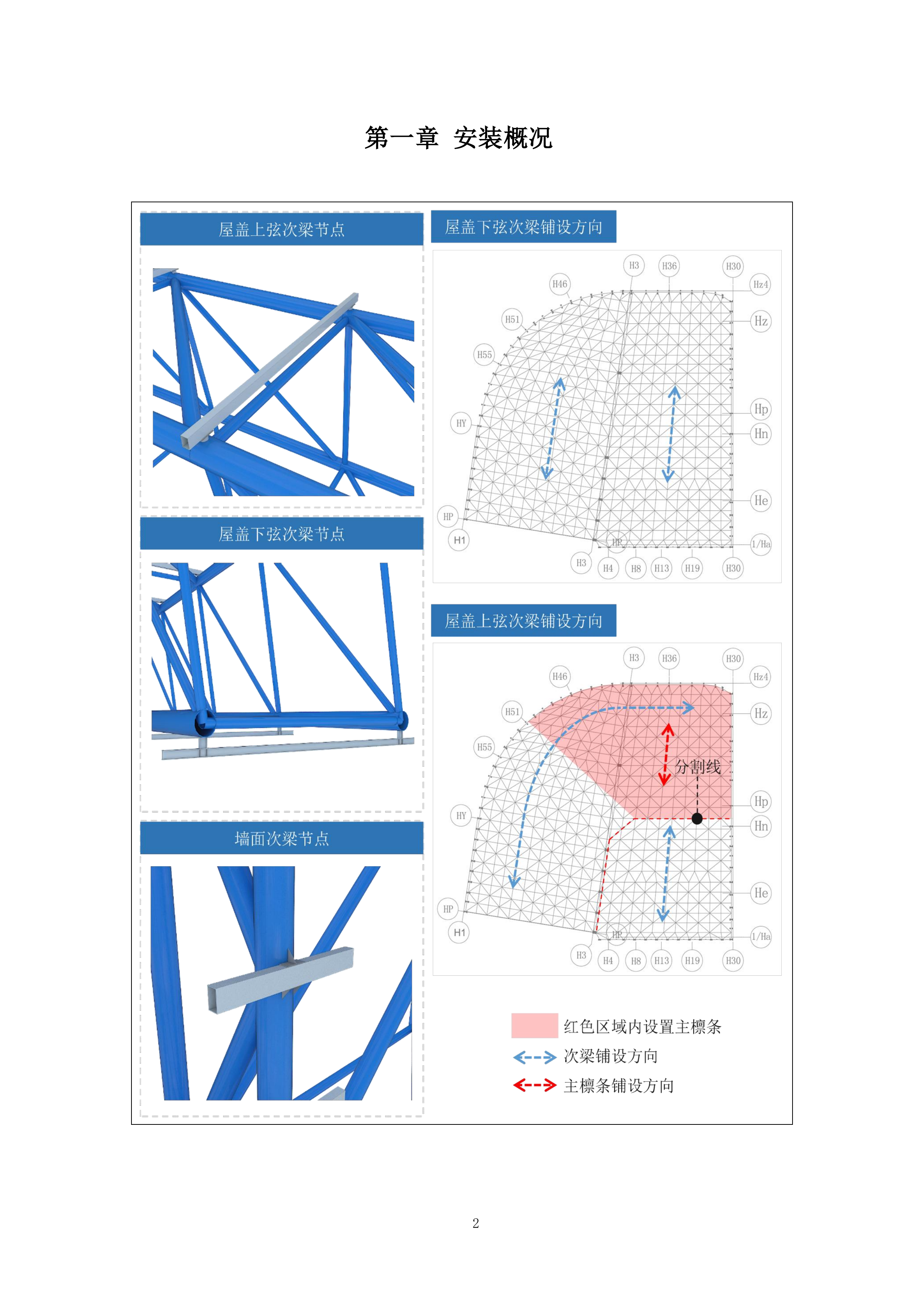

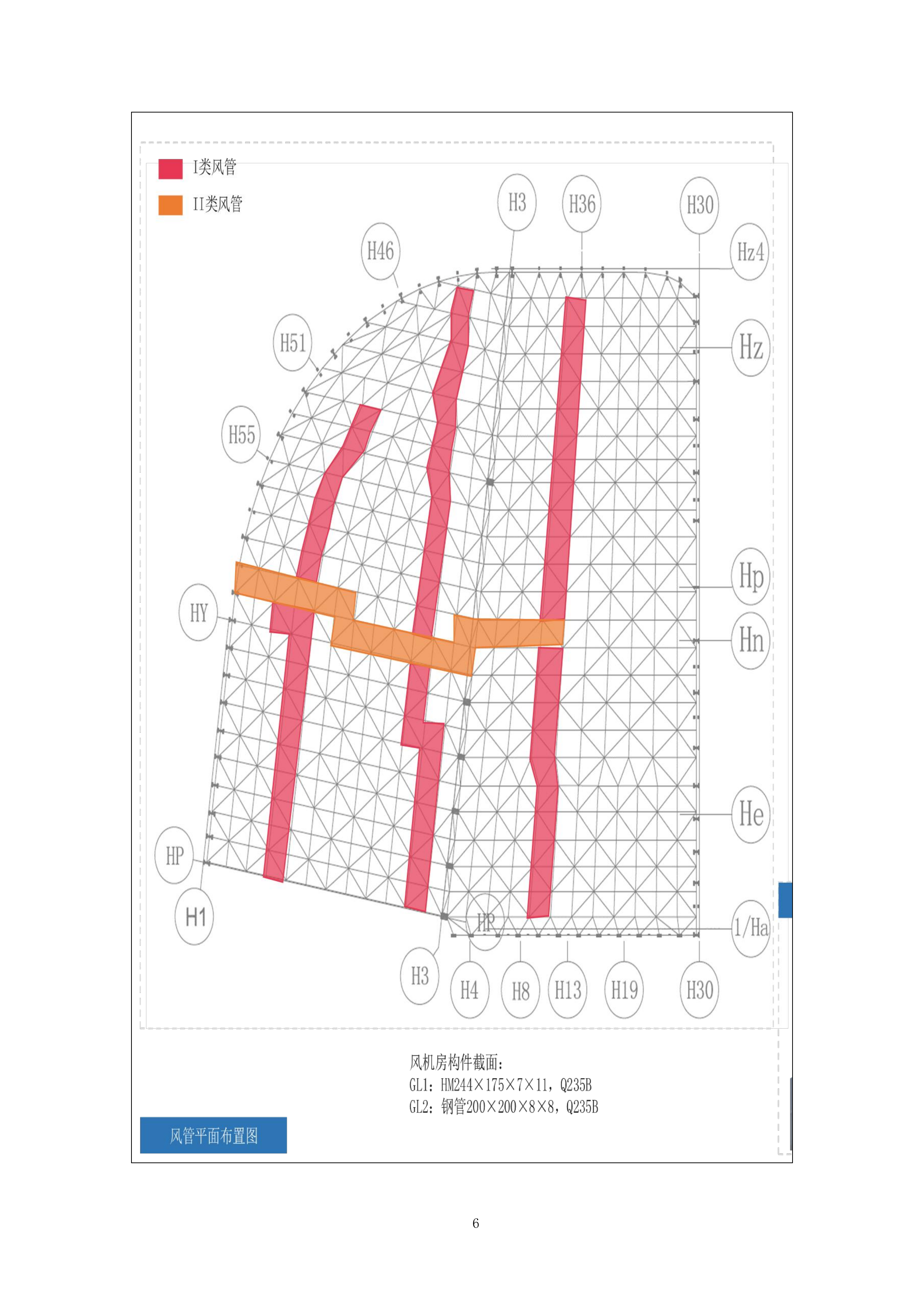

钢 结构施工 工程投标 方案 目录 第一章 安装概况 2 第二章 安装思路 8 第三章 构件分段及工况分析 9 第一节 分段原则 9 第二节 分段概述 9 第三节 分段及工况分析 10 一、 屋面上弦次梁分段及工况分析 10 二、 屋面下弦次梁分段及工况分析 13 三、 墙面次梁分段及工况分析 16 四、 风机房、风管次梁分段及工况分析 19 五、 马道次梁分段及工况分析 24 第四章 安装流程 27 第一节 墙面次梁安装流程 27 第二节 屋面下弦次梁安装流程 31 第三节 风机房、风管次梁安装流程 35 第四节 马道安装流程 39 第五节 屋面上弦次梁安装流程 43 第五章 安装方法及措施 47 安装概况 屋盖上弦次梁、屋盖下弦次梁、墙面次梁结构概况 马道、风机房次梁结构概况 风管次梁结构概况 安装思路 本工程乐园区次架构按照结构类型可分为5个安装分部，分别为屋面上弦次梁结构施工、屋面下弦次梁结构施工、墙面次梁结构施工、风机房及风管次梁结构施工、马道结构施工。 本工程次结构重量轻，且全部依附于主桁架结构上，故采用履带吊退吊的施工方法进行吊装，与各区主桁架结构同步施工。 构件分段及工况分析 分段原则 序号 内容 1 分段构件应便于运输，不超长。 2 分段对接位置处应便于搭设操作平台，满足焊接施工需求，方便高空焊接。 3 构件满足堆场的布置，方便起吊点布设。 分段概述 乐园区屋面上弦次梁、墙面次梁分段主要考虑构件运输及现场施工需求，按1~2跨一段，分段长度小于18米。屋面下弦次梁受安装条件限制，按1跨一段，分段长度小于10米。风机房次梁、风管次梁、马道结构按标准节分段，单节长度不大于10米。 分段及工况分析 屋面上弦次梁分段及工况分析 屋面上弦次梁分段 乐园区屋面上弦次梁分为CL1-口300×150×6钢通、CL2-口300×200×10钢通两种规格。次梁CL1从东向西共61条，最大长度300米。次梁CL2从东向西共21条，最大长度115米。根据设计要求，CL1与CL2连接处，CL1断开。考虑构件运输、设计要求及现场施工需求，屋面上弦次梁1~2跨一段，长度不超过18米，重量不超过1.5吨。分段位置位于节点板边缘外500mm处。 乐园区屋面上弦次梁分段如下图所示： 屋面上弦次梁分段示意图 屋面上弦次梁工况分析 乐园区屋面上弦次梁吊装工况分析 屋面下弦次梁分段及工况分析 屋面下弦次梁分段 乐园区屋面下弦次梁为工22a型钢，从东向西共62条，最大长度250米。考虑构件运输及现场施工需求，屋面下弦次梁1跨一段。 乐园区屋面下弦次梁分段如下图所示： 屋面下弦次梁分段示意图 屋面下弦次梁工况分析 乐园区屋面下弦次梁吊装工况分析 墙面次梁分段及工况分析 墙面次梁分段 乐园区墙面次梁分为B250×150×8×8、B250×150×6×6两种规格。B250×150×8×8规格次梁为乐园区外隔热墙面次梁，从下至上共15条，最大长度174米。B250×150×6×6规格次梁为滑雪乐园区H3轴内保温墙面次梁，从下至上共15条，最大长度192米。考虑构件运输及现场施工需求，墙面次梁1~2跨一段，长度不超过18米。分段位置位于檩托边缘外500mm处。 乐园区墙面次梁分段如下图所示： 墙面次梁分段示意图 墙面次梁工况分析 乐园区 墙面 次梁吊装工况分析 风机房、风管次梁分段及工况分析 风机房、风管次梁分段 风机房次梁分为GL1-HW300×300×10×15及GL2-HN250×125×6×9两种规格，GL1最大长度为8.6米，GL2长度为3.05米，无需分段。风管次梁分为GL1-HM244×175×7×11及GL2-口200×200×8×8两种规格，单节长度均不大于10米，无需分段。 风机房、风管标准节如下图所示： 风管梁标准节示意图 风机房标准节示意图（一） 风机房标准节示意图（二） 风机房、风管次梁工况分析 乐园区风管次梁吊装工况分析 马道次梁分段及工况分析 马道次梁分段 马道结构由[25a、L63×4、φ45×2.5、φ32×2.5等构件组成，一跨一节，无需分段，在地面拼装好后整节吊装。 马道标准节如下图所示： 马道标准节示意图 马道次梁工况分析 乐园区马道吊装工况分析 安装流程 墙面次梁安装流程 1 .安装巨柱柱间桁架 2.履带吊串吊墙面次梁 3.安装墙面次梁 4.墙面次梁安装完毕，继续安装其余次梁 屋面下弦次梁安装流程 1.安装屋盖主桁架 2.履带吊串吊屋面下弦次梁 3.安装屋盖下弦次梁 4.屋盖下弦次梁安装完毕，继续安装其余次梁 风机房、风管次梁安装流程 1.地面拼装风管次梁成型 2.履带吊吊装整跨风管次梁 3.安装整跨风管次梁 4.风管次梁安装完毕 马道安装流程 1.地面拼装一跨马道 2.履带吊吊装马道 3.安装马道 4.马道安装完成 屋面上弦次梁安装流程 1.安装桁架上弦杆 2.履带吊串吊上弦次梁 3.安装上弦次梁 4.屋盖上弦次梁安装完毕，继续安装其余次梁 安装方法及措施
