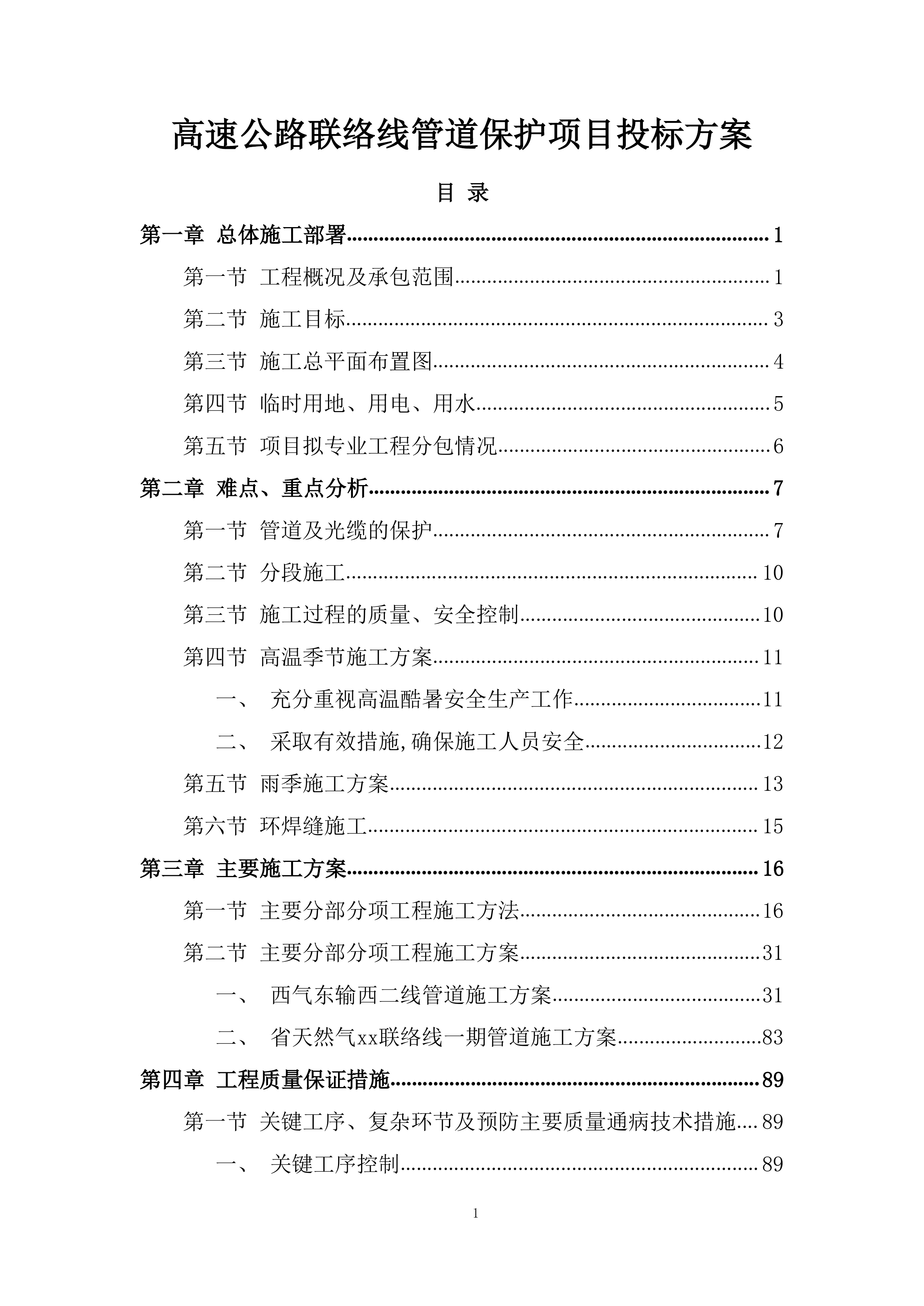

高速公路联络线管道保护项目
投标方案
目
录
第一章
总体施工部署
1
第一节
工程概况及承包范围
1
第二节
施工目标
3
第三节
施工总平面布置图
4
第四节
临时用地、用电、用水
5
第五节
项目拟专业工程分包情况
6
第二章
难点、重点分析
7
第一节
管道及光缆的保护
7
第二节
分段施工
10
第三节
施工过程的质量、安全控制
10
第四节
高温季节施工方案
11
一、
充分重视高温酷暑安全生产工作
11
二、
采取有效措施,确保施工人员安全
12
第五节
雨季施工方案
13
第六节
环焊缝施工
15
第三章
主要施工方案
16
第一节
主要分部分项工程施工方法
16
第二节
主要分部分项工程施工
方案
31
一、
西气东输西二线管道施工方案
31
二、
省天然气xx联络线一期管道施工方案
83
第四章
工程质量保证措施
89
第一节
关键工序、复杂环节及预防主要质量通病技术措施
89
一、
关键工序控制
89
二、
复杂环节及通病预防
92
第二节
保证施工质量的管理措施及执行标准
95
一、
执行标准
95
二、
保证施工质量的管理措施
96
第三节
组织保障措施
98
第四节
质量检验程序
98
第五节
质量管理制度
99
第六节
明确管理人员质量职责
99
第七节
质量保证总体措施
100
第五章
施工计划和保证措施
101
第一节
施工总进度计划
101
第二节
关键节点进度计划
103
第三节
主要构配件及周转材料计划
104
第四节
各阶段劳动力配置计划
105
第五节
保证进度计划的管理与技术措施
106
第六节
第六节 赶工措施
112
第七节
第七节 进度纠偏措施
114
一、
进度偏差分析
114
二、
进度偏差调整
114
三、
主要纠偏措施
115
第六章
安全生产、文明施工、环境保护措施
118
第一节
危险性较大的分部分项工程
118
第二节
安全生产措施
119
一、
目标
119
二、
体系
120

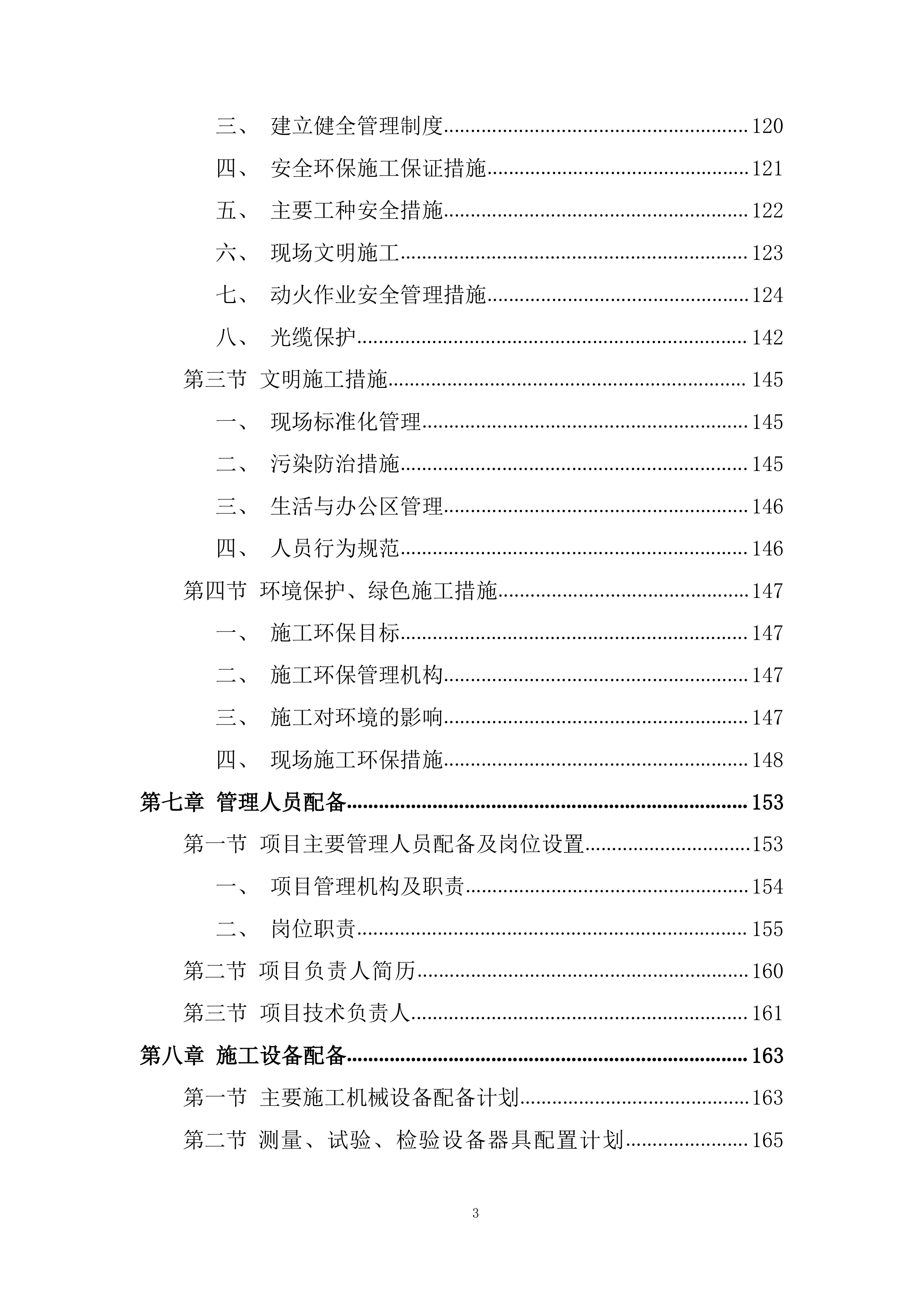

三、
建立健全管理制度
120
四、
安全环保施工保证措施
121
五、
主要工种安全措施
122
六、
现场文明施工
123
七、
动火作业安全管理措施
124
八、
光缆保护
142
第三节
文明施工措施
145
一、
现场标准化管理
145
二、
污染防治措施
145
三、
生活与办公区管理
146
四、
人员行为规范
146
第四节
环境保护、绿色施工措施
147
一、
施工环保目标
147
二、
施工环保管理机构
147
三、
施工对环境的影响
147
四、
现场施工环保措施
148
第七章
管理人员配备
153
第一节
项目主要管理人员配备及岗位设置
153
一、
项目
管理
机构
及职责
154
二、
岗位职责
155
第二节
项目负责人简历
160
第三节
项目技术负责人
161
第八章
施工设备配备
162
第一节
主要施工机械设备配备计划
162
第二节
测量、试验、检验设备器具配置计划
164
总体施工部署

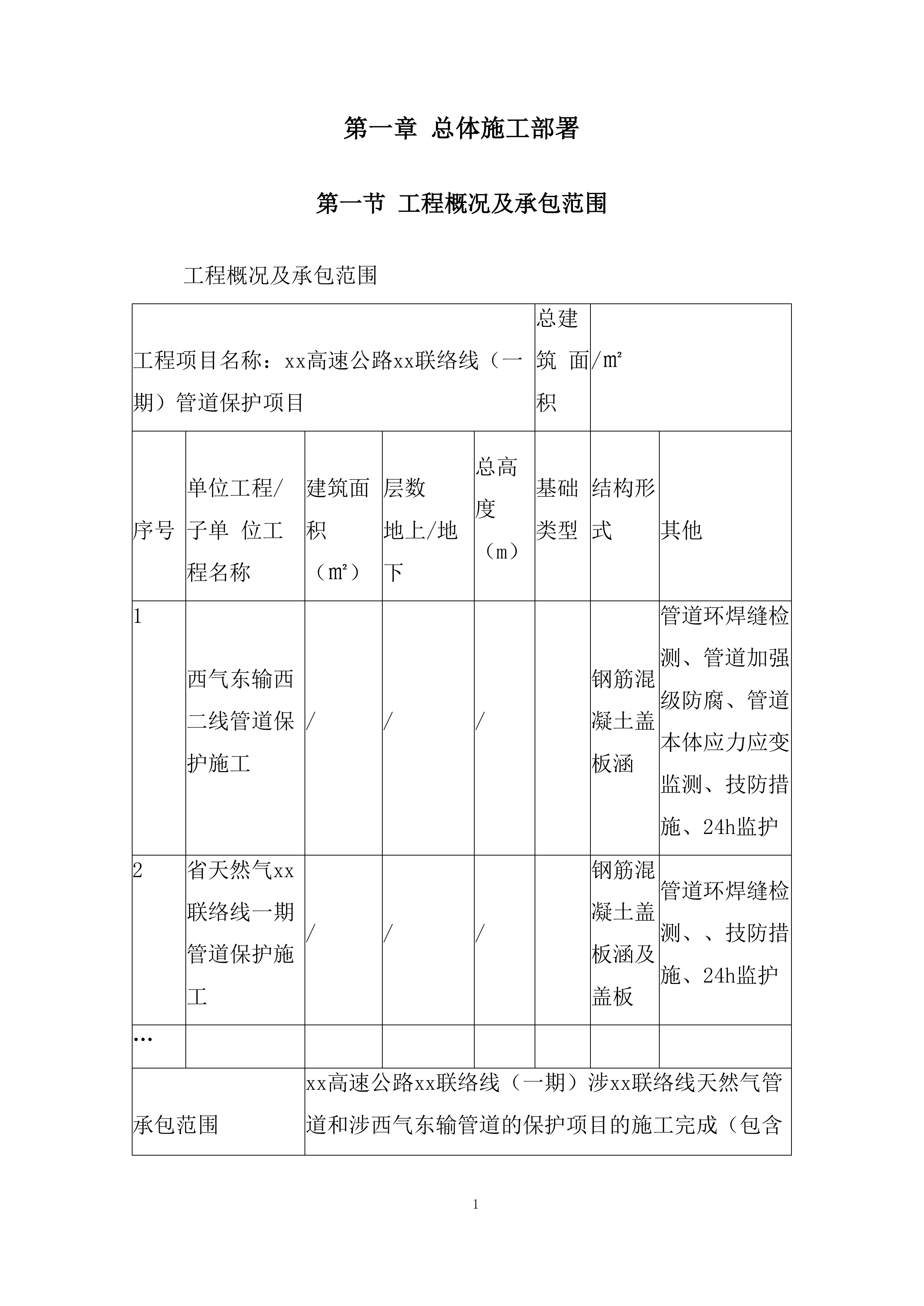

工程概况及承包范围
工程概况及承包范围
工程项目名称：
xx
高速公路
xx
联络线（一期）管道保护项目
总建筑 面积
/㎡
序号
单位工程/子单 位工程名称
建筑面积
（㎡）
层数
地上/地下
总高度 （m）
基础
类型
结构形 式
其他
1
西气东输西二线管道
保护施工
/
/
/
钢筋混凝土盖板涵
管道环焊缝检测
、管道加强级防腐、管道本体应力应变监测、
技防措施、24h监护
2
省天然气
xx
联络线一期
管道保护施工
/
/
/
钢筋混凝土盖板涵及盖板
管道环焊缝检测
、、
技防措施、24h监护
…
承包范围
xx
高速公路
xx
联络线（一期）涉
xx
联络线天然气管道和涉西气东输管道的保护项目的施工完成（包含但不限于
西二线管道：土方开挖及回填、盖板涵保护施工560m、
管道加强级防腐、
管道环焊缝检测
、
管道本体应力应变监测
、
管道桩牌施工；
xx
联络线
盖板涵及盖板保护施工252m、
管道环焊缝检测、防腐层检查与修复
；
施工安全评估、安全监护）、缺陷责任期缺陷修复及保修期保修责任等
。

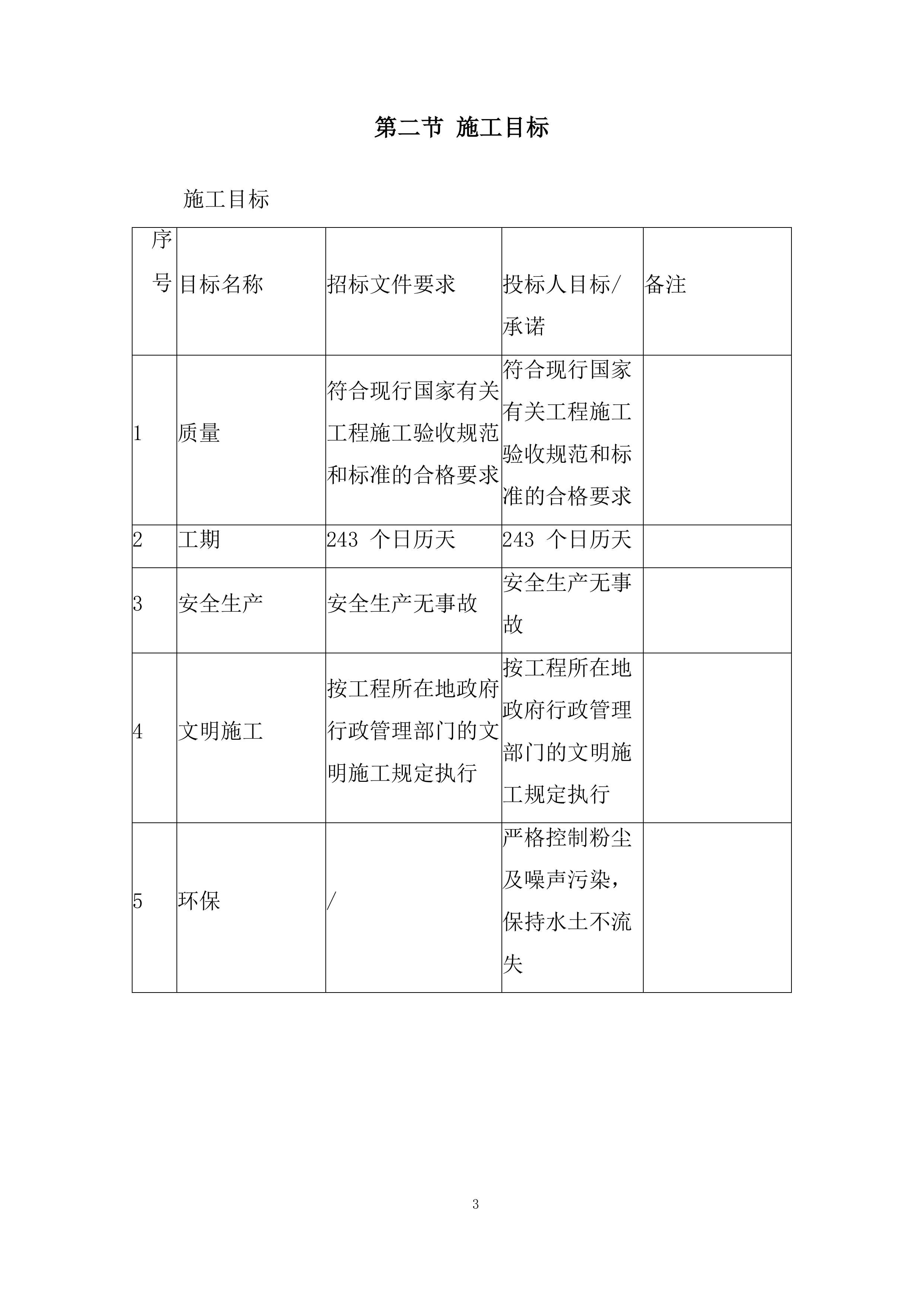

施工目标
施工目标
序 号
目标名称
招标文件要求
投标人目标/承诺
备注
1
质量
符合现行国家有关工程施工验收规范和标准的合格要求
符合现行国家有关工程施工验收规范和标准的合格要求
2
工期
243 个日历天
243 个日历天
3
安全生产
安全生产无事故
安全生产无事故
4
文明施工
按工程所在地政府行政管理部门的文明施工规定执行
按工程所在地政府行政管理部门的文明施工规定执行
5
环保
/
严格控制粉尘及噪声污染，保持水土不流失

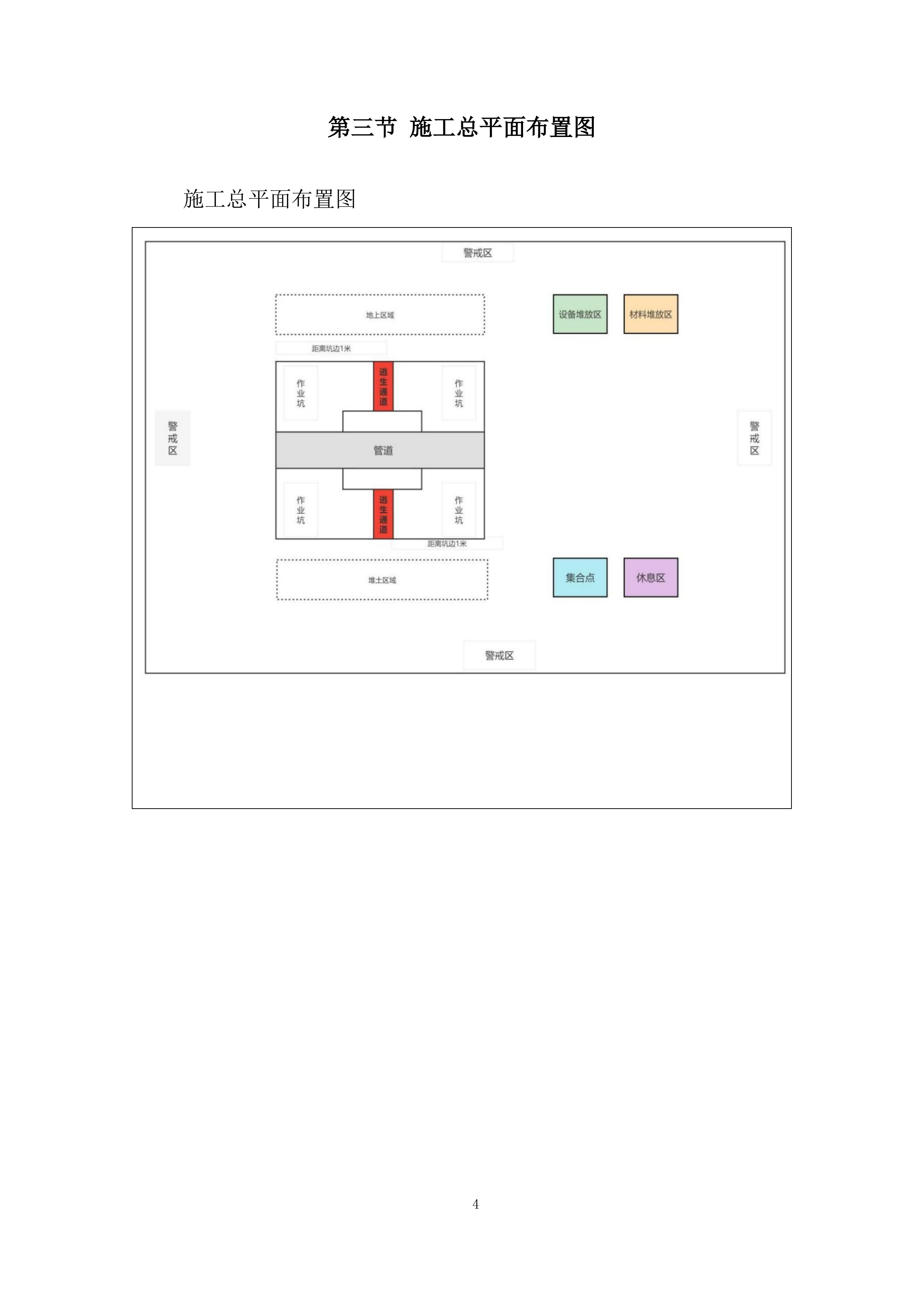

施工总平面布置图
施工总平面布置图

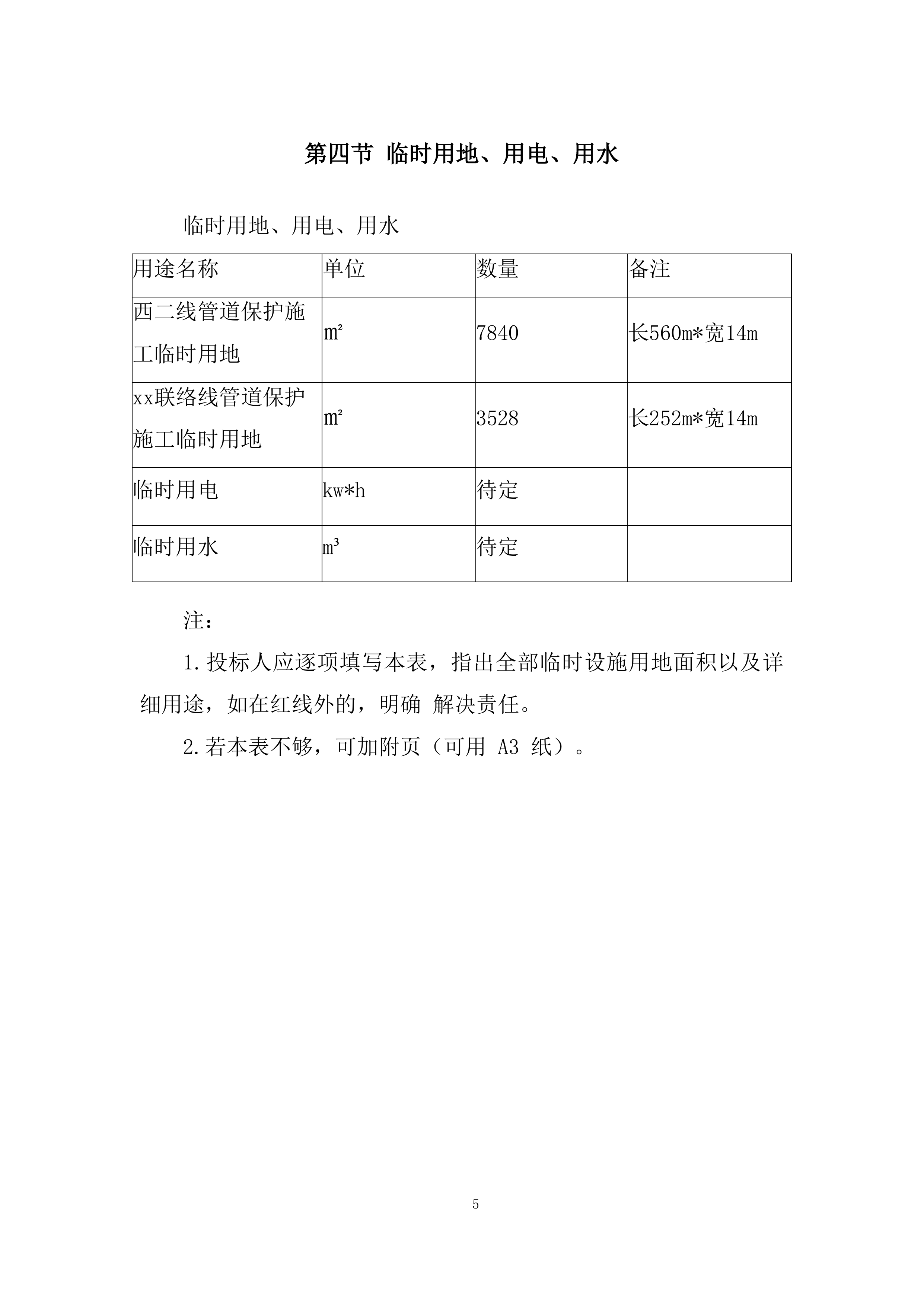

临时用地、用电、用水
临时用地、用电、用水
用途名称
单位
数量
备注
西二线管道保护施工临时用地
㎡
7840
长560m*宽14m
xx联络线管道保护施工临时用地
㎡
3528
长252m*宽14m
临时用电
kw*h
待定
临时用水
m³
待定
注：
1.投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途，如在红线外的，明确 解决责任。
2.若本表不够，可加附页（可用 A3 纸）。

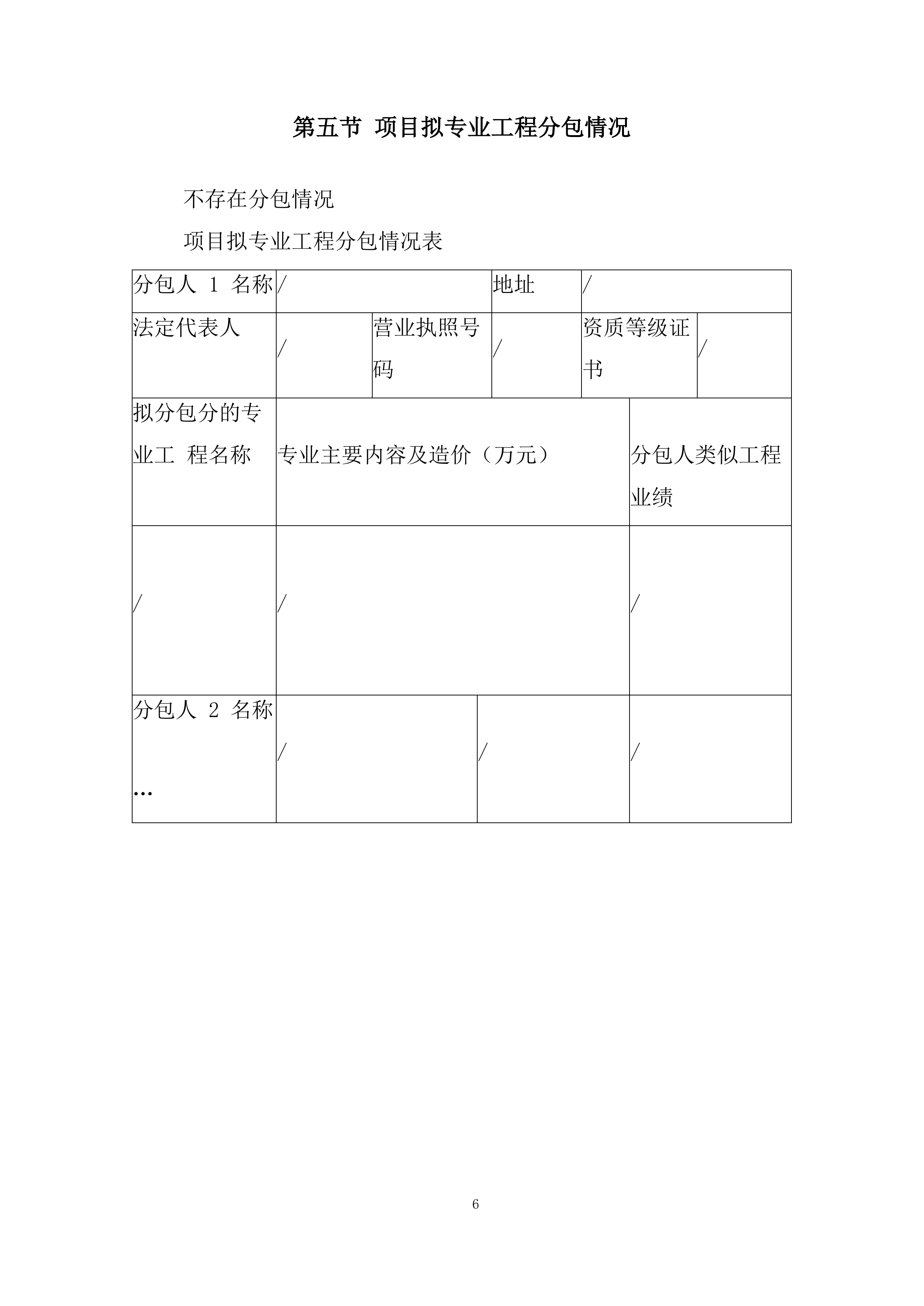

项目拟专业工程分包情况
不存在分包情况
项目拟专业工程分包情况表
分包人 1 名称
/
地址
/
法定代表人
/
营业执照号码
/
资质等级证书
/
拟分包分的专业工 程名称
专业主要内容及造价（万元）
分包人类似工程业绩
/
/
/
分包人 2 名称
…
/
/
/
难点、重点分析
管道及光缆的保护
本工程施工保护的主体为高压燃气管道，管道及光缆的安全是本项目的重点难点。其中西二线
管道采用X70直缝埋弧焊钢管，直径1016mm ,壁厚为2
1
mm,设计压力10Mpa
（
表压
）
,
工作压力6-9
Mpa
（
表压
），
高温三层PE加强级防腐，与之有一条伴行光缆敷设
；xx
联络线，设计压力 6.3Mpa（表压），Φ813mm×14.3mm，3PE加强级防腐，并采用强制电流阴极保护，管道附属有通讯光缆，光缆线路直埋段与管道同沟敷设，定向钻段与管道分开敷设。
开挖前对施工场地进行布控硬隔离并设置安全警示标语、设置固定式视频监控系统，监控范围需覆盖全部开挖作业面（单点视频文件需保留至作业坑回填后3个自然日）。确定好管道中心线后，先人工每隔
10
m挖探坑，以确定管线走向及地下埋地设施，在探坑开挖过程中，由甲方项目管理人员、管线单位
作业区
管理人、施工单位三方负责人组成临时指挥组现场指挥。探坑开挖探明管道埋设位置后，及时回填，并做好现场警戒。
人工开挖探坑，确定光缆及管道埋深、走向。可根据光缆及管道走向将光缆、管道挖出后进行保护。由于部分光缆埋深较浅，在开挖时避免破坏光缆，人工开挖时，使用铁锹挖土采取平面浅铲法，每次挖土只清理表面土，缓慢取土，直至基槽深度，严禁使用风镐、机械开挖。光缆挖出后，用警戒带将光缆两侧各1m围护，
其他施工
作业时，不得在警戒带范围内开挖。
管道光缆开挖出来后，现场安排专人进行保护，把整个盖板涵施工段管顶、光缆全部开挖寻找出来，对光缆采用L50角钢对扣保护，并每间隔5m采取支撑（木）桩对光缆进行支撑防护，防止损伤光缆芯线，光缆开挖前在5m一处探坑的基础上，人工向两侧寻找，直至暴露。
角钢的长度必须大于硅芯管悬空长度，两端各插入泥土中0.5m，以确保角钢对硅芯管的保护效果。当需要保护的硅芯管露出的长度较长时候，在角钢保护之后，选择中间一个或者两个位置在作业坑内打入木桩或者钢管，用铁线将L50角钢与木桩相连，避免因角钢下沉损伤或拉裂硅芯管而损伤或损坏光缆，确保光缆不受外力影响而破损，以有效保证光缆安全。
1、所有管理人员认真学习图纸及光缆检查数据，掌握各地下管线及光缆的类型、走向、管线的交叉情况等，明确需要坑探的位置。
2、现场进行坑探作业必须有项目部管理人员旁站监督，遇特殊情况及时上报。
3、本着随挖随埋的原则，测量技术人员密切配合，对开挖裸露出的管线、光缆及时施工，使管线光缆等地下构筑物的暴露时间不得超过24小时，若施工时间较长，可采取素土回填50cm，现场24小时人员监护。
4、在开挖探坑时，应根据工作面大小合理安排施工人数，人与人之间应保持安全距离，防止镐头、铁锹等伤人事故的发生。
5、对于较深的探坑，在2米范围内必须采取放坡措施，防止坍塌。
6、坑探施工应注意对管线及光缆的保护，开挖前预计大致埋深。
7、挖探坑过程中，探坑四周应做临时性保护措施，探坑如位于道路外侧绿地内，应使用临时护栏，并设警示标志。如探坑位于现况道路范围内，应避开高峰时段，利用夜间组织施工，并按公路交通安全要求设置交通警示牌、警示灯等标志，保证安全防护距离（不小于50米），保证车辆的正常通行。
分段施工
本项目输气管道采取分段进行盖板涵保护施工：盖板涵施工宜分段进行,每段开挖长度不大于
32
m，管道悬空长度不超过 16m
，
且不可大范围开挖，避免造成局部应力释放发生位移；先分段开挖完成盖板涵基础、墙身浇筑养护期满，应先进行管道涵内沙土回填后再安装钢筋混凝土盖板,再进行另一段盖板涵施工。
对开挖处暴露的天然气管道及光缆进行土工布或者帆布覆盖，禁止管道悬空搁置，应使用沙袋或者木质材料进行支撑；盖板涵保护95米，长距离段应选择分段施工分段回填，基坑开挖时管道下部原土每隔10m不要挖出,长度为2m左右,作为管道的临时支撑，以防止管道下沉。
施工过程的质量、安全控制
切实做好岗前培训，特别是安全技术交底和班前讲话工作，达到“三检”“四不伤害”及“三不违反”要求;服从监理、业主及各部门的监督管理;发现问题及时报告、及时整改。保证施工过程的质量和安全达到目标。
高温季节施工方案
本项目开工时正值高温季节，做好人员的防暑降温工作也是本项目的重点，确保施工人员人身安全。
1、项目部高度重视夏季高温施工安全生产工作,抓紧时间做好各项防暑准备工作。
2、夏季高温到来之前,项目部组织有关人员按照方案要求对各班组进行交底，提出高温季节施工计划，为施工提供技术准备。
3、项目部建立、完善、落实夏季高温安全生产责任制、安全生产规章制度。对一线作业人员人身安全高度负责,认真分析、查找安全生产管理的薄弱环节,有针对性地制定应对措施。项目主要负责人要深入一线检查、指导夏季高温工作,狠抓各项措施的执行和落实项目部安排专人每天搜听气象预报,及时掌握气象资料,做到早部署、早安排、勤检查,确保安全防署落实到位。
4、项目部物资准备:感冒药、消炎药、创可贴等常用治疗药品及风油清、藿香正气水、绿豆汤防暑降温产品等。
充分重视高温酷暑安全生产工作
加强组织领导,落实各项安全责任高度重视夏季高温期间防暑降温工作着力提高一线人 员的安全生产意识和安全防护能力。始终坚持“安全第一、预防为主、综合治理”的安全生产方针,进一步增强责任意识加强安全生产监督检查,防止因高温天气引发工人中暑和各类生产安全事故。
采取有效措施,确保施工人员安全
1.加强与气象部门的沟通,密切关注天气变化情况，积极应对强对流天气造成自然灾害。
2.广泛宣传中暑的防治意识，使职工掌握防暑降温的基本常识。
3.对有心血管器质性疾病、高血压、中枢神经器质性疾病、明显的呼吸、消化或内分泌系统疾病和肝、肾疾病患者应列为高温作业禁忌症。
4.在夏季高温作业中,做好职工防暑降温工作,提供含盐0.3%清凉饮料、消暑降温药品发放要及时到位教育作业人员不饮生水,保证职工身体健康。
5.根据条件在作业场所增设遮荫设施;长时间露天作业的要发遮阳帽,防止作业人员中暑。
6.改善作业区、生活区的通风和降温条件,确保作业人员满足防暑降温工作需要。
7.加强夏季高温期间施工安全监管。
8.切实做好施工现场的卫生防疫工作加强对饮用水、食品的卫生管理,严格执行食品卫生制度,避免食品变质引发的中毒事件要加强对夏季易发疾病的监控,现场作业人员发生传染病、食物中毒时,应及时向有关主管部门报告。
9.合理安排夏季高温期间的施工作业时间。根据气温变化及时调整夏季高温作业的劳动和休息时间,减轻施工人员劳动强度,减少高温时段作业时间,严格控制加班加点尽量避免在阳光直射下作业,并安排施工人员午休,
每天工作时间原则上不超过8小时,保证施工人员有足够的休息时间。
雨季施工方案
1、排水原则：雨施期间施工现场基坑周围以挡水、排水相结合方式进行，在基坑周边设置挡水埂；在基坑内设置集水井、水泵抽水外排；
2、防水原则：在雨季，基坑上方设置遮雨布，基坑周边设置支护，以稳固基坑周围土方，防止基坑塌方；
3、施工过程中如遇下雨，可根据雨情决定是否停止施工；
4、安排专人巡视现场基坑支护情况。特别是雨后应加强巡视检查，并做好巡检记录。督促专业承包单位做好基坑监测工作；
5、及时了解近期天气预报，为施工安排提供准确的气象信息，并做好每日天气记录；
6、机械设备防护措施：对现场的机电设备应搭防水棚，避免遇水漏电及损坏机器；动力、照明线路应经常检查有无破损，切勿搭设在脚手架等铁器上，防止发生漏电事故； 现场道路应畅通，并做好排水工作，必要时临时道路铺设炉渣防滑；临时设施应做好屋面、墙面的防水工作，同时也要做好防止暴风雨的工作，并做好排水。水泥仓库除做好防雨、防潮外，宜将水泥架空堆放；
7、边坡支护防护措施：雨施期间设专人看护，同时对边坡进行监测，出现异常情况及时通报有关部门妥善解决，并对塌方地区进行支护硬化处理：在备齐材料和做好各种施工准备工作后，再挖沟、槽并刊紧安装、防止沟、槽土方坍塌；
8、强化防触电安全管理。要加强施工用电的管理，必须达到
“一机一闸一箱一漏”三级配电两级保护，用电线路不得私拉乱接，经电工专人管理，天天检查漏电保护器是否灵敏可靠，达到用电安全，本次施工均以小型发电机为主，主要注重电机设备雨施期间用电安全。
环焊缝施工
本项目施工涉及西二线管道焊缝53道，xx联络线25道。环焊缝的检测施工是所有后续作业的前提，焊缝检测合格并出具报告后方能进行后续施工。检测作业项内容包括危险性气体检测、对疑似问题焊口的外观检测和无损检测（采用“射线检测+超声检测+渗透检验”的方式三重检测）。
环焊缝的施工及检测应与后续工序做好衔接，形成流水作业，做到各工序连续流动衔接紧密减少工序等待时间，资源分配均衡。
主要施工方案
主要分部分项工程施工方法
主要分部分项工程施工方法
单位工程名称：xx高速公路xx联络线（一期）管道保护项目工程-西气东输西二线管道
序号
分部分项工程名称
施工方法
备注
一
土石方工程
1
场地平整
作业带上方地貌
人工平整场地
2
挖沟槽土方
（1）基坑开挖前应了解管道管理单位提供的地下管线情况，并结合物探、人工探坑勘察，确认无误后方可进行施工，当发现管线位置后应做好清晰的标志，以保护好地下管道和光缆。
（2）施工时在基坑坡口临边1米处设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑质量问题，在基坑开挖时在沟槽外两侧设置小土堤截水，以防地表水倒灌入沟槽内，沟槽内两侧设集水坑，当地下水丰富和遇雨天时，用抽水机抽水，以保证基坑不被浸泡。
（3）沟槽断面的选择
1）开挖方式：根据基坑挖深、地质情况及边坡稳定性等因素，沟槽采用放坡形式
人工
开挖，开挖放坡系数按1:1。
2）沟槽顶宽约13.0m；
（4）基坑开挖注意事项
1）土方开挖使用
人工开挖
，开挖前首先用仪器探明管道位置，确保开挖工程不伤及管道防腐层、通信光缆和第三方设施。
2）土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。
3）建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。
4）场地表面要清理平整，做好排水坡度，在施工区域内，要修筑临时性排水沟，确保开挖作业面排水通畅。
5）人工开挖先按照《建筑边坡工程技术规范》(GB50330）放坡系数粗略开挖，再分层按坡度要求做出坡度线，挖出的土应远离基坑2m外，堆放高度不超过1.5m，在临时堆放地一定要留足回填需用的好土，多余的土应运至划定的弃土场集中堆放，基础放坡系数视现场情况而定。
6）在开挖直立壁和边坡时，在开挖过程和敞露期间应防止塌陷，必要时应加以保护。
7）土方开挖作业还需满足西气东输《挖掘作业操作规程》等要求。
8
）对开挖暴露管道及光缆进行覆盖，禁止管道悬空搁置，应使用沙袋或者木质材料进行支撑；且管道纵向开挖距离不得大于20m，长距离段应选择分段施工分段检测分段完成分段回填，再进行下一段施工。
3
回填方
对于盖板涵上部用作道路路基段，盖板涵外部回填应与道路路基处理要求一致；
其余盖板涵外部回填可采用原状细土回填。
二
桩基
1
泥浆护壁成孔灌注桩
盖板涵二采用分离式基础，基础下采用钢筋混凝土灌注桩基。本工程为摩擦桩，桩净长约23m，直径为1m，共计48根。根据地质资料，桩端支承在③-3 粉质黏土层，桩端土承载力特征值为130KPa，桩孔成型后必须清除孔,底虚土(沉渣)，清孔后沉渣厚度不得大于100，并应立即灌注水下混凝土。主筋的混凝土保护层厚度不小于70mm。
2
钢筋笼
（1）纵向钢筋种类用 HRB335，纵向①
、
②号钢筋相间放置，其桩内长度
H
、L2 详桩表。纵向钢筋的连接应优先采用焊接，
d
<25的钢筋容许采用搭接。搭接长度
3
5d，接头必须按规范要求错开。
（2）
横向加劲箍及螺旋箍筋
详
见
设计
图，纵横筋交接处均应焊牢。
（3）
钢筋笼外侧需设混凝土垫块或采取其它有效措施，以保证钢筋保护层厚度的准确。
（4）
除抗拔桩外，桩身纵向钢筋有一半通长布置，另一半伸至1
/3
桩身处且大于7m。抗拔桩桩身纵向钢筋通长焊接布置，不得搭接。
3
凿截桩头
清除桩顶因混凝土浇筑产生的低强度浮浆层（由气泡、泥浆混合物形成），确保桩身混凝土质量达标，并为后续承台施工提供平整结合面。
三
盖板涵
1
换填垫层
武原枢纽范围内的西二线天然气管道及光缆，需采用钢筋混凝土盖板涵保护,盖板涵一需换填1m厚级配砂石，换填后地基承载力特征值不小于100kPa。
2
混凝土垫层
垫层采用C20商品混凝土，厚度0.1m
3
混凝土基础
盖板涵（一）基础采用C30混凝土，高度0.4m；盖板涵（二）基础采用C30混凝土，高度0.5m。
4
混凝土挡墙墙身
盖板涵（一）墙身采用C30混凝土高 2.15m，宽0.6m
盖板涵（二）墙身采用C30混凝土高 2.25m，宽0.8m；
5
预制混凝土板
盖板涵（一）盖板采用C30混凝土，长 3.0m，宽 0.95m，两边厚 0.35m；
盖板涵（二）盖板采用C30混凝土，长 5.0m，宽 0.95m，两边厚 0.45m；
6
涵内回填
盖
板涵内填充细砂，压实系数不小于 0.85。盖板顶部的填土压实厚度必须大于 0.5m。
7
检漏管
检漏管采用DN50*4.0mm镀锌钢管，伸入盖板涵内长度≥50cm，盖板涵外部埋地尺寸≥1m，检漏管露出地面尺寸为1米，并在一端设置直径20cm的弯管，以便后期监测使用。
8
砖砌体封堵
盖板涵两侧需砌砖进行封堵。
四
防水处理工程
1
沉降（施工）缝
盖板涵每隔不大于10m设置一道沉降缝,沉降缝必须贯穿整个涵台断面(包括基础)，缝宽2cm，缝内填以沥青麻筋，沉降缝应与板的长度方向平行。
2
柔性防水
涵洞外层防水措施可在涵洞与填土接触部分均涂热沥青两道，每道厚约 1.5mm。涂后不在另抹砂浆。
五
钢筋工程
1
现浇构件钢筋
盖板涵现浇部分钢筋采用12 HRB400E
2
预制构件钢筋
预制构件钢筋12、16 HRB400
六
管道工程
1
防腐层检查
1.埋地管道外防腐层完整性检测与评价；
2.确定涂层破损处管体的腐蚀活性，对其腐蚀程度给予评价；
3.管体腐蚀情况安全性评价，对管道外腐蚀点进行检测评价，确定腐蚀发生的主成因素和次成因素，制定外腐蚀整改管理措施；
4.编制管道本体评价报告。
2
管道本体应力应变监测
1.应变传感器:一组三点,共两组;
2.监测桩:1套;
3.一套监测桩为一个系统;
4.6个月服务费;
3
管道环焊缝复拍
1.依照《输气管道工程设计规范》（GB 50251-2015）和《油气输送管道穿越工程设计规范》（GB50423-2013）的有关要求以及结合本工程的实际情况，现场环焊缝均需进行100%射线检测（RT）+100%超声检测(UT)和100%渗透检测（PT）。
2.外观检查合格后，进行焊缝无损检测。从事无损检测人员必须持有国家有关部门颁发的并与其工作相适应的资格证书。
3.射线探伤检验应符合《油气管道工程射线检测技术规定》 。（DEC-OGP-G-NT-001-2021-2）和《石油天然气钢制管道无损检测》（SY/T 4109-2020）的规定，Ⅱ 级及以上为合格。
4.超声检测执行《油气管道工程超声检测技术规定》（DEC-OGP-G-NT-005-2021。
4
警示牌
1.类型:玻璃钢警示牌
2.材质、规格尺寸:警示牌尺寸为850mm×550mm×15mm；立柱截面尺寸为100mm×100mm×5mm；柱长2.76m
5
标志桩
1.类型:玻璃钢标志桩
2.规格、型号:三角桩体尺寸为280mm×280mm×280mm，厚度20mm；桩体高度2.1m
3.具体详见图纸。
6
智能测试桩
1.特级动火；
2.智能测试桩接线；
3.参比电极安装接线；
4.具体详见图纸。
7
电缆保护管
新增主用及备用110mm高密度聚乙烯管，含套管、连接管件。
8
电缆保护管
新增备用硅芯管
9
管道表面清洗
管道表面酒精清洗
10
埋地管道加强级防腐
埋地管道加强级防腐修复，管道表面粘弹体+聚丙烯胶粘带+光敏玻璃钢（厚度不小于1.2mm）
11
技防措施
布设摄像头对全部布控区域进行监控， 优先采用具备独立供电、无线传输、 录像存储、 远程喊话、 智能识别、夜视、流量费用等功能的摄像头，两年质保。
单位工程名称：xx高速公路xx联络线（一期）管道保护项目工程-省天然气xx联络线一期
序号
分部分项工程名称
施工方法
备注
一
土石方工程
1
场地平整
作业带上方地貌
人工平整场地
2
挖沟槽土方
（1）基坑开挖前应了解管道管理单位提供的地下管线情况，并结合物探、人工探坑勘察，确认无误后方可进行施工，当发现管线位置后应做好清晰的标志，以保护好地下管道和光缆。
（2）施工时在基坑坡口临边1米处设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑质量问题，在基坑开挖时在沟槽外两侧设置小土堤截水，以防地表水倒灌入沟槽内，沟槽内两侧设集水坑，当地下水丰富和遇雨天时，用抽水机抽水，以保证基坑不被浸泡。
（3）沟槽断面的选择
1）开挖方式：根据基坑挖深、地质情况及边坡稳定性等因素，沟槽采用放坡形式
人工
开挖，开挖放坡系数按1:1。
2）沟槽顶宽约13.0m；
（4）基坑开挖注意事项
1）土方开挖使用
人工开挖
，开挖前首先用仪器探明管道位置，确保开挖工程不伤及管道防腐层、通信光缆和第三方设施。
2）土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。
3）建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。
4）场地表面要清理平整，做好排水坡度，在施工区域内，要修筑临时性排水沟，确保开挖作业面排水通畅。
5）人工开挖先按照《建筑边坡工程技术规范》(GB50330）放坡系数粗略开挖，再分层按坡度要求做出坡度线，挖出的土应远离基坑2m外，堆放高度不超过1.5m，在临时堆放地一定要留足回填需用的好土，多余的土应运至划定的弃土场集中堆放，基础放坡系数视现场情况而定。
6）在开挖直立壁和边坡时，在开挖过程和敞露期间应防止塌陷，必要时应加以保护。
7）土方开挖作业还需满足西气东输《挖掘作业操作...
