医院消防工程设备购置及安装方案（94页）.docx

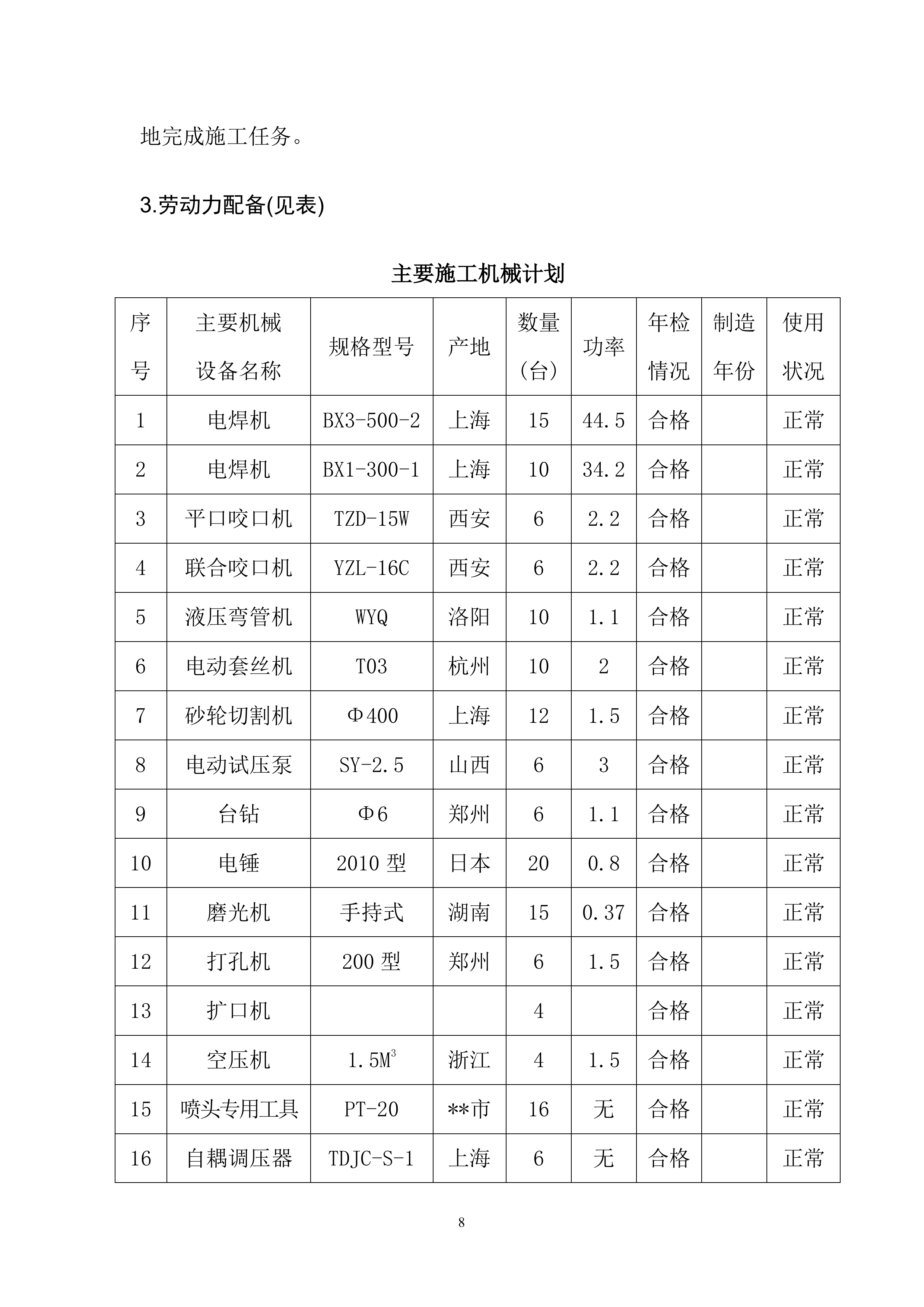

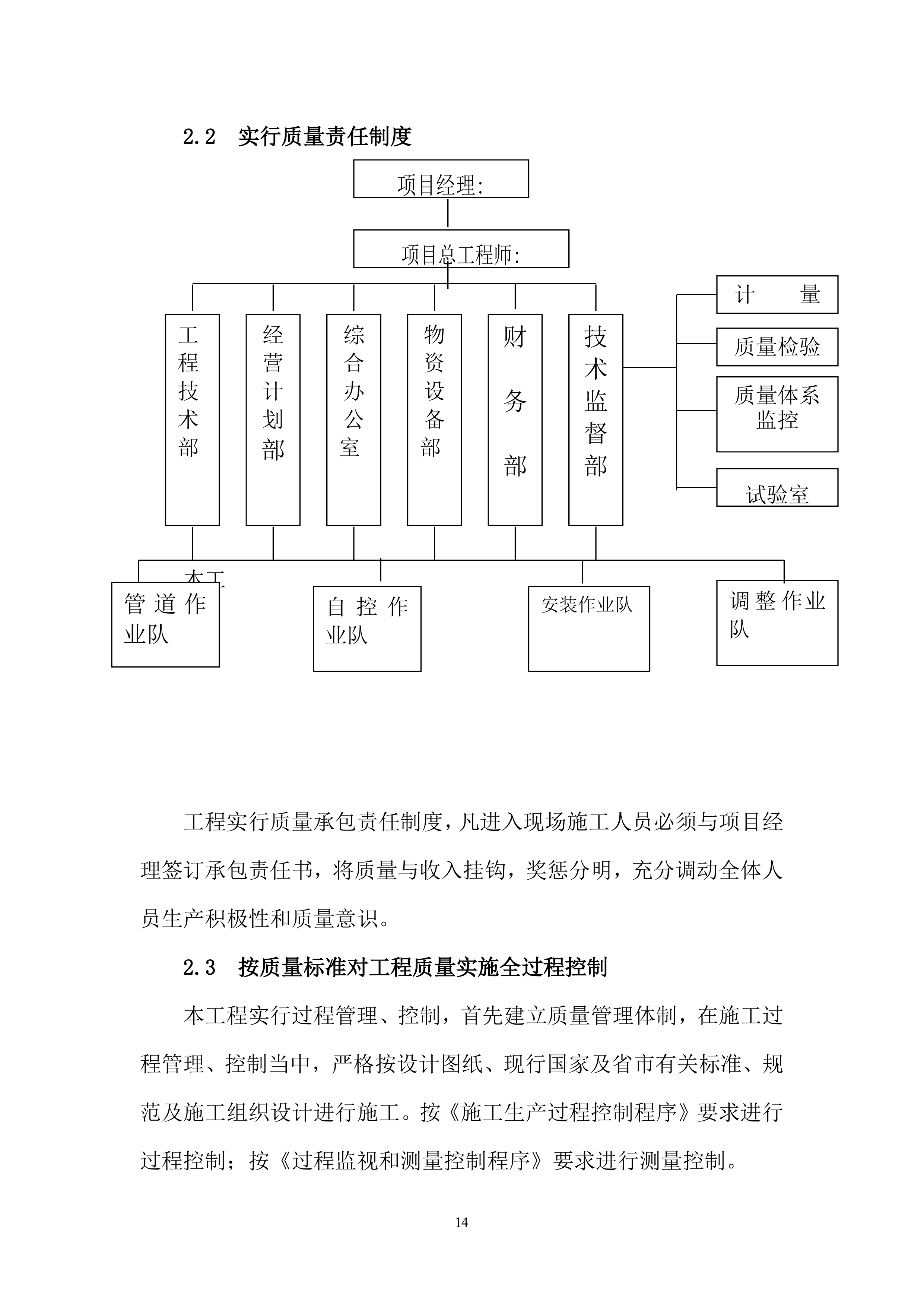

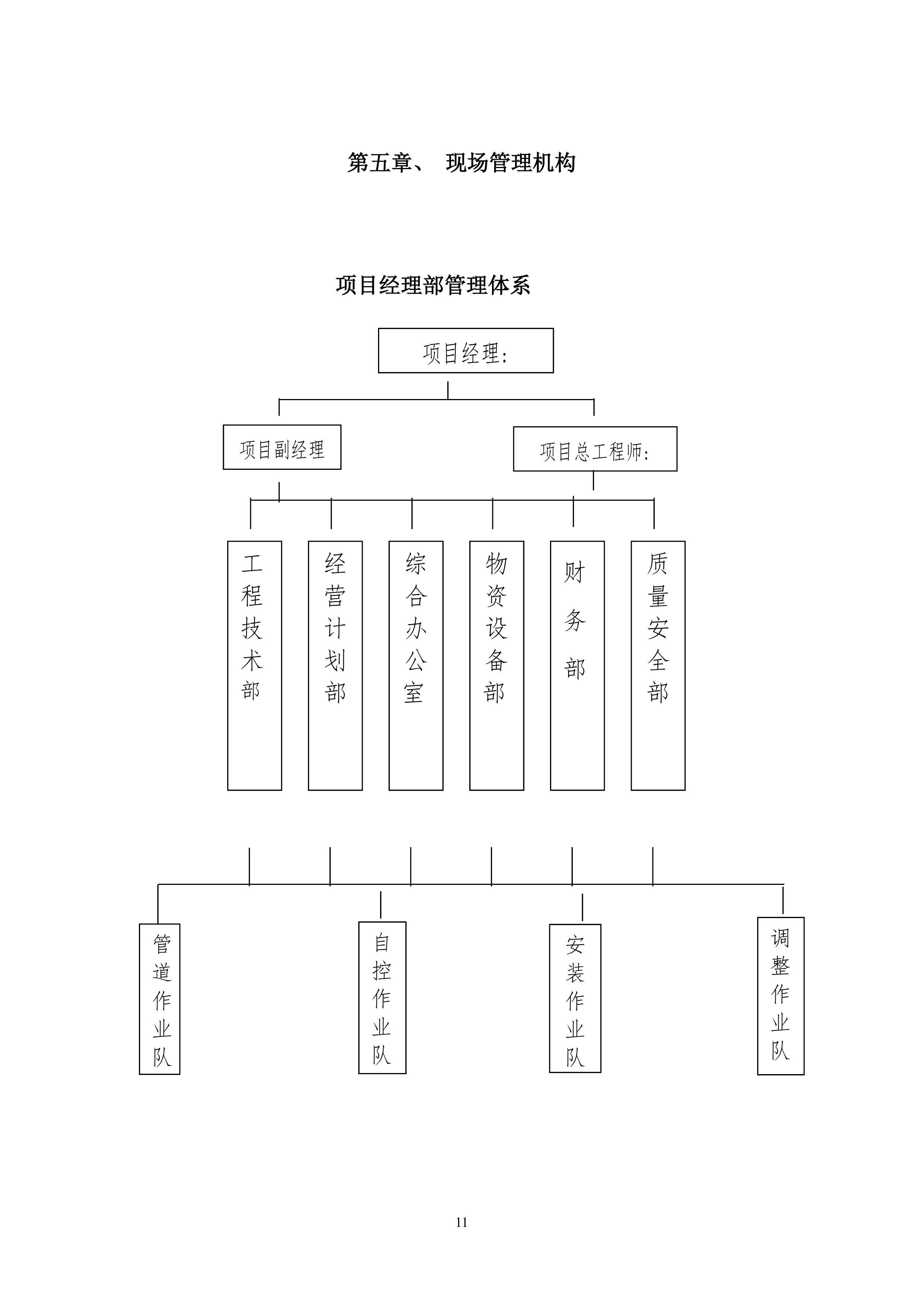

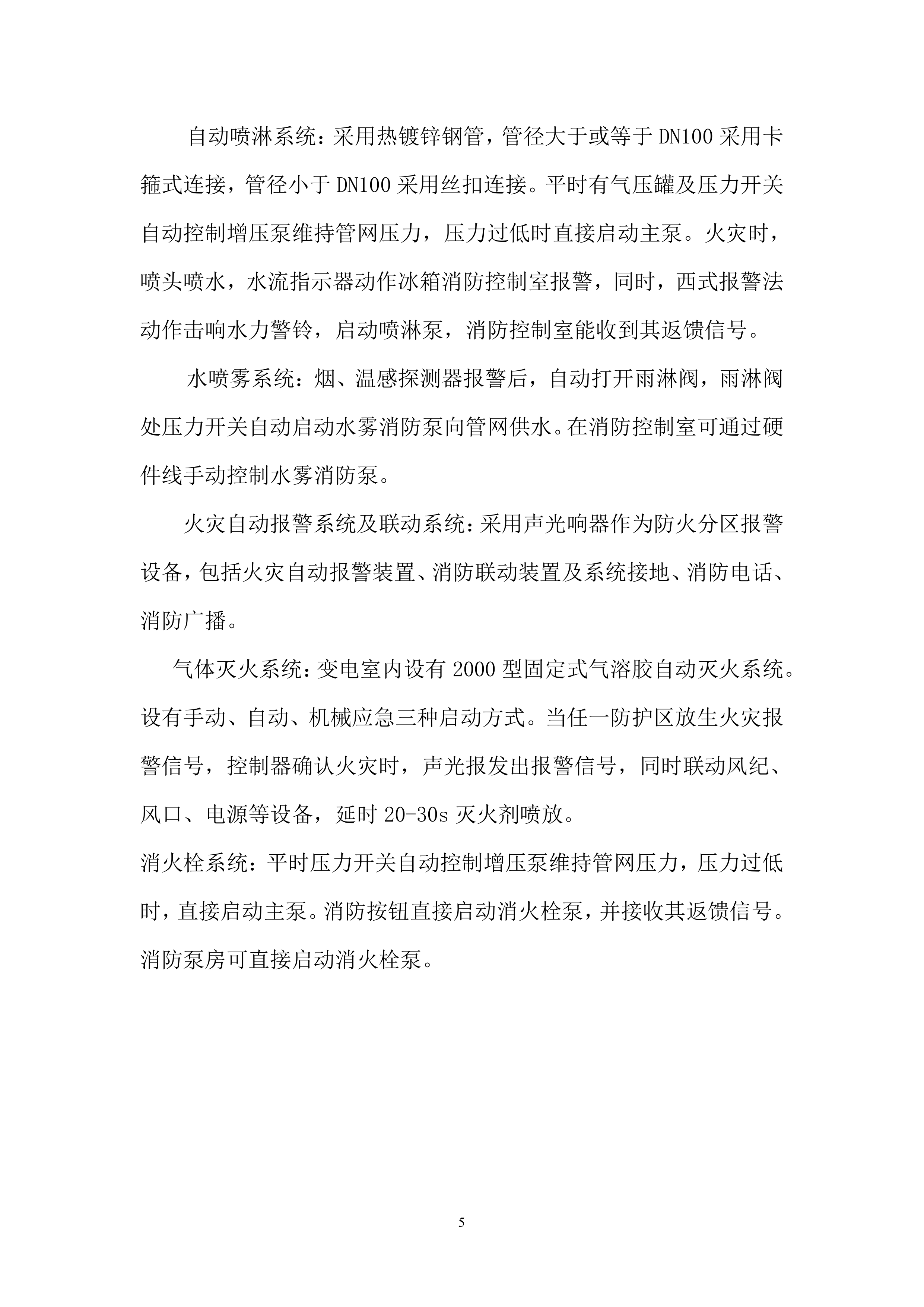

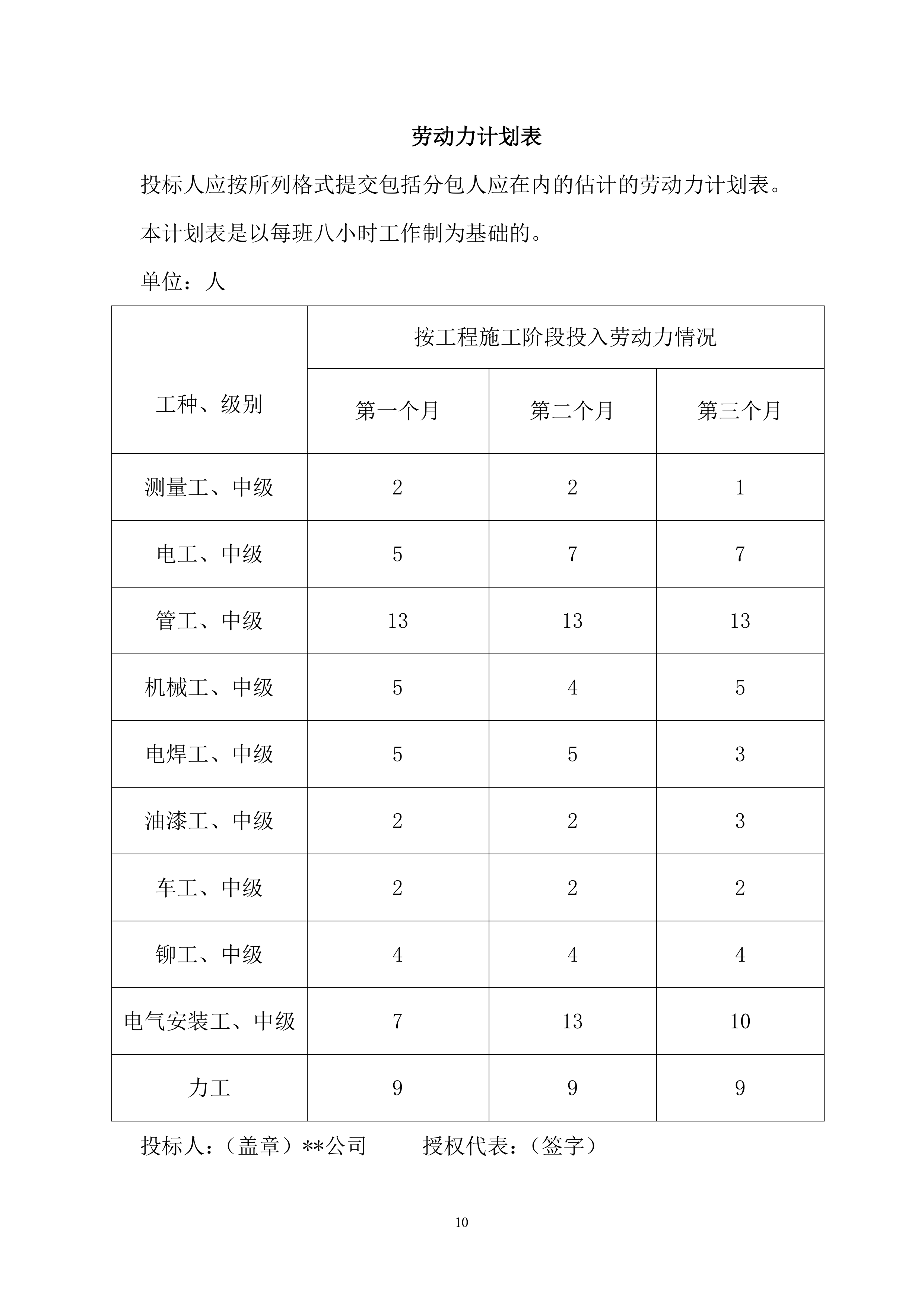

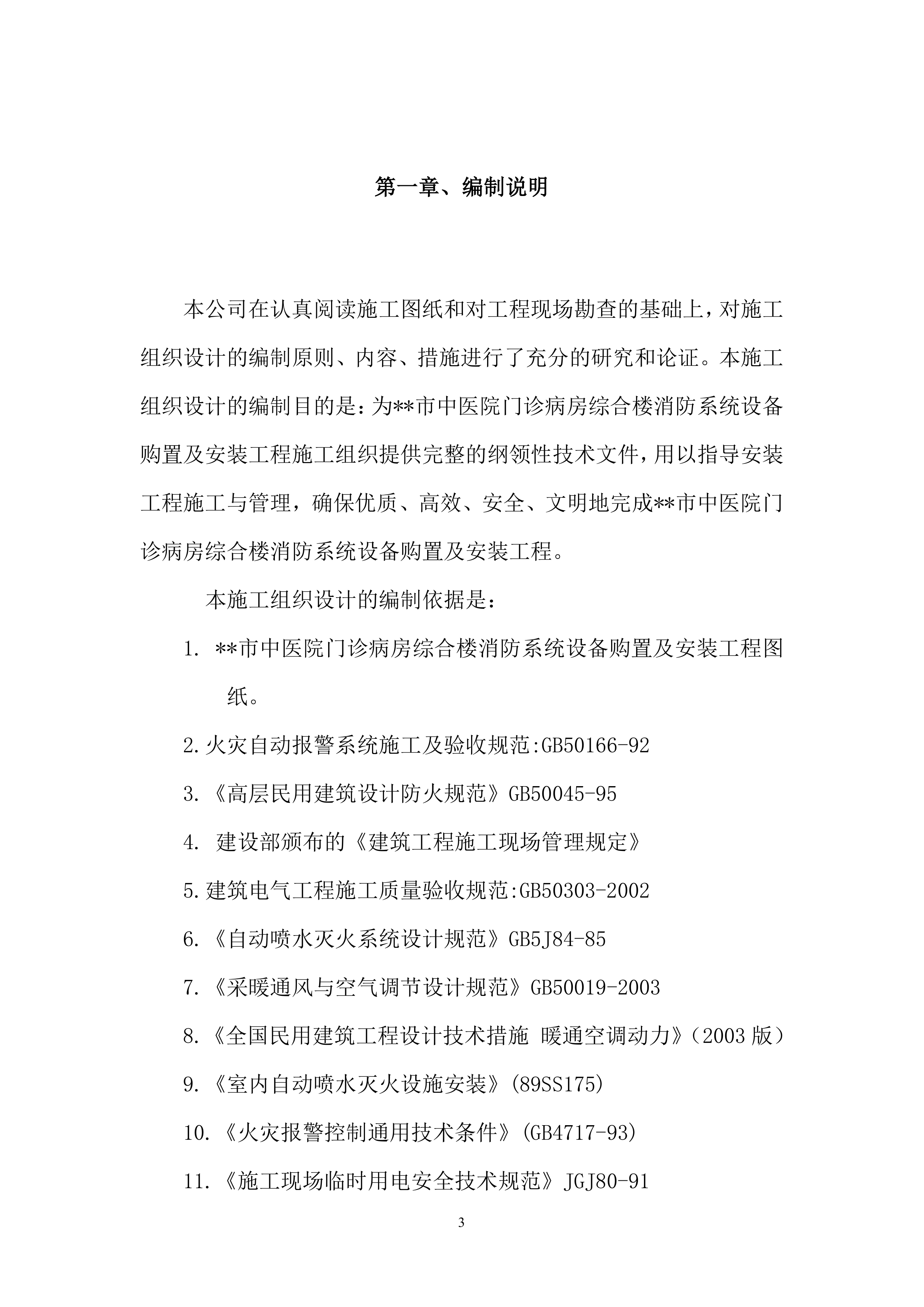

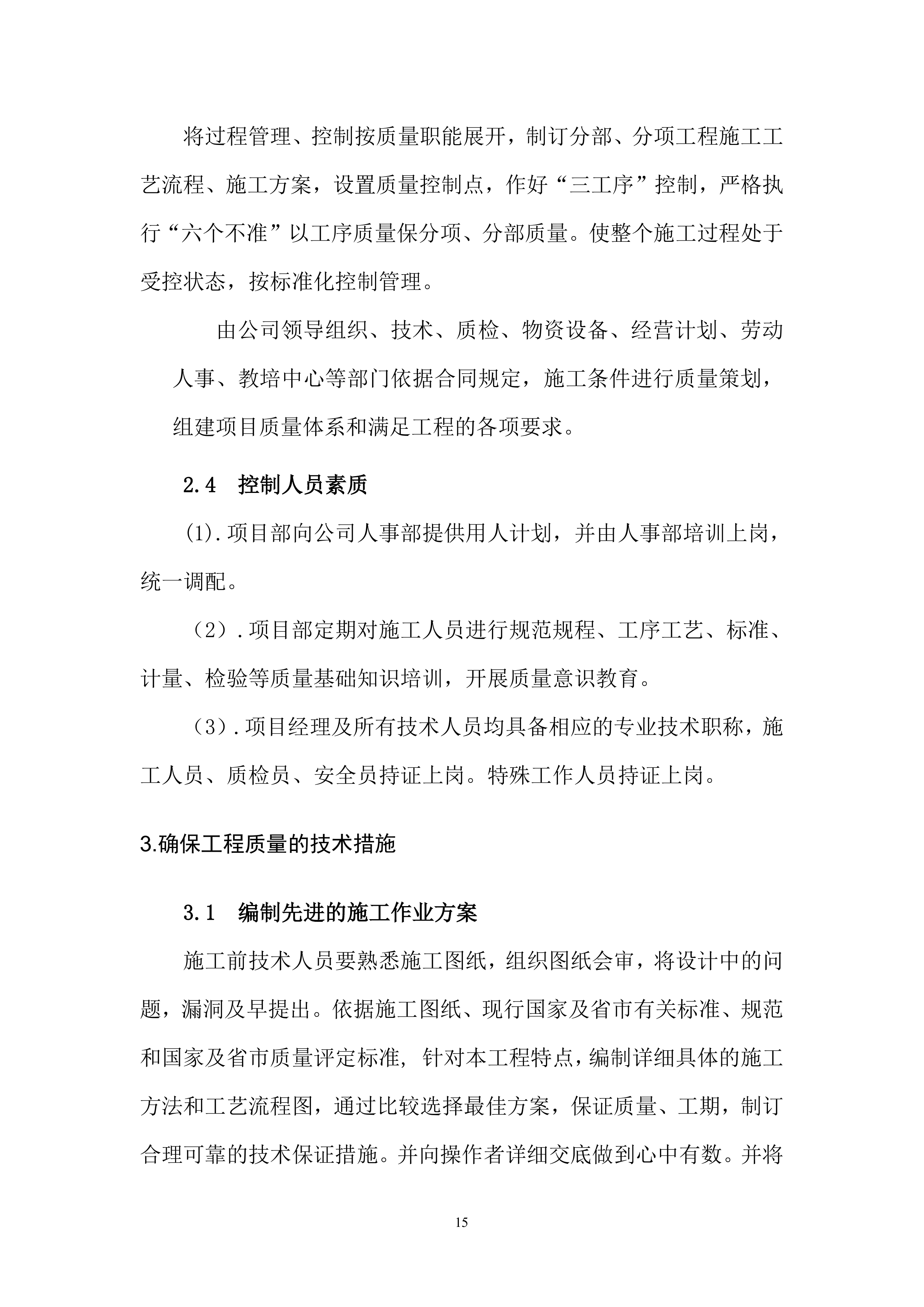

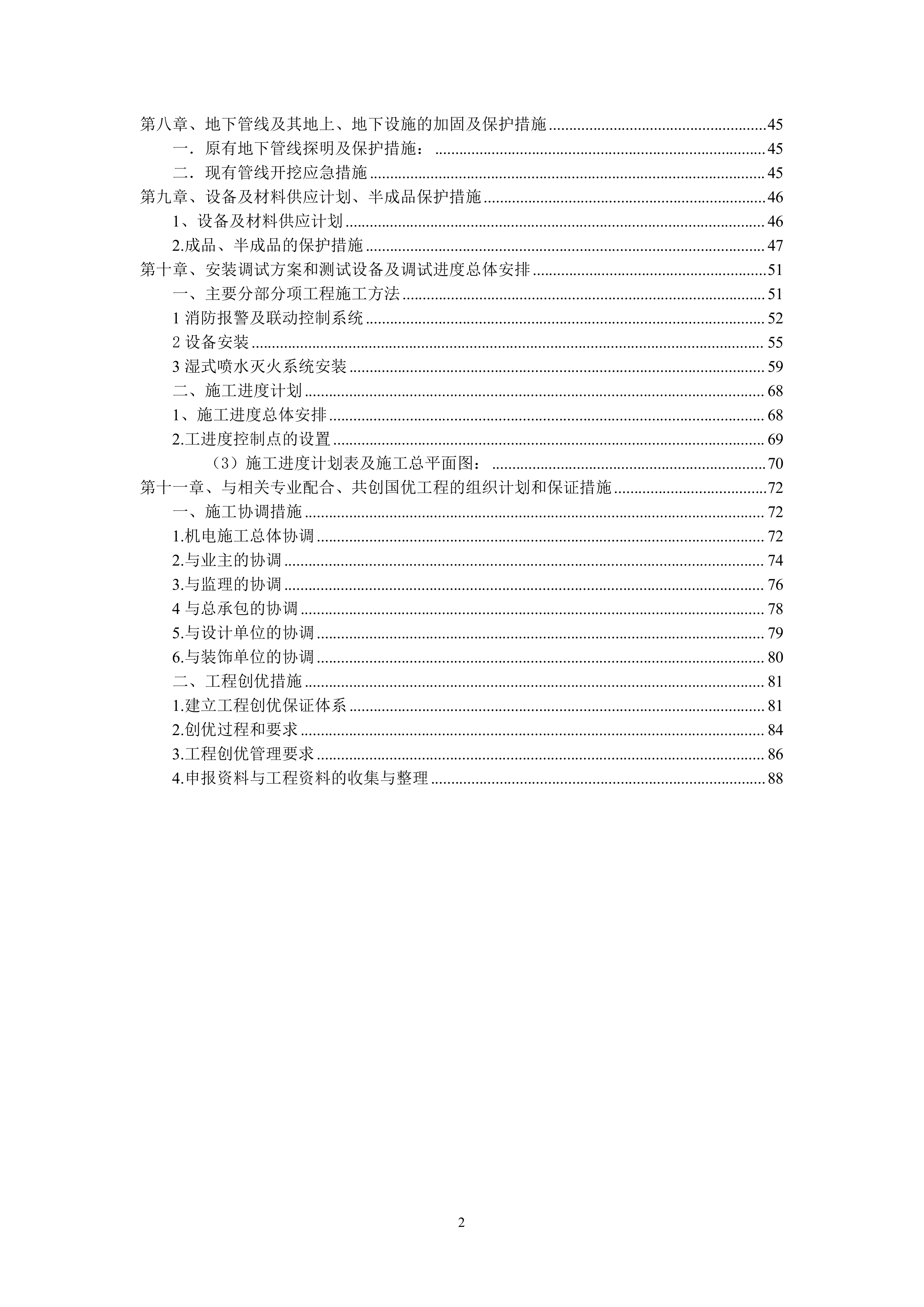

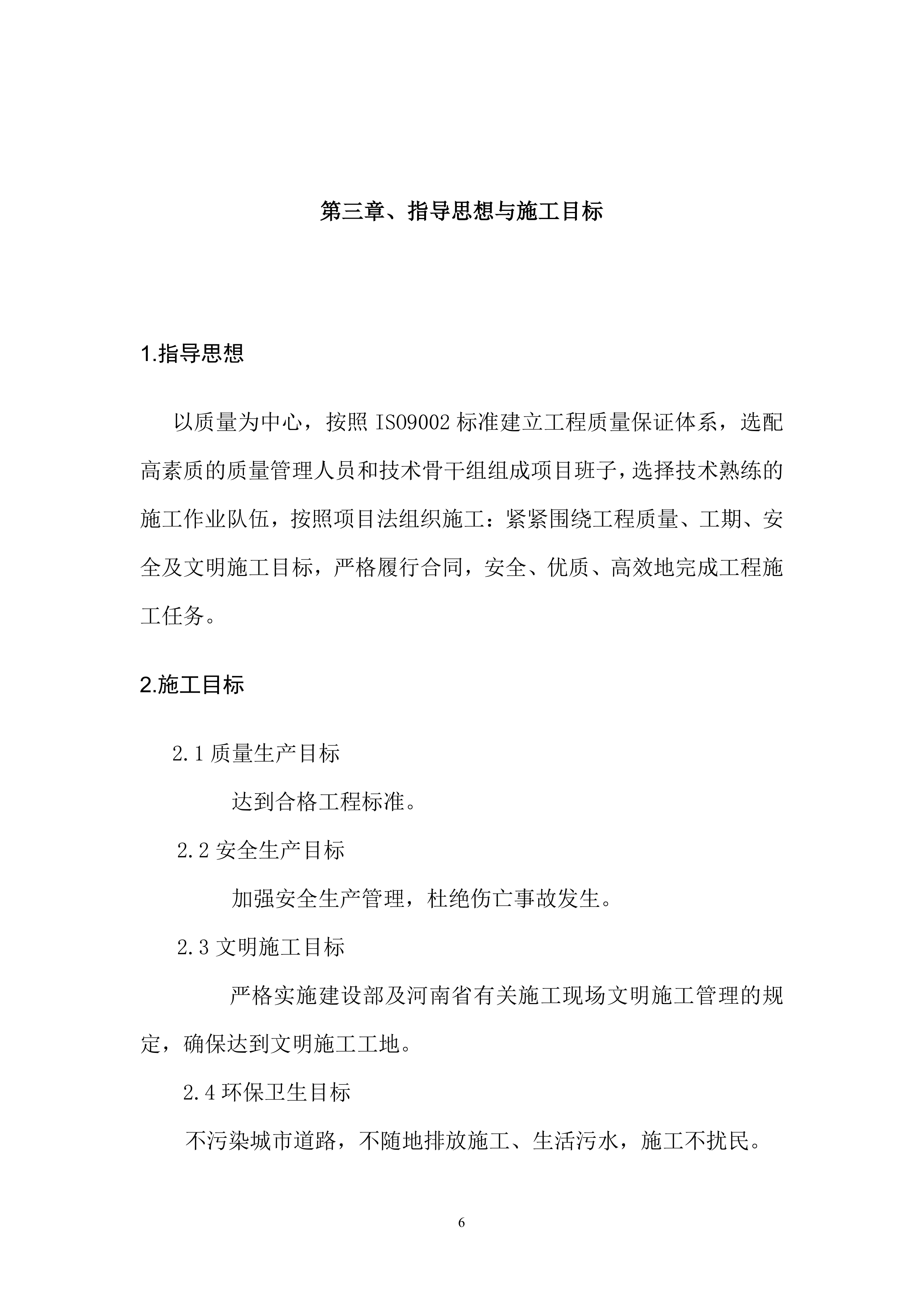

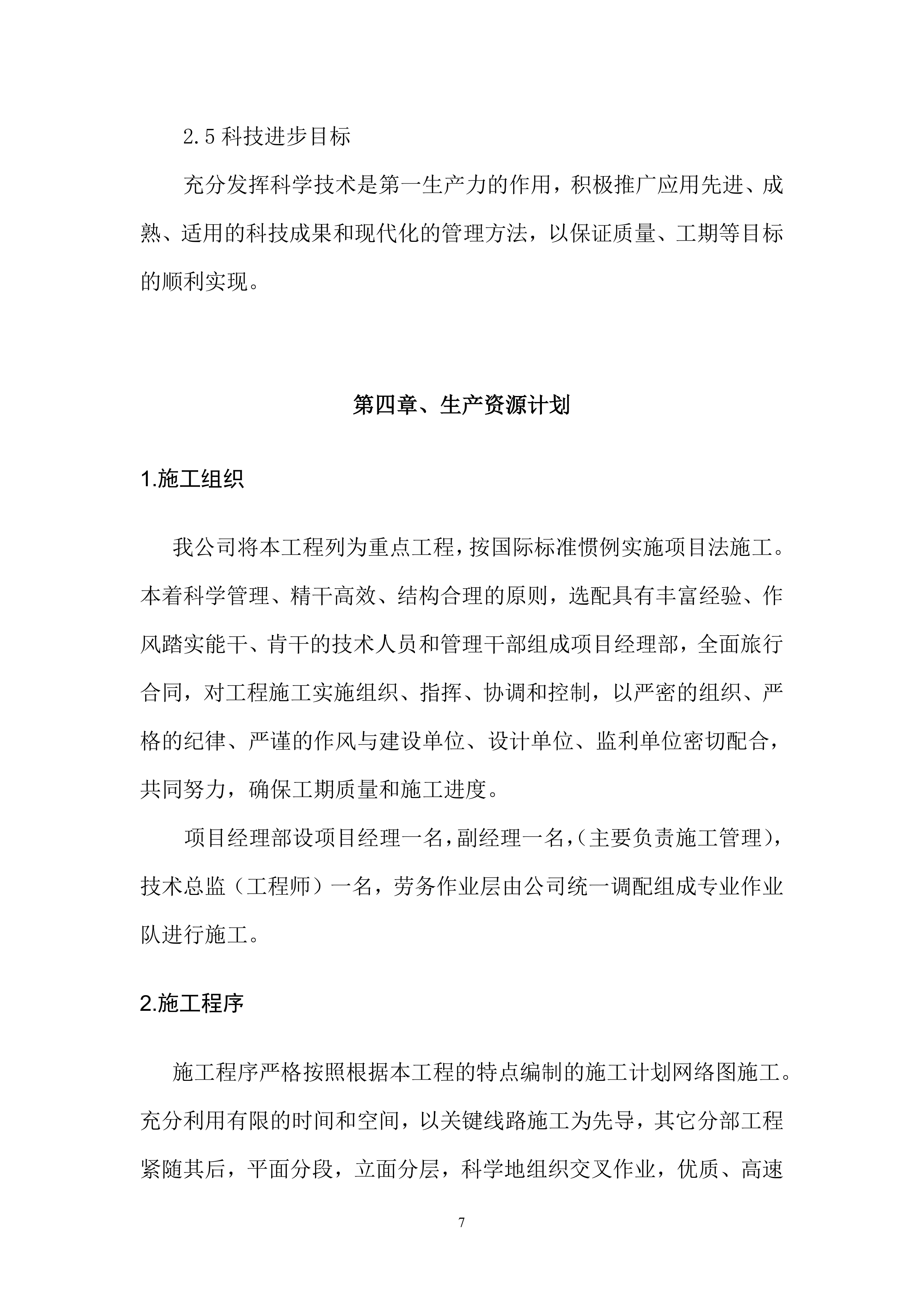

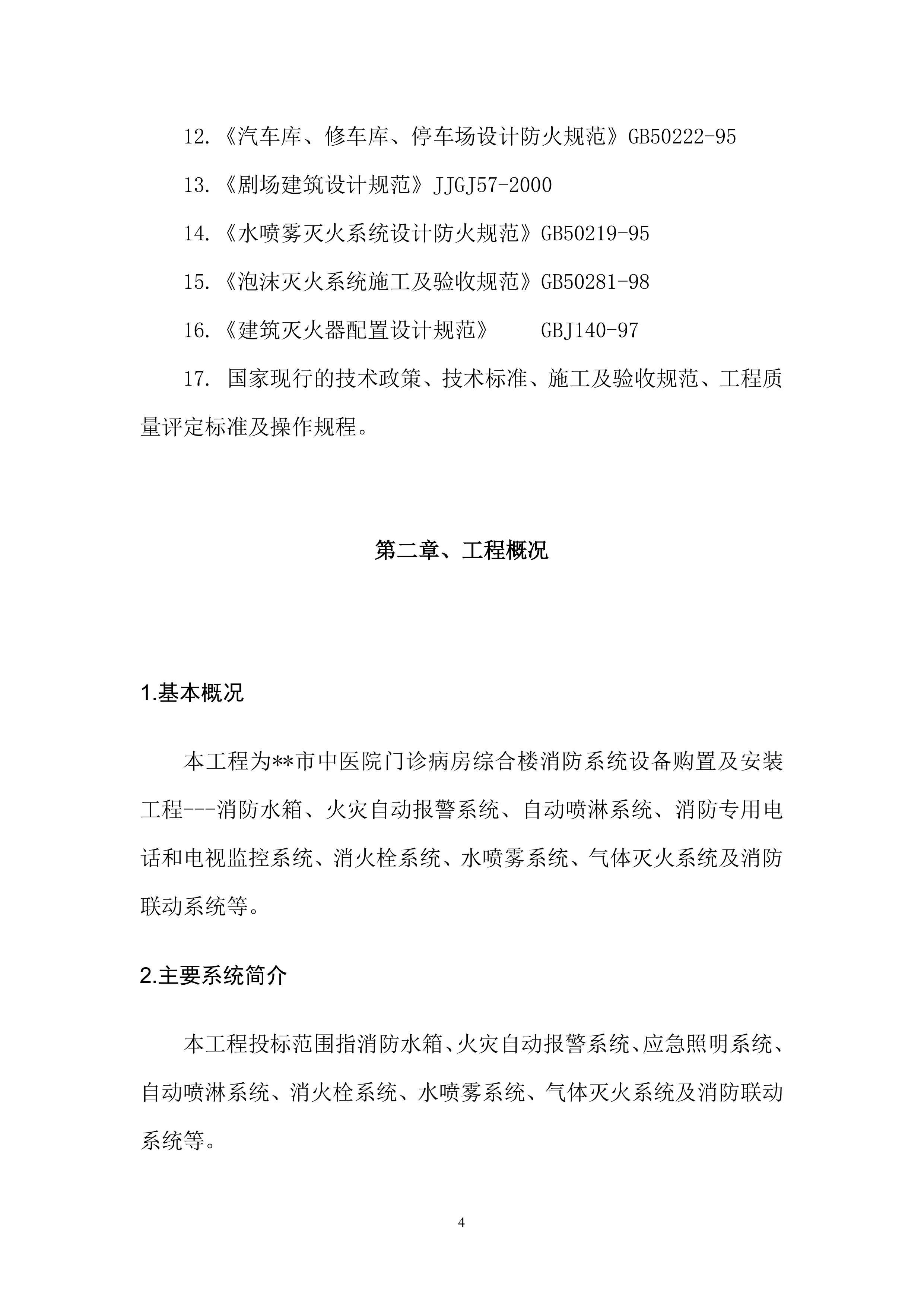

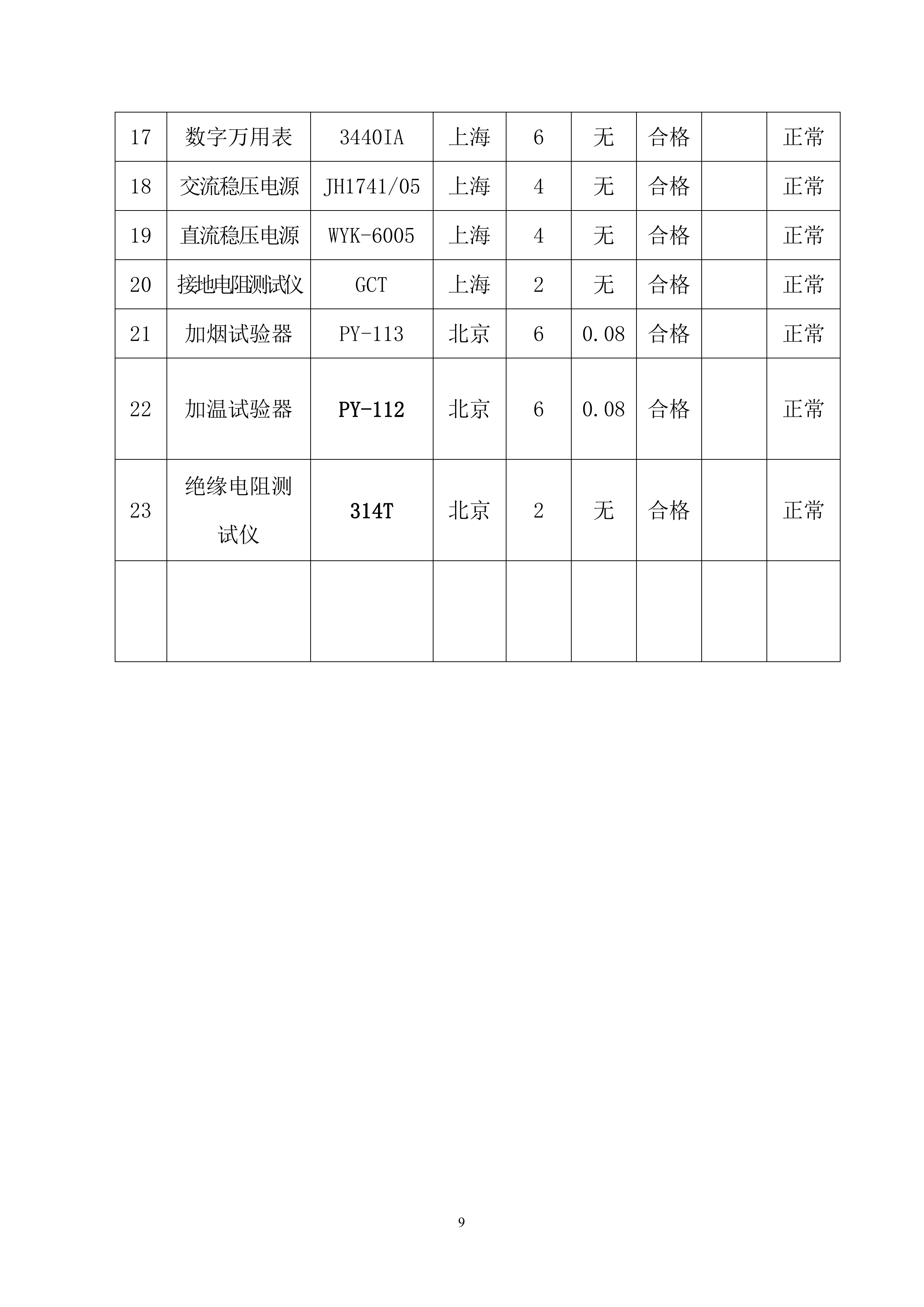

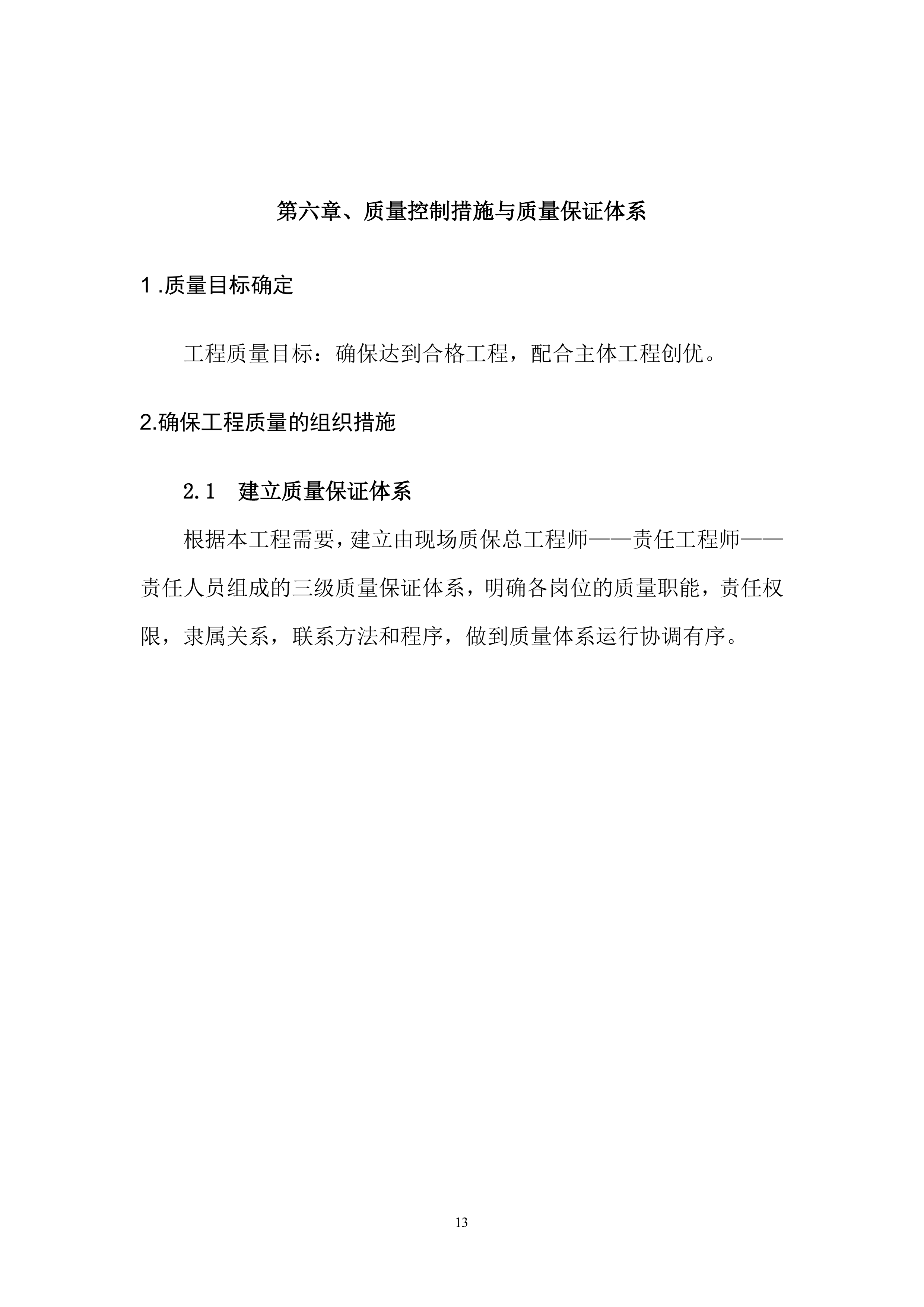

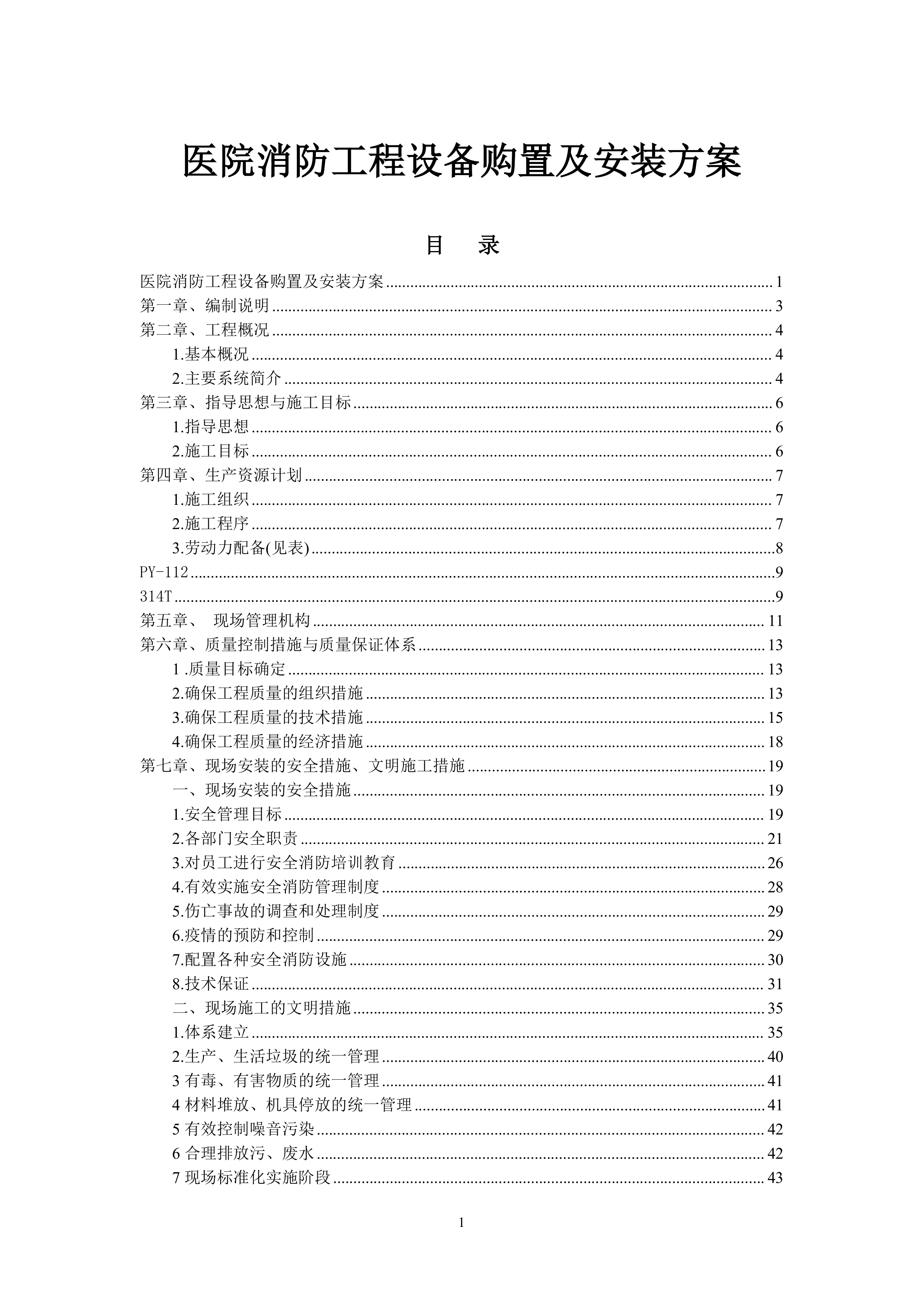

医院消防工程设备购置及安装方案 目 录 医院消防工程设备购置及安装方案 1 第一章、 编制说明 2 第二章、工程概况 4 1. 基本概况 4 2. 主要系统简介 4 第三章、指导思想与施工目标 5 1 . 指导思想 5 2 . 施工目标 6 第四章、生产资源计划 6 1 . 施工组织 6 2 . 施工程序 7 3 . 劳动力配备(见表) 7 PY-112 9 314T 9 第五章、 现场管理机构 11 第六章、质量控制措施与质量保证体系 13 1 . 质量目标确定 13 2 . 确保工程质量的组织措施 13 3 . 确保工程质量的技术措施 15 4 . 确保工程质量的经济措施 18 第七章、现场安装的安全措施、文明施工措施 19 一、现场安装的安全措施 19 1.安全管理目标 19 2.各部门安全职责 21 3.对员工进行安全消防培训教育 26 4.有效实施安全消防管理制度 28 5.伤亡事故的调查和处理制度 29 6.疫情的预防和控制 29 7.配置各种安全消防设施 30 8.技术保证 31 二、现场施工的文明措施 35 1. 体系建立 35 2 . 生产、生活垃圾的统一管理 40 3有毒、有害物质的统一管理 41 4材料堆放、机具停放的统一管理 41 5有效控制噪音污染 42 6合理排放污、废水 42 7现场标准化实施阶段 43 第八章、地下管线及其地上、地下设施的加固及保护措施 45 一．原有地下管线探明及保护措施： 45 二．现有管线开挖应急措施 45 第九章、设备及材料供应计划、半成品保护措施 46 1、设备及材料供应计划 46 2.成品、半成品的保护措施 47 第十章、安装调试方案和测试设备及调试进度总体安排 51 一、主要分部分项工程施工方法 51 1消防报警及联动控制系统 52 2设备安装 55 3湿式喷水灭火系统安装 59 二、施工进度计划 68 1、施工进度总体安排 68 2 . 工进度控制点的设置 69 （3）施工进度计划表及施工总平面图： 70 第十一章、与相关专业配合、共创国优工程的组织计划和保证措施 72 一、施工协调措施 72 1.机电施工总体协调 72 2.与业主的协调 74 3.与监理的协调 76 4与总承包的协调 78 5.与设计单位的协调 79 6.与装饰单位的协调 80 二、工程创优措施 81 1.建立工程创优保证体系 81 2.创优过程和要求 84 3.工程创优管理要求 86 4. 申报资料与工程资料的收集与整理 88 第一章、 编制说明 本公司在认真阅读施工图纸和对工程现场勘查的基础上，对施工组织设计的编制原则、内容、措施进行了充分的研究和论证。本施工组织设计的编制目的是：为**市中医院门诊病房综合楼消防系统设备购置及安装工程施工组织提供完整的纲领性技术文件，用以指导安装工程施工与管理，确保优质、高效、安全、文明地完成**市中医院门诊病房综合楼消防系统设备购置及安装工程。 本施工组织设计的编制依据是： 1. **市中医院门诊病房综合楼消防系统设备购置及安装工程图纸。 2.火灾自动报警系统施工及验收规范:GB50166-92 3.《高层民用建筑设计防火规范》GB50045-95 4. 建设部颁布的《建筑工程施工现场管理规定》 5.建筑电气工程施工质量验收规范:GB50303-2002 6.《自动喷水灭火系统设计规范》GB5J84-85 7.《采暖通风与空气调节设计规范》GB50019-2003 8.《全国民用建筑工程设计技术措施 暖通空调动力》（2003版） 9.《室内自动喷水灭火设施安装》(89SS175) 10.《火灾报警控制通用技术条件》(GB4717-93) 11.《施工现场临时用电安全技术规范》JGJ80-91 12.《汽车库、修车库、停车场设计防火规范》GB50222-95 13.《剧场建筑设计规范》JJGJ57-2000 14.《水喷雾灭火系统设计防火规范》GB50219-95 15.《泡沫灭火系统施工及验收规范》GB50281-98 16.《建筑灭火器配置设计规范》 GBJ140-97 17. 国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作规程。 第二章、工程概况 1. 基本概况 本工程为**市中医院门诊病房综合楼消防系统设备购置及安装工程---消防水箱、火灾自动报警系统、自动喷淋系统、消防专用电话和电视监控系统、消火栓系统、水喷雾系统、气体灭火系统及消防联动系统等。 2. 主要系统简介 本工程投标范围指消防水箱、火灾自动报警系统、应急照明系统、自动喷淋系统、消火栓系统、水喷雾系统、气体灭火系统及消防联动系统等。 自动喷淋系统：采用热镀锌钢管，管径大于或等于DN100采用卡箍式连接，管径小于DN100采用丝扣连接。平时有气压罐及压力开关自动控制增压泵维持管网压力，压力过低时直接启动主泵。火灾时，喷头喷水，水流指示器动作冰箱消防控制室报警，同时，西式报警法动作击响水力警铃，启动喷淋泵，消防控制室能收到其返馈信号。 水喷雾系统：烟、温感探测器报警后，自动打开雨淋阀，雨淋阀处压力开关自动启动水雾消防泵向管网供水。在消防控制室可通过硬件线手动控制水雾消防泵。 火灾自动报警系统及联动系统：采用声光响器作为防火分区报警设备，包括火灾自动报警装置、消防联动装置及系统接地、消防电话、消防广播。 气体灭火系统：变电室内设有2000型固定式气溶胶自动灭火系统。设有手动、自动、机械应急三种启动方式。当任一防护区放生火灾报警信号，控制器确认火灾时，声光报发出报警信号，同时联动风纪、风口、电源等设备，延时20-30s灭火剂喷放。 消火栓系统：平时压力开关自动控制增压泵维持管网压力，压力过低时，直接启动主泵。消防按钮直接启动消火栓泵，并接收其返馈信号。消防泵房可直接启动消火栓泵。 第三章、指导思想与施工目标 1 . 指导思想 以质量为中心，按照ISO9002标准建立工程质量保证体系，选配高素质的质量管理人员和技术骨干组组成项目班子，选择技术熟练的施工作业队伍，按照项目法组织施工：紧紧围绕工程质量、工期、安全及文明施工目标，严格履行合同，安全、优质、高效地完成工程施工任务。 2 . 施工目标 2.1质量生产目标 达到合格工程标准。 2.2安全生产目标 加强安全生产管理，杜绝伤亡事故发生。 2.3文明施工目标 严格实施建设部及河南省有关施工现场文明施工管理的规定，确保达到文明施工工地。 2.4环保卫生目标 不污染城市道路，不随地排放施工、生活污水，施工不扰民。 2.5科技进步目标 充分发挥科学技术是第一生产力的作用，积极推广应用先进、成熟、适用的科技成果和现代化的管理方法，以保证质量、工期等目标的顺利实现。 第四章、生产资源计划 1 . 施工组织 我公司将本工程列为重点工程，按国际标准惯例实施项目法施工。本着科学管理、精干高效、结构合理的原则，选配具有丰富经验、作风踏实能干、肯干的技术人员和管理干部组成项目经理部，全面旅行合同，对工程施工实施组织、指挥、协调和控制，以严密的组织、严格的纪律、严谨的作风与建设单位、设计单位、监利单位密切配合，共同努力，确保工期质量和施工进度。 项目经理部设项目经理一名，副经理一名，（主要负责施工管理），技术总监（工程师）一名，劳务作业层由公司统一调配组成专业作业队进行施工。 2 . 施工程序 施工程序严格按照根据本工程的特点编制的施工计划网络图施工。充分利用有限的时间和空间，以关键线路施工为先导，其它分部工程紧随其后，平面分段，立面分层，科学地组织交叉作业，优质、高速地完成施工任务。 3 . 劳动力配备(见表) 主要施工机械计划 序号 主要机械 设备名称 规格型号 产地 数量 (台) 功率 年检 情况 制造 年份 使用 状况 1 电焊机 BX3-500-2 上海 15 44.5 合格 正常 2 电焊机 BX1-300-1 上海 10 34.2 合格 正常 3 平口咬口机 TZD-15W 西安 6 2.2 合格 正常 4 联合咬口机 YZL-16C 西安 6 2.2 合格 正常 5 液压弯管机 WYQ 洛阳 10 1.1 合格 正常 6 电动套丝机 T03 杭州 10 2 合格 正常 7 砂轮切割机 Φ400 上海 12 1.5 合格 正常 8 电动试压泵 SY-2.5 山西 6 3 合格 正常 9 台钻 Φ6 郑州 6 1.1 合格 正常 10 电锤 2010型 日本 20 0.8 合格 正常 11 磨光机 手持式 湖南 15 0.37 合格 正常 12 打孔机 200型 郑州 6 1.5 合格 正常 13 扩口机 4 合格 正常 14 空压机 1.5M 3 浙江 4 1.5 合格 正常 15 喷头专用工具 PT-20 **市 16 无 合格 正常 16 自耦调压器 TDJC-S-1 上海 6 无 合格 正常 17 数字万用表 3440IA 上海 6 无 合格 正常 18 交流稳压电源 JH1741/05 上海 4 无 合格 正常 19 直流稳压电源 WYK-6005 上海 4 无 合格 正常 20 接地电阻测试仪 GCT 上海 2 无 合格 正常 21 加烟试验器 PY-113 北京 6 0.08 合格 正常 22 加温试验器 PY-112 北京 6 0.08 合格 正常 23 绝缘电阻测试仪 314T 北京 2 无 合格 正常 劳动力计划表 投标人应按所列格式提交包括分包人应在内的估计的劳动力计划表。本计划表是以每班八小时工作制为基础的。 单位：人 工种、级别 按工程施工阶段投入劳动力情况 第一个月 第二个月 第三个月 测量工、中级 2 2 1 电工、中级 5 7 7 管工、中级 13 13 13 机械工、中级 5 4 5 电焊工、中级 5 5 3 油漆工、中级 2 2 3 车工、中级 2 2 2 铆工、中级 4 4 4 电气安装工、中级 7 13 10 力工 9 9 9 投标人：（盖章） ** 公司 授权代表：（签字） 第五章、 现场管理机构 项目经理部管理体系 项目经理: 项目经理: 项目总工程师: 项目总工程师: 项目副经理 项目副经理 工 程 技 术 部 经营计 划 部 质量安全 部 物 资 设 备 部 财务 部 综 合 办 公 室 工 程 技 术 部 经营计 划 部 质量安全 部 物 资 设 备 部 财务 部 综 合 办 公 室 管道作业队 管道作业队 自控作业队 自控作业队 调整作业 队 调整作业 队 安装 作业队 安装 作业队 本工程为我公司重点工程，按一级项目经理部组建管理机构，依据质量体系标准和我公司编制的质量体系程序对工程进行全过程控制和管理，使工程质量在实施过程中处于受控状态，以保证工程质量满足合同要求，使业主满意放心。 项目部组织机构由公司副总工程师担任项目经理，组建项目经理部，机构组成如上 a. 项目经理：国家一级项目经理，高级工程师 b.　各部门职责 工程技术部：负责现场工程技术管理，编制质量计划和施工方案、试验和测量、工程调度等。 质量安全部：负责工程质量、安全管理、工程质量检查和监督及质量评定等。 经营计划部：负责预算、结算和决算工作，签订有关合同和经营管理，计划安排及统计报表等。 物资设备部：负责材料、周转料具、机械设备等供应、保管防护及机械设备维修保养等。 财务部：负责财务管理、资金控制、成本核算等。 综合办公室：负责施工现场文明施工管理、接待、联系、收发及文件保管、行政福利等。 各部门人员由责任心强、具有相当专业知识和现场经验的人员组成，建立和健全岗位责任，分工负责。 第六章、质量控制措施与质量保证体系 1 . 质量目标确定 工程质量目标：确保达到合格工程，配合主体工程创优。 2 . 确保工程质量的组织措施 2.1 建立质量保证体系 根据本工程需要，建立由现场质保总工程师——责任工程师——责任人员组成的三级质量保证体系，明确各岗位的质量职能，责任权限，隶属关系，联系方法和程序，做到质量体系运行协调有序。 项目经理: 项目总工程师: 工 程 技 术 部 经营计划 部 技术监督 部 物 资 设 备 部 财 务 部 综 合 办 公 室 计 量 质量检验 质量体系监控 试验室 安装作业队 自控作业队 调整 作业 队 管道作业队 项目经理: 项目总工程师: 工 程 技 术 部 经营计划 部 技术监督 部 物 资 设 备 部 财 务 部 综 合 办 公 室 计 量 质量检验 质量体系监控 试验室 安装作业队 自控作业队 调整 作业 队 管道作业队 2.2 实行质量责任制度 本工 工程实行质量承包责任制度，凡进入现场施工人员必须与项目经理签订承包责任书，将质量与收入挂钩，奖惩分明，充分调动全体人员生产积极性和质量意识。 2.3 按质量标准对工程质量实施全过程控制 本工程实行过程管理、控制，首先建立质量管理体制，在施工过程管理、控制当中，严格按设计图纸、现行国家及省市有关标准、规范及施工组织设计进行施工。按《施工生产过程控制程序》要求进行过程控制；按《过程监视和测量控制程序》要求进行测量控制。 将过程管理、控制按质量职能展开，制订分部、分项工程施工工艺流程、施工方案，设置质量控制点，作好“三工序”控制，严格执行“六个不准”以工序质量保分项、分部质量。使整个施工过程处于受控状态，按标准化控制管理。 由公司领导组织、技术、质检、物资设备、经营计划、劳动人事、教培中心等部门依据合同规定，施工条件进行质量策划，组建项目质量体系和满足工程的各项要求。 2.4 控制人员素质 (1).项目部向公司人事部提供用人计划，并由人事部培训上岗，统一调配。 （2）.项目部定期对施工人员进行规范规程、工序工艺、标准、计量、检验等质量基础知识培训，开展质量意识教育。 （3）.项目经理及所有技术人员均具备相应的专业技术职称，施工人员、质检员、安全员持证上岗。特殊工作人员持证上岗。 3 . 确保工程质量的技术措施 3.1 编制先进的施工作业方案 施工前技术人员要熟悉施工图纸，组织图纸会审，将设计中的问题，漏洞及早提出。依据施工图纸、现行国家及省市有关标准、规范和国家及省市质量评定标准, 针对本工程特点，编制详细具体的施工方法和工艺流程图，通过比较选择最佳方案，保证质量、工期，制订合理可靠的技术保证措施。并向操作者详细交底做到心中有数。并将编制先进的施工作业方案。通过施工过程质量按职能性质。由技术人员对每个工种的技术质量要求和施工进度等进行交底，施工中认真检查执行情况，并及时如实地做好各种施工记录。 针对关键过程，特殊过程另行编制或指明使用的作业指导书和控制方法。对施工中的关键过程需设置质量管理点，绘制工艺流程图，对特殊过程还需设置过程参数，技术指标，对实施情况进行连续监控记录。 3.2 加强关健过程控制 工程坚持预先定标准，定样板，定材料，定做法，实行样板、件制度，样板经甲、乙、丙共同验收认可后，方进行大面积施工，达不到样板标准的坚决返工。 3.3 开展QC小组活动 根据工程特点建立QC小组，增加技术含量，提高分项、 分部工程优良率，确保创优目标实现。 3.4 加强工程物质材料的质量控制 加强对原材料的质量控制，在工程中严把进货质量关，采购的产品应证件齐全，按规定进行检验、复试，经验证合格后，三日内办理入库验收手续，保管员建立入库台帐。 原材料质量的优劣是整个工程的关键，所有使用的材料必须符合设计要求具有材质证明书。主材采购必须在“合格分承包方名录”中的单位采购，采购程序按质保体系程序文件《物质采购控制程序》和《进货检验控制程序》和《顾客提供产品控制程序》。 （1）原材料从进货、检验按质量文件《物质采购控制程序》、《进货检验和试验控制程序》、《不合格品控制程序》、《搬运、贮存、包装、防护和交付控制程序》进行控制。 （2）原材料采购前，根据设计和合同及质量计划的要求，对供应商进行评审后，列出合格分承包方名单目录，凡被评价的分承包方已获得质量认证的可直接登记在《合格物质分承包方名单目录》之中，对合格的供应商定期进行评审、考核、清理。 （3）采购的产品应证件齐全，经验证合格后，三日内办理入库验收手续，保管员建立入库台帐。不合格物资应按《不合格品的控制程序》处置。所有进入现场的物资，应按《物资入库、贮存、发放管理办法》的有关规定。 （4）所有采购及顾客提供的产品按《进货检验和试验控制程序》检验试验。发现不合格物资，应按《不合格品的控制程序》控制。 (5)常用的验证方法有： 质量检查；核对产品标牌、规格、型号； 计量或点验产品的数量； 测量或度量产品的几何尺寸； 审核产品质量文件的符合性。 进货后的物资按《产品标识和可追溯性控制程序》进行标识其检验和试验状态。由材料员在有关台帐，挂牌等标识方式上写清，未经检验的物质不得投入使用，如因生产急需放行时，按下列原则处理： ①.对产品做出明确标识，确保可追溯性，同时由施工单位填写“进货紧急放行审批表”经项目经理部总工签字放行； ②.对于要紧急放行的物资，依据《产品标识和可追溯性程序》标识； ③.施工员做好记录，材料员应立即取样送检，并及时将试验数据通知使用，若试验不合格时，由供应部门会同施工单位，根据标记如数追回更换； ④紧急放行的物质仅限于在施工中做出标识并可追回的物资，如钢材、电气材料等。 3.5 加强先进设备的投入 如果我们中标将投入先进的机械设备，保证工程质量。 3.6 成品、半成品的保护 ⑴ 制定科学的作业计划，减少交叉施工中的相互干扰，防止盲目施工和不合理赶工期；减少因不采取防护措施而造成互相损坏、反复污染等现象的发生。 ⑵ 建立施工成品保护制度，上道工序应办理必要的交接手续，明确各工种对上道工序质量保护责任及本工序的防护措施，提高施工成品保护的责任心。 ⑶ 原材料、半成品或成品进场后应及时入库；或小心码放整齐，用苫布覆盖，防止曝晒，受潮或损坏。 4 . 确保工程质量的经济措施 4.1 建立质量奖罚制度 以国家和河南省质量验评标准建立工程质量奖罚制度。 使工程质量与工资挂钩，对工程质量好的个人和班组实行优质优价。 4.2 建立激励机制 公司及项目部对施工现场的生产质量进行不定期的突击检查评分，执行国家和河南省质量验评标准，对项目部质量责任人按质量的优劣进行评定，对质量差的要加以重罚，对质量好的给予奖励。 第七章 、现场安装的安全措施 、文明施工措施 一、现场安装的安全措施 1.安全管理目标 安全管理是项目管理重要组成部分，贯穿于施工的全过程，关系着现场施工全体人员的人身安全。本工程安全管理目标是：杜绝安全事故发生，轻伤负伤率控制在1人次。 建立安全保证体系 为了把安全工作落到实处，本工程中，机电安装工程在总承包安全管理体系的基础上，建立健全以项目经理为首的安全保证体系。项目经理为工程安全生产的第一责任人，配备专职安全员，同时，各专业技术人员为兼职安全员。 2）.本工程实行项目经理安全责任制，安装工程安全消防管理体系隶属总承包工程。从项目经理到现场安装作业人员层层落实安全消防责任体系，各尽其职，各负其责。安全消防保证体系见下图所示。 业主、监理及安检站 业主、监理及安检站 总承包安全管理领导小组 总承包安全管理领导小组 项目经理 项目经理 项目技术负责人 项目技术负责人 办 公 室 办 公 室 工程技术部 工程技术部 财务合约部 财务合约部 物资设备部 物资设备部 安全质量部负责人 安全质量部负责人 专业工程师 专业工程师 专职安全员 专职安全员 各专业施工班 各专业施工班 实行全过程、全面监督 实行全过程、全面监督 安全保证体系图 2.各部门安全职责 （1）项目经理职责 1) 项目经理对本工程的安全生产负全面领导责任。 2）贯彻落实政府和企业安全生产的方针、政策、法规和各项规章制度。 3）组织制定本工程项目安全生产管理办法和要求，并监督实施。 4）明确各部门、各岗位的安全消防工作职责，支持、指导、监督安全管理人员的工作。 5) 领导施工现场每周一次的安全例会、半月一次的安全消防大检查，对不安全因素，督促质量安全部定时、定人、定措施予以解决。 6) 发生安全事故，组织做好抢救工作与现场保护，并及时上报，组织配合事故调查，按“四不放过”原则处理，组织制定防范措施，并监督落实。 （2）项目技术负责人职责 1) 项目技术负责人对安全生产负领导责任。 2）负责贯彻安全生产方针政策，严格执行安全消防技术规程、规范、标准。 3） 协助项目经理制定本项目安全生产管理办法、要求和各项规章制度，并监督实施。 4) 组织项目技术人员编制安全技术措施，并随时检查、监督、落实。 5) 参加所负责每周一次的安全检查，对不安全因素，定时、定人、定措施予以解决，并落实、检查。 （3）质量安全部职责 1）对安全消防工作负直接责任。 2) 执行国家、市安全生产的方针、政策、法规和各项规章制度。参与制定并执行本项目安全生产管理办法和要求。 3） 落实有关安全管理规定，对进场工人进行安全教育和培训，强化职工的安全意识。 4) 组织现场安全生产、消防措施的检查，出现问题及时处理。 5) 在项目总工程师领导下，参加每周一次的安全大检查，并做好检查记录。对查出的问题，负责下发问题整改单，并亲自监督整改。 6) 经常组织安全生产、消防工作的宣传活动。 7）发生安全事故时，首先采取应急措施，保护好现场，并立即报告，按照“四不放过”原则督促改进措施的落实。 8) 负责收集整理安全管理资料，及时向上级安全部门汇报本项目部安全状况，填报安全统计报表。待本项目竣工后把本项目执行的安全管理情况资料整理上报。 （4）专职安全员职责 1）执行国家、市安全生产的方针、政策、法规和各项规章制度。执行本项目安全生产管理办法和要求。 2）主持对进场工人进行安全消防教育和培训，指导施工队（班组）正确使用劳动保护用品及消防设施。 3）参加专业工程师对工人的安全消防技术交底，强调安全注意事项、不安全因素、可能发生事故的地方。 4） 深入现场检查安全消防措施的落实情况，发现不安全因素及时纠正，当出现险情时有权采取果断措施，并对违章指挥，不服从管理，违反安全管理规定的施工队（班组）和个人，按照有关规定给予处罚。 5）现场发生安全事故时，先采取应急措施，保护好现场，并立即报告。 （5）工程技术部职责 1）执行项目部关于安全、消防的有关规定。 2）组织专业工程师编制安全消防技术措施。 3）参加质量安全部主持的职工安全消防教育与培训。 4）组织专业工程师对工人的安全消防技术交底。 5）检查现场安全消防措施的落实情况。 （6）物资设备部职责 1)根据劳动防护用品计划及时供货。 2）购置的劳动防护用品必须“三证”齐全（生产许可证、产品合格证、年检证），不符合安全标准的用品必须更换，严禁发放使用。 3）按要求做好材料堆放及储存，防止坍塌，仓库配备灭火器材。 4）组织员工进行安全技术操作规程的教育与学习。 5）对施工现场的机械设备安全运行负责，按机械设备管理要求对现场设备进行管理。 5）参加安全事故的调查，从设备事故方面认真分析原因，提出处理意见，制定防范措施。 （7）财务合约部职责 建立安全措施资金专管专用制度。 （8）办公室职责 1）遵守项目部安全消防的各项规定和要求。 2）合理调度，满足现场对资源的需求，避免为抓进度而盲目蛮干导致安全事故的发生。 3）抓好现场总平面管理，使现场物流、人流安全畅通。 （9）专业工程师职责 1）认真执行上级有关安全生产规定，合理安排班组工作，对所管辖专业的安全生产负责。 2）负责编制本工种的安全消防技术措施，并对作业班组进行技术交底。 3）领导班组搞好安全生产活动，组织班组学习安全消防操作规程及安全规定。指导工人正确使用防护消防设施和劳保用品。 4）经常检查作...
