项目实施方案
工作重点分析

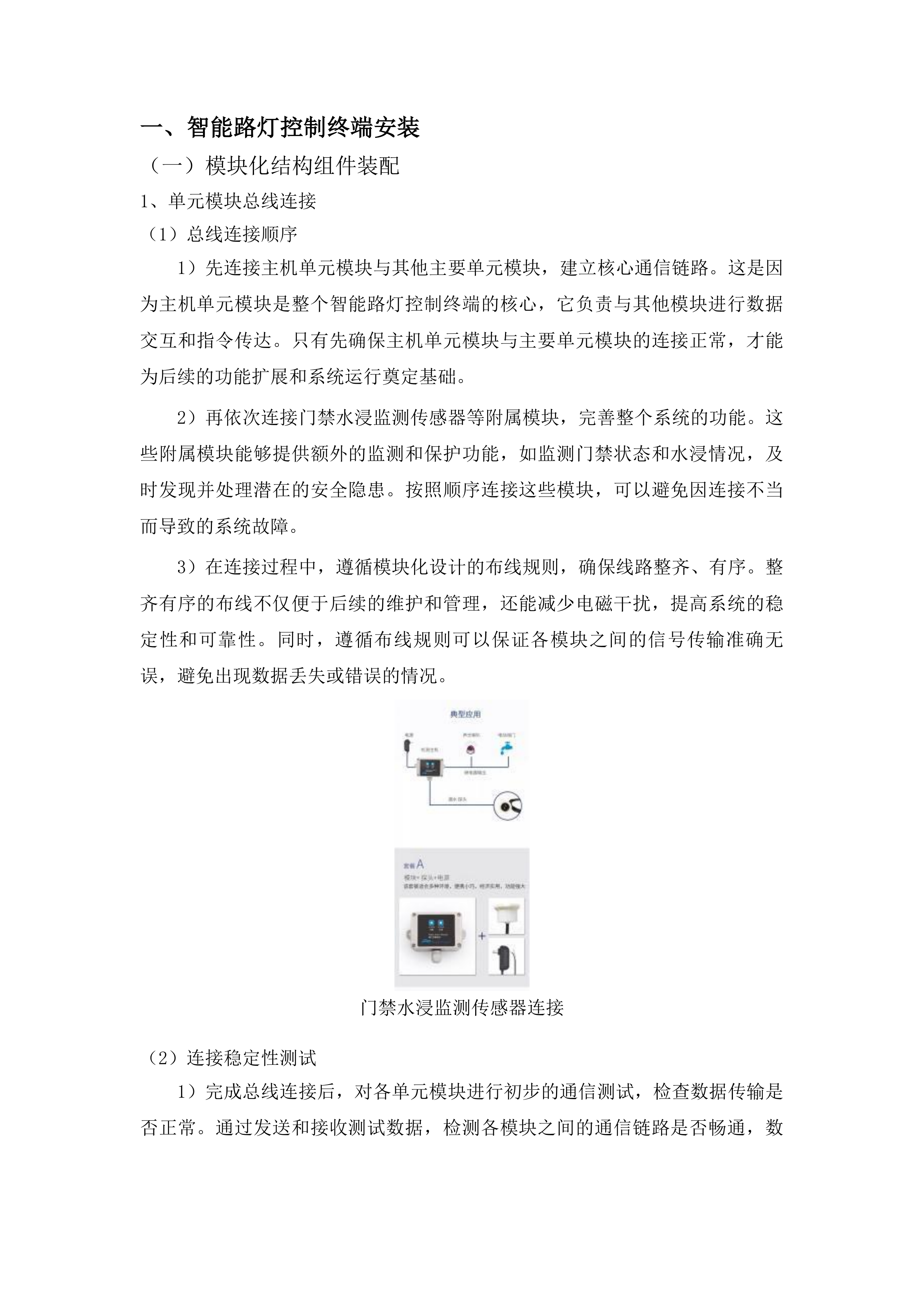

智能路灯控制终端安装
模块化结构组件装配
单元模块总线连接
总线连接顺序
1）先连接主机单元模块与其他主要单元模块，建立核心通信链路。这是因为主机单元模块是整个智能路灯控制终端的核心，它负责与其他模块进行数据交互和指令传达。只有先确保主机单元模块与主要单元模块的连接正常，才能为后续的功能扩展和系统运行奠定基础。
2）再依次连接门禁水浸监测传感器等附属模块，完善整个系统的功能。这些附属模块能够提供额外的监测和保护功能，如监测门禁状态和水浸情况，及时发现并处理潜在的安全隐患。按照顺序连接这些模块，可以避免因连接不当而导致的系统故障。
3）在连接过程中，遵循模块化设计的布线规则，确保线路整齐、有序。整齐有序的布线不仅便于后续的维护和管理，还能减少电磁干扰，提高系统的稳定性和可靠性。同时，遵循布线规则可以保证各模块之间的信号传输准确无误，避免出现数据丢失或错误的情况。
门禁水浸监测传感器连接
连接稳定性测试
1）完成总线连接后，对各单元模块进行初步的通信测试，检查数据传输是否正常。通过发送和接收测试数据，检测各模块之间的通信链路是否畅通，数据是否能够准确无误地传输。如果发现数据传输异常，及时排查故障原因，确保通信正常。
2）模拟不同的工作场景，测试总线连接在各种情况下的稳定性，确保系统的可靠性。不同的工作场景可能会对总线连接产生不同的影响，如高温、低温、潮湿等环境条件。通过模拟这些场景，可以检验总线连接在复杂环境下的稳定性，提前发现并解决潜在的问题。
3）对测试过程中出现的问题及时进行排查和解决，保证连接的质量。一旦发现问题，立即采取相应的措施进行修复，如检查线路连接是否松动、更换故障模块等。及时解决问题可以避免问题扩大化，保证系统的正常运行。

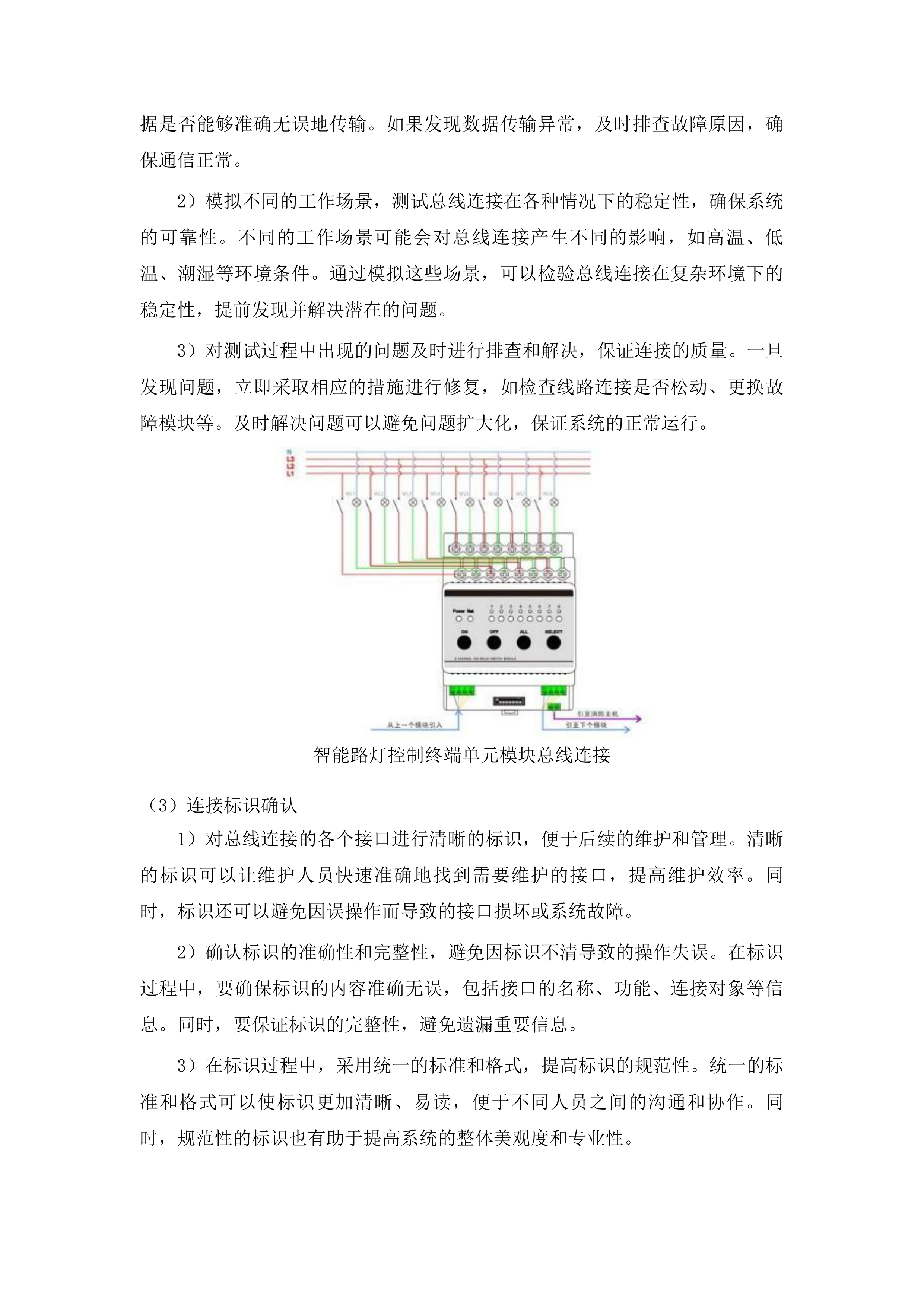

智能路灯控制终端单元模块总线连接
连接标识确认
1）对总线连接的各个接口进行清晰的标识，便于后续的维护和管理。清晰的标识可以让维护人员快速准确地找到需要维护的接口，提高维护效率。同时，标识还可以避免因误操作而导致的接口损坏或系统故障。
2）确认标识的准确性和完整性，避免因标识不清导致的操作失误。在标识过程中，要确保标识的内容准确无误，包括接口的名称、功能、连接对象等信息。同时，要保证标识的完整性，避免遗漏重要信息。
3）在标识过程中，采用统一的标准和格式，提高标识的规范性。统一的标准和格式可以使标识更加清晰、易读，便于不同人员之间的沟通和协作。同时，规范性的标识也有助于提高系统的整体美观度和专业性。

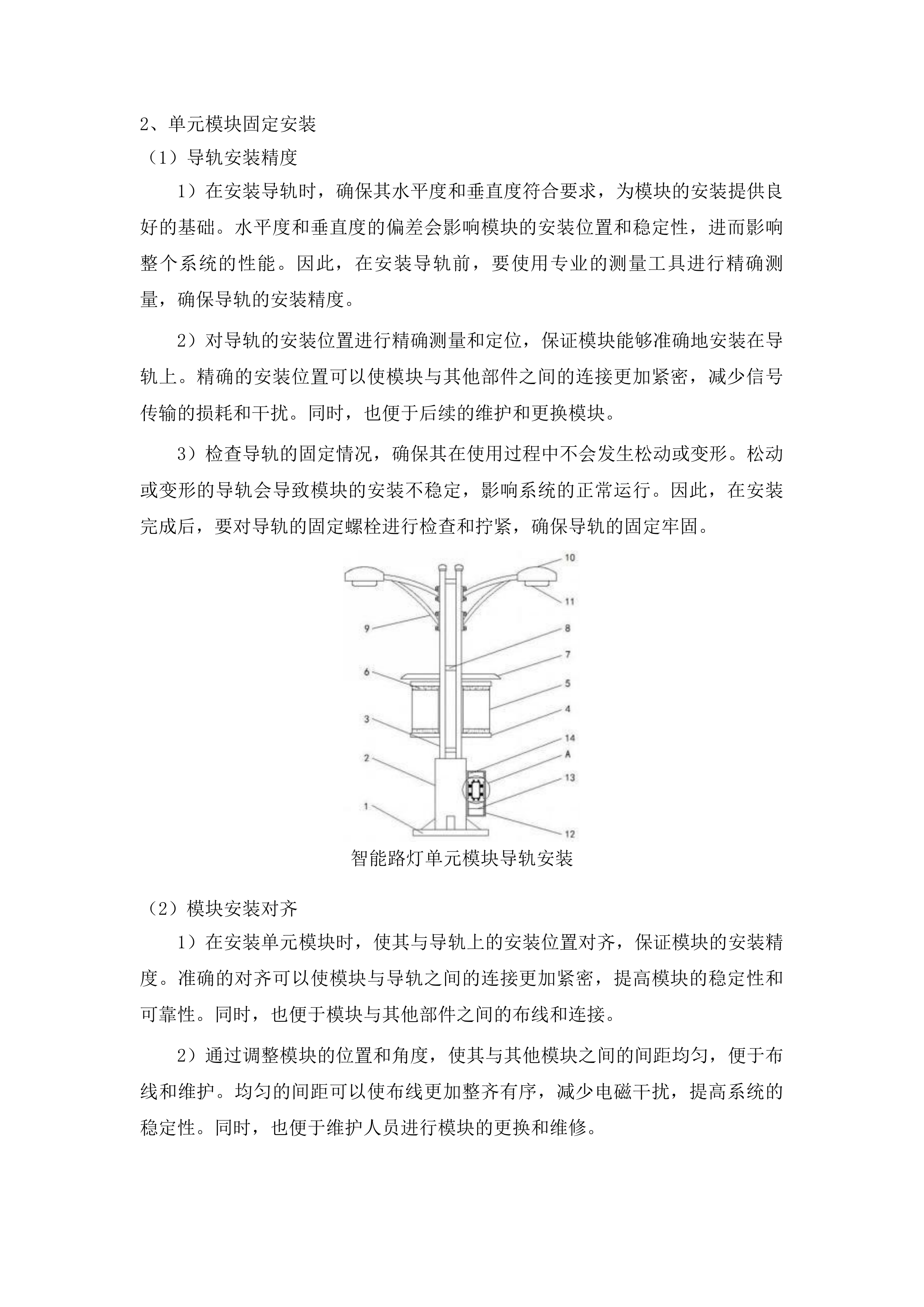

单元模块固定安装
导轨安装精度
1）在安装导轨时，确保其水平度和垂直度符合要求，为模块的安装提供良好的基础。水平度和垂直度的偏差会影响模块的安装位置和稳定性，进而影响整个系统的性能。因此，在安装导轨前，要使用专业的测量工具进行精确测量，确保导轨的安装精度。
2）对导轨的安装位置进行精确测量和定位，保证模块能够准确地安装在导轨上。精确的安装位置可以使模块与其他部件之间的连接更加紧密，减少信号传输的损耗和干扰。同时，也便于后续的维护和更换模块。
3）检查导轨的固定情况，确保其在使用过程中不会发生松动或变形。松动或变形的导轨会导致模块的安装不稳定，影响系统的正常运行。因此，在安装完成后，要对导轨的固定螺栓进行检查和拧紧，确保导轨的固定牢固。
智能路灯单元模块导轨安装
模块安装对齐
1）在安装单元模块时，使其与导轨上的安装位置对齐，保证模块的安装精度。准确的对齐可以使模块与导轨之间的连接更加紧密，提高模块的稳定性和可靠性。同时，也便于模块与其他部件之间的布线和连接。
2）通过调整模块的位置和角度，使其与其他模块之间的间距均匀，便于布线和维护。均匀的间距可以使布线更加整齐有序，减少电磁干扰，提高系统的稳定性。同时，也便于维护人员进行模块的更换和维修。

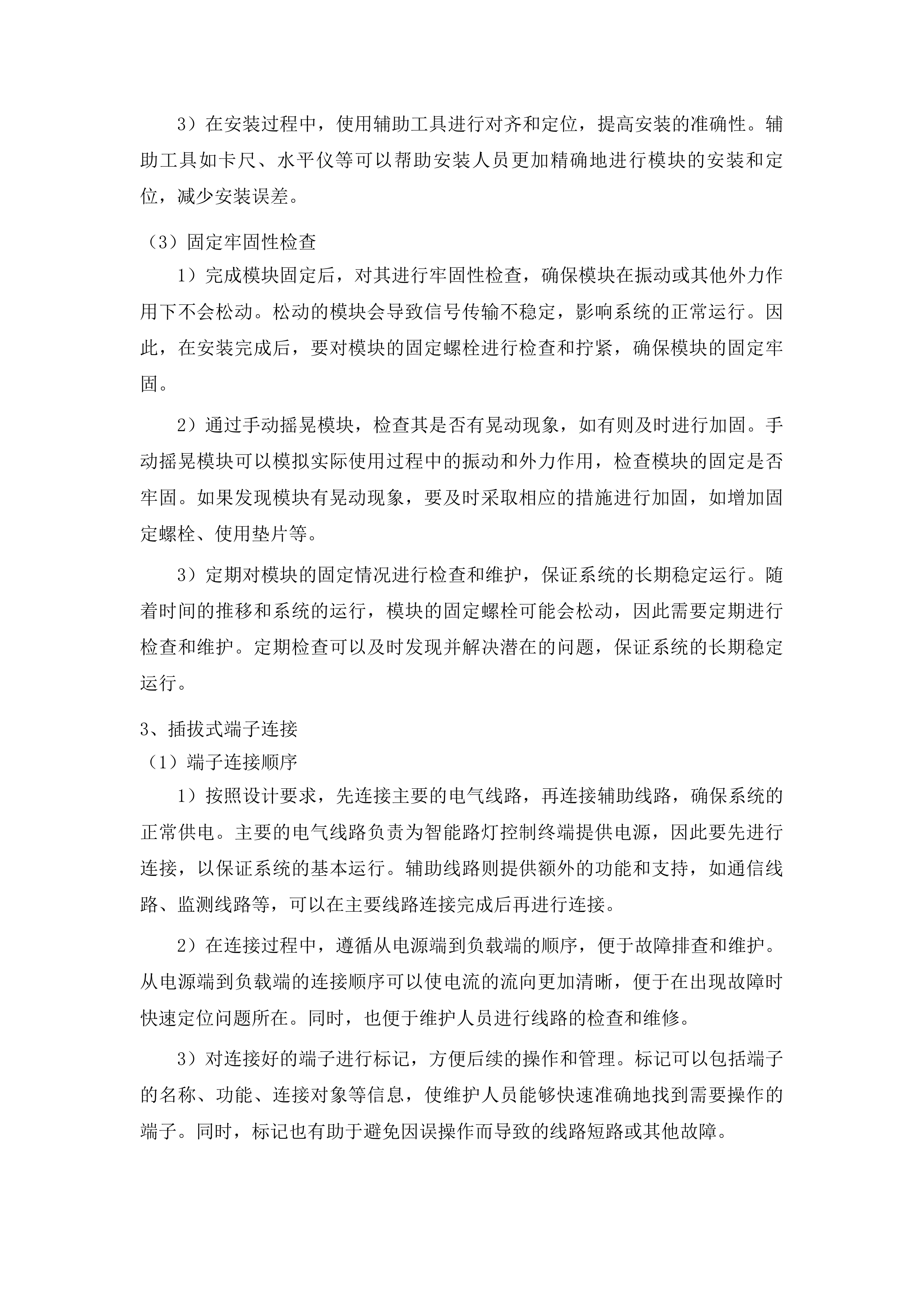

3）在安装过程中，使用辅助工具进行对齐和定位，提高安装的准确性。辅助工具如卡尺、水平仪等可以帮助安装人员更加精确地进行模块的安装和定位，减少安装误差。
固定牢固性检查
1）完成模块固定后，对其进行牢固性检查，确保模块在振动或其他外力作用下不会松动。松动的模块会导致信号传输不稳定，影响系统的正常运行。因此，在安装完成后，要对模块的固定螺栓进行检查和拧紧，确保模块的固定牢固。
2）通过手动摇晃模块，检查其是否有晃动现象，如有则及时进行加固。手动摇晃模块可以模拟实际使用过程中的振动和外力作用，检查模块的固定是否牢固。如果发现模块有晃动现象，要及时采取相应的措施进行加固，如增加固定螺栓、使用垫片等。
3）定期对模块的固定情况进行检查和维护，保证系统的长期稳定运行。随着时间的推移和系统的运行，模块的固定螺栓可能会松动，因此需要定期进行检查和维护。定期检查可以及时发现并解决潜在的问题，保证系统的长期稳定运行。
插拔式端子连接
端子连接顺序
1）按照设计要求，先连接主要的电气线路，再连接辅助线路，确保系统的正常供电。主要的电气线路负责为智能路灯控制终端提供电源，因此要先进行连接，以保证系统的基本运行。辅助线路则提供额外的功能和支持，如通信线路、监测线路等，可以在主要线路连接完成后再进行连接。
2）在连接过程中，遵循从电源端到负载端的顺序，便于故障排查和维护。从电源端到负载端的连接顺序可以使电流的流向更加清晰，便于在出现故障时快速定位问题所在。同时，也便于维护人员进行线路的检查和维修。
3）对连接好的端子进行标记，方便后续的操作和管理。标记可以包括端子的名称、功能、连接对象等信息，使维护人员能够快速准确地找到需要操作的端子。同时，标记也有助于避免因误操作而导致的线路短路或其他故障。

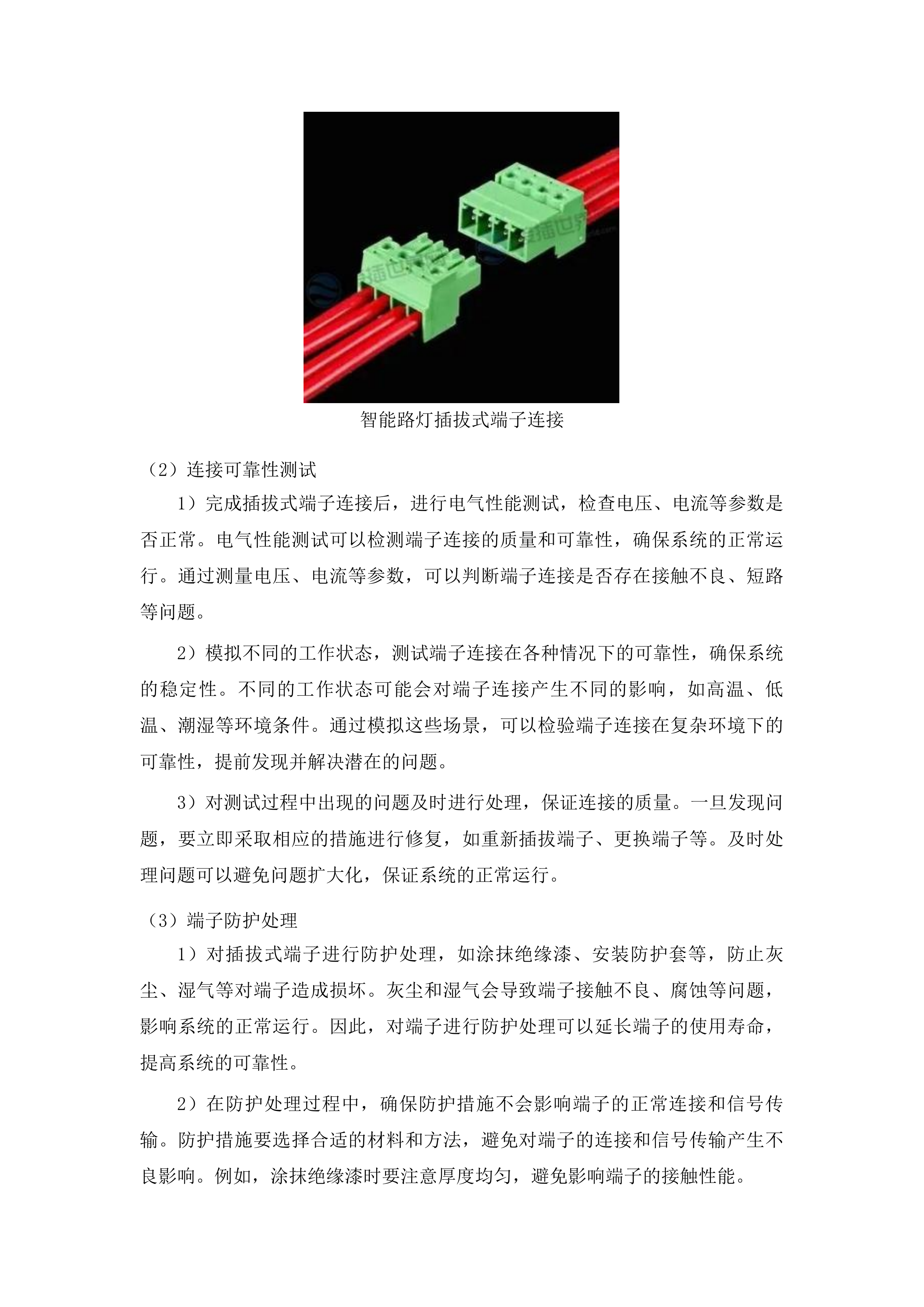

智能路灯插拔式端子连接
连接可靠性测试
1）完成插拔式端子连接后，进行电气性能测试，检查电压、电流等参数是否正常。电气性能测试可以检测端子连接的质量和可靠性，确保系统的正常运行。通过测量电压、电流等参数，可以判断端子连接是否存在接触不良、短路等问题。
2）模拟不同的工作状态，测试端子连接在各种情况下的可靠性，确保系统的稳定性。不同的工作状态可能会对端子连接产生不同的影响，如高温、低温、潮湿等环境条件。通过模拟这些场景，可以检验端子连接在复杂环境下的可靠性，提前发现并解决潜在的问题。
3）对测试过程中出现的问题及时进行处理，保证连接的质量。一旦发现问题，要立即采取相应的措施进行修复，如重新插拔端子、更换端子等。及时处理问题可以避免问题扩大化，保证系统的正常运行。
端子防护处理
1）对插拔式端子进行防护处理，如涂抹绝缘漆、安装防护套等，防止灰尘、湿气等对端子造成损坏。灰尘和湿气会导致端子接触不良、腐蚀等问题，影响系统的正常运行。因此，对端子进行防护处理可以延长端子的使用寿命，提高系统的可靠性。
2）在防护处理过程中，确保防护措施不会影响端子的正常连接和信号传输。防护措施要选择合适的材料和方法，避免对端子的连接和信号传输产生不良影响。例如，涂抹绝缘漆时要注意厚度均匀，避免影响端子的接触性能。
3）定期对端子的防护情况进行检查和维护，保证其防护效果。随着时间的推移和系统的运行，防护措施可能会出现磨损或损坏，因此需要定期进行检查和维护。定期检查可以及时发现并解决潜在的问题，保证端子的防护效果。
金属外壳抗电磁干扰处理
金属外壳安装
外壳尺寸适配
1）在选择金属外壳时，确保其尺寸与单元模块相匹配，保证模块能够顺利装入。合适的尺寸可以使模块与外壳之间的配合更加紧密，减少电磁泄漏的可能性。同时，也便于模块的安装和拆卸。
2）对外壳的内部空间进行检查，确保其能够容纳模块及相关的布线。内部空间不足可能会导致模块无法正常安装或布线混乱，影响系统的性能。因此，在选择外壳时，要根据模块的尺寸和布线要求，选择合适的外壳型号。
3）在安装过程中，对尺寸不合适的地方进行适当的调整，保证安装的质量。如果外壳的尺寸与模块不完全匹配，可以通过打磨、切割等方式进行调整，使其符合安装要求。同时，在调整过程中要注意避免损坏外壳和模块。

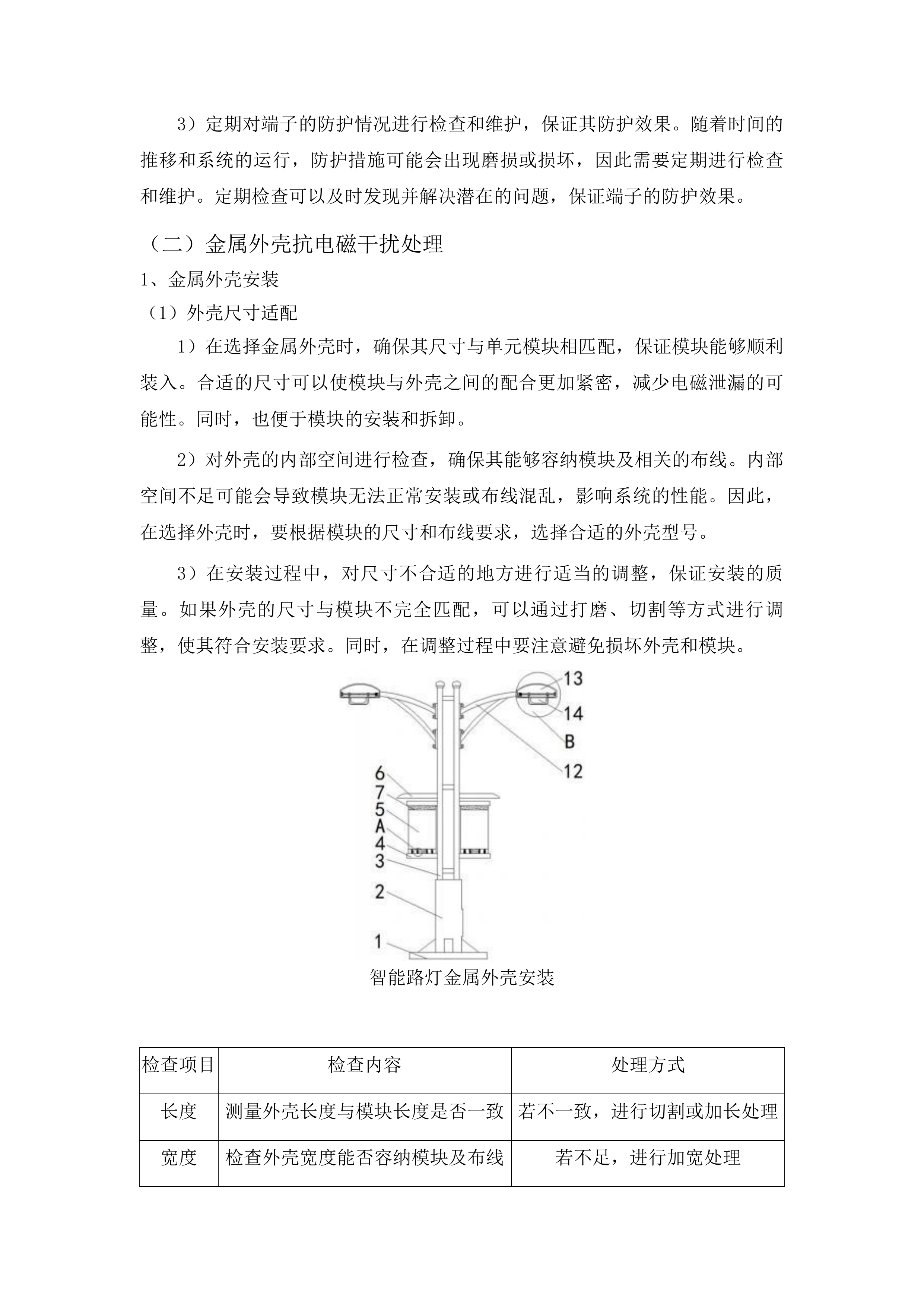

智能路灯金属外壳安装
检查项目
检查内容
处理方式
长度
测量外壳长度与模块长度是否一致
若不一致，进行切割或加长处理
宽度
检查外壳宽度能否容纳模块及布线
若不足，进行加宽处理

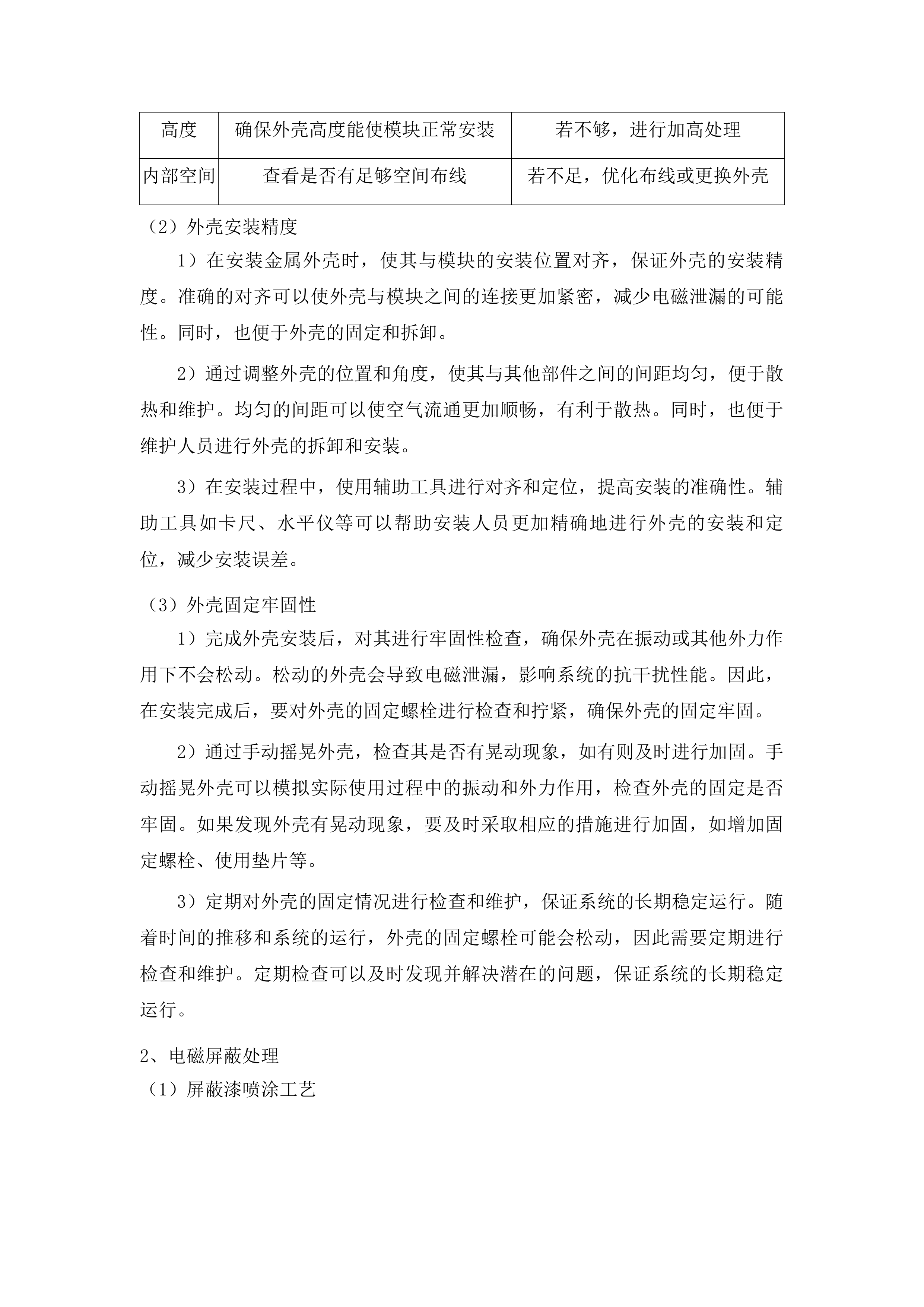

高度
确保外壳高度能使模块正常安装
若不够，进行加高处理
内部空间
查看是否有足够空间布线
若不足，优化布线或更换外壳
外壳安装精度
1）在安装金属外壳时，使其与模块的安装位置对齐，保证外壳的安装精度。准确的对齐可以使外壳与模块之间的连接更加紧密，减少电磁泄漏的可能性。同时，也便于外壳的固定和拆卸。
2）通过调整外壳的位置和角度，使其与其他部件之间的间距均匀，便于散热和维护。均匀的间距可以使空气流通更加顺畅，有利于散热。同时，也便于维护人员进行外壳的拆卸和安装。
3）在安装过程中，使用辅助工具进行对齐和定位，提高安装的准确性。辅助工具如卡尺、水平仪等可以帮助安装人员更加精确地进行外壳的安装和定位，减少安装误差。
外壳固定牢固性
1）完成外壳安装后，对其进行牢固性检查，确保外壳在振动或其他外力作用下不会松动。松动的外壳会导致电磁泄漏，影响系统的抗干扰性能。因此，在安装完成后，要对外壳的固定螺栓进行检查和拧紧，确保外壳的固定牢固。
2）通过手动摇晃外壳，检查其是否有晃动现象，如有则及时进行加固。手动摇晃外壳可以模拟实际使用过程中的振动和外力作用，检查外壳的固定是否牢固。如果发现外壳有晃动现象，要及时采取相应的措施进行加固，如增加固定螺栓、使用垫片等。
3）定期对外壳的固定情况进行检查和维护，保证系统的长期稳定运行。随着时间的推移和系统的运行，外壳的固定螺栓可能会松动，因此需要定期进行检查和维护。定期检查可以及时发现并解决潜在的问题，保证系统的长期稳定运行。
电磁屏蔽处理
屏蔽漆喷涂工艺

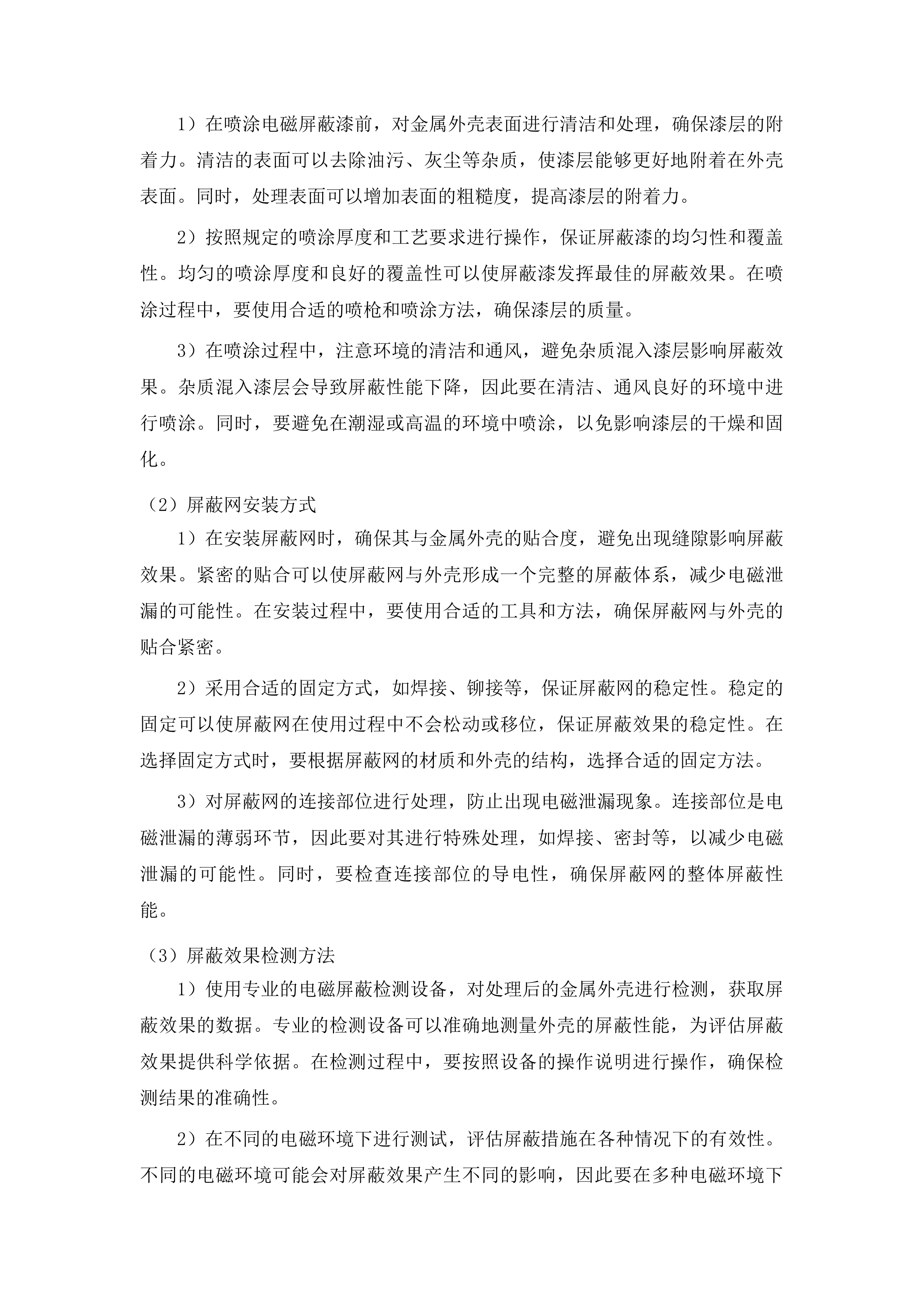

1）在喷涂电磁屏蔽漆前，对金属外壳表面进行清洁和处理，确保漆层的附着力。清洁的表面可以去除油污、灰尘等杂质，使漆层能够更好地附着在外壳表面。同时，处理表面可以增加表面的粗糙度，提高漆层的附着力。
2）按照规定的喷涂厚度和工艺要求进行操作，保证屏蔽漆的均匀性和覆盖性。均匀的喷涂厚度和良好的覆盖性可以使屏蔽漆发挥最佳的屏蔽效果。在喷涂过程中，要使用合适的喷枪和喷涂方法，确保漆层的质量。
3）在喷涂过程中，注意环境的清洁和通风，避免杂质混入漆层影响屏蔽效果。杂质混入漆层会导致屏蔽性能下降，因此要在清洁、通风良好的环境中进行喷涂。同时，要避免在潮湿或高温的环境中喷涂，以免影响漆层的干燥和固化。
屏蔽网安装方式
1）在安装屏蔽网时，确保其与金属外壳的贴合度，避免出现缝隙影响屏蔽效果。紧密的贴合可以使屏蔽网与外壳形成一个完整的屏蔽体系，减少电磁泄漏的可能性。在安装过程中，要使用合适的工具和方法，确保屏蔽网与外壳的贴合紧密。
2）采用合适的固定方式，如焊接、铆接等，保证屏蔽网的稳定性。稳定的固定可以使屏蔽网在使用过程中不会松动或移位，保证屏蔽效果的稳定性。在选择固定方式时，要根据屏蔽网的材质和外壳的结构，选择合适的固定方法。
3）对屏蔽网的连接部位进行处理，防止出现电磁泄漏现象。连接部位是电磁泄漏的薄弱环节，因此要对其进行特殊处理，如焊接、密封等，以减少电磁泄漏的可能性。同时，要检查连接部位的导电性，确保屏蔽网的整体屏蔽性能。
屏蔽效果检测方法
1）使用专业的电磁屏蔽检测设备，对处理后的金属外壳进行检测，获取屏蔽效果的数据。专业的检测设备可以准确地测量外壳的屏蔽性能，为评估屏蔽效果提供科学依据。在检测过程中，要按照设备的操作说明进行操作，确保检测结果的准确性。
2）在不同的电磁环境下进行测试，评估屏蔽措施在各种情况下的有效性。不同的电磁环境可能会对屏蔽效果产生不同的影响，因此要在多种电磁环境下进行测试，以全面评估屏蔽措施的有效性。例如，可以在实验室环境和实际使用环境中进行测试。

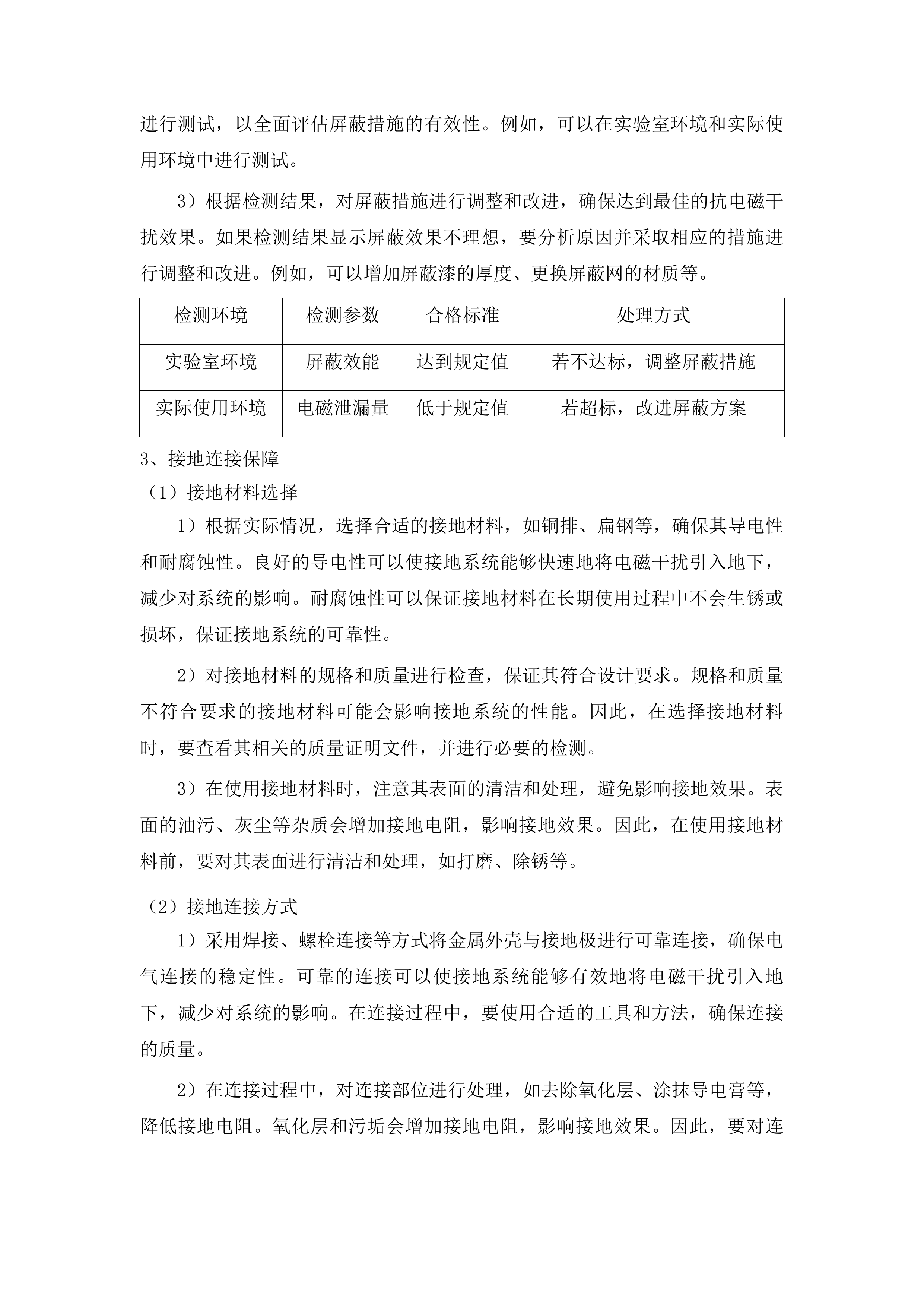

3）根据检测结果，对屏蔽措施进行调整和改进，确保达到最佳的抗电磁干扰效果。如果检测结果显示屏蔽效果不理想，要分析原因并采取相应的措施进行调整和改进。例如，可以增加屏蔽漆的厚度、更换屏蔽网的材质等。
检测环境
检测参数
合格标准
处理方式
实验室环境
屏蔽效能
达到规定值
若不达标，调整屏蔽措施
实际使用环境
电磁泄漏量
低于规定值
若超标，改进屏蔽方案
接地连接保障
接地材料选择
1）根据实际情况，选择合适的接地材料，如铜排、扁钢等，确保其导电性和耐腐蚀性。良好的导电性可以使接地系统能够快速地将电磁干扰引入地下，减少对系统的影响。耐腐蚀性可以保证接地材料在长期使用过程中不会生锈或损坏，保证接地系统的可靠性。
2）对接地材料的规格和质量进行检查，保证其符合设计要求。规格和质量不符合要求的接地材料可能会影响接地系统的性能。因此，在选择接地材料时，要查看其相关的质量证明文件，并进行必要的检测。
3）在使用接地材料时，注意其表面的清洁和处理，避免影响接地效果。表面的油污、灰尘等杂质会增加接地电阻，影响接地效果。因此，在使用接地材料前，要对其表面进行清洁和处理，如打磨、除锈等。
接地连接方式
1）采用焊接、螺栓连接等方式将金属外壳与接地极进行可靠连接，确保电气连接的稳定性。可靠的连接可以使接地系统能够有效地将电磁干扰引入地下，减少对系统的影响。在连接过程中，要使用合适的工具和方法，确保连接的质量。
2）在连接过程中，对连接部位进行处理，如去除氧化层、涂抹导电膏等，降低接地电阻。氧化层和污垢会增加接地电阻，影响接地效果。因此，要对连接部位进行处理，以降低接地电阻。同时，涂抹导电膏可以进一步提高连接部位的导电性。
3）检查连接的牢固性，避免因松动导致接地不良。松动的连接会导致接地电阻增大，影响接地效果。因此，在连接完成后，要对连接部位进行检查和拧紧，确保连接的牢固性。
接地电阻检测
1）使用接地电阻测试仪对接地连接进行检测，确保接地电阻符合规定的标准。接地电阻是衡量接地系统性能的重要指标，过高的接地电阻会影响接地效果。因此，要定期使用接地电阻测试仪对接地连接进行检测，确保接地电阻符合规定的标准。
2）定期对接地电阻进行检测和维护，及时发现和处理接地不良的问题。随着时间的推移和环境的变化，接地电阻可能会发生变化，因此要定期进行检测和维护。及时发现和处理接地不良的问题可以保证接地系统的可靠性。
3）根据检测结果，对接地系统进行调整和改进，保证其有效性。如果检测结果显示接地电阻过高，要分析原因并采取相应的措施进行调整和改进。例如，可以增加接地极的数量、更换接地材料等。
32位高速处理器配置
处理器安装
引脚连接检查
1）在安装处理器前，检查引脚的完整性和清洁度，确保无损坏和杂质。完整的引脚和清洁的表面是保证处理器正常工作的基础。损坏的引脚可能会导致信号传输中断，杂质可能会影响引脚的导电性。因此，在安装前要仔细检查引脚的状态。
2）在连接引脚时，使用合适的工具进行操作，避免引脚弯曲或折断。合适的工具可以保证连接的质量，避免因操作不当而损坏引脚。在连接过程中，要轻拿轻放，避免用力过猛导致引脚弯曲或折断。
3）完成连接后，对引脚进行再次检查，确保连接牢固。再次检查可以及时发现连接过程中可能出现的问题，如引脚松动、接触不良等。通过再次检查，可以保证引脚的连接牢固，确保处理器的正常工作。
安装位置校准
1）通过对准处理器与主板上的安装标记，确保处理器安装在正确的位置。安装标记是为了保证处理器的正确安装而设置的，对准标记可以使处理器与主板之间的连接更加准确。同时，也便于后续的布线和连接。
2）使用辅助工具进行校准，提高安装的精度。辅助工具如卡尺、显微镜等可以帮助安装人员更加精确地进行处理器的安装和定位，减少安装误差。在使用辅助工具时，要按照工具的操作说明进行操作，确保校准的准确性。
3）在安装过程中，避免处理器发生偏移或倾斜，影响其性能。偏移或倾斜的处理器可能会导致信号传输不稳定，影响处理器的性能。因此，在安装过程中要注意保持处理器的水平和垂直，避免发生偏移或倾斜。
安装稳定性测试
1）完成处理器安装后，对其进行初步的稳定性测试，如通电检查、运行简单程序等。初步的稳定性测试可以检查处理器的基本功能是否正常，是否能够正常启动和运行。通过这些测试，可以及时发现处理器安装过程中可能出现的问题。
2）模拟不同的工作负载，测试处理器在各种情况下的稳定性，确保其能够正常工作。不同的工作负载可能会对处理器的性能产生不同的影响，通过模拟不同的工作负载，可以检验处理器在复杂环境下的稳定性。例如，可以运行一些高负荷的程序，观察处理器的运行情况。
3）对测试过程中出现的问题及时进行排查和解决，保证安装的质量。如果在测试过程中出现问题，要及时分析原因并采取相应的措施进行解决。例如，如果发现处理器温度过高，要检查散热系统是否正常；如果发现程序运行缓慢，要检查处理器的性能是否达标。
采样芯片配置
芯片参数设置
1）根据设计要求，对采样芯片的采样频率、增益等参数进行设置，保证采集精度。合适的采样频率和增益可以使采样芯片准确地采集到所需的信号，提高采集精度。在设置参数时，要根据实际需求和芯片的性能特点进行设置。
2）在设置过程中，使用专业的软件工具进行操作，确保参数的准确性。专业的软件工具可以提供精确的参数设置界面，避免因手动设置而产生的误差。在使用软件工具时，要按照工具的操作说明进行操作，确保参数的准确性。
3）对设置好的参数进行保存和备份，防止数据丢失。保存和备份参数可以在需要时恢复到之前的设置状态，避免因意外情况导致参数丢失。可以将参数保存到计算机或其他存储设备中，并定期进行备份。
芯片兼容性测试
1）将采样芯片与处理器进行连接，进行兼容性测试，检查是否存在通信故障。兼容性测试可以检验采样芯片与处理器之间的通信是否正常，是否能够实现数据的准确传输。在测试过程中，要观察芯片和处理器的状态，检查是否有错误信息或异常现象。
2）在不同的工作环境下进行测试，评估芯片在各种情况下的兼容性。不同的工作环境可能会对芯片的兼容性产生不同的影响，如温度、湿度、电磁干扰等。通过在不同的工作环境下进行测试，可以全面评估芯片的兼容性。例如，可以在高温、低温、潮湿等环境中进行测试。
3）对测试过程中出现的问题及时进行处理，保证芯片的正常工作。如果在测试过程中出现问题，要及时分析原因并采取相应的措施进行解决。例如，如果发现通信故障，要检查连接线路是否正常、芯片和处理器的驱动程序是否正确等。
测试环境
测试项目
合格标准
处理方式
常温环境
通信稳定性
无通信错误
若有错误，排查线路和驱动
高温环境
数据传输准确性
数据误差在允许范围内
若超标，调整芯片参数
低温环境
芯片响应时间
响应时间符合要求
若过长，优化芯片性能
信号传输稳定性检查
1）使用示波器等设备对采样芯片的信号传输进行监测，检查信号的质量和稳定性。示波器可以直观地显示信号的波形和参数，通过监测信号的质量和稳定性，可以及时发现信号传输过程中可能出现的问题，如干扰、衰减等。
2）在信号传输过程中，检查是否存在干扰和衰减现象，如有则及时进行处理。干扰和衰减会影响信号的准确性和可靠性，因此要及时发现并处理。可以通过增加屏蔽措施、调整信号传输线路等方式来减少干扰和衰减。
3）定期对信号传输情况进行检查和维护，保证数据采集的准确性。随着时间的推移和环境的变化，信号传输情况可能会发生变化，因此要定期进行检查和维护。定期检查可以及时发现并解决潜在的问题，保证数据采集的准确性。
处理器性能优化
算法优化策略
1）分析智能路灯控制终端的工作流程，找出算法中的瓶颈和优化点。通过分析工作流程，可以了解算法在哪些环节存在效率低下的问题，从而有针对性地进行优化。例如，可以分析数据采集、处理和传输的过程，找出其中的瓶颈环节。
2）采用合适的算法优化方法，如并行计算、数据压缩等，提高处理器的运算速度。并行计算可以同时处理多个任务，提高计算效率；数据压缩可以减少数据的存储空间和传输时间，提高系统的性能。在选择优化方法时，要根据具体的算法和系统需求进行选择。
3）在优化算法的过程中，注意算法的稳定性和可靠性，避免出现错误和异常。优化算法的目的是提高系统的性能，但不能以牺牲稳定性和可靠性为代价。在优化过程中，要进行充分的测试和验证，确保算法的正确性和稳定性。
优化方法
适用场景
优势
注意事项
并行计算
数据处理量大的场景
提高计算效率
确保任务分配合理
数据压缩
数据传输频繁的场景
减少传输时间
保证数据可还原
算法简化
算法复杂度高的场景
降低计算量
不影响功能实现
系统参数调整
1）根据处理器的性能特点和实际工作需求，对系统参数进行调整，如内存分配、缓存设置等。合适的系统参数可以充分发挥处理器的性能，提高系统的运行效率。在调整参数时，要根据处理器的型号和系统的负载情况进行调整。
2）在调整过程中，进行多次测试和验证，找到最佳的参数组合。多次测试和验证可以确保调整后的参数能够满足系统的性能要求。可以通过运行不同的测试程序，观察系统的性能指标，找到最佳的参数组合。
3）对调整后的系统参数进行保存和记录，方便后续的维护和管理。保存和记录参数可以在需要时恢复到之前的设置状态，也便于对系统的性能进行跟踪和分析。可以将参数保存到计算机或其他存储设备中，并建立相应的记录档案。
性能测试与评估
1）使用专业的性能测试软件对优化后的处理器进行测试，获取性能指标数据。专业的性能测试软件可以提供全面的性能指标数据，如运算速度、响应时间、内存占用等。通过这些数据，可以客观地评估处理器的性能。
2）将测试结果与设计要求进行对比，评估优化措施的效果。将测试结果与设计要求进行对比，可以了解优化措施是否达到了预期的效果。如果测试结果不符合设计要求，要分析原因并采取相应的措施进行改进。
3）根据评估结果，对优化措施进行进一步的调整和改进，确保处理器性能达到最佳状态。根据评估结果，可以对优化措施进行调整和改进，如调整算法参数、更换硬件设备等。通过不断地优化和改进，可以使处理器的性能达到最佳状态。
中文彩色触摸屏调试
触摸屏硬件连接
接口类型确认
1）在连接触摸屏前，确认其接口类型与主机单元模块的兼容性。不同的接口类型具有不同的电气特性和通信协议，如果接口类型不兼容，可能会导致触摸屏无法正常工作。因此，在连接前要仔细查看触摸屏和主机单元模块的接口说明，确保接口类型一致。
2）根据接口类型，选择合适的连接线缆，确保信号传输的稳定性。合适的连接线缆可以保证信号的准确传输，减少信号干扰和衰减。在选择线缆时，要根据接口类型和传输距离，选择合适的线缆规格。
3）对接口进行清洁和处理，避免因接触不良影响触摸屏的使用。接触不良会导致信号传输中断或不稳定，影响触摸屏的正常使用。因此，在连接前要对接口进行清洁，去除油污、灰尘等杂质，并检查接口的引脚是否完好。
接口类型
特点
适用线缆
注意事项
USB接口
传输速度快，通用性强
USB数据线
确保接口版本兼容
RS-232接口
传输距离远，抗干扰能力强
RS-232数据线
注意信号极性
I2C接口
占用引脚少，适合小型设备
I2C数据线
检查上拉电阻
引脚连接顺序
1）按照触摸屏的引脚定义和连接说明，正确连接各个引脚。正确的引脚连接是保证触摸屏正常工作的基础。如果引脚连接错误，可能会导致触摸屏无法正常显示或响应操作。因此，在连接前要仔细阅读触摸屏的引脚定义和连接说明，确保引脚连接正确。
2）在连接过程中，遵循从电源引脚到信号引脚的顺序，便于故障排查和维护。从电源引脚到信号引脚的连接顺序可以使电流的流向更加清晰，便于在出现故障时快速定位问题所在。同时，也便于维护人员进行线路的检查和维修。
3）对连接好的引脚进行标记，方便后续的操作和管理。标记可以包括引脚的名称、功能、连接对象等信息，使维护人员能够快速准确地找到需要操作的引脚。同时，标记也有助于避免因误操作而导致的线路短路或其他故障。
连接牢固性检查
1）完成触摸屏连接后，对其进行牢固性检查，确保在振动或其他外力作用下不会松动。松动的连接会导致信号传输不稳定，影响触摸屏的正常使用。因此，在连接完成后，要对连接部位进行检查和加固，确保连接牢固。
2）通过手动摇晃触摸屏，检查其是否有晃动现象，如有则及时进行加固。手动摇晃触摸屏可以模拟实际使用过程中的振动和外力作用，检查连接的牢固性。如果发现触摸屏有晃动现象，要及时采取相应的措施进行加固，如增加固定螺丝、使用胶水等。
3）定期对连接情况进行检查和维护，保证系统的长期稳定运行。随着时间的推移和系统的运行，连接部位可能会松动，因此需要定期进行检查和维护。定期检查可以及时发现并解决潜在的问题，保证系统的长期稳定运行。
图形化界面显示调试
显示清晰度调整
1）通过调整触摸屏的分辨率、对比度等参数，提高界面的显示清晰度。合适的分辨率和对比度可以使界面的文字和图像更加清晰、锐利，提高用户的视觉体验。在调整参数时，要根据触摸屏的型号和实际需求进行调整。
2）在调整过程中，进行多次测试和比较，找到最佳的显示效果。多次测试和比较可以确保调整后的显示效果符合用户的需求。可以通过显示不同的图像和文字，观察显示效果的变化，找到最佳的参数组合。
3）对调整后的参数进行保存和记录，方便后续的使用和维护。保存和记录参数可以在需要时恢复到之前的设置状态，也便于对显示效果进行跟踪和分析。可以将参数保存到计算机或其他存储设备中，并建立相应的记录档案。
色彩准确性校准
1）使用专业的色彩校准工具，对触摸屏的色彩进行校准，确保色彩的准确性。专业的色彩校准工具可以提供精确的色彩校准功能，使触摸屏的色彩显示更加准确、逼真。在使用校准工具时，要按照工具的操作说明进行操作，确保校准的准确性。
2）在校准过程中，按照校准工具的操作说明进行操作，保证校准的精度。操作说明是保证校准精度的关键，要严格按照说明进行操作，避免因操作不当而导致校准误差。在操作过程中，要注意环境光线的影响，尽量在光线均匀的环境中进行校准。
3）对校准后的色彩进行检查和验证，确保符合设计要求。检查和验证可以确保校准后的色彩符合设计要求，满足用户的需求。可以通过显示标准的色彩样本，观察触摸屏的色彩显示是否准确，如有偏差要及时进行调整。
响应速度测试
1）通过点击界面上的不同元素，测试触摸屏的响应速度。点击不同的元素可以模拟实际使用过程中的操作，测试触摸屏的响应速度。在测试过程中，要记录点击元素后触摸屏的响应时间，观察是否存在延迟现象。
2）记录响应时间，并与设计要求进行对比，评估响应速度是否符合标准。将记录的响应时间与设计要求进行对比，可以了解触摸屏的响应速度是否符合标准。如果响应时间过长，可能会影响用户的操作体验，需要进行相应的调整。
3）如果响应速度不符合要求，对触摸屏的驱动程序或系统设置进行调整，提高响应速度。如果响应速度不符合要求，可能是驱动程序或系统设置存在问题。可以通过更新驱动程序、调整系统参数等方式来提高响应速度。
操作设置功能测试
开关灯设置测试
1）通过触摸屏设置智能路灯的开关灯时间和模式，检查设置是否能够正确保存和执行。正确的开关灯设置是保证智能路灯正常运行的关键。在设置过程中，要输入不同的开关灯时间和模式，观察触摸屏是否能够正确保存设置，并检查路灯是否能够按照设置的时间和模式正常开关。
2）在设置过程中，检查触摸屏的输入响应和提示信息是否准确。准确的输入响应和提示信息可以帮助用户正确完成设置操作。在设置过程中，要注意触摸屏的输入响应是否及时、准确，提示信息是否清晰、易懂。
3）对设置的开关灯时间进行验证，确保路灯能够按照设置的时间正常开关。验证开关灯时间可以确保设置的有效性。可以在设置的开关灯时间点观察路灯的状态，检查是否能够正常开关。
参数调整功能测试
1）尝试通过触摸屏调整智能路灯控制终端的各项参数，如采集精度、报警阈值等。调整各项参数可以测试触摸屏的参数调整功能是否正常。在调整过程中，要输入不同的参数值，观察触摸屏是否能够正确保存设置，并检查系统是否能够按照新的参数值正常运行。
2）检查参数调整后，系统是否能够正常响应和保存新的参数。正常的响应和保存新的参数是保证系统正常运行的基础。在参数调整后，要观察系统的运行状态，检查是否能够正常响应新的参数值，并检查新的参数是否能够正确保存。
3）对调整后的参数进行验证，确保其符合设计要求和实际工作需求。验证调整后的参数可以确保参数的有效性。可以通过检查系统的运行数据和性能指标，验证调整后的参数是否符合设计要求和实际工作需求。
操作场景模拟测试
1）模拟不同的操作场景，如紧急开关灯、批量设置等，测试触摸屏在各种情况下的操作性能。模拟不同的操作场景可以全面测试触摸屏的操作性能。在模拟过程中，要按照实际操作流程进行操作，观察触摸屏的响应速度、准确性和稳定性。
2）记录操作过程中的响应时间和准确性，评估触摸屏的操作稳定性。记录响应时间和准确性可以客观地评估触摸屏的操作稳定性。在操作过程中，要记录每次操作的响应时间和操作结果的准确性，分析是否存在操作失误或延迟现象。
3）根据测试结果，对触摸屏的操作设置功能进行优化和改进，提高用户体验。根据测试结果进行优化和改进可以提高触摸屏的操作性能和用户体验。如果发现操作过程中存在问题，要分析原因并采取相应的措施进行优化和改进，如调整界面布局、优化操作流程等。
单灯控制器部署
四路独立开关控制模块安装
模块位置规划
1）依据路灯分布与控制需求，结合本项目中长春市农安县宝塔街南延路段的实际情况，科学规划四路独立开关控制模块的安装位置。需考虑到路灯的间距、排列方式以及不同区域的照明需求差异，确保模块能有效控制对应路灯，实现精准的照明控制。例如，在路灯较为密集的区域，合理安排模块位置，保证每个模块所控制的路灯数量均衡，避免出现控制死角。
2）综合考量模块与路灯、电源及其他设备的距离。一方面，要尽量缩短模块与路灯之间的距离，减少信号传输过程中的衰减和干扰，确保控制信号的稳定和准确；另一方面，也要注意模块与电源的连接，避免线路过长导致电压降过大，影响模块的正常工作。同时，还要考虑模块与其他设备之间的电磁兼容性，减少信号干扰与线路损耗，保障整个照明系统的稳定运行。
3）模块安装位置需便于操作与维护。要预留足够的空间供人员进行检修和调试工作，方便工作人员在需要时能够快速到达模块位置进行操作。此外，还要考虑安装位置的安全性，避免模块受到外界因素的影响，如避免安装在易受碰撞、水淹或高温的区域，确保模块的长期稳定运行。
模块固定安装
1）使用适配的安装工具与材料，严格按照安装规范将模块稳固安装在规划好的位置。在安装过程中，要确保安装工具的精度和可靠性，使用合适的螺丝、螺母等固定材料，保证模块安装的牢固性。同时，要注意安装的顺序和方法，按照正确的步骤进行操作，避免因安装不当导致模块松动或损坏。
2）在安装过程中，使用水平仪和垂直仪等工具，确保模块安装水平、垂直。模块安装的垂直度和水平度直接影响其性能和稳定性，如果安装倾斜，可能会导致内部元件受力不均，影响模块的正常工作，甚至缩短模块的使用寿命。因此，必须严格控制安装的精度，确保模块处于正确的安装状态。
3）安装过程中，采取有效的防护措施，避免模块受到碰撞、挤压。在搬运和安装模块时，要轻拿轻放，避免与其他物体发生碰撞。同时，要注意避免在模块周围进行剧烈的操作，防止产生的震动和冲击力对模块造成损坏。此外，还要对模块进行适当的保护，如使用防护套等，防止灰尘、水分等进入模块内部，影响其性能。
模块固定安装
线路连接检查
1）按模块接线图，仔细核对并正确连接四路独立开关控制模块的输入、输出线路。在连接过程中，要确保线路的颜色、标识与接线图一致，避免接错线路导致模块无法正常工作或引发安全事故。同时，要注意线路的连接方式，采用正确的连接方法，如焊接、压接等，保证线路连接的可靠性。
2）连接完成后，对线路进行全面检查，确保线路连接牢固，避免出现松动、虚接等问题。可以通过轻轻拉扯线路的方式，检查线路是否连接紧密；使用万用表等工具，测量线路的电阻值，判断线路是否导通。对于发现的问题，要及时进行处理，确保线路连接的质量。
3）对连接好的线路进行绝缘测试，使用绝缘电阻测试仪等设备，检测线路的绝缘性能。确保线路绝缘性能良好，防止漏电事故发生，保障人员和设备的安全。如果绝缘测试结果不符合要求，要及时查找原因并进行整改，如更换绝缘损坏的线路或加强绝缘处理等。
-10V无级调光功能调试
调光设备检查
1）对0-10V无级调光设备的外观进行全面检查，查看是否有损坏、变形等情况。检查设备的外壳是否有裂缝、划痕，显示屏是否清晰、无损坏，按键是否灵敏等。若发现外观有损坏，要及时评估其对设备性能的影响，必要时进行更换或维修。
2）确认调光设备的电源供应是否正常，使用电压表等工具测量电源电压，确保电压稳定在规定范围内。同时，检查电源线路是否连接牢固，有无松动、短路等问题。若电源供应异常，要及时排查原因并进行处理，如检查电源开关、保险丝等是否正常。
3）仔细检查调光设备与路灯的连接线路是否正确、牢固。查看线路的连接是否符合接线图要求，连接部位是否紧密，有无短路、断路等问题。可以使用万用表等工具进行检测，确保线路导通且无异常。此外，还要检查连接线路的绝缘性能，防止漏电事故发生。
4）为了更清晰地展示检查内容，以下是一个检查表格：
调光设备检查
检查项目
检查内容
检查方法
合格标准
外观检查
外壳有无裂缝、划痕，显示屏是否清晰，按键是否灵敏
目视检查
外壳无损坏，显示屏清晰，按键灵敏
电源供应检查
电源电压是否稳定在规定范围内，电源线路连接是否牢固
使用电压表测量，目视检查
电压稳定，线路连接牢固
线路连接检查
连接线路是否正确、牢固，有无短路、断路，绝缘性能是否良好
使用万用表检测，目视检查
线路连接正确、牢固，无短路、断路，绝缘性能良好
调光参数设置
1）根据路灯的实际需求，结合本项目的照明要求和环境特点，设置0-10V无级调光设备的调光范围与参数。考虑到不同时间段、不同天气条件下的照明需求差异，合理调整调光范围，确保路灯在各种情况下都能提供合适的照明亮度。例如，在夜间车流量较少的时段，可以适当降低路灯亮度，以节约能源。
2）调整调光曲线，通过优化调光曲线的形状和斜率，使路灯亮度变化平滑、均匀，避免出现闪烁、跳变等现象。可以根据实际测试结果，不断调整调光曲线的参数，直到达到理想的调光效果。同时，还要考虑调光曲线与路灯的发光特性相匹配，确保路灯在不同亮度下都能保持良好的发光质量。
3）设置调光设备的启动时间、停止时间等参数，结合当地的日出日落时间以及实际照明需求，实现路灯的自动调光控制。可以通过编程的方式，将调光设备与时钟系统或光照传感器相结合，根据时间或光照强度自动调整路灯的亮度，提高照明系统的智能化水平和节能效果。
调光效果测试
1）对设置好的0-10V无级调光功能进行全面测试，观察路灯亮度变化是否符合设置要求。在不同的调光参数设置下，检查路灯的亮度是否能够准确地跟随调光信号进行变化，亮度调节范围是否满足设计要求。可以使用光度计等设备对路灯的亮度进行测量，确保亮度变化的准确性和一致性。
2）在不同亮度等级下，仔细检查路灯的发光效果，确保光线均匀、无明显暗区。通过观察路灯的照明区域，检查是否存在光线不均匀、有明显暗区或亮斑的情况。如果发现问题，要及时调整调光参数或检查路灯的安装位置和角度，确保光线均匀分布，提高照明质量。
3）测试调光设备的稳定性，长时间运行调光设备，观察是否出现故障或性能下降的情况。在测试过程中，记录调光设备的运行状态和各项参数，如亮度变化、温度变化等，及时发现潜在的问题。同时，模拟不同的工作环境和条件，如高温、低温、潮湿等，测试调光设备在恶劣环境下的稳定性和可靠性。
调光效果测试
0-10V无级调光功能调试
-14G通信模块配置
模块硬件安装
1）将CAT-14G通信模块正确安装到单灯控制器的指定位置。在安装前，要仔细阅读模块的安装说明书，了解安装步骤和注意事项。按照正确的安装方法，将模块准确地插入到控制器的相应接口中，确保模块与控制器之间的连接紧密、无松动。
2）安装完成后，检查模块与控制器之间的连接接口是否紧密，使用适当的工具对接口进行加固，避免信号传输中断。同时，要注意接口的清洁，防止灰尘、杂物等影响连接的稳定性。此外，还要检查模块的引脚是否有弯曲、损坏等情况，确保模块的正常工作。
3）安装好天线，根据模块的性能要求和实际环境情况，调整天线位置与方向，以获得最佳的信号接收效果。可以通过测试不同位置和方向下的信号强度，选择信号最强的位置进行安装。同时，要确保天线与模块之间的连接牢固，避免天线松动导致信号丢失。
网络参数设置
1）根据当地的网络情况，结合本项目所在的长春市农安县的网络覆盖和运营商信息，设置CAT-14G通信模块的网络接入参数，如APN、用户名、密码等。要与当地的运营商进行沟通，获取准确的网络接入信息，并在模块中进行正确设置，确保模块能够正常接入网络。
2）配置模块的IP地址、子网掩码、网关等网络参数，根据网络规划和实际需求，合理设置这些参数，确保模块能正常接入网络并与远程控制平台进行通信。可以通过网络管理工具或模块的配置界面进行参数设置，设置完成后要进行测试，确保网络连接正常。
3）设置模块的通信频率、信号强度等参数，根据实际环境和网络状况进行优化调整。可以通过测试不同的通信频率和信号强度设置，选择最佳的参数组合，提高通信性能。同时，要注意模块的发射功率和接收灵敏度，确保在不同的网络环境下都能稳定通信。
通信功能测试
1）对配置好的CAT-14G通信模块进行全面的通信功能测试，检查是否能与远程控制平台建立稳定连接。通过发送和接收测试数据，观察连接的建立过程和数据传输情况，确保连接的稳定性和可靠性。如果连接失败，要及时排查原因，如检查网络参数设置、天线连接等是否正确。
2）测试数据传输的准确性与稳定性，发送和接收大量的测试数据，查看数据是否完整、无丢失。可以使用数据校验和错误检测机制，对传输的数据进行验证，确保数据的准确性。同时，要测试数据传输的速度和延迟，评估通信模块的性能是否满足实际需求。
3）模拟不同的网络环境，如弱信号、干扰等情况，测试模块在复杂环境下的通信性能。可以在不同的地点、不同的时间进行测试，模拟实际使用过程中可能遇到的各种网络问题。通过测试，了解模块在复杂环境下的适应能力和可靠性，及时发现并解决潜在的问题。
漏电保护参数设置
参数依据确定
1）依据路灯系统的电气特性与安全标准，结合本项目中路灯的功率、电压、电流等参数，确定漏电保护参数的设置依据。要参考相关的电气规范和标准，如国家标准、行业标准等，确保漏电保护参数符合要求。同时，要考虑路灯系统的实际运行情况，如负载变化、环境因素等，合理确定参数的取值范围。
2）充分考虑路灯的功率、电压、电流等因素，对路灯系统的电气特性进行详细分析，合理设置漏电动作电流、漏电动作时间等参数。漏电动作电流的设置要既能有效保护路灯系统，防止漏电事故发生，又不会因过于敏感而频繁动作，影响路灯的正常运行。漏电动作时间的设置要根据实际情况选择合适的延时时间，避免误动作。
3）参考相关的电气规范与标准，如GB50054-2011《低压配电设计规范》等，确保漏电保护参数符合要求。要对规范和标准进行深入研究，结合本项目的实际情况，将规范和标准中的要求落实到漏电保护参数的设置中。同时，要关注最新的电气技术和安全要求，及时调整参数设置，提高路灯系统的安全性。
漏电保护参数设置
参数依据确定
参数精确设置
1）在单灯控制器中，使用专业的设置工具和方法，精确设置漏电保护参数，确保参数的准确性与可靠性。要按照设置说明书的要求，逐步进行参数设置，避免设置错误。设置完成后，要进行多次核对和验证，确保参数的准确性。
2）设置漏电动作电流值时，要综合考虑路灯系统的负载情况、线路电阻等因素，使其既能有效保护路灯系统，又不会因过于敏感而频繁动作。可以通过测试和模拟计算的方式，确定合适的漏电动作电流值。同时，要根据实际运行情况，对漏电动作电流值进行动态调整，确保保护效果的最佳化。
3）调整漏电动作时间，根据实际情况选择合适的延时时间，避免误动作。要考虑漏电故障的类型和严重程度，以及路灯系统的恢复能力，合理设置漏电动作时间。可以通过试验和模拟的方式，确定最佳的漏电动作时间，提高漏电保护的可靠性。
参数精确设置
设置效果验证
1）对设置好的漏电保护参数进行全面的验证测试，模拟漏电情况，检查漏电保护装置是否能及时动作。可以使用漏电模拟器等设备，模拟不同程度的漏电故障，观察漏电保护装置的动作情况。如果漏电保护装置未能及时动作，要及时排查原因，如检查参数设置是否正确、装置是否损坏等。
2）测试漏电保护装置的复位功能，确保在故障排除后能正常恢复工作。在模拟漏电故障后，排除故障并检查漏电保护装置是否能够自动复位或手动复位。如果复位功能不正常，要及时进行维修或更换，确保漏电保护装置的可靠性。
3）多次进行漏电测试，验证参数设置的稳定性与可靠性。在不同的时间、不同的环境条件下进行测试，观察漏电保护装置的动作情况是否一致。通过多次测试，发现潜在的问题并及时进行调整，确保参数设置的稳定性和可靠性。
远程控制协议对接
协议选型匹配
1）根据远程控制平台的要求，结合本项目的实际情况和通信需求，选择合适的远程控制协议，确保协议的兼容性与匹配性。要充分了解远程控制平台的功能和接口要求，以及单灯控制器的通信能力，选择能够满足双方通信需求的协议。
2）考虑单灯控制器与远程控制平台之间的通信需求，包括数据传输、控制指令发送等功能，选择能满足这些功能的协议。要对不同的协议进行比较和评估，考虑协议的稳定性、安全性、可靠性以及数据传输效率等因素，选择最适合本项目的协议。
3）对所选协议进行全面评估，通过测试和模拟实验，检查协议的稳定性、安全性与可靠性。可以在实验室环境中搭建测试平台，模拟实际的通信场景，对协议进行测试。评估过程中，要关注协议在不同网络环境下的性能表现，以及是否能够满足本项目的长期运行需求。
协议参数配置
1）在单灯控制器和远程控制平台上，分别配置远程控制协议的相关参数，如波特率、数据位、停止位等。要根据协议的要求和实际通信需求，合理设置这些参数，确保双方能准确识别对方并进行正常通信。设置完成后，要进行参数核对和验证，确保参数设置的一致性和正确性。
2）设置协议的通信地址、设备编号等参数，为每个单灯控制器分配唯一的通信地址和设备编号，确保双方能准确识别对方。可以通过编程或配置工具的方式进行设置，设置完成后要进行测试，确保通信地址和设备编号的唯一性和有效性。
3）配置协议的加密方式、认证机制等安全参数，保障通信数据的安全性。要根据协议的支持情况和实际安全需求，选择合适的加密方式和认证机制，如对称加密、...
宝塔街南延滨河南路-高速南口安装路灯项目投标方案.docx
