水利枢纽项目趾板混凝土工程劳务分包投标方案.docx

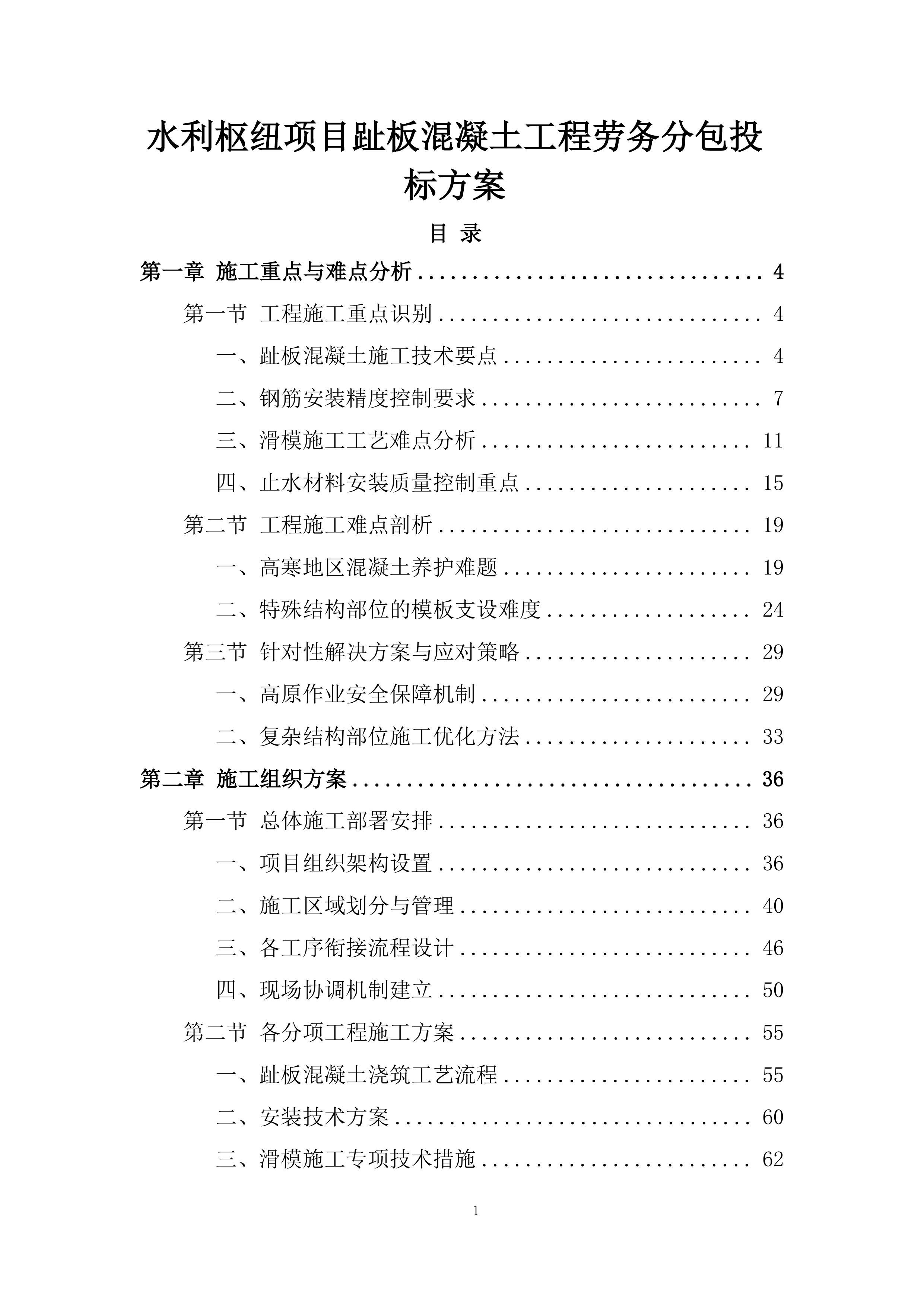

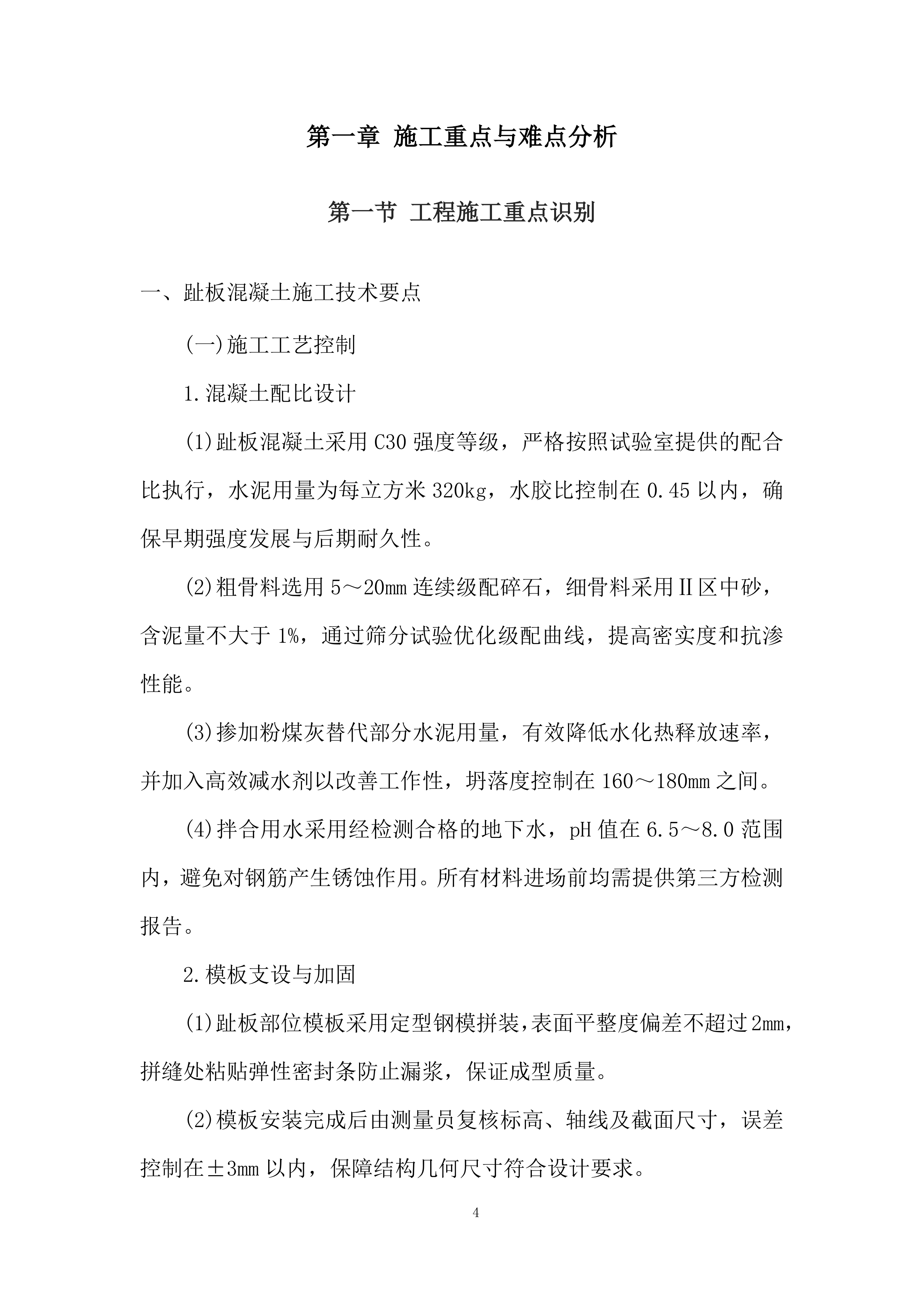

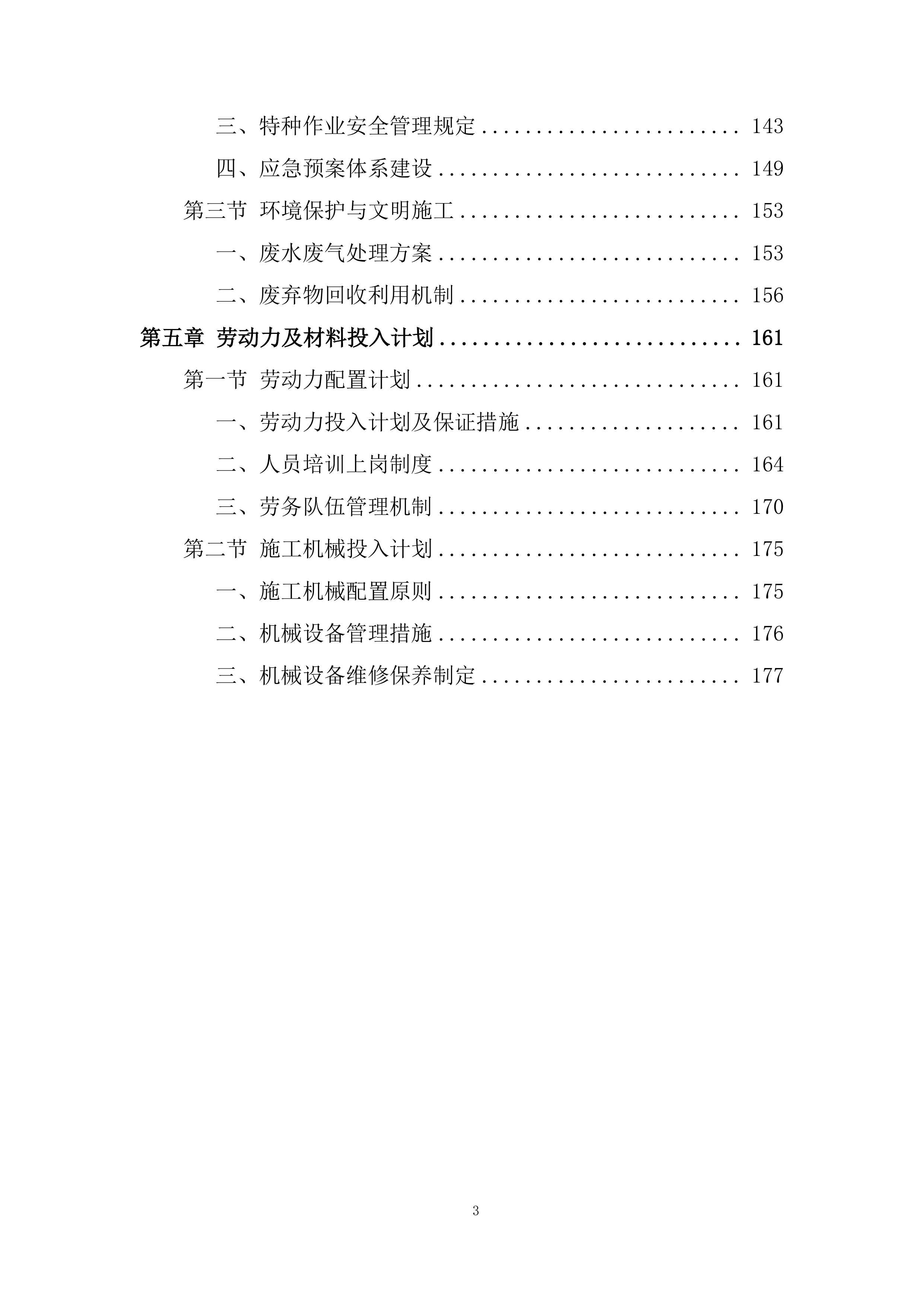

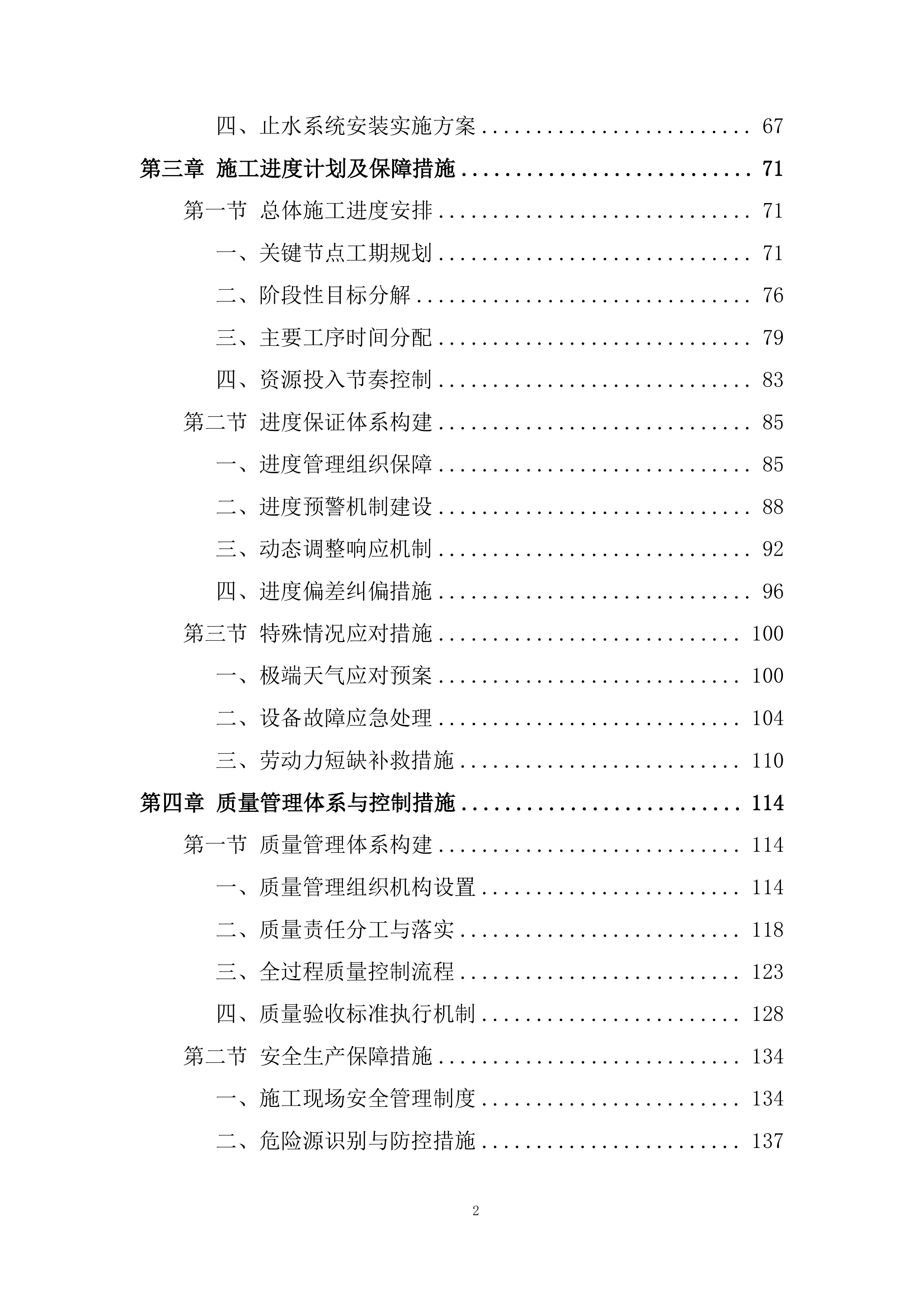

水利枢纽项目趾板混凝土工程劳务分包 投标方案 目 录 第一章 施工重点与难点分析 4 第一节 工程施工重点识别 4 一、趾板混凝土施工技术要点 4 二、钢筋安装精度控制要求 7 三、滑模施工工艺难点分析 11 四、止水材料安装质量控制重点 15 第二节 工程施工难点剖析 19 一 、高寒地区混凝土养护难题 19 二 、特殊结构部位的模板支设难度 24 第三节 针对性解决方案与应对策略 29 一 、高原作业安全保障机制 29 二 、复杂结构部位施工优化方法 33 第二章 施工组织方案 36 第一节 总体施工部署安排 36 一、项目组织架构设置 36 二、施工区域划分与管理 40 三、各工序衔接流程设计 46 四、现场协调机制建立 50 第二节 各分项工程施工方案 55 一、趾板混凝土浇筑工艺流程 55 二、安装技术方案 60 三、滑模施工专项技术措施 62 四、止水系统安装实施方案 67 第三章 施工进度计划及保障措施 71 第一节 总体施工进度安排 71 一、关键节点工期规划 71 二、阶段性目标分解 76 三、主要工序时间分配 79 四、资源投入节奏控制 83 第二节 进度保证体系构建 85 一、进度管理组织保障 85 二、进度预警机制建设 88 三、动态调整响应机制 92 四、进度偏差纠偏措施 96 第三节 特殊情况应对措施 100 一、极端天气应对预案 100 二 、设备故障应急处理 104 三 、劳动力短缺补救措施 110 第四章 质量管理体系与控制措施 114 第一节 质量管理体系构建 114 一、质量管理组织机构设置 114 二、质量责任分工与落实 118 三、全过程质量控制流程 123 四、质量验收标准执行机制 128 第二节 安全生产保障措施 134 一、施工现场安全管理制度 134 二、危险源识别与防控措施 137 三、特种作业安全管理规定 143 四、应急预案体系建设 149 第三节 环境保护与文明施工 153 一 、废水废气处理方案 153 二 、废弃物回收利用机制 156 第五章 劳动力及材料投入计划 161 第一节 劳动力配置计划 161 一、劳动力投入计划及保证措施 161 二 、人员培训上岗制度 164 三 、劳务队伍管理机制 170 第二节 施工机械投入计划 175 一、施工机械配置原则 175 二、机械设备管理措施 176 三、机械设备维修保养制定 177 第一章 施工重点与难点分析 第一节 工程施工重点识别 一、趾板混凝土施工技术要点 (一)施工工艺控制 1.混凝土配比设计 (1)趾板混凝土采用C30强度等级，严格按照试验室提供的配合比执行，水泥用量为每立方米320kg，水胶比控制在0.45以内，确保早期强度发展与后期耐久性。 (2)粗骨料选用5～20mm连续级配碎石，细骨料采用Ⅱ区中砂，含泥量不大于1%，通过筛分试验优化级配曲线，提高密实度和抗渗性能。 (3)掺加粉煤灰替代部分水泥用量，有效降低水化热释放速率，并加入高效减水剂以改善工作性，坍落度控制在160～180mm之间。 (4)拌合用水采用经检测合格的地下水，pH值在6.5～8.0范围内，避免对钢筋产生锈蚀作用。所有材料进场前均需提供第三方检测报告。 2.模板支设与加固 (1)趾板部位模板采用定型钢模拼装，表面平整度偏差不超过2mm，拼缝处粘贴弹性密封条防止漏浆，保证成型质量。 ( 2 )模板安装完成后由测量员复核标高、轴线及截面尺寸，误差控制在±3mm以内，保障结构几何尺寸符合设计要求。 ( 3 )脱模剂选用环保型水性产品，涂刷均匀无遗漏，避免污染钢筋或影响混凝土外观色泽，拆模后及时清理残渣并整修模板变形部位。 3.混凝土浇筑流程 (1)采用分层分段连续浇筑法，每层厚度控制在30～40cm之间，利用插入式振捣器充分振捣，移动间距不大于振捣半径的1.5倍。 (2)浇筑方向从低处向高处分层推进，合理安排运输路线，避免已浇区域被踩踏或扰动，保证接缝良好闭合。 (3)振捣过程中遵循“快插慢拔”原则，每个点位振捣时间控制在20～30秒，以混凝土表面泛浆、无明显气泡冒出为准。 (4)初凝前进行二次抹压，消除表面收缩裂缝，及时覆盖塑料薄膜和保温毯，防止水分蒸发过快影响强度增长。 (二)温度控制措施 1.原材料控温手段 (1)夏季施工时，骨料堆场设置遮阳棚，必要时喷洒冷水预冷，控制入机骨料温度不高于25℃，减少初始热量输入。 (2)水泥罐体外部包裹隔热材料，避免阳光直射导致温度升高，入场水泥温度控制在60℃以下，防止早凝现象发生。 (3)拌合用水采用地下水或冷却处理后的自来水，水温控制在10～15℃之间，有效抑制混凝土出机温度上升至30℃以下。 (4)运输车罐体加装隔热罩，缩短运输时间，尽量避开正午高温时段进行混凝土输送，减少热量积聚。 2.浇筑过程控温 (1)安排在早晚或夜间气温较低时段进行混凝土浇筑，避开日间最高温阶段，降低内外温差，控制在25℃以内。 (2)采用快速布料、分层覆盖的方式，减少暴露面积和时间，防止水分蒸发过快影响强度发展，同时加快覆盖进度。 (3)现场配备便携式测温仪，实时监测混凝土入模温度，发现异常及时调整拌合参数或暂停施工，使得入模温度≤28℃。 (4)浇筑完成后立即覆盖保温材料，结合内部埋管测温，掌握温度变化趋势并适时调整养护策略，使得结构稳定。 3.后期保温养护 (1)采用“保温毯+草垫+塑料薄膜”多层覆盖方式，搭接宽度不少于20cm，边缘密封严密防止热量散失，保持恒温环境。 (2)养护周期不少于14天，在此期间安排专人定时巡查，发现破损或移位及时修补，保持覆盖完整，防止局部降温过快。 (3)设置多个温度监测点，每隔4小时记录一次数据，绘制温度-龄期曲线，分析结构内部应力变化情况，制定应对措施。 (4)当环境温度低于5℃时，增加电加热保温措施，使得混凝土在正温条件下持续硬化，防止冻害影响结构性能。 (三)质量保障体系 1 .施工过程质量控制 (1)建立三级质量检查制度，班组自检、工区互检、项目部专检相结合，形成闭环管理机制，使得各工序可控。 (2)关键工序实行旁站监督，如混凝土浇筑、滑模提升、止水带安装等环节，全程录像留档备查，便于追溯问题根源。 (3)设置质量控制点清单，明确每个控制点的责任人、检测方法和合格标准，做到有据可依，责任落实到人。 (4)定期组织质量分析会议，针对常见问题制定改进措施，杜绝重复性质量缺陷发生，提升整体施工水平。 2 .成品保护与验收 (1)混凝土终凝后即开始成品保护工作，设置围挡隔离施工区域，防止机械碰撞或人为踩踏，保障结构完整性。 (2)拆模时间严格按规范执行，非承重侧模拆除时混凝土强度不低于2.5MPa，承重底模需达设计强度75% 二、钢筋安装精度控制要求 (一)钢筋定位精度控制 1.测量放线标准 (1)采用高精度全站仪进行测量放样，保障趾板区域内的每根主筋位置准确无误，布设控制点间距不大于5米，平面和高程误差均控制在±2mm以内。 (2)施工前由专业测量班组对趾板基础面进行复测，并建立三维坐标体系，形成书面交底资料，供钢筋安装班组使用。 (3)钢筋绑扎过程中，需按照设计图纸上的具体间距逐根标记，允许偏差不得超过±5mm，保证整体结构的受力均匀性。 (4)每次测量放样完成后必须组织技术员、质检员及班组长三方联合复核，确认符合要求后方可进入下道工序，防止因定位错误造成返工。 2.钢筋加工误差控制 (1)所有进场钢筋必须先进行外观检查，包括锈蚀、裂纹等缺陷，再按规定批次抽样送检，力学性能检测合格后方可投入使用。 (2)弯曲成型时应严格按照设计角度执行，弯折角度误差不得大于±1°，长度偏差不得超过±10mm，保证构件尺寸符合规范要求。 (3)箍筋内净尺寸允许偏差为±3mm，主筋长度偏差不得超过±5mm，超出范围的构件严禁用于现场安装。 (4)加工完成后的钢筋按规格分类堆放，悬挂标识牌注明型号、数量及用途，防止混用造成安装偏差或质量事故。 3.安装过程纠偏机制 (1)在钢筋骨架初步就位后，采用水平尺与铅垂线校正垂直度和平整度，发现偏差立即调整，避免累积误差影响整体质量。 (2)对于交叉节点部位，采用临时支撑或焊接固定措施，防止混凝土浇筑过程中发生移位，确保结构稳定性。 (3)每层钢筋安装完成后，由专职质检人员进行验收，重点检查保护层厚度是否符合设计要求，保障耐久性和抗裂性能。 (4)若发现局部偏移超过规范允许范围，应立即返工重做，不得擅自修补或隐瞒处理，杜绝质量隐患。 (二)连接质量保障措施 1.接头形式选择 (1)直径≥20mm的受力主筋优先采用机械连接方式，接头等级不低于Ⅱ级，抗拉强度应达到母材标准值的100%，保证承载能力。 (2)直径小于20mm的钢筋可采用搭接绑扎，搭接长度不得小于35d(d为钢筋直径)，且不小于500mm，保证传力连续。 (3)接头位置应错开布置，同一截面内接头面积百分率不得超过50%，并避开结构受力最大区域，提升整体安全性。 (4)机械连接套筒应选用正规厂家产品，具备出厂合格证与型式检验报告，进场后按规范抽样送检合格方可使用。 2.焊接工艺参数控制 (1)电弧焊作业时，电流强度应根据钢筋材质与直径合理设定，一般控制在120～180A之间，保障熔深与焊缝质量。 (2)焊缝宽度不得小于0.7倍钢筋直径，高度不得小于0.3倍钢筋直径，表面不得有夹渣、气孔、咬边等缺陷，保证焊接强度。 (3)焊接接头应逐个进行外观检查，合格率应达到100%，并按规定频率取样进行拉伸与弯曲试验，验证其力学性能。 (4)雨雪天气严禁户外焊接作业，风速超过5m/s时应采取挡风措施，避免影响焊接质量，保障施工安全与效率。 3.连接区段加固措施 (1)在钢筋密集区域，适当增加箍筋加密区段，保证结构整体刚度与稳定性，提升抗震性能。 (2)对于大直径钢筋接头，采用双面帮条焊接或加设加强筋进行补强，提升连接可靠性，防止薄弱点断裂。 (3)机械连接完成后，对接头处涂抹防锈漆进行封闭处理，防止后期施工中氧化腐蚀影响耐久性，延长使用寿命。 (4)施工过程中安排专人巡查，发现松动或脱扣现象应及时修复，保障连接质量始终处于受控状态，消除安全隐患。 (三)成品保护与检验制度 1.安装后防护措施 (1)钢筋绑扎完成后，禁止无关人员踩踏或堆放重物，必要时铺设跳板通道以减少扰动，防止变形破坏结构。 (2)模板支设与混凝土浇筑前应对已安装钢筋进行覆盖保护，防止水泥浆污染或机械碰撞变形，保持整洁与准确性。 (3)预埋件与止水带周围钢筋需单独加固，确保其位置准确且与钢筋网可靠连接，避免遗漏或错位影响后续施工。 (4)如遇恶劣天气或停工时间较长，应对裸露钢筋采取防锈处理，必要时覆盖防水布或涂刷防腐剂，防止锈蚀影响工程质量。 2.质量检查频次与方法 (1)每日施工结束后，由质检员对当日完成的钢筋工程进行全面检查，并填写《隐蔽工程验收记录》，作为质量追溯依据。 (2)主筋间距、排距、保护层厚度等关键指标采用钢尺量测，抽检比例不低于10%，且不少于3个断面，使得数据真实有效。 (3)机械连接接头现场抽检按每500个为一批次，随机抽取3个试件进行单向拉伸试验，合格率应达100%，使得接头强度达标。 (4)焊接接头采用目测结合敲击法进行外观评定，每批次抽检不少于5%，并辅以破坏性试验验证内在质量，杜绝虚假焊接问题。 3.问题反馈与整改机制 (1)发现质量问题后，第一时间通知相关责任人，分析原因并制定整改措施，杜绝类似问题重复发生，强化责任落实。 (2)重大质量隐患应暂停后续施工，召开专题会议研究处理方案，并报监理单位备案，保障处理流程合规。 (3)整改完成后需重新组织验收，并提交整改报告与影像资料存档备查，实现闭环管理。 (4)项目部每月召开一次质量分析会，总结常见问题类型与改进方向，持续优化钢筋安装质量控制流程，提升整体管理水平。 三、滑模施工工艺难点分析 (一)滑模施工工艺难点分析 1.滑模施工连续性要求 (1)滑模施工过程中，混凝土浇筑必须保持连续进行，一旦中断超过初凝时间，将导致施工冷缝的产生，影响趾板整体结构强度和防水性能。在玉龙喀什水利枢纽工程中，由于现场施工区域较大且工序交叉频繁，需制定严格的施工调度计划，保证混凝土供应、钢筋绑扎与滑模提升之间的无缝衔接。 (2)为了保障连续作业，施工现场应配备备用搅拌站及运输设备，同时加强现场管理人员与各工种之间的协调配合机制建设，保障突发情况下的快速响应能力。 (3)滑模施工期间还需对混凝土坍落度、温度等参数进行实时监测，并根据环境变化及时调整配比或施工工艺，以适应高原地区昼夜温差大、风速强等不利因素。 (4)针对可能出现的停电、设备故障等问题，应提前编制应急预案，并组织模拟演练，保证在最短时间内恢复施工，避免造成重大质量隐患。 2.滑模运行精度控制 (1)滑模装置的垂直度和平整度直接影响趾板混凝土成型质量，必须通过精密测量仪器定期校核模板系统的位置偏差，确保每米高度内的垂直偏差不超过2毫米。 (2)为防止滑模过程中出现偏移现象，应在模板两侧设置导向轮和限位装置，并在提升架上安装激光定位系统，实现动态监控与自动纠偏功能。 (3)操作平台上的荷载分布也需均匀布置，避免因局部超载引起模板变形或倾斜，影响混凝土表面平整度和结构尺寸准确性。 (4)施工前应对全体操作人员进行专项技术交底，明确各项控制指标及操作规程，使得每一位施工人员都能熟练掌握滑模运行中的关键控制点。 3.滑模施工安全风险防控 (1)滑模施工属于高空作业范畴，施工人员需佩戴齐全的安全防护装备，并在操作平台上设置可靠的临边防护措施，如护栏、安全网等，防止高处坠落事故发生。 (2)滑模装置本身结构复杂，承载力要求高，必须严格按照设计图纸进行组装和验收，使用过程中定期检查连接件、支撑杆等关键部位的紧固情况，防止松动脱落引发安全事故。 ( 3 )滑模施工涉及多工种协同作业，必须建立统一的指挥体系，采用对讲机等通讯工具保持信息畅通，保证各环节之间协调有序，杜绝误操作带来的安全隐患。 (二)特殊条件下的滑模施工挑战 1.高温与低温极端气候影响 (1)玉龙喀什水利枢纽工程所在区域夏季气温较高，冬季则可能面临严寒天气，这对滑模施工提出了更高的温控要求。特别是在低温条件下，混凝土凝结速度减缓，滑模提升时间间隔需相应延长，否则易造成粘模或结构裂缝。 (2)为应对高温天气，可在滑模操作平台上设置遮阳棚和喷雾降温设施，减少阳光直射对模板与混凝土的影响；而在寒冷季节，则应采取保温覆盖、蒸汽加热等方式，保障混凝土在适宜温度范围内正常硬化。 (3)施工过程中应密切关注气象预报，合理安排作业时段，尽量避开高温或低温峰值时段进行浇筑作业，降低环境因素对施工质量的不利影响。 (4)针对不同季节特点，应编制专门的施工方案，并在实际操作中严格执行，保障滑模施工在各种气候条件下均能保持良好的施工状态。 2.复杂地质条件限制 ( 1 )在滑模施工过程中，若发现基础有明显下沉迹象，应立即停止提升作业，并组织技术人员进行现场评估，必要时采取加固措施后再继续施工。 ( 2 )对于存在地下水渗流或岩层裂隙发育的地段，应提前做好排水和止水处理，避免因水流侵蚀基础而引发滑模系统不稳定的安全事故。 (三)滑模施工质量保障措施 1.材料与工艺标准控制 (1)滑模施工所用的混凝土应具备良好的和易性和流动性，坍落度宜控制在140～180mm之间，初凝时间不宜小于6小时，终凝时间不宜大于10小时，以满足连续浇筑的要求。 (2)钢筋绑扎应严格按图施工，特别是滑模通过部位的钢筋接头位置和搭接长度必须符合设计规范，保障结构受力性能不受影响。 (3)模板表面应保持清洁无杂物，每次滑升前应涂刷均匀的脱模剂，防止混凝土粘连造成表面缺陷。 (4)滑模施工完成后应及时进行养护，采用湿麻袋覆盖或喷洒养护液等方式，保持混凝土表面湿润，防止干缩裂缝产生。 2.施工过程质量检测 (1)在滑模施工过程中，应设立专职质检员，对混凝土坍落度、入模温度、振捣密实度等关键参数进行全过程监控，发现问题及时纠正。 (2)每班次应对滑模装置的垂直度、水平度进行不少于两次的测量，并记录相关数据，作为质量追溯依据。 (3)混凝土试块应按规范留置，并在标准养护条件下进行强度测试，确保其达到设计要求。 (4)滑模施工结束后应对趾板混凝土外观质量进行全面检查，包括表面平整度、蜂窝麻面、错台、裂缝等缺陷，并按规定进行修补处理。 3.滑模拆除与后续处理 (1)当混凝土强度达到设计值的70% 四、止水材料安装质量控制重点 (一)材料进场控制 1 .安装前预处理 (1)铜止水片在安装前需进行表面清洁处理，去除油污、氧化皮等杂质，必要时可采用酒精擦拭或砂纸打磨，保证焊接面平整光滑，提高接缝密封性。 (2)GBW止水带根据结构尺寸进行裁剪和预弯处理，弯曲半径不小于止水带宽度的两倍，避免安装时产生褶皱或断裂，影响止水效果。 ( 3 )止水材料安装前应进行试拼装，确认搭接长度、连接方式及位置布置符合设计规范要求，避免实际施工中出现错位、搭接不足等问题。 (二)安装过程控制 1.止水带安装工艺 (1)GBW止水带采用热熔粘结方式进行搭接，搭接长度不少于15cm，接缝处应平整牢固，无气泡、开裂等缺陷，施工完成后用放大镜检查焊缝完整性。 (2)止水带应居中埋设于混凝土结构中，两侧用U型钢筋卡固定，防止浇筑过程中偏移或扭曲，影响止水效果，固定间距不大于50cm。 (3)止水带与模板接触面应涂刷隔离剂，避免混凝土粘连导致拆模困难或止水带损坏，同时在模板合模前再次检查止水带位置是否准确。 (4)安装完成后应设置临时保护措施，如覆盖塑料薄膜或木板，防止后续施工踩踏或重物撞击导致错位，确保止水系统完整性。 2.铜止水片焊接质量 (1)铜止水片采用氩弧焊焊接，焊丝材质应与母材一致，焊接电流控制在80～120A之间，焊接速度适中，保证焊缝饱满、无夹渣、气孔等缺陷。 (2)焊接接头应进行打磨处理，去除飞溅物和毛刺，保证接缝光滑过渡，减少应力集中现象，必要时可采用X射线探伤检测焊缝内部质量。 (3)焊接完成后应进行通水试验，观察是否存在渗漏点，必要时可采用煤油渗透法进行检测，使得接缝严密无渗漏。 (4)焊缝区域应做好防腐处理，涂抹防锈漆并包裹防水胶布，防止长期暴露在潮湿环境中发生腐蚀，延长止水系统使用寿命。 (三)质量检验与验收 1.过程质量检查 (1)止水材料安装过程中实行“三检”制度，即班组自检、技术员复检、质检员专检，保障各环节质量可控，发现问题及时整改。 (2)安装过程中每日记录施工情况，包括材料批次、安装位置、焊接参数等信息，形成完整的过程数据，作为竣工资料的一部分。 (3)对GBW止水带、铜止水片等关键部位进行拍照留档，作为隐蔽工程验收依据之一，并标注日期、施工人员及检验结果。 (4)监理单位应参与关键节点的联合检查，发现问题及时提出整改意见，杜绝质量隐患，保证施工全过程质量达标。 2.隐蔽工程验收 (1)止水系统安装完成后，在混凝土浇筑前必须组织隐蔽工程验收，重点检查止水带位置、搭接长度、焊接质量。 (2)验收时应邀请建设、监理、设计等相关单位共同参与，签署验收意见并留存影像资料，验收合格后方可进入下道工序。 (3)对于存在缺陷的部位必须返工处理，经验收合格后方可继续施工，使得止水系统无渗漏风险。 (4)隐蔽工程验收资料应纳入竣工资料，作为后期运行维护的重要参考文件，便于日后维修和检查。 3.成品保护措施 (1)止水材料安装完成后应设立警示标识，防止其他作业人员误碰或踩踏，造成损坏，特别是在夜间施工时应设置照明标识。 (2)在混凝土浇筑前应对止水带周边模板进行加固，防止振捣过程中引起止水带位移，影响止水效果。 (3)浇筑过程中安排专人旁站，发现止水带偏移或破损应及时修复，使得止水系统完整性，避免后期返工增加成本。 (4)完工后应对止水系统进行定期巡查，特别是在汛期来临前进行全面检查，确保其正常发挥作用，保障工程安全运行。 第二节 工程施工难点剖析 一 、高寒地区混凝土养护难题 (一)低温环境影响分析 1.气温波动对混凝土性能的影响 (1)玉龙喀什水利枢纽工程所在区域冬季寒冷漫长，极端最低气温可达零下25℃。在此环境下，新浇筑的趾板混凝土极易出现早期受冻现象，导致内部结构受损、强度发展缓慢，甚至出现冻胀裂缝等质量问题。特别是在夜间温度骤降时，混凝土表层易形成冷缩裂纹。 (2)低温条件下水泥水化反应速度显著减缓，初凝与终凝时间大幅延长，直接影响后续工序衔接和整体施工进度。为应对这一问题，需采用早强型水泥，并辅以适当的保温措施，保证混凝土在低温下仍能持续硬化。 (3)混凝土在硬化初期若遭遇负温环境，其内部自由水分结冰膨胀将破坏毛细孔结构，降低抗压强度与耐久性，严重时可能造成结构性缺陷，影响趾板整体稳定性。因此必须采取加热养护或覆盖保温材料等方式控制温度变化。 (4)高寒地区昼夜温差大，趾板混凝土表面与内部温差控制难度增加，存在较大的热应力风险，若未采取有效保温措施，易引发温度裂缝。建议在混凝土初凝前后加强表面抹压作业，并及时覆盖多层复合保温材料，防止热量过快散失。 2.原材料性能变化与适应性挑战 (1)水泥在低温环境下活性降低，需适当提高入模温度或采用早强型水泥以加快水化速率，使得混凝土早期强度满足设计要求。同时应避免水泥长时间暴露于低温环境中，防止结块失效。 (2)骨料在运输与存储过程中易受冻，含水量变化将影响配合比准确性，必须设置防冻覆盖措施，并在拌制前进行预热处理。砂石应集中堆放于封闭棚内，必要时采用蒸汽加热设备去除表面霜冻。 (3)外加剂在低温状态下的溶解度与作用效果发生变化，应选用具有高效减水、抗冻引气功能的复合型外加剂，以提升混凝土抗冻融性能及工作性。同时要根据实际气温调整掺量，保证其均匀分散。 (4)钢筋在低温环境中延展性下降，焊接接头容易脆裂，因此需加强对焊接工艺参数的控制，并避免在极端低温天气下进行钢筋安装作业。现场应配备专用低温焊条，并严格控制焊接后的冷却速度。 3.养护条件限制与应对策略 (1)传统洒水养护方式在高寒环境下难以实施，因水体冻结会破坏混凝土表面质量，需采用保温保湿一体化养护工艺，如覆盖电加热毯、保温棉被等方式维持适宜养护温度。 (2)趾板混凝土属于大面积薄壁结构，表面积大，散热快，需在浇筑后立即进行覆盖式保温处理，并结合蒸汽养护或暖棚法提高局部环境温度，防止早期受冻。建议在趾板周边搭建临时暖棚，内部布置电加热器或热风机，维持棚内温度在5℃以上。 (3)为使得混凝土在关键龄期内持续获得热量供应，可布设地埋式加热管或采用热水循环系统，实现均匀升温，避免局部过热或温差过大造成的结构损伤。同时应定期检测混凝土芯部温度，保证其稳定上升。 (4)在极端低温条件下，建议采用掺加早强剂与速凝剂的方式缩短混凝土凝结时间，并通过红外测温仪实时监测混凝土芯部与表层温度，确保温差控制在允许范围内。对于重点部位，可配置移动式电加热毯贴敷于表面，辅助恒温养护。 (二)现场施工组织难点 1.工期紧张与气候制约的矛盾 (1)本项目计划工期为270天，其中部分趾板混凝土施工将跨越冬季严寒期，必须合理安排施工节奏，优先完成关键部位混凝土浇筑任务，避开最不利气候窗口。建议制定冬期专项施工方案，明确各阶段作业时间与资源配置。 (2)高寒地区有效施工日受限，需提前制定冬期施工专项方案，明确各阶段施工条件、资源配置及应急处置预案，使得在低温条件下仍能推进施工进度。同时应加强气象预警机制，灵活调整施工安排。 (2)由于夜间温度更低，趾板混凝土宜选择白天温度相对较高的时段进行浇筑，同时加强施工调度，尽量缩短混凝土暴露于外界环境的时间。建议采用分班轮换制度，确保连续高效作业。 (3)冬期施工期间，每日施工结束后必须立即启动保温防护措施，包括搭设临时遮挡棚、铺设保温材料、启用加热设备等，防止已浇筑混凝土遭受冻害。同时应加强夜间巡查，保证保温设施完好无损。 2.人员操作效率与安全风险并存 (1)低温环境下作业人员穿戴厚重保暖衣物，肢体活动受限，操作精度和效率下降，需优化施工流程，减少重复作业，提高单次作业成功率。建议采用模块化施工方法，降低操作复杂度。 (2)现场施工机械...
