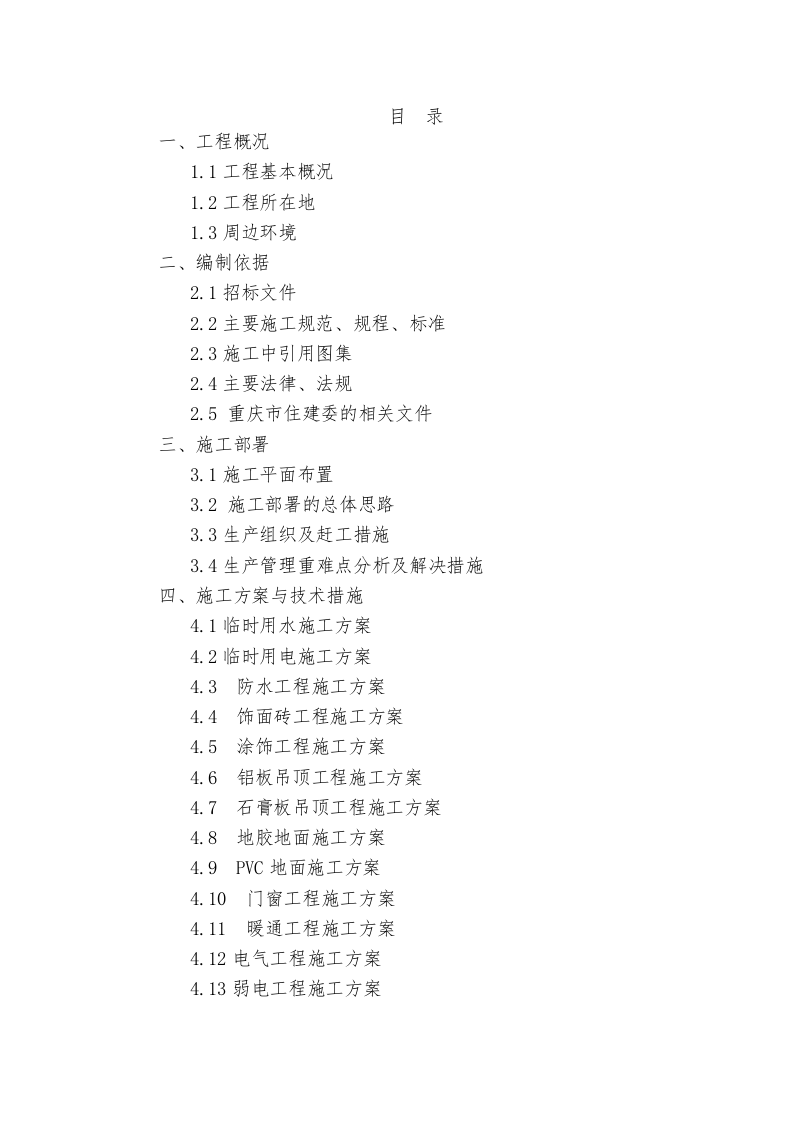

目 录
一、工程概况
1.1工程基本概况
1.2工程所在地
1.3周边环境
二、编制依据
2.1招标文件
2.2主要施工规范、规程、标准
2.3施工中引用图集
2.4主要法律、法规
2.5 重庆市住建委的相关文件
三、施工部署
3.1施工平面布置
3.2 施工部署的总体思路
3.3生产组织及赶工措施
3.4
生产管理
重难点分析及解决措施
四、施工方案与技术措施
4.1临时用水施工方案
4.2临时用电施工方案
4.3 防水工程施工方案
4.4 饰面砖工程施工方案
4.5 涂饰工程施工方案
4.6 铝板吊顶工程施工方案
4.7 石膏板吊顶工程施工方案
4.8 地胶地面施工方案
4.9 PVC地面施工方案
4.10 门窗工程施工方案
4.11 暖通工程施工方案
4.12电气工程施工方案
4.13弱电工程施工方案

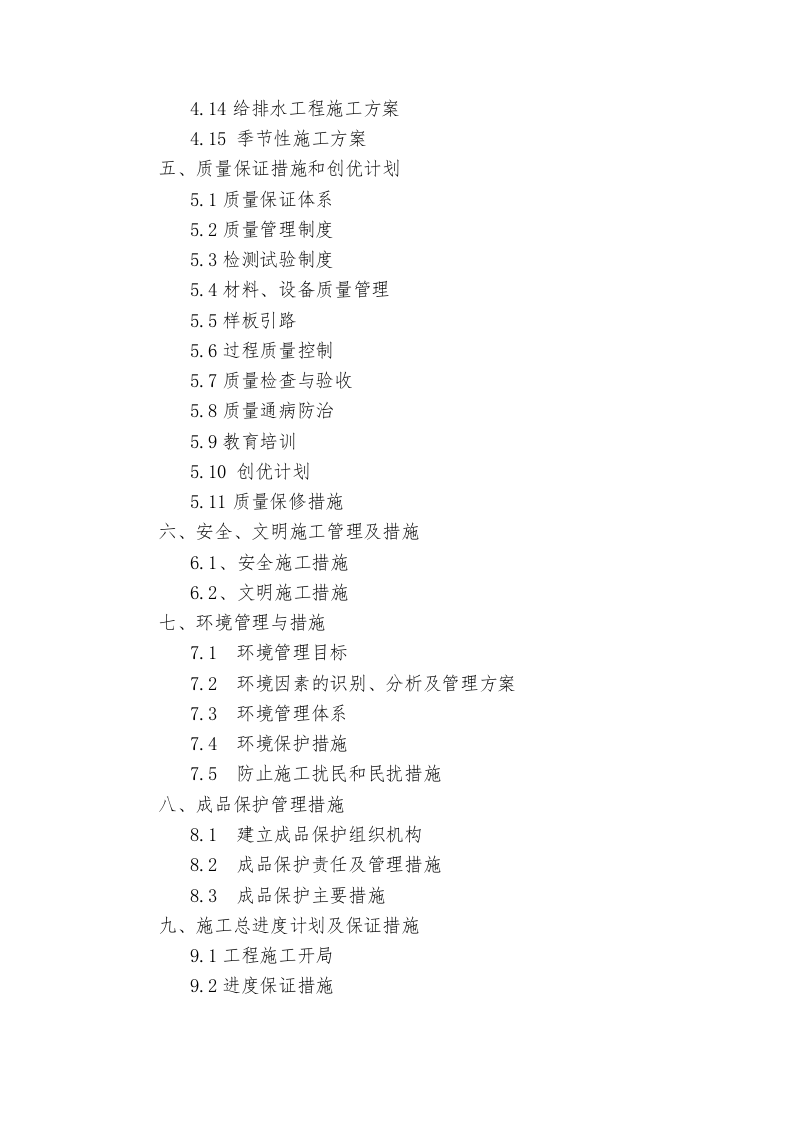

4.14给排水工程施工方案
4.15 季节性施工方案
五、质量保证措施和创优计划
5.1质量保证体系
5.2质量管理制度
5.3检测试验制度
5.4材料、设备质量管理
5.5样板引路
5.6过程质量控制
5.7质量检查与验收
5.8质量通病防治
5.9教育培训
5.10 创优计划
5.11质量保修措施
六、安全、文明施工管理及措施
6.1、安全施工措施
6.2、文明施工措施
七、环境管理与措施
7.1 环境管理目标
7.2 环境因素的识别、分析及管理方案
7.3 环境管理体系
7.4 环境保护措施
7.5 防止施工扰民和民扰措施
八、成品保护管理措施
8.1 建立成品保护组织机构
8.2 成品保护责任及管理措施
8.3 成品保护主要措施
九、施工总进度计划及保证措施
9.1工程施工开局
9.2进度保证措施

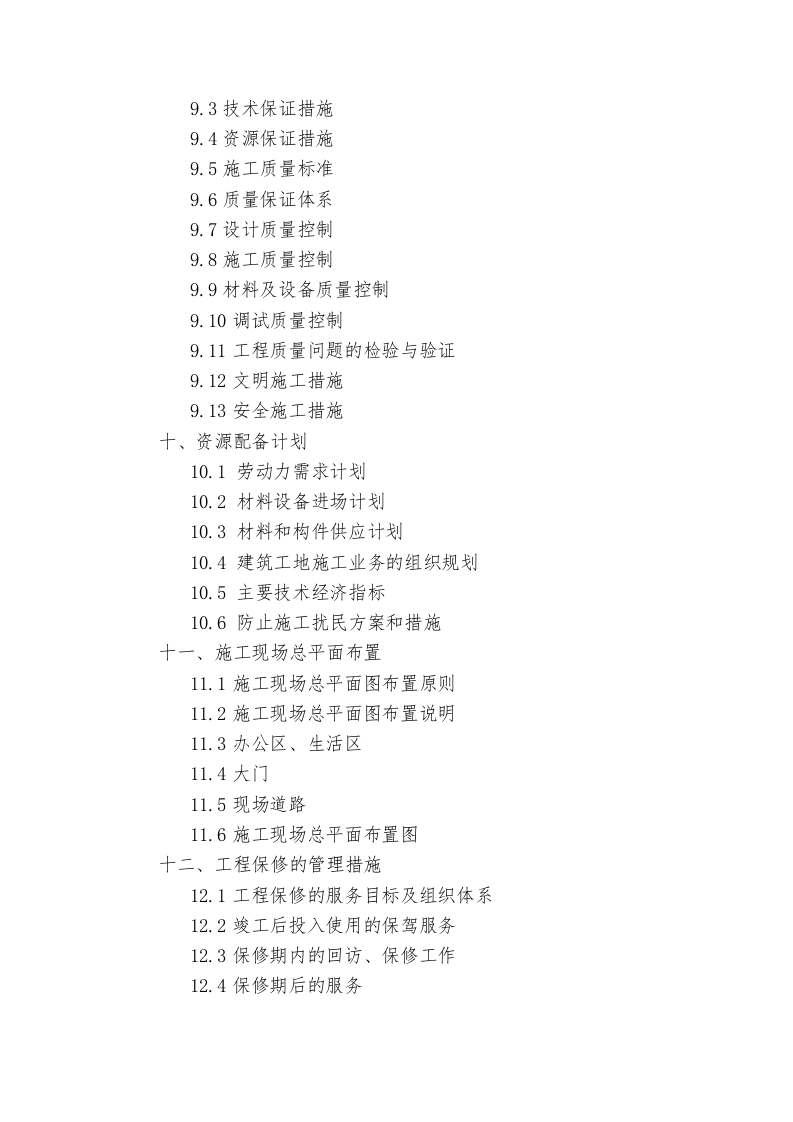

9.3技术保证措施
9.4资源保证措施
9.5施工质量标准
9.6质量保证体系
9.7设计质量控制
9.8施工质量控制
9.9材料及设备质量控制
9.10
调试质量控制
9.11工程质量问题的检验与验证
9.12文明施工措施
9.13安全施工措施
十、资源配备计划
10.1 劳动力需求计划
10.2 材料设备进场计划
10.3 材料和构件供应计划
10.4 建筑工地施工业务的组织规划
10.5 主要技术经济指标
10.6 防止施工扰民方案和措施
十一、施工现场总平面布置
11.1施工现场总平面图布置原则
11.2施工现场总平面图布置说明
11.3办公区、生活区
11.4大门
11.5现场道路
11.6施工现场总平面布置图
十二、工程保修的管理措施
12.1工程保修的服务目标及组织体系
12.2竣工后投入使用的保驾服务
12.3保修期内的回访、保修工作
12.4保修期后的服务

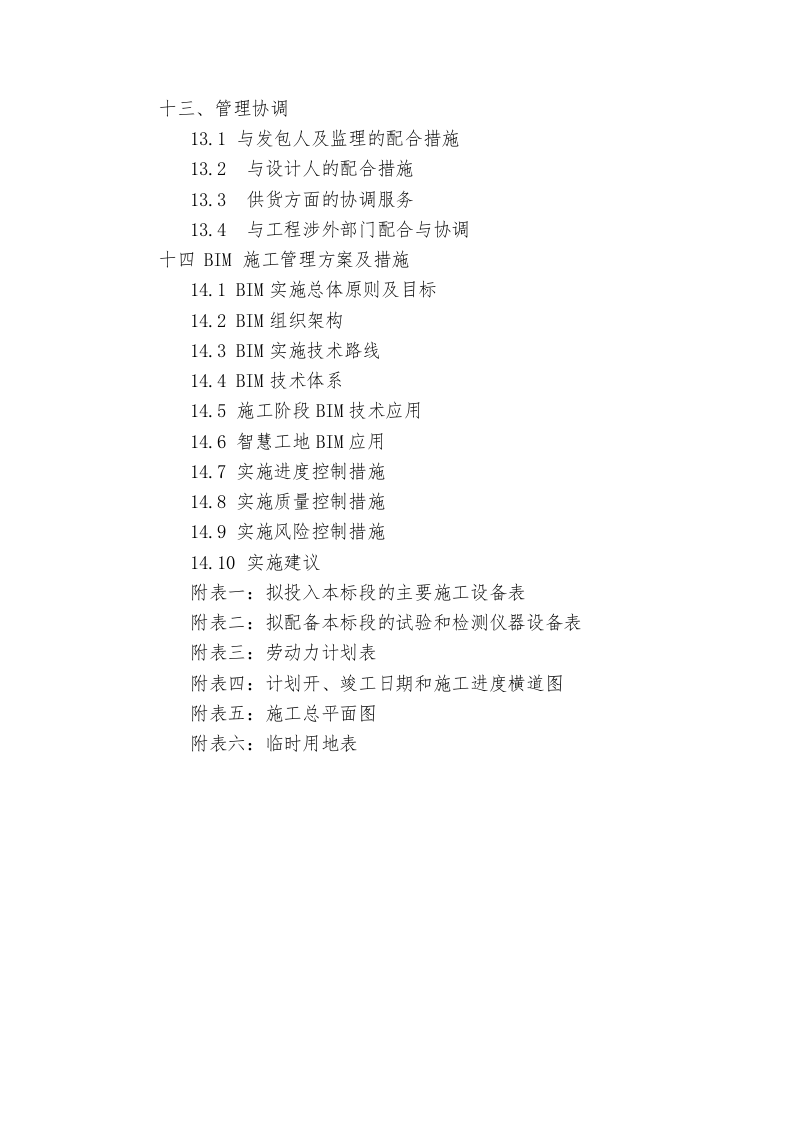

十三、管理协调
13.1 与发包人及监理的配合措施
13.2 与设计人的配合措施
13.3 供货方面的协调服务
13.4 与工程涉外部门配合与协调
十四 BIM 施工管理方案及措施
14.1 BIM实施总体原则及目标
14.2 BIM组织架构
14.3 BIM实施技术路线
14.4 BIM技术体系
14.5 施工阶段BIM技术应用
14.6 智慧工地BIM应用
14.7 实施进度控制措施
14.8 实施质量控制措施
14.9 实施风险控制措施
14.10 实施建议
附表一：拟投入本标段的主要施工设备表
附表二：拟配备本标段的试验和检测仪器设备表
附表三：劳动力计划表
附表四：计划开、竣工日期和施工进度横道图
附表五：施工总平面图
附表六：临时用地表

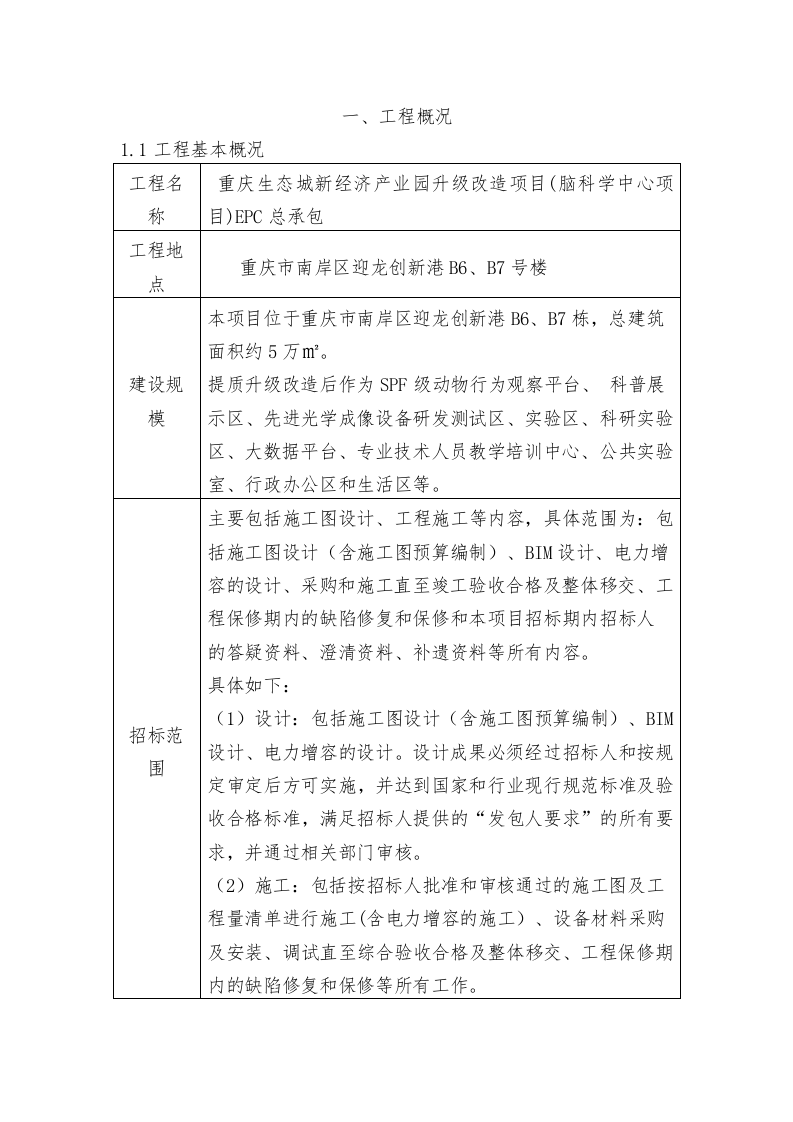

一、工程概况
1.1工程基本概况
工程名称
重庆生态城新经济产业园升级改造项目(脑科学中心项目)EPC总承包
工程地点
重庆市南岸区迎
龙创新港
B6、B7号楼
建设规模
本项目位于重庆市南岸区迎
龙创新港
B6、B7栋，总建筑面积约5万㎡。
提质升级改造后作为
SPF级动物行为观察平台、 科普展示区、先进光学成像设备研发测试区、实验区、
科研实验区、大数据平台、专业技术人员教学培训中心、公共实验室、行政办公区和生活区等。
招标范围
主要包括施工图设计、工程施工等内容，具体范围为：包括施工图设计（含施工图预算编制）、
BIM设计、电力增容的设计、采购和施工直至竣工验收合格及整体移交、工程保修期内的
缺陷修复和保修和本项目招标期内招标人的答疑资料、澄清资料、补遗资料等所有内容。
具体如下：
（
1）设计：包括施工图设计（含施工图预算编制）、BIM设计、电力增容的设计。设计成果必须经
过招标人和按规定审定后方可实施，并达到国家和行业现行规范标准及验收合格标准，满足招标人提供的“发包人要求”的所有要求，并通过相关部门审核。
（
2）施工：包括按招标人批准和审核通过的施工图及工程量清单进行施工(含电力增容的施工）、
设备材料采购及安装、调试直至综合验收合格及整体移交、工程保修期内的缺陷修复和保修等所有工作。
（

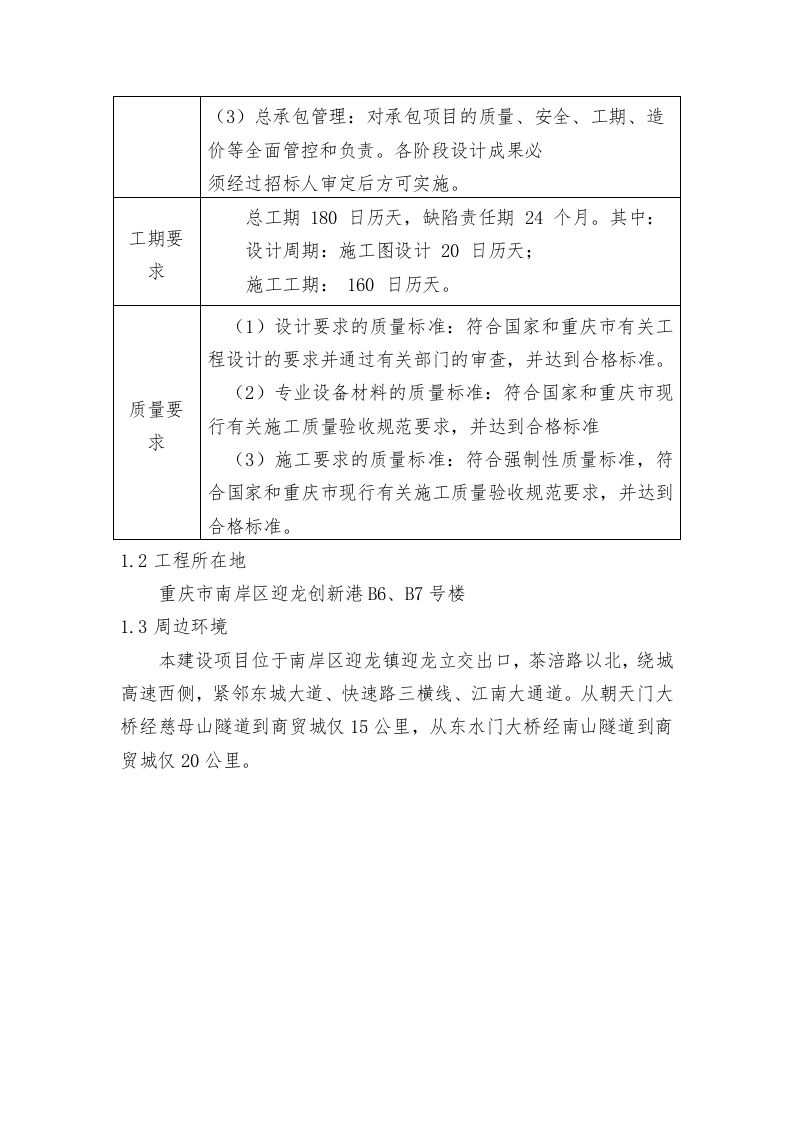

3）总承包管理：对承包项目的质量、安全、工期、造价等全面管控和负责。各阶段设计成果必
须经过招标人审定后方可实施。
工期要求
总工期
180 日历天，缺陷责任期 24
个
月。其中：
设计周期：施工图设计
20 日历天；
施工工期：
160 日历天。
质量要求
（
1）设计要求的质量标准：符合国家和重庆市有关工程设计的要
求并通过有关部门的审查，并达到合格标准。
（
2）专业设备材料的质量标准：符合国家和重庆市现行有关施工
质量验收规范要求，并达到合格标准
（
3）施工要求的质量标准：符合强制性质量标准，符合国家和重
庆市现行有关施工质量验收规范要求，并达到合格标准。
1.2工程所在地
重庆市南岸区迎
龙创新港
B6、B7号楼
1.3周边环境
本
建设项目
位于南岸区迎龙镇迎龙立交出口，茶
涪
路以北，绕城高速西侧，紧邻东城大道、快速路三横线、江南大通道。从朝天门大桥经慈母山隧道到商贸城仅15公里，从东水门大桥经南山隧道到商贸城仅20公里。

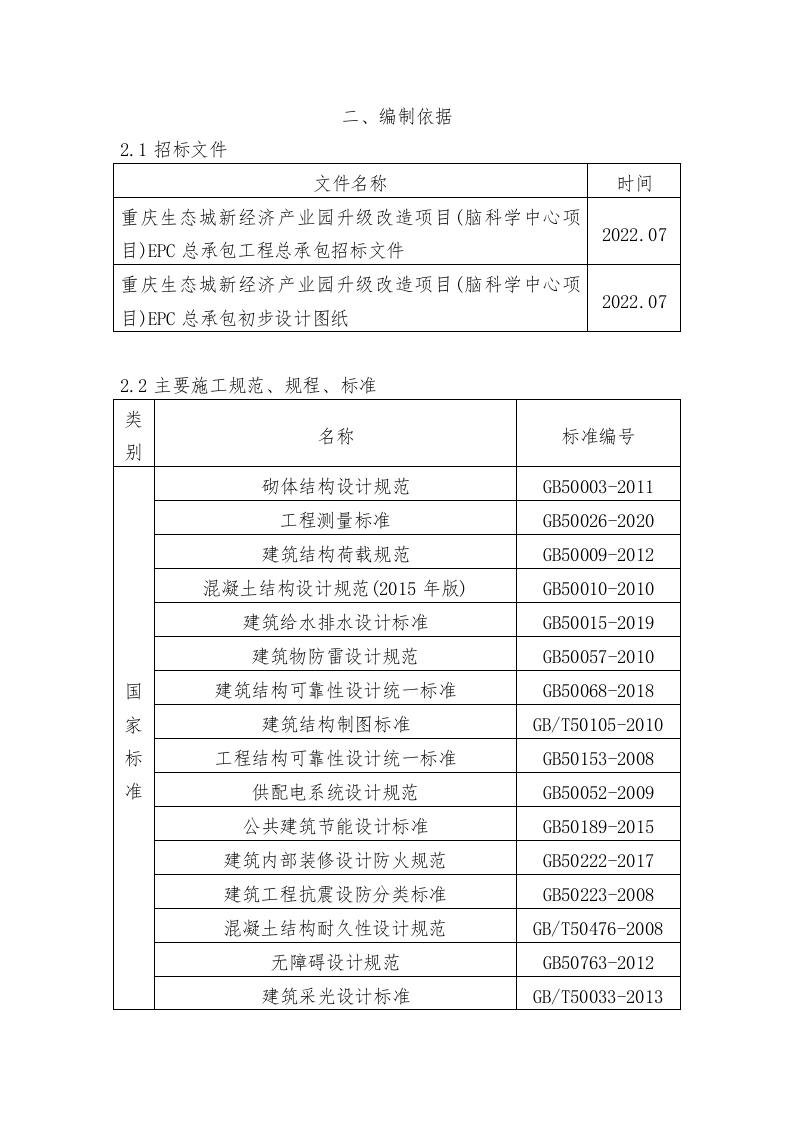

二、编制依据
2.1招标文件
文件名称
时间
重庆生态城新经济产业园升级改造项目(脑科学中心项目)EPC总承包
工程总承包招标文件
2022.0
7
重庆生态城新经济产业园升级改造项目
(脑科学中心项目)EPC总承包
初步设计图纸
2022.0
7
2.2主要施工规范、规程、标准
类别
名称
标准编号
国家标准
砌体结构设计规范
GB50003-2011
工程测量标准
GB50026-2020
建筑结构荷载规范
GB50009-2012
混凝土结构设计规范(2015年版)
GB50010-2010
建筑给水排水设计标准
GB50015-2019
建筑物防雷设计规范
GB50057-2010
建筑结构可靠性设计统一标准
GB50068-2018
建筑结构制图标准
GB/T50105-2010
工程结构可靠性设计统一标准
GB50153-2008
供配电系统设计规范
GB50052-2009
公共建筑节能设计标准
GB50189-2015
建筑内部装修设计防火规范
GB50222-2017
建筑工程抗震设防分类标准
GB50223-2008
混凝土结构耐久性设计规范
GB/T50476-2008
无障碍设计规范
GB50763-2012
建筑采光设计标准
GB/T50033-2013

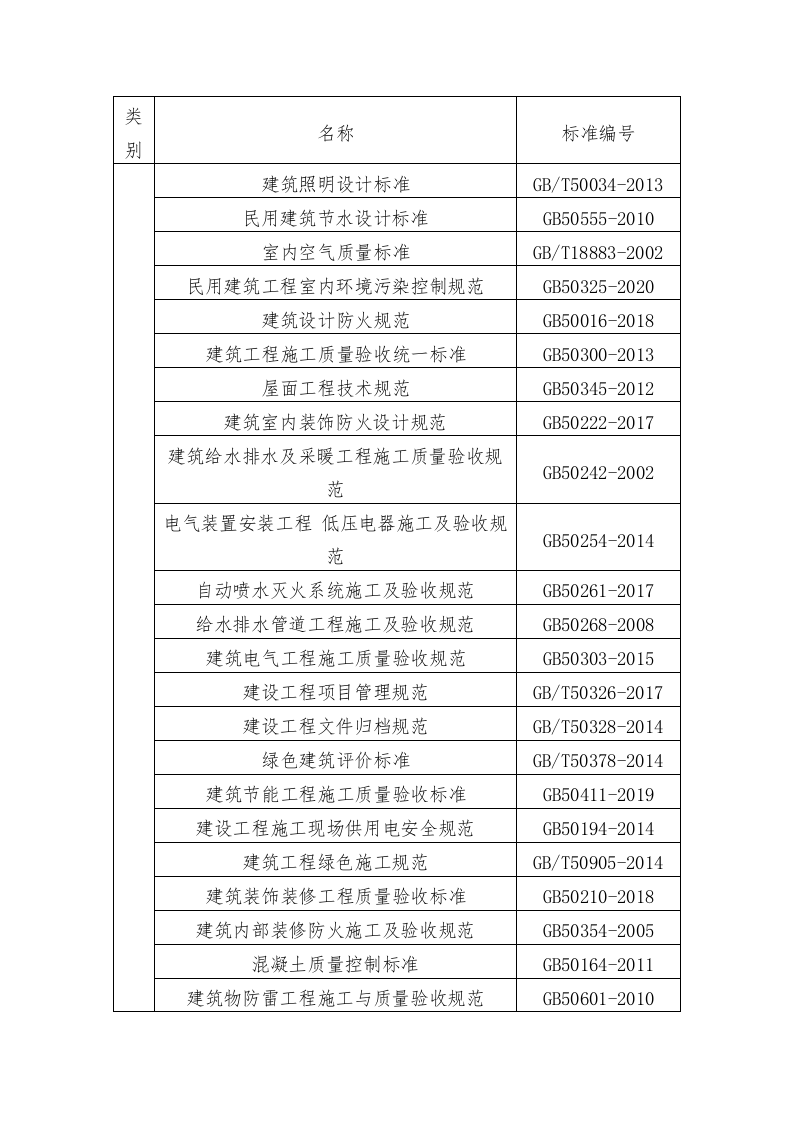

建筑照明设计标准
GB/T50034-2013
民用建筑节水设计标准
GB50555-2010
室内空气质量标准
GB/T18883-2002
民用建筑工程室内环境污染控制规范
GB50325-2020
建筑设计防火规范
GB50016-2018
建筑工程施工质量验收统一标准
GB50300-2013
屋面工程技术规范
GB50345-2012
建筑室内装饰防火设计规范
GB50222-2017
建筑给水排水及采暖工程施工质量验收规范
GB50242-2002
电气装置安装工程 低压电器施工及验收规范
GB50254-2014
自动喷水灭火系统施工及验收规范
GB50261-2017
给水排水管道工程施工及验收规范
GB50268-2008
建筑电气工程施工质量验收规范
GB50303-2015
建设工程项目管理规范
GB/T50326-2017
建设工程文件归档规范
GB/T50328-2014
绿色建筑评价标准
GB/T50378-2014
建筑节能工程施工质量验收标准
GB50411-2019
建设工程施工现场供用电安全规范
GB50194-2014
建筑工程绿色施工规范
GB/T50905-2014
建筑装饰装修工程质量验收标准
GB50210-2018
建筑内部装修防火施工及验收规范
GB50354-2005
混凝土质量控制标准
GB50164-2011
建筑物防雷工程施工与质量验收规范
GB50601-2010

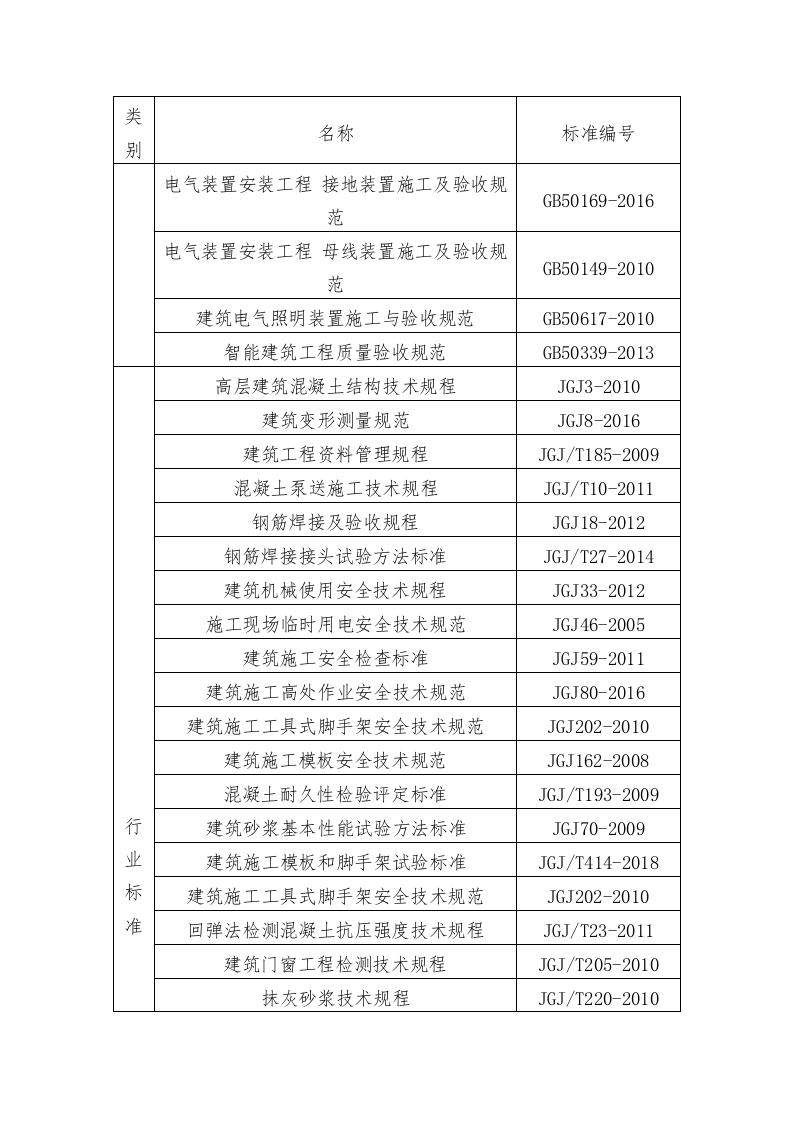

电气装置安装工程 接地装置施工及验收规范
GB50169-2016
电气装置安装工程 母线装置施工及验收规范
GB50149-2010
建筑电气照明装置施工与验收规范
GB50617-2010
智能建筑工程质量验收规范
GB50339-2013
行业标准
高层建筑混凝土结构技术规程
JGJ3-2010
建筑变形测量规范
JGJ8-2016
建筑工程资料管理规程
JGJ/T185-2009
混凝土泵送施工技术规程
JGJ/T10-2011
钢筋焊接及验收规程
JGJ18-2012
钢筋焊接接头试验方法标准
JGJ/T27-2014
建筑机械使用安全技术规程
JGJ33-2012
施工现场临时用电安全技术规范
JGJ46-2005
建筑施工安全检查标准
JGJ59-2011
建筑施工高处作业安全技术规范
JGJ80-2016
建筑施工工具式脚手架安全技术规范
JGJ202-2010
建筑施工模板安全技术规范
JGJ162-2008
混凝土耐久性检验评定标准
JGJ/T193-2009
建筑砂浆基本性能试验方法标准
JGJ70-2009
建筑施工模板和脚手架试验标准
JGJ/T414-2018
建筑施工工具式脚手架安全技术规范
JGJ202-2010
回弹法检测混凝土抗压强度技术规程
JGJ/T23-2011
建筑门窗工程检测技术规程
JGJ/T205-2010
抹灰砂浆技术规程
JGJ/T220-2010
砌筑砂浆配合比设计规程
JGJ/T98-2010
建筑施工易发事故防治安全标准
JGJ/T429-2018
建筑工程施工现场标志设置技术规程
JGJ348-2014
建设工程施工现场环境与卫生标准
JGJ146-2013

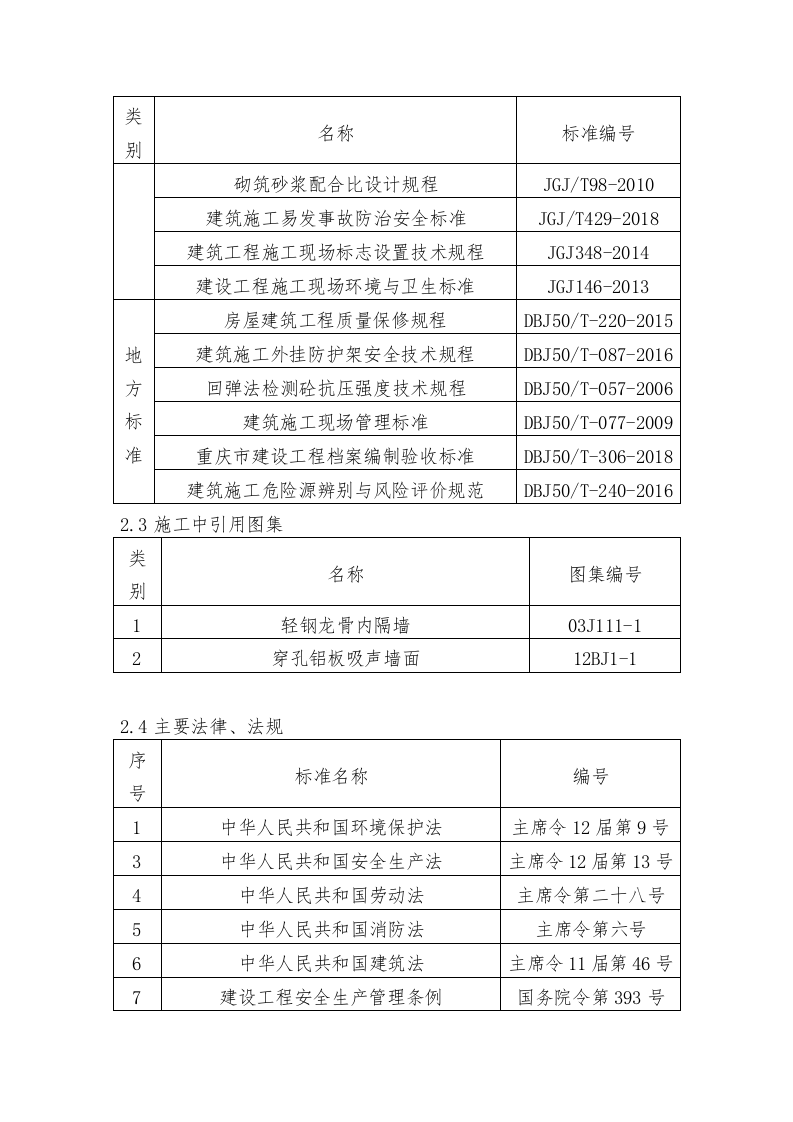

地方标准
房屋建筑工程质量保修规程
DBJ50/T-220-2015
建筑施工外挂防护
架安全
技术规程
DBJ50/T-087-2016
回弹法检测
砼
抗压强度技术规程
DBJ50/T-057-2006
建筑施工现场管理标准
DBJ50/T-077-2009
重庆市建设工程档案编制验收标准
DBJ50/T-306-2018
建筑施工危险源辨别与风险评价规范
DBJ50/T-240-2016
2.3施工中引用图集
类别
名称
图集编号
1
轻钢龙骨内隔墙
03J111-1
2
穿孔铝板吸声墙面
12BJ1-1
2.4主要法律、法规
序号
标准名称
编号
1
中华人民共和国环境保护法
主席令12届第9号
3
中华人民共和国安全生产法
主席令12届第13号
4
中华人民共和国劳动法
主席令第二十八号
5
中华人民共和国消防法
主席令第六号
6
中华人民共和国建筑法
主席令11届第46号
7
建设工程安全生产管理条例
国务院令第393号

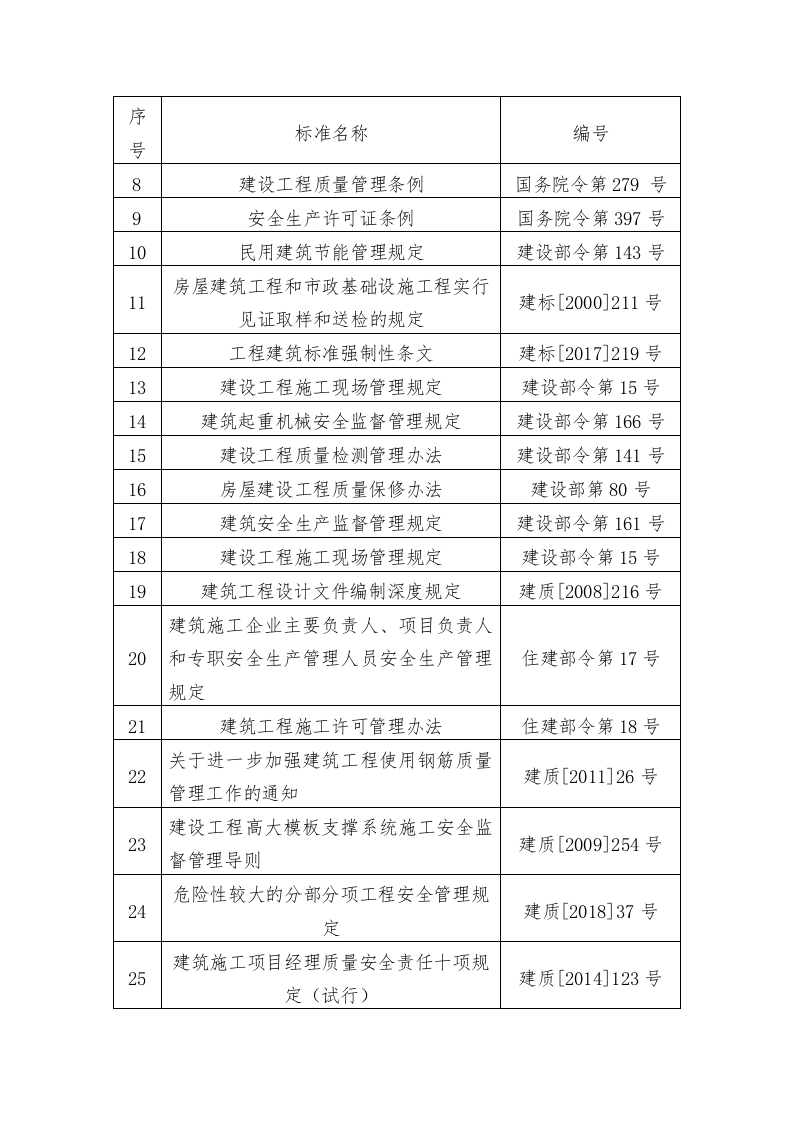

8
建设工程质量管理条例
国务院令第279 号
9
安全生产许可证条例
国务院令第397号
10
民用建筑节能管理规定
建设部令第143号
11
房屋建筑工程和市政基础设施工程实行见证取样和送检的规定
建标[2000]211号
12
工程建筑标准强制性条文
建标[2017]219号
13
建设工程施工现场管理规定
建设部令第15号
14
建筑起重机械安全监督管理规定
建设部令第166号
15
建设工程质量检测管理办法
建设部令第141号
16
房屋建设工程质量保修办法
建设部第80号
17
建筑安全生产监督管理规定
建设部令第161号
18
建设工程施工现场管理规定
建设部令第15号
19
建筑工程设计文件编制深度规定
建质
[2008]216号
20
建筑施工企业主要负责人、项目负责人和专职安全生产管理人员安全生产管理规定
住建部令第17号
21
建筑工程施工许可管理办法
住建部令第18号
22
关于进一步加强建筑工程使用钢筋质量管理工作的通知
建质
[2011]26号
23
建设工程高大模板支撑系统施工安全监督管理导则
建质
[2009]254号
24
危险性较大的分部分项工程安全管理规定
建质
[2018]37号
25
建筑施工项目经理质量安全责任十项规定（试行）
建质
[2014]123号

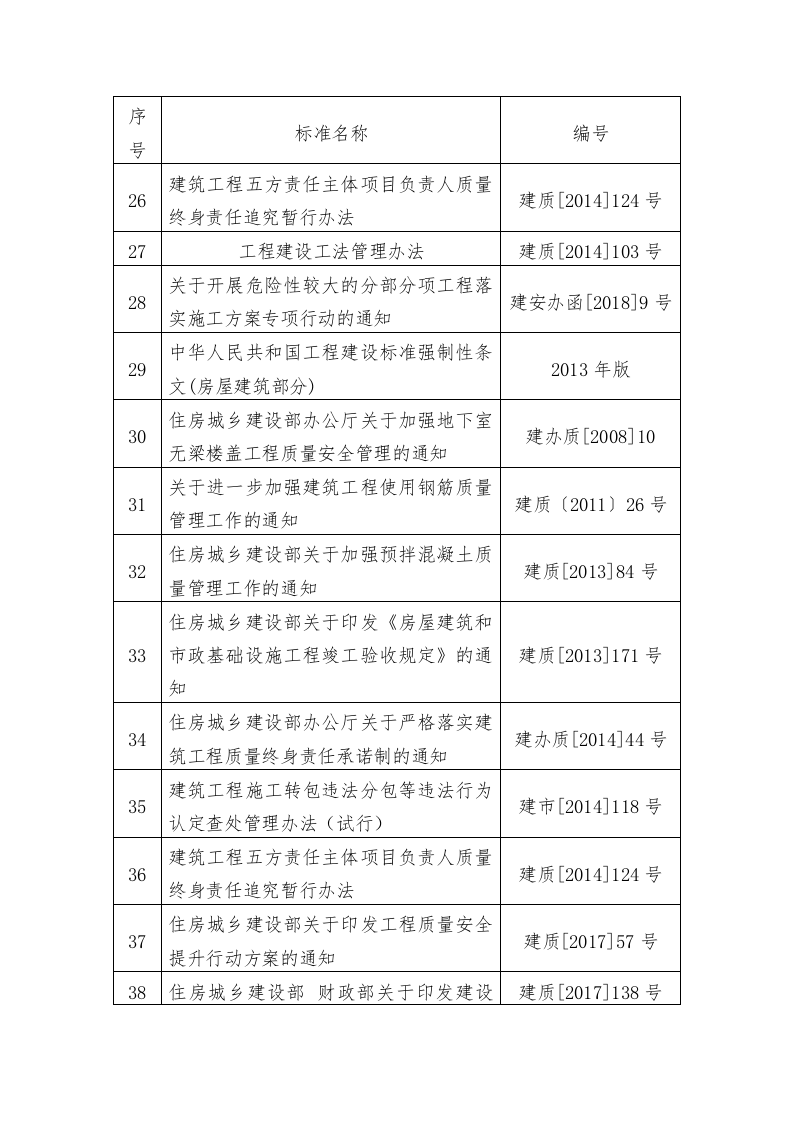

26
建筑工程五方责任主体项目负责人质量终身责任追究暂行办法
建质
[2014]124号
27
工程建设工法管理办法
建质
[2014]103号
28
关于开展危险性较大的分部分项工程落实施工方案专项行动的通知
建安办
函[2018]9号
29
中华人民共和国工程建设标准强制性条文(房屋建筑部分)
2013年版
30
住房城乡建设部办公厅关于加强地下室无梁楼盖工程质量安全管理的通知
建办质
[2008]10
31
关于进一步加强建筑工程使用钢筋质量管理工作的通知
建质〔2011〕
26号
32
住房城乡建设部关于加强预拌混凝土质量管理工作的通知
建质
[2013]84号
33
住房城乡建设部关于印发《房屋建筑和市政基础设施工程竣工验收规定》的通知
建质
[2013]171号
34
住房城乡建设部办公厅关于严格落实
建筑工程质量终身责任承诺制的通知
建办质
[2014]44号
35
建筑工程施工转包违法分包等违法行为认定查处管理办法（试行）
建市[2014]118号
36
建筑工程五方责任主体项目负责人质量终身责任追究暂行办法
建质
[2014]124号
37
住房城乡建设部关于印发工程质量安全提升行动方案的通知
建质
[2017]57号
38
住房城乡建设部 财政部关于印发建设工程质量保证金管理办法的通知
建质
[2017]138号
39
住房和城乡建设部关于修改《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法》的决定
住建部令第2号
40
住房和城乡建设部关于修改《房屋建筑和市政基础设施工程施工分包管理办法》的决定
住建部令第19号
41
民用建筑节能条例
国务院令第530号
42
危险性较大的分部分项工程安全管理规定
住建部部令第37号
43
住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知
建办质〔2018〕
31号

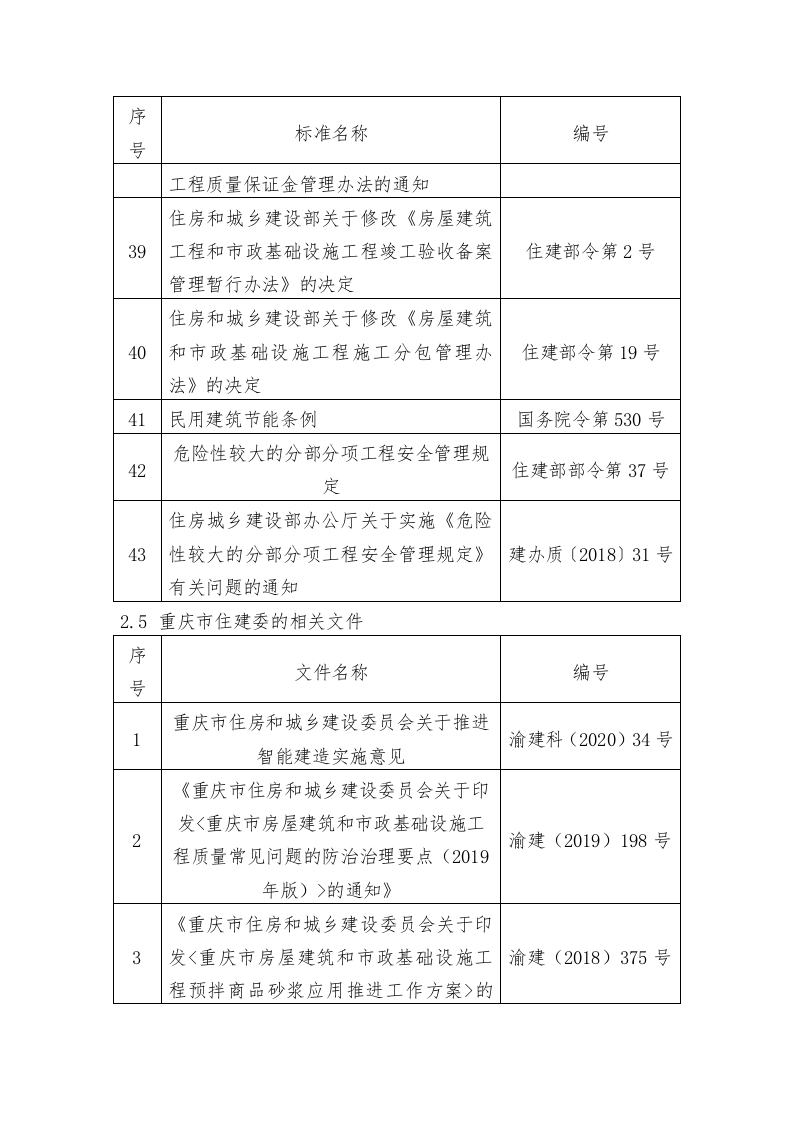

2.5
重庆市住
建委的相关文件
序号
文件名称
编号
1
重庆市住房和城乡建设委员会关于推
进智能建造实施意见
渝建科
（2020）34
号
2
《重庆市住房和城乡建设委员会关于印发<重庆市房屋建筑和市政基础设施工程质量常见问题的防治治理要点（2019年版）>的通知》
渝建（2019）198号
3
《重庆市住房和城乡建设委员会关于印发<重庆市房屋建筑和市政基础设施工程预拌
商品
砂浆应用推进工作方案>的通知》
渝建（2018）375号

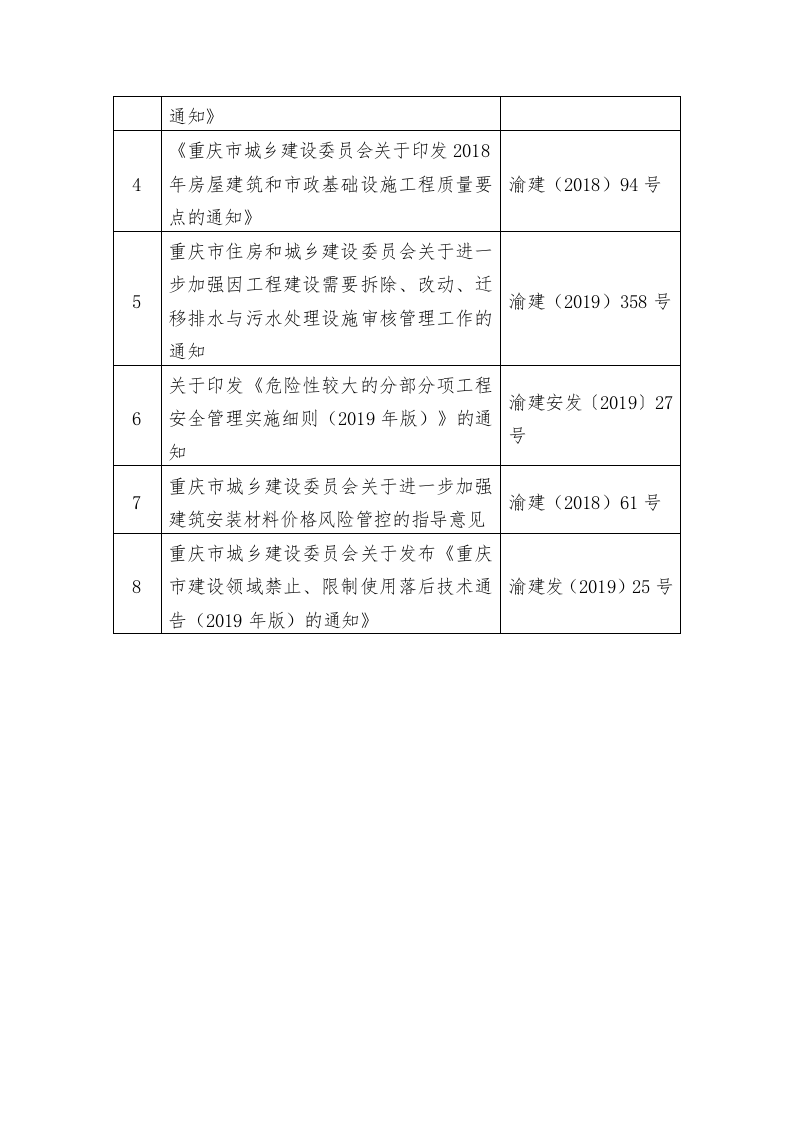

4
《重庆市城乡建设委员会关于印发2018年房屋建筑和市政基础设施工程质量要点的通知》
渝建（2018）94号
5
重庆市住房和城乡建设委员会关于进一步加强因工程建设需要拆除、改动、迁移排水与污水处理设施审核管理工作的通知
渝建（2019）358号
6
关于印发《危险性较大的分部分项工程安全管理实施细则（2019年版）》的通知
渝建安发
〔2019〕27号
7
重庆市城乡建设委员会关于进一步加强建筑安装材料价格风险管控的指导意见
渝建（2018）61号
8
重庆市城乡建设委员会关于发布《重庆市建设领域禁止、限制使用落后技术通告（2019年版）的通知》
渝建发
（2019）25号

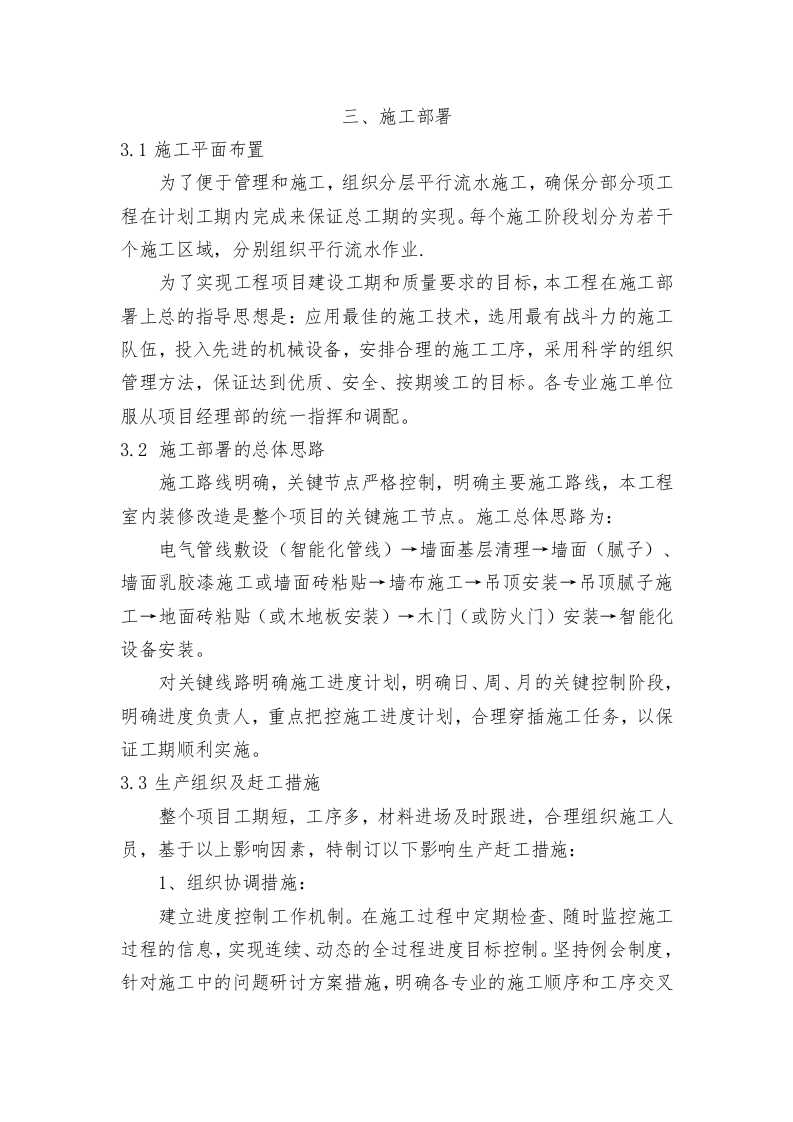

三、施工部署
3.1施工平面布置
为了便于管理和施工，组织分层平行流水施工，确保分部分项工程在计划工期内完成来保证总工期的实现。每个施工阶段划分为若干个施工区域，分别组织平行流水作业.
为了实现工程项目建设工期和质量要求的目标，本工程在施工部署上总的指导思想是：应用最佳的施工技术，选用最有战斗力的施工队伍，投入先进的机械设备，安排合理的施工工序，采用科学的组织管理方法，保证达到优质、安全、按期竣工的目标。各专业施工单位服从项目经理部的统一指挥和调配。
3.2 施工部署的总体思路
施工路线明确，关键节点严格控制，明确主要施工路线，
本工程
室内装修改造
是整个项目的关键施工节点。施工总体思路为：
电气管线敷设（智能化管线）→墙面基层清理→墙面（腻子）、墙面乳胶漆施工或墙面砖粘贴→墙布施工→吊顶安装→吊顶腻子施工→地面砖粘贴（或木地板安装）→木门（或防火门）安装→智能化设备安装。
对关键线路明确施工进度计划，明确日、周、月的关键控制阶段，明确进度负责人，重点把控施工进度计划，合理穿插施工任务，以保证工期顺利实施。
3.3生产组织及赶工措施
整个项目工期短，工序多，材料进场及时跟进，合理组织施工人员，基于以上影响因素，特制订以下影响生产赶工措施：
1、组织协调措施：
建立进度控制工作机制。在施工过程中定期检查、随时监控施工过程的信息，实现连续、动态的全过程进度目标控制。坚持例会制度，针对施工中的问题研讨方案措施，明确各专业的施工顺序和工序交叉
的交接关系和责任，全面分析施工进度情况，找出问题根源，提出调整措施，加强各专业工种之间的协调、配合及工序交接管理，保证施工顺利进行。
2、人员机械保证措施：
对照进度计划，分析进度执行情况，及时调整人力、机械的投入量，并按照进度全力投入周转材料作为赶工的主要措施。施工现场采用交叉施工、流水作业、化整为零方式，从而提高施工进度。按照工程进度分批进场；小型机械设备和劳动力人数确保进度计划的顺利实施。
3、材料保证措施：
（1）为避免因材料原因不能进场导致人员及机械窝工现象，现场所需各类建筑材料提前做好采购计划，据实际情况编制各项材料计划，按材料计划分批进场，适应施工进度的需要，并根据计划落实各种建筑材料的顺利实施。
（2）项目自购材料，充分做好调查工作，落实货源，保证材料质量。
3.4
生产管理
重难点分析及解决措施
重难点1：
重庆属于亚热带地区，夏季气温高、空气湿度较大，且施工均处于夏季高温阶段，确保施工人员顺利展开各自工序的工作，对高温作业人员做好以下几点措施。
解决措施：
（1）对高温作业人员进行就业前健康检查，
凡检查
不合格者，均不得在高温条件下作业。
（2）要求劳务队伍组织使用当地施工队伍，以适应当地气候条件。
（3）高温期间作业时间缩短，要求劳务队伍增加作业人员、必要时安排作业人员进行赶工。
（4）高温期间合理调整工人作业时间，采取早晚作业，作业时间调整为上午7点到11点，下午15:00点到晚上19:00点，避开高温时段，项目部及各劳务队做好防暑降温工作，并向作业人员配发防暑降温药品。
重难点2：
本项目专业队伍数量多、管理难度大。
解决措施：
（1）本工程工期紧，涉及
专业
多，要求施工质量高等情况，建立有效地组织协调机构及协调措施对整个建筑物的施工质量、进度、安全、文明施工，和谐施工与绿色施工有促进作用。
（2）组织各专业单位图纸会审，要求各专业技术人员要编制施工组织设计和各主要分项工程都要编制施工技术方案；并组织所有工程技术人员认真学习、对施工工艺要求工程质量标准和技术资料要求。
（3）以进度计划为主要内容的、明确各专业分段界面及各个专业、各个工序的进场工作次序或安装次序、施工时间、施工周期、工程完成退场的时间。制定工程进度计划、分阶段计划和月进度计划。工程进入施工阶段后，对总进度计划必须由各个施工单位进行细化分解，落实到每个月、每一周、每一天的工作。
并及时跟踪所有施工单位的施工进度情况，对进度出现滞后情况及时进行分析、协调、平衡和调整。
（4）施工现场和交叉作业协调管理
1)、协调解决施工场地与外部联系的通道与道口，满足施工的需要，确保工程的顺利进行。
2)、对各个
专业
工程施工的前提条件进行核查，为各个
专业
工程的施工创造包括施工工作作业面、作业层放线、临时脚手架等一系列的施工条件。
3)、施工中存在交叉的工序，在施工前由施工总承包单位项目部
组织开工前的协调会，争取把大部分可能存在的问题提前解决。
4)、进入各类管线设备安装、装修和弱电系统安装的阶段时，由于工作极其繁忙，各专业交叉施工的情况随处可见，此时要重点协调好各专业的施工次序等问题，确保施工安全和工程工期。
5)、对各专业的管线等在空间上存在交叉、穿插关系的施工部位，重点协调好有可能产生的标高的矛盾，并解决好施工的先后顺序的问题。并对于各种管线的交叉，采取计算机进行三维模拟的方式，将可能出现矛盾的可能性降到最低。
重难点:3：
劳动力不足对施工进度的影响
解决措施：
（1）招标劳务队之前、应考虑本公司范围内注册的劳务队人员，了解劳务队施工人员状况（
技壮比
配置情况）、劳务队伍管理水平、施工人员是否来自
渝
本地及是否适应本地高温气候。
（2)在施工过程中，项目应有力提供技术保障，充分保障材料的使用，有序组织、避免出现窝工及施工人员流失情况发生。
（3）
项目提前做好应急处理机制，要求劳务队伍提前预备备用队伍，当面临劳动力严重不足时，及时增加作业人员或更换施工班组，现场工长时刻了解施工现场施工人员
情况，发现问题及时处理，确保本工程施工顺利进行。
重难点4：
本工程为装修项目，危险系数高。
解决措施：
（1）人员方面：要求劳务队伍安排专业架子工进行搭设临时作业架，保证安全作业。
（2）每日上班前、应组织相关作业人员，宣贯作业施工注意事项，把施工作业面有可能出现的危险源提前告知施工作业人员，让作
业人员心中有数，从而规避作业人员的有可能产生的安全风险。
重难点5：
工程规模不大、但工序多、工期紧。工期压力十分严峻。
解决措施：
未防止
拆除阶段雨天作业渗水，增加拆除人员，安排两班
倒进行
抢工措施。
重难点
6
：
疫情防控常态化管理
解决措施：
1.即将新进场工人及其他人员在确保“点对点”运送的条件下，必须提供24小时核酸检测阴性证明方可准许进场。
2.利用“渝康码”等大数据功能，认真做好测温及“渝康码”查询、登记工作，确保进场人员体温正常及“未见异常”。
3.若有体温异常人员，项目部采取单独隔离并派专人监督
且通知
地方检查机构进行核酸检测。
4.项目部常态化疫情防控物资如：口罩、体温枪、免洗手液、消毒喷壶等储备充足。
5.项目部对疫情防控应常态化进行管控，责任到人、落实到位。如因管理不力，应追究项目部主管责任。
四、施工方案与技术措施
4.1临时用水施工方案
1、临时用水的准备
（1）临时用水方案的审批
临时用水方案须经业主（工程师）、
监理审批
后方可按照方案严格实施和落实。
（2）临时用水材料、设备：如管件、阀门、消防泵等；
2、 管线敷设与设备安装
（1）所有出水口部位均采取渗流水、使用水集水措施，防止水流遍地，造成污染；
（2）消防用水专管专用，消防水阀周边不得堆放杂物。
3、场内临时用水与市政供水接驳。
4、按照临时用水管理制度，专人组织临时用水管理，确保无常流水和渗水流。
4.2临时用电施工方案
1、现场临电设计
（1）电源：电源从
大楼
现有变压器连接，变压器下设A
级总配电柜
及各B
级分配电
箱，C级设备开关箱及插座箱以用电设备为准。A
级总配电柜
设一组重复接地，接地电阻不大于4欧，配电柜周围设安全防护隔离措施和三级防火设施。B
级分配电
箱、C级设备开关箱及
插座箱随用电
机械的设置相对设置。
根据现场各主要设备用电量计算，现场实际需要用电量为约 387.8KVA，对
全现场
的施工工序进行统一
布署
、调配，由调度根据总体部署，对用电量进行平衡。
（2）现场采用TN-S三相
五线制接零
保护系统供电。
2、导线、配电装置设置及配电箱内电器元件选择
（1）现场供电方式为TN－S系统，由变压器供给A
级总配电柜
，
分供给现场B级配电箱全部
采用五芯电缆
。
（2）根据规定和施工现场条件，电缆埋地敷设，埋深0.8米，电缆
上下填盖
10㎝细砂，上面用红砖漫盖。过路穿SC钢管保护，现场明裸导线采用钢管保护并做跨接接地线。
（3）变压器至配电柜电缆采用VV-3×150+2×95。
（4）A
级总配电柜
开关选择：总自动开关型号DZ20Y-400A，分自动开关型号DZ15LE-250A（或160A），箱内设接地、接零端子板各一块。
（5） B
级分配电
箱总开关选择： DZ20Y－250A（或160A），分开关选择DZ15LE－160A（或100A及63A），以上漏电开关动作电流为75mA，动作时间0.1秒。箱内设接地、接零端子板各一块。
（6） C级开关箱、插座箱及电焊机漏电专用箱、控制现场所有设备。以下箱内电动作电流为15mA，动作时间为0.1秒。
3、保护接地与防雷接地
（1）施工现场采用TN-S系统，电气设备的金属外壳必须采取专用保护地线。
（2）现场A1、A2、A3总配电柜分别做一组接地极，垂直接地采用φ19镀锌钢钎，接地母线为－40*4镀锌扁钢引入现场总配电柜的N 端子板，并将N端子板与PE 端子板连接，接地电阻不大于4Ω的重复接地。
（3）施工现场的电气系统严禁利用大地作相线或零线。
（4）保护零线不得装设开关或熔断器。
4、 安全用电与电气防火措施及电气环保措施
（1）本工程的临时设计严格按建设部JGJ46－2005《施工现场临时用电安全技术规范》的规定执行，切定做到三相五线制三级配电，两级漏电保护，
一
机一闸，所有用电设备的金属外壳均做好接零保护，保护线的标识统一为黄、绿双色线，在任何情况下不允许PE
线做负
荷
线。
（2）直埋电缆埋深不小于0.8米，电缆上下铺盖10㎝厚的细砂，然后用红机砖漫盖，再回填土，在地坪上做好标记。电缆过路口处要穿SC钢管敷设，进设备和配电箱处预留一定长度，电缆绑扎一不得用金属裸线做绑扎线，现场过马路架空线路，高度4米，预防过车碰线。
（3）由经过培训且合格的，具有一定施工现场操作经验的电工，持证上岗，负责现场临电的安装与维修，电工操作要严格按照安全技术操作规程和规范要求，
杜绝非
电工操作，施工现场的电气设备及材料要有合格证和检测报告，非合格产品严禁使用。
（4）认真执行分项安全技术交底及检查制度，由专业电气负责人向各作业班组和施工队进行书面交底或口头交底，专业电工每日对所有临电设备设施进行一次认真检查，每周对所有漏电开关动作特性进行一次全面检查，每季度对重复接地装置进行一次检查。发现问题及不安全隐患要及时整改，同时做好记录。
（5）所有配电线路和配电箱的设置均按规范要求设置，配电箱安装牢固，防雨防砸，箱内电器完整。接线牢固，各种标志齐全，并保持整洁，各项开关额定电流值和整定电流值及漏电开关的动作电流动作时间必须先定在准许范围之内。
（6）装修阶段，楼内必须使用安全电压。根据现场条件，
本工使用
地行照明，其电源电压不应超过36V，灯体马手柄应坚固并绝缘良好，电源线应使用
橡
套，电缆
线不得
使用塑胶线，行灯变压器应防潮防雨水设施。
（7）雨季施工现场临电及带电设备必须搭设防雨防砸棚，配电
箱操作
面应有绝缘操作台，设备下方应放绝缘物，周
产业园升级改造项目EPC总承包施工组织设计技术标255页.docx
