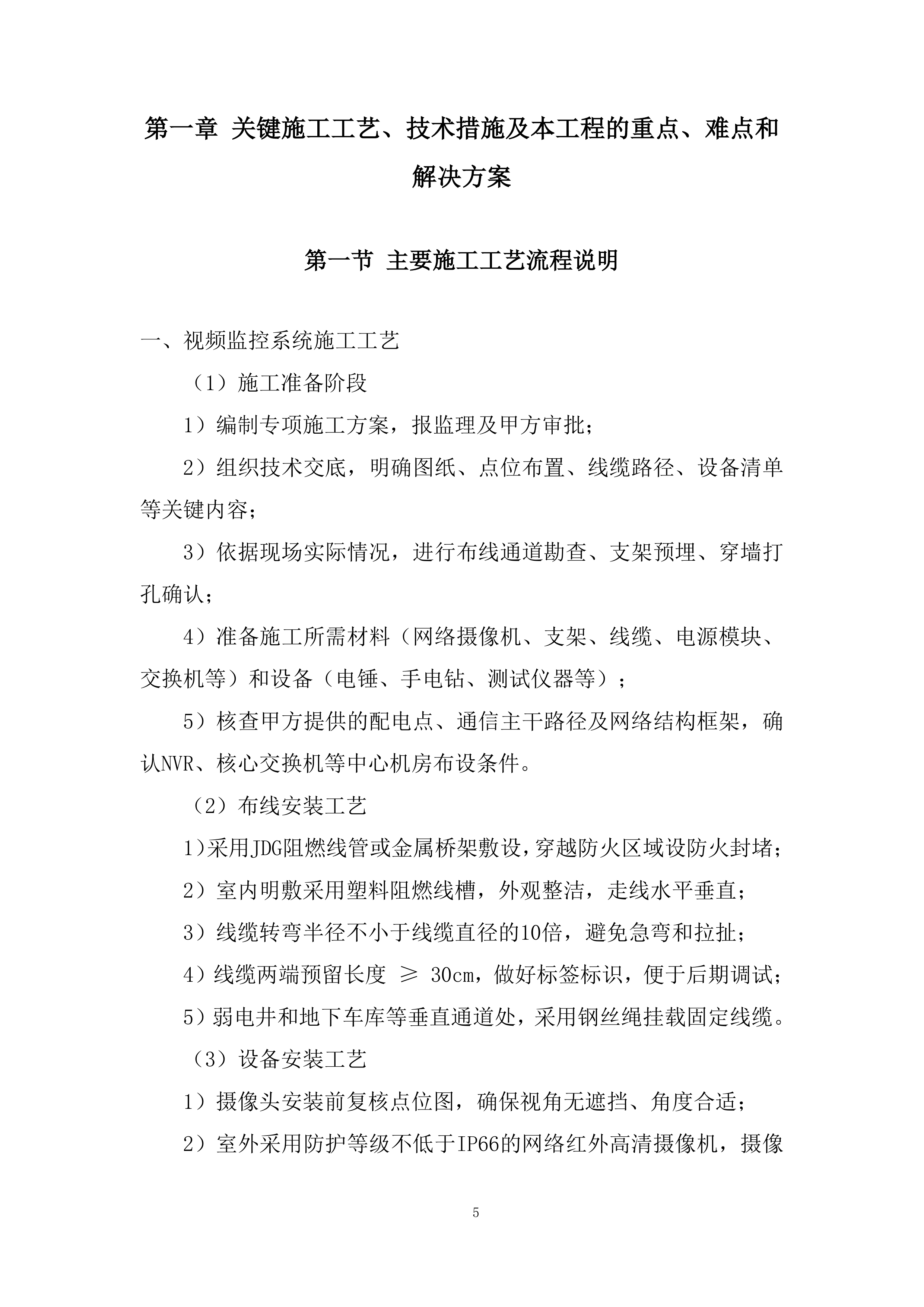

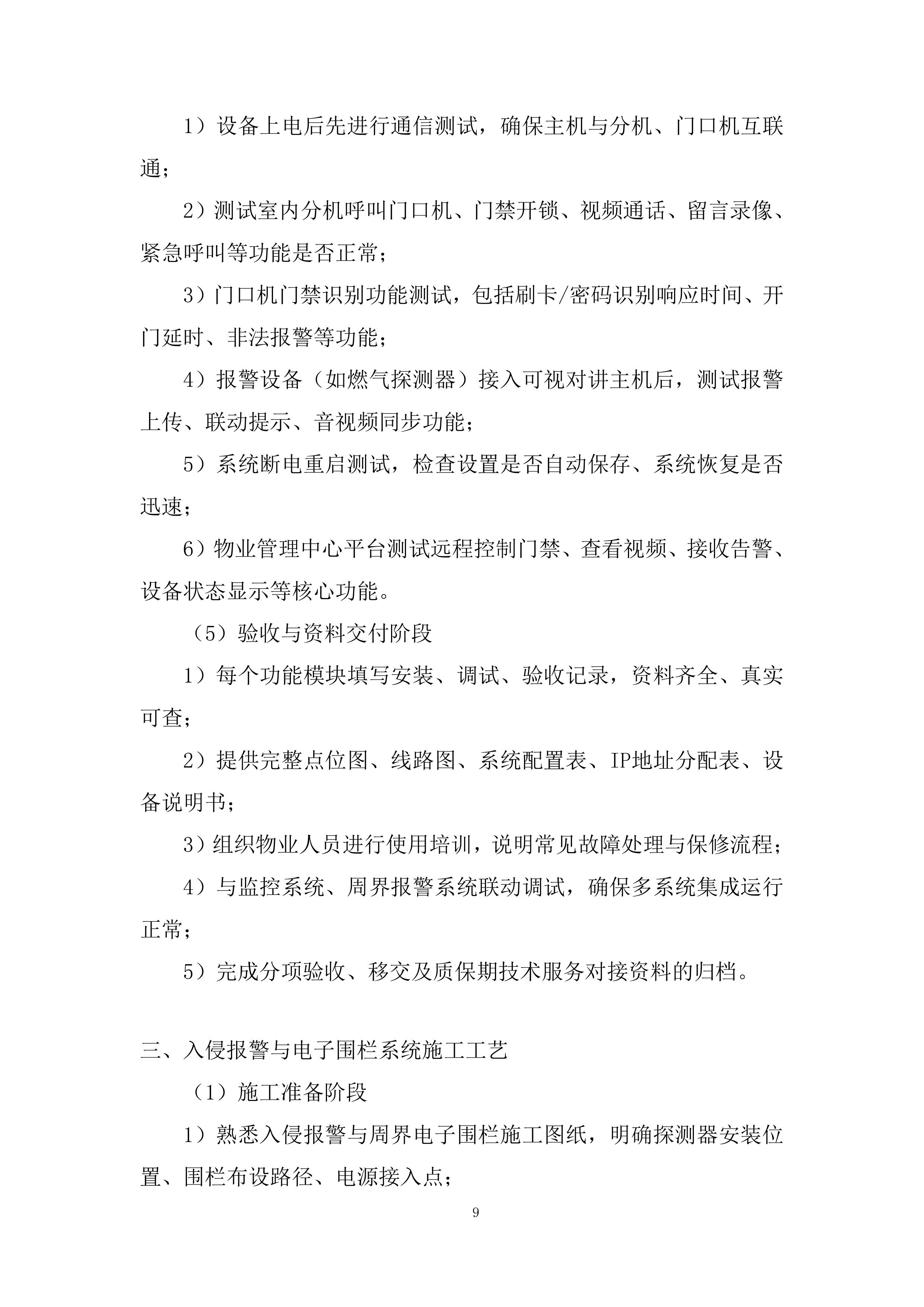

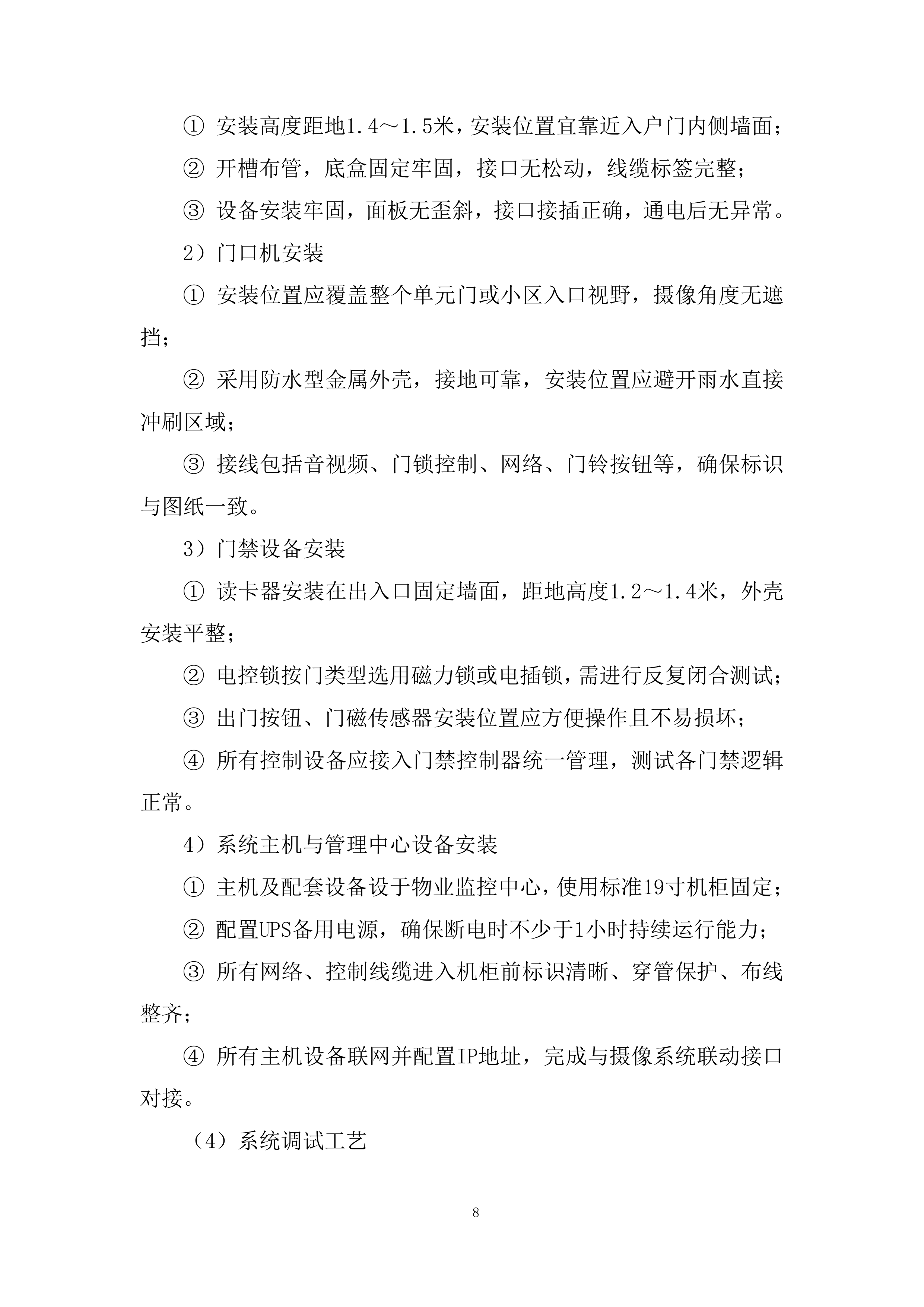

中心机房线缆路径布设 投标方案 目 录 第一章 关键施工工艺、技术措施及本工程的重点、难点和解决方案 5 第一节 主要施工工艺流程说明 5 一、 视频监控系统施工工艺 5 二、 可视对讲及门禁系统施工工艺 6 三、 入侵报警与电子围栏系统施工工艺 9 四、 电子巡更及五方对讲系统施工工艺 12 五、 停车管理系统施工工艺 15 六、 智能化管网及能耗检测系统施工工艺 18 七、 设备安装、调试与系统联动测试工艺 21 第二节 施工关键技术措施 26 一、 智能化系统多专业协调技术 26 二、 网络布线标准及抗干扰处理措施 34 三、 设备集中控制与冗余备份策略 42 四、 施工环境适应性与防水、防雷、防腐蚀技术 50 第三节 本工程施工重点、难点及解决方案 58 一、 多系统融合安装的接口协调难点与解决方案 58 二、 网络布线标准及抗干扰处理措施 60 三、 与其他专业（电气、给排水、土建）穿插作业协调机制 62 四、 工期紧、交叉施工的应对策略 64 第二章 施工安全及文明施工措施说明 67 第一节 安全生产组织体系与职责分工 67 一、 安全生产组织体系架构 67 二、 安全生产责任划分 67 三、 安全生产制度与机制建设 68 四、 配合监管与甲方管理要求 68 第二节 危险源识别与控制措施 70 一、 危险源识别方法与机制 70 二、 常见危险源类型及分布 70 三、 分级管控措施 71 四、 风险控制与隐患整改措施 71 五、 典型危险源应急处理准备 72 第三节 现场施工安全措施 73 一、 临时用电安全 73 二、 高空作业安全 75 三、 电动工具与设备使用管理 77 第四节 消防安全管理措施 80 一、 消防组织体系建设 80 二、 消防设施与器材配置 80 三、 重点防火区域安全控制 80 四、 动火审批与防范管理 81 五、 现场人员消防教育与演练 81 六、 火灾应急预案及联动机制 81 七、 消防安全考核与奖惩制度 82 第五节 文明施工管理措施 83 一、 文明施工管理组织体系 83 二、 场容场貌管理措施 83 三、 材料堆放与加工管理 83 四、 垃圾清运与扬尘控制 84 五、 生活区文明管理 84 六、 噪声与光污染控制 84 七、 文明施工宣传与考核 85 第六节 应急管理预案与事故处理机制 86 一、 应急管理体系建设 86 二、 事故分级与响应机制 86 三、 各类应急事件处置措施 86 四、 应急资源保障措施 88 五、 应急预案持续优化机制 89 第三章 施工总进度计划 90 第一节 总体进度安排 90 一、 进度计划编制依据 90 二、 总体工期安排 90 三、 分区域交叉施工原则 91 四、 与其他专业穿插配合计划 92 五、 工期保障措施 92 第二节 进度计划保障措施 93 一、 制度保障措施 93 二、 组织保障措施 93 三、 资源保障措施 94 四、 技术保障措施 94 五、 信息化手段保障 94 六、 应急调整与纠偏机制 95 第三节 各阶段关键节点控制目标 96 一、 节点设置原则 96 二、 各阶段关键节点时间安排表 96 三、 分系统节点控制重点说明 97 四、 验收交付阶段控制措施 98 第四章 主要机具设备配备情况 99 第一节 主要施工机具配置清单 99 一、 施工机具配置原则 99 二、 项目主要施工机具设备配备表 99 三、 配套管理措施 101 第二节 设备使用说明及作业用途匹配 103 一、 视频监控系统施工相关机具匹配 103 二、 可视对讲及门禁系统施工相关机具匹配 103 三、 入侵报警与电子围栏系统施工相关机具匹配 104 四、 电子巡更与五方对讲系统施工相关机具匹配 104 五、 停车管理系统施工相关机具匹配 104 六、 能耗检测及智能化管网系统施工相关机具匹配 105 七、 光纤与平台回传布线作业机具匹配 105 八、 安装及调试过程辅助工具说明 105 第三节 机具设备的管理与维护 107 一、 管理制度建设 107 二、 使用管理流程 107 三、 维护保养制度 108 四、 故障维修与应急替补机制 108 五、 机具管理成果纳入验收 109 关键施工工艺、技术措施及本工程的重点、难点和解决方案 主要施工工艺流程说明 视频监控系统施工工艺 （1）施工准备阶段 1）编制专项施工方案，报监理及甲方审批； 2）组织技术交底，明确图纸、点位布置、线缆路径、设备清单等关键内容； 3）依据现场实际情况，进行布线通道勘查、支架预埋、穿墙打孔确认； 4）准备施工所需材料（网络摄像机、支架、线缆、电源模块、交换机等）和设备（电锤、手电钻、测试仪器等）； 5）核查甲方提供的配电点、通信主干路径及网络结构框架，确认NVR、核心交换机等中心机房布设条件。 （2）布线安装工艺 1）采用 JDG 阻燃线管或金属桥架敷设，穿越防火区域设防火封堵； 2）室内明敷采用塑料阻燃线槽，外观整洁，走线水平垂直； 3）线缆转弯半径不小于线缆直径的10倍，避免急弯和拉扯； 4）线缆两端预留长度 ≥ 30cm，做好标签标识，便于后期调试； 5）弱电井和地下车库等垂直通道处，采用钢丝绳挂载固定线缆。 （3）设备安装工艺 1）摄像头安装前复核点位图，确保视角无遮挡、角度合适； 2）室外采用防护等级不低于IP66的网络红外高清摄像机，摄像支架牢固防锈； 3）室内采用吸顶或壁挂方式，保持整体美观协调； 4）线缆连接前使用万用表测通断、电源极性正确； 5）摄像机接入网络，确保与核心交换机/NVR联通，配置IP地址； 6）安装完成后采用支架水平仪进行角度微调，固定锁紧螺丝； 7）监控存储中心设置于设备机房内，拼接大屏墙体安装牢固，走线整齐。 （4）系统调试与测试工艺 1）完成全线路电源、信号连通性检查，确保电压正常、网络畅通； 2）摄像头逐台调试清晰度、视角、夜视功能、对焦效果； 3）测试录像存储时间，确保1个月以上视频保留周期； 4）模拟断电/断网测试系统恢复能力，验证UPS及断点续传能力； 5）拼接屏图像显示顺序调试，设置预案画面轮播及报警弹窗功能； 6）系统联调，确保与周界报警、门禁、可视对讲系统间数据联动。 （5）验收与移交阶段 1）填写施工记录、安装记录、调试记录，配合甲方、监理完成单项验收； 2）提交完整图纸变更记录、系统连接图、IP地址分配表、设备序列号清单； 3）进行系统使用培训、告知维护要点及常见故障处理方法； 4）与整体弱电系统完成对接、联调及最终验收移交。 可视对讲及门禁系统施工工艺 （1）施工准备阶段 1）根据施工图纸确定室内分机、门口机、管理主机、门禁读卡器、电控锁等设备安装位置； 2）审核点位图与建筑图纸是否匹配，重点核查入户门、单元门、地下车库出入口、物业中心等关键区域； 3）准备材料：TCP/IP数字可视对讲主机、7寸彩色触摸屏分机、门口机、电控锁、电源模块、门禁控制器、配套线缆（如RVVP、RVV、网线）等； 4）技术交底明确设备安装工艺、预留预埋尺寸、穿墙管要求及系统布线要求； 5）确认网络结构与电源布设情况，检查线缆通道与管网畅通情况。 （2）管线敷设工艺 1）可视对讲与门禁系统采用统一网络布线方式，优先使用弱电井、桥架等通道； 2）线缆敷设采用分层分类走线原则，避免与强电交叉干扰，交叉时应做金属屏蔽处理或保持30cm以上距离； 3）垂直敷设采用金属管或阻燃 JDG 管保护，入口防水套管应预埋到位； 4）预留箱盒时保持高度统一、端口朝下、编号清晰，预留长度≥30cm； 5）门禁读卡器与门磁、出门按钮、电控锁之间控制线应采用弱电屏蔽线并避开高压设备。 （3）设备安装工艺 1）室内分机安装 ① 安装高度距地1.4～1.5米，安装位置宜靠近入户门内侧墙面； ② 开槽布管，底盒固定牢固，接口无松动，线缆标签完整； ③ 设备安装牢固，面板无歪斜，接口接插正确，通电后无异常。 2）门口机安装 ① 安装位置应覆盖整个单元门或小区入口视野，摄像角度无遮挡； ② 采用防水型金属外壳，接地可靠，安装位置应避开雨水直接冲刷区域； ③ 接线包括音视频、门锁控制、网络、门铃按钮等，确保标识与图纸一致。 3）门禁设备安装 ① 读卡器安装在出入口固定墙面，距地高度1.2～1.4米，外壳安装平整； ② 电控锁按门类型选用磁力锁或电插锁，需进行反复闭合测试； ③ 出门按钮、门磁传感器安装位置应方便操作且不易损坏； ④ 所有控制设备应接入门禁控制器统一管理，测试各门禁逻辑正常。 4）系统主机与管理中心设备安装 ① 主机及配套设备设于物业监控中心，使用标准19寸机柜固定； ② 配置UPS备用电源，确保断电时不少于1小时持续运行能力； ③ 所有网络、控制线缆进入机柜前标识清晰、穿管保护、布线整齐； ④ 所有主机设备联网并配置IP地址，完成与摄像系统联动接口对接。 （4）系统调试工艺 1）设备上电后先进行通信测试，确保主机与分机、门口机互联通； 2）测试室内分机呼叫门口机、门禁开锁、视频通话、留言录像、紧急呼叫等功能是否正常； 3）门口机门禁识别功能测试，包括刷卡/密码识别响应时间、开门延时、非法报警等功能； 4）报警设备（如燃气探测器）接入可视对讲主机后，测试报警上传、联动提示、音视频同步功能； 5）系统断电重启测试，检查设置是否自动保存、系统恢复是否迅速； 6）物业管理中心平台测试远程控制门禁、查看视频、接收告警、设备状态显示等核心功能。 （5）验收与资料交付阶段 1）每个功能模块填写安装、调试、验收记录，资料齐全、真实可查； 2）提供完整点位图、线路图、系统配置表、IP地址分配表、设备说明书； 3）组织物业人员进行使用培训，说明常见故障处理与保修流程； 4）与监控系统、周界报警系统联动调试，确保多系统集成运行正常； 5）完成分项验收、移交及质保期技术服务对接资料的归档。 入侵报警与电子围栏系统施工工艺 （1）施工准备阶段 1）熟悉入侵报警与周界电子围栏施工图纸，明确探测器安装位置、围栏布设路径、电源接入点； 2）根据系统组成编制专项施工组织方案，并提交甲方和监理单位审核； 3）准备主要设备：红外对射探测器、电子围栏主机、高压脉冲发生器、张紧器、绝缘子、支撑杆、电源模块、控制主机、通讯模块； 4）核实现场周界墙面结构及地下管网情况，确保围栏支架安装基础可靠； 5）备齐施工工具：电锤、冲击钻、测距仪、万用表、电压测试笔、警示标签、扎带、线管、管卡等。 （2）红外对射报警系统施工工艺 1）根据设计点位设置红外对射探测器于各单元出入口、地下室通道口、消防通道、关键围墙段等部位； 2）红外对射应成对布设，高低搭配，保证遮挡后探测无盲区，设置高度距离地面0.8m~1.2m； 3）使用镀锌钢管或304不锈钢立杆加固支撑，埋入深度不小于30cm，确保设备抗风稳定； 4）探测器安装牢固后进行光轴校准，调整上下左右角度，确保前后光束平行一致； 5）线路敷设采用RVV2×1.0或RVVP2×1.0屏蔽线，进入设备箱前加装防水接头，避免进水氧化； 6）各点探测器接入至控制主机统一管理，通过RS485或TCP/IP方式传输报警数据。 （3）电子围栏系统施工工艺 1）围栏布设范围：主要沿小区外围墙顶端设置封闭型脉冲电子围栏系统； 2）支撑杆安装：根据围墙材质选用绝缘基座+玻璃钢支撑杆，安装间距不大于4m，转角处或高差位置加设加强杆； 3）绝缘子与张紧器布设：每根杆安装4~6道电线（根据设计），张紧器位于围栏两端并便于维护操作； 4）导线拉设：使用高压合金导线，拉线均匀、张力适中，转角处加装转角绝缘子以缓冲应力； 5）电缆敷设：围栏系统电源线与控制通讯线分别敷设，采用穿管入地方式进入机房，电源线需加装漏电保护； 6）主机安装：围栏主机设于监控机房或楼宇弱电井，设高压输出、报警触发、远程控制等模块，并联入安防主控平台； 7）张力监测：必要位置布设张力传感器，实时监测围栏导线状态，提高安全性和误报防范能力。 （4）系统调试与功能测试工艺 1）设备上电后，先独立调试红外对射系统，测试其防遮挡、入侵报警、断线报警、调试灵敏度等功能； 2）对电子围栏系统进行脉冲输出电压测试（建议8000V~10000V间），确认高压输出正常； 3）模拟入侵测试：故意触碰导线、割断导线、强力拉扯等动作，系统应快速产生报警并上传至控制中心； 4）测试系统误报率与抗干扰能力，确保周边树枝、动物等不产生虚假触发； 5）联动调试：验证报警信号与视频监控、五方对讲等系统联动是否有效，包括报警定位、弹窗、录像联动等功能； 6）设置防区分区，调试每一区的独立控制与撤布防功能。 （5）安全警示与标识布设 1）在电子围栏显著位置安装高压警示牌，间距不大于10米，转角及入口附近重点布设； 2）警示牌内容明确注明“高压危险，严禁触碰”，字体清晰、夜间可视； 3）张贴系统布防状态图于弱电机房及物业管理中心，便于快速查看区域控制状态。 （6）验收与移交阶段 1）系统调试完毕后，组织专项验收，记录每个报警点、围栏段的安装、测试、调整数据； 2）提交完整系统布线图、设备清单、报警逻辑设置表、运行日志及用户操作手册； 3）对物业与甲方值班人员进行培训，包括报警处理流程、高压围栏控制权限管理、应急断电操作； 4）移交质保文书、售后服务联系人、备品备件等资料，并启动系统质保期。 电子巡更及五方对讲系统施工工艺 （1）施工准备阶段 1）熟悉电子巡更系统与五方对讲系统设计图纸，明确巡更点位置、控制中心、五方对讲端口设置要求； 2）编制专项施工方案，明确管线敷设方式、设备安装规范及系统集成要求； 3）准备施工材料：巡更信息点、巡更机、巡更管理主机、壁挂式五方对讲分机、管理主机、电源模块、通信线缆等； 4）确认各系统接入平台、通信方式及集成点位，确保后期与监控、门禁、报警系统兼容对接； 5）组织技术交底，明确设备选型、安装高度、标签布设标准等内容。 （2）电子巡更系统施工工艺 1）巡更点位布设：根据项目规模及物业安保要求，巡更点设于单元入口、大堂、电梯厅、地下车库、主通道、设备间等区域，点位间距控制在80150米； 2）信息点固定方式：采用膨胀螺栓或不锈钢防拆盒安装在1.31.5米高墙体，确保标识清晰、可读性强、位置隐蔽安全； 3）巡更路线规划：结合楼栋及小区分布，设置分区巡更路线，支持系统后台自动识别漏点或顺序错误； 4）主机安装：设置于物业监控中心，接入局域网，统一管理巡更数据上传、人员打卡管理、任务调度； 5）供电及通信方式：采用220V AC供电，RS485总线或TCP/IP方式通信，敷设线缆采用阻燃双绞线，分区走线统一收束。 （3）五方对讲系统施工工艺 1）系统组成：包括电梯轿厢分机、机房分机、物业中心管理机、地下车库出口分机、单元门口五方对讲主机； 2）设备安装位置： ① 电梯分机设于轿厢内侧墙面距地1.4米位置； ② 车库出入口处设紧急呼叫终端，配置红色一键报警按钮； ③ 物业管理中心设总控制主机，便于接收呼叫并回呼指令； ④ 设备机房与五方系统接口机、对讲网关等设备统一安装于19英寸机柜中。 3）布线规范：采用RVVP2×1.0或CAT6网络线缆，穿管或桥架敷设，防止干扰，接口编号与图纸一致； 4）供电设计：系统采用集中供电+应急电源模式，配置UPS，保证断电情况下维持系统最少30分钟运行； 5）安装调试要求： ① 按点位接线，逐台测试通话清晰度与回音抑制功能； ② 设置优先级，物业中心可强插任意通话； ③ 配置广播与紧急一键报警联动机制； ④ 与门禁系统联动，物业可远程开锁响应五方对讲请求。 （4）系统联调与功能测试 1）电子巡更调试内容： ① 上传巡更数据测试，校验时间、地点、人员匹配； ② 模拟漏打、顺序错误等情况，系统应报警提示； ③ 检查后台软件是否自动生成巡逻报告、考勤统计； ④ 打印数据日志，验证巡更人员识别与打卡记录无误。 2）五方对讲调试内容： ① 测试各分机→物业中心→电梯→车库→设备机房的互通能力； ② 模拟乘梯故障呼叫、地下车库报警等紧急情况，系统响应时间<2秒； ③ 联动测试与视频监控、门禁系统同步弹窗、控制画面切换等功能； ④ 回音测试、语言识别测试，确保清晰度达到行业标准。 （5）验收与移交阶段 1）提交各子系统调试报告、点位图、编号表、操作手册、通讯架构图、系统权限设定清单； 2）组织甲方、监理单位进行分项验收，现场测试巡更与对讲功能，留存验收记录； 3）对物业管理人员进行系统操作、使用维护、安全注意事项培训，提供后期技术支持渠道； 4）系统启用后进入试运行阶段，设置远程日志自动备份与报警推送功能； 5）移交全套软硬件资料，包含软件授权、设备序列号、质保承诺、售后维保计划等。 停车管理系统施工工艺 （1）施工准备阶段 1）熟悉停车管理系统设计图纸和设备布置方案，明确出入口道闸布点、地感线圈埋设区域、车牌识别摄像机安装位置、显示屏、岗亭布局等； 2）组织编制专项施工方案，包括出入口施工分区计划、临时交通导改方案和施工安全防护措施； 3）备齐设备与工具：车牌识别摄像机、智能道闸、电动栏杆、地感线圈、电源箱、LED显示屏、控制主机、网络通信设备、线缆等； 4）勘察现场基础条件，核实道闸基础施工是否满足安装条件，确认网络和电源布设通畅。 （2）基础施工与管线预埋 1）道闸基础施工： ① 根据设计尺寸开挖基础坑，深度一般为600～800mm，浇筑混凝土基础，内预埋膨胀螺栓及穿线管； ② 基础施工需满足道闸设备负载要求，保证平整、稳固、防沉降； ③ 安装完成后进行养护，强度达标后方可安装设备。 2）地感线圈布设： ① 在车行通道开槽布设线圈，推荐切割深度4~5cm，宽度不小于3cm，形状为矩形双环或单环线圈； ② 放置防水绝缘导线（RVV41.0），分组清晰，避免交叉； ③ 导线接头密封处理后，回填结构胶封槽，表面保持平整； ④ 引线统一穿入道闸控制箱或弱电井内，并做好标识。 3）线缆敷设： ① 网络线、控制线、电源线分管敷设，使用阻燃 JDG 线管或金属软管穿管保护； ② 管线应避开车行道中心及积水区，进出线位置加设防水处理； ③ 所有线缆需加标签标识，标明设备名称与编号，便于维护。 （3）设备安装工艺 1）道闸安装 ① 将智能道闸机安装在混凝土基础上，使用膨胀螺丝固定，安装垂直稳固； ② 栏杆杆件平衡调节后，试运行上下起落流畅； ③ 电源接入后检查接地可靠性，避免静电或浪涌损坏电路。 2）车牌识别摄像机安装 ① 摄像机安装于车道侧柱上，高度建议1.5m~1.8m，角度可调，拍摄区域完整覆盖车牌区域； ② 支架牢固，摄像头视野无遮挡； ③ 网络接入后测试摄像效果，确保在不同光照环境下均可识别。 3）显示屏与控制终端安装 ① LED显示屏设置于道闸旁，安装牢固，显示内容应包括欢迎语、车牌、剩余车位等信息； ② 物业控制终端设置于岗亭或物业中心，连接系统主机与管理平台，便于车场运行控制。 （4）系统调试与测试工艺 1）通电检查设备运行状态，检查道闸开闭速度、识别精度与反应时长； 2）测试车牌识别准确率，应达到95%以上，模拟不同车速、白天/夜间场景下的识别能力； 3）地感线圈测试进出触发灵敏度，确保车辆进入或驶出时系统能及时响应； 4）系统联动调试：车牌识别→控制主机→道闸开关→显示屏信息同步更新； 5）测试异常处理机制，如无牌车、车辆反复识别失败、非法闯入等情况是否触发告警与后台记录； 6）物业终端登录测试权限、操作记录、远程开闸、黑白名单录入等功能； 7）后台对接测试是否与可视对讲系统、视频监控系统数据共享、同步联动。 （5）安全防护与使用管理布设 1）所有车道设备设置警示标志、减速带、防撞柱； 2）雨棚或摄像头遮光罩设置于露天车道，防止日晒雨淋影响识别率与设备寿命； 3）夜间需设置照明补光灯，确保夜间车牌清晰可识别； 4）出入口设定紧急手动放杆装置，应急断电状态下保障消防通行。 （6）系统验收与移交 1）提交设备安装清单、系统点位图、通讯网络拓扑图、接口协议文件； 2）组织甲方、监理单位进行现场调试及功能测试，并完成分项验收记录； 3）向物业和运营管理人员开展操作培训，含日常管理、异常处理、数据导出等； 4）移交设备说明书、售后服务卡、保修条款、技术支持联系方式等资料； 5）系统进入试运行，记录运行数据及问题清单，为后期优化调整提供依据。 智能化管网及能耗检测系统施工工艺 （1）施工准备阶段 1）全面熟悉设计图纸，明确弱电室、能耗检测点位、数据采集端与通讯主干网络架构； 2）根据施工区域实际情况进行现场勘察，确认弱电井、设备井、楼宇管井的施工条件是否满足要求； 3）编制《智能化室外管网施工专项方案》《能耗监测系统施工专项方案》，并完成技术交底； 4）准备主要材料：室外通信专用管道（PE管、 JDG 管）、预埋井盖、光缆、网线、穿线器、光纤熔接工具、能耗采集终端、水电气表接口模块等； 5）核对管网走向与土建施工接口，确认是否存在交叉施工或需避让的现浇结构物。 （2）室外通信管网施工工艺 1）沟槽开挖： ① 沟槽开挖宽度不小于30cm，深度视实际埋设环境分层设计，宜深度≥60cm； ② 如穿越车道或绿化带应增加保护层或设置管道保护壳体； ③ 开挖过程中严防扰动市政或其他专业管线，施工前须报甲方与现场协调。 2）管道敷设： ① 管材采用PE或JDG管，抗压、防腐、阻燃，接口采用热熔或承插连接； ② 管道敷设平直顺畅，避免急弯、错位、断管；管道转角角度应大于90°时使用弯头连接； ③ 沟底铺垫细砂10cm，回填分层夯实，管顶30cm内禁止使用碎石或建筑垃圾； ④ 每隔30~50米设置一个通信检查井（弱电井），转角或三通处也应设置检查井。 3）预留预埋与引上： ① 各楼栋弱电井、地库、设备间需预留管口，引上采用金属软管或波纹管，接入时做防水处理； ② 进入建筑前设置穿墙套管并做好防水封堵。 （3）通信线缆布设工艺 1）光缆敷设： ① 主干通信采用光纤（12芯及以上），敷设前使用穿线器及空吹法清理管道； ② 光缆敷设过程应避免强拉、急弯，最小弯曲半径≥光缆外径15倍； ③ 敷设完成后进行光缆熔接、冷接或连接器安装，连接头位置设于光纤配线箱内，做好熔接保护。 2）数据线敷设： ① 支线部分使用CAT6或以上级别的网络线缆，引至采集终端或子系统设备； ② 严禁强弱电同管，线缆布设应编号统一，穿管敷设、端口规范、接口标识清晰； ③ 室外线缆统一做防水弯、防晒处理，井内布线使用线卡固定，防鼠、防潮。 （4）能耗检测系统安装工艺 1）水电气表接入： ① 水表、电表、气表应具备远程通信接口（485或M-Bus），并确认接口协议兼容性； ② 所有表具应安装在各楼栋水电表间、分户箱内，接入路径明确，设备编号与台账一致； ③ 表具位置应满足防潮、防晒、防人为干扰要求，电源稳定，布线规整。 2）能耗采集终端安装： ① 安装于弱电井、楼宇弱电间或设备井内，与上位系统联网； ② 终端设备支持多表接入、断点续传、数据加密及远程升级等功能； ③ 安装时设备应避开热源、潮湿点，使用膨胀螺栓固定，配电稳定、安全接地。 3）系统联网与配置： ① 能耗采集终端通过局域网或4G模块接入物业主机或能源监控平台； ② 配置采集频率、上传间隔、报警阈值，确保实时性与节能监管要求； ③ 数据按楼栋、住户、系统分类展示，可导出报表、对比分析用量。 （5）系统调试与测试工艺 1）管网通断测试：通光测试或穿线测试，确保各管段通畅无堵塞； 2）光纤熔接测试：使用光功率计、OTDR检测熔接点质量与信号衰减值，控制在≤0.3dB； 3）数据传输测试：各能耗终端上传测试数据准确，平台正常接收并记录； 4）分户抄表验证：模拟用户用电/用水情况，检查采集终端实时上传值是否与表盘读数一致； 5）系统集成测试：测试数据分析、阈值预警、图形统计、趋势预测等功能。 （6）系统验收与移交 1）提交智能化室外管网布线图、井位图、光缆分布图、能耗终端编号表； 2）配合甲方组织验收工作，完成平台测试、记录留档、问题整改、签字确认； 3）培训物业人员操作平台功能、日常巡检维护、报警处理等流程； 4）提供系统使用说...
