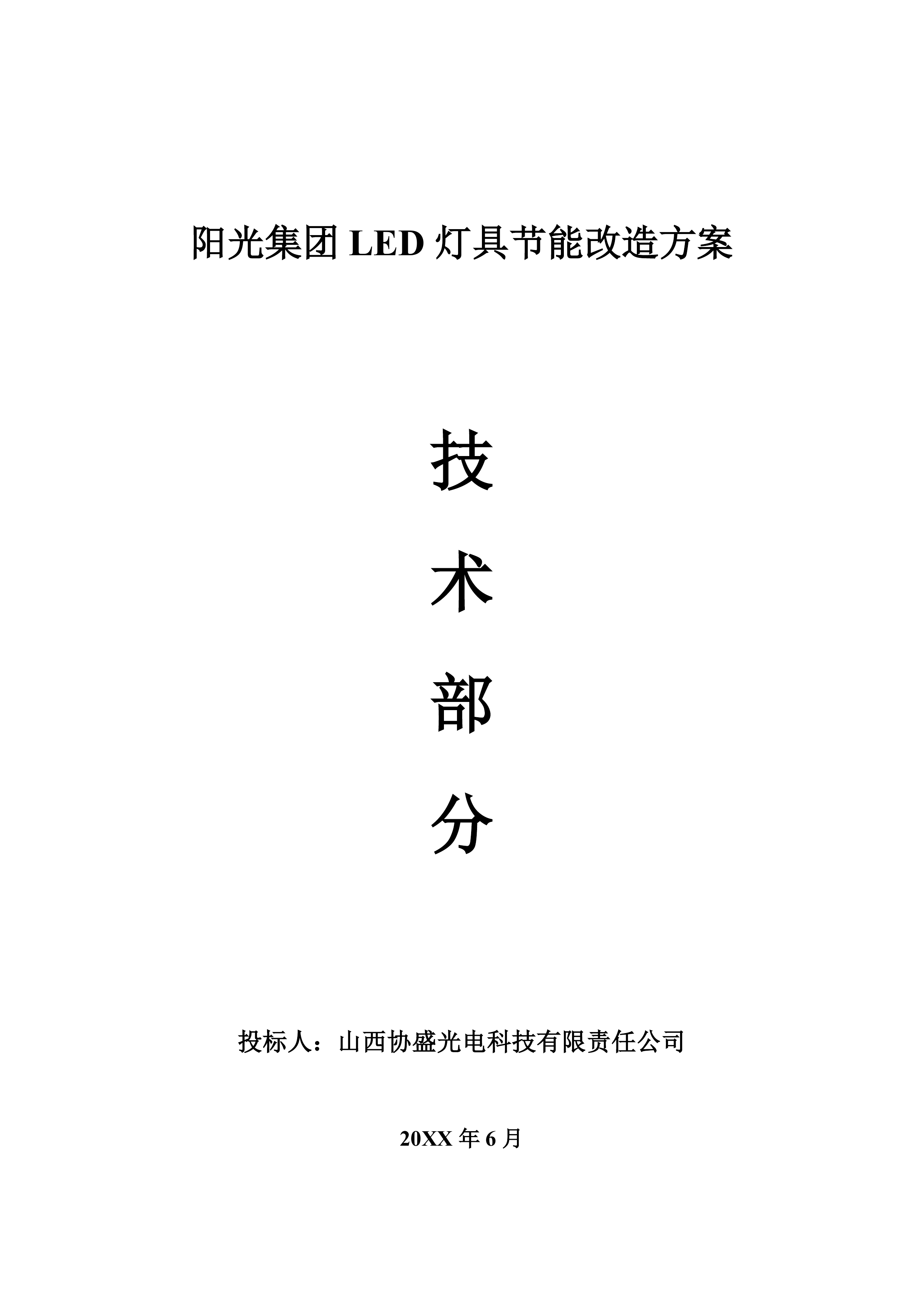

阳光集团
LED灯具节能改造
方案
技
术
部
分
投标人：山西协盛光电科技有限责任公司
20
XX
年6月

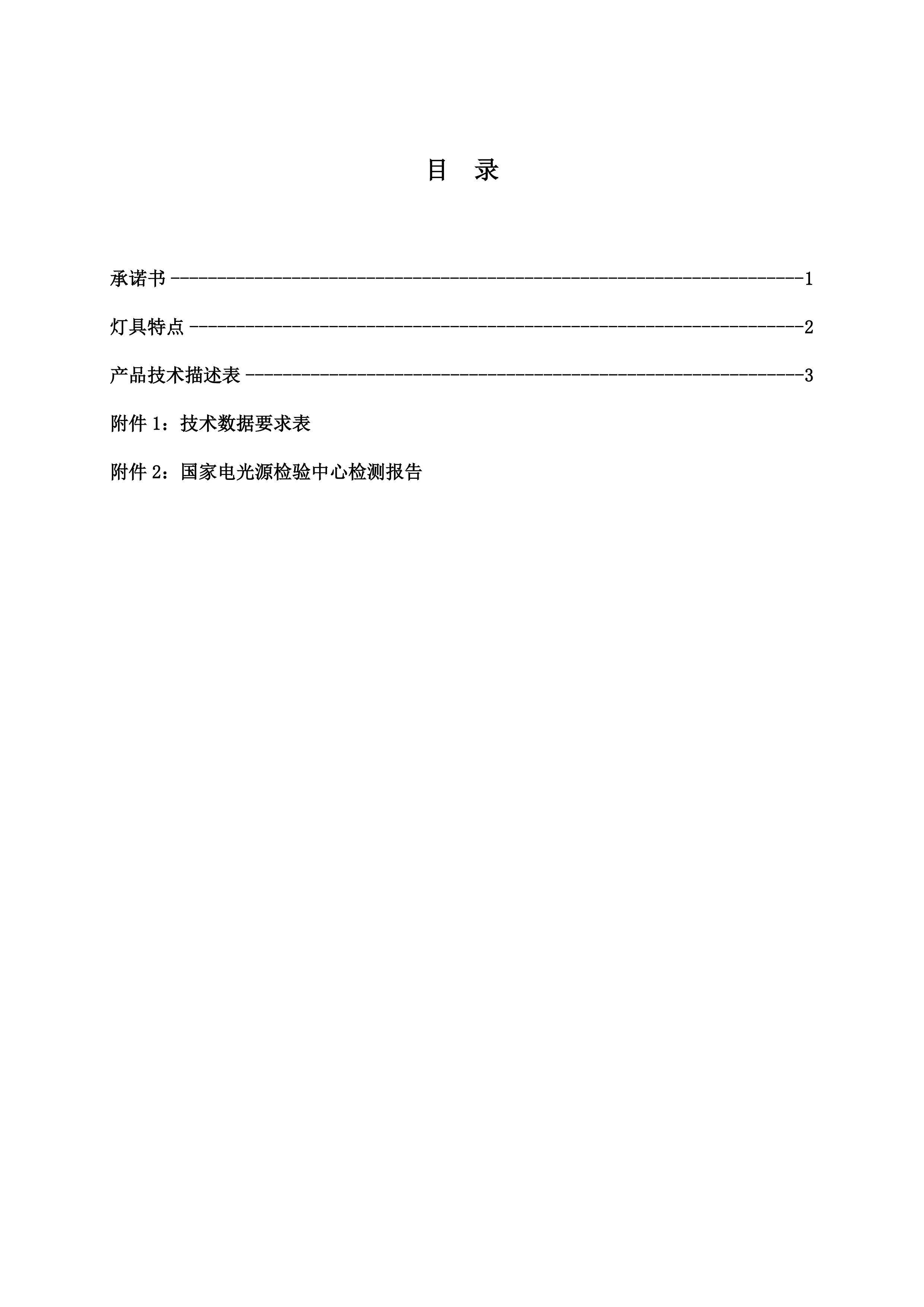

目
录
承诺书
1
灯具特点
2
产品技术描述表
3
附件1：技术数据要求
表
附件
2
：国家电光源检验中心检测报告

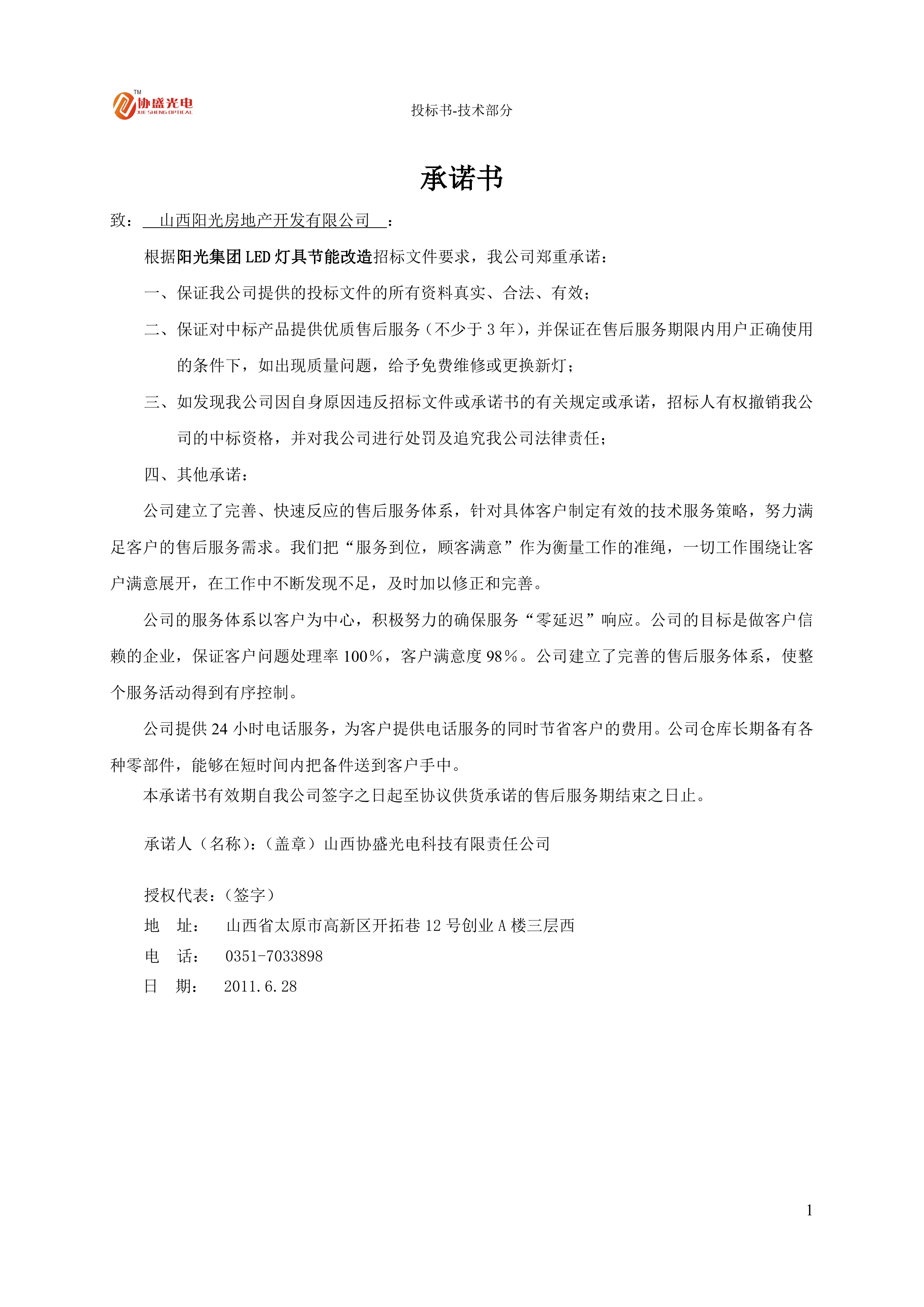

承诺书
致：
山西阳光房地产开发有限公司
：
根据
阳光集团LED灯具节能改造
招标文件要求，我公司郑重承诺：
保证我公司提供的投标文件的所有资料真实、合法、有效；
保证对中标产品提供优质售后服务（不少于3年），并保证在售后服务期限内用户正确使用的条件下，如出现质量问题，给予免费维修或更换新灯；
如发现我公司因自身原因违反招标文件或承诺书的有关规定或承诺，招标人有权撤销我公司的中标资格，并对我公司进行处罚及追究我公司法律责任；
其他承诺：
公司建立了完善、快速反应的售后服务体系，针对具体客户制定有效的技术服务策略，努力满足客户的售后服务需求。我们把“服务到位，顾客满意”作为衡量工作的准绳，一切工作围绕让客户满意展开，在工作中不断发现不足，及时加以修正和完善。
公司的服务体系以客户为中心，积极努力的确保服务“零延迟”响应。公司的目标是做客户信赖的企业，保证客户问题处理率100％，客户满意度98％。公司建立了完善的售后服务体系，使整个服务活动得到有序控制。
公司提供24小时电话服务，为客户提供电话服务的同时节省客户的费用。公司仓库长期备有各种零部件，能够在短时间内把备件送到客户手中。
本承诺书有效期自我公司签字之日起至协议供货承诺的售后服务期结束之日止。
承诺人（名称）：（盖章）山西协盛光电科技有限责任公司
授权代表：（签字）
地 址： 山西省太原市高新区开拓巷12号创业A楼三层西
电 话： 0351-7033898
日 期： 2011.6.28

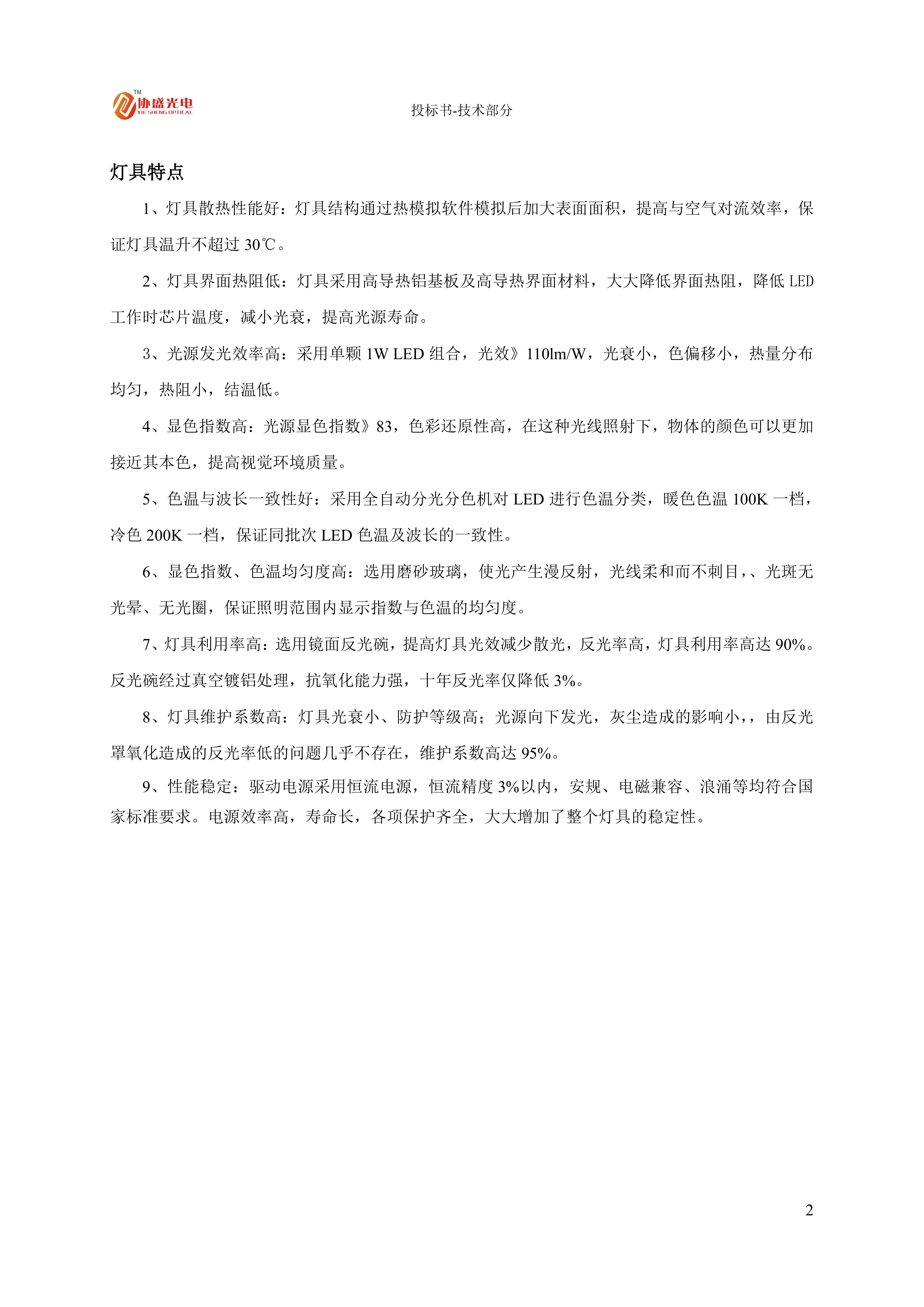

灯具特点
1、灯具散热性能好：灯具结构通过热模拟软件模拟后加大表面面积，提高与空气对流效率，保证灯具温升不超过30℃。
2、灯具界面热阻低：灯具采用高导热铝基板
及高导热界面材料，大大降低界面热阻，降低LED工作时芯片温度，减小光衰，提高光源寿命。
3、光源发光效率高：采用
单颗1W LED组合，光效》110lm/W，光衰小，色偏移小，热量分布均匀，热阻小，结温低。
4、显色指数高：光源显色指数》83，色彩还原性高，
在这种光线照射下，物体的颜色可以更加接近其本色
，提高视觉环境质量。
5、色温与波长一致性好：采用全自动分光分色机对LED进行色温分类，暖色色温100K一档，冷色200K一档，保证同批次LED色温及波长的一致性。
6、显色指数、色温均匀度高：
选用磨砂玻璃，使光产生漫反射，光线柔和而不刺目，、光斑无光晕、无光圈，保证照明范围内显示指数与色温的均匀度。
7、灯具利用率高：选用镜面反光碗，提高灯具光效减少散光，反光率高，灯具利用率高达90%。反光碗经过真空镀铝处理，抗氧化能力强，十年反光率仅降低3%。
8、灯具维护系数高：灯具光衰小、防护等级高；光源向下发光，灰尘造成的影响小，，由反光罩氧化造成的反光率低的问题几乎不存在，维护系数高达95%。
9、性能稳定：驱动电源采用恒流电源，恒流精度3%以内，安规、电磁兼容、浪涌等均符合国家标准要求。电源效率高，寿命长，各项保护齐全，大大增加了整个灯具的稳定性。

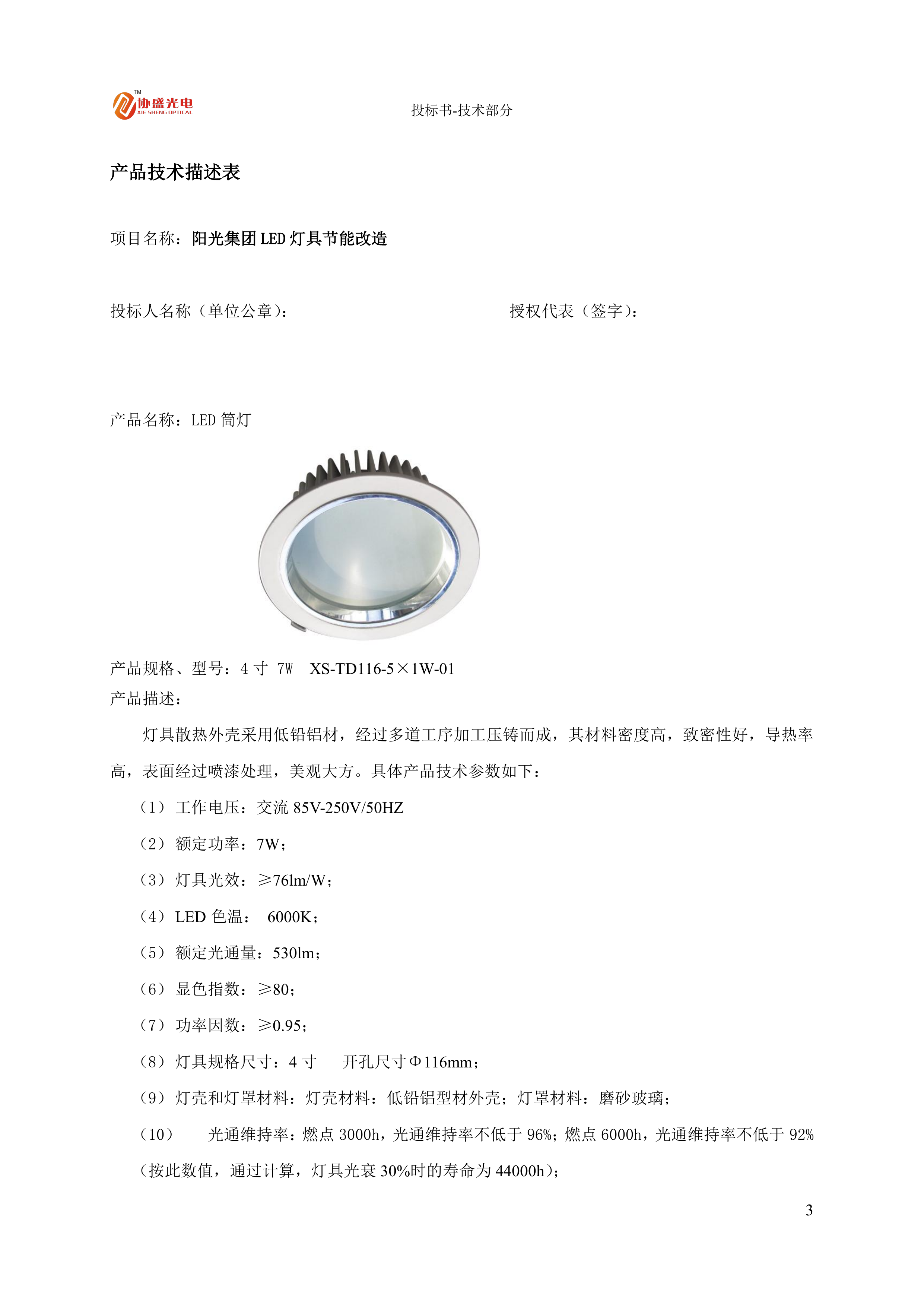

产品技术描述表
项目名称：
阳光集团LED灯具节能改造
投标人名称（单位公章）：
授权代表（签字）：
产品名称：LED筒灯
产品规格、型号：4寸 7W
XS-TD116-5×1W-01
产品描述：
灯具散热外壳采用低铅铝材，经过多道工序加工压铸而成，其材料密度高，致密性好，导热率高，表面经过喷漆处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：7W；
灯具光效：≥76lm/W；
LED色温： 6000K；
额定光通量：530lm；
显色指数：≥80；
功率因数：≥0.95；
灯具规格尺寸：4寸 开孔尺寸Φ116mm；
灯壳和灯罩材料：灯壳材料：低铅铝型材外壳；灯罩材料：磨砂玻璃；
光通维持率：燃点3000h，光通维持率不低于96%；燃点6000h，光通维持率不低于92%
（按此数值，通过计算，灯具光衰30%时的寿命为44000h）
；

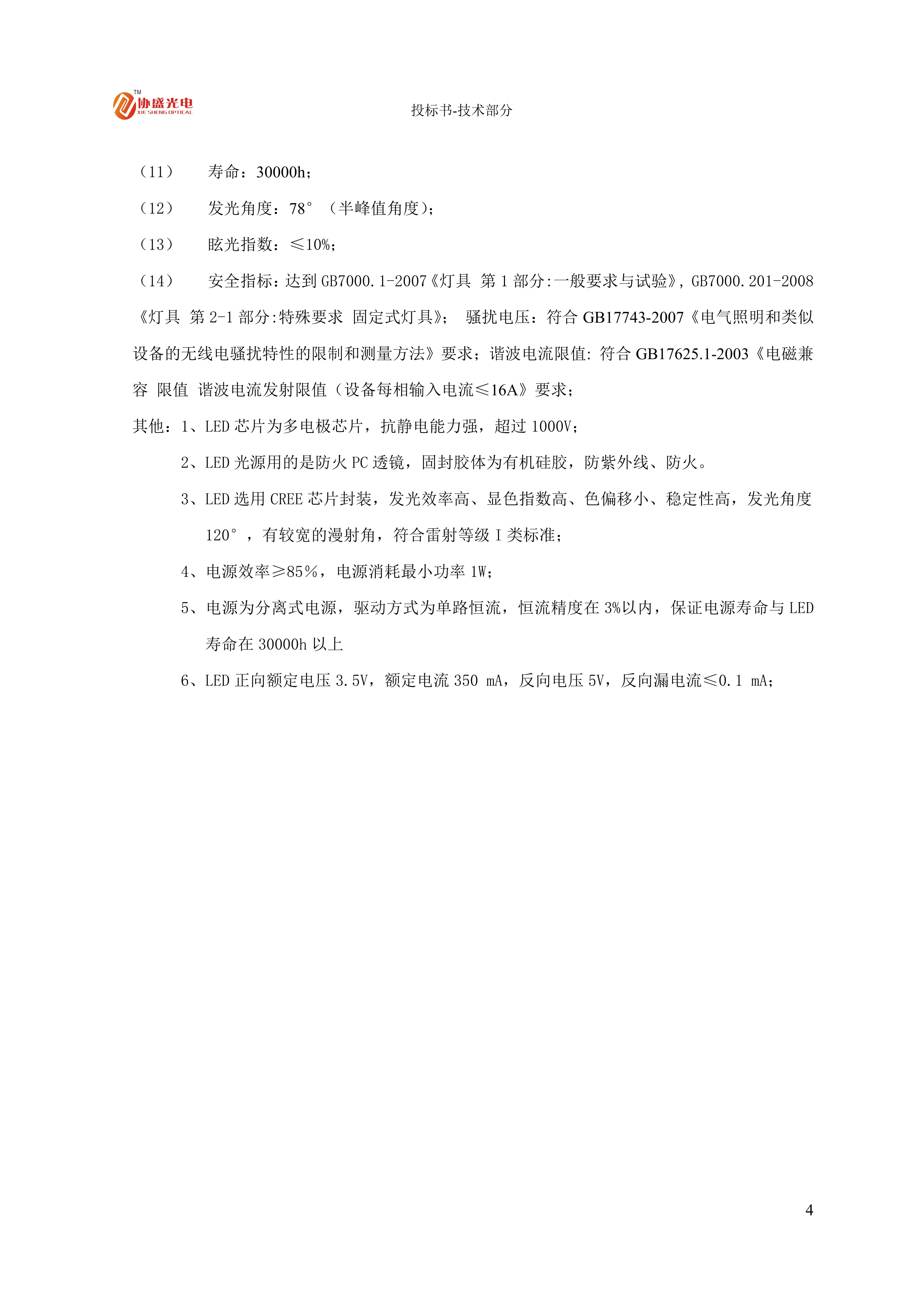

寿命：30000h；
发光角度：78°（半峰值角度）；
眩光指
数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》；
骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；
其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率1W；
5、电源为分离式电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；

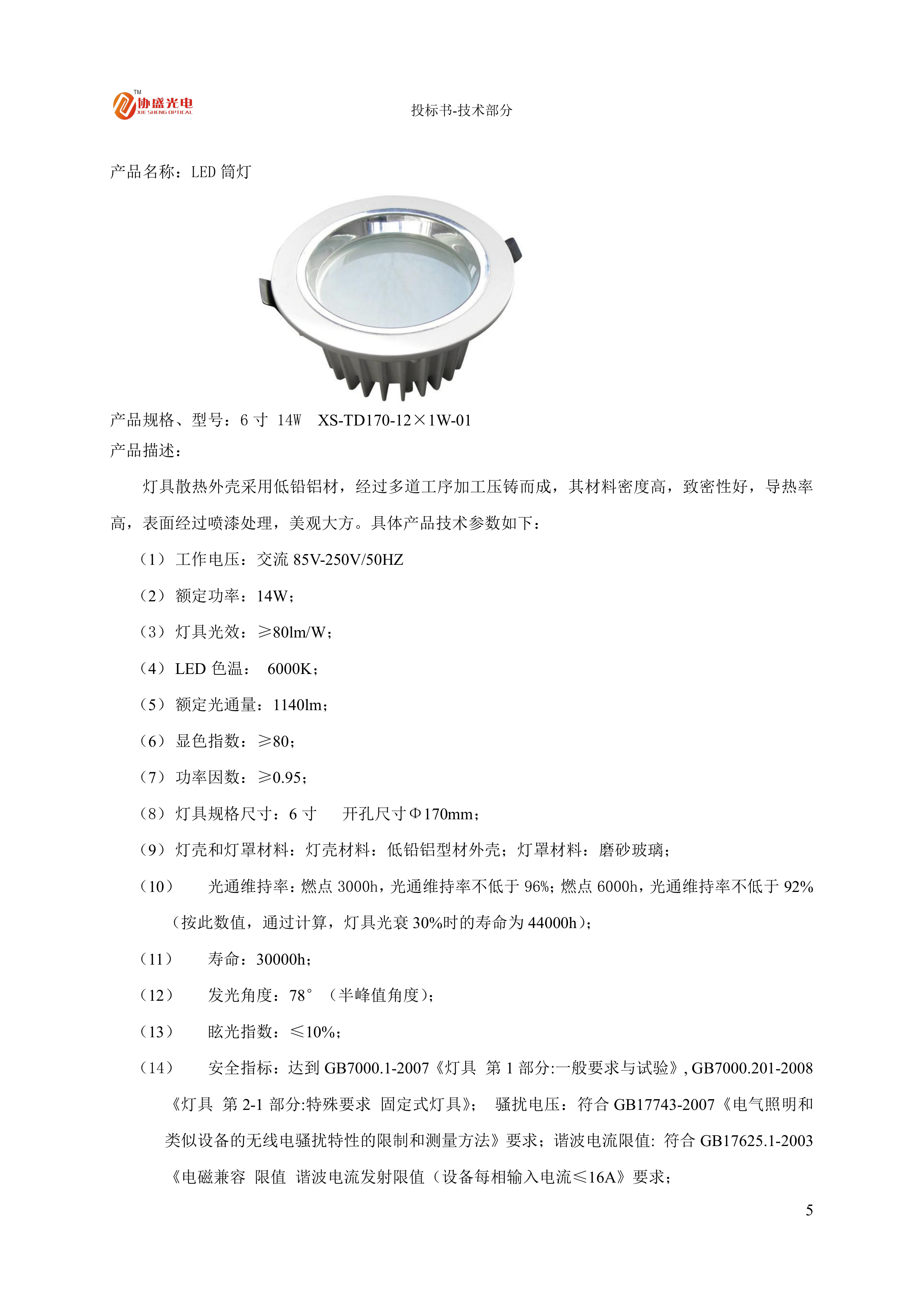

产品名称：LED筒灯
产品规格、型号：6寸 14W
XS-TD170-12×1W-01
产品描述：
灯具散热外壳采用低铅铝材，经过多道工序加工压铸而成，其材料密度高，致密性好，导热率高，表面经过喷漆处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：14W；
灯具光效：≥80lm/W；
LED色温： 6000K；
额定光通量：1140lm；
显色指数：≥80；
功率因数：≥0.95；
灯具规格尺寸：6寸 开孔尺寸Φ170mm；
灯壳和灯罩材料：灯壳材料：低铅铝型材外壳；灯罩材料：磨砂玻璃；
光通维持率：燃点3000h，光通维持率不低于96%；燃点6000h，光通维持率
不低于92%（按此数值，通过计算，灯具光衰30%时的寿命为44000h）；
寿命：30000h；
发光角度：78°（半峰值角度）；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；

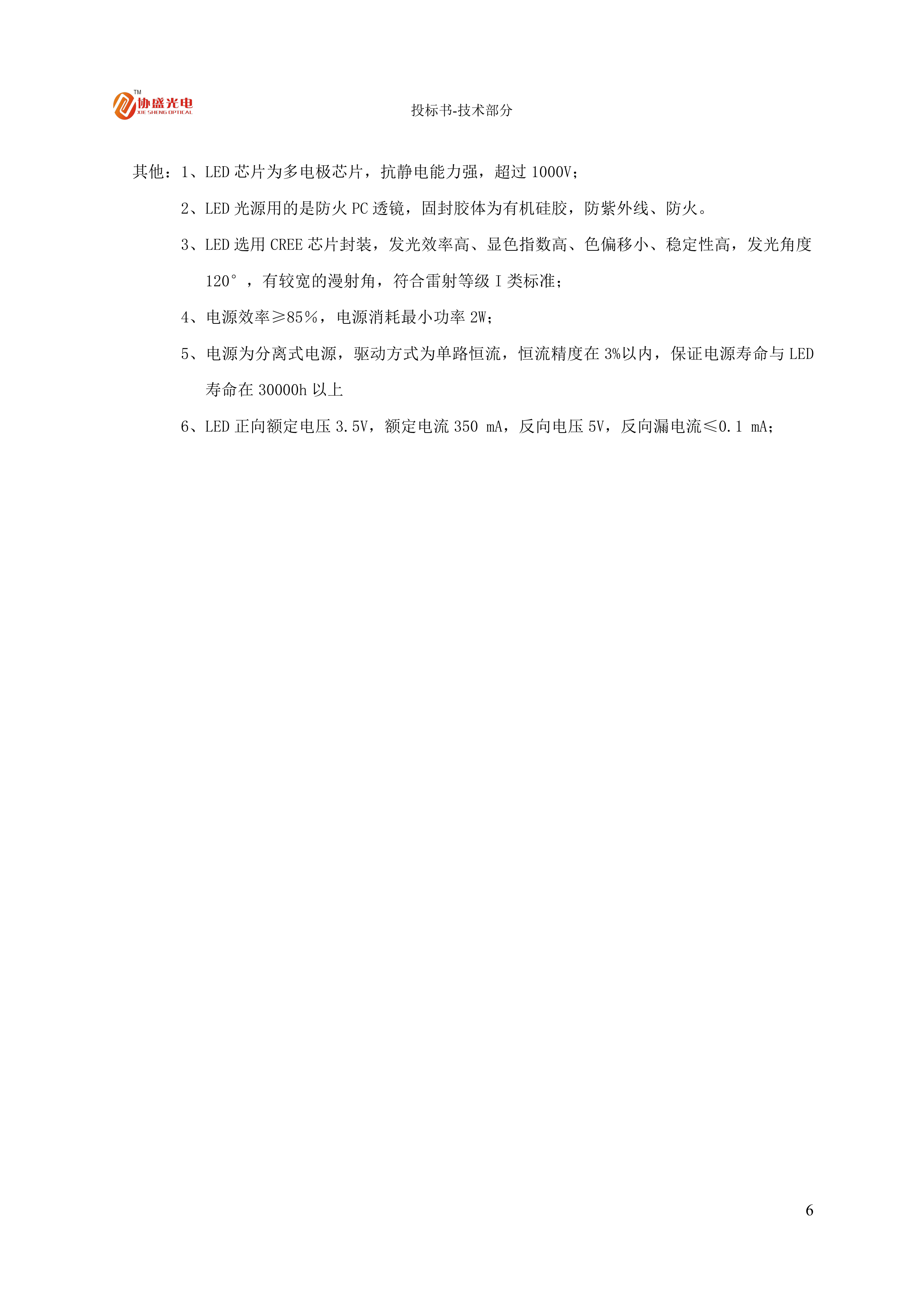

其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率2W；
5、电源为分离式电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；

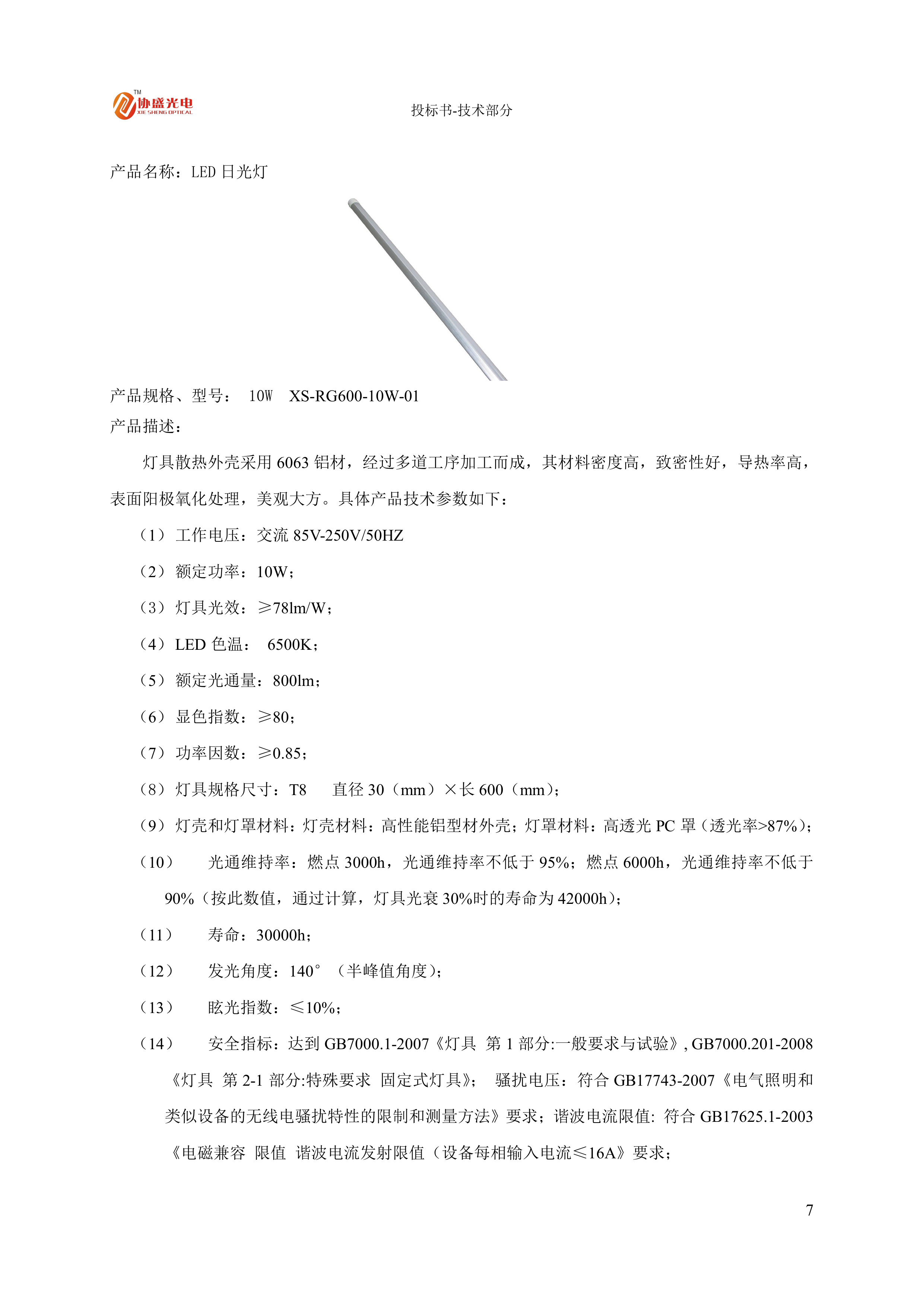

产品名称：LED日光灯
产品规格、型号： 10W
XS-RG600-10W-01
产品描述：
灯具散热外壳采用6063铝材，经过多道工序加工而成，其材料密度高，致密性好，导热率高，表面阳极氧化处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：10W；
灯具光效：≥78lm/W；
LED色温： 6500K；
额定光通量：800lm；
显色指数：≥80；
功率因数：≥0.85；
灯具规格尺寸：T8 直径30（mm）×长600（mm）；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：高透光PC罩（透光率>87%）；
光通维持率：燃点3000h，光通维持率不低于95%；燃点6000h，光通维持率不低于90%（按此数值，通过计算，灯具光衰30%时的寿命为42000h）；
寿命：30000h；
发光角度：140°
（半峰值角度）
；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；

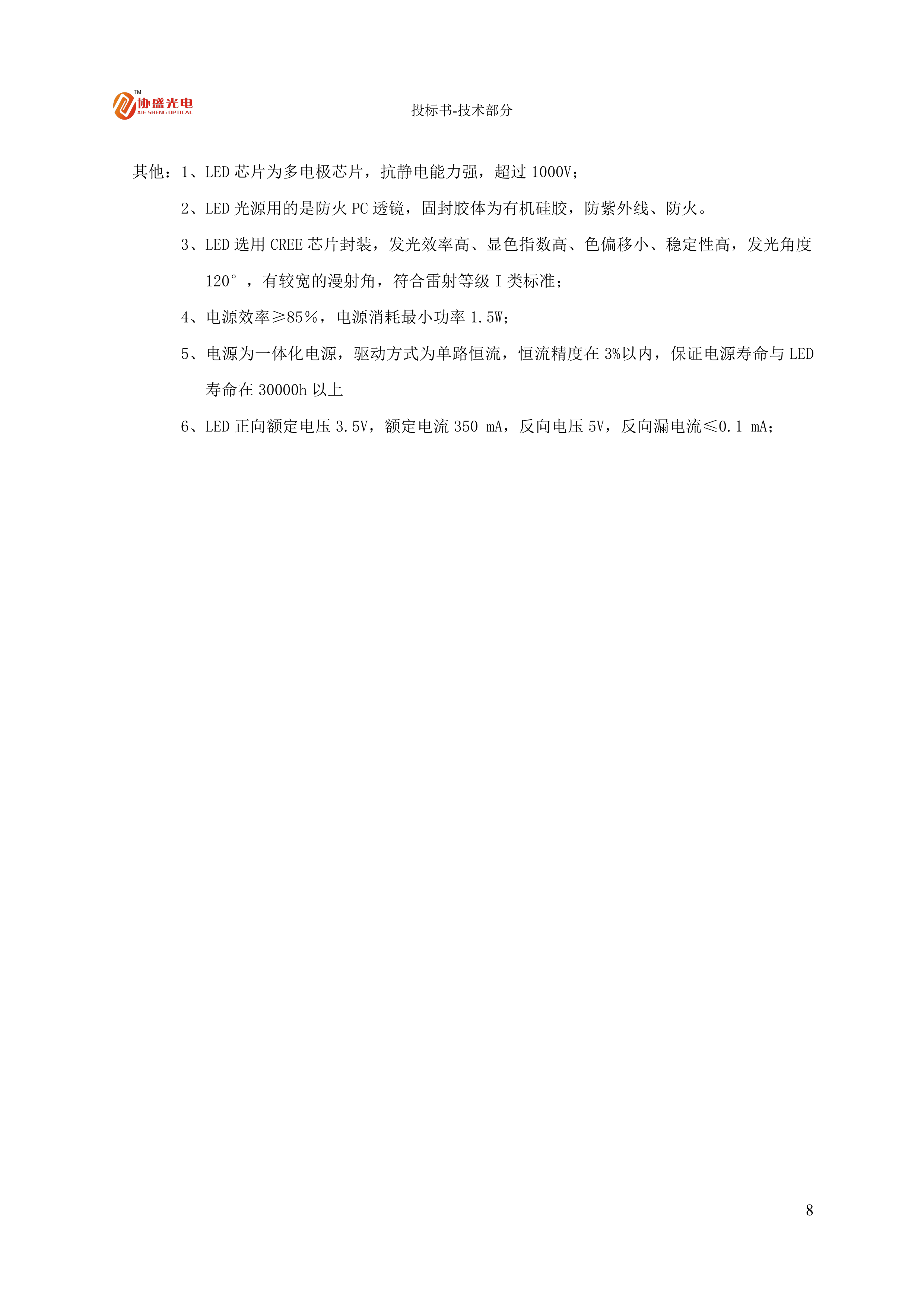

其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率1.5W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；

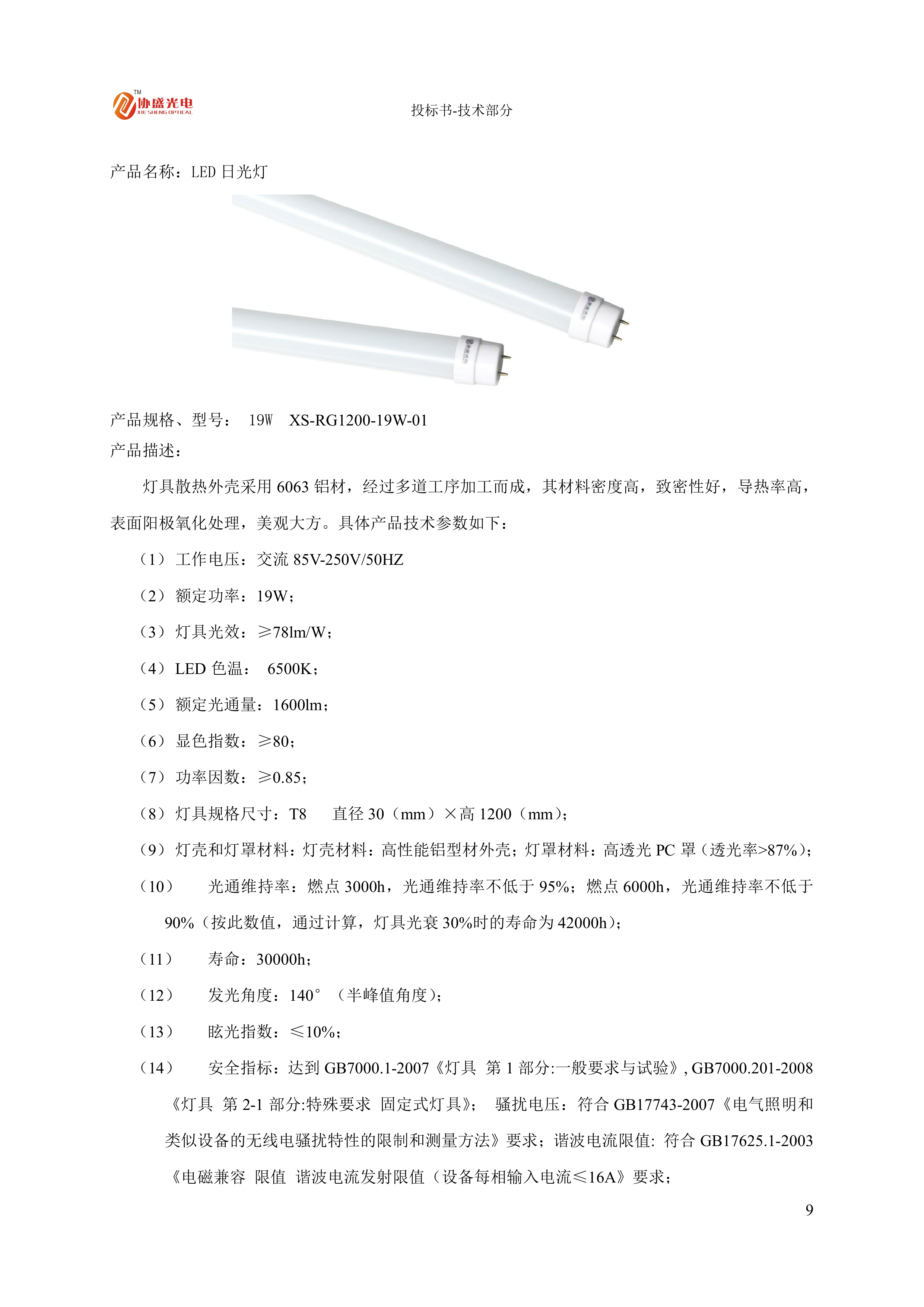

产品名称：LED日光灯
产品规格、型号： 19W
XS-RG1200-19W-01
产品描述：
灯具散热外壳采用6063铝材，经过多道工序加工而成，其材料密度高，致密性好，导热率高，表面阳极氧化处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：19W；
灯具光效：≥78lm/W；
LED色温： 6500K；
额定光通量：1600lm；
显色指数：≥80；
功率因数：≥0.85；
灯具规格尺寸：T8 直径30（mm）×高1200（mm）；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：高透光PC罩（透光率>87%）；
光通维持率：燃点3000h，光通维持率不低于95%；燃点6000h，光通维持率不低于90%（按此数值，通过计算，灯具光衰30%时的寿命为42000h）；
寿命：30000h；
发光角度：140°
（半峰值角度）
；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；

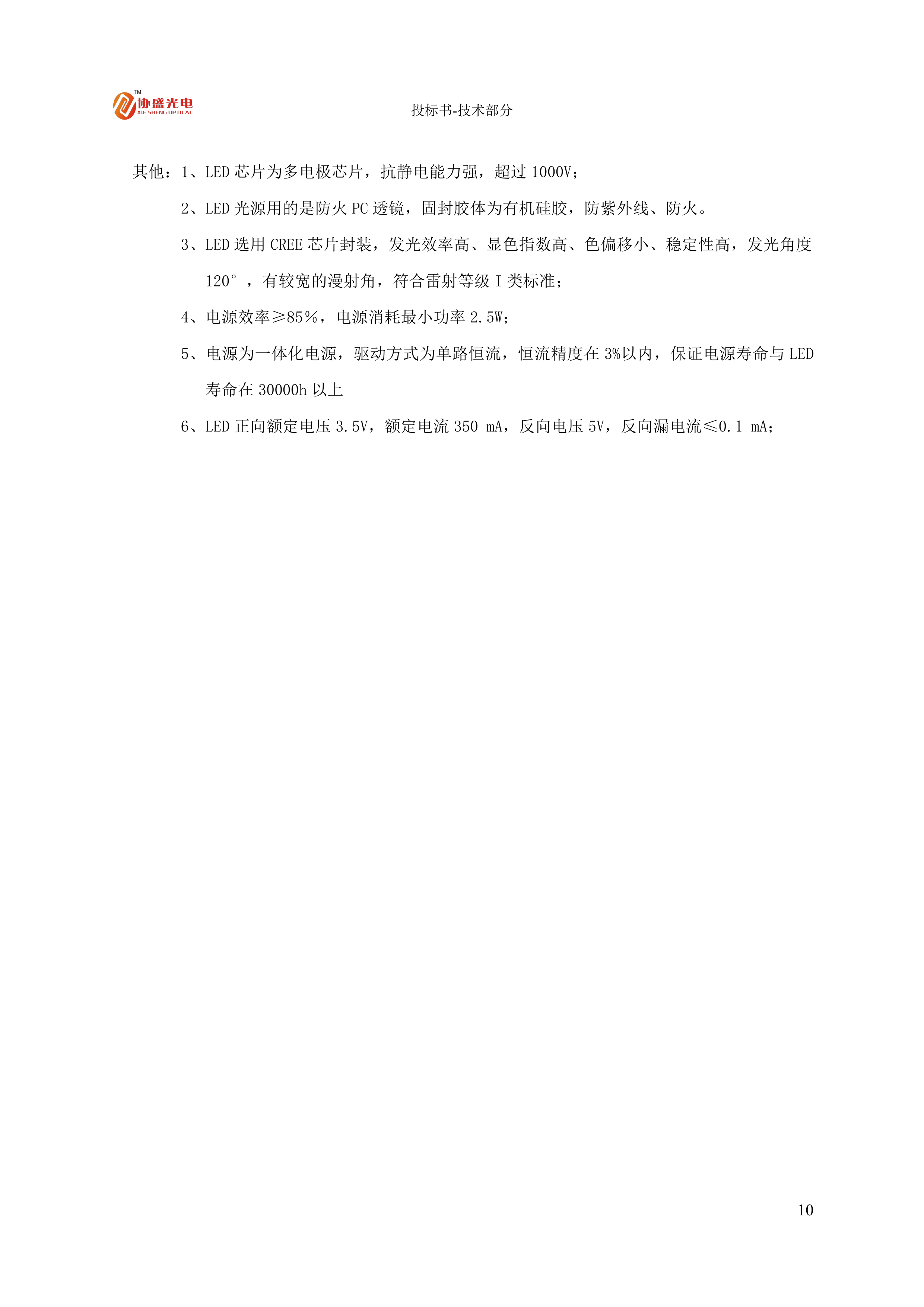

其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率2.5W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；

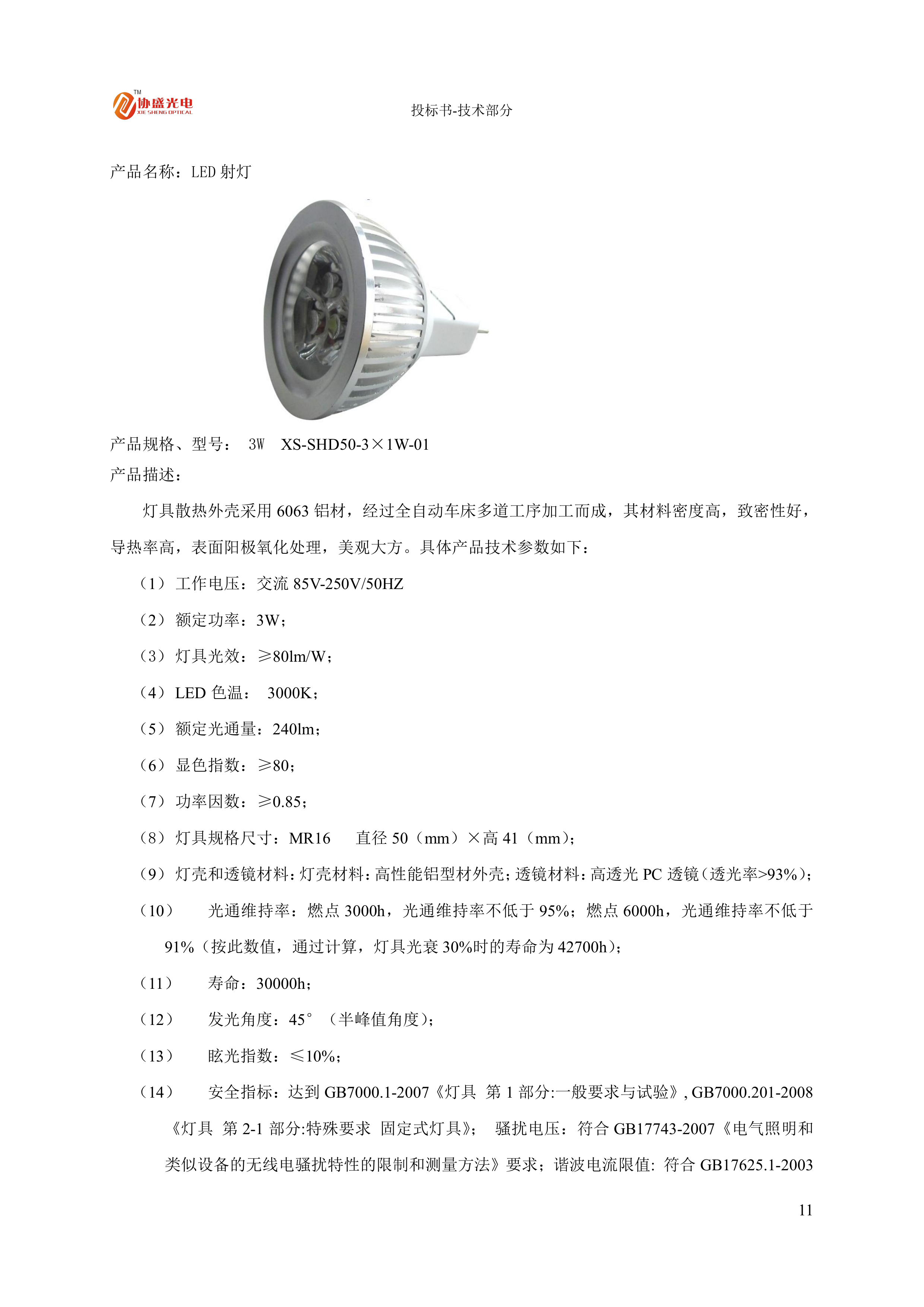

产品名称：LED射灯
产品规格、型号： 3W
XS-SHD50-3×1W-01
产品描述：
灯具散热外壳采用6063铝材，经过全自动车床多道工序加工而成，其材料密度高，致密性好，导热率高，表面阳极氧化处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：3W；
灯具光效：≥80lm/W；
LED色温： 3000K；
额定光通量：240lm；
显色指数：≥80；
功率因数：≥0.85；
灯具规格尺寸：MR16 直径50（mm）×高41（mm）；
灯壳和透镜材料：灯壳材料：高性能铝型材外壳；透镜材料：高透光PC透镜（透光率>93%）；
光通维持率：燃点3000h，光通维持率不低于95%；燃点6000h，光通维持率不低于91%（按此数值，通过计算，灯具光衰30%时的寿命为42700h）；
寿命：30000h；
发光角度：45°
（半峰值角度）
；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；

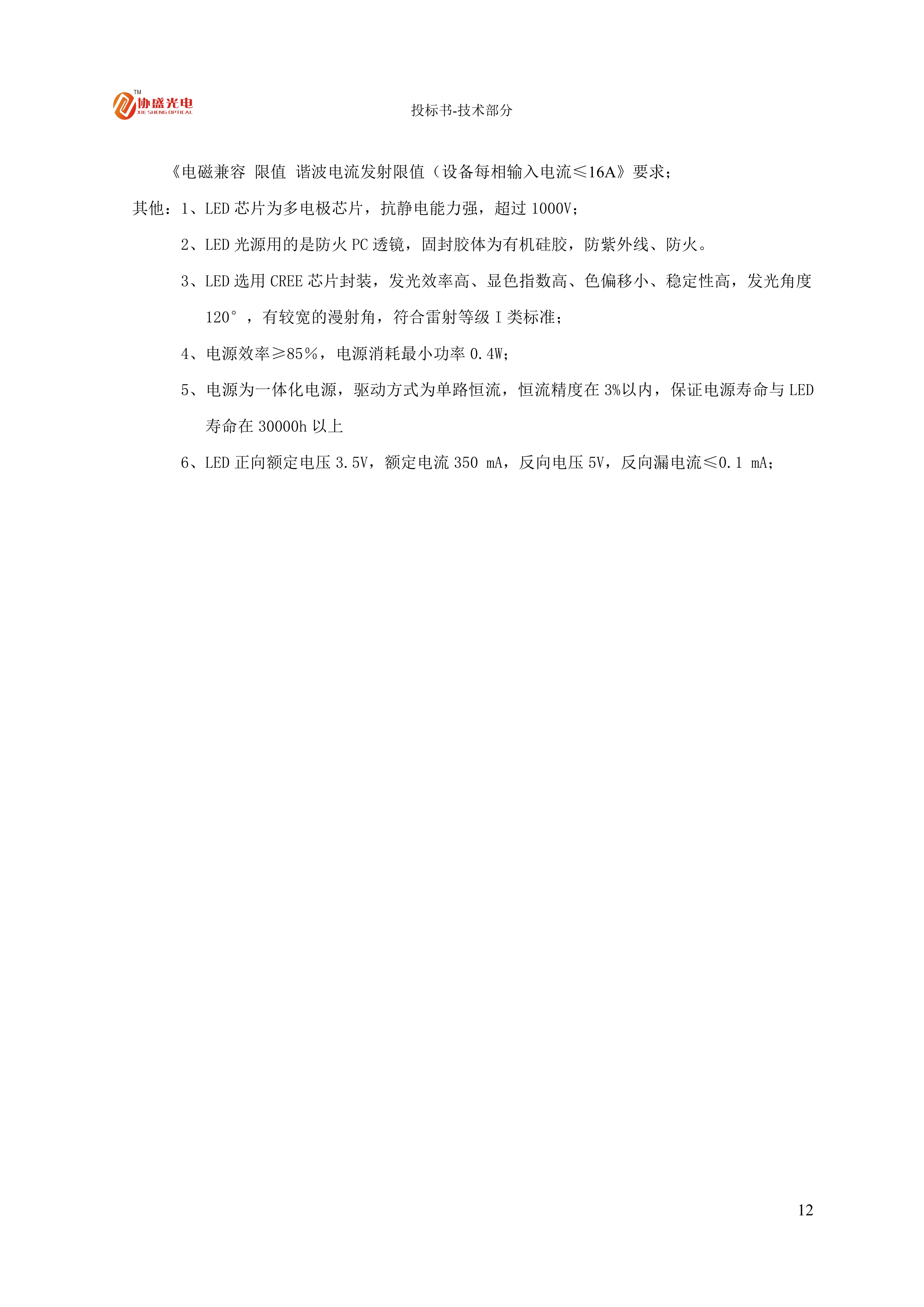

其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率0.4W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；

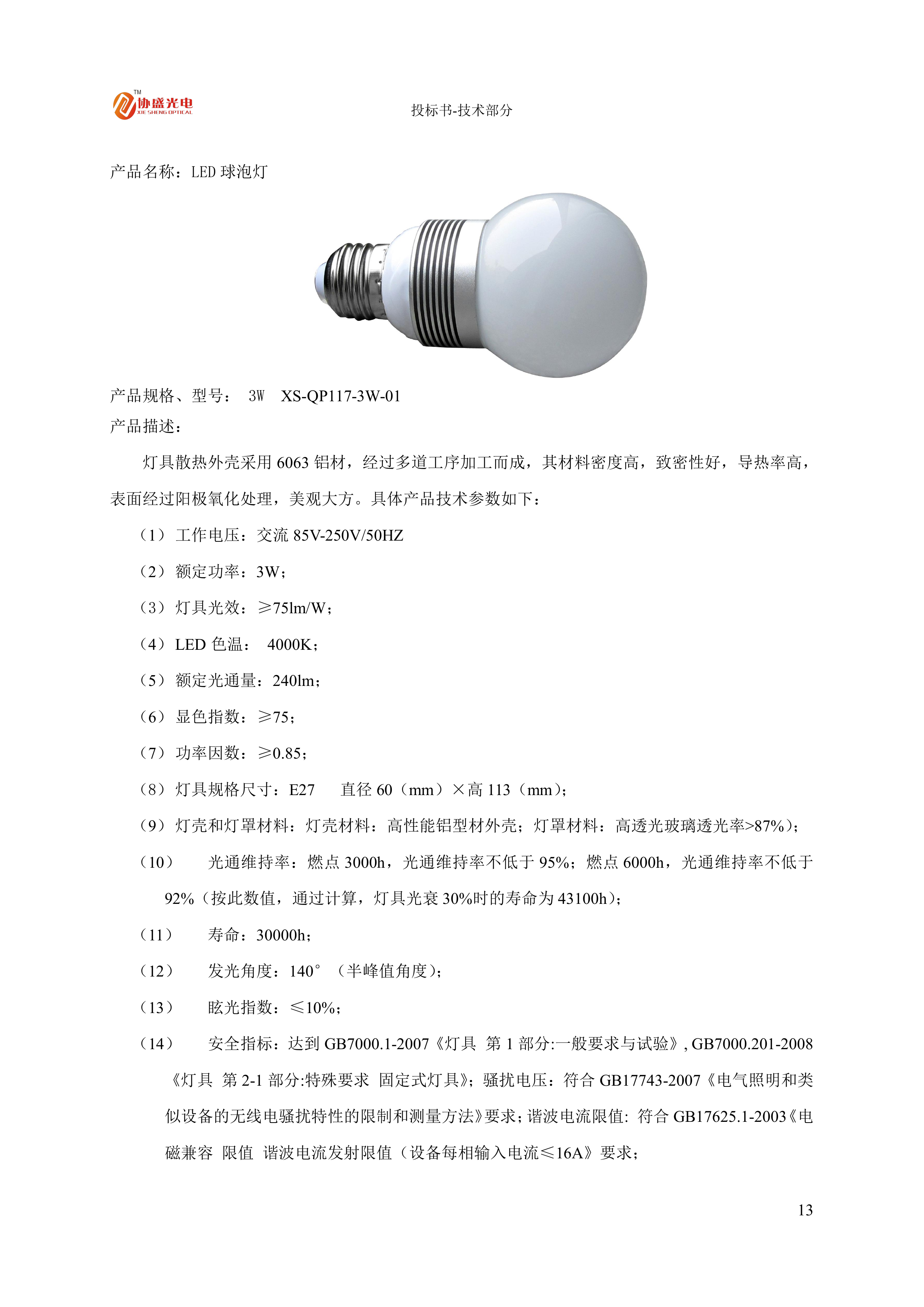

产品名称：LED球泡灯
产品规格、型号： 3W
XS-QP117-3W-01
产品描述：
灯具散热外壳采用6063铝材，经过多道工序加工而成，其材料密度高，致密性好，导热率高，表面经过阳极氧化处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：3W；
灯具光效：≥75lm/W；
LED色温： 4000K；
额定光通量：240lm；
显色指数：≥75；
功率因数：≥0.85；
灯具规格尺寸：E27 直径60（mm）×高113（mm）；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：高透光玻璃透光率>87%）；
光通维持率：燃点3000h，光通维持率不低于95%；燃点6000h，光通维持率不低于92%（按此数值，通过计算，灯具光衰30%时的寿命为43100h）；
寿命：30000h；
发光角度：140°
（半峰值角度）
；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》；骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；
其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率0.5W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；
产品名称：LED球泡灯
产品规格、型号： 7W
XS-QP117-7W-02
产品描述：
灯具散热外壳采用6063铝材，经过多道工序加工而成，其材料密度高，致密性好，导热率高，表面阳极氧化处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：7W；
灯具光效：≥76lm/W；
LED色温： 6000K；
额定光通量：560lm；
显色指数：≥80；
功率因数：≥0.85；
灯具规格尺寸：E27 直径60（mm）×高117（mm）；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：高透光玻璃罩（透光率>87%）；
光通维持率：燃点3000h，光通维持率不低于95%；燃点6000h，光通维持率不低于92%（按此数值，通过计算，灯具光衰30%时的寿命为43100h）；
寿命：30000h；
发光角度：140°
（半峰值角度）
；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；
其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率1W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；
产品名称：LED蜡烛灯
产品规格、型号： 4W
XS-QP145-4W-02
产品描述：
灯具散热外壳采用6063铝材，经过多道工序加工而成，其材料密度高，致密性好，导热率高，表面阳极氧化处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：4W；
灯具光效：≥70lm/W；
LED色温： 3000K；
额定光通量：260lm；
显色指数：≥80；
功率因数：≥0.85；
灯具规格尺寸：E14 直径43（mm）×高145（mm）；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：乳白玻璃罩（透光率>87%）；
光通维持率：燃点3000h，光通维持率不低于95%；燃点6000h，光通维持率不低于91%（按此数值，通过计算，灯具光衰30%时的寿命为42600h）；
寿命：30000h；
发光角度：160°
（半峰值角度）；
眩光指数：≤10%；
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；
电源效率≥85％，电源消耗最小功率0.6W；
电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上；
其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源用的是防火PC透镜，固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率0.6W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上
6、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；
产品名称：LED泛光灯
产品规格、型号： 200W
XS-FG330-200W-01
产品描述：
灯具散热外壳采用低铅铝材，经过多道工序加工压铸而成，其材料密度高，致密性好，导热率高，表面经过喷漆处理，美观大方。具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：200W；
灯具光效：≥78lm/W；
LED色温： 5200K；
额定光通量：16000lm；
显色指数：≥80；
功率因数：≥0.90；
灯具规格尺寸： 长290（mm）×宽235（mm）；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：钢化玻璃；
光通维持率：燃点3000h，光通维持率不低于96%；燃点6000h，光通维持率不低于93%（按此数值，通过计算，灯具光衰30%时的寿命为44600h）；
寿命：30000hh；
出光角度：100°×100°
（半峰值角度）
；
眩光指数：≤20%；
防尘、防固体异物和防水等级：IP65
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.201-2008《灯具 第2-1部分:特殊要求 固定式灯具》； 骚扰电压：符合GB17743-2007《电气照明和类似设备的无线电骚扰特性的限制和测量方法》要求；谐波电流限值: 符合GB17625.1-2003《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A》要求；
其他：1、LED芯片为多电极芯片，抗静电能力强，超过1000V；
2、LED光源固封胶体为有机硅胶，防紫外线、防火。
3、LED选用CREE芯片封装，发光效率高、显色指数高、色偏移小、稳定性高，发光角度120°，有较宽的漫射角，
符合雷射等级I类标准
；
4、电源效率≥85％，电源消耗最小功率30W；
5、电源为一体化电源，驱动方式为单路恒流，恒流精度在3%以内，保证电源寿命与LED寿命在30000h以上；
6、电源防尘、防固体异物和防水等级达到IP66，铝外壳设计不仅提高导热率，降低电源工作温度，提高电源寿命，同时起到防火作用，电源设计不仅符合安规、电磁兼容、浪涌等国家标准要求，同时具有过压、过流、过温、漏电、雷击等保护，保证电路异常情况下的安全指标符合国家标准要求，提高灯具安全性能及稳定性能。
7、LED正向额定电压3.5V，额定电流350 mA，反向电压5V，反向漏电流≤0.1 mA；
产品名称：LED路灯
产品规格、型号：XS-LD390-84×1W-01
产品描述：
灯具
散热外壳采用6063铝材，其材料密度高，致密性好，导热率高，表面阳极氧化处理，美观大方，具体产品技术参数如下：
工作电压：交流85V-250V/50HZ
额定功率：100W；
灯具光效：≥86lm/W；
LED色温： 4000K；
额定光通量：9000lm；
显色指数：≥80；
功率因数：≥0.95；
灯具出光角度：137×60°
（半峰值角度）
；
灯壳和灯罩材料：灯壳材料：高性能铝型材外壳；灯罩材料：钢化玻璃；
光通维持率：燃点3000h，光通维持率不低于98%；燃点6000h，光通维持率不低于94%（按此数值，通过计算，灯具光衰30%时的寿命为46700h）；
寿命：30000h；
眩光指数：≤20%；
防尘、防固体异物和防水等级：IP65
安全指标：达到GB7000.1-2007《灯具 第1部分:一般要求与试验》, GB7000.5-2005 《道路与街路照明灯具安全要求》的要求； 骚扰电压：符合GB17743-2007...
