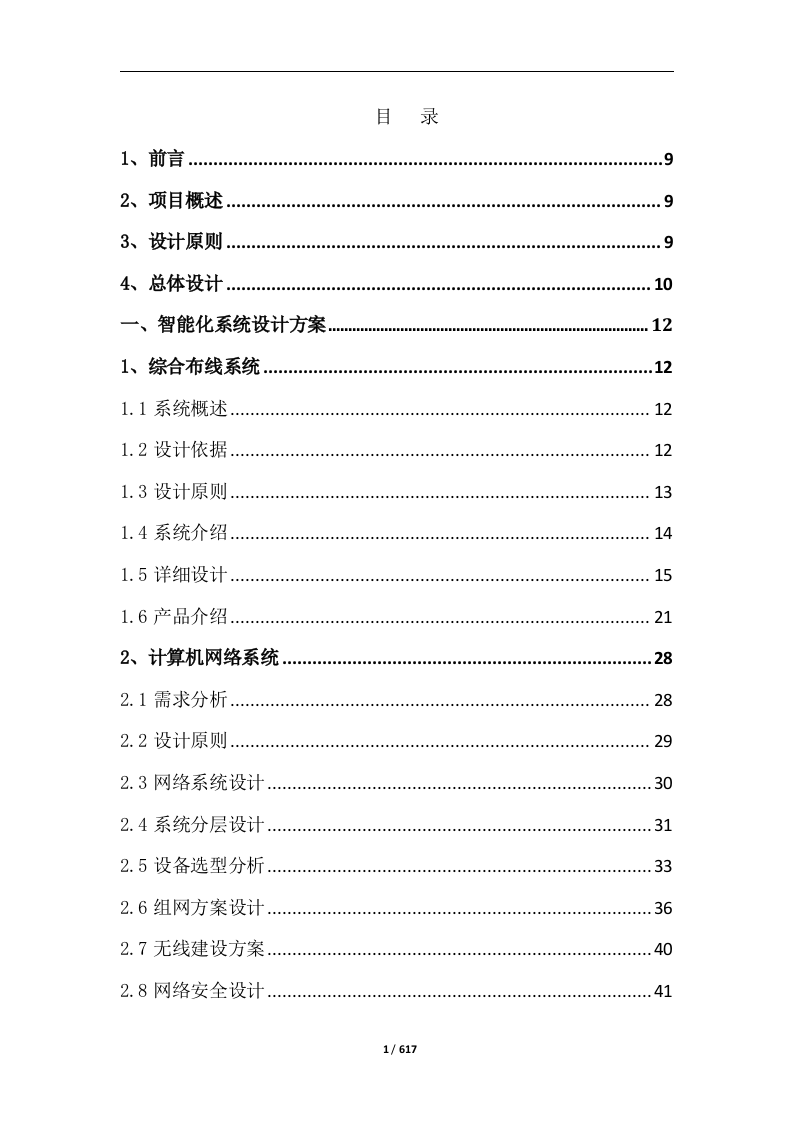

搁
目
录
1
、前言
9
2
、项目概述
9
3
、设计原则
9
4
、总体设计
10
一、智能化系统设计方案
12
1
、综合布线系统
12
1.1
系统概述
12
1.2
设计依据
12
1.3
设计原则
13
1.4
系统介绍
14
1.5
详细设计
15
1.6
产品介绍
21
2
、计算机网络系统
28
2.1
需求分析
28
2.2
设计原则
29
2.3
网络系统设计
30
2.4
系统分层设计
31
2.5
设备选型分析
33
2.6
组网方案设计
36
2.7
无线建设方案
40
2.8
网络安全设计
41
2.9

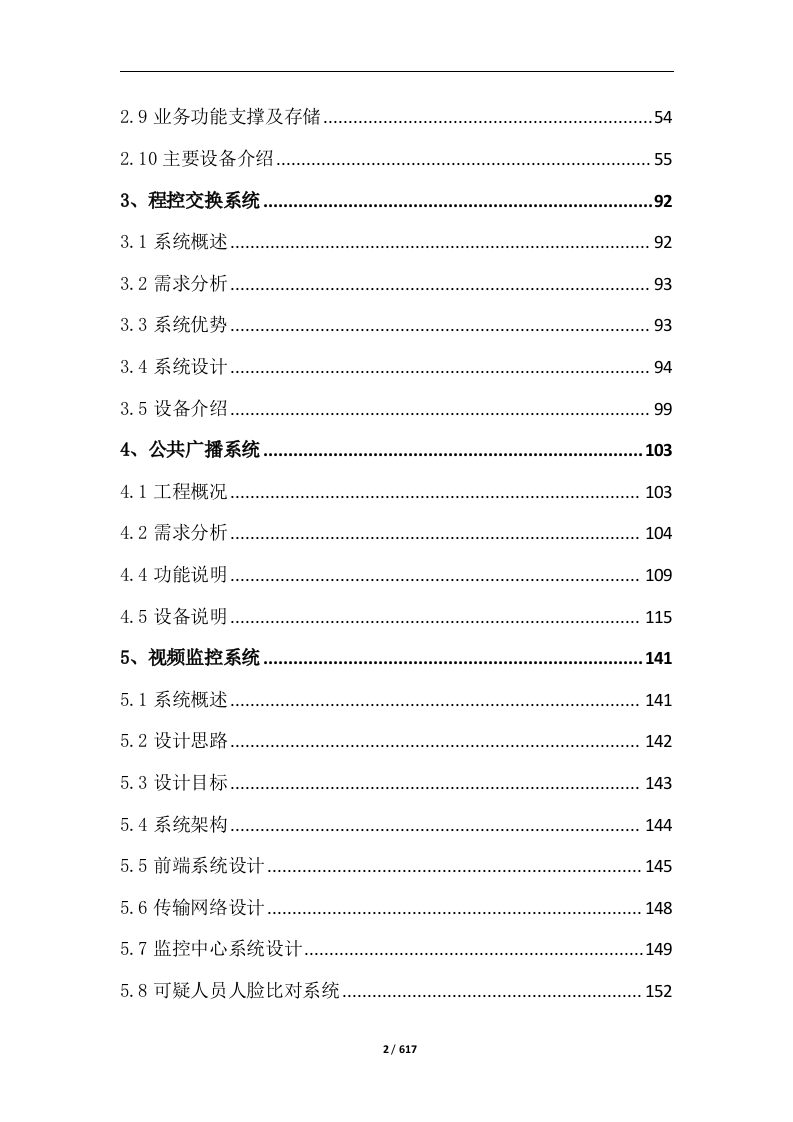

业务功能支撑及存储
54
2.10
主要设备介绍
55
3
、程控交换系统
92
3.1
系统概述
92
3.2
需求分析
93
3.3
系统优势
93
3.4
系统设计
94
3.5
设备介绍
99
4
、公共广播系统
103
4.1
工程概况
103
4.2
需求分析
104
4.4
功能说明
109
4.5
设备说明
115
5
、视频监控系统
141
5.1
系统概述
141
5.2
设计思路
142
5.3
设计目标
143
5.4
系统架构
144
5.5
前端系统设计
145
5.6
传输网络设计
148
5.7
监控中心系统设计
149
5.8
可疑人员人脸比对系统

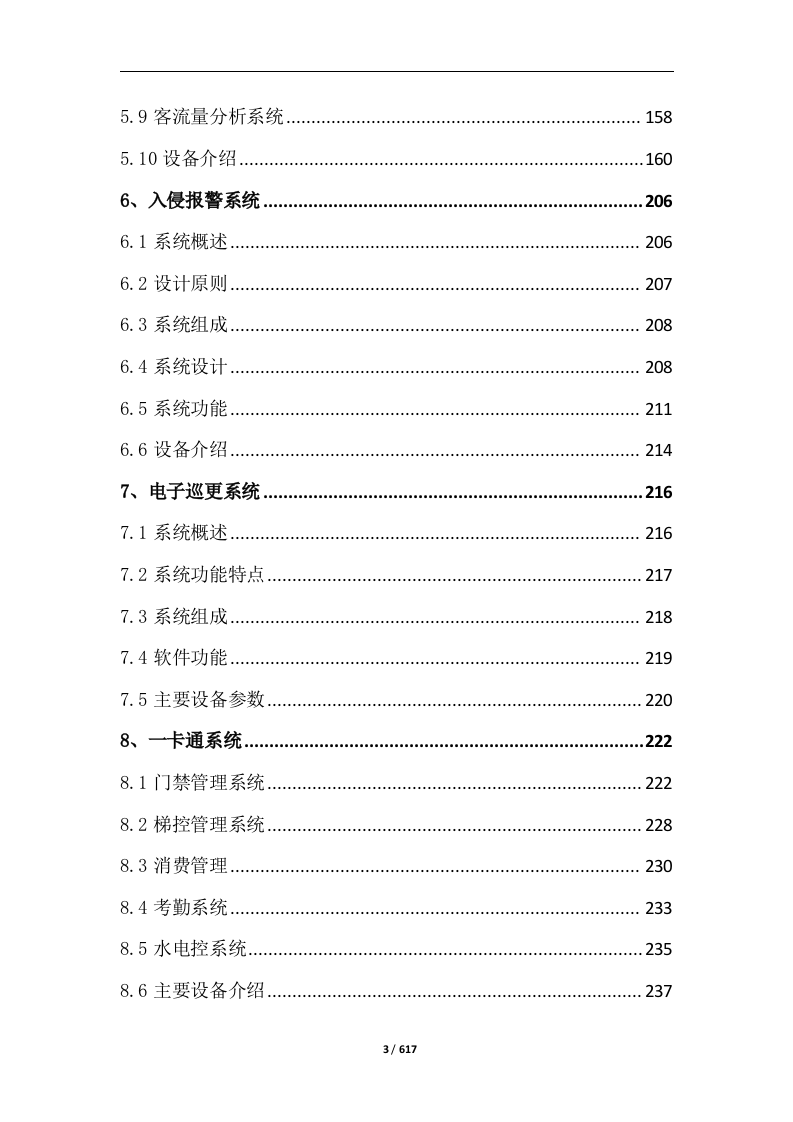

152
5.9
客流量分析系统
158
5.10
设备介绍
160
6
、入侵报警系统
206
6.1
系统概述
206
6.2
设计原则
207
6.3
系统组成
208
6.4
系统设计
208
6.5
系统功能
211
6.6
设备介绍
214
7
、电子巡更系统
216
7.1
系统概述
216
7.2
系统功能特点
217
7.3
系统组成
218
7.4
软件功能
219
7.5
主要设备参数
220
8
、一卡通系统
222
8.1
门禁管理系统
222
8.2
梯控管理系统
228
8.3
消费管理
230
8.4
考勤系统
233
8.5
水电控系统
235
8.6
主要设备介绍
237
9

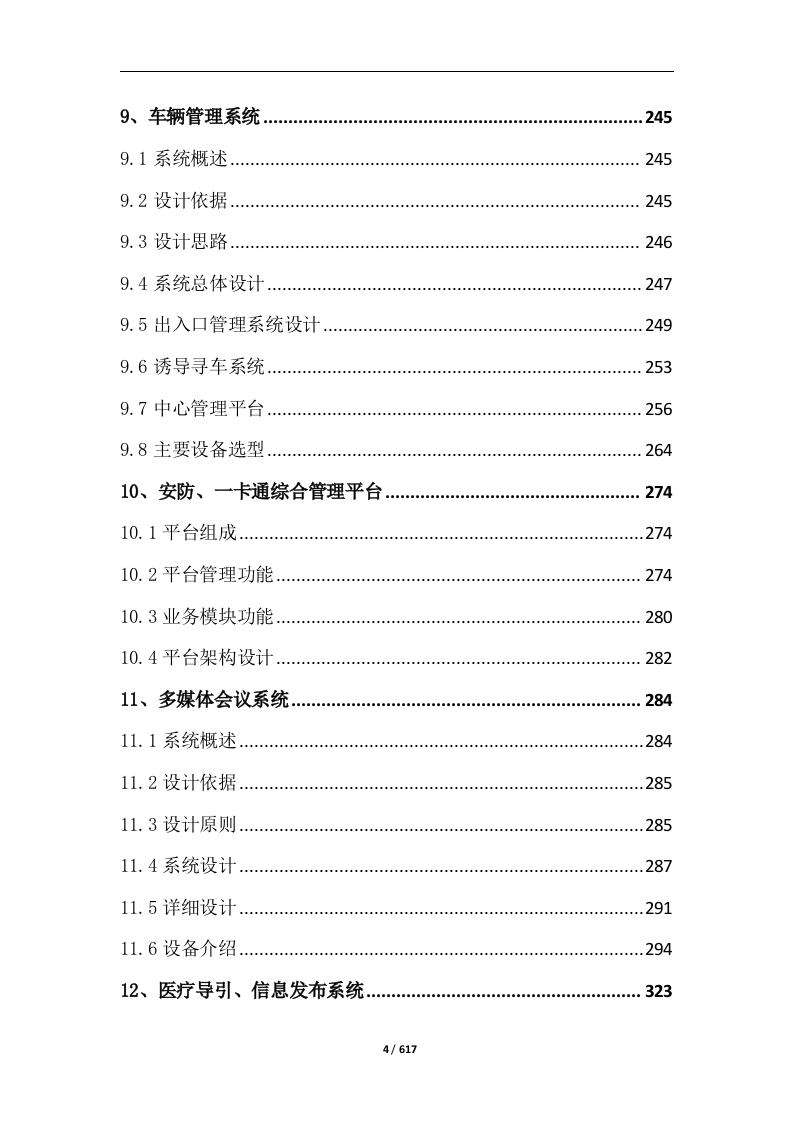

、车辆管理系统
245
9.1
系统概述
245
9.2
设计依据
245
9.3
设计思路
246
9.4
系统总体设计
247
9.5
出入口管理系统设计
249
9.6
诱导寻车系统
253
9.7
中心管理平台
256
9.8
主要设备选型
264
10
、安防、一卡通综合管理平台
274
10.1
平台组成
274
10.2
平台管理功能
274
10.3
业务模块功能
280
10.4
平台架构设计
282
11
、多媒体会议系统
284
11.1
系统概述
284
11.2
设计依据
285
11.3
设计原则
285
11.4
系统设计
287
11.5
详细设计
291
11.6
设备介绍
294
12
、医疗导引、信息发布系统

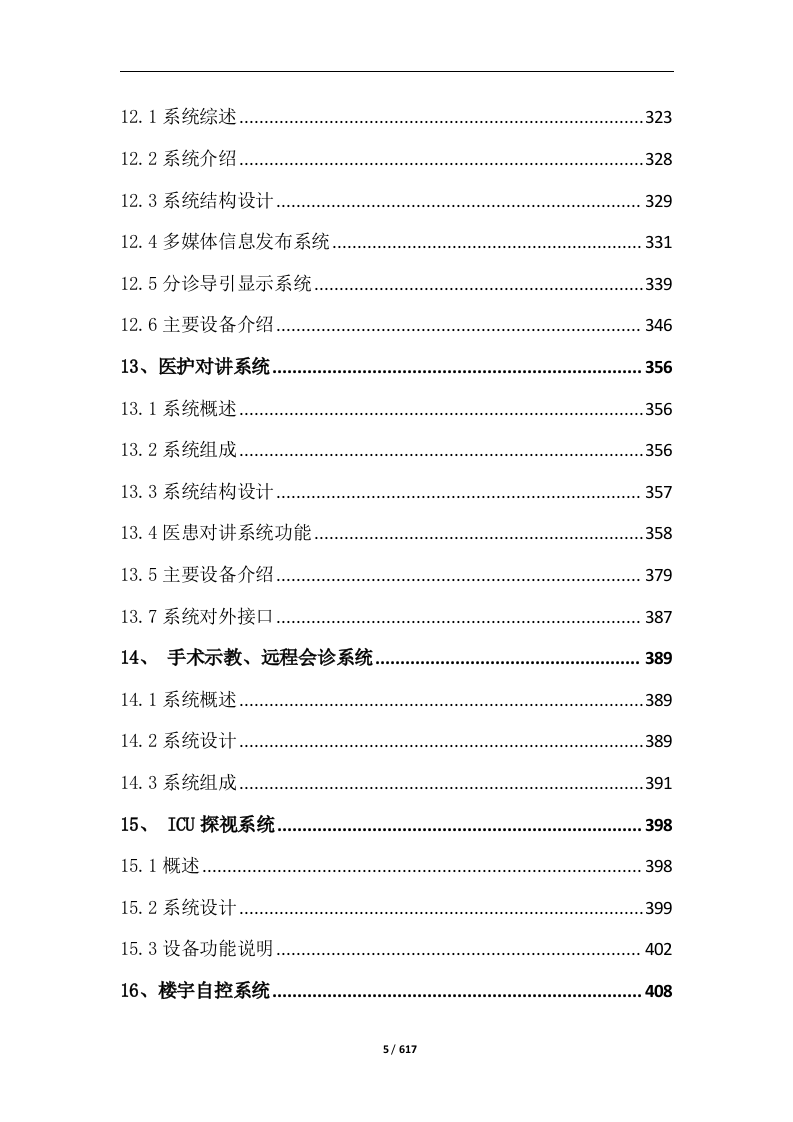

323
12.1
系统综述
323
12.2
系统介绍
328
12.3
系统结构设计
329
12.4
多媒体信息发布系统
331
12.5
分诊导引显示系统
339
12.6
主要设备介绍
346
13
、医护对讲系统
356
13.1
系统概述
356
13.2
系统组成
356
13.3
系统结构设计
357
13.4
医患对讲系统功能
358
13.5
主要设备介绍
379
13.7
系统对外接口
387
14、 手术示教、远程会诊系统
389
14.1
系统概述
389
14.2
系统设计
389
14.3
系统组成
391
15、
ICU
探视系统
398
15.1
概述
398
15.2
系统设计
399
15.3
设备功能说明
402
16
、楼宇自控系统

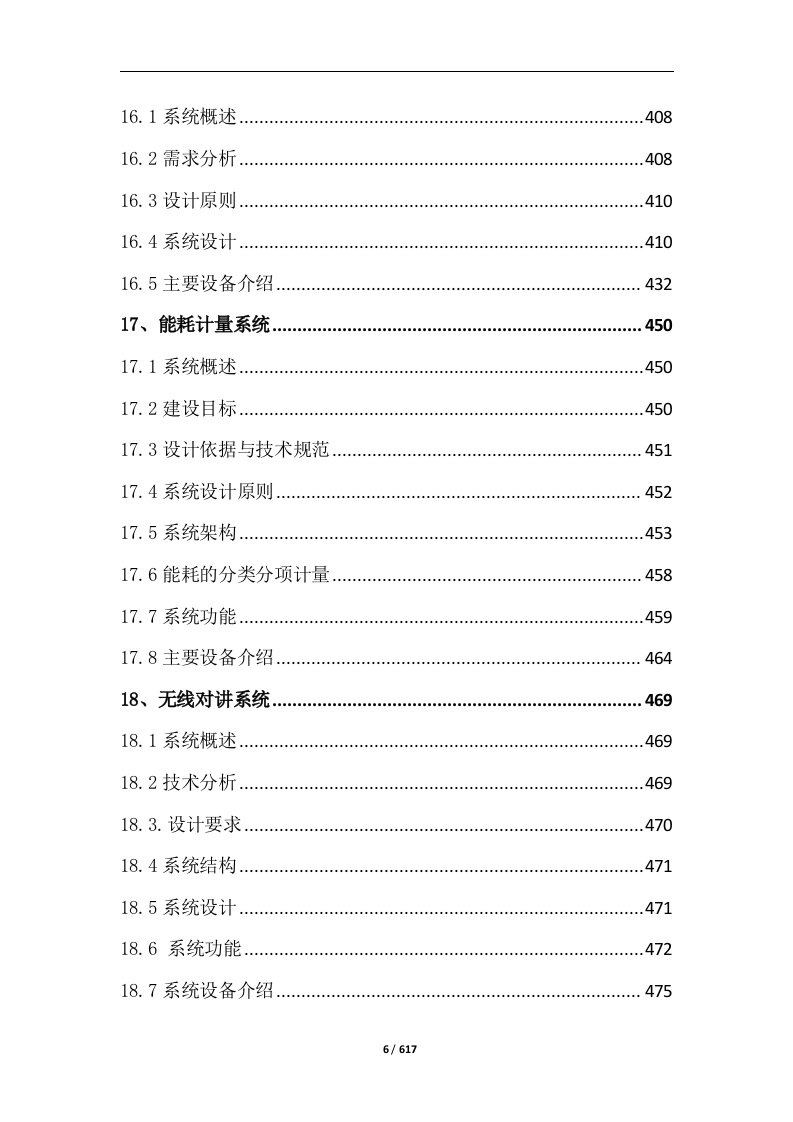

408
16.1
系统概述
408
16.2
需求分析
408
16.3
设计原则
410
16.4
系统设计
410
16.5
主要设备介绍
432
17
、能耗计量系统
450
17.1
系统概述
450
17.2
建设目标
450
17.3
设计依据与技术规范
451
17.4
系统设计原则
452
17.5
系统架构
453
17.6
能耗的分类分项计量
458
17.7
系统功能
459
17.8
主要设备介绍
464
18
、无线对讲系统
469
18.1
系统概述
469
18.2
技术分析
469
18.3.
设计要求
470
18.4
系统结构
471
18.5
系统设计
471
18.6
系统功能
472
18.7
系统设备介绍
475
19

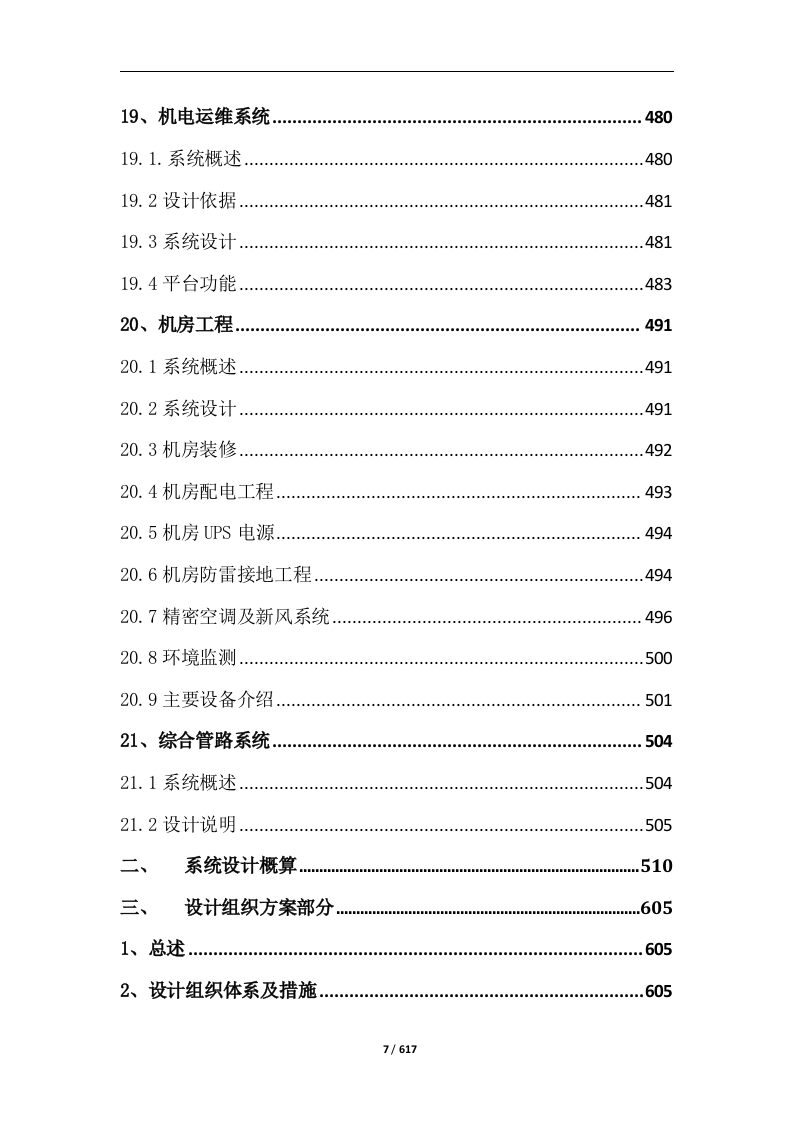

、机电运维系统
480
19.1.
系统概述
480
19.2
设计依据
481
19.3
系统设计
481
19.4
平台功能
483
20
、机房工程
491
20.1
系统概述
491
20.2
系统设计
491
20.3
机房装修
492
20.4
机房配电工程
493
20.5
机房
UPS
电源
494
20.6
机房防雷接地工程
494
20.7
精密空调及新风系统
496
20.8
环境监测
500
20.9
主要设备介绍
501
21
、综合管路系统
504
21.1
系统概述
504
21.2
设计说明
505
二、
系统设计概算
510
三、
设计组织方案部分
605
1
、总述
605
2
、设计组织体系及措施
605

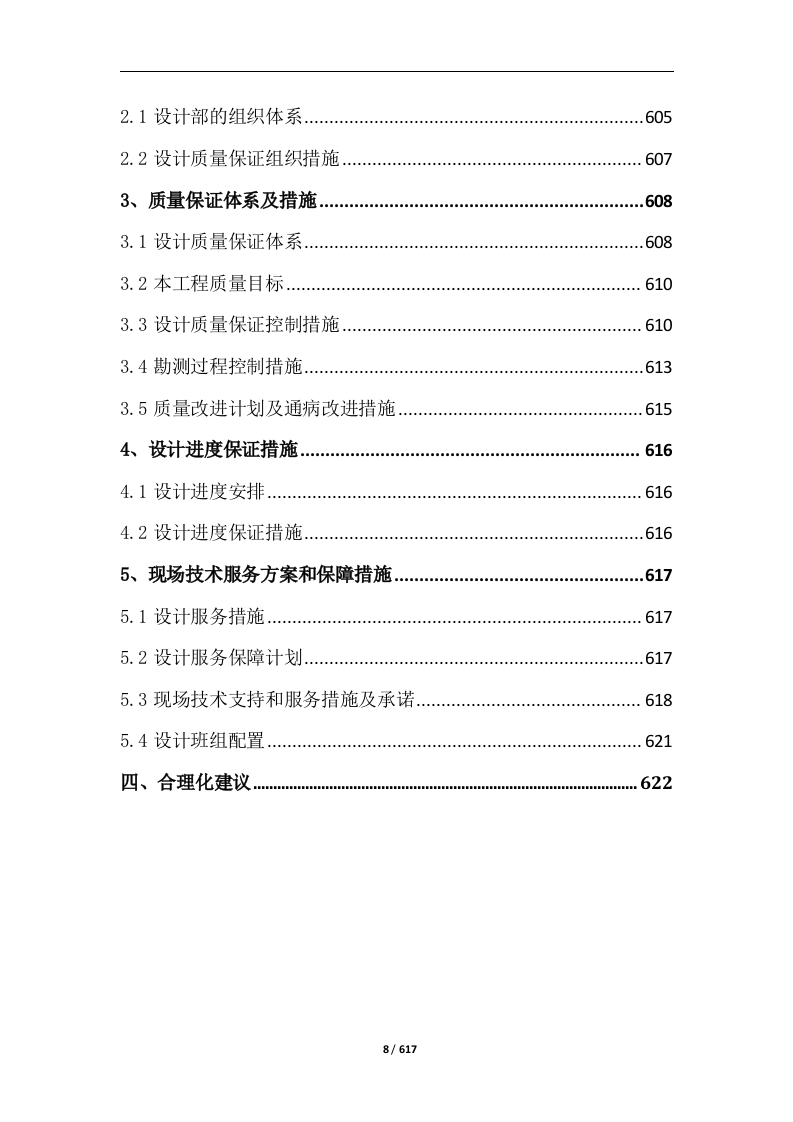

2.1
设计部的组织体系
605
2.2
设计质量保证组织措施
607
3
、质量保证体系及措施
608
3.1
设计质量保证体系
608
3.2
本工程质量目标
610
3.3
设计质量保证控制措施
610
3.4
勘测过程控制措施
613
3.5
质量改进计划及通病改进措施
615
4
、设计进度保证措施
616
4.1
设计进度安排
616
4.2
设计进度保证措施
616
5
、现场技术服务方案和保障措施
617
5.1
设计服务措施
617
5.2
设计服务保障计划
617
5.3
现场技术支持和服务措施及承诺
618
5.4
设计班组配置
621
四、合理化建议
622

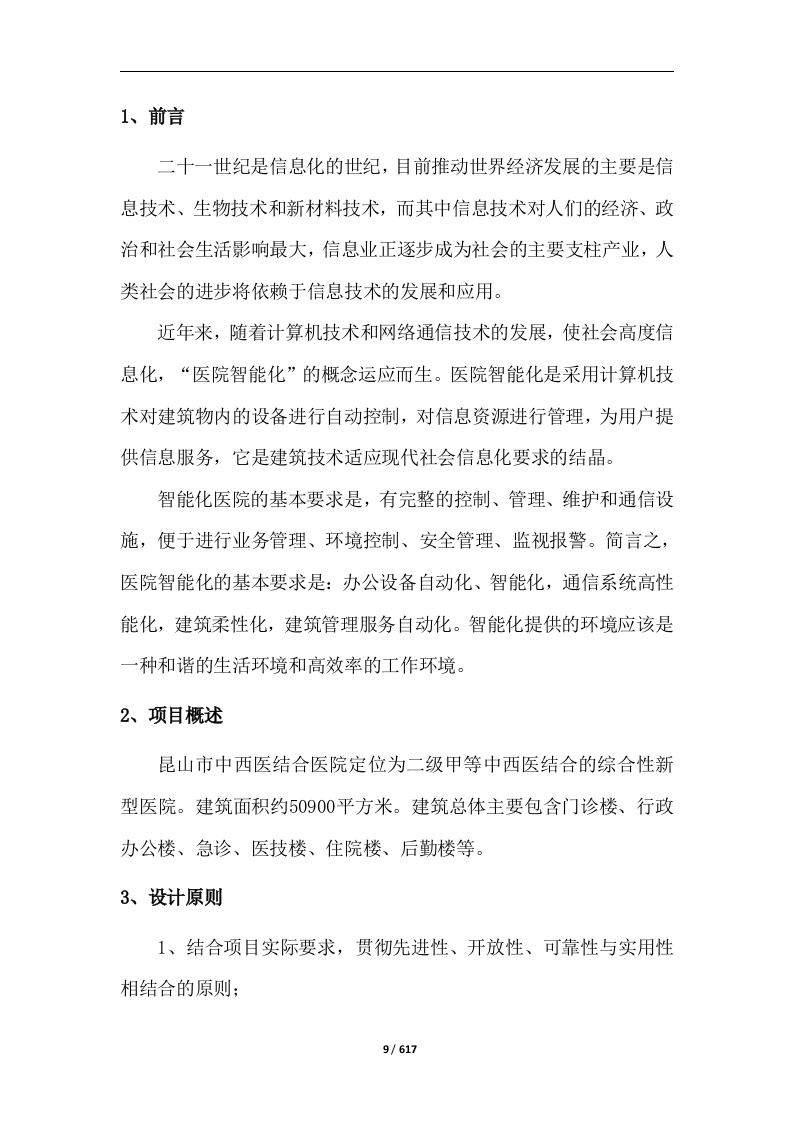

1、前言
二十一世纪是信息化的世纪，目前推动世界经济发展的主要是信息技术、生物技术和新材料技术，而其中信息技术对人们的经济、政治和社会生活影响最大，信息业正逐步成为社会的主要支柱产业，人类社会的进步将依赖于信息技术的发展和应用。
近年来，随着计算机技术和网络通信技术的发展，使社会高度信息化，“医院智能化”的概念运应而生。医院智能化是采用计算机技术对建筑物内的设备进行自动控制，对信息资源进行管理，为用户提供信息服务，它是建筑技术适应现代社会信息化要求的结晶。
智能化医院的基本要求是，有完整的控制、管理、维护和通信设施，便于进行业务管理、环境控制、安全管理、监视报警。简言之，医院智能化的基本要求是：办公设备自动化、智能化，通信系统高性能化，建筑柔性化，建筑管理服务自动化。智能化提供的环境应该是一种和谐的生活环境和高效率的工作环境。
2、项目概述
昆山市中西医结合医院定位为
二级甲等中西医结合的综合性新型医院。
建筑面积约
50900
平方米。建筑总体主要包含
门诊楼、行政办公楼、急诊、医技楼、住院楼、后勤楼等
。
3、设计原则
1、结合项目实际要求，贯彻先进性、开放性、可靠性与实用性相结合的原则；

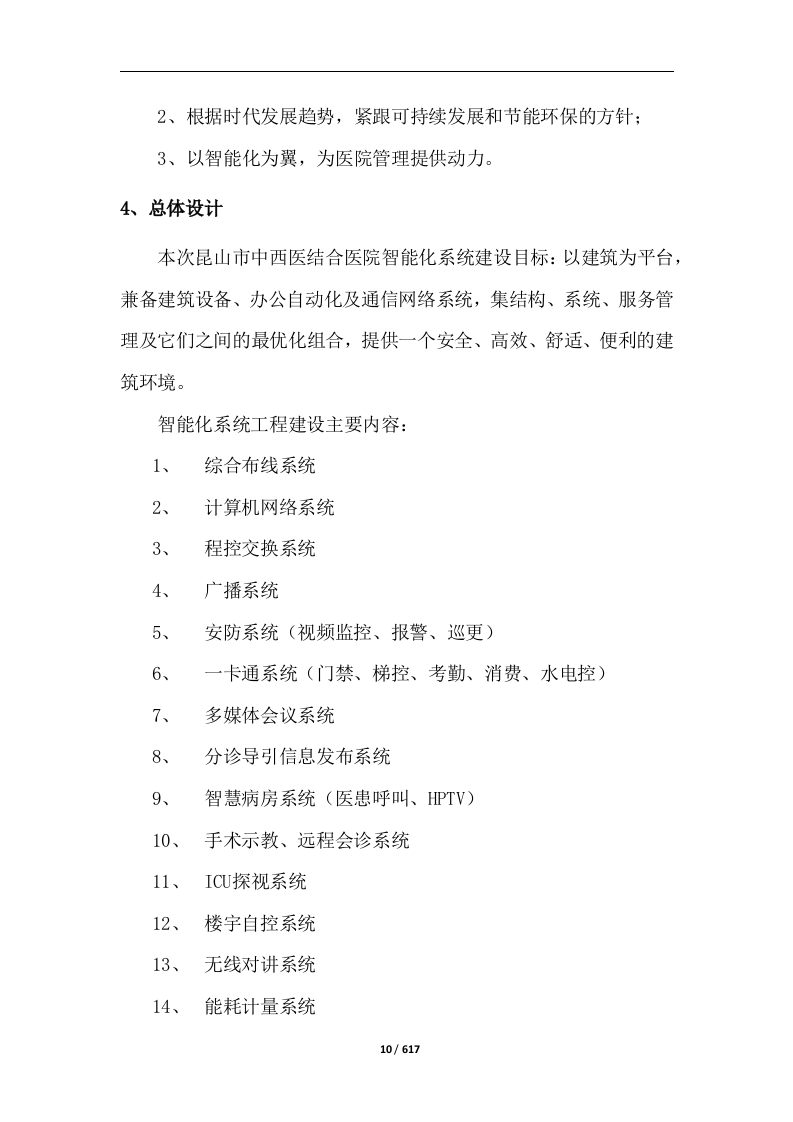

2、根据时代发展趋势，紧跟可持续发展和节能环保的方针；
3、以智能化为翼，为医院管理提供动力。
4、总体设计
本次昆山市中西医结合医院智能化系统建设目标：以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务管理及它们之间的最优化组合，提供一个安全、高效、舒适、便利的建筑环境。
智能化系统工程建设主要内容：
综合布线系统
计算机网络系统
程控交换系统
广播系统
安防系统（视频监控、报警、巡更）
一卡通系统（门禁、梯控、考勤、消费、水电控）
多媒体会议系统
分诊导引信息发布系统
智慧病房系统（医患呼叫、HPTV）
手术示教、远程会诊系统
ICU探视系统
楼宇自控系统
无线对讲系统
能耗计量系统

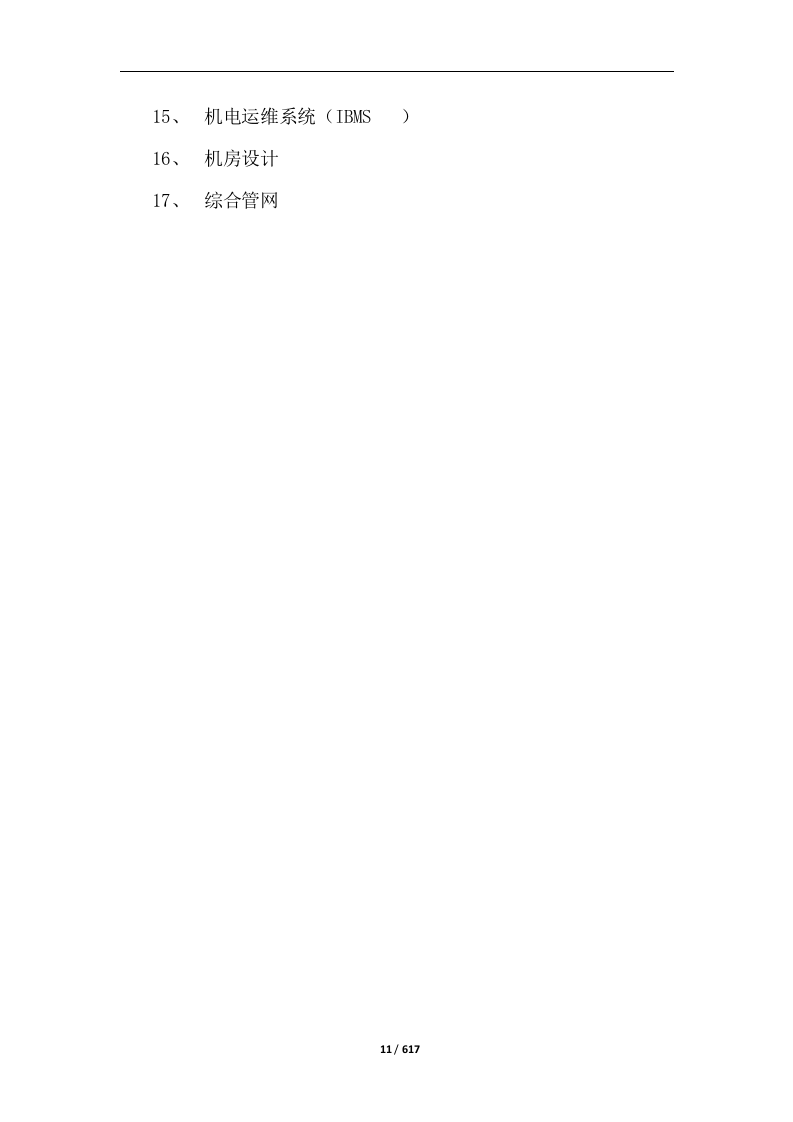

机电运维系统（IBMS
）
机房设计
综合管网

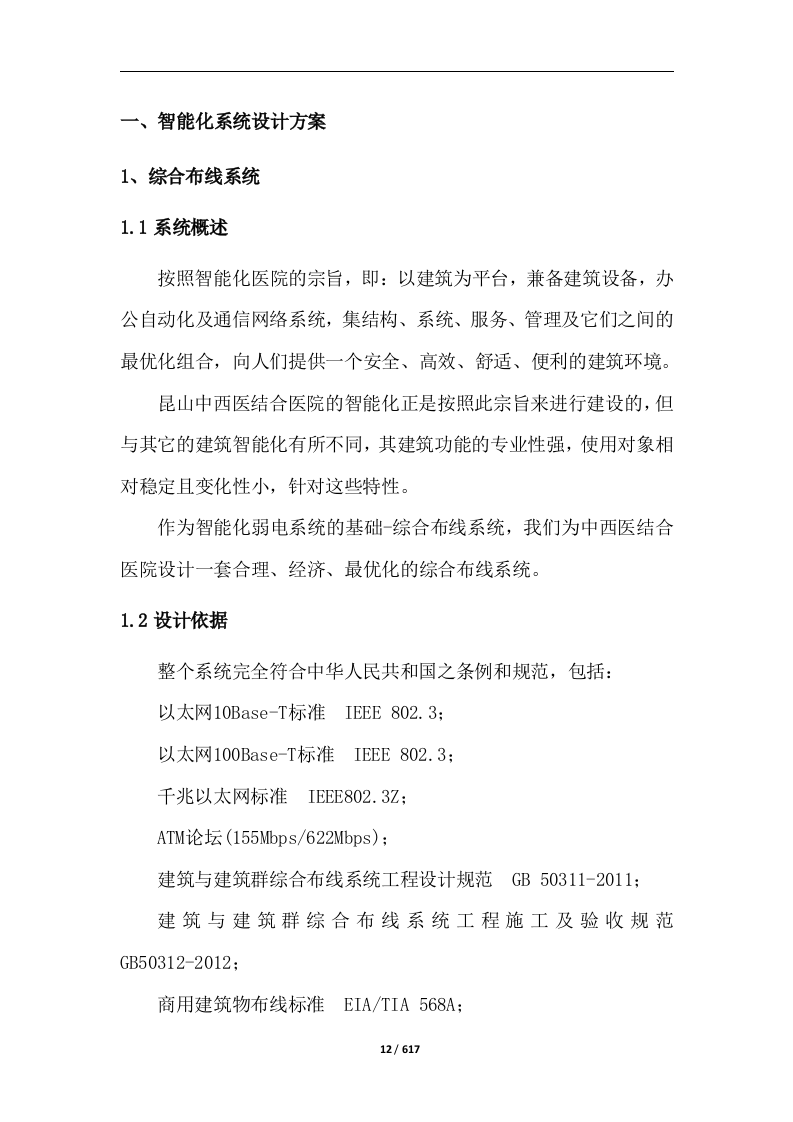

一、智能化系统设计方案
1、综合布线系统
1.1系统概述
按照智能化
医院
的宗旨，即：以建筑为平台，兼备建筑设备，办公自动化及通信网络系统，集结构、系统、服务、管理及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的建筑环境。
昆山中西医结合医院
的智能化正是按照此宗旨来进行建设的，但与其它的建筑智能化有所不同，其建筑功能的专业性强，使用对象相对稳定且变化性小
，针对这些特性。
作为智能化弱电系统的基础-综合布线系统，我们为中西医结合医院设计一套合理、经济、最优化的综合布线系统。
1.2设计依据
整个系统完全符合中华人民共和国之条例和规范，包括：
以太网
10Base-T
标准
IEEE 802.3
；
以太网
100Base-T
标准
IEEE 802.3
；
千兆以太网标准
IEEE802.3Z
；
ATM
论坛
(155Mbps/622Mbps)
；
建筑与建筑群综合布线系统工程设计规范
GB 50311-2011；
建筑与建筑群综合布线系统工程施工及验收规范
GB50312-2012；
商用建筑物布线标准
EIA/TIA 568A
；

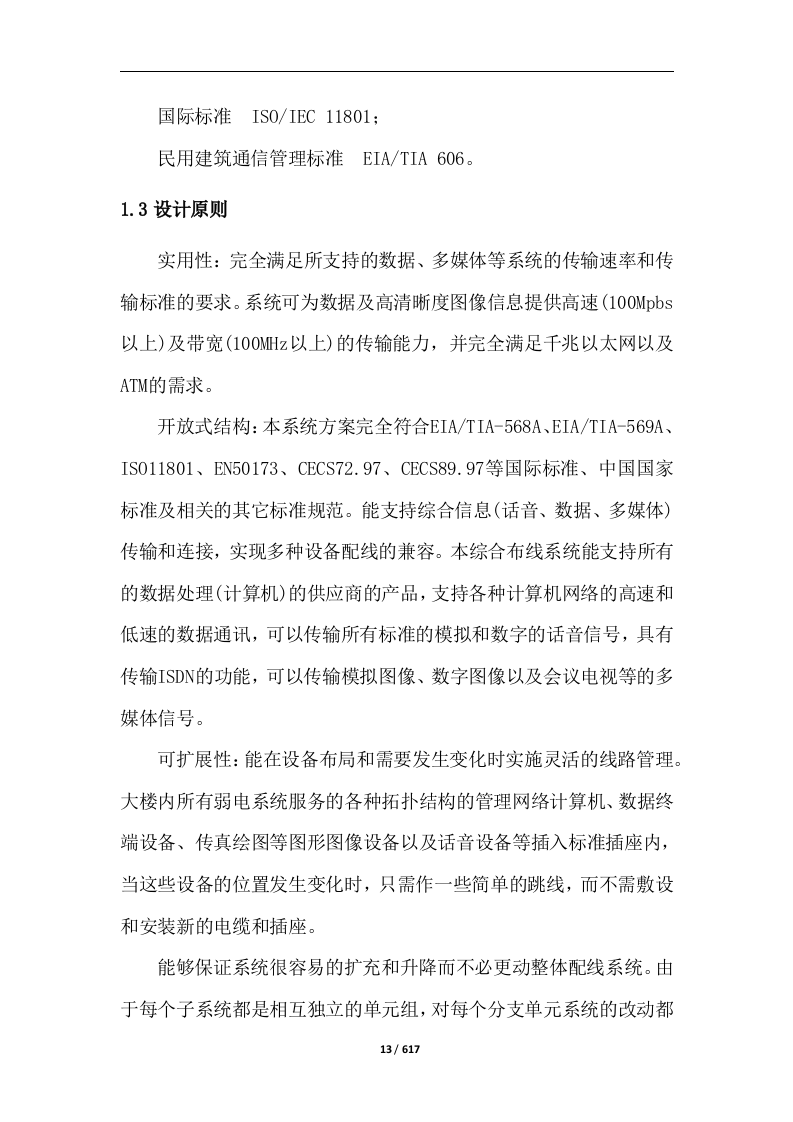

国际标准
ISO/IEC 11801
；
民用建筑通信管理标准
EIA/TIA 606
。
1.3设计原则
实用性：完全满足所支持的数据、多媒体等系统的传输速率和传输标准的要求。系统可为数据及高清晰度图像信息提供高速
(100M
pbs以上
)
及带宽
(100MHz
以上
)
的传输能力，并完全满足千兆以太网以及
ATM
的需求。
开放式结构：本系统方案完全符合EIA/TIA-568A、EIA/TIA-569A、ISO11801、EN50173、CECS72.97、CECS89.97等国际标准、中国国家标准及相关的其它标准规范。能支持综合信息
(
话音、数据、多媒体
)
传输和连接，实现多种设备配线的兼容。本综合布线系统能支持所有的数据处理
(
计算机
)
的供应商的产品，支持各种计算机网络的高速和低速的数据通讯，可以传输所有标准的模拟和数字的话音信号，具有传输
ISDN
的功能，可以传输模拟图像、数字图像以及会议电视等的多媒体信号。
可扩展性：能在设备布局和需要发生变化时实施灵活的线路管理。大楼内所有弱电系统服务的各种拓扑结构的管理网络计算机、数据终端设备、传真绘图等图形图像设备以及话音设备等插入标准插座内，当这些设备的位置发生变化时，只需作一些简单的跳线，而不需敷设和安装新的电缆和插座。
能够保证系统很容易的扩充和升降而不必更动整体配线系统。由于每个子系统都是相互独立的单元组，对每个分支单元系统的改动都

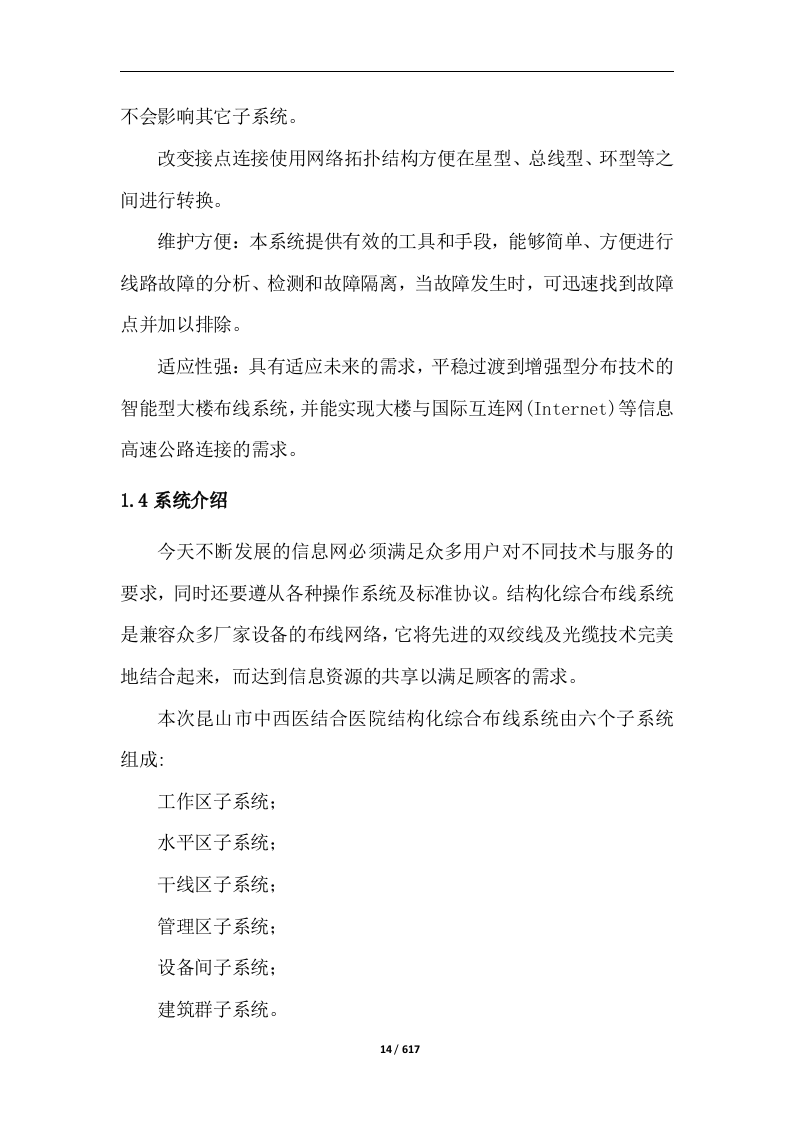

不会影响其它子系统。
改变接点连接使用网络拓扑结构方便在星型、总线型、环型等之间进行转换。
维护方便：本系统提供有效的工具和手段，能够简单、方便进行线路故障的分析、检测和故障隔离，当故障发生时，可迅速找到故障点并加以排除。
适应性强：具有适应未来的需求，平稳过渡到增强型分布技术的智能型大楼布线系统，并能实现大楼与国际互连网
(Internet)
等信息高速公路连接的需求。
1.4系统介绍
今天不断发展的信息网必须满足众多用户对不同技术与服务的要求，同时还要遵从各种操作系统及标准协议。结构化综合布线系统是兼容众多厂家设备的布线网络，它将先进的双绞线及光缆技术完美地结合起来，而达到信息资源的共享以满足顾客的需求。
本次昆山市中西医结合医院结构化综合布线系统由六个子系统组成
:
工作区子系统；
水平区子系统；
干线区子系统；
管理区子系统；
设备间子系统；
建筑群子系统。

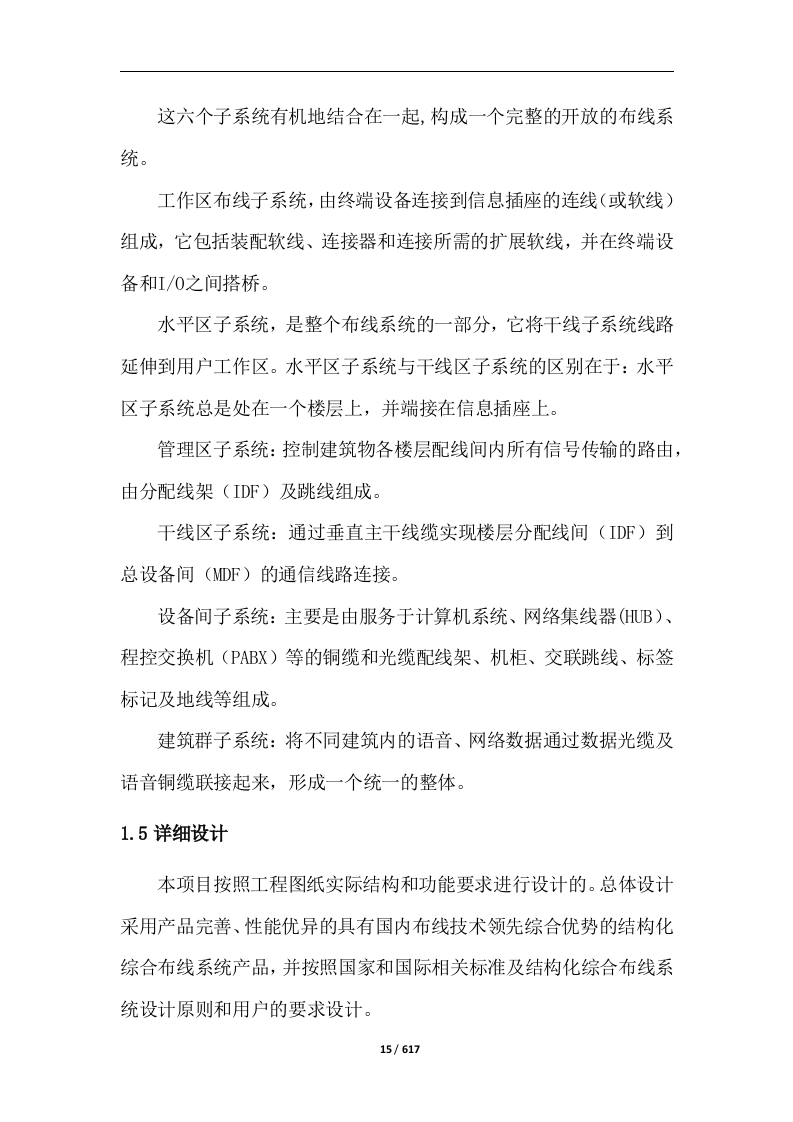

这六个子系统有机地结合在一起
,
构成一个完整的开放的布线系统。
工作区布线子系统，由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和
I/O
之间搭桥。
水平区子系统，是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平区子系统与干线区子系统的区别在于：水平区子系统总是处在一个楼层上，并端接在信息插座上。
管理区子系统：控制建筑物各楼层配线间内所有信号传输的路由，由分配线架（
IDF
）及跳线组成。
干线区子系统：通过垂直主干线缆实现楼层分配线间（IDF）到总设备间（MDF）的通信线路连接。
设备间子系统：主要是由服务于计算机系统、网络集线器
(HUB
）、程控交换机（
P
A
BX
）等的铜缆和光缆配线架、机柜、交联跳线、标签标记及地线等组成。
建筑群子系统：将不同建筑内的语音、网络数据通过数据光缆及语音铜缆联接起来，形成一个统一的整体。
1.5详细设计
本项目按照工程图纸实际结构和功能要求进行设计的。总体设计采用产品完善、性能优异的具有国内布线技术领先综合优势的结构化综合布线系统产品，并按照国家和国际相关标准及结构化综合布线系统设计原则和用户的要求设计。
本系统设计采用星型物理结构，由工作区子系统、配线（水平）子系统、干线（垂直）子系统、管理子系统、设备间子系统、建筑群子系统组成。
中西医结合医院主楼共12层，另有一栋3层后勤保障楼。
设备中心设在主楼3层的信息中心机房。
信息点至楼层配线间网络和语音均采用六类双绞线连接。
楼层配线架与数据中心采用万兆光缆连接，电话采用大对数电缆连接。
整个布线系统结构采用星型拓扑结构。
1.5.1工作区子系统
根据综合布线系统要求，工作区子系统中推荐均选用满足ISO11801及EIA/TIA 568B标准的CAT6铜缆模块及光纤接口，墙面使用86x86型面板，每个墙面信息插座均带有永久性的防尘门。地面使用
模块化铜质信息插座。
工作区子系统是最终用户的办公区域，即信息端口以外的空间。工作区子系统由终端设备连接到信息插座的连线和信息插座所组成。
点位详细设计：
在中西医结合医院各科室、业务用房根据房间面积设置相应的内网数据、外网数据以及语音点。
2.5.2水平子系统
由信息插座到楼层配线架之间的布线等组成，主要包括：信息插座、转接点、水平电缆等设备。水平线缆长度不大于100米。
本次项目网络点、语音点的水平传输线缆均采用低烟无卤6类非屏蔽电缆，能够保障数据、语音的灵活转换。
线路规划：除特殊点位以外每个信息点的线缆走向是：信息面板到走廊顶部水平桥架这段线缆采用预埋KBG管过线，走廊顶部水平桥架连接至楼层配线间，楼层配线间通过主桥架连接至中心机房。
2.5.3管理区子系统
管理子系统是指楼层弱电间的分配线架（
IDF
），由交叉连接的端接硬件及快接式跳线等组成，以实现对信息点的灵活管理。
以配线架为主要设备，配线设备可直接安装于墙面防火板上，或安装于19寸机架或19寸机柜上。本次中西医结合医院每层有1个弱电井，作为本层的综合布线管理间。所有网络、电话设备均安装于弱电机柜内。
管
理
子系
统
管
理
子系
统
2.5.4干线子系统
干线子系统提供了建筑物中主配线架与层分配线架连接的通信联络。
由设备间子系统与管理区子系统的引入口之间的布线组成，它是建筑物主干布线系统。
本次中西医结合医院综合布线主干线缆为万兆多模光缆及3类大对数电缆。
2.5.5
设备间（信息中心机房
）
由建筑物的进线设备、各种主机配线设备及配线保护设备组成，有时将它归入建筑物主干布线系统。包括主配线架、跳线等。
机房中的数据总配线架选用24口机柜安装的光纤配线架，每层的分配线架选用24口机柜安装的光纤配线架；语音总配线架选用110型
机柜安装配线架，且分别安装在2米高的19英寸标准工业用机柜内部。
2.5.6综合布线点表
内网数据
ap
外网数据
电话点
负一层
4
1
1F
172
23
20
99
2F
162
20
17
111
3F
150
20
17
71
4F
81
9
12
20
5F
66
6
6
14
6F
66
6
6
14
7F
66
6
6
14
8F
66
6
6
14
9F
66
6
6
14
10F
66
6
6
14
11F
66
6
6
14
12F
66
6
6
14
内勤楼
8
4
1
4
合计
1105
124
115
418
1.6产品介绍
1.6.1面板
材料：
优质工程塑料（PC料）
，聚碳酸酯（奥特面板）。
冲击测试：IK04。
面板防火级别：UL-94V0。
特点：
普通面板为86*86mm标准尺寸，符合国内使用习惯；
面板表面不可见螺钉孔，美观大方，面板设计线条流畅、棱角清晰；
面板自带防尘薄膜，可有效防止施工时灰尘进入（施工完成后只需撕掉薄膜即可使用），保证性能；
模块式面板设计，可给用户根据信息点数量提供安装灵活性，采用优质工程塑料（PC料），防撞阻燃抗冲击；
采用可调整立柱结构连接，即使底座安装不平整也可通过调节保证面板表面安装平整；
固定架和后座磨砂处理，保护产品不被尖锐物划伤；
模块前端安装，方便安装维护，拆卸时不损伤墙面；
信息面板自带有标签，方便管理。
1.6.2六类非屏蔽模块
材料：优质工程塑料（PC料）及镀金铜丝。
防火级别：UL-94V0。
标准：符合标准TIA/EIA 568A及ISO/IEC11801。
特点：
无电路板（PCB）设计，符合工业环境要求；
模块的外壳采用的是抗冲击、阻燃PC料，抗破坏能力极强；
免打线方式，使用模块自带旋钮工具可快速简单的线缆端接；一个模块可5次端接并保证连接性能；
特别设计的模块保证可靠的端接性能要求，免测量13mm开绞线距离；
直观的线缆颜色标识，易于线缆的安装和检查,可打线后再检查线序；
八根接触金针表面镀金，确保接触良好，性能优良；
八根接触金针为特殊设计，弹力极佳，即使用户高频率接插，也能确保接触良好；可提供2500次接插；
模块为A、B线序通用，便于用户使用；
不管是面板模块还是配线架模块的安装方式都为前端卡接式，易于用户安装和维护。
1.6.3六类水平线缆
铜丝线规：六类：23
AWG
，材料为优质无氧铜；
工作温度范围：-20至60 度；
防火等级（LZSH
）
:IEC332-1,NFC32070 2.1；
绝缘层：PE料；
外皮：材料为优质LSZH；
标准：超五类/六类：
ISO11801,EI
A
/TI
A
-568
；
外皮颜色：六类：Blue RAL5015。
特点：
采用半紧外护套 ，即能有效利用管道空间，又能避免划伤里面线对；
外护套为LSZH或PVC材料制造，符合消防要求；
四对对绞线均采用国外最好的设备生产，性能、质量一流；
四对对绞线的色标采用国际标准色标，清晰、牢固，便于施工和用户管理；
线缆整体经过特殊加强，抗伸拉能力极强；
线缆性能全面优于现行的TIA/EIA-568传输标准；
线缆通过了信息产业部数据通信产品质量监督检验中心检验，UL,ETL和3P 检测认证。
1.6.4模块化配线架
模块化配线架空板具有良好的设计通用性，可兼容
屏蔽与非屏蔽模块，六色旋转双标识系列
。同时为每个1U配线架配置1个1U水平理线器来收纳和管理前端跳线。
配线架特征：
采用冷轧钢板材料，经过静电粉末喷涂处理；
模块化组合，客户可按需安装模块数量，节省成本。可选配防尘胶塞；
采用4口模块组安装形式，灵活组配，可选磨砂盲板；
配线架背面配有理线托盘，用于捆扎、管理线缆，避免线缆与模块端接触，使布线系统整洁美观；
可旋转的6色色标可方便的区分各V-Lan或功能区域；
正面直观的标签区为书写标签，提供方便的管理；
对于各种线缆提供灵活、有效和安全的管理，兼容5类6类屏蔽与非屏蔽模块。
1.6.5网络跳线
类别：原厂正品，六类
规格：多股软跳线，RJ45-RJ45。
芯数：8芯。
长度：1M/2M/3M/5M。
连续性和传输性能都经过第三方认证符合标准。
可享受延长至25 年产品质量和系统应用保证。
主要物理参数:
插拔次数：不少于750 次。
工作温度：14°F 到140°F (-10℃ 到60℃ )。
1.6.6光纤配线架
配线架端口：12-24口；
安装方式：19英寸机柜式安装，可直接安装于墙面。采用抽屉式结构，节约空间，操作方便；
12口宽度为1U，24口宽度为1.5U；
光纤耦合器：ST/SC/LC/FC；
连接衰耗：多模0.1dB；单模0.2dB；
标签：自带明显数据或语音标签；
全钢喷塑壳体，结构牢固，美观大方，使用方便，有效防尘；
配套提供暗装底盒，暗装盒内设有线缆盘绕存储架，保证光纤的最小曲率半径；
采用模块化功能条，可自由组合，适应不同接口的运用；
执行标准：ISO/IEC11801，EN50173。
1.6.7光纤适配器
采用高精度氧化锆和高磨光磷青铜套管，确保良好的物理承接力和插接能；
日本原装陶瓷芯，由高精度研磨机磨制，表面抛光技术，确保极低的插入损耗和反射损耗，插入损耗
< 0.2dB
；
环境温度变化时性能保持稳定，因此连接器的温度特性很好，在-40℃~+80℃，插入损耗变化≤+0.1dB；
提供多种接头，分别有SC、ST、FC、LC、MT-RJ，适用于多模和单模连接器，应用于光纤通信系统。
1.6.8室内铜缆大对数
包装：木轴（
305
米
+2%
）；
性能超过
TIA/EIA568A
三类标准；
独特设计使得安装电缆占用空间更小，安装更灵活更方便；
确保链路满足三类传输性能；
降低线缆敷设成本和与测试成本；
简化结构化敷缆方法，确保长期网络投资的用户利益；
线规：
24AWG
；
三类
25
对
UTP
外径：
12.8+0.3mm,
三类
50
对
UTP
外径：16.
6+0.5mm
，三类
100
对
UTP
外径：
23+1.0mm
2、计算机网络系统
2.1需求分析
根据
昆山中西医结合的
建设需求，需要建设物理完全独立的
3套
网络
。
医院内网，为满足医院日常办公需求，业务需求，及未来的网络扩容，建设一套高带宽全千兆有线+无线网络。
业务外网，为满足互联网业务需要，建设一套高性能的全千兆外网。
智能设备网：建设一套智能化设备网，满足IP监控、IP门禁、IP广播等智能化系统网络传输需求
。
高稳定性的需求：
中西医结合医院信息化
网络组建投入使用以后是一个要求相对稳定的环境，对网络的稳定性要求相当的高
。
如果万一出现网络中断的现象，
很
可能就会对
医院业务
造成损失，有一些数据可能造成丢失。所以为保证网络的稳定、可靠、高效。
用户管理的需求：
可对全网设备进行集中管理，时时检测设备的状态与链路状态的管理需求。
能够实现全网的安全管理，包括：IP、MAC的盗用问题、防止接入用户的非法DHCP Server、Proxy等用户。
对于用户的上网行为能够实现实时的跟踪以及时候的追查。
安全管理的需求：
由于
医院
内部有许多敏感性数据，如何保障网络的安全成为建网时不得不考虑的问题
。
2.2设计原则
1）高性能
为了保障全网的高速转发，全网的组网设计的无瓶颈性，主干网为
万
兆以太网，采用星型的拓扑结构，并可平滑升级到万兆。同时要求核心交换能够提供强大的三层线速交换能力。并具有高性能、高带宽的特点，整网的核心交换要求能够提供无瓶颈的数据交换。
2）安全性
网络系统可以完成对FTP，TELNET，ARP等数据包进行的过滤。系统可对LAN进行MAC地址的过滤。系统可同时满足对多个端口进行过滤，内网通过采用虚拟局域网（VLAN）、访问控制列表等技术按需实现部门之间、应用系统之间的逻辑隔离，从而实现网络内部数据访问的安全性；通过采用防火墙、认证等技术，有效控制外部用户对内网的访问。
3）可靠性
全网采用容错设计，即网络设计充分考虑了系统的冗余，对于核心骨干设备做到设备冗余或者引擎冗余，电源冗余，链路冗余；对于接入层做到上连端口的备份。
4
）适应性
网络系统应满足并兼容所有的以太网协议，包括：100
0
Mbps快速以太网和
10G
bps高速以太网。
5
）延展性
网络系统应可以随着信息系统的用户规模的扩大和网络应用的不断增加而升级，具备很强的扩展功能，保证网络设备的性能随着网络规模的扩大而增加。网络良好的扩展性来自于良好的设计。在网络设计中，采用业务功能模块化和网络拓扑层次化的设计方法，使得网络架构在功能、容量、覆盖能力等各方面具有易扩展能力，以适应快速发展的业务对网络基础架构的要求，为日后的应用扩展奠定坚实的基础。
6
）先进性
所设计的网络信息系统要具有超前性，技术选型应采用当今国际上成熟、先进的技术，同时还要考虑到今后的应用提升、广域连接、网络扩容和向新技术迁移的能力，具有万兆连接能力，从而更好的保护用户的投资利益。
7
）开放性与标准化
本项目的网络信息系统采用开放性体系结构和标准化的协议，所有网络产品支持标准的网络与接口协议，以保证不同厂家产品的互联性和互操作性，同时保障网络的开放性。
2.3网络系统设计
在昆山中西医结合医院的
网络整体架构设计上，为了信息的安全，网络分为
管理内网、业务外网、智能设备网3个
网络
，进行物理隔离划分
。
根据上述总体设计中的思路，主要设计如下：
所有网络都采用两层网络架构，
接入层采用
千兆
到
终端。
管理内网及业务外网采用双
核心
万兆
并且具有平滑扩容的能力。网络关键节点能够冗余热备保障系统连续稳定运行。具有高带宽、高可靠、高性能、高安全的特性
，可靠保障医院HIS、PACS系统的稳定运行。
智能设备网采用千兆接入、千兆上行。核心采用模块化高带宽核心交换机。
一体化设计，实现一体化硬件、一体化管理、一体化供电。
采用网络管理软件管理各网所有网络设备
。
2.4系统分层设计
分层设计方法可为网络带来以下三个优点：
A、层次性网络的可扩展性
可扩展性是在交换网络连接中使用层次性设计的主要优点。层次性网络具有更多的可扩展性是因为它可以让你用模块化方式扩展网
络而不会遇到非层次性网络或平面性网络很快所遇上的问题。
B、层次性网络的可管理性
网络简单化
：
通过把网络元素划分为小单元、层次化，降低了整个网络的复杂性。这种网络单元的划分使故障诊断变得清晰和简单了，同时还可以提供防止广播风暴、路由循环等其他潜在问题的内在保护机制。
设计更灵活
：
层次化设计使得骨干网和服务接入网之间的包交换形式更具灵活性。很多网络都得益于使用混合方式来构造整个网络架构。在大多数情况下，可在骨干网部分使用专线而在区域网或本地网接入部分使用包交换服务。
网络设备管理更容易
；
由于层次化网络结构使网络分层，相对缩小的网络区域使网络设备的邻居或对等通信端量减少，因此时网络设备的配置变得简单化。
C、 网络更安全
通过在骨干网络边缘设备的过滤功能，限制对核心网络数据库的访问。
我们将这一网络的结构设计分为
两
级结构：核心层
、
接入层。
核心层主要作用是提供高速传输和数据的访问。接入层主要完成网络流量的控制机制以使骨干网和用户接入网环境隔离开来。
2.5设备选型分析
2.5.1核心层设备
核心交换部署在信息中心机房，负责医院数据集中和转发，同时也负责与服务器区、网络出口区之间的流量转发。因此核心交换机上还需要配置足够的端口，为各区域网络设备接入核心设备中提供接口。
作为整个网络的中心枢纽，几乎80%的网络传输都由核心交换机完成，因此，核心交换机的性能也就决定着整个网络的性能
。本方案建议每个网络系统在中心机房处部署高端机箱式交换机，核心交换机应当具有多个业务模块插槽，配置双电源、具备双引擎插槽，充分保证核心网络设备级的可靠性。核心交换机作为网络的核心设备，对整个系统的稳定和性能起着至关重要的作用。
建议核心交换机应当具有如下特点：
采用先进的CLOS多级多平面交换架构，
采用控制引擎和处理引擎相分离，具有多个独交换功能板卡插槽，能提供冗余的交换功能板卡，的
可以提供持续的带宽升级能力，支持40GE和100GE以太网标准
，本次要求配置核心交换机配置40G以太网光接口板用与2台超
中西医结合医院智能化系统建设投标方案617页.docx
