第一章
综合说明
1.1
项目简介
XX
中心地处
XX
市
XX
区
XX
镇，位于
XX
中游南岸，规划东至
XX
河、南至
XX
大道、西至
XX
联络线、北至
XX
南道，建设用地
3.08
平方公里，建成后总建筑面积将达到
120
万平方米，是
XXXX
会展中心总面积的
3
倍以上。该
项目未来将以内外贸结合、进出口结合、货物贸易和服务贸易结合为发展模式，立足环渤海、辐射东北亚、面向全世界，力争建成具有持续领先能力的会展综合体，为推动
XX
北方经济中心建设和优化我国会展业战
略发展布局服务。

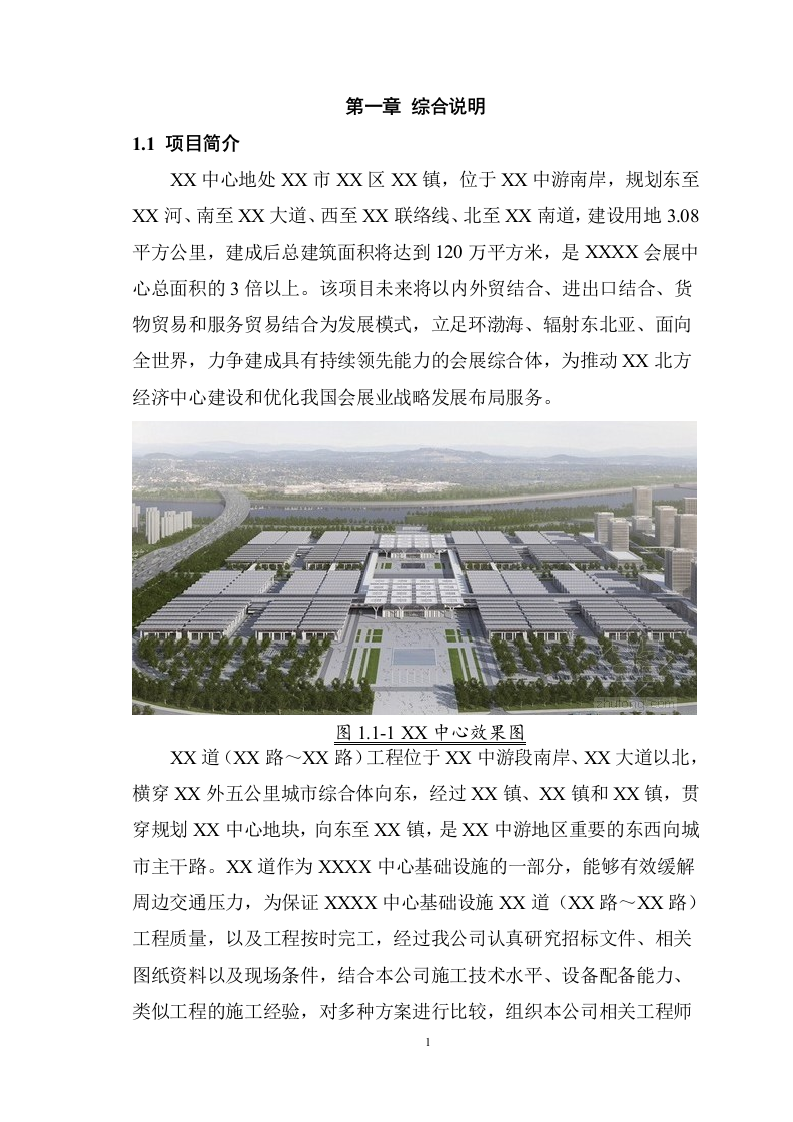

图
1.1-1
XX
中心效果图
XX
道（
XX
路～
XX
路）工程位于
XX
中游段南岸、
XX
大道以北，横穿
XX
外五公里城市综合体向东，经过
XX
镇、
XX
镇和
XX
镇，贯穿规划
XX
中心地块，向东至
XX
镇，是
XX
中游地区重要的东西向城市主干路。
XX
道作为
XXXX
中心基础设施的一部分，能够有效缓解周边交通压力，为保证
XXXX
中心基础设施
XX
道（
XX
路～
XX
路）工程质量，以及工程按时完工，经过我公司认真研究招标文件、相关图纸资料以及现场条件，结合本公司施工技术水平、设备配备能力、类似工程的施工经验，对多种方案进行比较，组织本公
司相关工程师进行论证，制定本方案满足招标文件、设计图纸及施工规范要求，充分展示本公司施工水平，实现方案科学、合理、经济、环保、安全的目标，确保招标提出的有关本工程施工质量、进度、环境、安全等各项要求达到招标人的要求。
1.2
编制依据
1
、
XXXX
中心基础设施
XX
道（
XX
路～
XX
路）工程施工招标文件及招标答疑。
2
、
XXXX
中心基础设施
XX
道（
XX
路～
XX
路）工程施工图（道路、排水、桥梁工程）
3
、现场勘查资料。
4

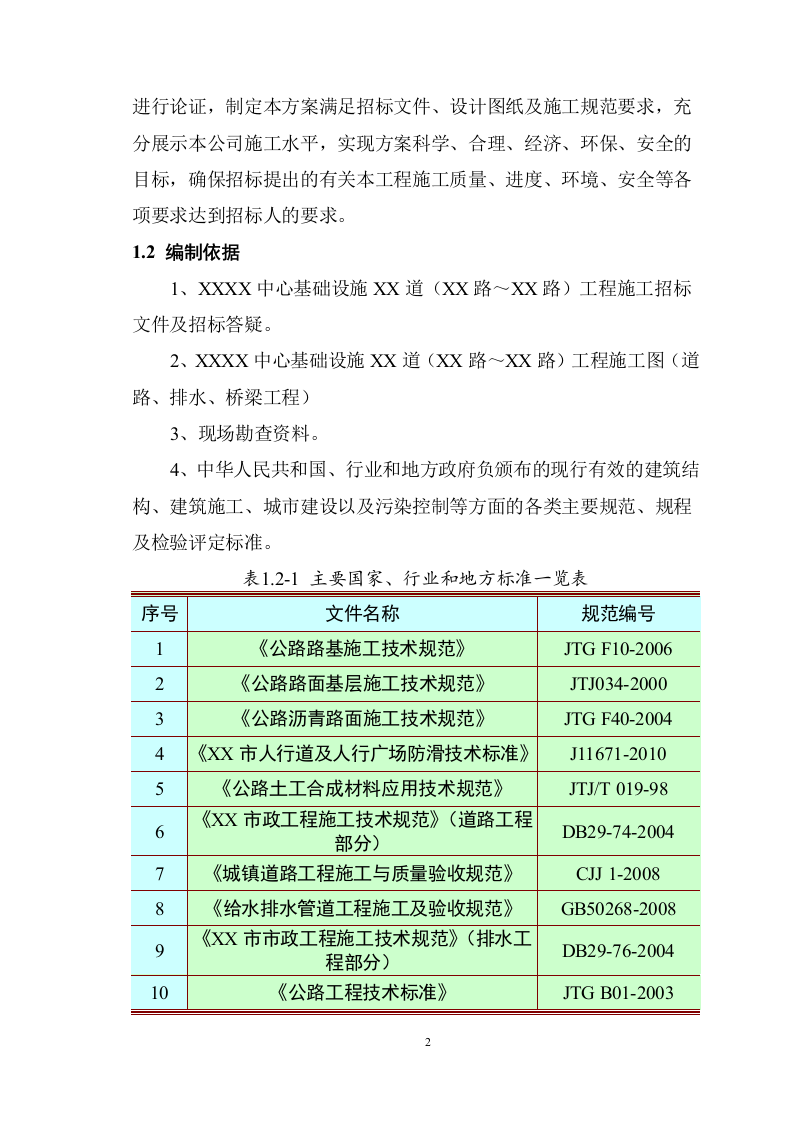

、中华人民共和国、行业和地方政府负颁布的现行有效的建筑结构、建筑施工、城市建设以及污染控制等方面的各类主要规范、规程及检验评定标准。
表
1.2-1
主要国家、行业和地方标准一览表
序号
文件名称
规范编号
1
《公路路基施工技术规范》
JTG F10-2006
2
《公路路面基层施工技术规范》
JTJ034-2000
3
《公路沥青路面施工技术规范》
JTG F40-2004
4
《
XX
市人行道及人行广场防滑技术标准》
J11671-2010
5
《公路土工合成材料应用技术规范》
JTJ/T 019-98
6
《
XX
市政工程施工技术规范》（道路工程部分）
DB29-74-2004
7
《
城镇
道路工程施工与质量验收规范》
CJJ 1-2008
8
《给水排水管道工程施工及验收规范》
GB50268-2008
9
《
XX
市市政工程施工技术规范》（排水工程部分）
DB29-76-2004
10
《公路工程技术标准》
JTG B01-2003
11
《公路桥涵施工技术规范》
JTG/T F50-2011
12
《公路桥梁板式橡胶支座规格系列》
JT/T 663-2006
13
《公路桥梁养护规范》
JTG H11-2004
14
《公路工程混凝土结构防腐蚀技术规范》
JTG/T B07-01-2006
15
《钢筋焊接网混凝土结构技术规程》
JGJ 114-2003
16
《公路工程质量检验评定标准》
JTGF80/1-2004

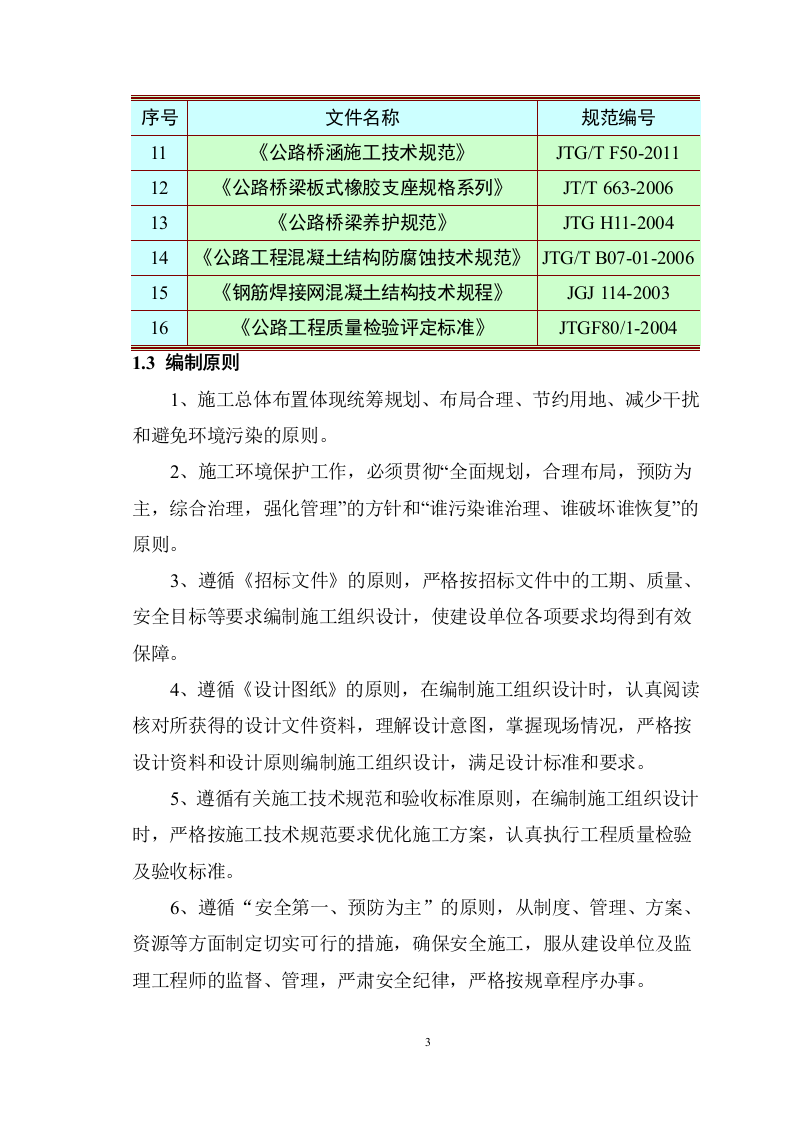

1.3
编制原则
1
、施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和避免环境污染的原则。
2
、施工环境保护工作，必须贯彻
“
全面规划，合理布局，预防为主，综合治理，强化管理
”
的方针和
“
谁污染谁治理、谁破坏谁恢复
”
的原则。
3
、遵循《招标文件》的原则，严格按招标文件中的工期、质量、安全目标等要求编制施工组织设计，使建设单位各项要求均得到有效保障。
4
、遵循《设计图纸》的原则，在编制施工组织设计时，认真阅读核对所获得的设计文件资料，理解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工组织设计，满足设计标准和要求。
5
、遵循有关施工技术规范和验收标准原则，在编制施工组织设计时，严格按施工技术规范要求优化施工方案，认真执行工程质量检验及验收标准。
6
、遵循
“
安全第一、预防为主
”
的原则，从制度、管理、方案、资源等方面制定切实可行的措施，确保安全施工，服从建设单位
及监理工程师的监督、管理，严肃安全纪律，严格按规章程序办事。
7
、遵循
“
科技是第一生产力
”
的原则，广泛应用新技术、新工艺、新设备、新材料
“
四新
”
成果，充分发挥科技在施工生产中的先导、保障作用。
1.4
工程概况
XX
道（
XX
路～
XX
路）工程范围起点为
XX
道～外环线辅道交叉口（桩号
K-1+906.790
），终点至
XX
道～
XX
路交叉口（桩号
K10+381.783
），总里程约
10.5km
。其中，非会展段（外环线～
XX
大道、
XX
路～
XX
路）双向
6
车道，路段长约
6.8km
；会展段（
XX
大道～
XX
路）为主线双向
6
车道
+
辅道双向
4
车道，路段长约
3.7km
。本次招标为
Ⅰ
标段，施工范围
K-1+906.790
～
K5+650
，总里程约
5.74km
。

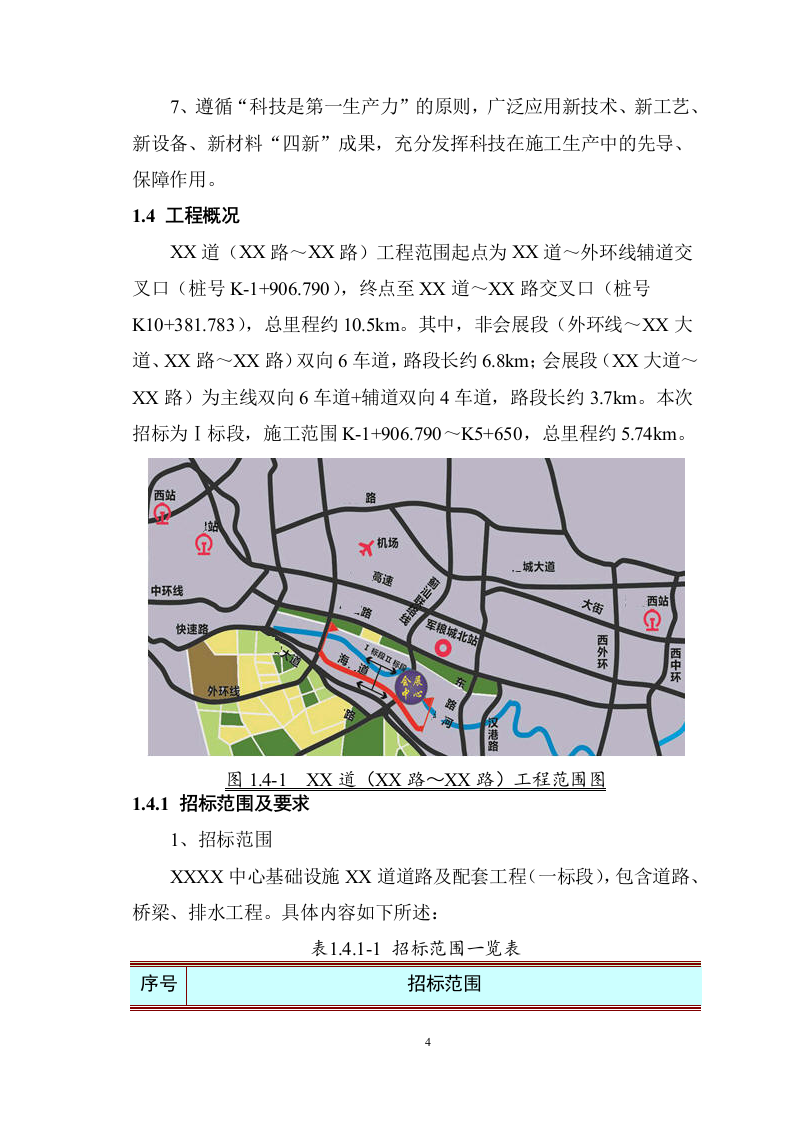

图
1.4-1
XX
道（
XX
路～
XX
路）工程范围图
1.4.1
招标范围及要求
1
、招标范围
XXXX
中心基础设施
XX
道道路及配套工程（一标段），包含道路、桥梁、排水工程。具体内容如下所述：
表
1.4.1-1
招标范围一览表
序号
招标范围
1
道路工程：道路全长约
5.74
公里。（
K-1+906.790
～
K5+650
）道路等级为城市主干路，设计速度
50
公里
/
小时，红线宽度
50
米，道路面积约
287000
平方米。
2
桥梁工程：新建桥梁
2
座，
XX
中桥、
XX
中桥，桥的最大跨径
25m
。
3
排水工程：新建
DN400-DN2400
雨水管道，全长约
15000
米，新建
DN300-DN800
污水管道，全长约
12000
米。
2

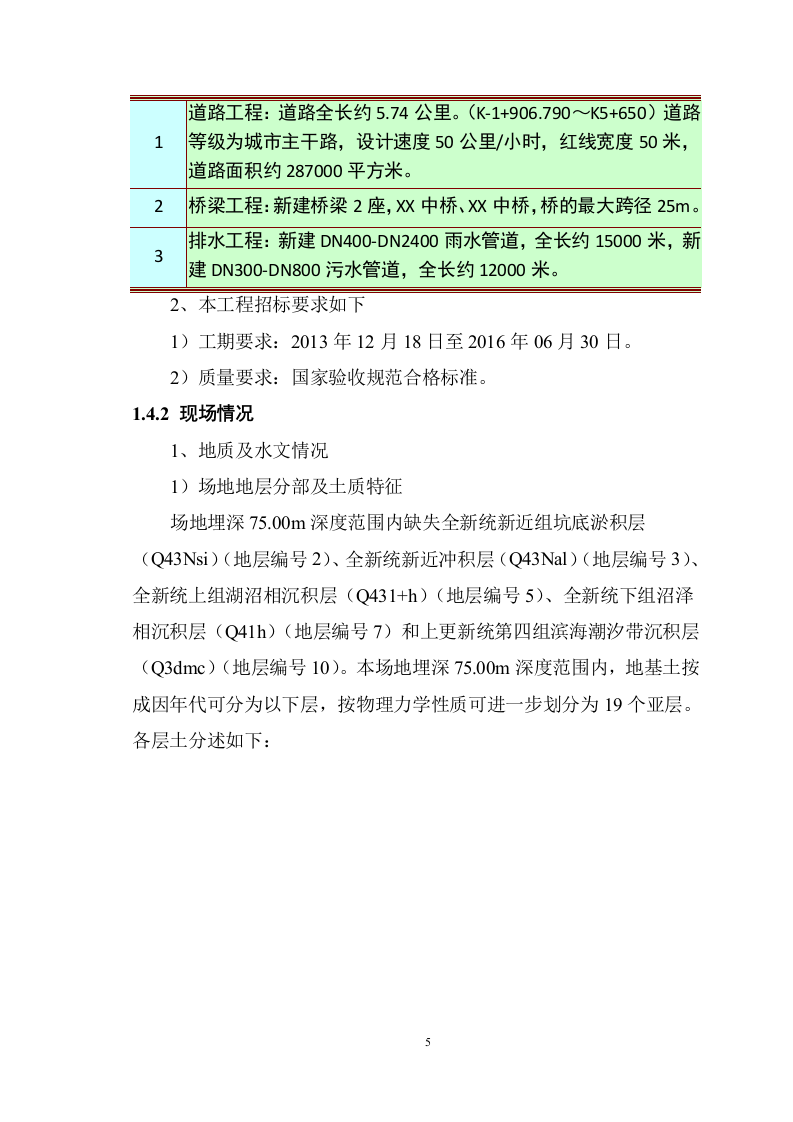

、本工程招标要求如下
1
）工期要求：
2013
年
12
月
18
日至
2016
年
06
月
30
日。
2
）质量要求：国家验收规范合格标准。
1.4.2
现场情况
1
、地质及水文情况
1
）场地地层分部及土质特征
场地埋深
75.00m
深度范围内缺失全新统新近组坑底淤积层（
Q43Nsi
）（地层编号
2
）、全新统新近冲积层（
Q43Nal
）（地层编号
3
）、全新统上组湖沼相沉积层（
Q431+h
）（地层编号
5
）、全新统下组沼泽相沉积层（
Q41h
）（地层编号
7
）和上更新统第四组滨海潮汐带沉积层（
Q3dmc
）（地层编号
10
）。本场地埋深
75.00m
深度范围内，地基土按成因年代可分为以下层，按物理力学性质可进一步划分为
19
个亚层。各层土分述如下：

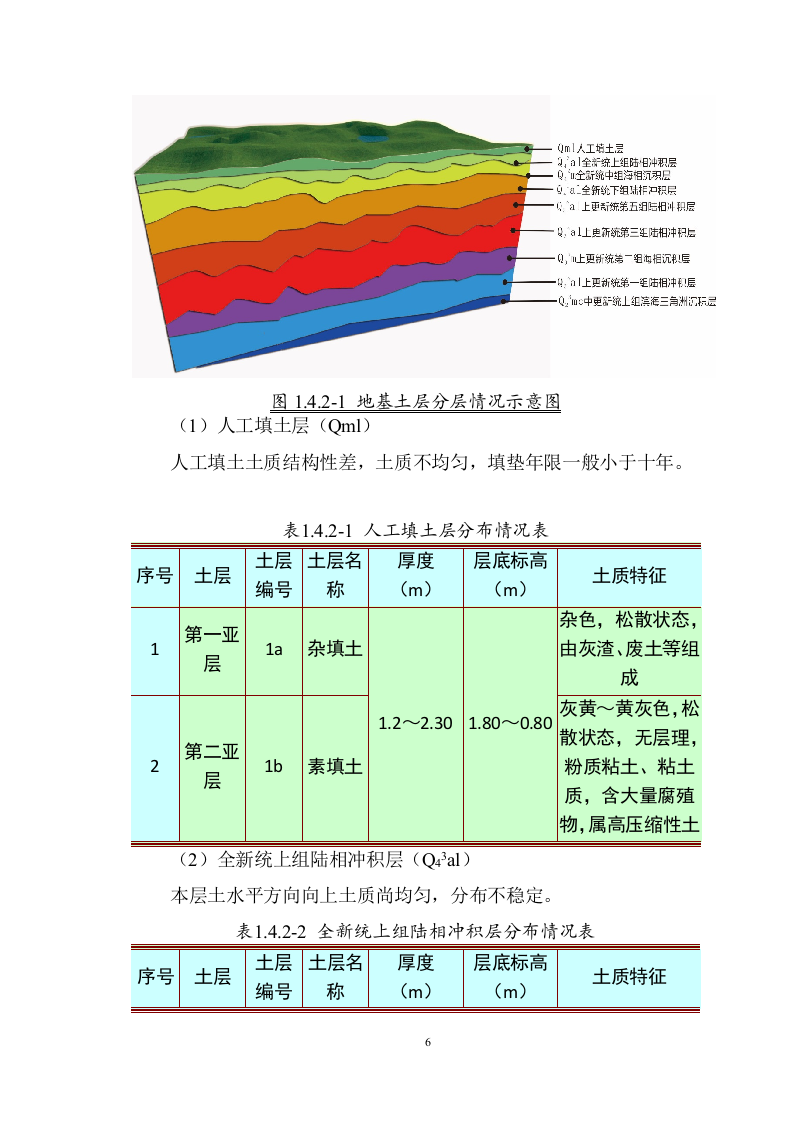

图
1.4.2-1
地基土层分层情况示意图
（
1
）人工填土层（
Qml
）
人工填土土质结构性差，土质不均匀，填垫年限一般小于十年。
表
1.4.2-1
人工填土层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
第一亚层
1a
杂填土
1.2
～
2.30
1.80
～
0.80
杂色，松散状态，由灰渣、废土等组成
2
第二亚层
1b
素填土
灰黄～黄灰色，松散状态，无层理，粉质粘土、粘土质，含大量腐殖物，属高压缩性土
（
2
）全新统上组陆相冲积层（
Q
4
3
al
）
本层土水平方向向上土质尚均匀，分布不稳定。
表
1.4.2-2
全新统上组陆相冲积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
全新统上组陆相冲积层
4
粘土
2.00
～
2.80
1.80
～
0.80
灰褐色，软塑～可塑状态，无层理，含铁质，属中压缩性土。局部夹粉质粘土透镜体。
（
3
）全新统中组海相沉积层（
Q
4
2
m
）
本成因层中第一亚层淤泥质粉质粘土为主（地层编号
6a
）水平方向上土质砂粘有变化，分布尚稳定；第二亚层粉质粘土为主（地层编号
6b
）土质砂粘性有变化，分布不稳定；第三亚层粘土（地层编号
6c
）土质尚均匀，分布尚稳定。

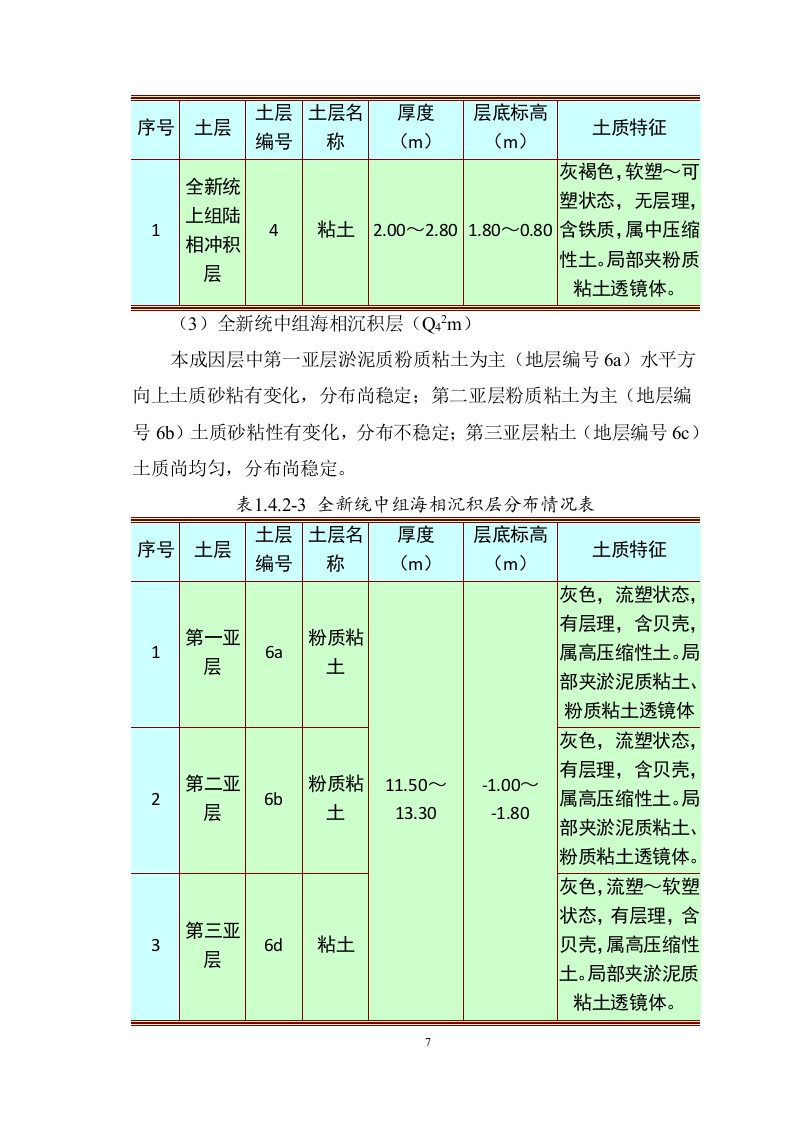

表
1.4.2-3
全新统中组海相沉积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
第一亚层
6a
粉质粘土
11.50
～
13.30
-1.00
～
-1.80
灰色，流塑状态，有层理，含贝壳，属高压缩性土。局部夹淤泥质粘土、粉质粘土透镜体
2
第二亚层
6b
粉质粘土
灰色，流塑状态，有层理，含贝壳，属高压缩性土。局部夹淤泥质粘土、粉质粘土透镜体。
3
第三亚层
6d
粘土
灰色，流塑～软塑状态，有层理，含贝壳，属高压缩性土。局部夹淤泥质粘土透镜体。
（
4
）全新统下组陆相冲积层（
Q
4
1
al
）
本成因层中第一亚层粉质粘土（地层编号
8a
）土质尚均匀，分布不稳定；第二亚层粉土（地层编号
8b
）土质尚均匀，底板有起伏。

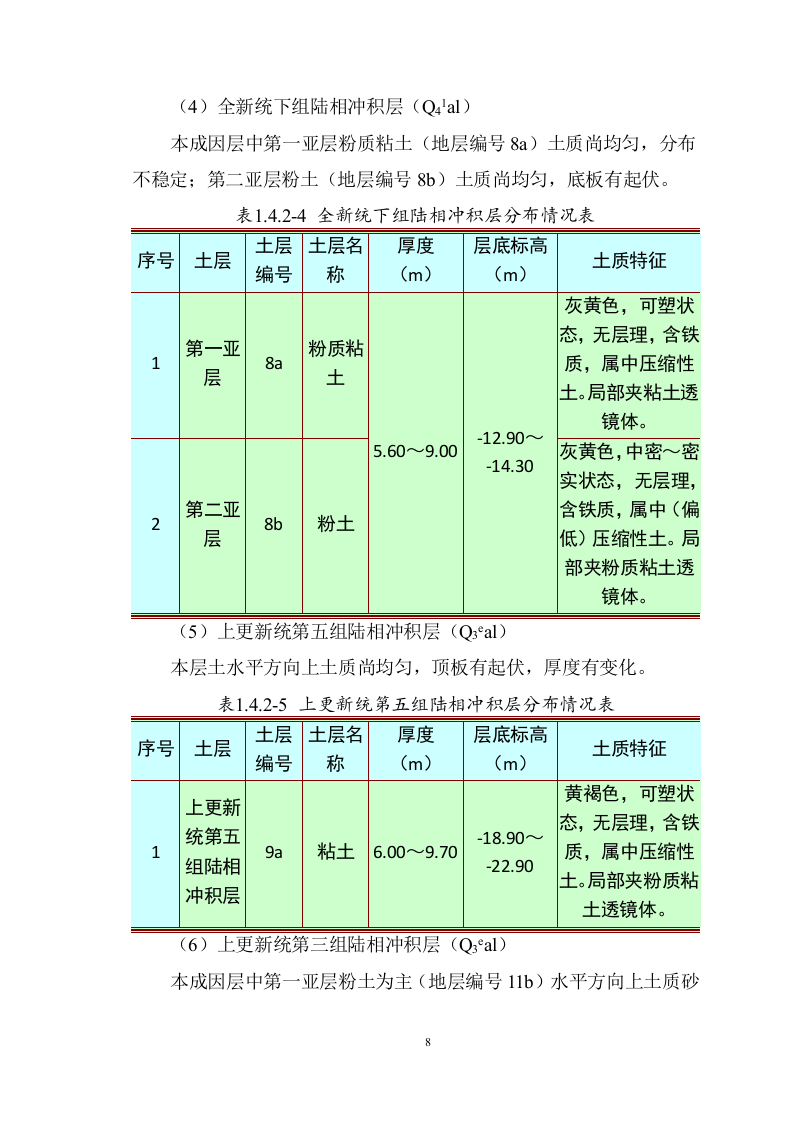

表
1.4.2-4
全新统下组陆相冲积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
第一亚层
8a
粉质粘土
5.60
～
9.00
-12.90
～
-14.30
灰黄色，可塑状态，无层理，含铁质，属中压缩性土。局部夹粘土透镜体。
2
第二亚层
8b
粉土
灰黄色，中密～密实状态，无层理，含铁质，属中（偏低）压缩性土。局部夹粉质粘土透镜体。
（
5
）上更新统第五组陆相冲积层（
Q
3
e
al
）
本层土水平方向上土质尚均匀，顶板有起伏，厚度有变化。
表
1.4.2-5
上更新统第五组陆相冲积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
上更新
统第五组陆相冲积层
9a
粘土
6.00
～
9.70
-18.90
～
-
22.90
黄褐色，可塑状
态，无层理，含铁质，属中压缩性土。局部夹粉质粘土透镜体。
（
6
）上更新统第三组陆相冲积层（
Q
3
e
al
）
本成因层中第一亚层粉土为主（地层编号
11b
）水平方向上土质砂粘有变化，顶底板有起伏，厚度有变化；第二亚层粉土为主（地层编号
11c
）水平方向上土质砂粘有变化，顶底板有起伏，厚度有变化；第三亚层粉砂（地层编号
11d
）土质均匀，顶板有起伏，厚度有变化。

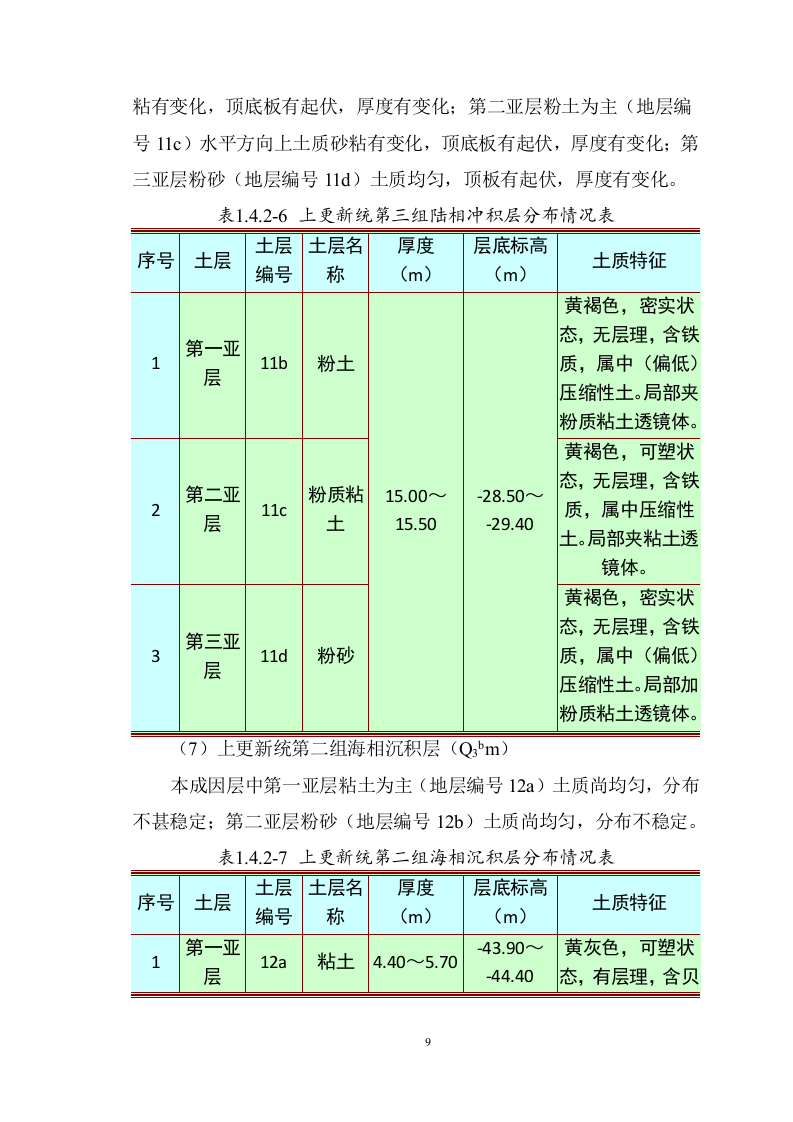

表
1.4.2-6
上更新统第三组陆相冲积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
第一亚层
11b
粉土
15.00
～
15.50
-28.50
～
-29.40
黄褐色，密实状态，无层理，含铁质，属中（偏低）压缩性土。局部夹粉质粘土透镜体。
2
第二亚层
11c
粉质粘土
黄褐色，可塑状态，无层理，含铁质，属中压缩性土。局部夹粘土透镜体。
3
第三亚层
11d
粉砂
黄褐色，密实状态，无层理，含铁质，属中（偏低）压缩性土。局部加粉质粘土
透镜体。
（
7
）上更新统第二组海相沉积层（
Q
3
b
m
）
本成因层中第一亚层粘土为主（地层编号
12a
）土质尚均匀，分布不甚稳定；第二亚层粉砂（地层编号
12b
）土质尚均匀，分布不稳定。
表
1.4.2-7
上更新统第二组海相沉积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
第一亚层
12a
粘土
4.40
～
5.70
-43.90
～
-44.40
黄灰色，可塑状态，有层理，含贝壳，属中压缩性土。局部夹粉质粘土透镜体。
2
第二亚层
12b
粉砂
灰色，密实状态，无层理，含贝壳，属中（偏低）压缩性土。
（
8
）上更新统第一组陆相冲积层（
Q
3
e
al
）
本成因层中第一亚层粉质粘土（地层编号
13a
）土质尚均匀，分布尚稳定；第二亚层粉砂（地层编号
13b
）土质尚均匀，分布较稳定；第三亚层粘土（地层编号
13c
）土质砂粘有所变化，分布较稳定；第四层粉砂（地层编号
13d
）土质尚均匀，分布较稳定。
表
1.4.2-8
上更新统第一组陆相冲积层分布情况表
序号
土层
土层
编号
土层名称
厚度
（
m
）
层底标高
（
m
）
土质特征
1
第一亚层
13a
粉质粘土
25.20
～
25.50
-48.40
～
-49.70
灰黄色，可塑状态，无层理，含铁质，属中压缩
性土。局部夹粘土透镜体。
2
第二亚层
13b
粉砂
灰黄色，密实状态，无层理，含铁质，属中（偏低）压缩性土。
3
第三亚层
13c
粘土
黄褐色，可塑状态，无层理，含铁质、礓石，属中压缩性土。局部夹粉质粘土透镜体。
4
第四亚层
13d
粉砂
黄褐色，密实状态，无层理，含铁质，属地压缩性土。
（
9
）中更新统上组滨海三角洲沉积层（
Q
2
3
mc
）
本次勘察钻至最低标高
-76.80m
，未穿透此层，揭露最大厚度
2.80m
，顶板标高为
-73.90
～
74.00m
，主要由粘土（地层编号
14
）组成，呈灰色，硬塑状态，无层理，属中压缩性土。
2
）场地地震效应
本场地无喷砂冒水现象，结合本次勘察资料综合分析，本场地埋深
20.00m
以上饱和粉土（地层编号
8b
）属非液化土层，该场地属非液化场地。
本场地埋深
20.0m
以上地层等效剪切波速
Vse=130.2
～
134.5m/s
，根据区域覆盖层厚度（＞
80m
），场地为软弱土，场地类别为
Ⅳ
类。
3
）工程地质评价
根据上述分析结合区域地质资料分析，本场地不存在地震时可能
发生的滑坡、崩塌、地陷、地裂、泥石流等，场地内其他影响场地整体稳定性的地质作用不发育。
场地内地基土总体上水平方向上土质尚均匀，部分层位水平方向上土质软硬、砂粘有变化，分布不稳定，地基属中等复杂地基。
综合分析，场地整体稳定，适宜工程建设。
4
）水文地质评价
根据本次勘察地下水观测资料，结合拟建物性质和
XX
市地下水分布特征综合分析，对本工程建设有影响的地下水位场地浅部的第四系孔隙行潜水。
（
1
）地表水腐蚀性评价
本场地环境类别为
Ⅱ
类，对地表水腐蚀性综合评价如下：
对混凝土结构的腐蚀性评价：本场地地表水在无干湿交替作用时，对混凝土结构有若腐蚀性，腐蚀介质为
SO
4
2-
；在干湿交替情况下，对混凝土结构有弱腐蚀性，腐蚀介质为
SO
4
2-
。按地层渗透性场地地下水对混凝土结构有微腐蚀性，腐蚀性介质为
PH
值。综合判定本场地地下水对混凝土结构有弱腐蚀性。
（
2
）对混凝土结构中钢筋的腐蚀性评价：本场地地表水在长期浸水情况下，对钢筋混凝土结构中的钢筋有微腐蚀性，腐蚀介质为
Cl
-
；在干湿交替的情况下，对钢筋混凝土结构中的钢筋有中等腐蚀性，腐蚀介质为
Cl
-
。
（
3
）地下水腐蚀性评价
本场地环境类别为
Ⅱ
类。，对地下水腐蚀性综合评价如下：
对混凝土结构的腐蚀性评价：本场地地下水在无干湿交替作用时，对混凝土结构有弱腐蚀性，腐蚀介质为
SO
4
2-
；在干湿交替的情况下，对混凝土结构有弱腐蚀性，腐蚀介质为
SO
4
2-
。按地层渗透性场地地下水对混凝土结构有微腐蚀性，腐蚀介质为
PH
值。综合判定
本场地地下水对混凝土结构有弱腐蚀性。
A
、根据区域地质资料和本次勘察资料分析，本场地内不良地质作用不发育；本工程场地属稳定场地，适宜于本工程建设。
B
、本次勘察主要揭示了第四系全新统（
Q4
）海相、陆相及海陆交互沉积地层。从上而下地层呈层状分布，按成因可分为
8
层，按力学性质可进一步分成
15
个亚层。主要由杂填土、素填土、粘土、淤泥质土、粉土组成，各层土水平方向上总体分布尚稳定，从上而下土质渐好。
C
、场地表层地下水属第四系孔隙型潜水，初见水位埋深
1.20
～
2.10m
，相当于标高
2.00
～
-0.05m
。静止水位埋深
0.50m
～
3.00m
，相当于标高
2.50
～
0.40m
。
本场地浅层地下水对混凝土结构有弱腐蚀性，本场地地下水在长期浸水情况下，对钢筋混凝土结构中的钢筋有微腐蚀性，对钢结构有中等腐蚀性。
D
、地震基本烈度为
Ⅶ
度，地震动峰为
0.15g
，属设计地震第二组。
（
4
）路基干湿状态
由于
XX
道沿线场地地下水位埋深较浅，基于减少本工程及周边地块开发用土量的考虑，本工程尽量压低设计标高，相应的路基按潮湿状态进行设计。
2
、现场调查情况
图
1.4.2-2
现场情况示意图
经过我部对
XX
道工程现场的几次调查，详细了解了工程范围内的地形、地貌、以及周围的地理环境。
图
1.4.2-
3
现场照片
1
拆
除
中的建筑物
图
1.4.2-
4
现场照片
2XX
图
1.4.2-
5
现场照片
3
农用耕地
图
1.4.2-6
现场照片
4
xx
路
1.5
设计概况
1.5.1
道路工程项目形式
1
、主要技术标准与技术指标
表
1.5.1-1
道路工程
.
主要技术标准与技术指标一览表
序号
设计内容
技术标准与技术指标
1
道路等级及设计速度
城市主干路，
V=50km/h
2
红线宽度
50m
3
路面结构计算标准
BZZ-100
型标准车
4
路面设计使用年限
15
年
5
路面横坡
车行道横坡
2%
；（
XX
桥面采用
1%
）；
人行道横坡：
1.5%
（反向）
6
路段车道宽度
3.5m
、
3.75m
7
交叉口渠化段车道宽度
3.25m
，
3.5m
2
、道路结构形式及横断面布置
1
）道路路面结构形式
（
1
）主线行车道、辅道路面结构形式（总厚度：
71cm
），见图
1.5.1-1
。
图
1.5.1-1
道路结构形式示意图
行车道路面结构层所用材料要求及厚度见表
1.5.1-2
。
表
1.5.1-2
主线行车道、辅道路面结构形式一览表
层位
结构层材料
厚度
(cm)
1
细粒式沥青混凝土（
AC-13C SBS
改性沥青）
4
2
快裂洒布型乳化沥青（
PC-3
）（
0.3
～
0.6L/m2
）
—
3
中粒式沥青混凝土（
AC-20C
抗车辙改性剂）
6
4
快裂洒布型乳化沥青（
PC-3
）（
0.3
～
0.6L/m2
）
—
5
密集配沥青碎石（
ATB-30
）
10
6
稀浆封层（
ES-3
）
1
7
慢裂洒布型乳化沥青（
PC-2
）（
0.7
～
1.5L/m2
）
—
8
水泥稳定碎石（
≥4.0MPa/7d
，骨架密实型，压实度
≥98%
）
18
9
水泥稳定碎石（
≥3.5MPa/7d
，骨架密实型，压实度
≥98%
）
18
10
石灰土（石灰掺量
12%
，
≥0.8MPa/7d
，压实度
≥96%
）
15
（
2
）人行道结构形式（总厚度
39cm
），见图
1.5.1-2
。
图
1.5.1-2
人行道结构形式图
人行道结构层所用材料要求及厚度见表
1.5.1-3
。
表
1.5.1-3
人行道结构形式一览表
层位
结构层材料
厚度
(cm)
1
浅灰色同质砖
6
2
M10
砂浆
3
3
12%
石灰土
15
4
10%
石灰土
15
2
）道路横断面形式
图
1.5.1-3
道路横断面形式图
（
1
）一般路段
XX
桥全线标准横断面分两类，分别
非会展段、会展段，具体布置为：
表
1.5.1-4
一般路段道路横断面形式
序号
人行道（
m
）
辅道（
m
）
侧分带（
m
）
车行道（
m
）
分隔带（
m
）
车行道（
m
）
侧分带（
m
）
辅道（
m
）
人行道（
m
）
总宽度（
m
）
1
非会展段（
XX
路～
XX
大道）
5
16
8
16
5
50
2
会展段（
XX
大道～
XX
路段）
4
7.5
1.5
11.75
0.5
11.75
1.5
7.5
4
50
（
2
）交叉口渠化段
XX
道不同路段与各等级道路相交，分别采用不同的渠化方式。
表
1.5.1-5
交叉口渠化段道路横断面形式
序号
人行道
（
m
）
辅道（
m
）
侧分带（
m
）
车行道（
m
）
中央分隔带（
m
）
车行道
（
m
）
侧分带
（
m
）
辅道
（
m
）
人行道
（
m
）
总宽度（
m
）
1
非会展段（
XX
路～
XX
大道）
5
16
8
16
5
50
2
会展段（
XX
大道～
XX
路段）
4
7.5
1.5
11.75
0.5
11.75
1.5
7.5
4
50
（
3
）路拱横坡
XX
道标准路段路面横坡为
2%
，人行道
1.5%
（反坡）。
XX
桥桥面横坡为双向
1%
，
K0+075
～
K0+110
为超高渐变段。
XX
路改造后，西侧路面横坡
2%
（与现状一致），东侧路面横坡为
1%
。
WK69+631.348
～
WK49+666.348
东侧路面横坡由
2%
渐变至
1%
，
WK69+666.348
～
WK69+716.348
东侧路面横坡为
1%
，
WK69+716.348
～
WK69+751.348
东侧路面由
1%
渐变至
2%
。
3
）路基结构形式
（
1
）一般路基处理
本工程路基按照潮湿状态设计，路面结构以下
80cm
路床范围进行加强处置：
A
、路床顶面以下
0cm
～
40cm
深度范围内填筑两步共
40cm
厚
8%
石灰土。
B
、路床顶面以下
40cm
～
80cm
深度范围内填筑
40cm
厚的级配碎石垫层，以阻断地下水毛细上升通道。
C
、路床底至清表压实标高层间路基以素土或
5%
石灰土填筑。
图
1.5.1-4
一般路基处理形式图
（
2
）沟塘段路基处理
路线穿越大面积沟塘及大型沟渠处应打坝、抽水、清淤、晾晒、整平后铺设一层钢塑双向土工格栅，其上填筑
50cm
山皮石；山皮石以上分层填筑
5%
戗灰土至原地面，再以
5%
石灰土回填至路床底面，其上
80cm
路床范围内填筑
40cm
级配碎石
+40cm8%
石灰土。
图
1.5.1-5
沟塘段路基处理形式图
（
3
）桥头地基处理
本工程共有
2
座中桥，分别是：
XX
桥、
XX
桥。其中，
XX
桥头填土低，采用一般路基填筑，即路床部分采用
40cm
级配碎石
+40cm8%
石灰土；其余三座桥头填土高，地基采用高压旋喷桩进行深层复合地基予以处理。
桥头范围对应路段原地面清表
30cm
、打桩、回填桩顶碎石后，采用
5%
石灰土填筑至路床底面标高位置处，其上
80cm
路床范围内填筑
8%
石灰土。
为保证靠近桥台部位路基压实度，对台背以外一定范围进行特殊处理，设置
8%
石灰土过渡段：高压旋喷桩顶界面，自桥台以外水平距离
6.0m
起，对桥头一般路基填筑区以
1:2
放坡开蹬，蹬宽
1.0m
，蹬高
0.5m
，该范围内填筑
8%
石灰土。
图
1.5.1-6
桥头路基处理形式图
4
）管涵结构形式
本工程有
6
座管涵，包括
1
座单孔钢筋混凝土圆管涵和
5
座倒虹管涵。
图
1.5.1-7
管涵道断面形式图
管涵施工时，应对现状沟渠底，按实际清淤，若清淤后地基仍瘫软且含水量较大，可在碎石垫层下采用换填
80cm
山皮石方式处理。
倒虹管涵施工时，须与排水专业图纸相结合，合理安排施工顺序，应施工完毕回填碎石后，方可施工雨污水管道。
管涵管基采用
C20
混凝土，管基混凝土下的碎石垫层采用为筛分碎石，碎石最大粒径不大于
50mm
。钢筋混凝土管材应采用工厂预制，符合国标排水
Ⅱ
级标准的成品管材，管壁厚度
10cm
（管径
Φ1.0m
）。
护砌所采用片石强度等级不低于
MU30
，厚度不小于
15cm
。水泥砂浆均采用
M10
水泥砂浆砌筑。
5
）路基防护
本工程在
K0+337.042
～
K0+448.973
段和
K2+866.513
～
K2+908.336
段路基采用浆砌片石护坡，如图
1.5.1-8
所示。
图
1.5.1-8
浆砌片石护坡形式图
1.5.2
排水工程项目形式
1
、主要技术标准与技术指标
1
）本工程排水体制采用雨、污水分流制；
2
）设计暴雨重现期为
1
年；
3
）雨水管道管径为
DN DN400-D
市政道路施工组织设计技术标907页.docx
