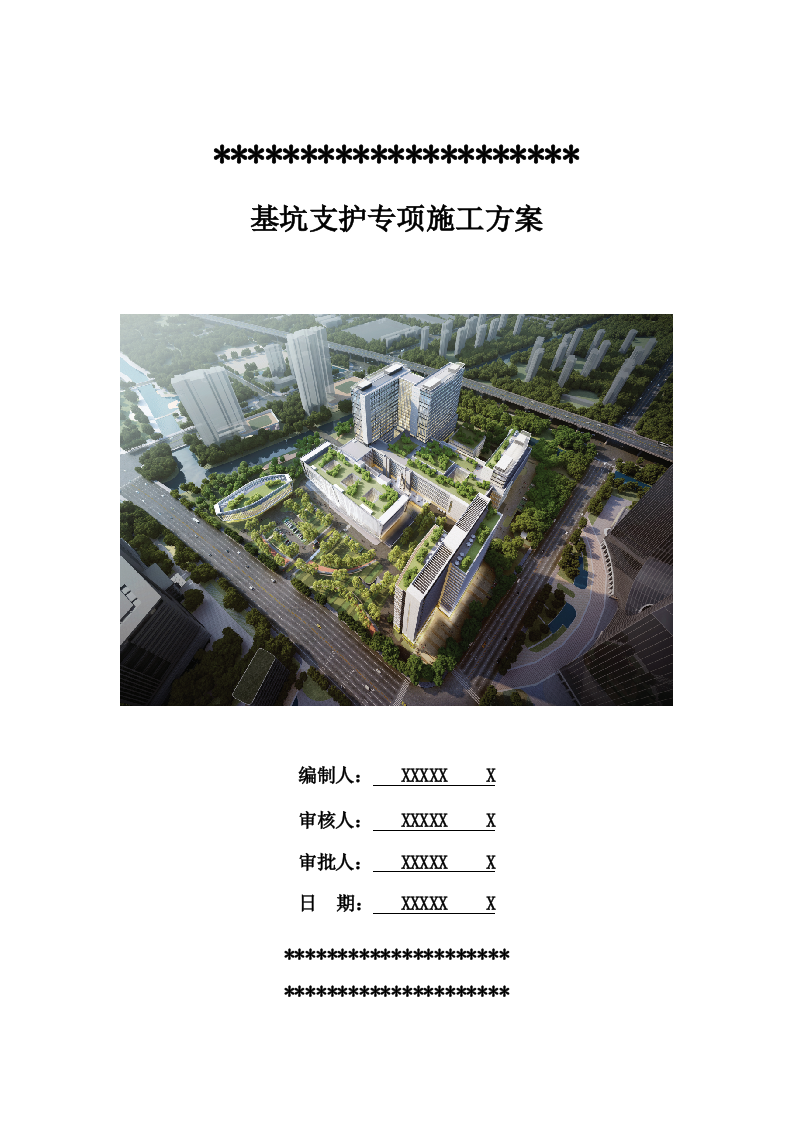

基坑支护
专项施工
方案
编制人：
XXXXX X
审核人：
XXXXX X
审批人：
XXXXX X
日 期：
XXXXX X
*********************
*********************

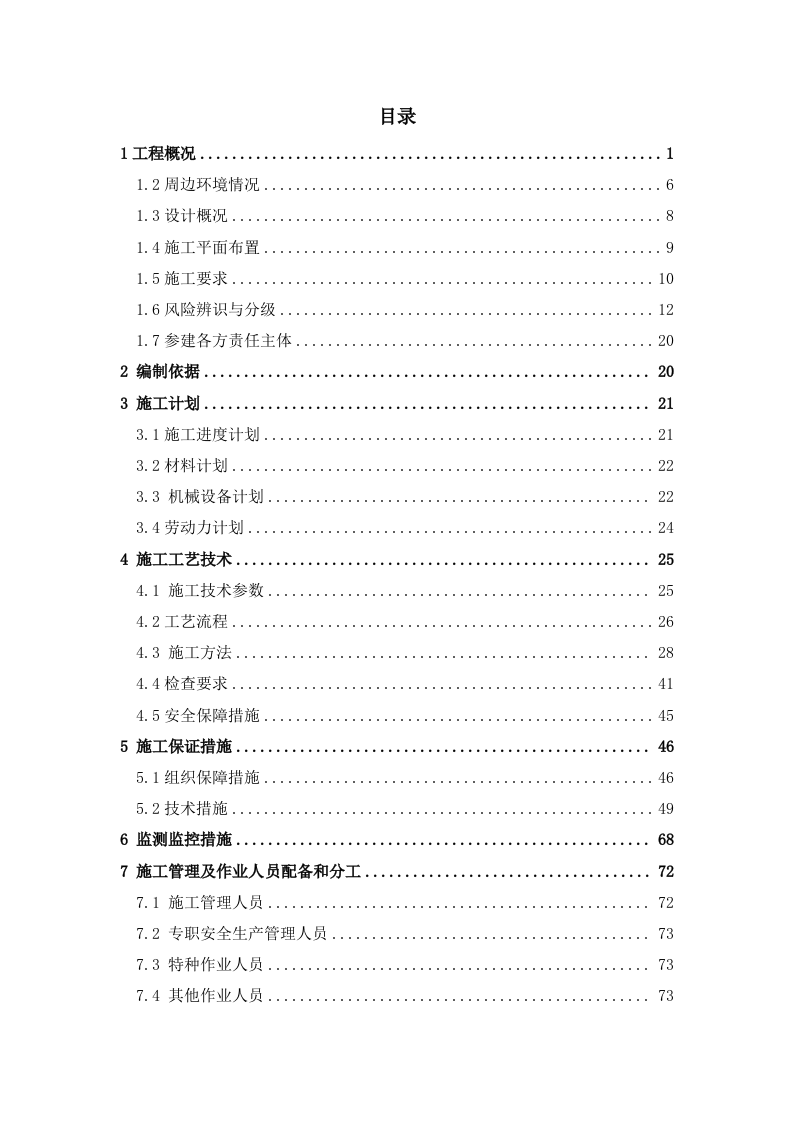

目录
1
工程概况
1
1.2周边环境情况
6
1.3设计概况
8
1.4施工平面布置
9
1.5施工要求
10

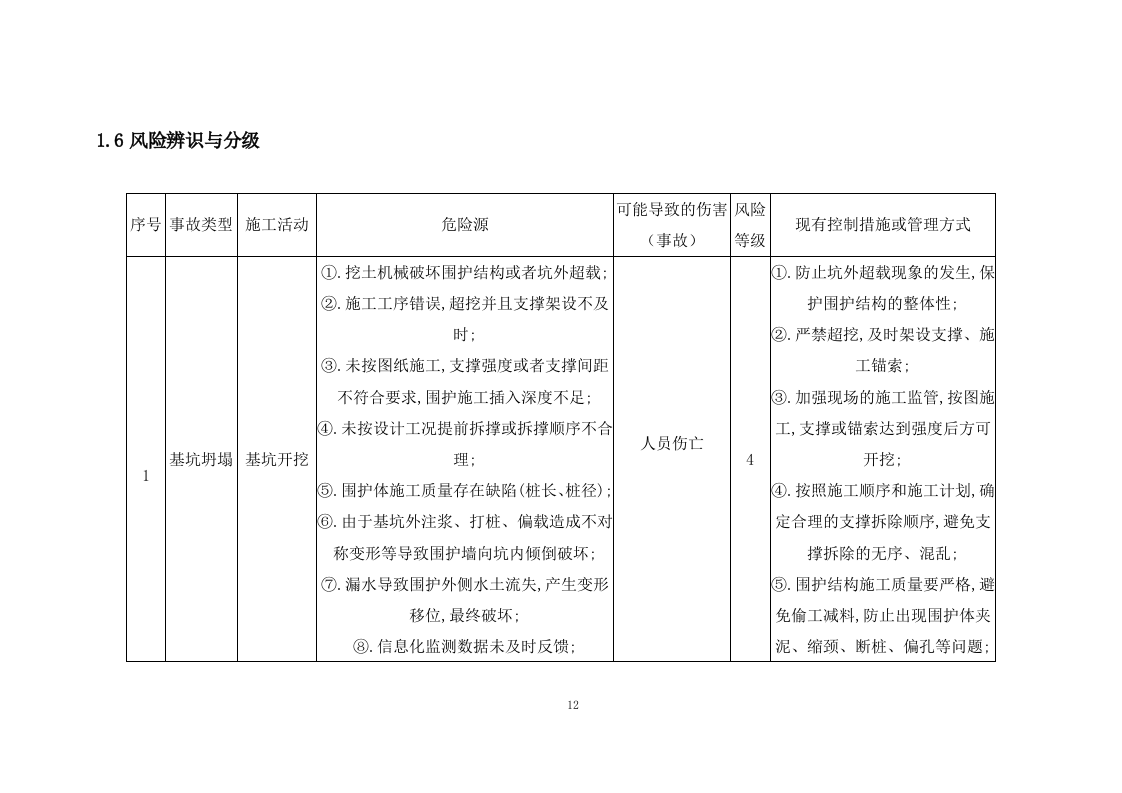

1.6风险辨识与分级
12
1.7参建各方责任主体
20
2 编制依据
20
3 施工计划
21
3.1施工进度计划
21
3.2材料计划
22
3.3 机械设备计划
22
3.4劳动力计划
24
4 施工工艺技术
25
4.1 施工技术参数
25
4.2工艺流程
26
4.3 施工方法
28
4.4检查要求
41
4
.5安全保障措施
45
5
施工保证措施
46
5
.1组织保障措施
46
5
.2技术措施
49
6
监测监控措施
68
7 施工管理及作业人员配备和分工
72
7
.1 施工管理人员
72
7
.2 专职安全生产管理人员
73
7
.3 特种作业人员
73
7
.4 其他作业人员
73
8 验收要求
74
8.1验收标准
74
8
.2 验收程序
74
8
.3 验收内容
75
9 应急处置措施
79
9.1 应急组织保障
79
9.2 应急处置程序
80
9.3 应急处置措施
81
9.4
应急资源配备
87
9
.
5
应急救援路线
88

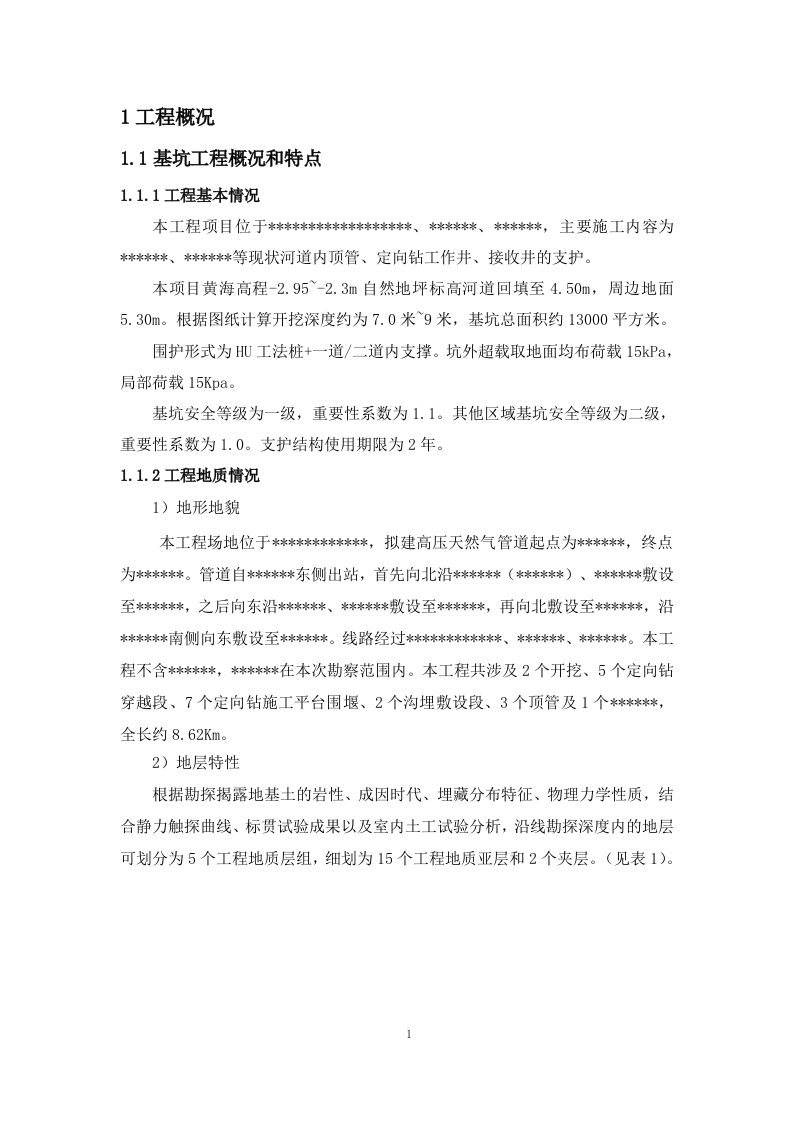

1工程概况
1.1基坑工程概况和特点
1.1.1工程基本情况
本工程项目
位于
******************
、
******
、
******
，
主要施工内容为
******
、
******
等现状河道内顶管、定向钻工作井、接收井的支护
。
本项目黄海高程-2.95~-2.3m自然地坪标高河道回填至4.50m，周边地面5.30m。根据图纸计算开挖深度约为7.0米~9米，基坑总面积约13000平方米。
围护形式为HU工法桩+一道/二道内支撑。坑外超载取地面均布荷载15kPa，局部荷载15Kpa。
基坑安全等级为一级，重要性系数为1.1。其他区域基坑安全等级为二级，重要性系数为1.0。支护结构使用期限为2年。
1.1.2工程地质情况
1）地形地貌
本
工程
场地位于
******
******
，
拟建
高压天然气管
道起点为
******
，终点为
******
。管道自
******
东侧出站，首先向北沿
******
（
******
）、
******
敷设至
******
，之后向东沿
******
、
******
敷设至
******
，再向北敷设至
******
，沿
******
南侧向东敷设至
******
。线路经过
************
、
******
、
******
。
本工程
不含
******
，
******
在本次勘察范围内
。本工程共
涉及
2个开挖
、
5
个定向钻穿越段
、
7个定向钻施工平台围堰
、
2
个沟埋敷设段
、
3
个顶管
及1
个
******
，全长约
8.62Km
。
2）
地层特性
根据勘探揭露地基土的岩性、成因时代、埋藏分布特征、物理力学性质，
结合静力触探曲线、标贯试验成果以及室内土工试验分析，
沿线
勘探深度内的地层可划分为
5
个工程地质层组，细划为
15
个工程地质
亚
层
和
2
个夹层
。
（见表1）。

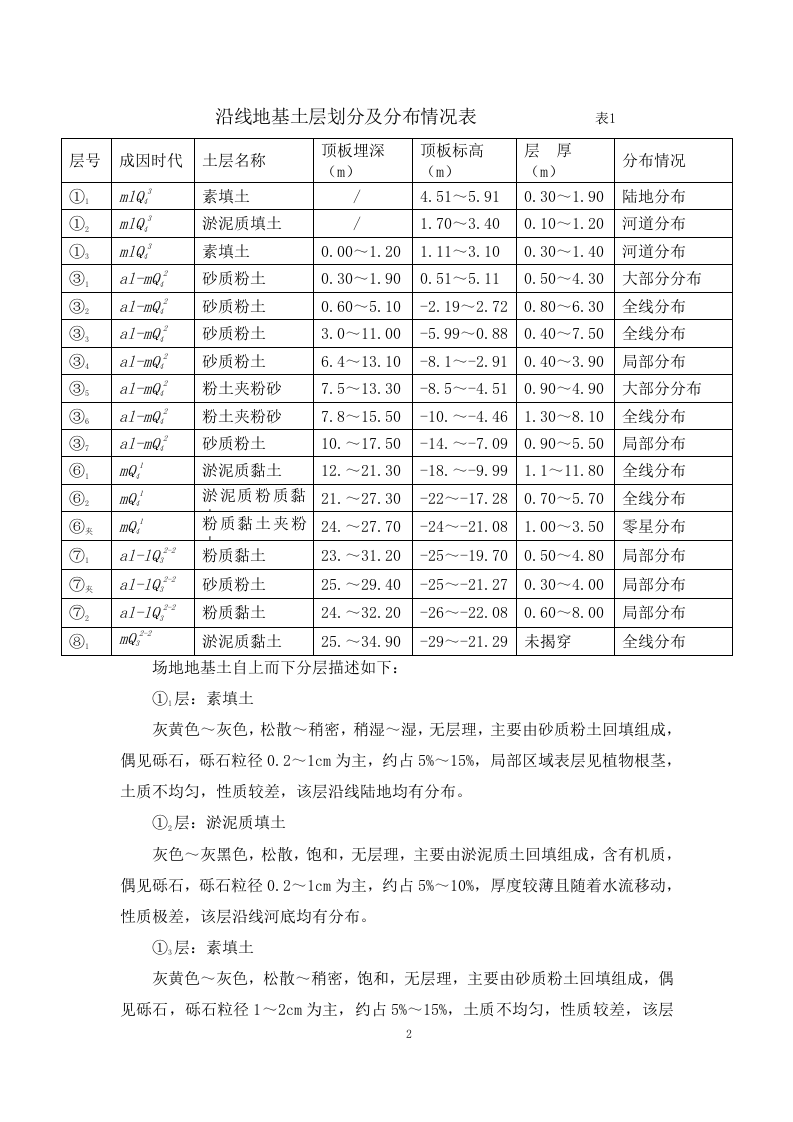

沿线地基土层划分及分布情况表
表1
层号
成因时代
土层名称
顶板埋深
（m）
顶板标高
（m）
层 厚
（m）
分布情况
①
1
mlQ
4
3
素填土
/
4.51
～
5.91
0.30
～
1.90
陆地
分布
①
2
mlQ
4
3
淤泥质填土
/
1.70
～
3.40
0.10
～
1.20
河道分布
①
3
mlQ
4
3
素填土
0.00
～
1.20
1.11
～
3.10
0.30
～
1.40
河道分布
③
1
al-mQ
4
2
砂质粉土
0.30
～
1.90
0.51
～
5.11
0.50
～
4.30
大部分分布
③
2
al-mQ
4
2
砂质粉土
0.60
～
5.10
-2.19
～
2.72
0.80
～
6.30
全线分布
③
3
al-mQ
4
2
砂质粉土
3.0
～
11.00
-5.99
～
0.88
0.40
～
7.50
全线分布
③
4
al-mQ
4
2
砂质粉土
6.4
～
13.10
-8.1
～
-2.91
0.40
～
3.90
局部
分布
③
5
al-mQ
4
2
粉土夹粉砂
7.5
～
13.30
-8.5
～
-4.51
0.90
～
4.90
大部分分布
③
6
al-mQ
4
2
粉土夹粉砂
7.8
～
15.50
-10.
～
-4.46
1.30
～
8.10
全线分布
③
7
al-mQ
4
2
砂质粉土
10.
～
17.50
-14.
～
-7.09
0.90
～
5.50
局部
分布
⑥
1
mQ
4
1
淤泥质黏土
12.
～
21.30
-18.
～
-9.99
1.1
～
11.80
全线分布
⑥
2
mQ
4
1
淤泥质
粉质
黏土
21.
～
27.30
-22
～
-17.28
0.70
～
5.70
全线分布
⑥
夹
mQ
4
1
粉质
黏土
夹粉土
24.
～
27.70
-24
～
-21.08
1.00
～
3.50
零星分布
⑦
1
al-l
Q
3
2-2
粉质
黏土
23.
～
31.20
-25
～
-19.70
0.50
～
4.80
局部
分布
⑦
夹
al-l
Q
3
2-2
砂质粉土
25.
～
29.40
-25
～
-21.27
0.30
～
4.00
局部
分布
⑦
2
al-l
Q
3
2-2
粉质
黏土
24.
～
32.20
-26
～
-22.08
0.60
～
8.00
局部
分布
⑧
1
m
Q
3
2-2
淤泥质黏土
25.
～
34.90
-29
～
-21.29
未揭穿
全线分布
场地地
基土自上而下分层描述如下：
①
1
层：素填土
灰黄色
～
灰色
，松散
～
稍密
，稍湿
～
湿，
无层理，
主要由
砂质
粉土
回填
组成，
偶见砾石，
砾石粒径0.2～1cm为主，约占5%～15%，局部区域表层见植物根茎，土质不均匀，性质较差，该层沿线陆地均有分布。
①
2
层：淤泥质填土
灰色
～灰黑色
，松散，
饱和
，
无层理，
主要由
淤泥质土
回填
组成，
含有机质，
偶见砾石，砾石粒径
0.2～1cm为主，约占5%～10%，厚度较薄且随着水流移动，性质极差，
该层沿线
河底
均有分布
。
①
3
层：素填土
灰黄色
～
灰色
，松散
～
稍密
，
饱和
，
无层理，
主要由
砂质
粉土
回填
组成，
偶见砾石，砾石粒径
1～2cm为主，约占5%～15%，土质不均匀，性质较差，
该层
河床
均有分布
。

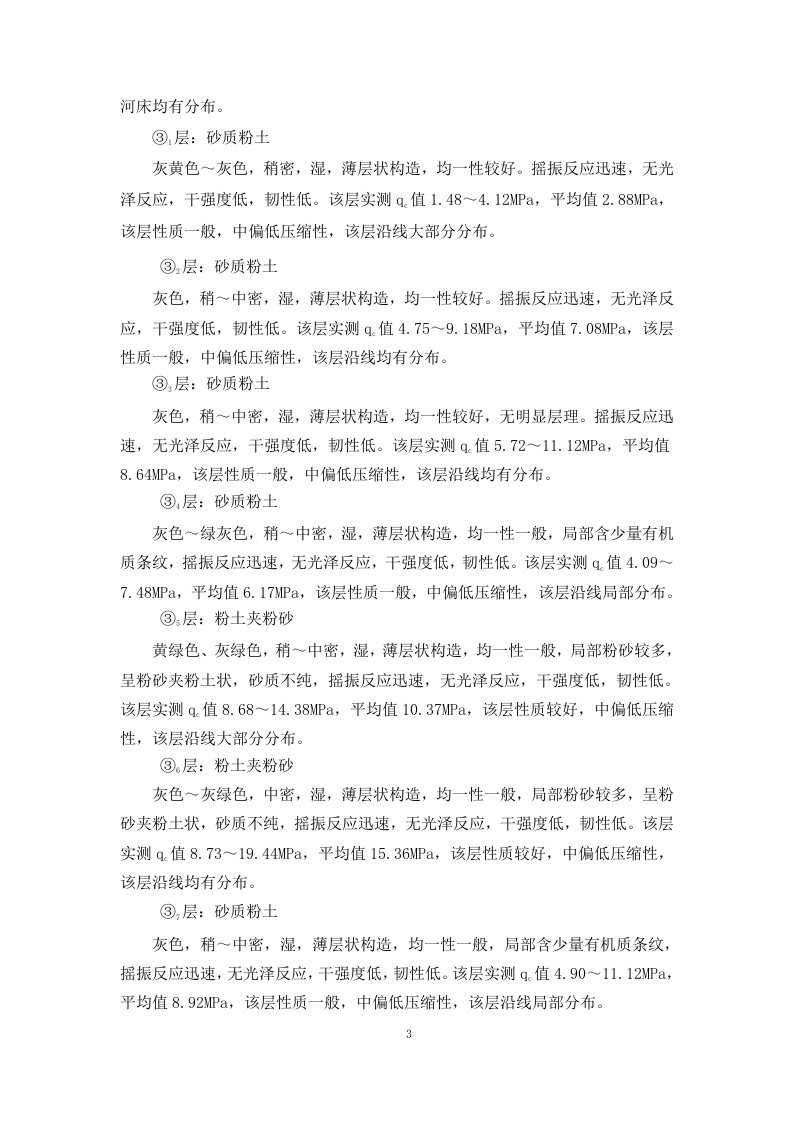

③
1
层：砂质粉土
灰黄色
～
灰
色，稍密，
湿
，薄层状构造
，均一性较好。
摇振反应迅速
，无光泽反应
，干强度低，韧性低。
该层实测q
c
值1.48～4.12MPa，平均值2.88MPa，该层性质一般，中偏低压缩性，该层
沿线
大部分分布
。
③
2
层：砂质粉土
灰色，稍
～中
密，湿，薄层状构造，
均一性较好。
摇振反应迅速
，无光泽反应
，干强度低，韧性低。该层实测q
c
值4.75～9.18MPa，平均值7.08MPa，该层性质一般，中偏低压缩性，该层
沿线均有
分布。
③
3
层
：
砂质粉土
灰色，稍
～中
密，湿，薄层状构造，
均一性较好
，
无明显层理
。
摇振反应迅速
，无光泽反应
，干强度低，韧性低。该层实测q
c
值5.72～11.12MPa，平均值8.64MPa，该层性质一般，中偏低压缩性，该层
沿线均有
分布。
③
4
层：
砂质粉土
灰色
～绿灰色
，稍
～中
密，湿，薄层状构造，
均一性一般
，局部含少量有机质条纹
，
摇振反应迅速
，无光泽反应
，干强度低，韧性低。该层实测q
c
值4.09～7.48MPa，平均值6.17MPa，该层性质一般，中偏低压缩性，该层
沿线局部
分布
。
③
5
层：
粉土夹粉砂
黄绿色、灰绿色
，
稍～
中密，湿，薄层状构造，
均一性一般，局部
粉砂较多
，呈粉砂夹粉土状，
砂质不纯
，
摇振反应迅速
，无光泽反应
，干强度低，韧性低。
该层实测q
c
值8.68～14.38MPa，平均值10.37MPa，
该层性质较好，中偏低压缩性，
该层
沿线
大部分分布
。
③
6
层：
粉土夹粉砂
灰色
～灰绿色
，中密，湿，薄层状构造，
均一性一般，局部
粉砂较多
，呈粉砂夹粉土状，
砂质不纯
，
摇振反应迅速
，无光泽反应
，干强度低，韧性低。
该层实测q
c
值8.73～19.44MPa，平均值15.36MPa，
该层性质较好，中偏低压缩性，
该层
沿线均有
分布
。
③
7
层：
砂质粉土
灰色，稍
～中
密，湿，薄层状构造，
均一性一般
，局部含少量有机质条纹
，
摇振反应迅速
，无光泽反应
，干强度低，韧性低。该层实测q
c
值4.90～11.12MPa，平均值8.92MPa，该层性质一般，中偏低压缩性，该层
沿线局部
分布
。

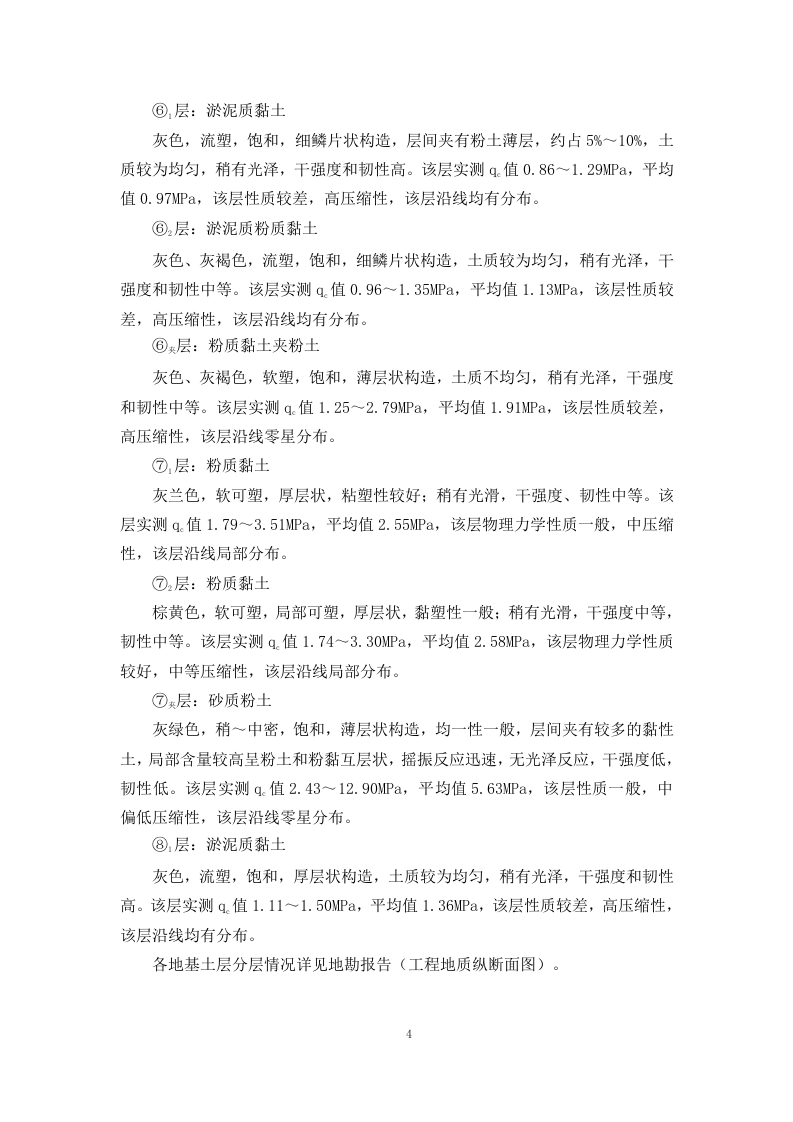

⑥
1
层：
淤泥质黏土
灰色，流塑，饱和，细鳞片状构造，层间夹有粉土薄层
，约占5%～10%
，土质较为均匀，
稍有光泽，干强度和韧性
高。
该层实测q
c
值0.86～1.29MPa，平均值0.97MPa，
该层性质较差，高压缩性，
该层
沿线均有
分布
。
⑥
2
层：淤泥质粉质黏土
灰色、灰褐色，流塑，饱和，细鳞片状构造，土质较为均匀，
稍有光泽，
干强度和韧性中等。该层实测q
c
值0.96～1.35MPa，平均值1.13MPa，该层性质较差，高压缩性，该层
沿线均有
分布。
⑥
夹
层：粉质黏土夹粉土
灰色、灰褐色，
软
塑，饱和，
薄层
状构造，土质
不均匀
，
稍有光泽，
干强度和韧性中等。该层实测q
c
值1.25～2.79MPa，平均值1.91MPa，该层性质较差，高压缩性，该层
沿线
零星分布
。
⑦
1
层：粉质黏土
灰兰色，软可塑，厚层状，粘塑性较好；稍有光滑，干强度、韧性中等。该层实测q
c
值1.79～3.51MPa，平均值2.55MPa，该层物理力学性质一般，中压缩性，该层
沿线局部
分布
。
⑦
2
层：粉质黏土
棕黄色，软可塑，局部可塑，厚层状，黏塑性一般；稍有光滑，干强度中等，韧性中等。该层实测q
c
值1.74～3.30MPa，平均值2.58MPa，该层物理力学性质较好，中等压缩性，该层
沿线
局部分布。
⑦
夹
层：砂质粉土
灰绿
色
，稍
～中
密，
饱和
，薄层状构造，
均一性一般
，
层间夹有较多的黏性土，局部含量较高呈粉土和粉黏互层状
，
摇振反应迅速
，无光泽反应
，干强度低，韧性低。该层实测q
c
值2.43～12.90MPa，平均值5.63MPa，该层性质一般，中偏低压缩性，该层
沿线
零星分布
。
⑧
1
层：淤泥质黏土
灰色，
流
塑，饱和，
厚层
状构造，土质较为均匀，
稍有光泽，干强度和韧性高。
该层实测q
c
值1.11～1.50MPa，平均值1.36MPa，
该层性质较差，高压缩性，
该层
沿线均有
分布
。
各地基土层分层情况详见地勘报告（工程地质纵断面图）。

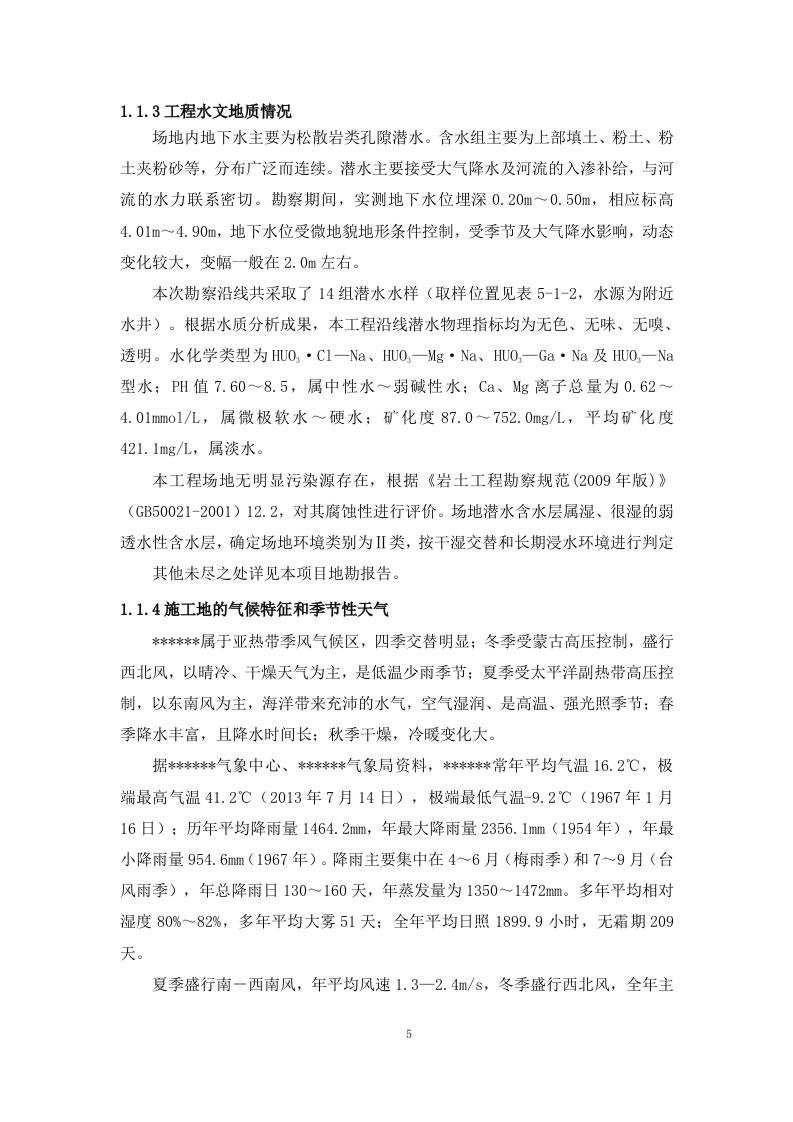

1.1.3工程水文地质情况
场地内地下水主要为松散岩类孔隙潜水。含水组主要为上部填土、粉土、粉土
夹
粉砂等，分布广泛而连续。潜水主要接受大气降水
及
河流的入渗补给，与河流的水力联系密切。勘察期间，
实
测地下水位埋深
0.20
m～
0.50
m，相应标高
4.01
m～
4.90
m，地下水位受微地貌地形条件控制，受季节及大气降水影响，动态变化较大，变幅一般在2.0m左右。
本次勘察沿线
共
采取了
14
组潜水水样（取样位置见表5-1-2，水源为
附近水
井）。根据水质分析成果，本
工程沿线
潜水物理指标
均
为无色、无味、无嗅、透明。水化学类型为
HU
O
3
·
Cl—Na
、
HU
O
3
—
Mg·
Na
、
HU
O
3
—
Ga·
Na
及
HU
O
3
—Na型水；PH值7.
60
～
8
.5，属中性水
～
弱碱性水
；Ca、Mg离子总量为
0.62
～
4.01
mmol/L，
属微
极软
水
～
硬水；
矿化度
87.0～752.0
mg/L，平均矿化度
421.1
mg/L，属
淡
水。
本
工程
场地无明显污染源存在，根据《岩土工程勘察规范(2009年版)》（GB50021-2001）12.2，对其腐蚀性进行评价。场地潜水含水层属湿、很湿的弱透水性含水层，确定场地环境类别为Ⅱ类，按干湿交替和长期浸水环境进行判定
其他未尽之处详见本项目地勘报告。

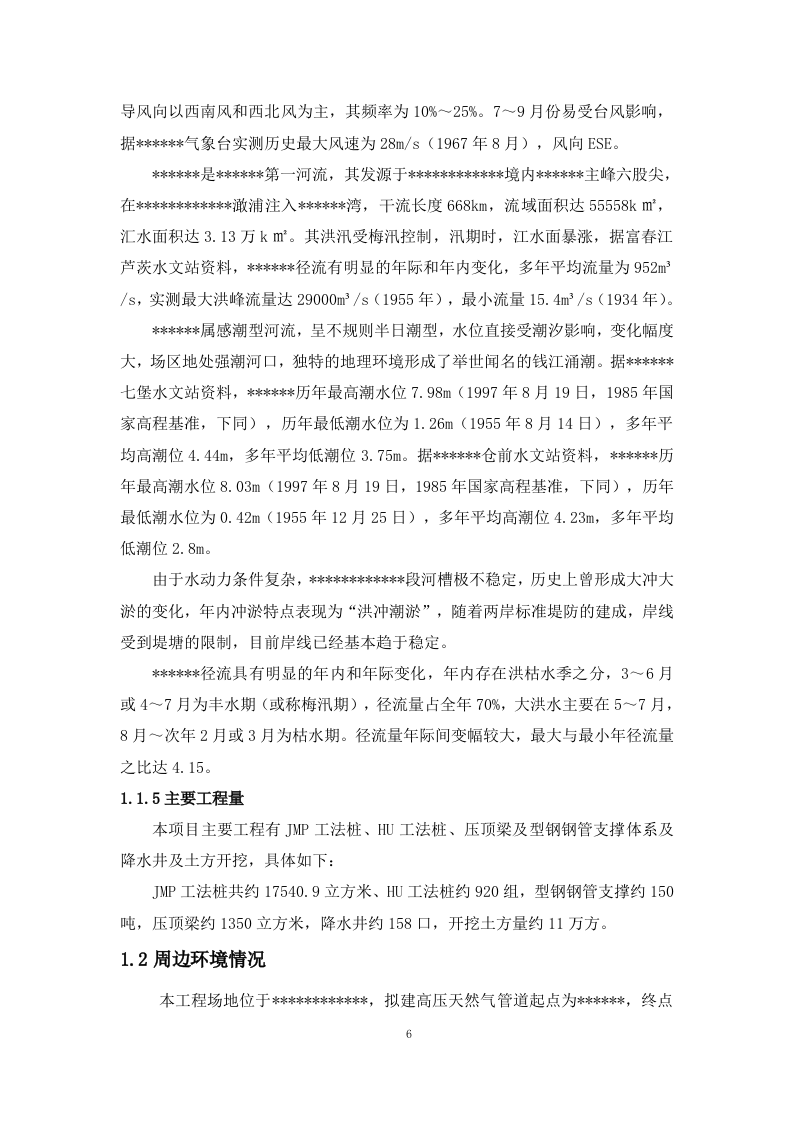

1.1.4施工地的气候特征和季节性天气
******
属于亚热带季风气候区，四季交替明显；冬季受蒙古高压控制，盛行西北风，以晴冷、干燥天气为主，是低温少雨季节；夏季受太平洋副热带高压控制，以东南风为主，海洋带来充沛的水气，空气湿润、是高温、强光照季节；春季降水丰富，且降水时间长；秋季干燥，冷暖变化大。
据
******
气象中心、
******
气象局资料，
******
常年平均气温16.2℃，极端最高气温41.2℃（2013年7月14日），极端最低气温-9.2℃（1967年1月16日）；历年平均降雨量1464.2mm，年最大降雨量2356.1mm（1954年），年最小降雨量954.6mm（1967年）。降雨主要集中在4～6月（梅雨季）和7～9月（台风雨季），年总降雨日130～160天，年蒸发量为1350～1472mm。多年平均相对湿度80%～82%，多年平均大雾51天；全年平均日照1899.9小时，无霜期209天。
夏季盛行南－西南风，年平均风速1.3—2.4m/s，冬季盛行西北风，全年主导风向以西南风和西北风为主，其频率为10%～25%。7～9月份易受台风影响，据
******
气象台实测历史最大风速为28m/s（1967年8月），风向ESE。
******
是
******
第一河流，其发源于
************
境内
******
主峰六股尖，在
************
澉浦注入
******
湾，干流长度668km，流域面积达55558k㎡，汇水面积达3.13万k㎡。其洪汛受梅汛控制，汛期时，江水面暴涨，据富春江芦茨水文站资料，
******
径流有明显的年际和年内变化，多年平均流量为952m³/s，实测最大洪峰流量达29000m³/s（1955年），最小流量15.4m³/s（1934年）。
******
属感潮型河流，呈不规则半日潮型，水位直接受潮汐影响，变化幅度大，场区地处强潮河口，独特的地理环境形成了举世闻名的钱江涌潮。据
******
七堡水文站资料，
******
历年最高潮水位7.98m（1997年8月19日，1985年国家高程基准，下同），历年最低潮水位为1.26m（1955年8月14日），多年平均高潮位4.44m，多年平均低潮位3.75m。据
******
仓前水文站资料，
******
历年最高潮水位8.03m（1997年8月19日，1985年国家高程基准，下同），历年最低潮水位为0.42m（1955年12月25日），多年平均高潮位4.23m，多年平均低潮位2.8m。
由于水动力条件复杂，
************
段河槽极不稳定，历史上曾形成大冲大淤的变化，年内冲淤特点表现为“洪冲潮淤”，随着两岸标准堤防的建成，岸线受到堤塘的限制，目前岸线已经基本趋于稳定。
******
径流具有明显的年内和年际变化，年内存在洪枯水季之分，3～6月或4～7月为丰水期（或称梅汛期），径流量占全年70%，大洪水主要在5～7月，8月～次年2月或3月为枯水期。径流量年际间变幅较大，最大与最小年径流量之比达4.15。
1.1.5主要工程量
本项目主要工程有JMP工法桩、HU工法桩、压顶梁及型钢钢管支撑体系及降水井及土方开挖，具体如下：
JMP工法桩共约17540.9立方米、HU工法桩约920组，型钢钢管支撑约150吨，压顶梁约1350立方米，降水井约158口，开挖土方量约11万方。
1.2周边环境情况
本
工程
场地位于
******
******
，
拟建
高压天然气管
道起点为
******
，终点为
******
。管道自
******
东侧出站，首先向北沿
******
（
******
）、
******
敷设至
******
，之后向东沿
******
、
******
敷设至
******
，再向北敷设至
******
，沿
******
南侧向东敷设至
******
。线路经过
************
、
******
、
******
。
本工程
不含
******
，
******
在本次勘察范围内
。本工程共
涉及
2个开挖
、
5
个定向钻穿越段
、
7个定向钻施工平台围堰
、
2
个沟埋敷设段
、
3
个顶管
及1
个
******
，全长约
8.62Km
。
详见
下图：
本工程项目位置交通图
本工程全线均为高压天然气，
高压管道
采用
DN600
高压
管道
（
外径为610mm
）
，设计压力
为
4.0MPa。
敷设工程段
管顶埋深约
2.5-3.5m
，一般不小于
2.5
m
；顶管工程
埋
深段
约
3.0m
（地面标高按
5.0m计（85国家高程）
）；定向
钻
工程最深处约
24.0m，
（地面标高按
5.0m计（85国家高程）
）
具体线路详见表1-1（表中里程采用
设计
方所提供平面图中标注里程）。
沿线穿越工程一览表
表1-1
序 号
穿越方式
穿越位置
穿越里程(m)
穿越长度(m)
1
开挖1
******
（
******
）
K0+000.0～K0+044.0
44.3
2
顶管
1
顶管穿越
******
（
******
）
K0+044.0～K0+284.0
240.0
3
顶管
2
顶管穿越
******
（
******
）
K0+284.0～K0+468.8
186.0
4
开挖2
******
K0+468.8～K0+520.4
51.6
5
定向钻
1
穿越北塘河
K0+520.4～K1+614.1
1094.0
6
围堰1
围堰
******
K1+604.1～K1+685.0
80.9
7
定向钻
2
穿越
******
K1+663.8～K3+334.3
1773.0
8
围堰2
围堰
******
2
K3+294.3～K3+384.2
89.9
9
定向钻
3
穿越
******
2
K3+334.3～K4+588.5
1245.0
10
围堰
3
围堰
******
3
K4+546.8～K4+597.5
53.7
11
围堰
4
围堰甘南横湾
K4+629.0～K4+700.2
72.5
12
定向钻
4
穿越义南横河
K4+658.2～K5+959.4
1301
13
围堰5
围堰
******
K5+938.2～K6+003.9
65.7
14
定向钻5
穿越黄公缕湾
K5+983.9～K7+823.6
1850.0
15
围堰6
围堰黄公缕湾
K7+771.0～K7+836.4
77.3
16
沟埋敷设
德北村
K7+831.1～K8+221.1
389.9
17
顶管3
顶管穿越杭绍甬高速
K8+229.3～K8+351.3
122.0
18
沟埋敷设
老埠头村
K8+351.3～K8+618.2
266.9
19
******
老埠头村
K8+618.2
预计采用开挖沟埋敷设管线约
0.62
km，定向钻施工管线约
7.26
km，
顶管施工约
548m，
开挖
约
95.9m，
定向钻
施工平台围堰440m
，全长约
8.62
km。

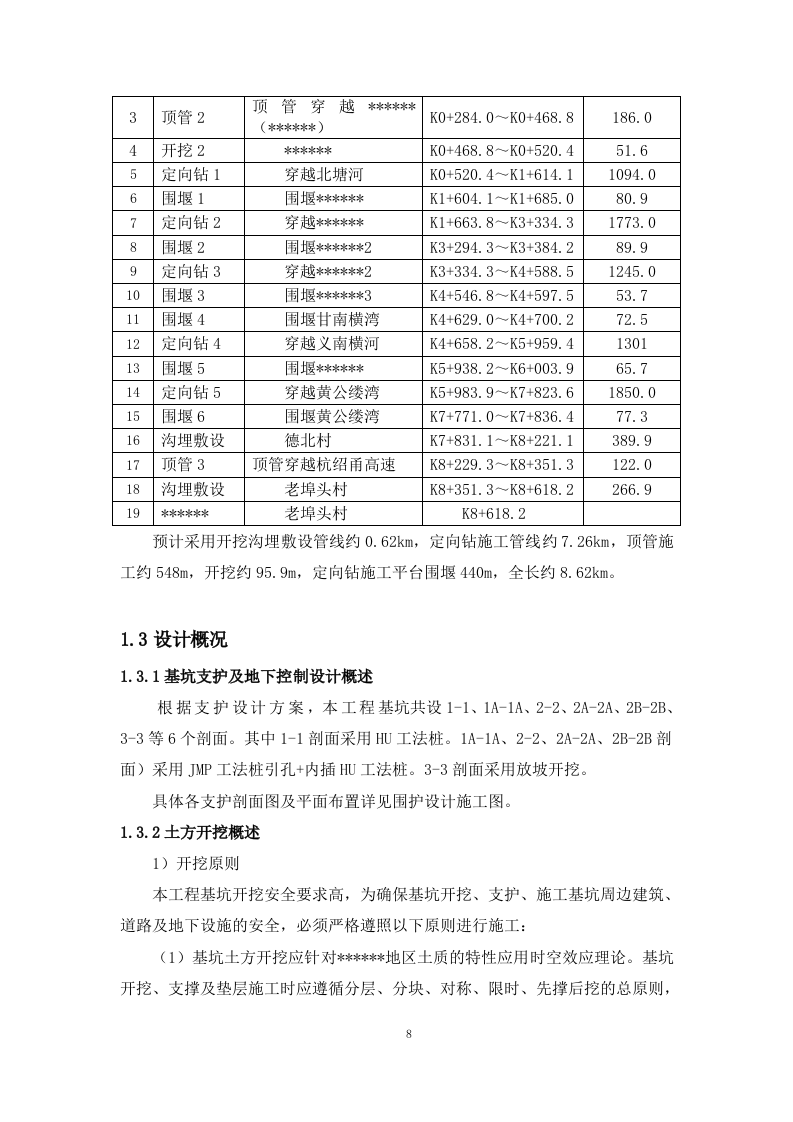

1.3设计概况
1.3.1基坑支护及地下控制设计概述
根据支护设计方案，本工程
基坑共设1-1、
1A
-
1A
、
2
-
2
、
2A
-
2A
、
2B
-
2B
、
3
-
3
等
6
个剖面。
其中
1-1
剖面采用HU工法桩。1A
-
1A
、
2
-
2
、
2A
-
2A
、
2B
-
2B剖面）采用JMP工法桩引孔
+
内插HU工法桩。3-3剖面采用放坡开挖。
具体各支护剖面图及平面布置详见围护设计施工图。
1.3.2土方开挖概述
1）开挖原则
本工程基坑开挖安全要求高，为确保基坑开挖、支护、施工基坑周边建筑、道路及地下设施的安全，必须严格遵照以下原则进行施工：

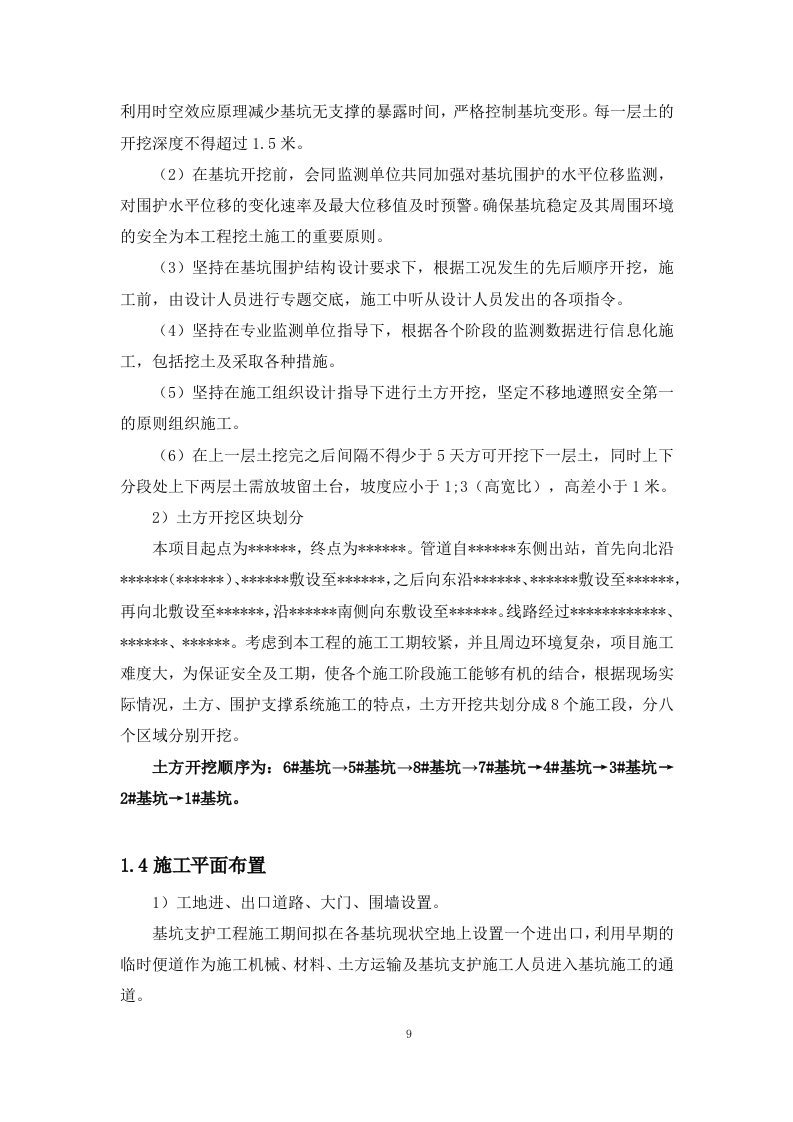

（1）基坑土方开挖应针对
******
地区土质的特性应用时空效应理论。基坑开挖、支撑及垫层施工时应遵循分层、分块、对称、限时、先撑后挖的总原则，利用时空效应原理减少基坑无支撑的暴露时间，严格控制基坑变形。每一层土的开挖深度不得超过1.5米。
（2）在基坑开挖前，会同监测单位共同加强对基坑围护的水平位移监测，对围护水平位移的变化速率及最大位移值及时预警。确保基坑稳定及其周围环境的安全为本工程挖土施工的重要原则。
（3）坚持在基坑围护结构设计要求下，根据工况发生的先后顺序开挖，施工前，由设计人员进行专题交底，施工中听从设计人员发出的各项指令。
（4）坚持在专业监测单位指导下，根据各个阶段的监测数据进行信息化施工，包括挖土及采取各种措施。
（5）坚持在施工组织设计指导下进行土方开挖，坚定不移地遵照安全第一的原则组织施工。
（6）在上一层土挖完之后间隔不得少于5天方可开挖下一层土，同时上下分段处上下两层土需放坡留土台，坡度应小于1;3（高宽比），高差小于1米。
2）土方开挖区块划分
本项目
起点为
******
，终点为
******
。管道自
******
东侧出站，首先向北沿
******
（
******
）、
******
敷设至
******
，之后向东沿
******
、
******
敷设至
******
，再向北敷设至
******
，沿
******
南侧向东敷设至
******
。线路经过
************
、
******
、
******
。
考虑到本工程的施工工期较紧，并且周边环境复杂，
项目
施工难度大，为保证安全及工期，使各个施工阶段施工能够有机的结合，根据现场实际情况，土方、围护支撑系统施工的特点，
土方开挖共划分成8个施工段，分八个区域分别开挖。
土方开挖顺序为：6#基坑
→
5#基坑
→
8#
基坑
→
7#基坑→4#基坑→3#基坑→2#基坑→1#基坑。
1.4施工平面布置

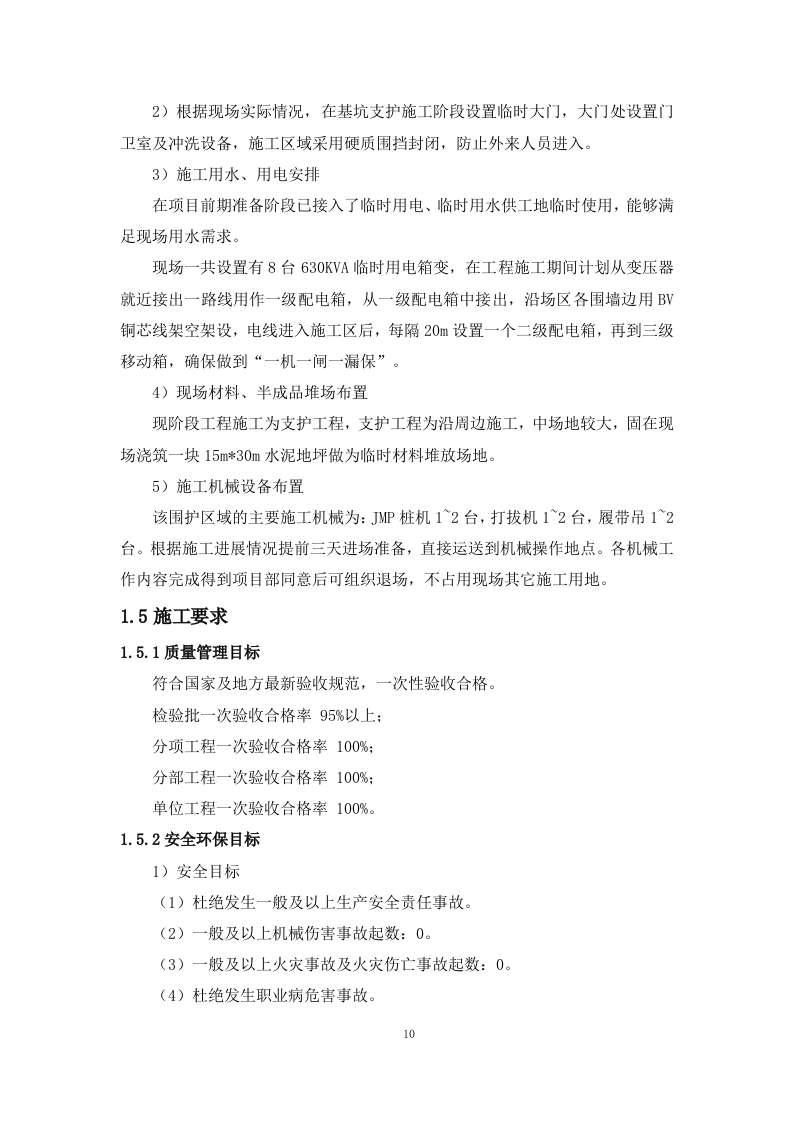

1）工地进、出口道路、大门、围墙设置。
基坑支护工程施工期间拟在
各
基坑
现状空地
上设置一个进出口，利用早期的临时便道作为施工机械、材料、土方运输及基坑支护施工人员进入基坑施工的通道。
2）根据现场实际情况，在基坑支护施工阶段设置临时大门，大门处设置门卫室及冲洗设备，施工区域采用硬质围挡封闭，防止外来人员进入。
3）施工用水、用电安排
在项目前期准备阶段已接入了临时用电、临时用水供工地临时使用，能够满足现场用水需求。
现场一共设置有
8
台630KVA临时用电箱变，在工程施工期间计划从变压器
就近
接出一路线用作一级配电箱，从一级配电箱中接出，沿场区
各
围墙边用BV铜芯线架空架设，电线进入施工区后，每隔20m设置一个二级配电箱，再到三级移动箱，确保做到“一机一闸一漏保”。
4）现场材料、半成品堆场布置
现阶段工程施工为支护工程，支护工程为沿周边施工，中场地较大，固在现场浇筑一块15m*30m水泥地坪做为临时材料堆放场地。
5）施工机械设备布置
该
围护
区域的主要施工机械为：
JMP桩
机
1~2
台，
打拔机1~2台，履带吊1~2台
。根据施工进展情况提前三天进场准备，直接运送到机械操作地点。各机械工作内容完成得到项目部同意后可组织退场，不占用现场其它施工用地。
1.5施工要求
1.5.1质量管理目标
符合国家及地方最新验收规范，一次性验收合格。
检验批一次验收合格率 95%以上；
分项工程一次验收合格率 100%；
分部工程一次验收合格率 100%；
单位工程一次验收合格率 100%。
1.5.2安全环保目标
1）安全目标
（1）杜绝发生一般及以上生产安全责任事故。
（2）一般及以上机械伤害事故起数：0。
（3）一般及以上火灾事故及火灾伤亡事故起数：0。
（4）杜绝发生职业病危害事故。

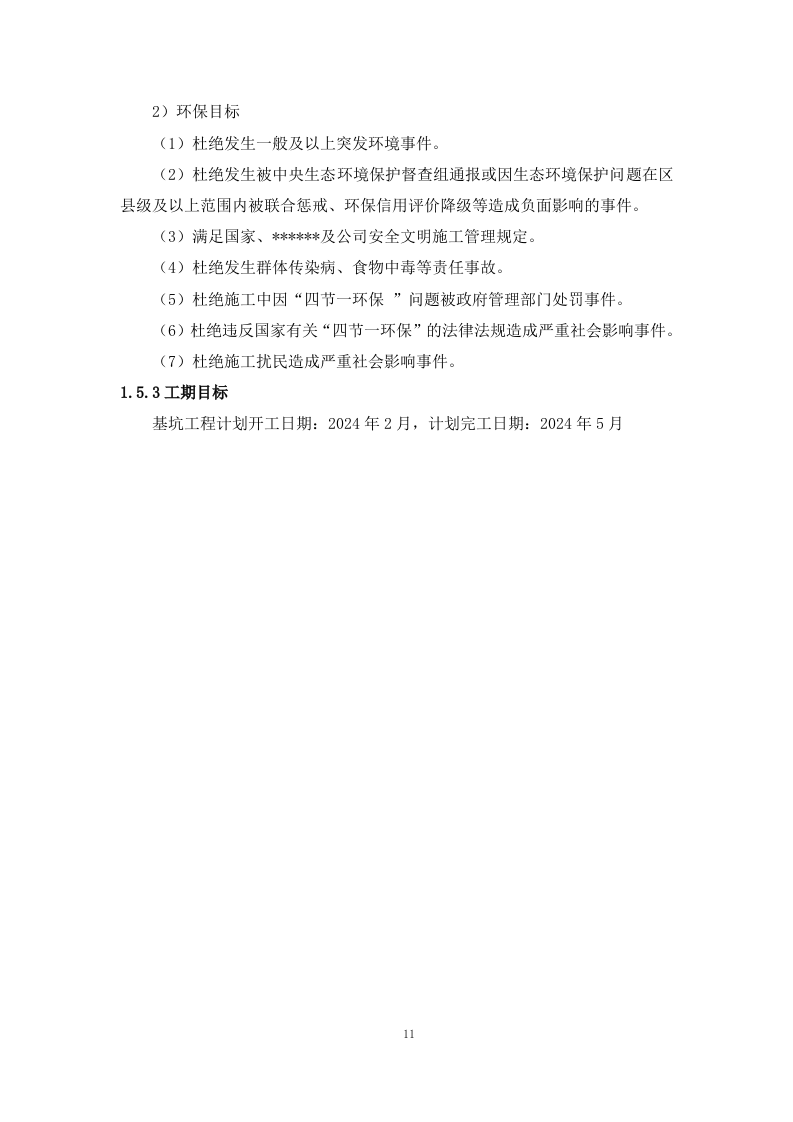

2）环保目标
（1）杜绝发生一般及以上突发环境事件。
（2）杜绝发生被中央生态环境保护督查组通报或因生态环境保护问题在区县级及以上范围内被联合惩戒、环保信用评价降级等造成负面影响的事件。
（3）满足国家、
******
及公司安全文明施工管理规定。
（4）杜绝发生群体传染病、食物中毒等责任事故。
（5）杜绝施工中因“四节一环保 ”问题被政府管理部门处罚事件。
（6）杜绝违反国家有关“四节一环保”的法律法规造成严重社会影响事件。
（7）杜绝施工扰民造成严重社会影响事件。
1.5.3工期目标
基坑工程计划开工日期：2024年2月，计划完工日期：2024年5月
1.6风险辨识与分级
序号
事故类型
施工活动
危险源
可能导致的伤害（事故）
风险等级
现有控制措施或管理方式
1
基坑坍塌
基坑开挖
①.挖土机械破坏围护结构或者坑外超载;
②.施工工序错误,超挖并且支撑架设不及时;
③.未按图纸施工,支撑强度或者支撑间距不符合要求,围护施工插入深度不足;
④.未按设计工况提前拆撑或拆撑顺序不合理;
⑤.围护体施工质量存在缺陷(桩长、桩径);
⑥.由于基坑外注浆、打桩、偏载造成不对称变形等导致围护墙向坑内倾倒破坏;
⑦.漏水导致围护外侧水土流失,产生变形移位,最终破坏;
⑧.信息化监测数据未及时反馈;
⑨.地质条件差,存在不良地质现象;
⑩.遭遇暴雨等灾害。9.地质条件差，存在不良地质现象；
10.遭遇暴雨等灾害。
11、
深基坑开挖后，地基卸载，土体中压力减少，土的弹性效应将使基坑底面产生一定的回弹变形（隆起）。加之基坑面积大、如果浸水、或暴露时间太 长极易发生基底隆起。
12、
本工程地下水位高出 底板,该深度范围内刚好落在局部粉土或沙土层上，可能会因为地下水将砂带走，形成流砂
。
人员伤亡
4
①.防止坑外超载现象的发生,保护围护结构的整体性;
②.严禁超挖,及时架设支撑、施工锚索;
③.加强现场的施工监管,按图施工,支撑或锚索达到强度后方可开挖;
④.按照施工顺序和施工计划,确定合理的支撑拆除顺序,避免支撑拆除的无序、混乱;
⑤.围护结构施工质量要严格,避免偷工减料,防止出现围护体夹泥、缩颈、断桩、偏孔等问题;
⑥.重视坑外邻近施工不利影响,确保安全距离;
⑦.配备应急物资,及时采取补救措施;
⑧.重视信息化施工,利用监测数据指导施工;
⑨.采取有效措施处理场地的不利地质,设计合理的围护强度、插入深度;
⑩.针对不良天气及时启动应急预案。
2
围护结构漏水、涌砂
基坑开挖
①.围护体施工存在缺陷,桩/墙体夹泥或空洞,形成薄弱区域易破损;
②.止水搅拌桩存在质量缺陷;
③.止水搅拌桩与围护体间距或围桩体间距偏大,搅拌桩受力变形后开裂;
④.深搅桩止水时,桩体垂直度、成桩直径存在不足。
人员伤亡
4
①.注重围护施工质量,导管安放准确牢固且下放前要刷洗彻底,混凝土连续浇筑且注意导管提升速度,避免塌孔;选择合理的工艺,保证泥浆的均一性;
②.控制搅拌桩成桩速度,确保桩身均匀性;
③.保证桩身位置的准确与桩体的垂直度,避免搅拌桩搭接处开叉或分离
3
周边管线渗漏水导致基坑风险
基坑开挖
①.基坑施工过程对邻近管道保护不力,使其破裂漏水,甚至冲垮基坑
②.周边管道年久失修,滴冒跑漏严重,浸泡基坑周边土体使强度降低,极易破坏
③.泄洪管道靠近基坑,暴雨等排水高峰期水溢出甚至冲坏管道而影响基坑安全
人员伤亡
4
①.充分勘察,掌握基坑边的水管分布情况,与相应单位做好停水等协商工作
②.对可能发生意外的重点管道做好保护及排水应急措施
③.应采用井点降水与回灌相结合的技术,防止水土流失
4
基坑降水对周围环境影响
基坑开挖
①.降水时间过长引起周围地层压缩,建筑物、管线等沉降
②.围护结构或止水帷幕漏水、涌砂,导致周围沉降
③.止水帷幕未隔穿承压含水层,或帷幕渗漏,长时间抽降承压水导致周边沉降
人员伤亡
4
①.确定安全水头按需降水,根据施工进度及实测水位调整降水方案,降水量满足基坑安全要求即可
②.保证围护结构或止水帷幕施工质量
③.敏感区域设置备用井,以防应急时回灌用
④.加强信息化施工,加强对周围环境监测
5
加固(含帷幕)对周围环境影响
维护结构施工
①.基坑加固方式不当(土体、施工扰动)导致周围地面隆起
②.加固不当导致周围地下管线变形
③.加固不当导致周围建筑物等变形或破坏
④.漏浆等导致环境污染
人员伤亡
4
①.加固方式的选取要合理,根据实际情况,选用合适的泥浆配比,注浆压力,加固速度等参数
②.详细掌握周边管线,建筑物信息,在敏感区域施工时尤其要注意保护周围环境
③.现场施工指挥要得当有序
④.加强周边管线等的变形监测,出现风险及时处理
6
周围管线变形过大或破坏
基坑开挖
①.支撑体系破坏
②.第一道支撑过低,造成支护结构顶部位移过大,导致周边塌陷使管线随之变形甚至爆裂
③.围护结构变形过大导致管线破坏
④.重车频繁碾压,造成沉降
⑤.未掌握周边管线埋设信息,施工不注意保护
⑥.锚杆、土钉施工未控制角度破坏管线
人员伤亡
4
①.详细勘察工地周边环境尤其是管线埋设情况,做好加固保护
②.对于埋深较浅的管线进行改线,或在施工时采用临时管廊绕行;埋深较深的管线将影响地下结构的覆土深度,同时在结构顶板
深基坑支护、降水、土方开挖专项施工方案 91页.docx
