城市桥梁技术状况评定项目

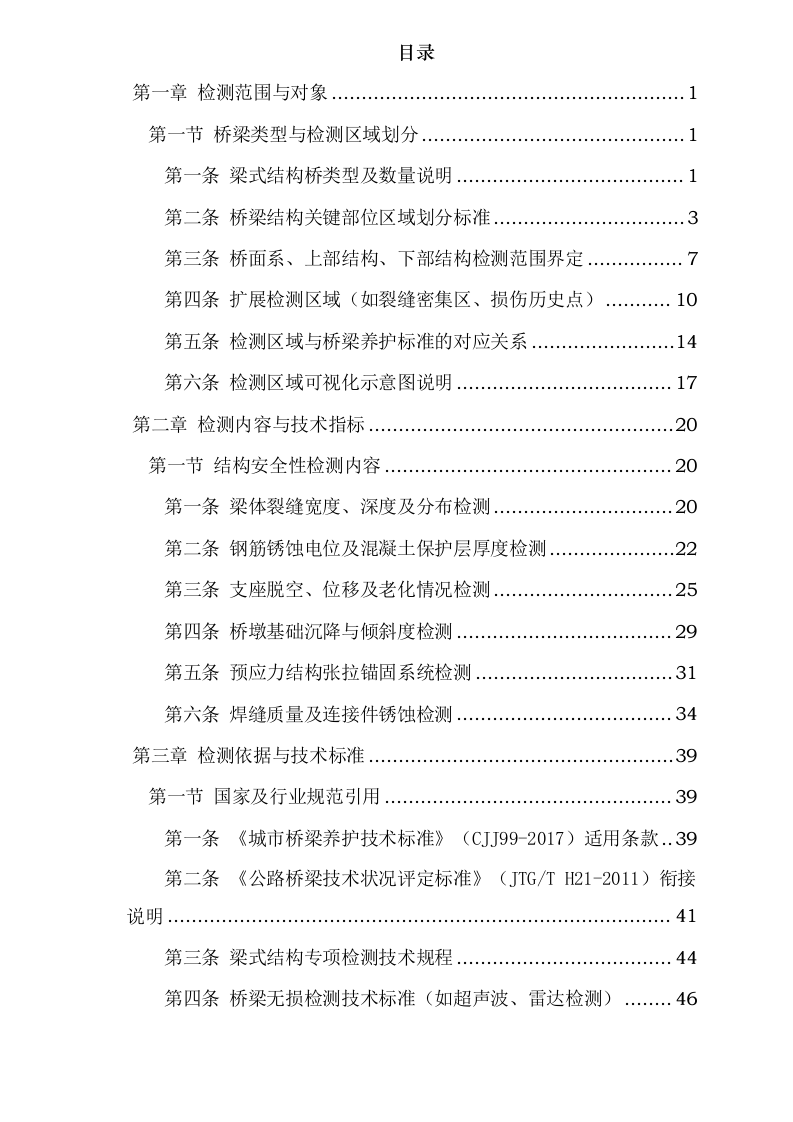

目录
第一章
检测范围与对象
1
第一节
桥梁类型与检测区域划分
1
第一条
梁式结构桥类型及数量说明
1
第二条
桥梁结构关键部位区域划分标准
3
第三条
桥面系、上部结构、下部结构检测范围界定
7
第四条
扩展检测区域（如裂缝密集区、损伤历史点）
10
第五条
检测区域与桥梁养护标准的对应关系
14
第六条
检测区域可视化示意图说明
17
第二章
检测内容与技术指标
20
第一节
结构安全性检测内容
20
第一条
梁体裂缝宽度、深度及分布检测
20
第二条
钢筋锈蚀电位及混凝土保护层厚度检测
22
第三条
支座脱空、位移及老化情况检测
25
第四条
桥墩基础沉降与倾斜度检测
29
第五条
预应力结构张拉锚固系统检测
31
第六条
焊缝质量及连接件锈蚀检测
34
第三章
检测依据与技术标准
39
第一节
国家及行业规范引用
39
第一条
《城市桥梁养护技术标准》（CJJ99-2017）适用条款
39
第二条
《公路桥梁技术状况评定标准》（JTG/T H21-2011）衔接说明
41
第三条
梁式结构专项检测技术规程
44
第四条
桥梁无损检测技术标准（如超声波、雷达检测）
46
第五条
结构荷载试验技术规范
49
第六条
数据采集与分析技术标准
52
第四章
检测方法与实施方案
56
第一节
无损检测技术应用方案
56
第一条
超声波检测混凝土内部缺陷方案
56
第二条
地质雷达检测桩基完整性方案
58
第三条
三维激光扫描建模技术方案
61
第四条
振动频率法评估结构刚度方案
65
第五条
无人机倾斜摄影辅助检测方案
68
第六条
传感器实时监测系统部署方案
72
第五章
检测质量控制与安全保障
75
第一节
检测过程质量管控措施
75
第一条
检测设备校准与验证流程
75
第二条
检测人员资质与培训要求
78
第三条
数据复核与交叉验证机制
81
第四条
异常数据处理应急预案
84
第五条
检测记录与影像资料归档标准
88
第六条
检测结果三级审核制度
90
第六章
技术成果与应用价值
93
第一节
评定报告编制规范
93
第一条
桥梁技术状况等级评定方法
93
第二条
病害成因分析与承载力评估
96
第三条
维修加固优先级排序方案
100
第四条
长期监测点布设建议
103

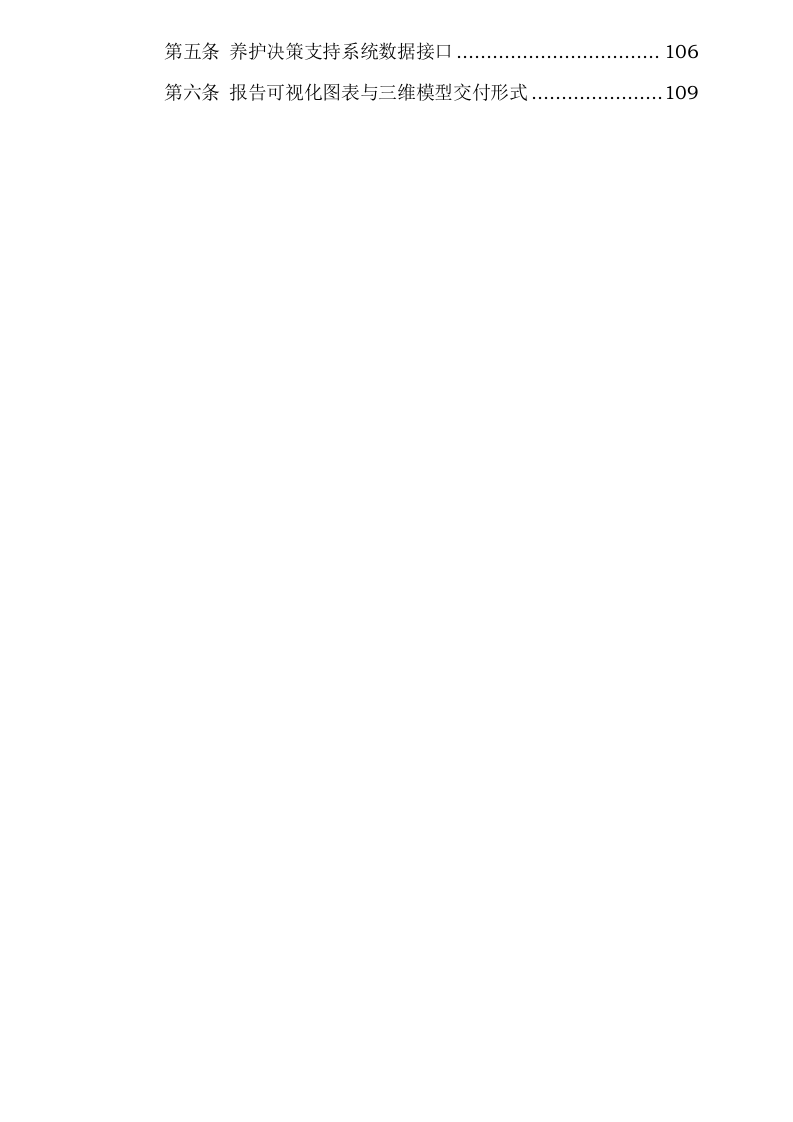

第五条
养护决策支持系统数据接口
106
第六条
报告可视化图表与三维模型交付形式
109

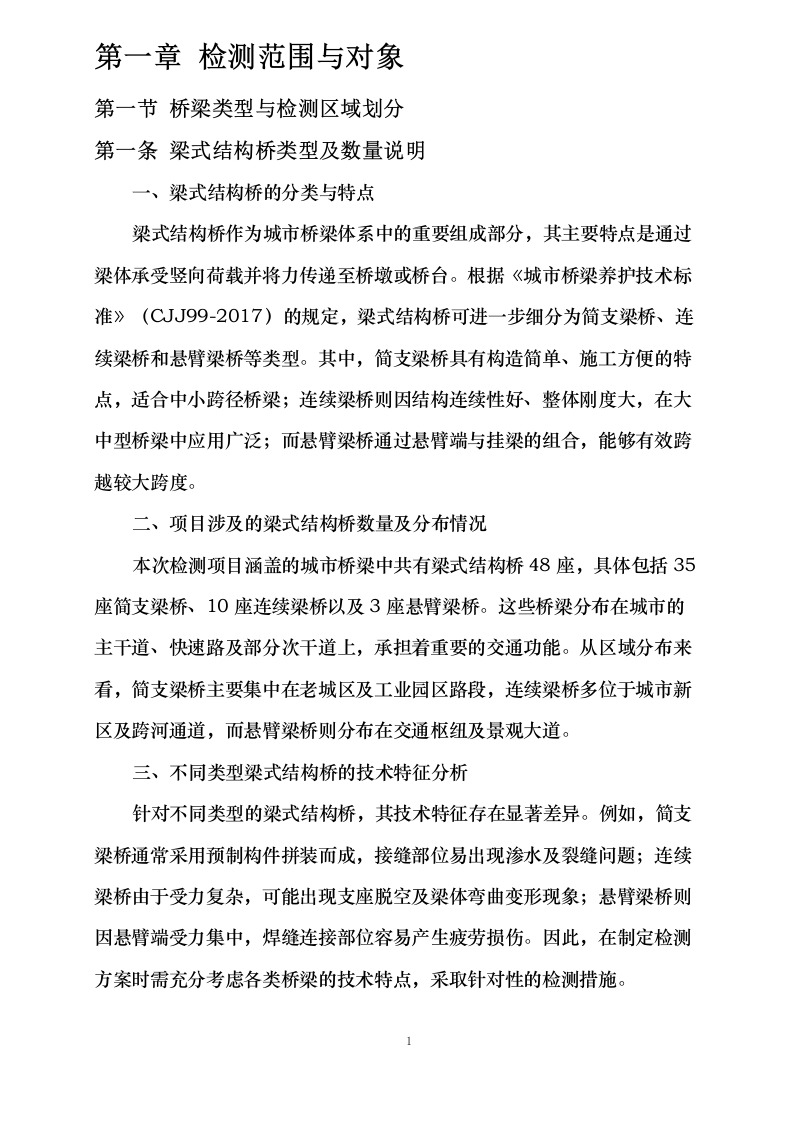

检测范围与对象
桥梁类型与检测区域划分
梁式结构桥类型及数量说明
一、梁式结构桥的分类与特点
梁式结构桥作为城市桥梁体系中的重要组成部分，其主要特点是通过梁体承受竖向荷载并将力传递至桥墩或桥台。根据《城市桥梁养护技术标准》（CJJ99-2017）的规定，梁式结构桥可进一步细分为简支梁桥、连续梁桥和悬臂梁桥等类型。其中，简支梁桥具有构造简单、施工方便的特点，适合中小跨径桥梁；连续梁桥则因结构连续性好、整体刚度大，在大中型桥梁中应用广泛；而悬臂梁桥通过悬臂端与挂梁的组合，能够有效跨越较大跨度。
二、项目涉及的梁式结构桥数量及分布情况
本次检测项目涵盖的城市桥梁中共有梁式结构桥48座，具体包括35座简支梁桥、10座连续梁桥以及3座悬臂梁桥。这些桥梁分布在城市的主干道、快速路及部分次干道上，承担着重要的交通功能。从区域分布来看，简支梁桥主要集中在老城区及工业园区路段，连续梁桥多位于城市新区及跨河通道，而悬臂梁桥则分布在交通枢纽及景观大道。
三、不同类型梁式结构桥的技术特征分析
针对不同类型的梁式结构桥，其技术特征存在显著差异。例如，简支梁桥通常采用预制构件拼装而成，接缝部位易出现渗水及裂缝问题；连续梁桥由于受力复杂，可能出现支座脱空及梁体弯曲变形现象；悬臂梁桥则因悬臂端受力集中，焊缝连接部位容易产生疲劳损伤。因此，在制定检测方案时需充分考虑各类桥梁的技术特点，采取针对性的检测措施。

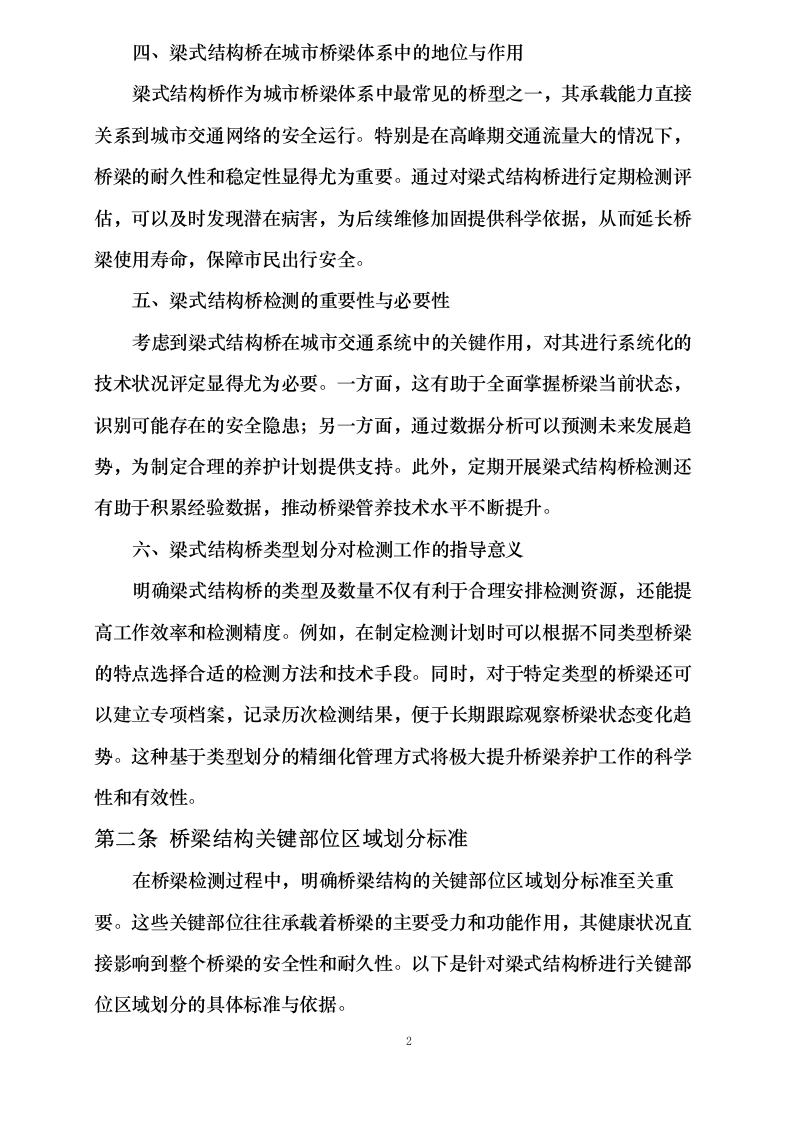

四、梁式结构桥在城市桥梁体系中的地位与作用
梁式结构桥作为城市桥梁体系中最常见的桥型之一，其承载能力直接关系到城市交通网络的安全运行。特别是在高峰期交通流量大的情况下，桥梁的耐久性和稳定性显得尤为重要。通过对梁式结构桥进行定期检测评估，可以及时发现潜在病害，为后续维修加固提供科学依据，从而延长桥梁使用寿命，保障市民出行安全。
五、梁式结构桥检测的重要性与必要性
考虑到梁式结构桥在城市交通系统中的关键作用，对其进行系统化的技术状况评定显得尤为必要。一方面，这有助于全面掌握桥梁当前状态，识别可能存在的安全隐患；另一方面，通过数据分析可以预测未来发展趋势，为制定合理的养护计划提供支持。此外，定期开展梁式结构桥检测还有助于积累经验数据，推动桥梁管养技术水平不断提升。
六、梁式结构桥类型划分对检测工作的指导意义
明确梁式结构桥的类型及数量不仅有利于合理安排检测资源，还能提高工作效率和检测精度。例如，在制定检测计划时可以根据不同类型桥梁的特点选择合适的检测方法和技术手段。同时，对于特定类型的桥梁还可以建立专项档案，记录历次检测结果，便于长期跟踪观察桥梁状态变化趋势。这种基于类型划分的精细化管理方式将极大提升桥梁养护工作的科学性和有效性。
桥梁结构关键部位区域划分标准
在桥梁检测过程中，明确桥梁结构的关键部位区域划分标准至关重要。这些关键部位往往承载着桥梁的主要受力和功能作用，其健康状况直接影响到整个桥梁的安全性和耐久性。以下是针对梁式结构桥进行关键部位区域划分的具体标准与依据。

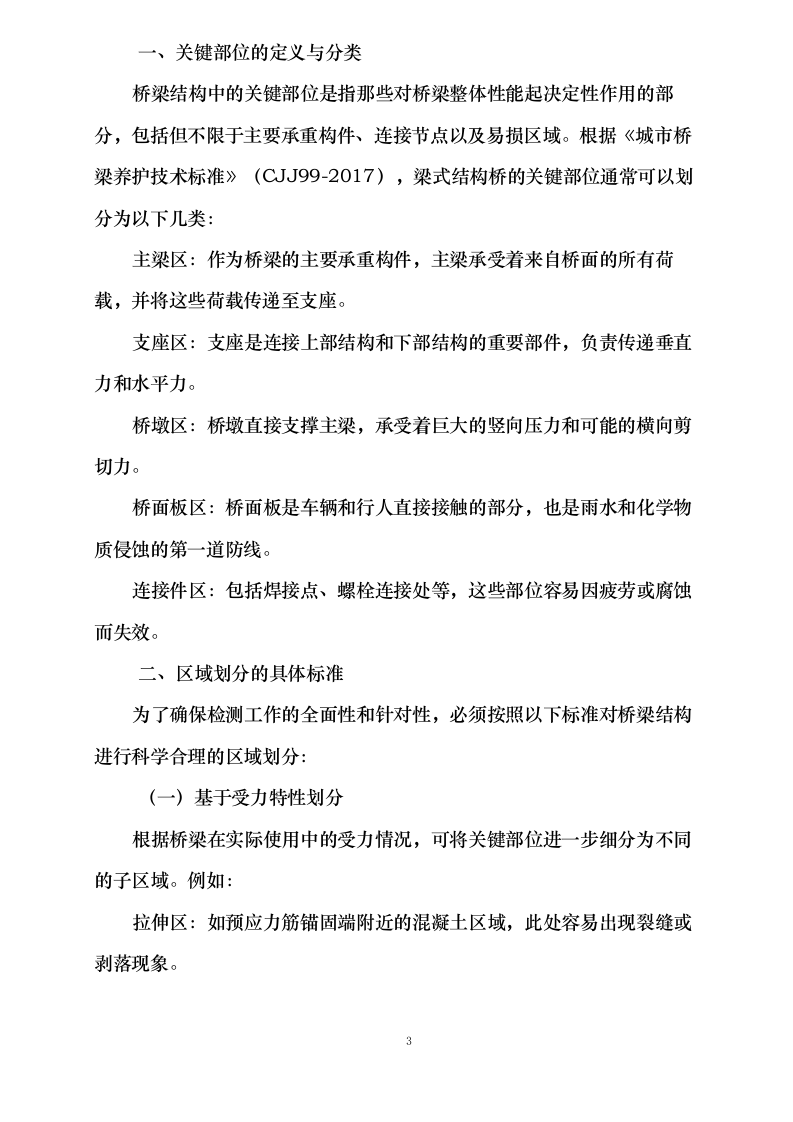

一、关键部位的定义与分类
桥梁结构中的关键部位是指那些对桥梁整体性能起决定性作用的部分，包括但不限于主要承重构件、连接节点以及易损区域。根据《城市桥梁养护技术标准》（CJJ99-2017），梁式结构桥的关键部位通常可以划分为以下几类：
主梁区：作为桥梁的主要承重构件，主梁承受着来自桥面的所有荷载，并将这些荷载传递至支座。
支座区：支座是连接上部结构和下部结构的重要部件，负责传递垂直力和水平力。
桥墩区：桥墩直接支撑主梁，承受着巨大的竖向压力和可能的横向剪切力。
桥面板区：桥面板是车辆和行人直接接触的部分，也是雨水和化学物质侵蚀的第一道防线。
连接件区：包括焊接点、螺栓连接处等，这些部位容易因疲劳或腐蚀而失效。
二、区域划分的具体标准
为了确保检测工作的全面性和针对性，必须按照以下标准对桥梁结构进行科学合理的区域划分：
（一）基于受力特性划分
根据桥梁在实际使用中的受力情况，可将关键部位进一步细分为不同的子区域。例如：
拉伸区：如预应力筋锚固端附近的混凝土区域，此处容易出现裂缝或剥落现象。

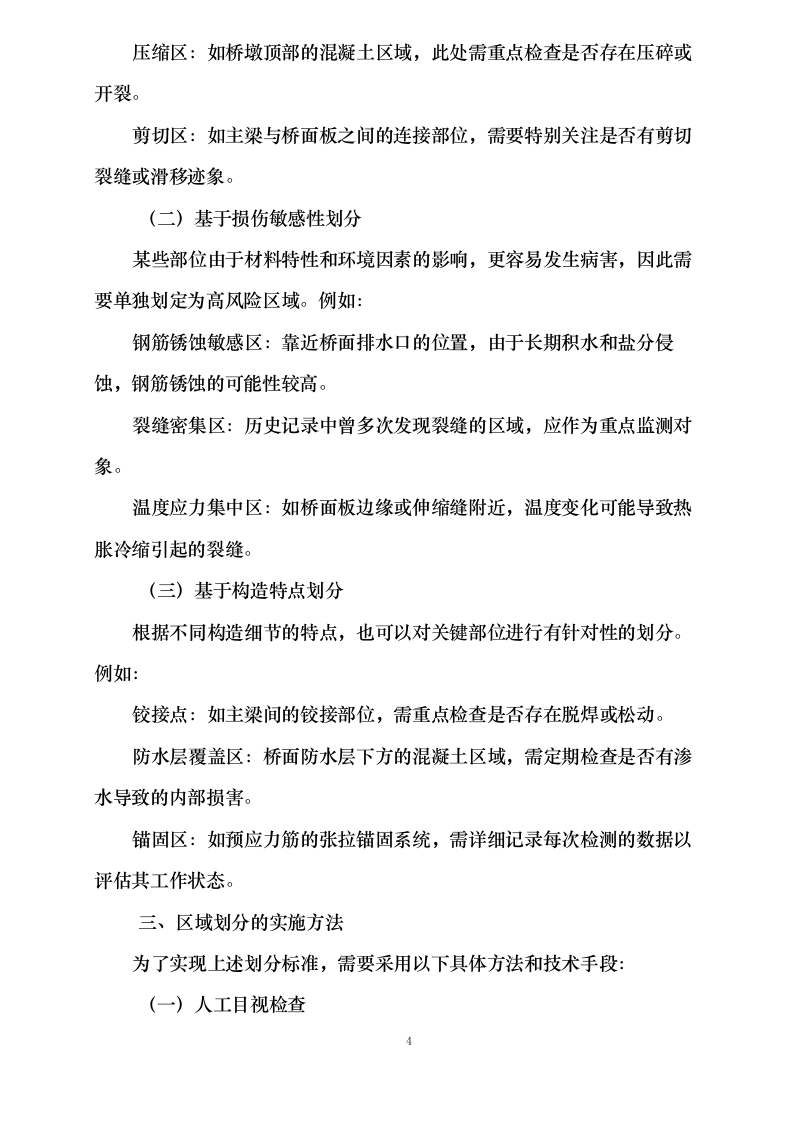

压缩区：如桥墩顶部的混凝土区域，此处需重点检查是否存在压碎或开裂。
剪切区：如主梁与桥面板之间的连接部位，需要特别关注是否有剪切裂缝或滑移迹象。
（二）基于损伤敏感性划分
某些部位由于材料特性和环境因素的影响，更容易发生病害，因此需要单独划定为高风险区域。例如：
钢筋锈蚀敏感区：靠近桥面排水口的位置，由于长期积水和盐分侵蚀，钢筋锈蚀的可能性较高。
裂缝密集区：历史记录中曾多次发现裂缝的区域，应作为重点监测对象。
温度应力集中区：如桥面板边缘或伸缩缝附近，温度变化可能导致热胀冷缩引起的裂缝。
（三）基于构造特点划分
根据不同构造细节的特点，也可以对关键部位进行有针对性的划分。例如：
铰接点：如主梁间的铰接部位，需重点检查是否存在脱焊或松动。
防水层覆盖区：桥面防水层下方的混凝土区域，需定期检查是否有渗水导致的内部损害。
锚固区：如预应力筋的张拉锚固系统，需详细记录每次检测的数据以评估其工作状态。
三、区域划分的实施方法
为了实现上述划分标准，需要采用以下具体方法和技术手段：

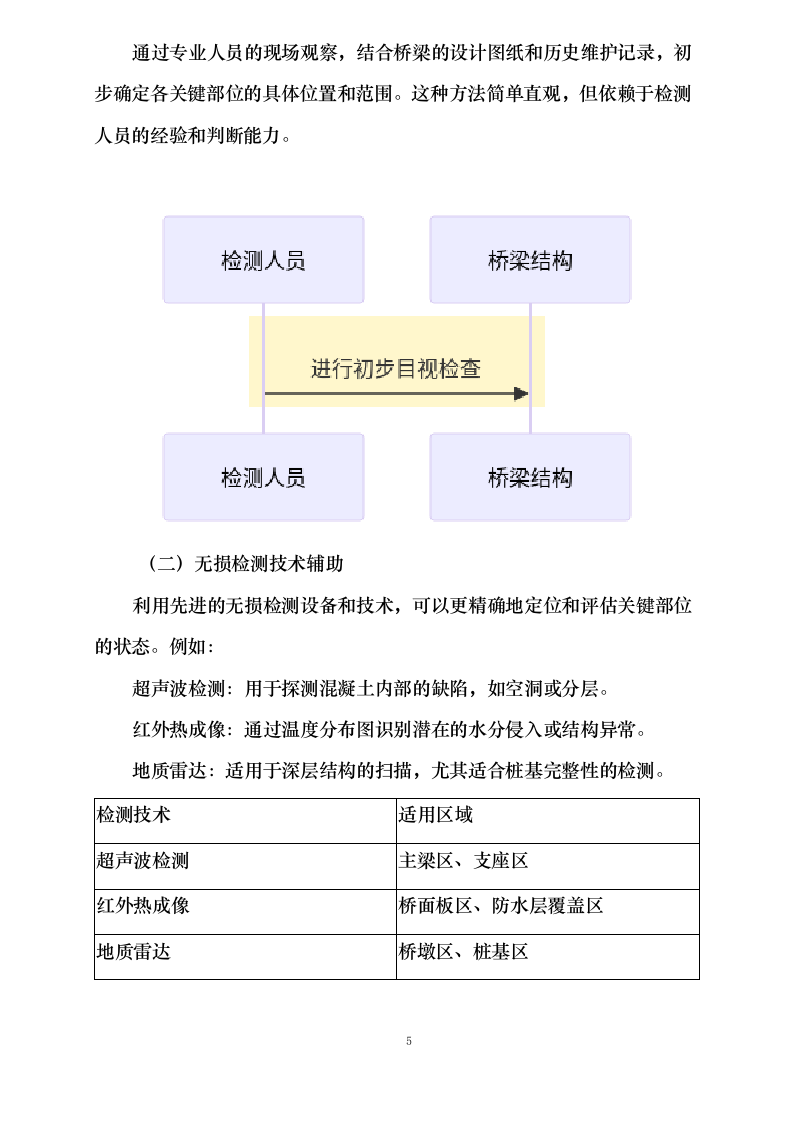

（一）人工目视检查
通过专业人员的现场观察，结合桥梁的设计图纸和历史维护记录，初步确定各关键部位的具体位置和范围。这种方法简单直观，但依赖于检测人员的经验和判断能力。
（二）无损检测技术辅助
利用先进的无损检测设备和技术，可以更精确地定位和评估关键部位的状态。例如：
超声波检测：用于探测混凝土内部的缺陷，如空洞或分层。
红外热成像：通过温度分布图识别潜在的水分侵入或结构异常。
地质雷达：适用于深层结构的扫描，尤其适合桩基完整性的检测。
检测技术
适用区域
超声波检测
主梁区、支座区
红外热成像
桥面板区、防水层覆盖区
地质雷达
桥墩区、桩基区

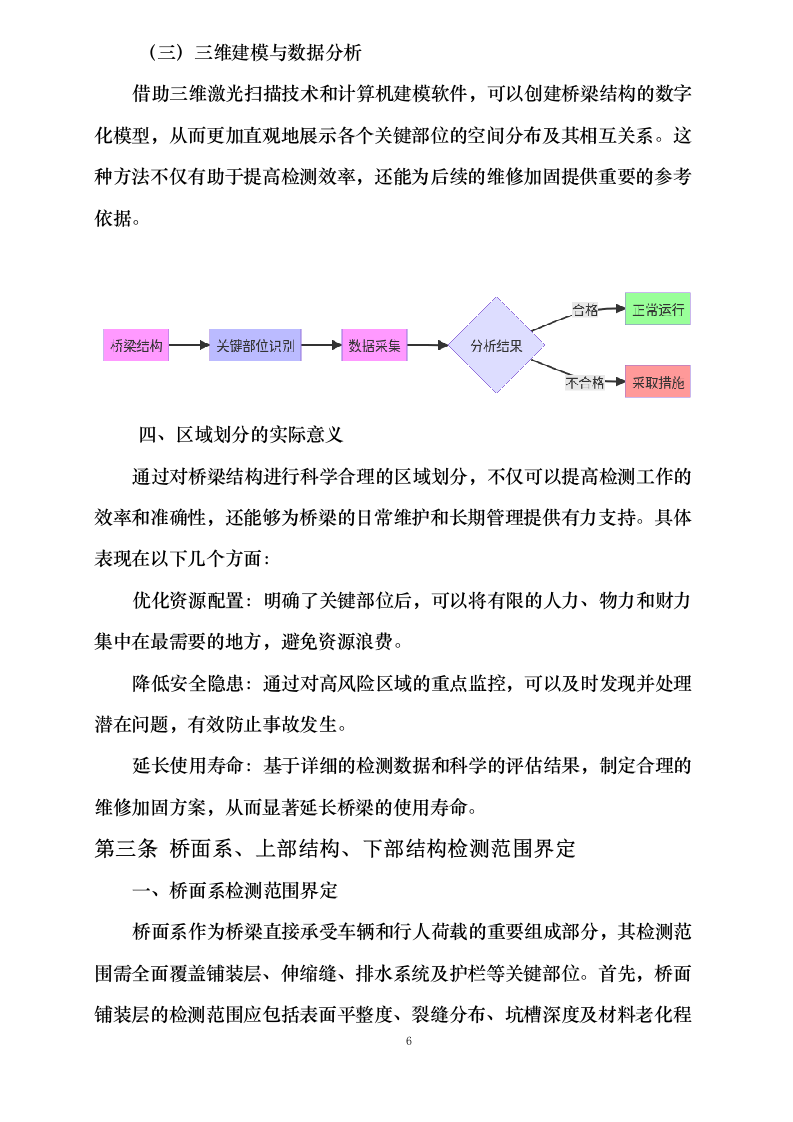

（三）三维建模与数据分析
借助三维激光扫描技术和计算机建模软件，可以创建桥梁结构的数字化模型，从而更加直观地展示各个关键部位的空间分布及其相互关系。这种方法不仅有助于提高检测效率，还能为后续的维修加固提供重要的参考依据。
四、区域划分的实际意义
通过对桥梁结构进行科学合理的区域划分，不仅可以提高检测工作的效率和准确性，还能够为桥梁的日常维护和长期管理提供有力支持。具体表现在以下几个方面：
优化资源配置：明确了关键部位后，可以将有限的人力、物力和财力集中在最需要的地方，避免资源浪费。
降低安全隐患：通过对高风险区域的重点监控，可以及时发现并处理潜在问题，有效防止事故发生。
延长使用寿命：基于详细的检测数据和科学的评估结果，制定合理的维修加固方案，从而显著延长桥梁的使用寿命。
桥面系、上部结构、下部结构检测范围界定
一、桥面系检测范围界定

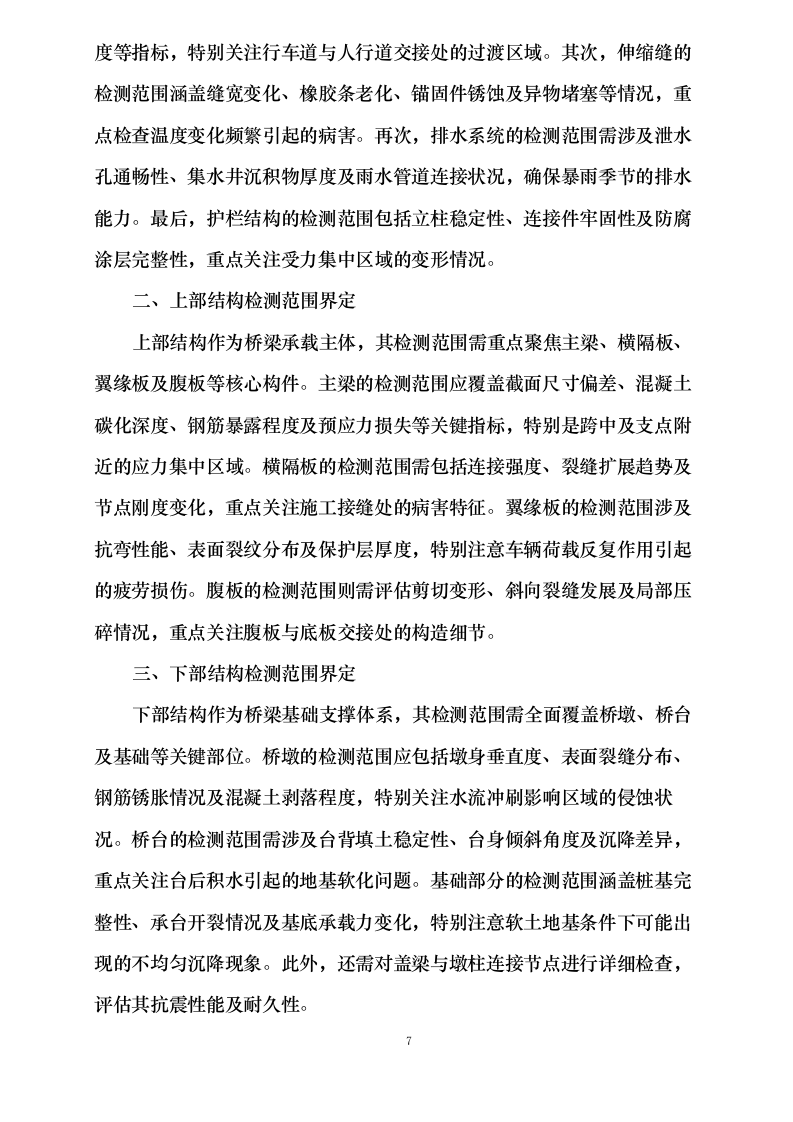

桥面系作为桥梁直接承受车辆和行人荷载的重要组成部分，其检测范围需全面覆盖铺装层、伸缩缝、排水系统及护栏等关键部位。首先，桥面铺装层的检测范围应包括表面平整度、裂缝分布、坑槽深度及材料老化程度等指标，特别关注行车道与人行道交接处的过渡区域。其次，伸缩缝的检测范围涵盖缝宽变化、橡胶条老化、锚固件锈蚀及异物堵塞等情况，重点检查温度变化频繁引起的病害。再次，排水系统的检测范围需涉及泄水孔通畅性、集水井沉积物厚度及雨水管道连接状况，确保暴雨季节的排水能力。最后，护栏结构的检测范围包括立柱稳定性、连接件牢固性及防腐涂层完整性，重点关注受力集中区域的变形情况。
二、上部结构检测范围界定
上部结构作为桥梁承载主体，其检测范围需重点聚焦主梁、横隔板、翼缘板及腹板等核心构件。主梁的检测范围应覆盖截面尺寸偏差、混凝土碳化深度、钢筋暴露程度及预应力损失等关键指标，特别是跨中及支点附近的应力集中区域。横隔板的检测范围需包括连接强度、裂缝扩展趋势及节点刚度变化，重点关注施工接缝处的病害特征。翼缘板的检测范围涉及抗弯性能、表面裂纹分布及保护层厚度，特别注意车辆荷载反复作用引起的疲劳损伤。腹板的检测范围则需评估剪切变形、斜向裂缝发展及局部压碎情况，重点关注腹板与底板交接处的构造细节。
三、下部结构检测范围界定
下部结构作为桥梁基础支撑体系，其检测范围需全面覆盖桥墩、桥台及基础等关键部位。桥墩的检测范围应包括墩身垂直度、表面裂缝分布、钢筋锈胀情况及混凝土剥落程度，特别关注水流冲刷影响区域的侵蚀状况。桥台的检测范围需涉及台背填土稳定性、台身倾斜角度及沉降差异，重点关注台后积水引起的地基软化问题。基础部分的检测范围涵盖桩基完整性、承台开裂情况及基底承载力变化，特别注意软土地基条件下可能出现的不均匀沉降现象。此外，还需对盖梁与墩柱连接节点进行详细检查，评估其抗震性能及耐久性。

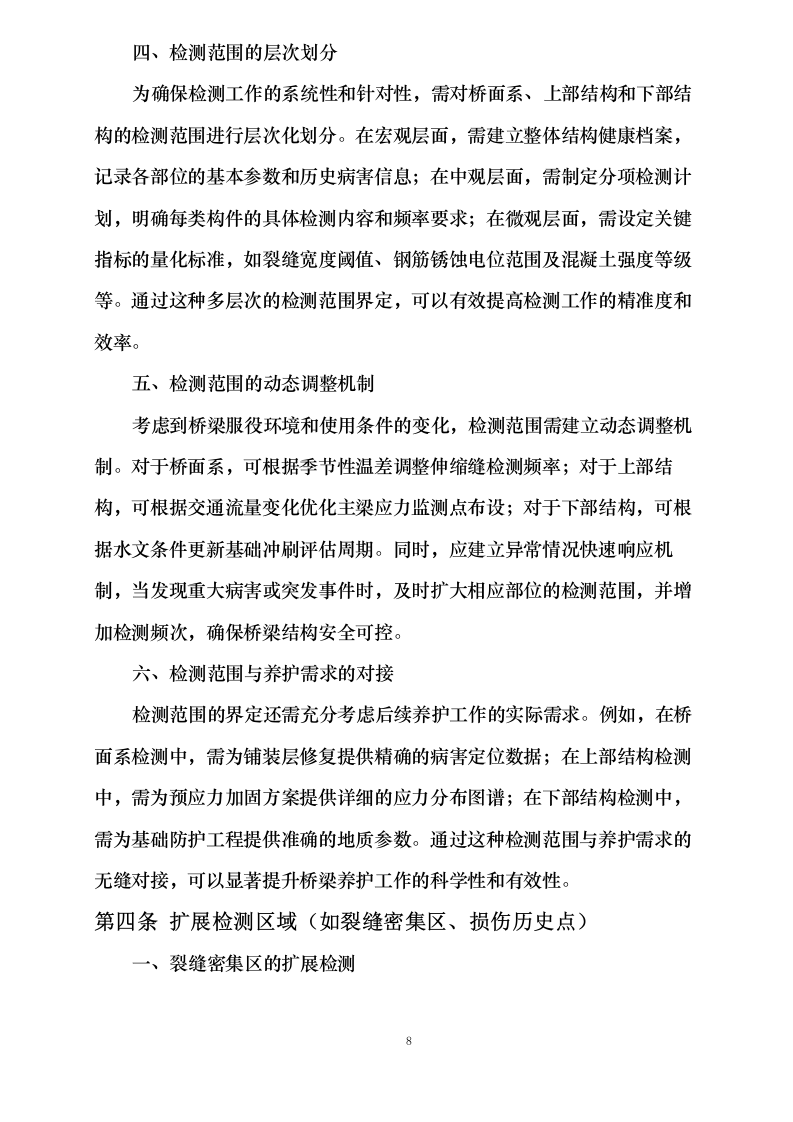

四、检测范围的层次划分
为确保检测工作的系统性和针对性，需对桥面系、上部结构和下部结构的检测范围进行层次化划分。在宏观层面，需建立整体结构健康档案，记录各部位的基本参数和历史病害信息；在中观层面，需制定分项检测计划，明确每类构件的具体检测内容和频率要求；在微观层面，需设定关键指标的量化标准，如裂缝宽度阈值、钢筋锈蚀电位范围及混凝土强度等级等。通过这种多层次的检测范围界定，可以有效提高检测工作的精准度和效率。
五、检测范围的动态调整机制
考虑到桥梁服役环境和使用条件的变化，检测范围需建立动态调整机制。对于桥面系，可根据季节性温差调整伸缩缝检测频率；对于上部结构，可根据交通流量变化优化主梁应力监测点布设；对于下部结构，可根据水文条件更新基础冲刷评估周期。同时，应建立异常情况快速响应机制，当发现重大病害或突发事件时，及时扩大相应部位的检测范围，并增加检测频次，确保桥梁结构安全可控。
六、检测范围与养护需求的对接
检测范围的界定还需充分考虑后续养护工作的实际需求。例如，在桥面系检测中，需为铺装层修复提供精确的病害定位数据；在上部结构检测中，需为预应力加固方案提供详细的应力分布图谱；在下部结构检测中，需为基础防护工程提供准确的地质参数。通过这种检测范围与养护需求的无缝对接，可以显著提升桥梁养护工作的科学性和有效性。
扩展检测区域（如裂缝密集区、损伤历史点）
一、裂缝密集区的扩展检测

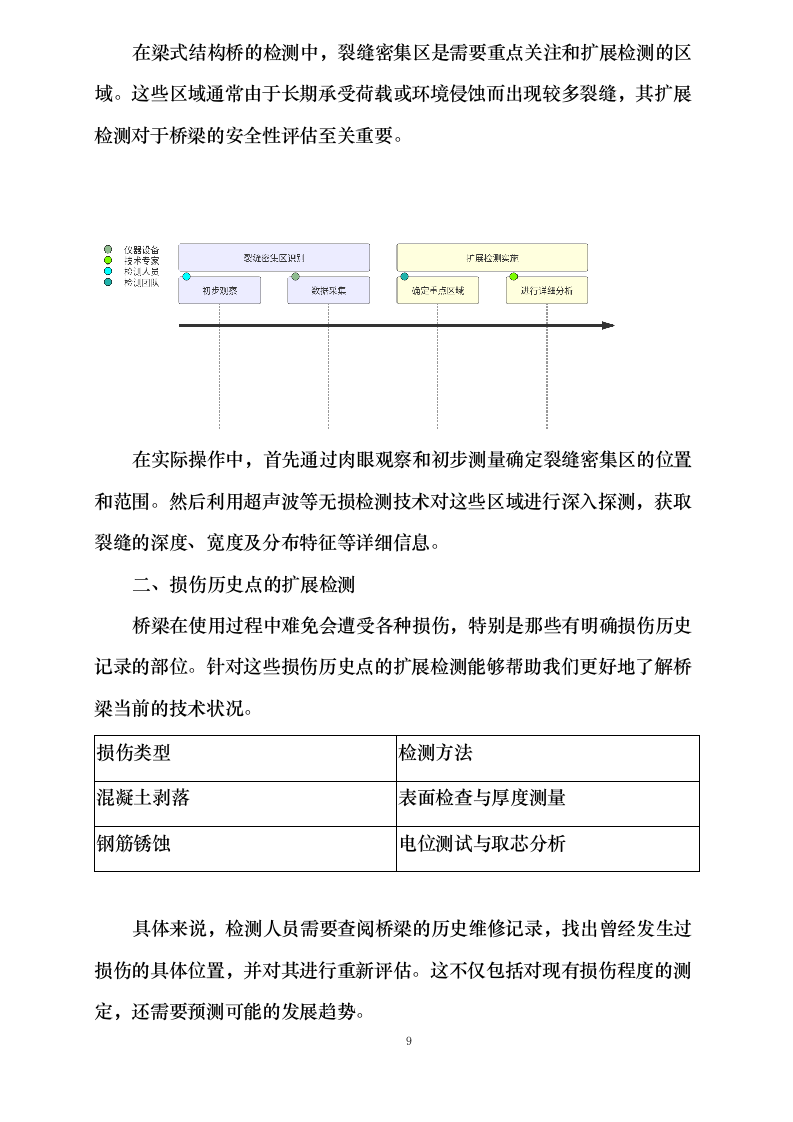

在梁式结构桥的检测中，裂缝密集区是需要重点关注和扩展检测的区域。这些区域通常由于长期承受荷载或环境侵蚀而出现较多裂缝，其扩展检测对于桥梁的安全性评估至关重要。
在实际操作中，首先通过肉眼观察和初步测量确定裂缝密集区的位置和范围。然后利用超声波等无损检测技术对这些区域进行深入探测，获取裂缝的深度、宽度及分布特征等详细信息。
二、损伤历史点的扩展检测
桥梁在使用过程中难免会遭受各种损伤，特别是那些有明确损伤历史记录的部位。针对这些损伤历史点的扩展检测能够帮助我们更好地了解桥梁当前的技术状况。
损伤类型
检测方法
混凝土剥落
表面检查与厚度测量
钢筋锈蚀
电位测试与取芯分析
具体来说，检测人员需要查阅桥梁的历史维修记录，找出曾经发生过损伤的具体位置，并对其进行重新评估。这不仅包括对现有损伤程度的测定，还需要预测可能的发展趋势。

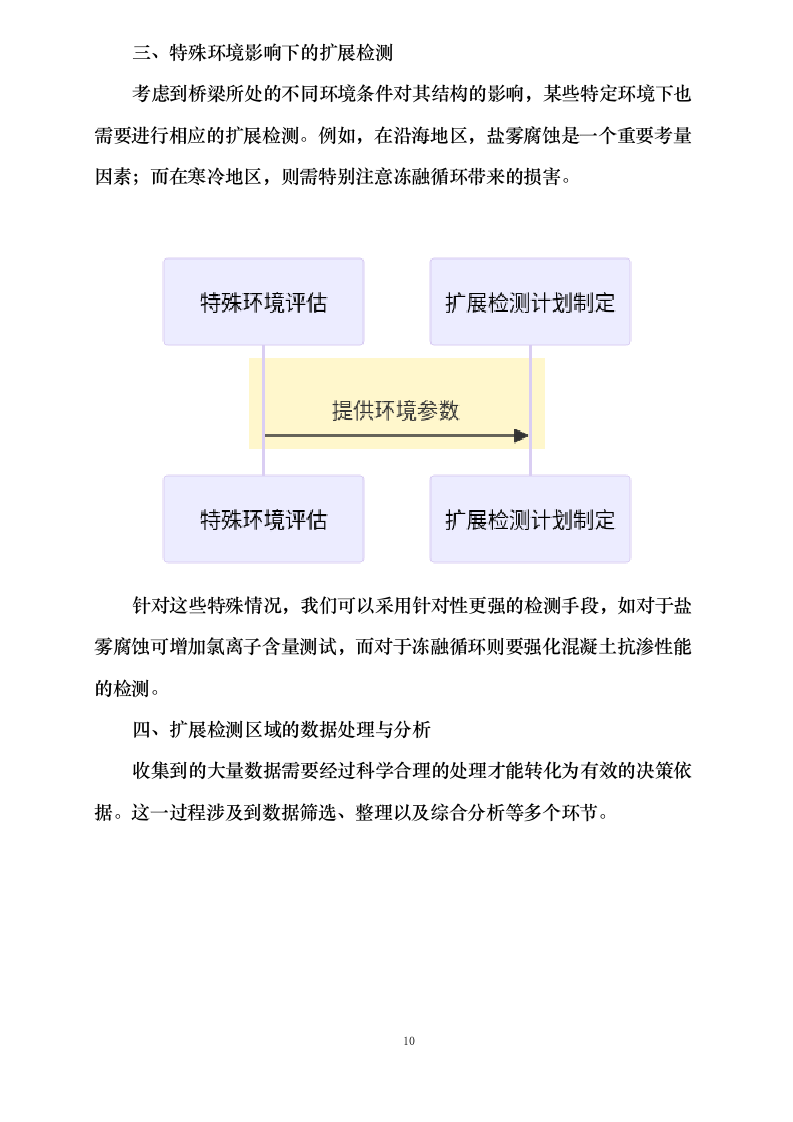

三、特殊环境影响下的扩展检测
考虑到桥梁所处的不同环境条件对其结构的影响，某些特定环境下也需要进行相应的扩展检测。例如，在沿海地区，盐雾腐蚀是一个重要考量因素；而在寒冷地区，则需特别注意冻融循环带来的损害。
针对这些特殊情况，我们可以采用针对性更强的检测手段，如对于盐雾腐蚀可增加氯离子含量测试，而对于冻融循环则要强化混凝土抗渗性能的检测。
四、扩展检测区域的数据处理与分析
收集到的大量数据需要经过科学合理的处理才能转化为有效的决策依据。这一过程涉及到数据筛选、整理以及综合分析等多个环节。

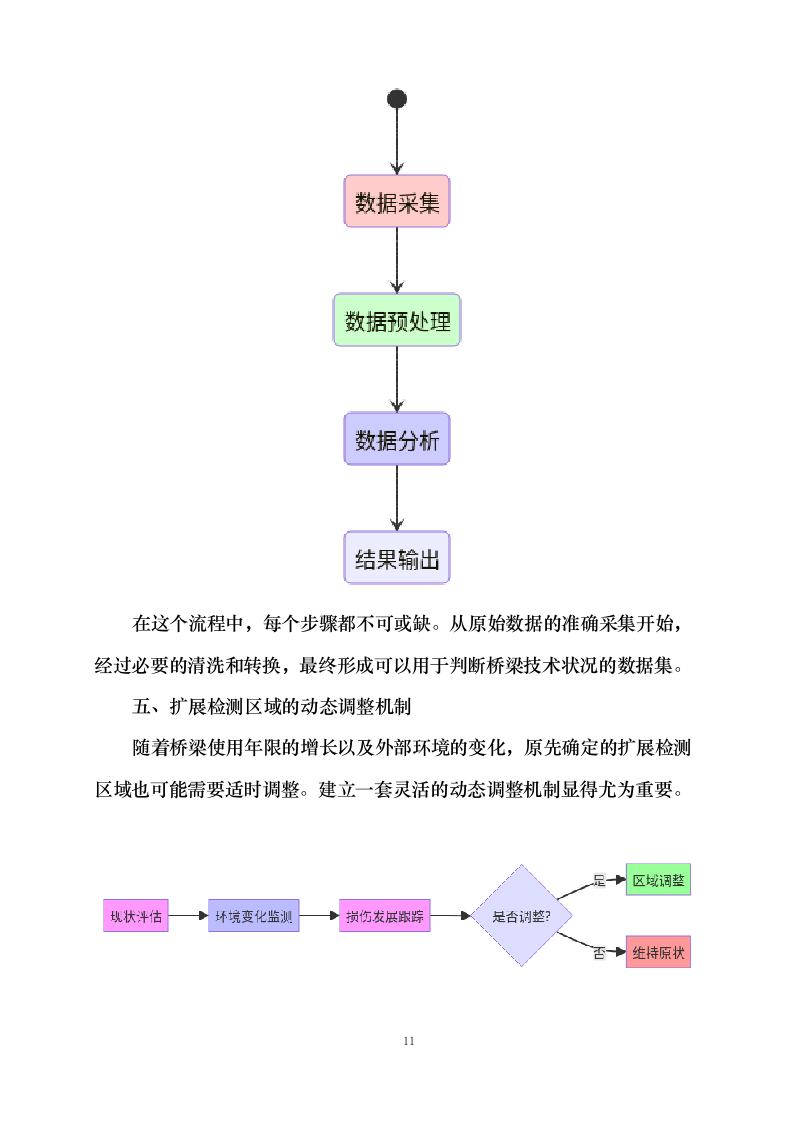

在这个流程中，每个步骤都不可或缺。从原始数据的准确采集开始，经过必要的清洗和转换，最终形成可以用于判断桥梁技术状况的数据集。
五、扩展检测区域的动态调整机制
随着桥梁使用年限的增长以及外部环境的变化，原先确定的扩展检测区域也可能需要适时调整。建立一套灵活的动态调整机制显得尤为重要。
通过定期复查和数据分析，一旦发现原有检测区域已不能全面反映桥梁的实际状况时，应及时作出相应调整，以确保所有潜在风险点都能被有效监控。
检测区域与桥梁养护标准的对应关系
一、检测区域与桥梁养护标准的总体对应关系
在制定梁式结构桥的检测方案时，必须充分考虑《城市桥梁养护技术标准》（CJJ99-2017）中对不同部位养护要求的具体规定。该标准将桥梁划分为桥面系、上部结构和下部结构三个主要部分，并针对每个部分提出了明确的养护指标和周期性检测要求。例如，对于桥面铺装层，标准明确规定应定期检查裂缝宽度、平整度以及排水设施的功能性。而上部结构则需重点关注主梁的受力状态、支座的工作性能等关键参数。
二、桥面系检测区域的细化对应
桥面系作为车辆直接作用的部位，其检测范围与养护标准具有高度一致性。根据CJJ99-2017第4.3.1条的规定，桥面铺装层的裂缝宽度不得超过0.15mm，因此在实际检测中，我们将重点布设测点于车辙带、伸缩缝附近等易出现病害的区域。同时，护栏的高度、垂直度及防腐涂层厚度也需严格遵循标准要求进行测量，确保行车安全性和耐久性。
三、上部结构检测区域的技术对应
上部结构的检测区域划分需要紧密结合标准中的荷载分级和疲劳设计要求。例如，《公路桥梁技术状况评定标准》（JTG/T H21-2011）对主梁的挠度限值作出了明确规定，我们将在跨中位置、支点处设置监测点，采用高精度全站仪进行变形观测。此外，支座的脱空量、位移量等参数也需要按照标准规定的容许偏差进行精确测量，以评估其工作状态是否满足设计预期。
四、下部结构检测区域的重点对应
下部结构的检测范围主要集中在桥墩和基础两个方面，这与养护标准中关于沉降控制和抗冲刷能力的要求高度契合。依据标准规定，桥墩的倾斜角度不得超过千分之五，因此我们将通过精密水准仪和倾斜仪对关键墩柱进行长期跟踪观测。同时，基础部位的冲刷深度、混凝土剥落情况也需要纳入检测范畴，确保结构稳定性不受外部环境因素影响。
五、特殊区域检测的补充对应
对于裂缝密集区、损伤历史点等特殊区域，检测方案需进一步细化以满足养护标准的特殊要求。例如，针对裂缝扩展较快的部位，我们将采用超声波检测设备进行内部缺陷探查，并结合地质雷达获取深层信息。这些措施不仅能够准确把握病害发展态势，还能为后续维修加固提供科学依据。
六、检测区域与标准条款的动态调整机制
考虑到桥梁服役环境的复杂性，检测区域与养护标准之间的对应关系并非一成不变。在实际操作中，我们将建立一套动态调整机制，根据历年检测数据的变化趋势及时优化检测方案。具体而言，若发现某区域病害发生频率显著增加，则应及时提高检测频率并强化对该部位的关注力度，从而实现桥梁全寿命周期内的精准管控。
检测区域可视化示意图说明
一、检测区域可视化示意图的重要性
桥梁技术状况评定的检测方案中，检测区域的划分是确保全面性和精准性的重要环节。为了更直观地呈现检测范围和重点区域，可视化示意图成为不可或缺的工具。通过图形化的方式，能够清晰表达桥梁各个部位的检测优先级、关键节点以及扩展检测区域的具体位置。这不仅有助于现场检测人员快速定位目标区域，还能为后续数据分析提供明确的空间参考。
二、示意图的设计原则与内容构成
在制作检测区域可视化示意图时，需遵循以下设计原则：首先，图示应准确反映桥梁的实际结构布局，包括桥面系、上部结构和下部结构的关键部位；其次，要突出标注裂缝密集区、损伤历史点等需要重点关注的区域；最后，图示应具有层次感，通过颜色或符号区分不同检测等级的区域。具体内容构成包括但不限于桥梁整体轮廓、各部件名称标识、检测范围边界线以及特殊检测点的标记。
三、示意图的绘制方法与技术手段
绘制检测区域可视化示意图可以采用多种技术和工具。传统手工绘图虽然灵活但效率较低，现代技术如CAD软件、BIM建模工具以及三维扫描设备则能显著提升精确度和效率。例如，利用三维激光扫描仪获取桥梁表面的高精度点云数据后，可生成详细的三维模型，并在此基础上叠加检测区域信息。此外，无人机倾斜摄影技术也能提供丰富的空间信息，便于生成俯视图和平面图。
四、示意图的应用场景与实际价值
检测区域可视化示意图广泛应用于多个场景。在现场检测阶段，它是指导检测人员作业的重要依据，帮助其快速锁定目标区域并合理分配资源。在数据分析阶段，结合示意图可以更直观地理解病害分布规律，从而制定科学合理的维修加固方案。同时，在向业主或相关部门汇报时，可视化示意图能够有效传递复杂的技术信息，增强沟通效果。
五、示意图更新机制与动态管理
考虑到桥梁结构可能会因环境变化或人为因素而发生改变，检测区域可视化示意图需要建立动态更新机制。每次完成周期性检测后，应对示意图进行评估和修正，将新发现的病害点纳入其中，同时移除已修复区域的标记。这一过程可通过数字化管理系统实现，确保示意图始终反映桥梁当前的真实状态。
六、示意图与其他章节内容的关联性
检测区域可视化示意图并非孤立存在，而是与其他章节紧密相连。例如，它基于第一节中的桥梁类型和数量说明构建框架，细化了第三条中关于桥面系、上部结构和下部结构检测范围界定的内容，同时也体现了第四条扩展检测区域的实际分布情况。此外，示意图还为后续章节提供了重要的空间参考，例如无损检测技术应用方案中的具体操作区域，以及检测质量控制中的数据采集点布置等。
七、常见问题及解决方案
在制作和使用检测区域可视化示意图的过程中，可能会遇到一些挑战。例如，如何平衡信息详尽程度与图示清晰度？对此，可以通过分层显示技术解决，即根据不同需求展示不同层级的信息。另外，对于复杂结构的桥梁，可能需要多角度视图配合才能完整表达检测区域，此时可结合三维模型与二维平面图共同呈现。
八、案例分享与经验总结
以某城市跨河大桥为例，其检测区域可视化示意图详细标注了主梁裂缝密集区、支座老化区域以及桥墩基础沉降观测点等关键部位。通过该示意图的指引，检测团队成功发现了多处潜在安全隐患，并及时采取措施避免了事故的发生。这一实例充分证明了可视化示意图在桥梁检测中的重要作用和实际价值。
检测内容与技术指标
结构安全性检测内容
梁体裂缝宽度、深度及分布检测
一、裂缝检测的重要性及背景
在桥梁结构安全性检测中，梁体裂缝的宽度、深度及其分布情况是评估桥梁健康状态的关键指标。裂缝不仅影响桥梁的美观性，更重要的是它会降低桥梁的承载能力和耐久性，从而威胁到行车和行人的安全。根据《城市桥梁养护技术标准》（CJJ99-2017），对梁式结构桥进行定期裂缝检测是确保桥梁安全运行的重要措施之一。
二、裂缝宽度检测方法与设备选择
为了准确测量裂缝的宽度，我们采用高精度裂缝宽度测量仪，该仪器具备自动识别和记录功能，能够快速获取裂缝的具体尺寸数据。此外，结合使用数码显微镜可以更细致地观察裂缝边缘特征，帮助判断裂缝的扩展趋势。在实际操作过程中，技术人员需要按照既定路径逐一对目标区域进行扫描，并将采集的数据实时上传至中央数据库以便后续分析。
三、裂缝深度检测技术与实施步骤
针对裂缝深度的检测，我们推荐使用超声波法或冲击弹性波法这两种无损检测技术。其中，超声波法通过发射高频声波穿透混凝土结构并接收反射信号来计算裂缝深度；而冲击弹性波法则利用低频机械振动产生声波传播特性变化以确定裂缝深度。具体实施时需先清理裂缝表面灰尘杂物，然后布置好传感器探头位置，最后启动设备开始测试。整个过程要求严格遵守相关操作规程，确保检测结果的准确性。
四、裂缝分布规律分析与评估标准
通过对桥梁不同部位裂缝数量、间距以及走向等信息进行全面统计分析，可以揭示出裂缝分布的基本规律。这一步骤通常借助专业的数据分析软件完成，软件能够生成直观的裂缝分布图，便于工程师们快速掌握全局状况。同时，依据《公路桥梁技术状况评定标准》（JTG/T H21-2011）中的相关规定，我们将裂缝划分为轻微、中等和严重三个等级，并给出相应的处理建议。
五、特殊情况下裂缝检测注意事项
在遇到复杂环境如潮湿多雨天气或者夜间作业时，必须采取额外防护措施保障人员安全和设备正常运行。例如，为防止雨水干扰检测精度可搭建临时遮雨棚；为提高夜间能见度则配备足够亮度的专业照明灯具。另外，对于一些难以接近的裂缝区域，可以考虑运用无人机搭载高清摄像头进行辅助拍摄，从而获得清晰图像资料用于进一步研究。
六、裂缝检测结果的应用价值
最终形成的裂缝检测报告不仅是评价桥梁当前技术状况的重要依据，也为制定科学合理的维修加固方案提供了决策支持。通过对历史数据的积累对比分析，还能有效预测未来可能出现的新问题，提前做好防范措施，延长桥梁使用寿命。因此，认真细致地开展每一次裂缝检测工作具有深远意义。
钢筋锈蚀电位及混凝土保护层厚度检测
桥梁结构的安全性很大程度上取决于钢筋的耐久性和混凝土的保护能力。钢筋锈蚀不仅会削弱其自身的力学性能，还可能引起混凝土开裂，进而导致桥梁整体结构的恶化。因此，对钢筋锈蚀电位和混凝土保护层厚度进行科学、系统的检测显得尤为重要。
首先，关于钢筋锈蚀电位的检测，这是评估钢筋腐蚀状态的一个关键指标。锈蚀电位反映了钢筋周围环境的腐蚀活性程度。在实际操作中，我们通常采用半电池电位法来进行测量。具体而言，通过将铜/硫酸铜半电池与钢筋表面接触，可以测得两者之间的电位差。依据《城市桥梁养护技术标准》（CJJ99-2017）中的相关规定，当测得的电位值低于某一临界值时，表明该区域钢筋可能存在严重的腐蚀风险。为了确保数据的准确性，需要在不同位置重复多次测量，并结合温度、湿度等环境因素进行综合分析。
其次，混凝土保护层厚度的检测也是保障桥梁结构安全的重要环节之一。混凝土保护层的作用在于隔离钢筋与外界侵蚀介质，防止钢筋过早发生锈蚀。如果保护层过薄，则无法有效阻挡水分、氯离子等有害物质侵入；而过厚又可能导致施工困难并增加自重负荷。为此，我们推荐使用非破损检测方法——如电磁感应法或雷达波反射法来确定实际厚度值。这些方法具有操作简便、效率高且不会对结构造成损伤的优点。同时，根据《公路桥梁技术状况评定标准》（JTG/T H21-2011），明确了各类桥梁构件所需的最小保护层厚度要求，这为我们制定具体的检测方案提供了明确依据。
此外，在执行上述两项检测任务时还需注意以下几点事项：第一，要充分考虑季节变化对检测结果的影响，例如冬季低温条件下钢材导电性能会发生改变，夏季高温则容易加速化学反应过程；第二，对于已经存在明显裂缝
